医用双管听诊器结构设计方案

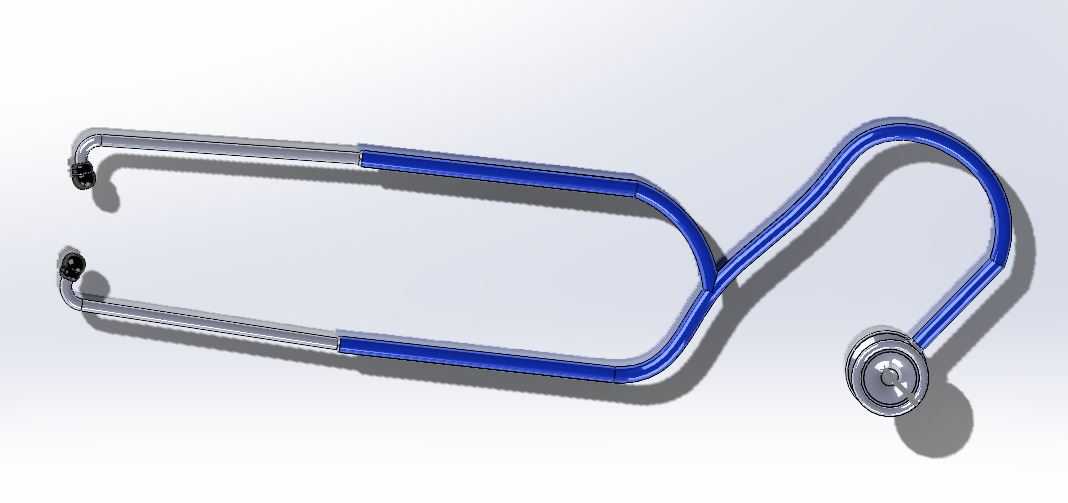

　　在临床诊疗场景中，听诊器是内科、儿科、急诊科等科室医师开展心肺音听诊、血管杂音判别、血压测量辅助的核心手持诊疗器械，其结构设计的合理性直接影响声学传导效率与医师操作手感，本次设计的双管听诊器围绕临床实际使用需求完成全结构建模，覆盖从耳挂组件到听头的全部装配关系。从实际使用场景出发，日常门诊中医师单次连续佩戴听诊器时长可达2-4小时，因此耳挂部分的弯折角度、耳塞贴合度是设计首要考量点，建模时将耳挂金属弯管的开合角度设置为可适配不同头围的弹性区间，耳挂末端的耳塞安装位采用锥面过盈配合结构，保证硅胶耳塞安装后不会在佩戴过程中脱落，同时耳挂与传音管路的连接位置做了圆弧过渡处理，避免管路弯折造成的声路堵塞。传音管路采用双Y型连通结构，

　　两根独立的蓝色PVC传音管从耳挂位置延伸至听头连接端，管路内径控制在4.5mm，壁厚1.2mm，既保证管路有足够的抗弯折能力，不会因为医师手持时的挤压造成管腔变形影响声音传导，又能控制整体重量，长时间挂颈携带不会产生明显的负重感。听头部分采用经典的扁圆形膜式结构，听头外壳采用金属材质建模，边缘做R2圆角处理，避免冬季使用时冰凉的棱角接触患者皮肤造成不适，听头内部的膜片安装槽设计了0.8mm的压合台阶，配套的固定环采用旋扣式结构，无需额外工具即可完成膜片的更换与清洁，听头与传音管路的连接位置设计了360度可旋转的金属接头，医师在调整听诊位置时无需扭转管路，即可灵活调整听头角度，适配不同体位患者的听诊需求。

　　建模过程中优先处理各部件的装配干涉问题，耳挂的金属弹性臂采用折弯成型工艺的结构特征，建模时还原了折弯处的圆角过渡，避免应力集中造成的金属疲劳断裂；传音管与各接头的连接位置都设计了1.5mm的插入深度，配合倒刺结构保证管路连接后不会因为拉扯脱落；整体装配完成后，听诊器的总长度控制在720mm，耳挂自然状态下的开合间距为140mm，听头直径45mm，厚度12mm，完全符合临床使用的常规尺寸边界，既不会因为过长造成管路拖地污染，也不会因为过短影响医师操作距离。从功能实现角度，双管路设计相比传统单管路结构，能够减少声音在传导过程中的衰减，同时避免单管弯折造成的声路完全阻断，提升听诊的稳定性；听头的膜片张紧度可以通过旋扣环进行微调，

　　适配不同频段的声音听诊需求，比如低频的心音听诊可以适当调松膜片，高频的呼吸音听诊可以适当调紧膜片。结构细节上，所有金属部件的边缘都做了钝化处理，没有尖锐棱角，避免使用过程中刮蹭患者皮肤或者划破医护人员的工作服；管路材质采用柔性PVC建模，还原了实际材质的弯曲特性，在自然悬挂状态下管路会保持顺畅的圆弧形态，不会出现死折；耳塞部分采用可拆卸结构，方便定期更换消毒，符合院感防控的要求。在实际临床应用中，该结构的听诊器既可以用于日常门诊的常规听诊，也可以用于家庭自测血压时的辅助听诊，还可以用于基层义诊、外出急救等场景，整体结构简单可靠，没有易损的复杂小部件，日常维护仅需要定期清洁管路、更换耳塞和膜片即可，维护成本极低。建模时充分考虑了后续生产的工艺可行性，金属部件都采用冲压、折弯、车削等常规机加工工艺即可完成，塑胶管路采用挤出成型，听头外壳采用压铸成型，所有部件都不需要特殊的定制加工设备，适合批量生产，能够有效控制生产成本，适配基层医疗机构的采购预算。
