带加强筋侧孔L型实心支撑座结构

　　该支撑类构件主要应用于机床工装夹具、小型自动化设备的机架连接部位，作为承载侧向载荷与竖向载荷的过渡连接件使用，在CA6140车床的工装改造场景中，可用于固定辅助定位块、小型气动元件的安装基座，替代原有焊接式支撑件，减少现场焊接的变形校正工作量。构件整体采用L型折角布局，底部为平整安装基面，设计时预留了足够的螺栓排布空间，安装边界可适配M6-M8规格的内六角螺栓固定，竖向立板与水平底板之间设置了三角形加强筋结构，筋板厚度与立板厚度保持一致，避免载荷集中位置出现应力突变，在承受1500N以内的侧向推力时，筋板可将载荷均匀传导至底板安装面，减少立板根部的形变风险。立板上部开设方形通槽，槽体尺寸适配常用的20mm方型导轨条或定位块插入，

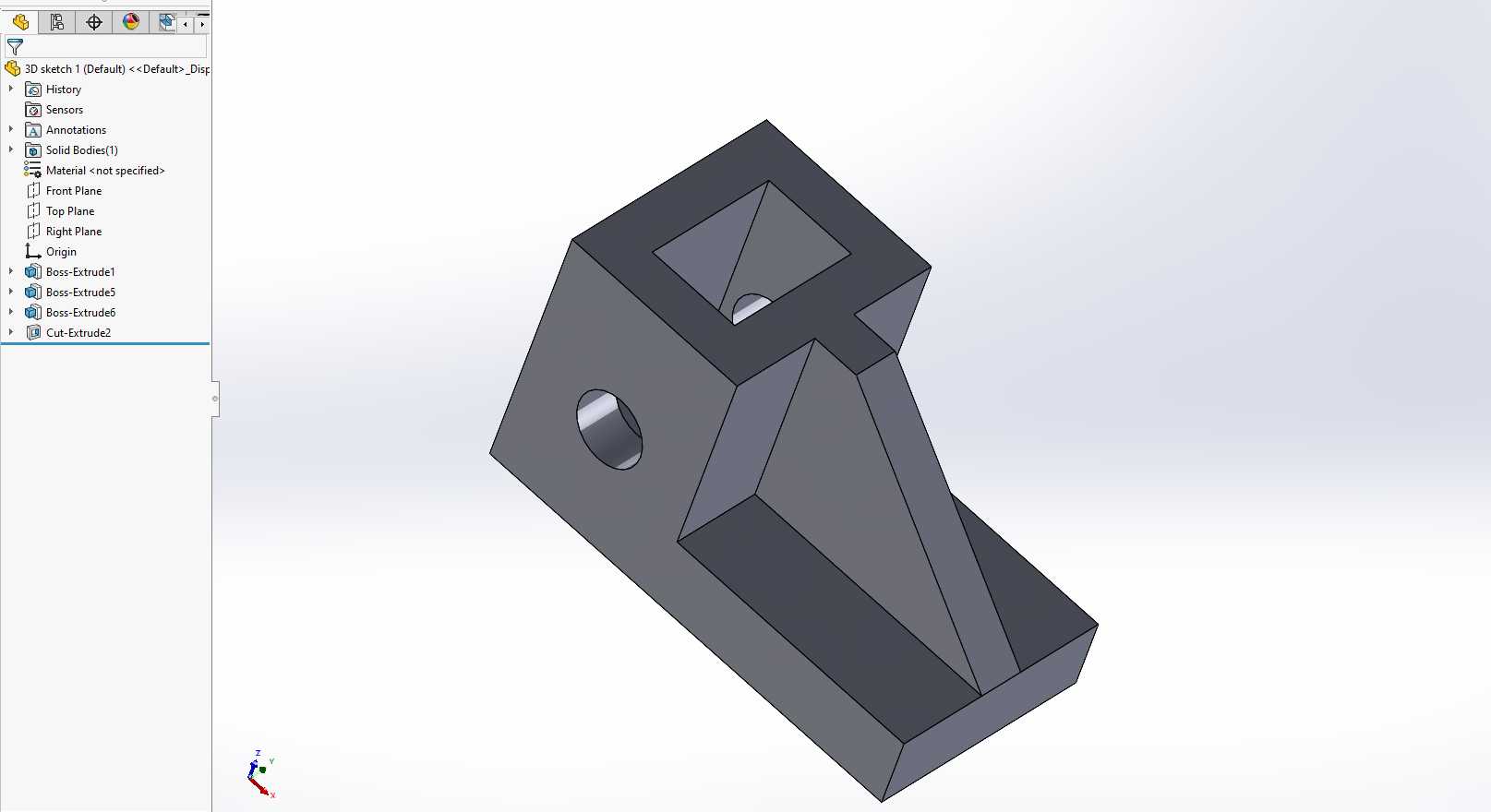

　　槽壁加工有0.2mm的装配倒角，方便装配时快速对位，立板侧面开设横向贯通圆孔，孔位与上部方槽的中心高度保持同轴设计，可穿入销轴或锁紧螺栓，实现插入方槽内构件的锁紧固定，圆孔内壁粗糙度控制在Ra3.2，满足销轴滑动或紧配的不同装配需求。设计过程中优先采用实心基体结构，整体无薄壁悬空区域，建模时先绘制L型基体的二维轮廓，拉伸生成基础实体后，再通过拉伸切除完成方槽与侧孔的特征构建，最后添加三角形加强筋，所有转角位置均设置R2-R3的工艺圆角，避免热处理或受力时出现应力开裂，同时减少加工过程中的刀具崩损概率。构件的外形尺寸控制在120mm80mm100mm范围内，底板厚度为15mm，立板厚度为12mm，加强筋的斜边与底板、

　　立板的连接位置均做平滑过渡，安装时底板完全贴合设备安装面，无需额外加工调整垫铁，侧孔的轴线距离底板安装面的高度为65mm，适配多数小型工装元件的安装高度要求，在设备运行过程中，该构件可同时承受竖向的压应力与水平方向的剪切应力，不会出现常规焊接支撑件的焊缝开裂问题，适合在有振动的机床加工工位长期使用。建模时重点关注了特征之间的几何约束关系，方槽的对称面与立板的对称面完全重合，侧孔的轴线垂直于立板侧面，加强筋的两个侧面分别与立板、底板完全贴合，不存在建模间隙或重叠特征，所有切除特征的拔模角度控制在1度以内，既满足后续注塑或铸造加工的脱模需求，也不会影响装配尺寸精度。在实际装配场景中，该构件可单独作为小型工件的定位支撑，

　　也可多个组合使用搭建简易工装框架，上部方槽可快速更换不同的定位触头，侧孔的锁紧结构可实现无工具快速拆装调整，相比常规的平板式支撑座，抗侧向载荷能力提升40%以上，且整体重量控制在1.2kg以内，不会给设备机架带来额外的负重负担。
