双卫星硬盘接收设备结构设计

　　这款双卫星硬盘接收设备的三维结构，完全围绕家用及小型商用卫星电视信号接收、本地存储播放的核心使用场景搭建，日常落地场景覆盖家庭客厅影音系统搭建、小型民宿卫星信号统一接入、偏远地区卫星电视入户配套等领域，区别于普通无存储功能的卫星接收终端，这款设备内置硬盘安装位，可直接将接收的卫星节目信号存储至本地硬盘，无需外接存储设备即可实现节目录制、时移回放、离线内容调取等功能，适配用户错过直播、反复回看特定内容的实际使用需求。从结构设计思路来看，整体采用卧式薄型长方体壳体布局，壳体拆分为上盖、下底座、前面板装饰件三个主要装配模块，上盖采用大平面薄壁结构，边缘做了小角度斜切过渡，既降低壳体合模后的锐边风险，也能在堆叠放置时减少相邻设备的表面刮蹭；

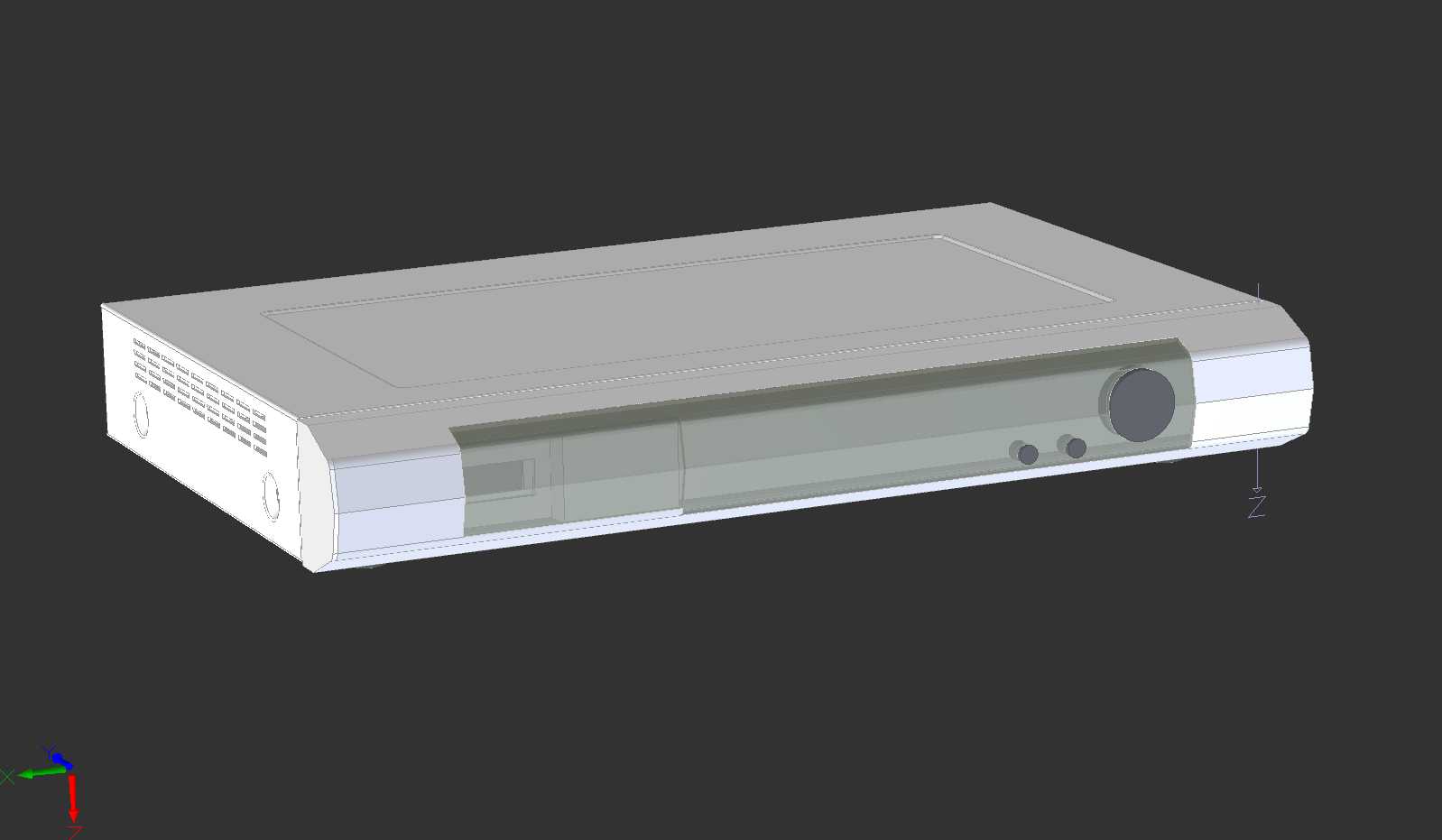

　　下底座预留了硬盘安装的螺柱位、电路板固定柱、散热通风孔阵列，其中硬盘安装位设置在壳体中部偏左区域，与侧边通风孔形成直通风道，硬盘持续读写产生的热量可通过风道自然散出，无需额外加装散热风扇即可满足长时间工作的散热要求，同时也规避了风扇运转带来的噪音问题，适配影音设备对低运行噪音的使用要求。前面板区域做了半透明视窗与实体按键、接口的分区布局，半透明视窗对应内部的状态指示灯与数码显示管，用户无需开启设备即可直观查看设备运行状态、信号强度、当前播放频道等信息；圆形的主调节旋钮设置在前面板右侧，符合多数用户右手操作的使用习惯，旋钮旁预留了两个小型功能按键与一个红外接收窗口，适配遥控器操作与本地手动调节的双重操作需求；

　　前面板左侧预留了隐藏式翻盖结构，内部集成常用的外接接口，日常闲置时翻盖闭合可保持外观整体性，避免接口积灰，使用时翻开即可快速插接U盘、调试线材等外接配件。从安装边界与尺寸适配角度来看，整体宽度控制在标准影音柜设备层的通用容纳尺寸范围内，高度控制在4厘米以内，可轻松放入多数家庭电视柜的设备隔层，也可与功放、蓝光播放器等常规影音设备堆叠放置，底部四个角预留了橡胶防滑脚垫的安装槽，堆叠放置时可增大摩擦力避免设备滑落，同时脚垫的高度预留了底部通风间隙，保证底部进风的散热效率。壳体侧边的通风孔采用长条格栅式设计，开孔方向与内部风道走向一致，既保证通风量，也可避免较大异物掉入设备内部，同时格栅的筋条宽度做了优化，

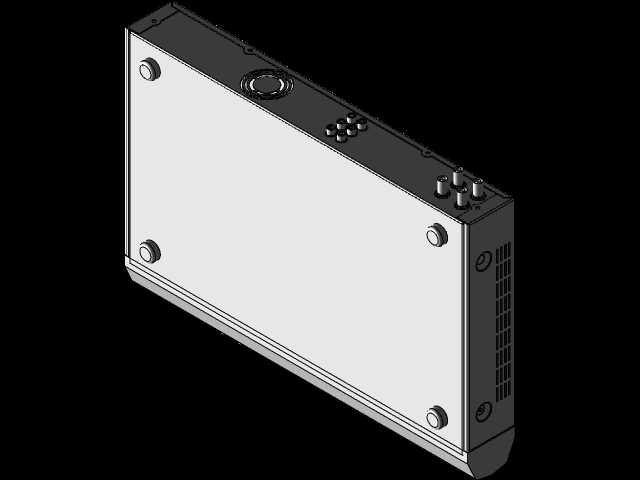

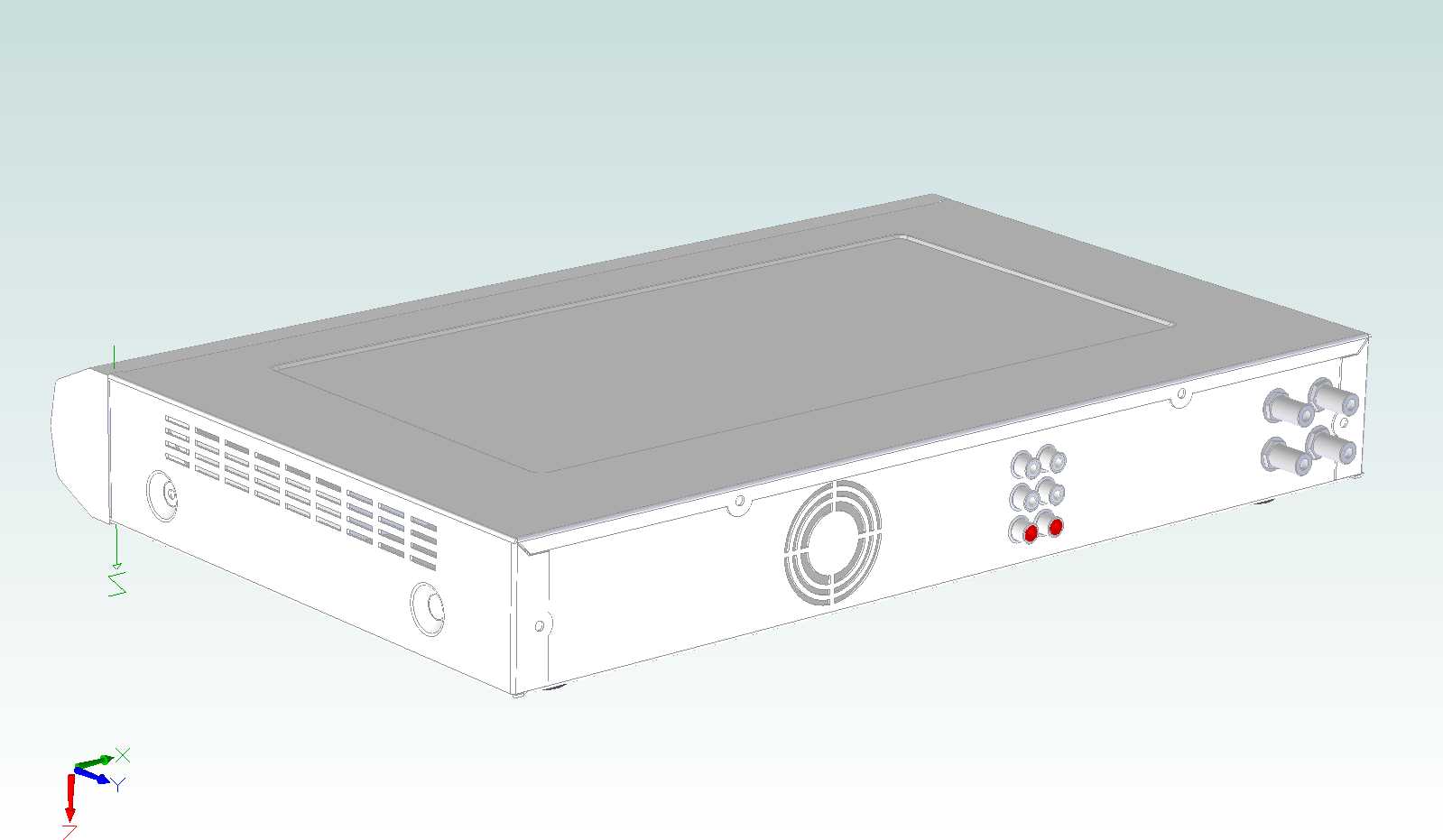

　　不会因开孔过多导致壳体结构强度下降，上盖与下底座采用卡扣加螺丝的双重固定方式，卡扣分布在壳体四周边缘，可实现快速装配定位，螺丝隐藏在底部脚垫下方，外观无外露螺丝孔，保证整体外观的简洁性。内部电路板的固定柱高度做了统一校准，保证电路板安装后与上盖、硬盘之间预留足够的安全间隙，避免电路板元器件与金属壳体、硬盘接触造成短路风险，同时硬盘安装位周边预留了减震泡棉的粘贴位，可缓冲硬盘运转时的轻微震动，降低震动产生的噪音，也避免震动传递到壳体引发共振。设备后侧预留了卫星信号输入接口、音视频输出接口、网络接口、电源接口的安装位，接口排布间距做了合理规划，相邻接口之间预留了足够的插头插拔空间，不会出现插头互相干涉无法同时插接的问题，后侧接口区域做了内凹设计，插头插入后不会突出于设备后侧边缘，设备贴墙放置时不会挤压线材造成插头损坏。
