M5Stack Cardputer便携键盘主控套件结构

项目分类:通讯工具类 发布时间:2023-11-23 ID:718614

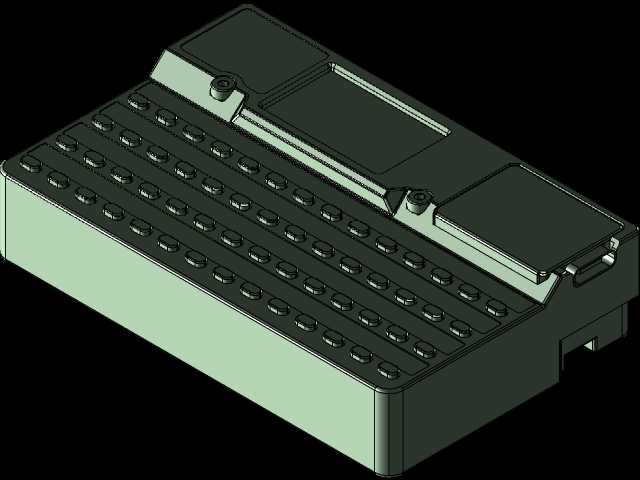

  • M5Stack Cardputer便携键盘主控套件结构

  这套结构针对嵌入式便携交互终端的落地需求设计,核心是为M5StampS3主控提供完整的物理承载与交互支撑,整体采用一体化上下扣合的壳体思路,没有额外的外露紧固件,所有装配卡扣都布置在壳体侧边的非外观面,既保证装配后的外观整体性,也能在日常手持使用时避免边角剐蹭。从实际应用场景来看,这类结构主要服务于现场调试、便携数据采集、离线小型交互终端的搭建,不管是工业现场的设备参数快速调试,还是创客群体做小型离线计算终端、便携密码输入器,都能直接依托这套结构完成硬件的快速组装,不需要额外再做外壳的二次打样适配。

  按键区域采用整排矩阵式布局,一共布置了56个独立按键位,每个按键的键帽行程预留了1.2mm的按压空间,按键孔位的公差控制在单边0.15mm,既保证按键按压时不会出现卡滞,也能避免键帽晃动产生的异响。按键区域的表面做了0.3mm的下沉台阶,装配完成后键帽顶面和壳体上表面保持齐平,放在口袋或者工具包中携带时,不会因为挤压误触发按键。壳体上半部分预留了矩形的屏幕安装槽,槽位周边做了0.5mm高的限位挡边,屏幕装配后可以直接卡在挡边内部,不需要额外打胶固定,挡边的高度刚好和屏幕表面齐平,日常放置时屏幕不会直接接触接触面,能减少屏幕被刮花的概率。

  壳体的侧边预留了两个对称的固定柱,对应主控板的安装孔位,主控板放入后可以通过两颗M2的螺丝直接锁紧在固定柱上,固定柱的高度经过精准核算,锁紧后主控板的接口刚好对准壳体侧边预留的开口位置,不管是Type-C下载口还是扩展引脚的引出位置,都能做到齐平对位,不会出现接口被壳体挡住的情况。壳体内部的筋位布置完全贴合主控板的元件布局,在较高的元件位置做了对应的避空槽,在板身薄弱的位置做了支撑筋,既避免装配时元件被壳体压坏,也能在壳体受到挤压时通过支撑筋分散压力,保护内部电路板不会变形。

  从安装边界来看,整套结构的外形长宽控制在120mm70mm范围内,整体厚度不超过18mm,成年人单手握持时刚好可以覆盖整个机身,拇指能够到最上排的按键,长时间手持操作也不会有明显的负重感。壳体的边角做了R3的圆角过渡,没有尖锐的直角边,手持接触的位置都做了0.2mm的倒角去毛刺处理,握持手感更贴合手掌轮廓。上下壳体的扣合位置做了一圈密封筋,扣合后可以达到日常防泼溅的效果,少量液体溅到表面时不会直接渗入壳体内部损坏电路,适合在车间、户外等复杂环境下临时使用。

  设计过程中特意简化了壳体的结构特征,没有复杂的倒扣和薄厚差异过大的区域,不管是采用3D打印做小批量验证,还是开模做注塑量产,都能顺利脱模,不需要额外做复杂的滑块结构,能大幅降低生产制造成本。壳体内部在电池安装位置预留了20mm50mm*8mm的电池仓,可以直接容纳常规的5000mAh薄款锂电池,电池仓周边做了两个卡扣位,电池放入后可以通过卡扣固定,不需要额外泡棉粘贴固定,更换电池时也更方便。电池仓和主控板之间预留了2mm的走线空间,电池线可以顺着内部的走线槽连接到主控板的供电接口,不会被上下壳体夹断线路。

  按键区域的背面做了网格状的加强筋,筋位厚度1mm,间距8mm,既可以减薄壳体的整体壁厚避免注塑时产生缩痕,也能提升按键区域的结构强度,频繁按压按键时壳体不会出现凹陷变形。屏幕安装槽的背面做了两个定位柱,屏幕FPC走线可以顺着定位柱的侧边引到主控板的屏幕接口位置,走线过程中不会被其他结构件挤压,避免FPC被压坏导致屏幕显示异常。壳体尾部预留了挂绳孔的位置,孔位直径3mm,可以穿过常规的手机挂绳,携带时可以套在手腕上,避免设备滑落摔坏。

  整套结构没有多余的装饰性特征,所有结构设计都服务于实际使用需求,每个特征的存在都有对应的功能指向,不管是个人创客做项目验证,还是小批量做便携终端产品,都能直接套用这套结构,只需要根据实际选用的屏幕和电池尺寸微调对应的槽位尺寸即可,能大幅缩短结构设计的周期,减少反复打样验证的次数。
