饲料包装用联合收割输送一体机结构设计

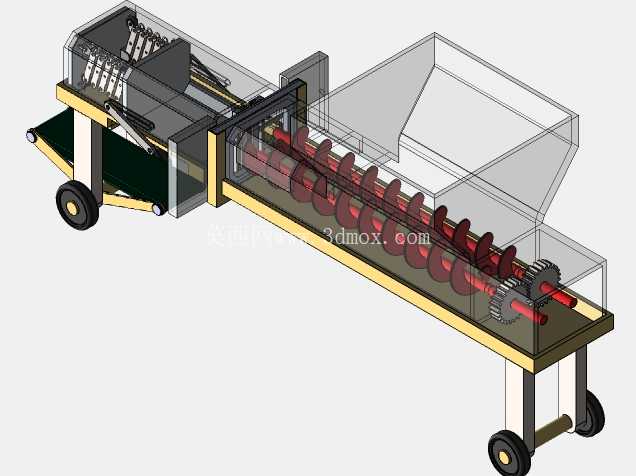

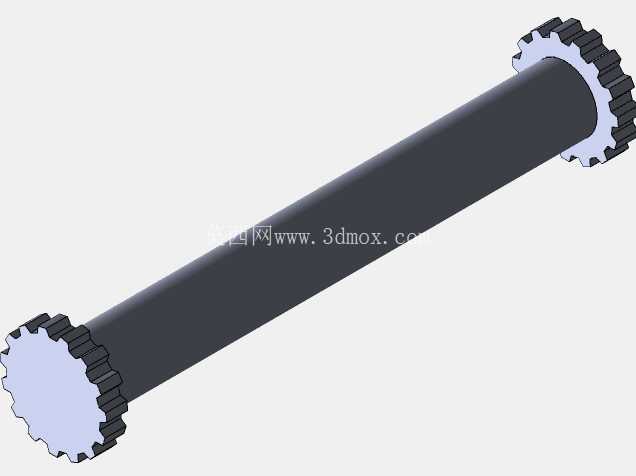

　　这套设备的设计初衷是解决散状饲草从收割归集到定量包装的连续作业痛点，在中小型畜牧养殖场地、饲草加工散户的作业场景中，传统流程需要单独配置收割设备、输送设备、包装工位，多段转运过程中会出现饲草散落、含水率波动影响包装精度、人工对接效率低的问题，这套组合结构将多段工序整合在同一机架上，减少中间转运环节的物料损耗。从结构布局来看，设备前端设置带高度调节的收割拾取机构，可根据饲草生长高度调整拾取端离地间隙，适配不同株高的禾本科、豆科饲草收割作业，拾取辊采用弹性拨齿结构，避免硬接触打断饲草纤维，同时能将地面散落的碎草一并归集，减少田间残留浪费。

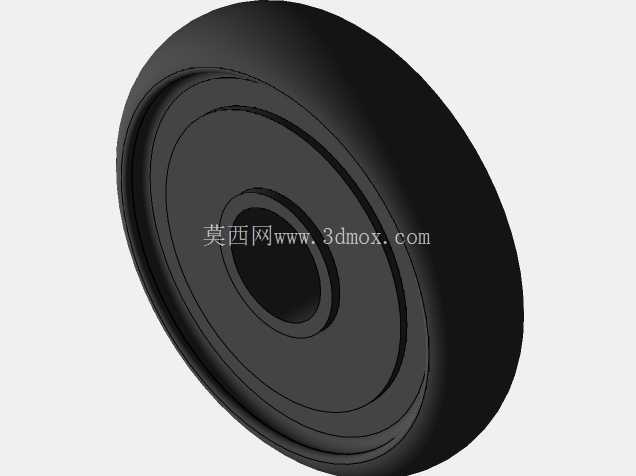

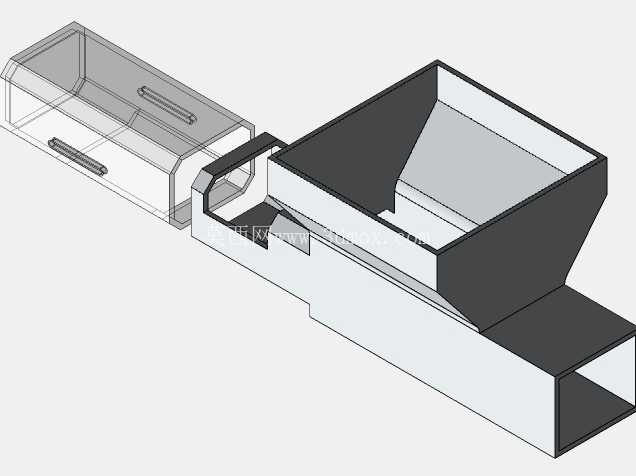

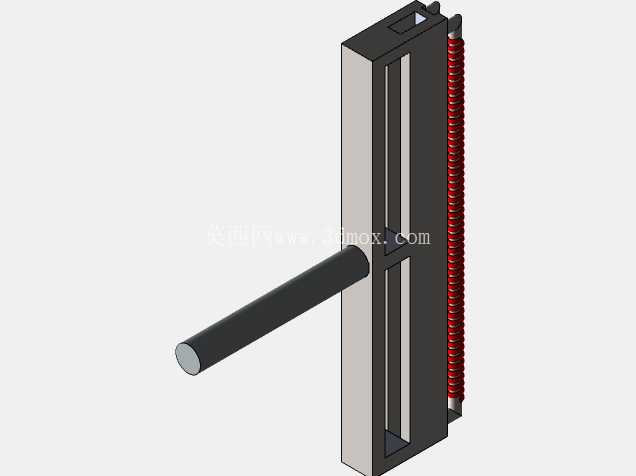

　　中部输送段采用带挡边的平皮带搭配间隔推料板结构，输送面倾角设置为12度，既保证饲草在输送过程中不会下滑滚落，又能控制整机纵向长度，适配乡村狭窄道路的转场移动需求，机架底部配置四个带刹车的万向脚轮，单轮承重设计为80kg，满足整机在硬化路面、松软田埂的短距离移动需求，脚轮安装座与机架主梁采用螺栓连接，后期可更换为履带式行走组件适配泥泞地块作业。设备后半段为计量包装工位，集成了物料暂存腔、称重触发机构和包装袋夹持结构，当输送上来的饲草累计重量达到设定阈值时，输送段会短暂停转，待包装袋完成封口卸料后自动恢复输送，整个动作逻辑通过机械触发结构实现，无需复杂电控元件，降低户外作业的故障概率。

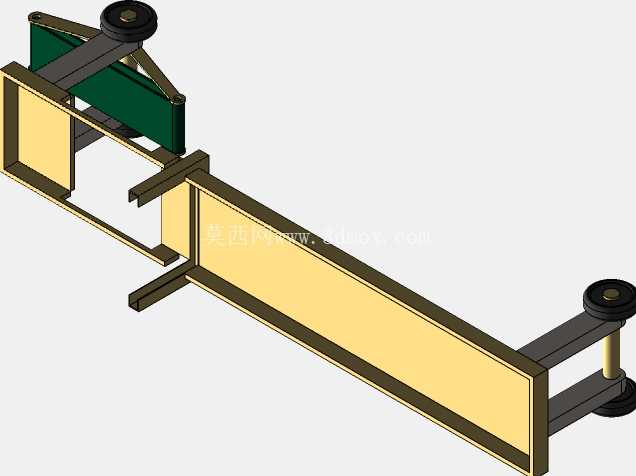

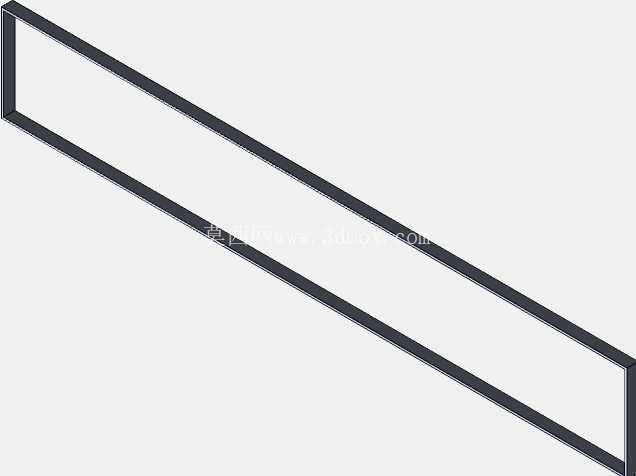

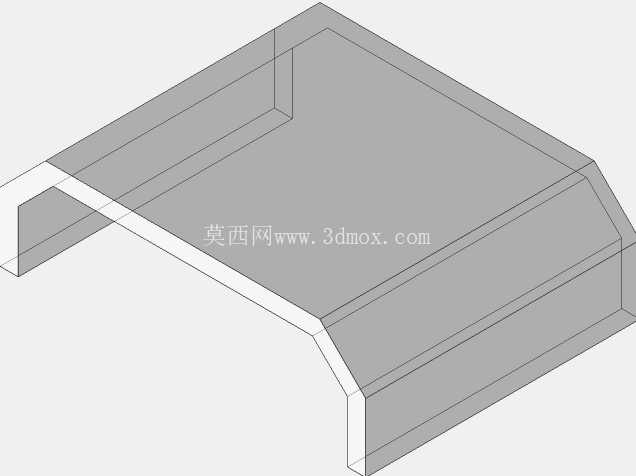

　　设计过程中重点校核了机架的承重变形量，主梁采用40*40mm的矩形钢管焊接成型，在输送段与包装段的连接位置增加斜向加强筋，模拟满载150kg饲草作业时的机架挠度，控制变形量在1.2mm以内，避免长期作业出现焊缝开裂的问题。设备的操作侧预留了300mm的维护空间，所有转动部件的轴承座都采用外装式设计，日常加注润滑脂、更换易损件时无需拆解主体结构，拨齿、皮带等易损件都采用通用标准件，降低后期运维的配件采购成本。考虑到户外作业的扬尘问题，在收割拾取端的上方设置了防尘挡罩，减少作业过程中草屑飞溅，挡罩采用快拆式卡扣固定，清理堵塞的草团时无需工具即可快速拆卸。

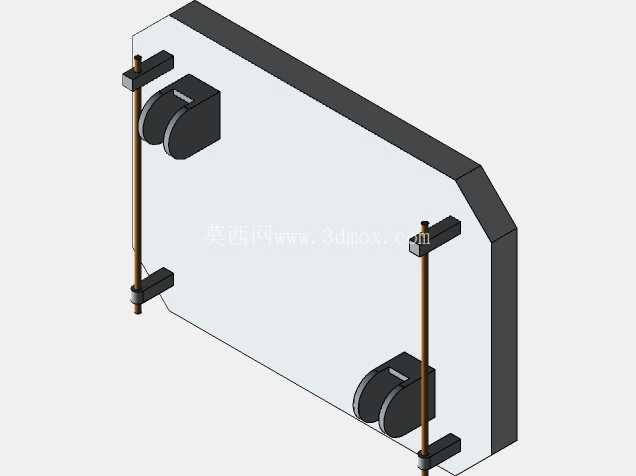

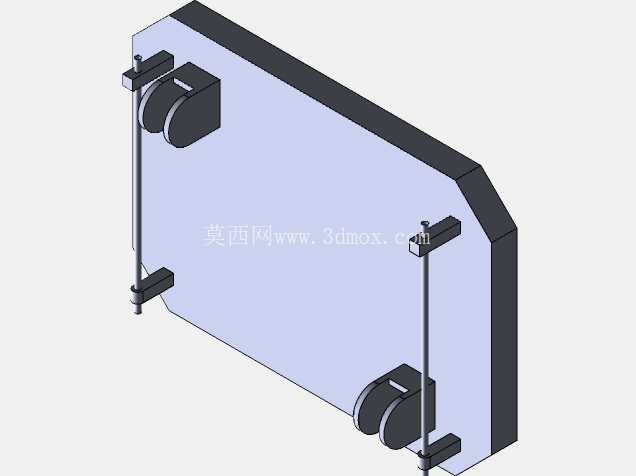

　　包装工位的夹持结构可适配25kg、50kg两种常用规格的编织袋，夹持臂的开合角度可通过调节螺栓调整，换产时无需更换夹具，仅需调整触发机构的配重块位置即可切换包装重量档位。整机的动力输入预留了两个接口，可搭配柴油发动机或者电动机驱动，用户可根据作业场地的供电条件灵活选择动力源，动力传输采用皮带轮搭配链轮的组合结构，不同工位的转速可通过更换带轮直径调整，适配不同含水率饲草的输送速度要求，比如含水率较高的青贮饲草可适当降低输送速度，避免物料在输送段堆积堵塞，干秸秆类饲草可提高输送速度提升作业效率。在安装边界方面，设备整机长度控制在2.8m，宽度1.1m，高度1.3m，转场时可直接通过普通乡村道路的限宽墩，作业时仅需预留前后各1m的操作空间即可完成上袋、换袋、维护的全部操作，无需额外搭建作业平台。
