双轴桨叶式物料混合搅拌装置结构设计

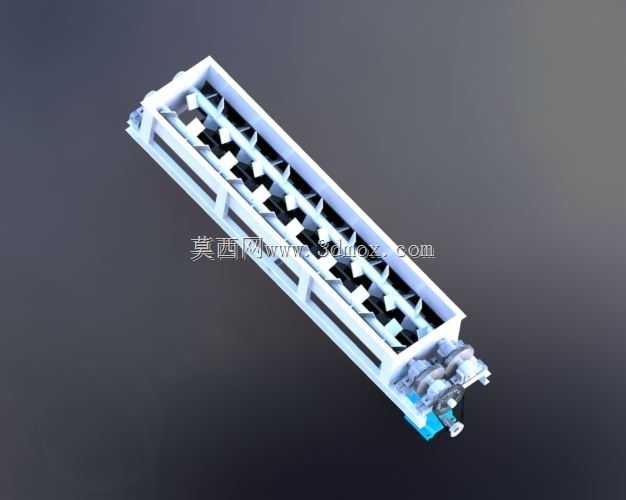

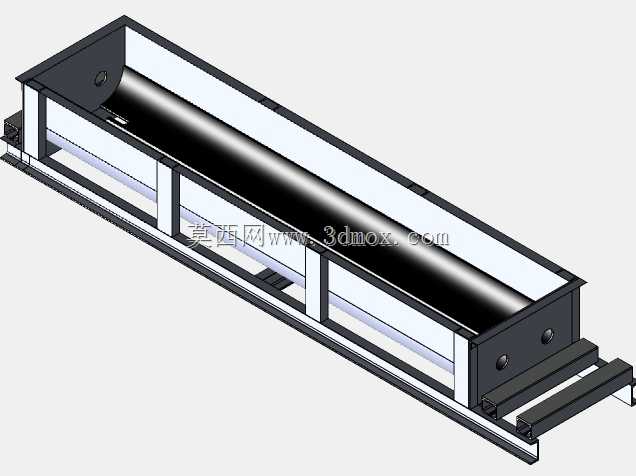

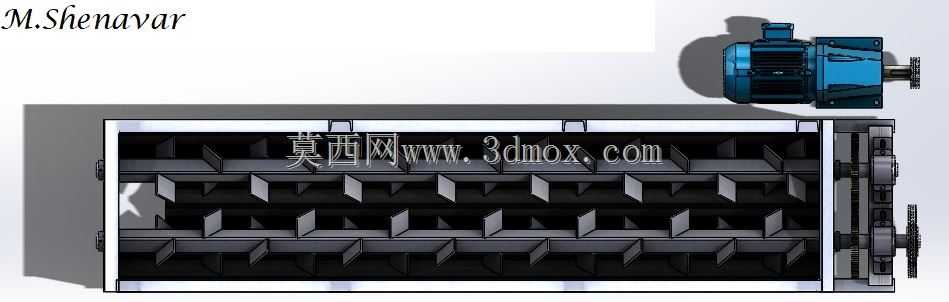

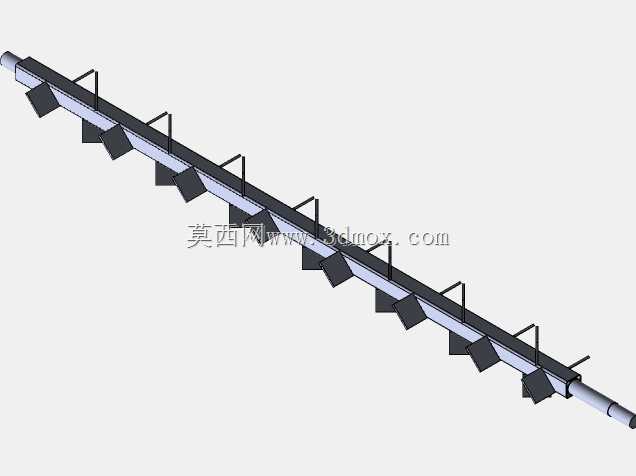

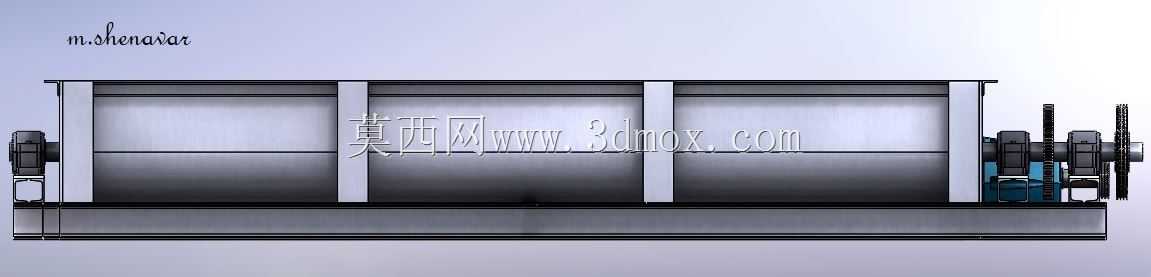

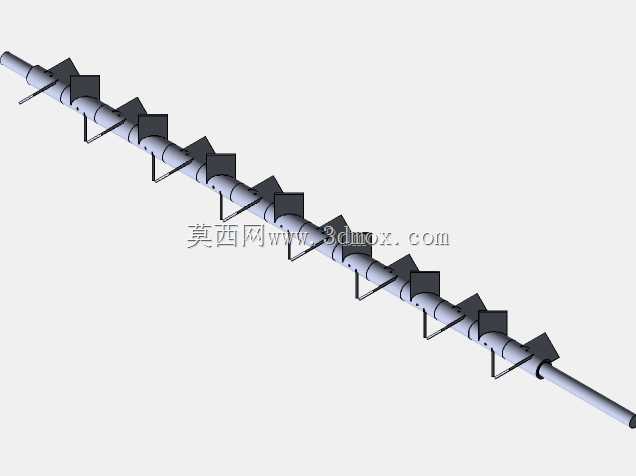

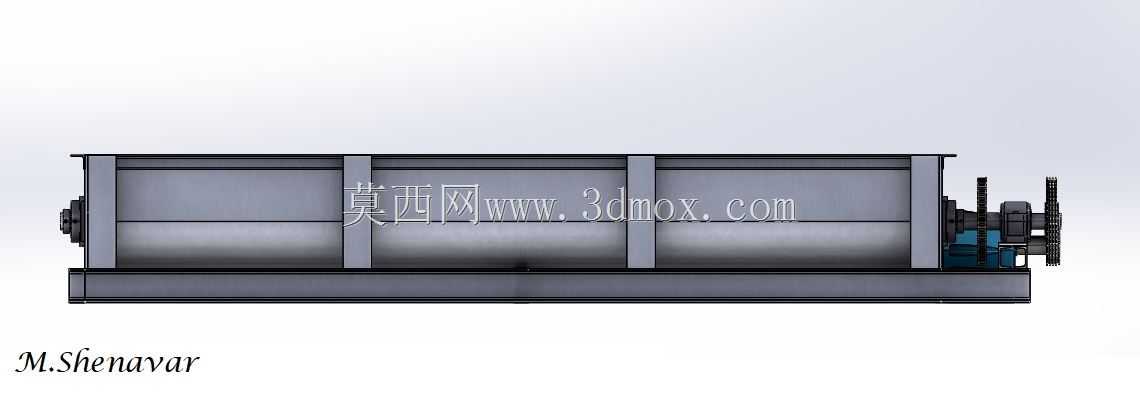

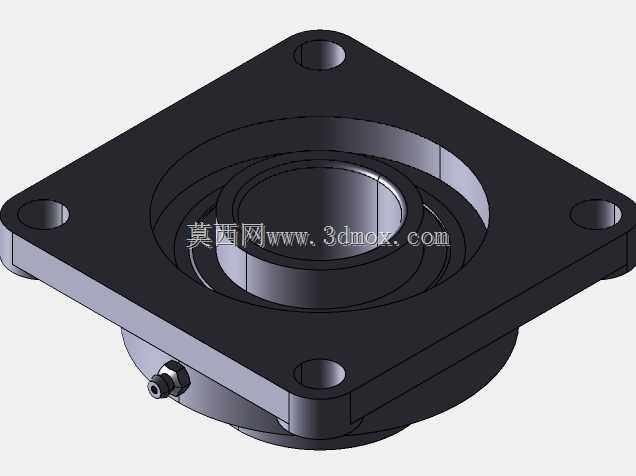

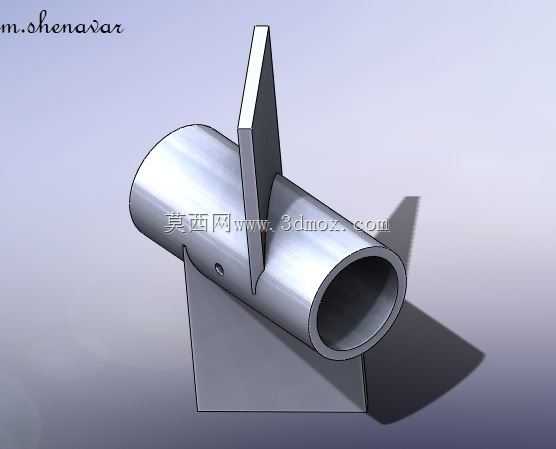

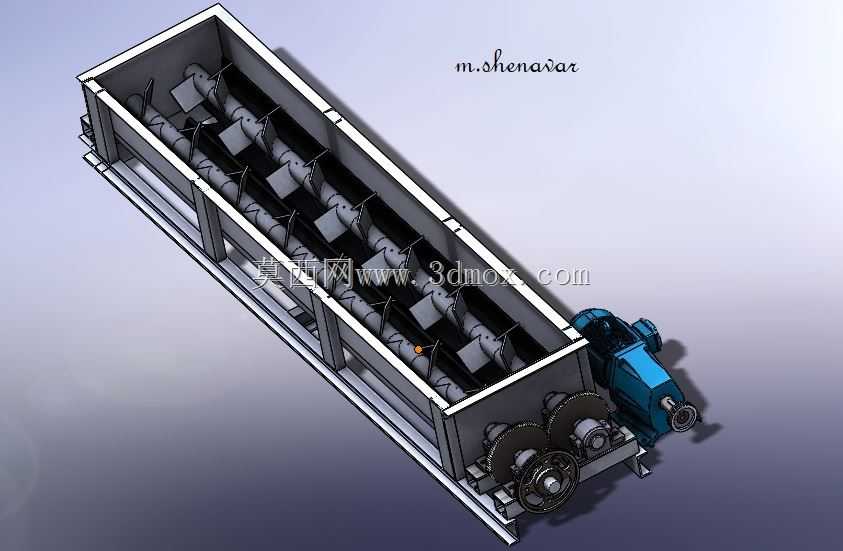

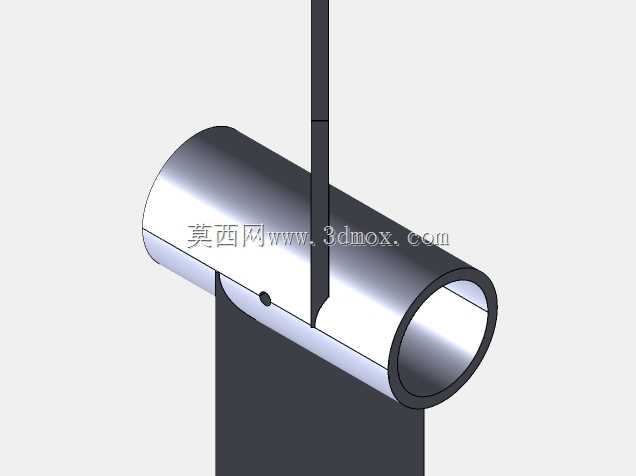

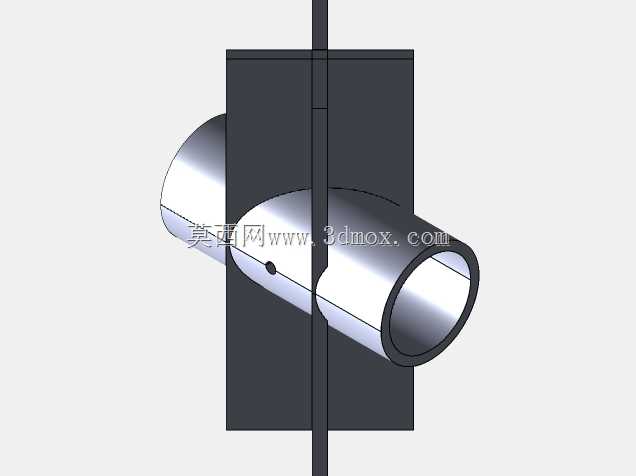

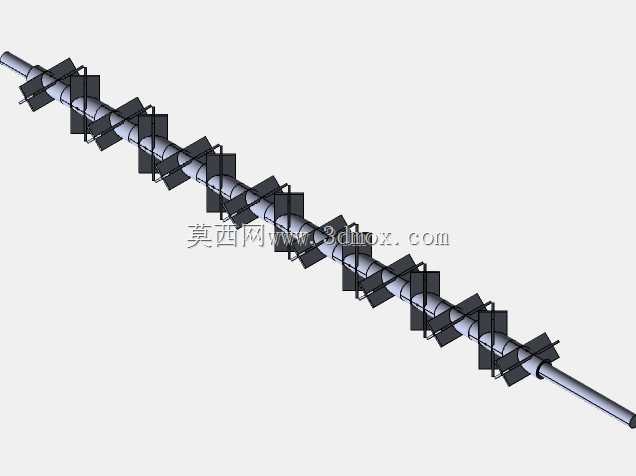

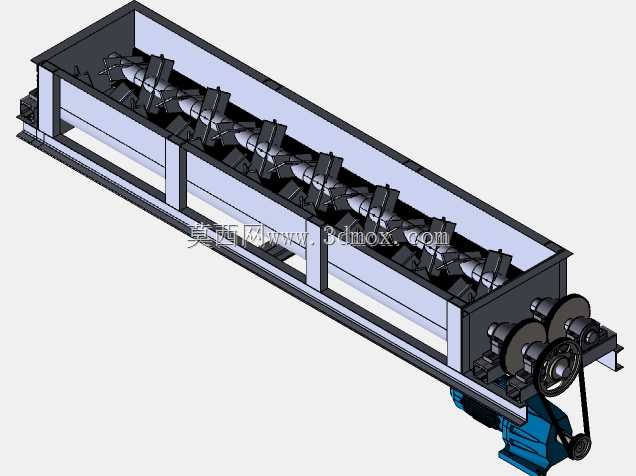

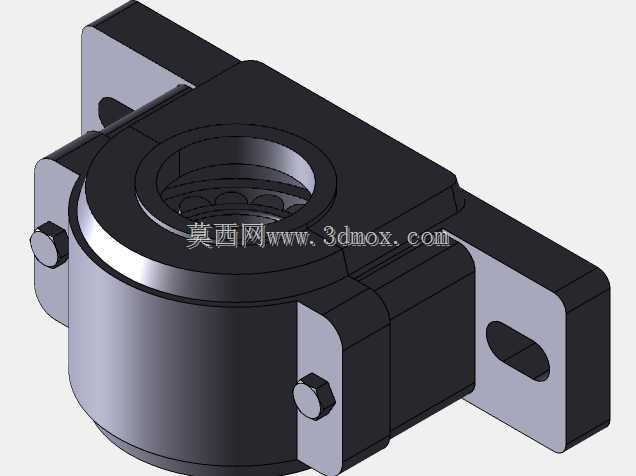

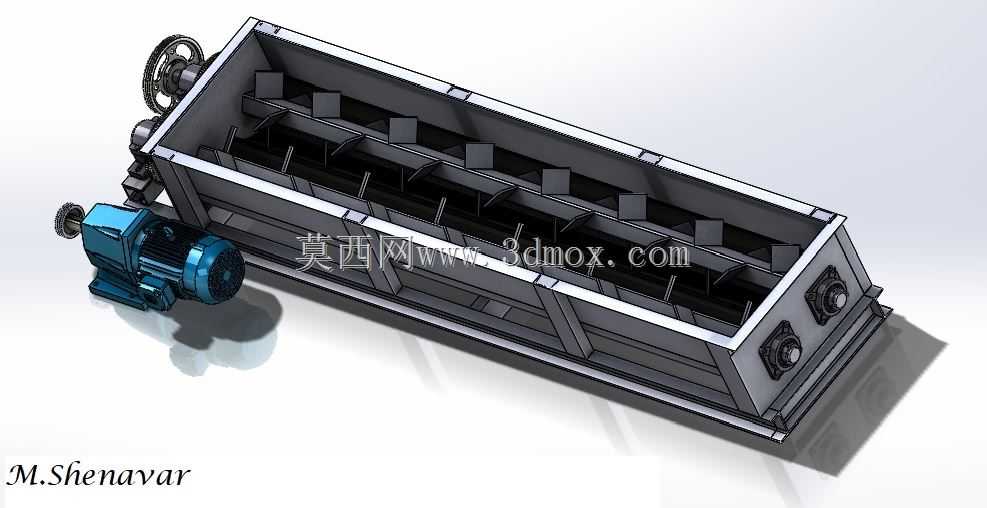

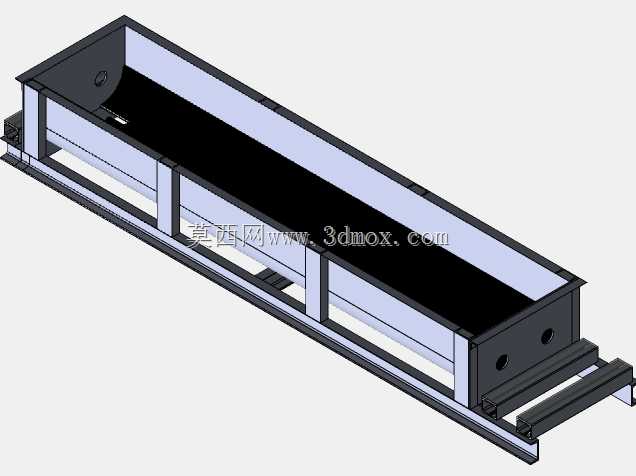

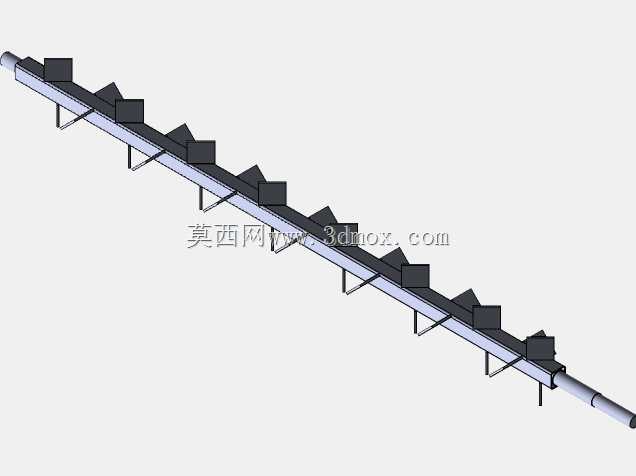

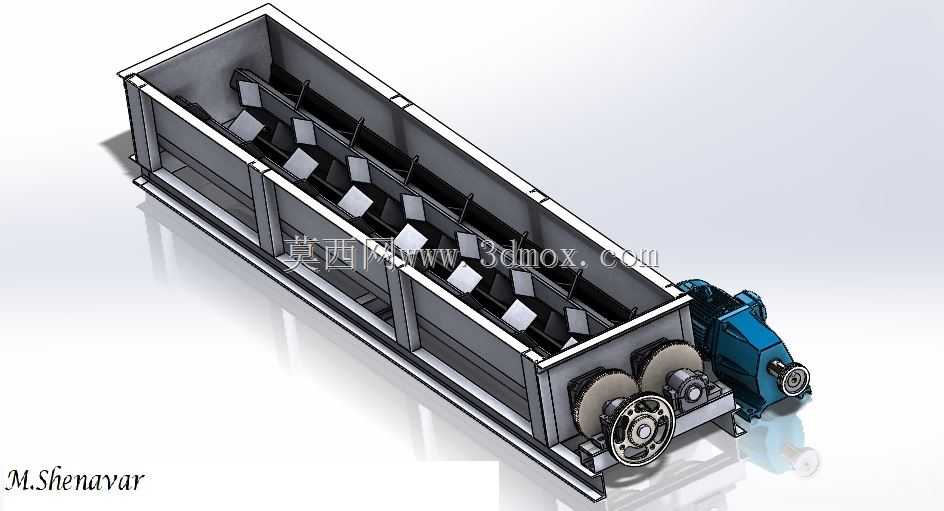

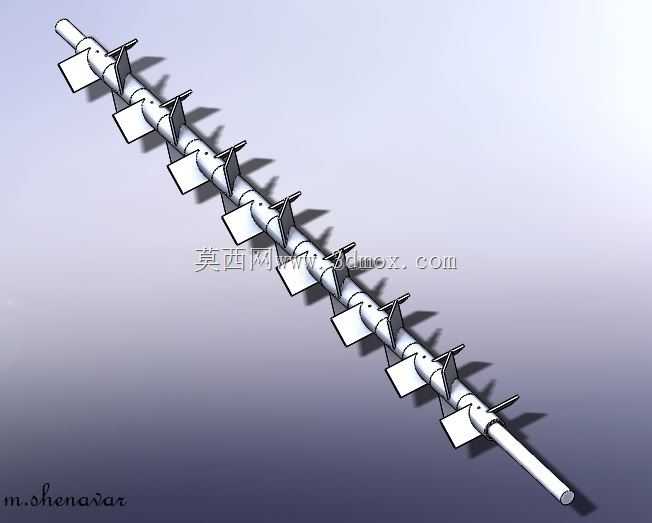

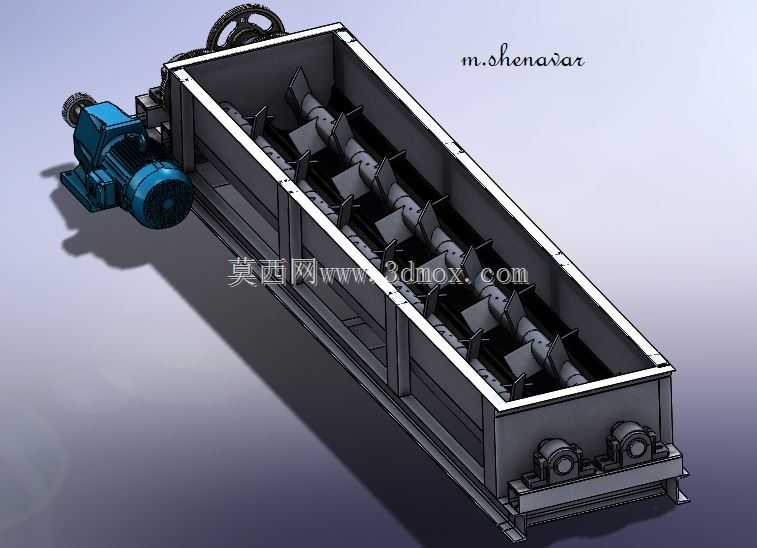

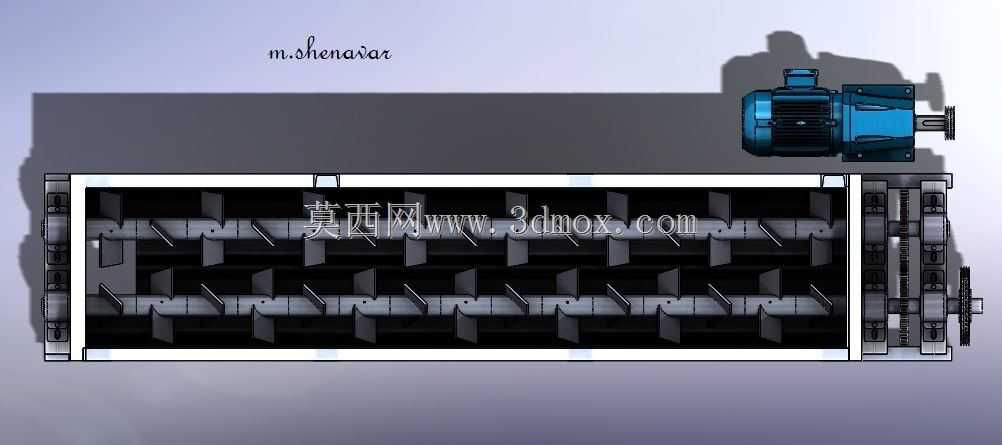

　　该双桨混合装置主要面向粉体、半湿态散料的均质混合作业场景，常见于建材、饲料、食品加工、化工粉料预处理等生产线的混料工段，可实现两种及以上不同物性物料的均匀分散拌合，避免单轴搅拌存在的物料死角、拌合均匀度不足的问题。设备整体采用长槽式卧式布局，槽体为框架式焊接结构，两侧设置轴承安装位支撑两根平行布置的搅拌轴，轴体上沿螺旋线排布多组桨叶，相邻桨叶存在固定相位角差，两根轴转向相反，运转时桨叶可带动物料沿轴向与径向同时做对流运动，既可以将槽体底部的物料向上翻抛，也能推动物料沿槽长方向缓慢输送，在连续作业工况下可兼顾混合与短距离输送的双重作用。设计阶段首先根据处理物料的堆积密度、安息角参数确定桨叶的安装倾角与排布间距，

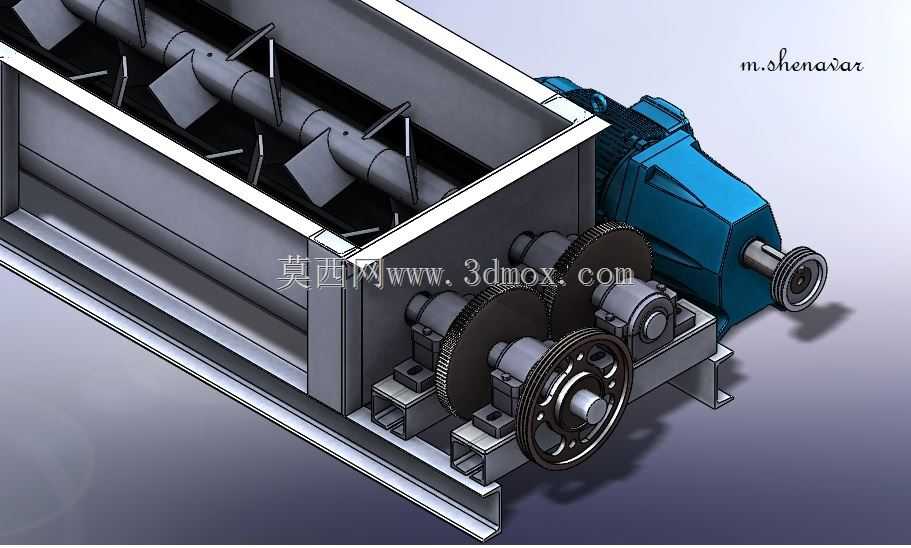

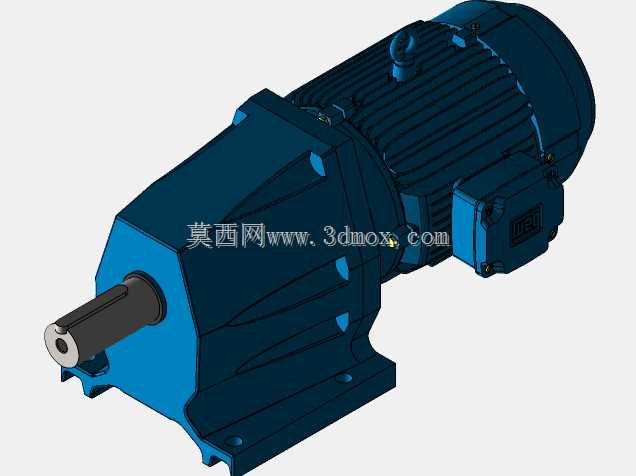

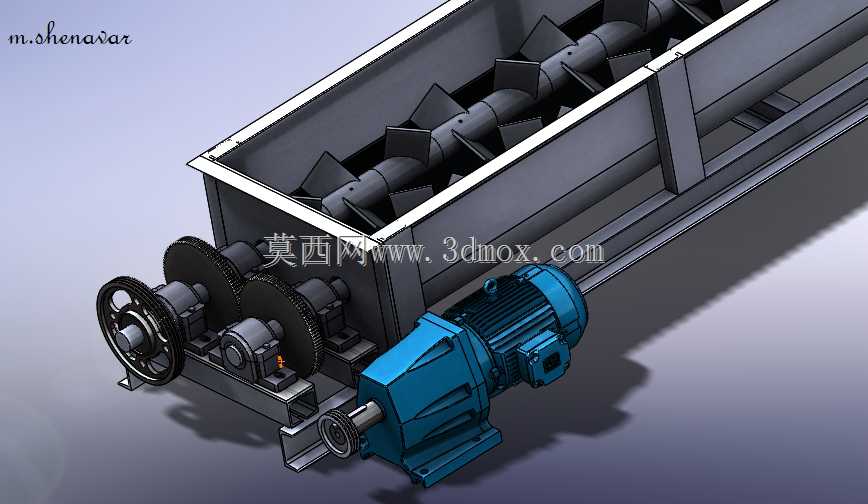

　　桨叶与槽体内壁预留均匀间隙，既避免运转过程中桨叶刮蹭槽壁，也能减少槽壁残留的积料量；两根搅拌轴的中心距经过反复校核，保证相邻轴上的桨叶运动轨迹不存在干涉，同时在啮合区域形成强烈的剪切作用，可打散结块的物料团，提升混合均匀度。槽体端部的传动侧预留了标准安装接口，可匹配齿轮减速电机的安装尺寸，根据不同产能需求可调整轴的转速范围，常规工况下转速控制在30-60rpm区间即可满足大多数散料的混合要求，避免转速过高导致物料抛洒过度、粉尘外溢的问题。安装边界方面，槽体底部设置有多个带安装孔的支撑脚，可直接通过螺栓固定在生产线的钢架平台上，进料口可根据现场布局设置在槽体顶部的任意位置，出料口通常布置在槽体底部末端，配套插板阀即可实现卸料控制，

　　整体结构无复杂异形构件，后期维护时仅需定期检查轴承润滑状态、桨叶磨损情况即可，易损件更换无需整体拆解设备，可大幅降低产线运维的时间成本。该结构已在实际生产场景中完成验证，针对含水率15%以内的粉体、颗粒料混合工况，混合均匀度变异系数可控制在5%以内，混合周期相较单轴螺带式混合设备缩短30%左右，且设备运行过程中振动量小，无异常冲击噪音，对安装平台的承重要求与同规格单轴混合设备基本一致，可直接替换现有产线上的老旧混合设备，无需对原有安装基础做大规模改造。
