活塞式计量泵传动组件结构设计

　　这套活塞计量泵组件的三维结构，核心服务于高精度流体定量输送场景，在化工药剂投加、食品配料加注、水处理药剂精准投放这类对流量误差控制要求严苛的工况里，这类结构的应用占比极高。不同于普通离心泵靠叶轮离心力输送介质，活塞式计量的核心逻辑是通过柱塞的往复行程变化，精确控制单次泵腔的容积变化量，从而实现流量的线性可调，哪怕是高压工况下，也能把计量误差控制在1%以内，这也是很多工艺段不能用普通泵替代它的核心原因。

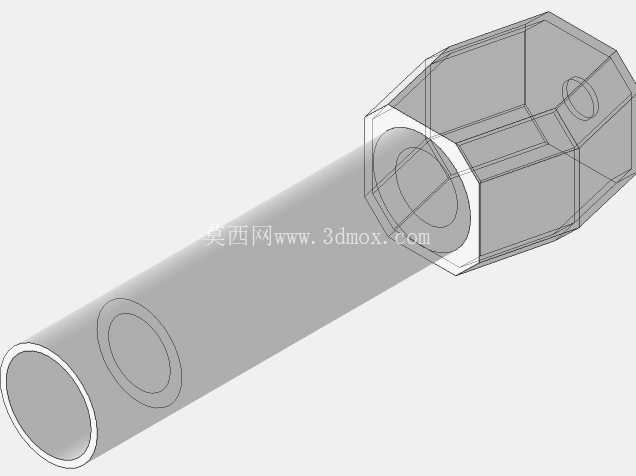

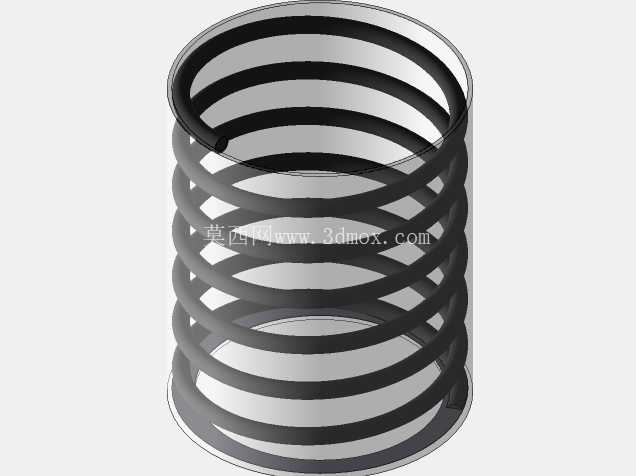

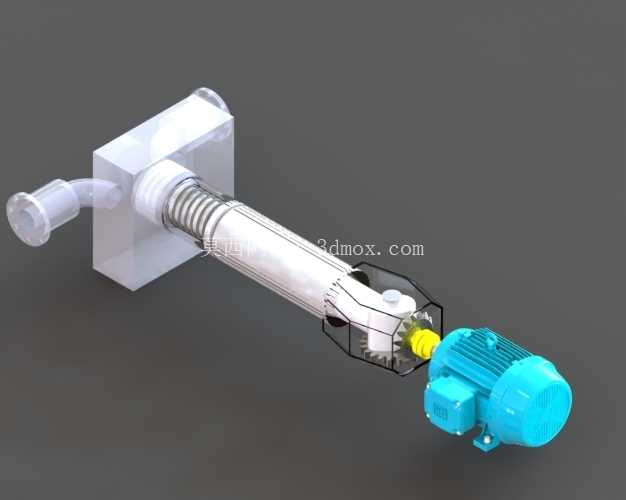

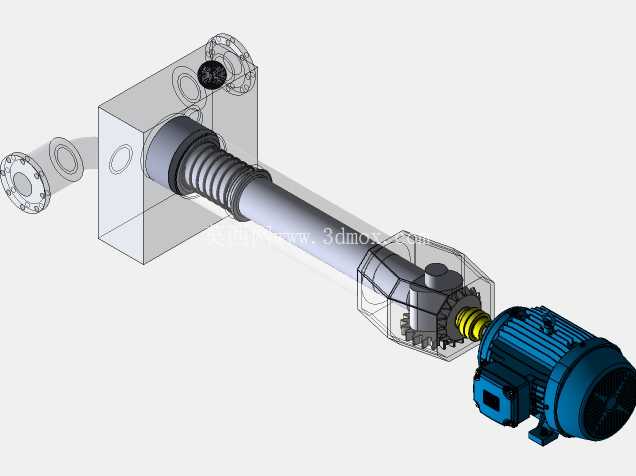

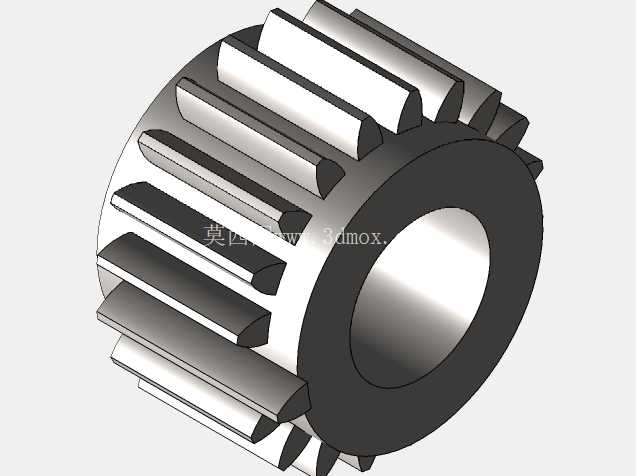

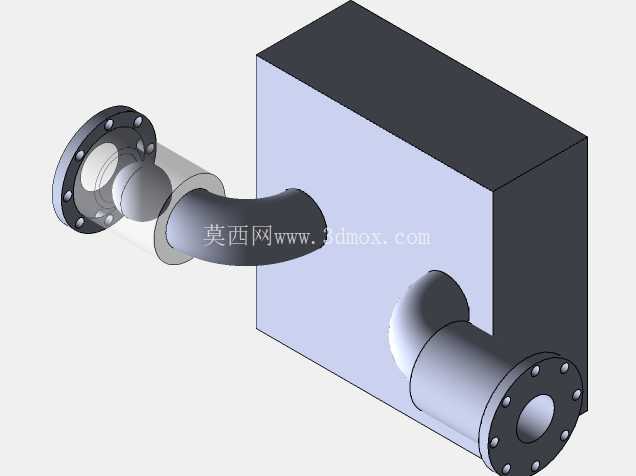

　　从结构拆分来看，整套组件从动力输入端到流体输出端的排布逻辑非常清晰：最右端的驱动电机通过联轴器连接减速传动段，把电机的高转速低扭矩输出，转化为适合柱塞往复运动的低转速大扭矩动力，中间的传动箱内部集成了曲柄滑块机构，把旋转运动转化为柱塞的直线往复动作，柱塞段和泵头之间设置了多层密封结构，避免输送的腐蚀性介质渗漏到传动腔内部，泵头端的进出口单向阀组会配合柱塞的往复动作交替启闭，完成介质的吸入和排出过程。

　　做这套结构建模的时候，首先要卡准的就是安装边界尺寸：电机端的安装法兰尺寸要匹配标准Y系列三相异步电机的安装孔位，泵头端的进出口法兰要对应常用的化工管道连接标准，柱塞的行程长度直接决定了单冲程的最大输送流量，建模时需要把行程限位的结构预留足够的调整空间，方便后续通过改变曲柄偏心距来调整流量范围。传动箱的壳体采用了剖分式结构设计，这种设计的好处是后期维护密封件、检查曲柄磨损情况的时候，不需要把整台泵从管路上拆下来，只需要拆开上半部分壳体就能完成常规维保，能大幅降低现场运维的工作量。

　　在结构细节处理上，柱塞和密封函的配合公差是设计重点，间隙过大会导致介质内泄、计量精度下降，间隙过小则会加剧柱塞和密封件的磨损，缩短设备的连续运行周期，建模时需要给密封件的压缩量预留合理的形变空间，同时在密封函位置预留注油孔，方便运行过程中补充润滑脂，降低运动副的摩擦损耗。连接传动段和泵头的支架部分，做了加强筋结构处理，因为柱塞往复运动过程中会产生持续的轴向交变载荷，如果支架刚性不足，长时间运行会出现形变，导致柱塞和密封函不同心，进而出现偏磨、渗漏的问题，加强筋的排布方向要顺着载荷传导的方向设置，才能用最少的材料实现足够的结构刚性。

　　现场安装的时候，整套组件需要保持水平固定，进出口管路要设置独立的支撑结构，避免管路的重量直接压在泵头法兰上，导致法兰面受力不均出现渗漏，同时泵的吸入端管路要尽量缩短、减少弯头数量，避免吸入阻力过大导致气蚀，影响计量精度。如果是输送有腐蚀性的介质，柱塞表面需要做硬化处理或者喷涂耐腐蚀涂层，密封件也要根据介质特性匹配对应的材质，避免长期接触出现溶胀、老化失效的问题。

　　这套结构的运动逻辑验证在建模阶段就需要完成：要确认柱塞在整个往复行程里，不会和泵腔内壁、密封函出现运动干涉，曲柄旋转过程中，传动箱内部的运动部件和壳体内壁要保留足够的安全间隙，联轴器的同轴度公差要控制在允许范围内，避免运行过程中出现异常振动。流量调节机构的行程调节滑块，要保证在调节范围内滑动顺畅，锁紧结构可靠，避免运行过程中行程出现偏移，导致流量参数漂移。
