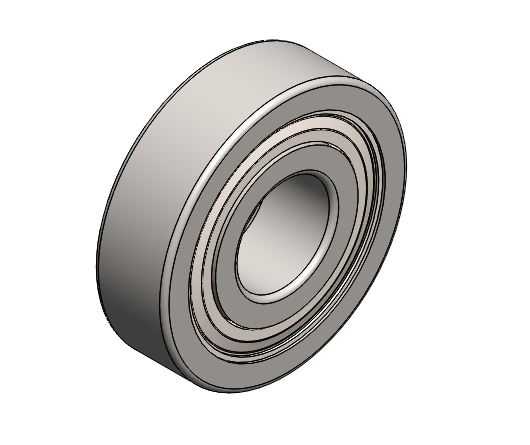

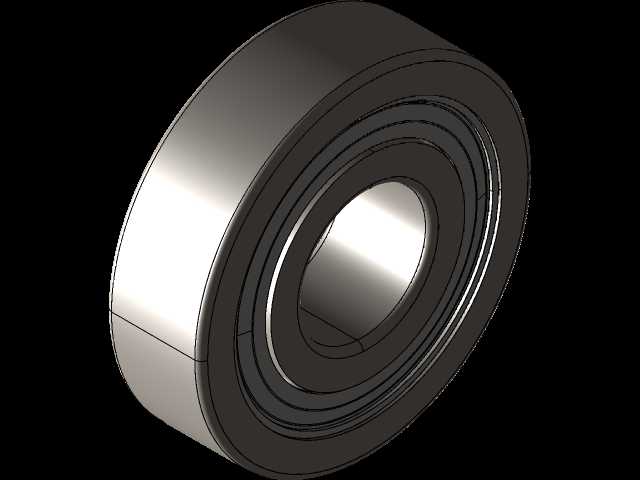

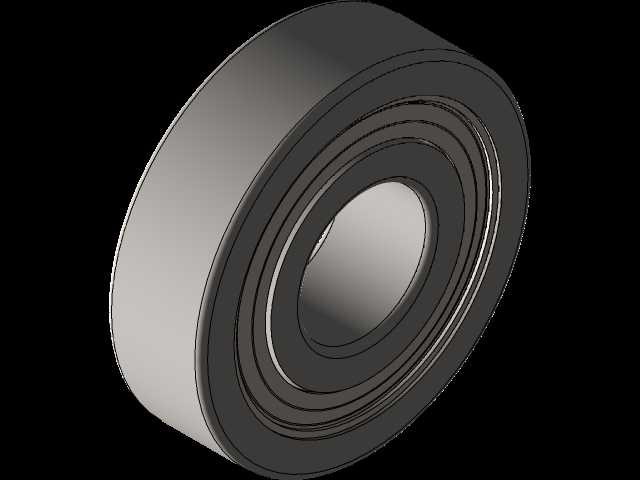

CA6140车床配套深沟滚珠轴承结构

　　在普通卧式车床的主轴箱、进给箱溜板箱等传动单元里，这类滚珠轴承是承担径向载荷同时兼顾少量轴向载荷的核心支承零件，CA6140作为应用极广的普通车床，其传动轴系的支承刚性、回转精度直接决定加工件的表面粗糙度与形位公差，这款轴承的结构设计完全匹配CA6140传动轴的安装工况，从结构上看，采用双密封式深沟球结构，内圈与轴颈采用过盈配合安装，外圈与箱体轴承孔采用过渡配合，既保证传动时内圈与轴同步回转无相对滑动，也方便后期维护时的拆卸更换。设计过程中首先要匹配CA6140对应轴段的安装尺寸，这款轴承宽度为20mm，内孔尺寸与对应轴颈的配合公差选取基孔制过盈配合，过盈量控制在0.01-0.02mm区间，既避免装配时轴颈压入困难，

　　也防止高速回转时内圈跑圈磨损轴颈；外圈与箱体孔的配合选取基轴制过渡配合，间隙量控制在0-0.015mm，保证外圈可以在箱体孔内有微小的游动余量，抵消轴系受热伸长带来的附加应力。从功能特性上看，这类滚珠轴承的滚道采用圆弧曲率匹配钢球直径，钢球在内外圈滚道之间的接触角为0度，主要承受径向载荷，当轴系出现少量轴向窜动时，也能承担一定的双向轴向载荷，完全满足CA6140车床主轴箱内传动轴正反转、变速冲击的工况需求，密封结构采用接触式橡胶密封，能够阻挡车床加工时产生的切削液、金属切屑粉末进入轴承内部，同时防止轴承内部的润滑脂泄漏，延长轴承的维护周期，在车床日常运行中，轴承的预紧量控制也十分关键，装配时通过轴端锁紧螺母调整轴承的轴向游隙，

　　将径向游隙控制在0.005-0.01mm区间，既保证回转时的灵活性，也提升轴系的支承刚性，避免切削时出现振纹。建模过程中需要严格还原轴承的各部分结构细节，包括内圈的挡边高度、钢球的直径与数量、保持架的兜孔结构、密封圈的唇口结构，这些细节直接影响后续做装配仿真、运动干涉检查时的准确性，比如保持架的兜孔间隙如果建模偏差过大，做运动仿真时会出现钢球与保持架卡滞的错误结果，密封圈的唇口尺寸如果与内圈密封槽的尺寸不匹配，后续做密封性能分析时也会出现偏差。在实际选型替换时，除了安装尺寸匹配，还要关注轴承的精度等级，CA6140车床的普通传动轴选用P0级精度即可满足使用要求，主轴支承位置则需要选用P5级以上精度的轴承，保证主轴的回转精度，

　　这款轴承的结构完全适配普通传动轴的安装需求，安装时需要注意轴颈与轴承内圈的装配倒角，箱体孔与外圈的装配倒角要符合安装规范，避免装配时磕伤轴承滚道或钢球，装配前需要在配合面涂抹少量润滑脂，压装时要采用套筒顶住内圈端面施压，禁止通过钢球传力，避免损伤滚道。在车床的日常维护中，这类轴承的润滑采用锂基脂润滑，注脂量控制在轴承内部空腔的1/3-1/2，注脂过多会导致轴承运转时温升过高，润滑脂过早碳化失效，注脂过少则会出现干摩擦，加剧滚道与钢球的磨损，当轴承运转出现异响、温升超过60度或者径向游隙超差时，就需要及时更换，避免轴系支承失效导致齿轮啮合偏差，打坏传动齿轮。从结构设计的合理性来看，这款轴承的内外圈厚度均匀，钢球排布均匀，保持架采用浪形冲压保持架，重量轻、强度足够，能够在高速回转时稳定分隔钢球，避免钢球之间直接接触摩擦，降低运转时的噪音与温升，密封结构的设计兼顾了密封性能与运转阻力，接触式密封的唇口压力适中，不会带来过大的摩擦阻力，同时能有效阻挡外界杂质进入，完全适配车床加工车间多粉尘、多切削液的工作环境。
