拖拉机挂载式醋栗采收作业设备

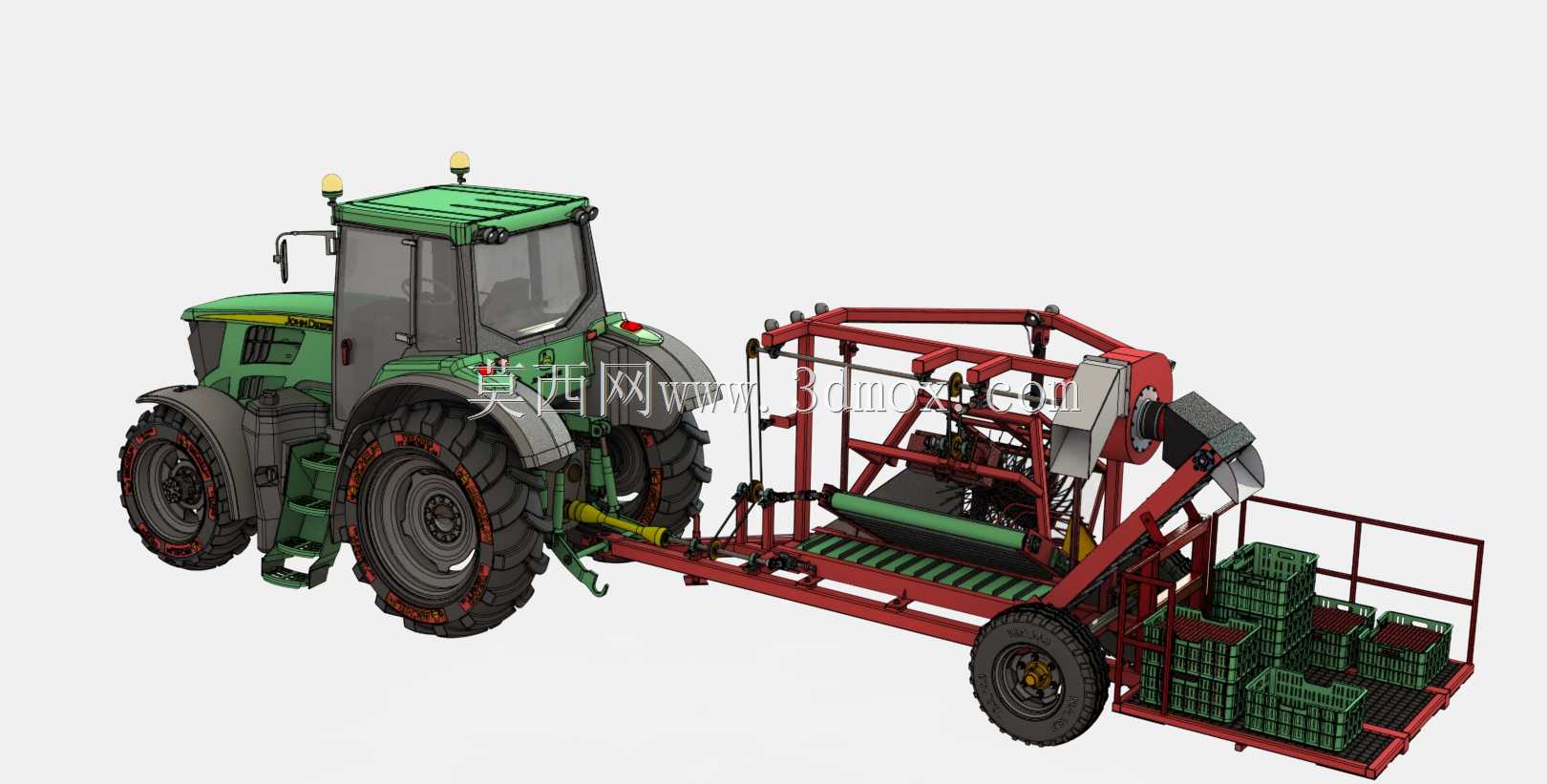

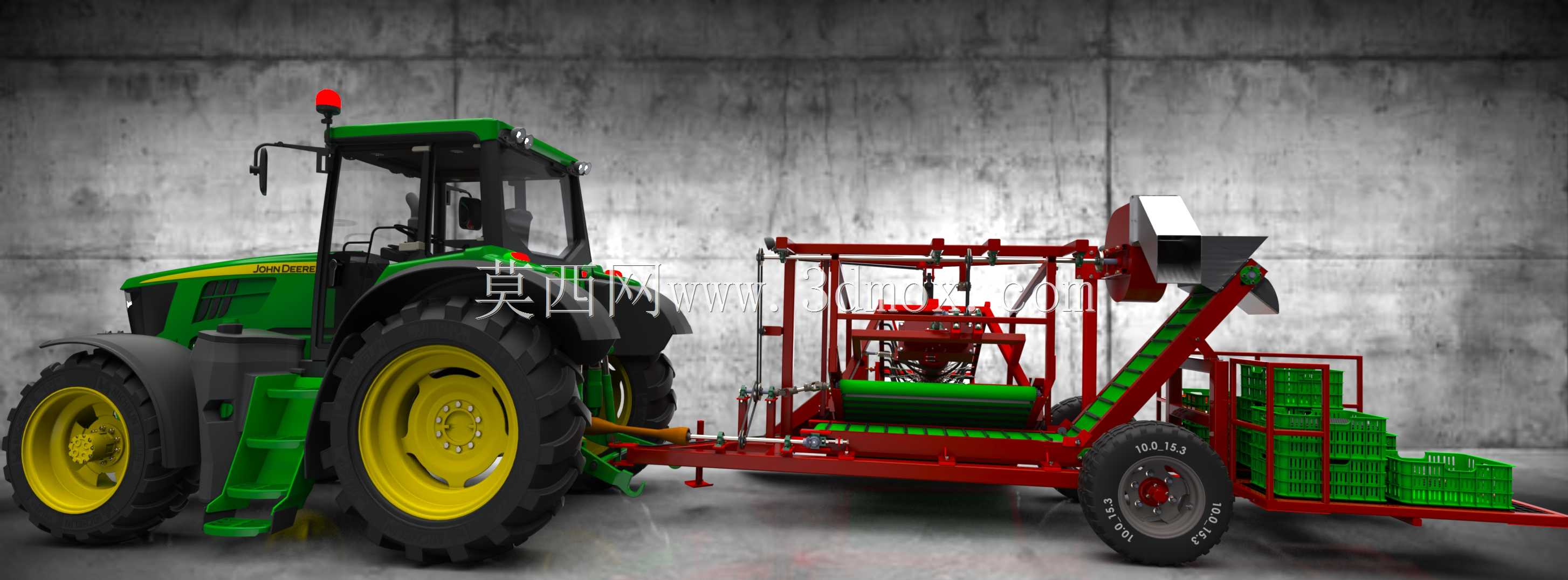

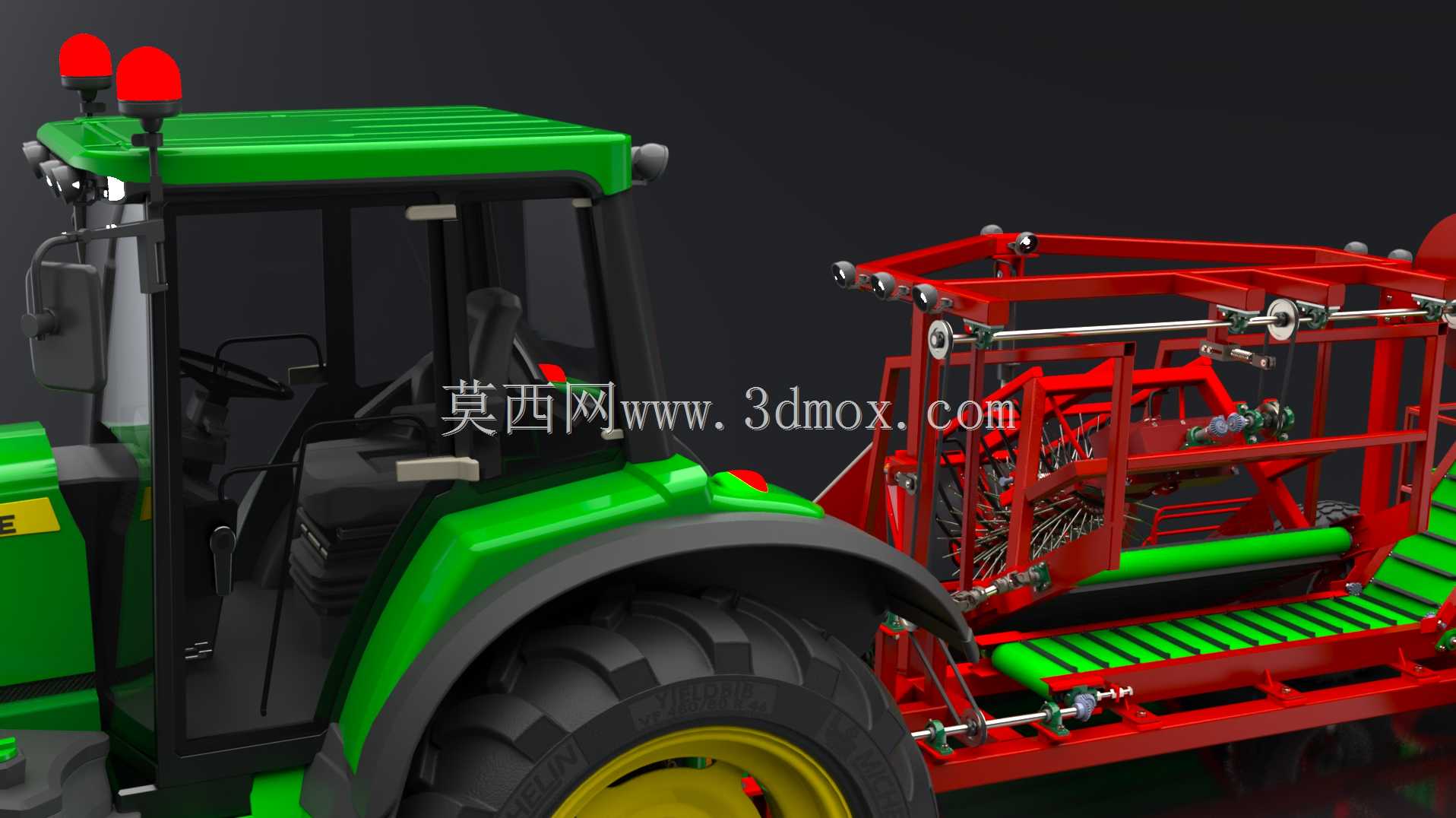

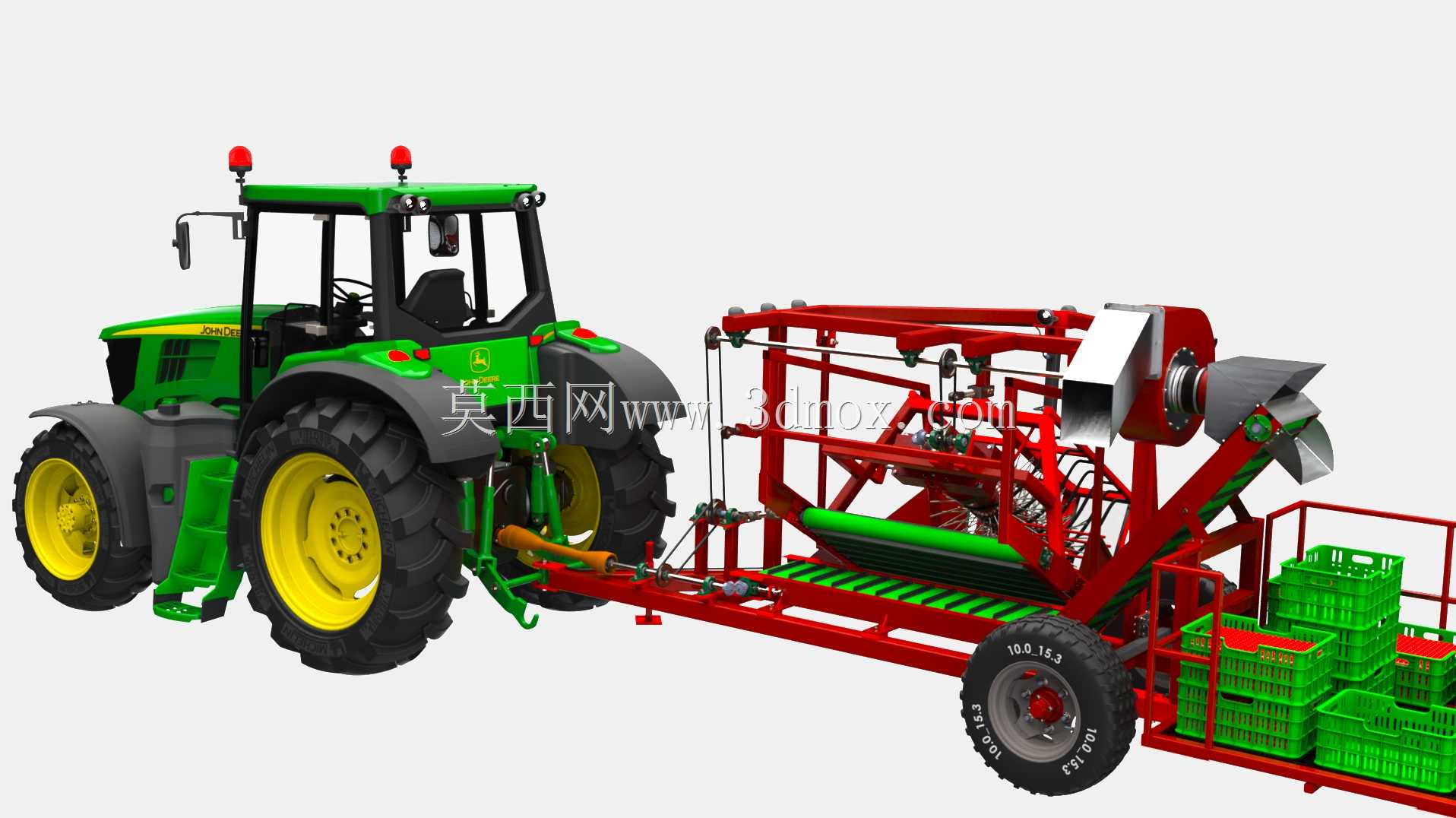

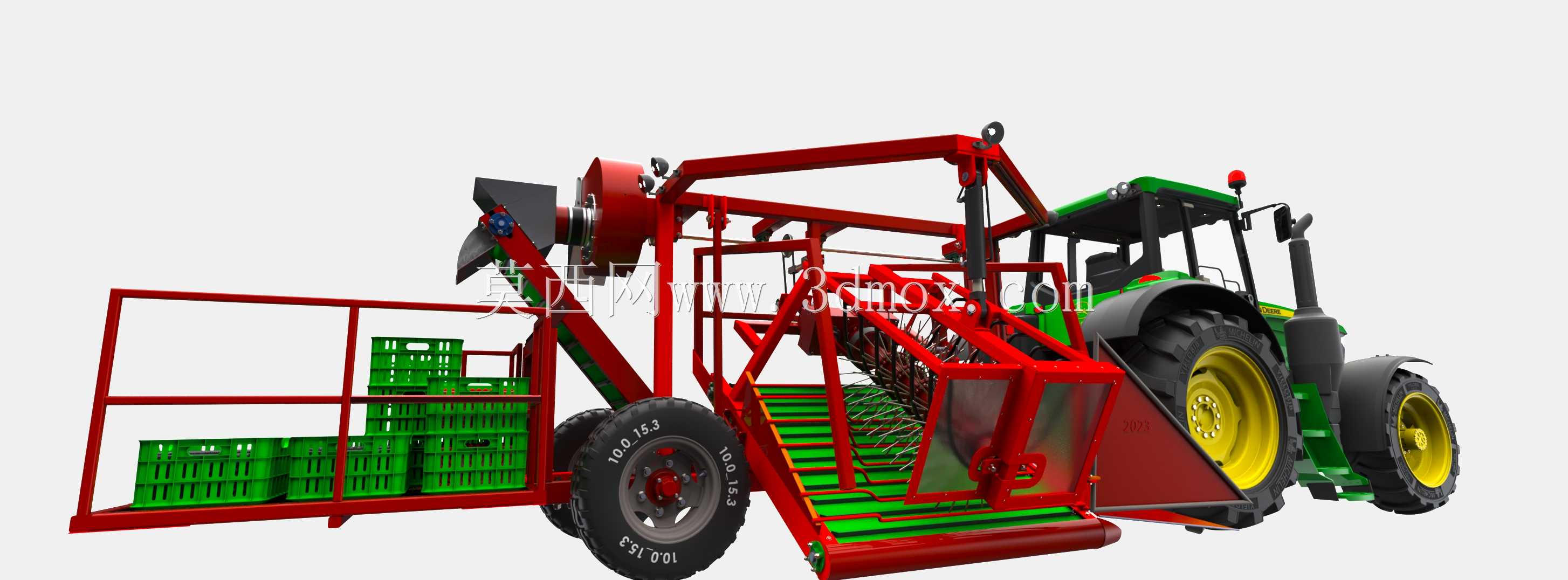

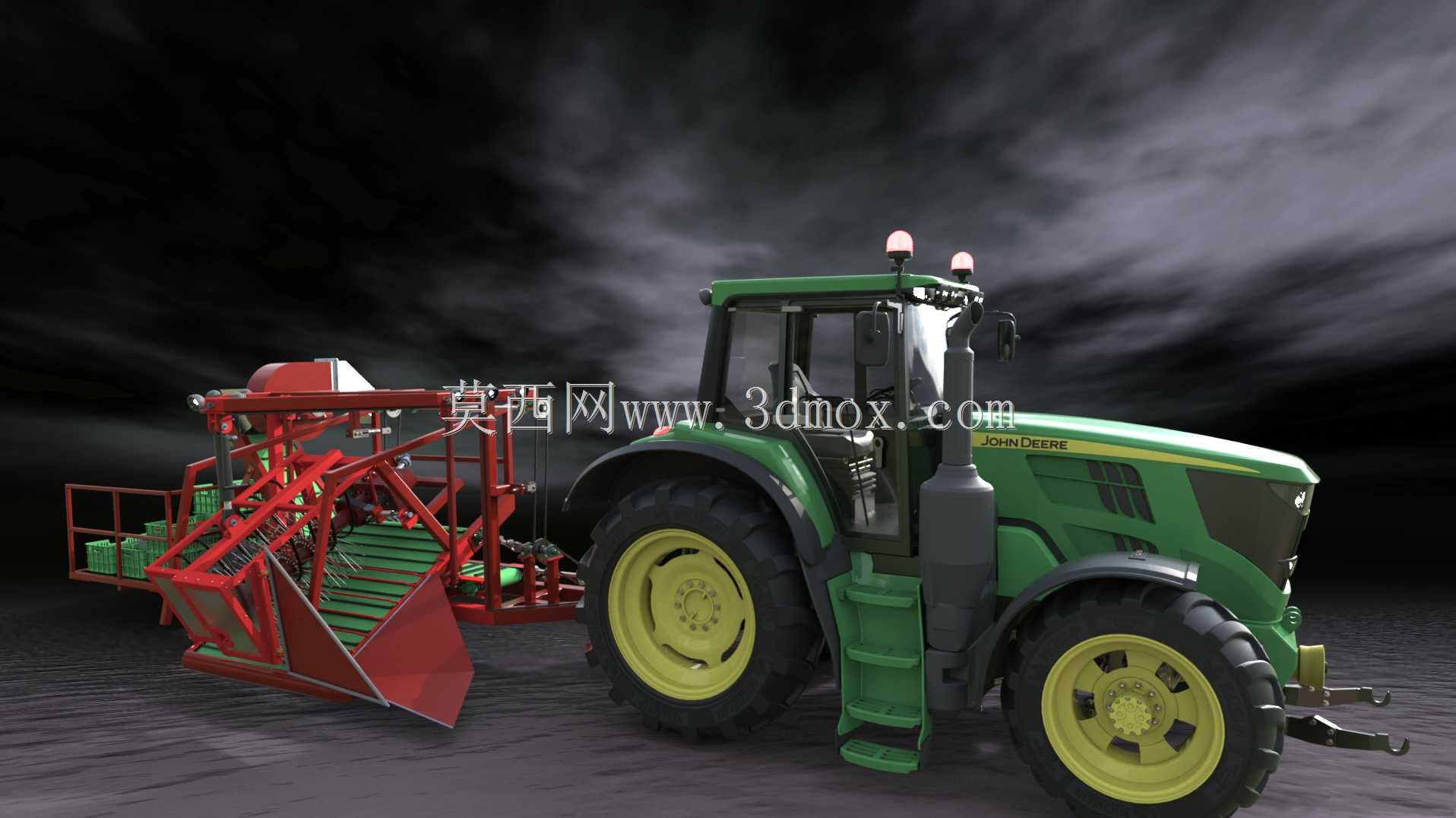

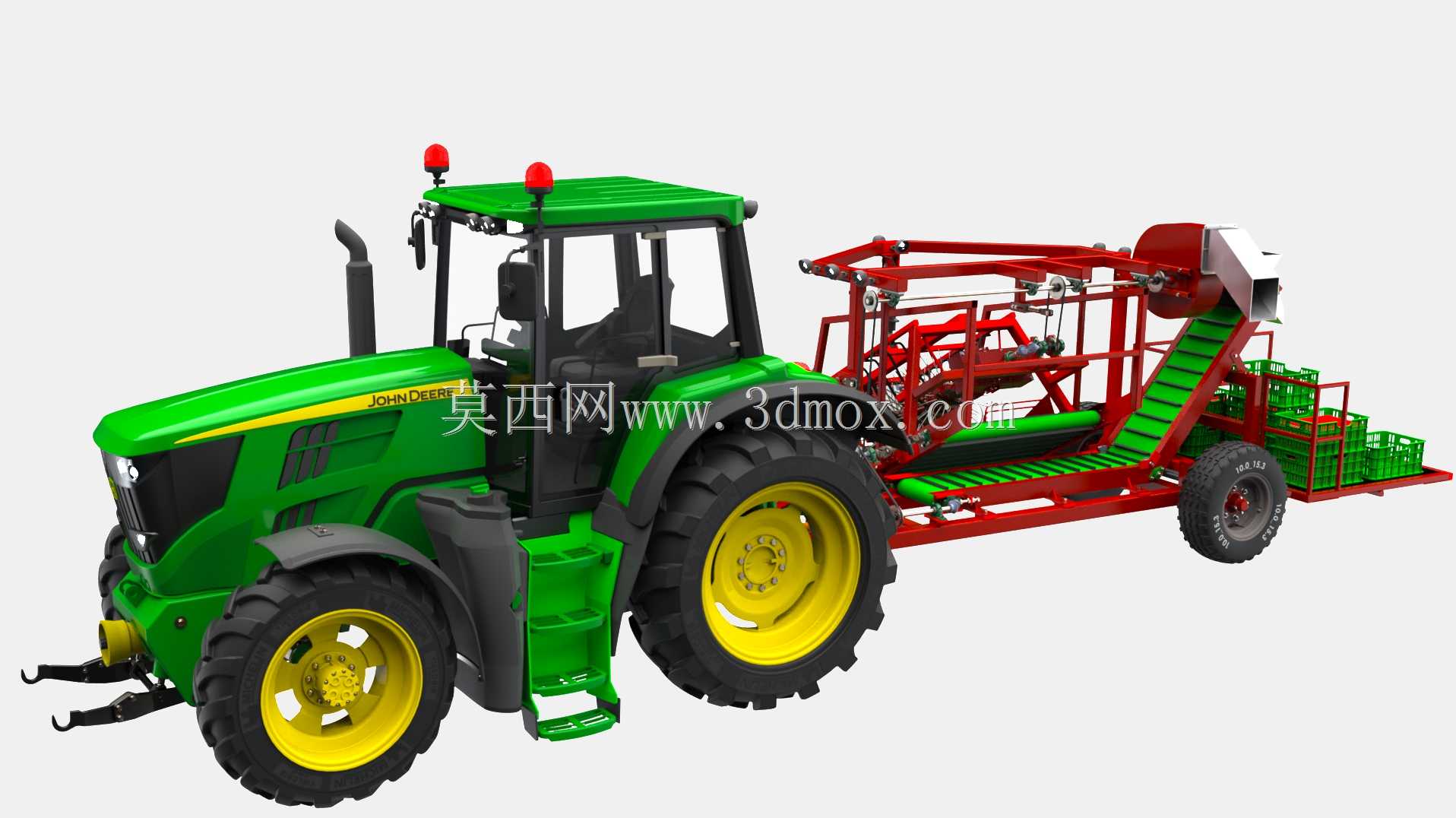

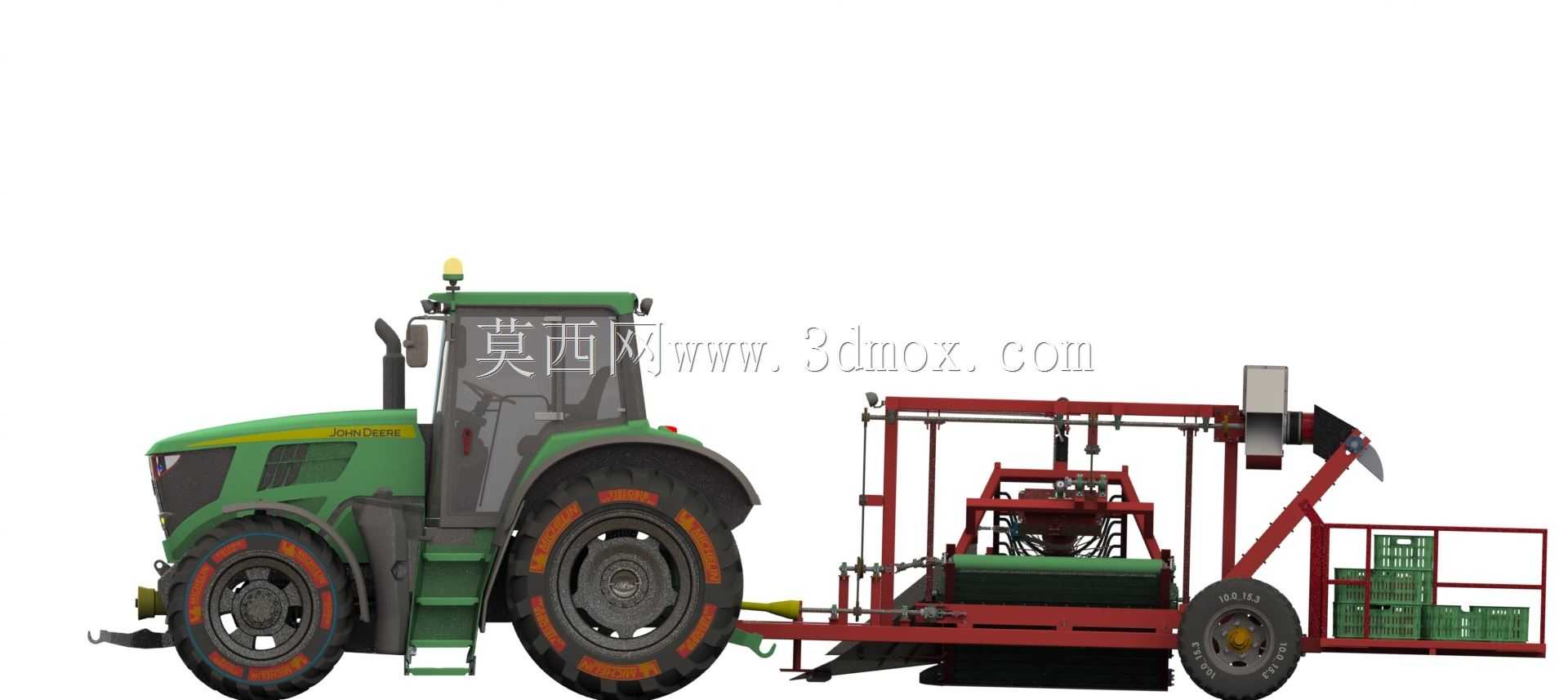

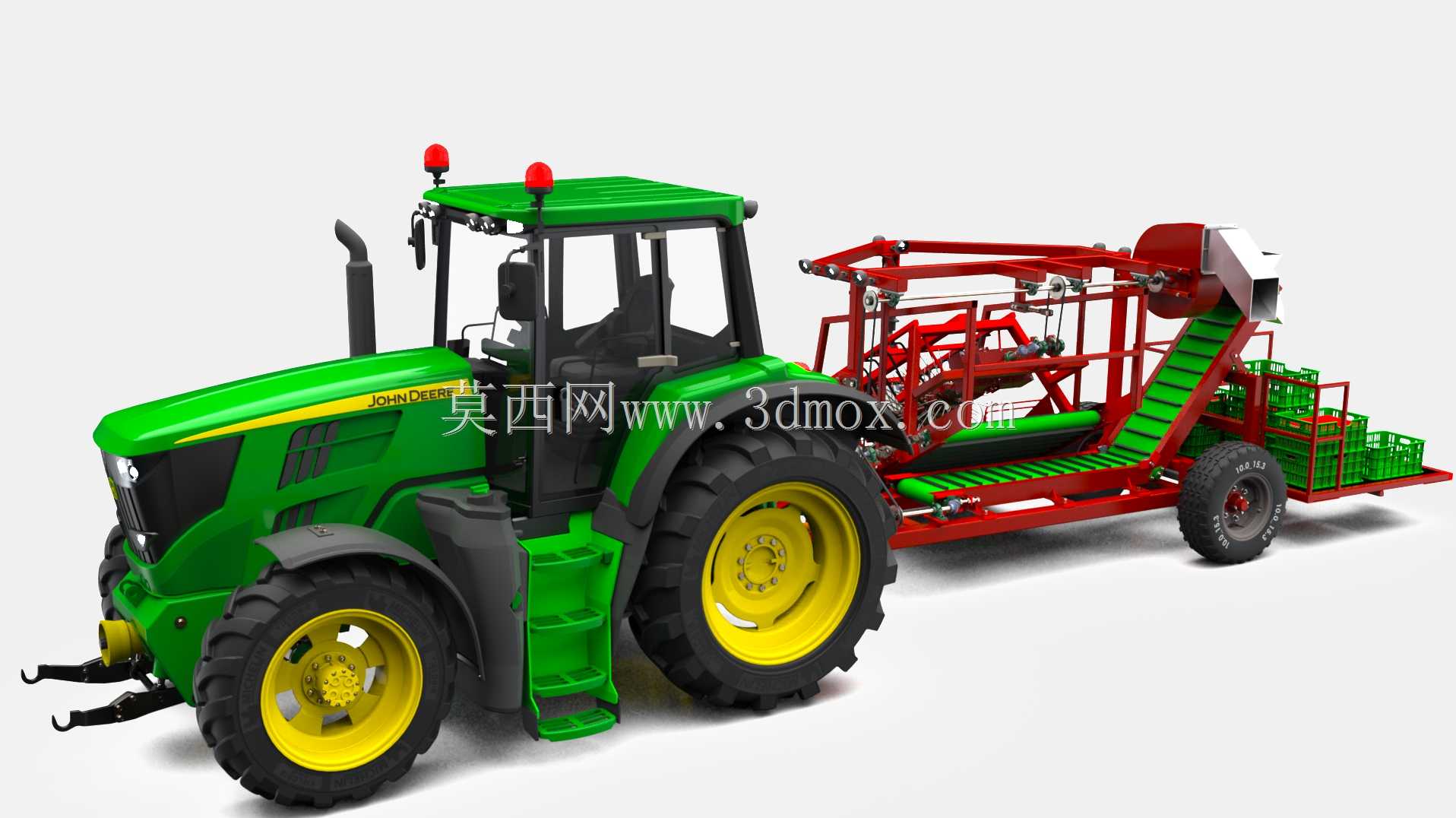

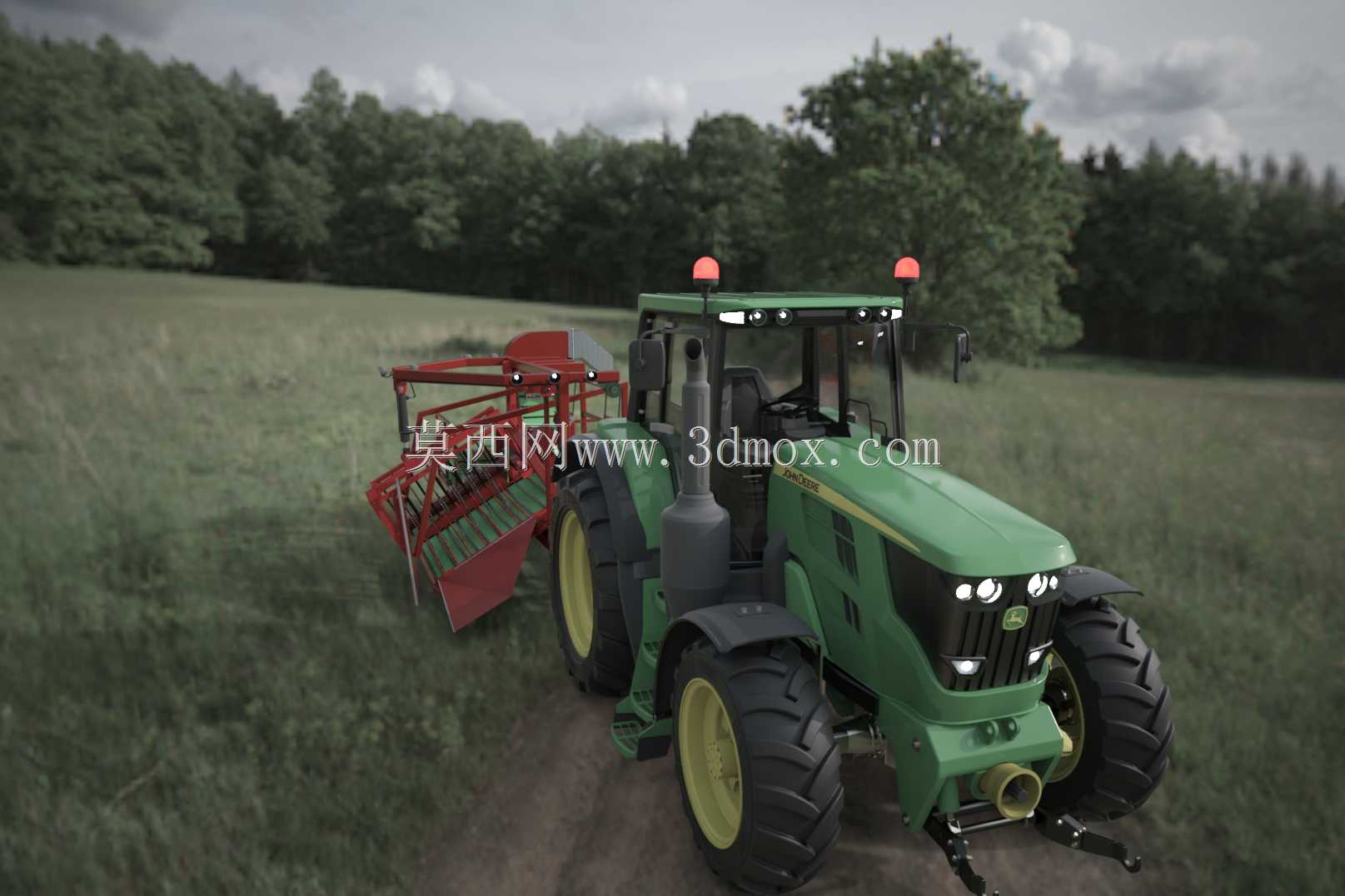

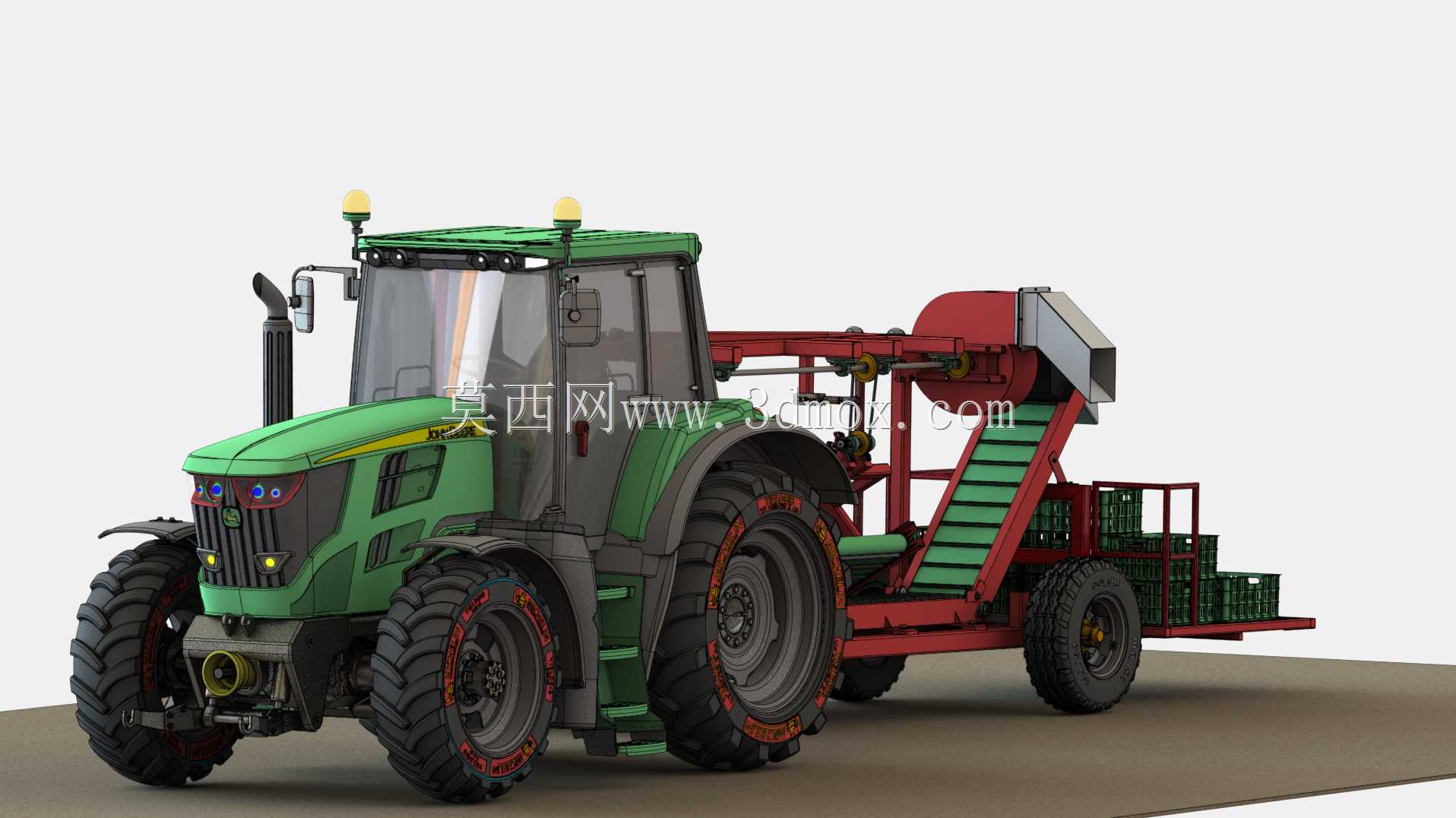

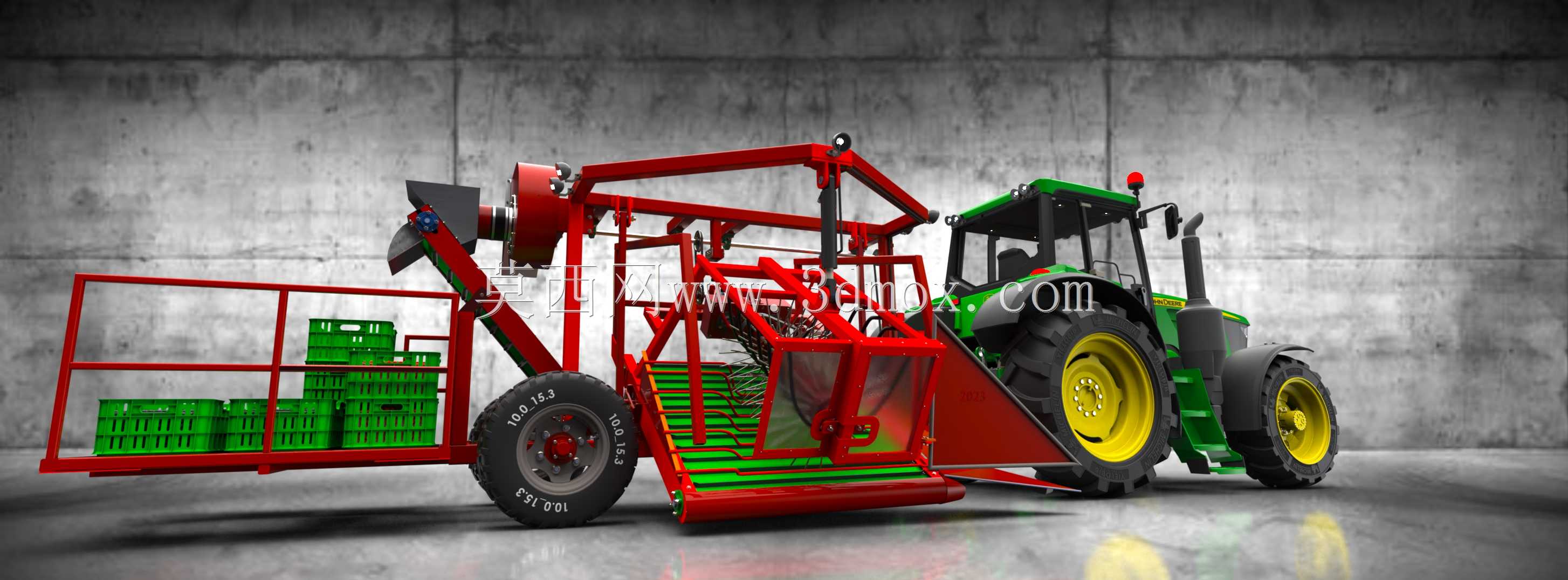

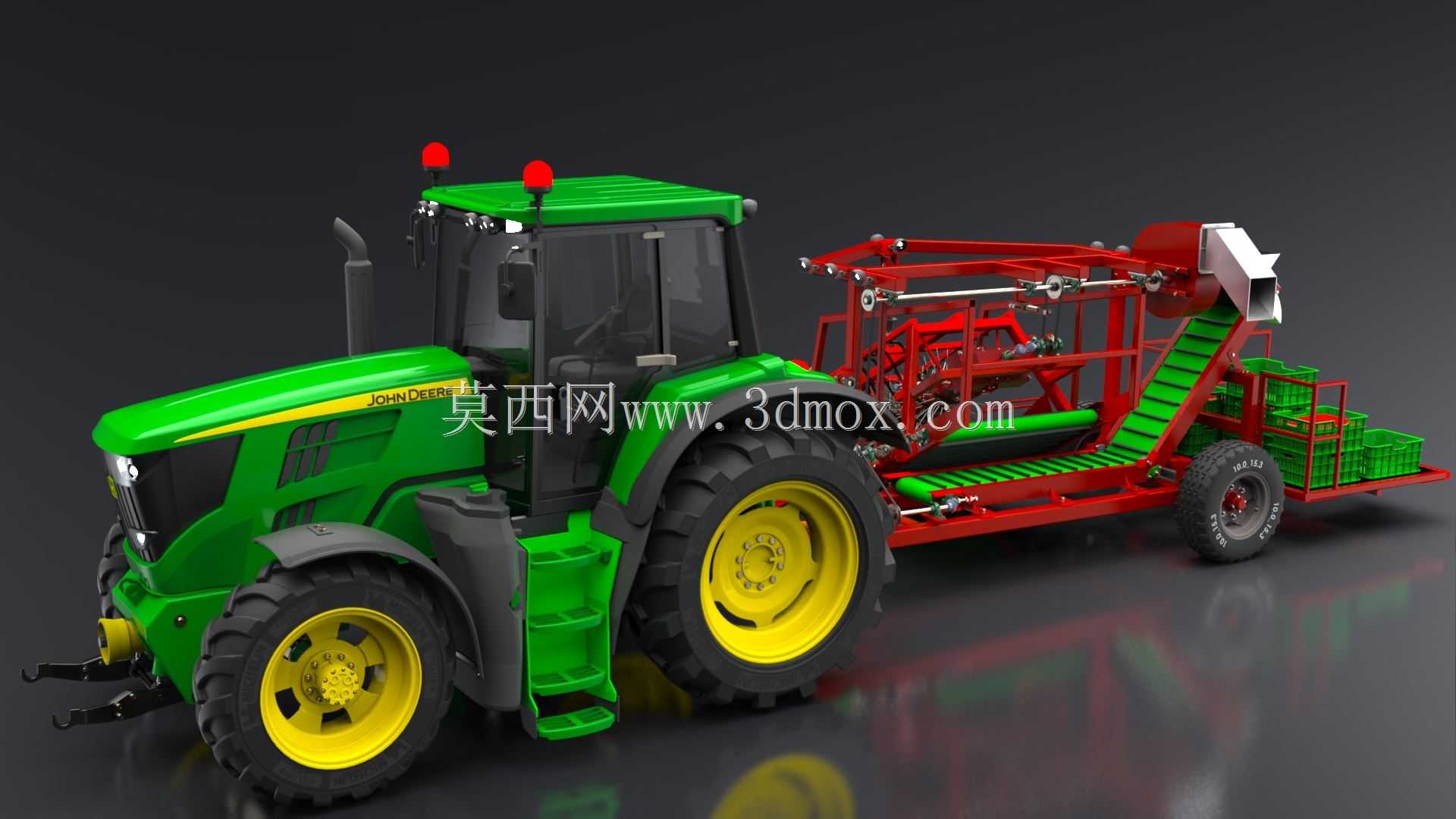

　　这款挂载于轮式拖拉机后部的采收设备，主要面向矮生浆果类经济作物的田间收获作业，适配平原规模化种植基地的垄作栽培模式，作业时可跟随拖拉机行进同步完成作物的喂入、脱果、集料全流程，替代传统人工逐株采摘的低效作业模式，大幅降低采收环节的人力投入。设备整体采用后悬挂式安装结构，挂接端匹配拖拉机标准三点悬挂接口尺寸，安装时无需对拖拉机本体做额外改装，挂接后整机横向宽度不超出拖拉机后轮外侧边界，纵向伸出长度控制在合理范围，田间转向、地头掉头时不会出现刮蹭垄台或相邻作物的问题，作业状态下的最低离地间隙可适配常规垄高，避免行进过程中机架底部刮碰土垄造成作物损伤。从功能结构来看，设备前端设置倾斜式喂入导槽，导槽表面排布柔性拨送条，

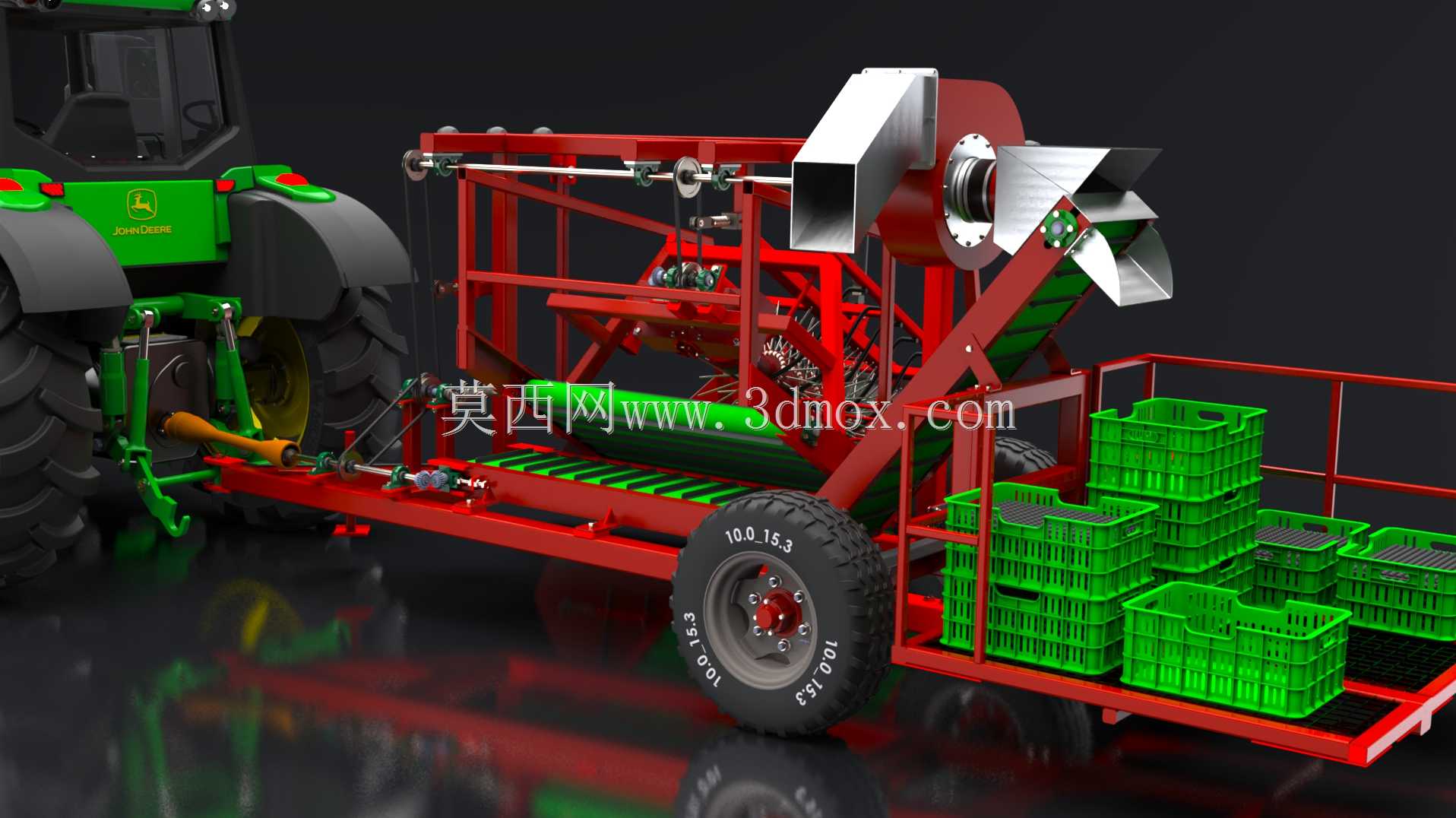

　　作业时可将作物枝条顺畅导向脱果工位，不会对枝条造成硬性折断损伤，保障作物后续生长能力；脱果工位采用斜齿轮驱动的辊轴式脱果结构，区别于常规V带传动的采收设备，斜齿轮传动的传动比更稳定，负载波动时不会出现打滑丢转的问题，可保证不同行进速度下脱果辊的转速恒定，脱果率稳定在较高水平，同时减少果实破损率。集料区域采用分层式周转筐放置架，架体设置多组定位挡边，可直接放置标准规格的塑料周转筐，脱果后的果实通过导料滑道直接落入筐内，筐位装满后可快速更换空筐，无需额外转接容器，减少果实二次转运的磕碰损伤。设备的动力输入通过拖拉机后输出轴取力，经齿轮箱分动后分别输送给拨送机构、脱果辊、集料输送机构，传动链路中设置过载保护结构，

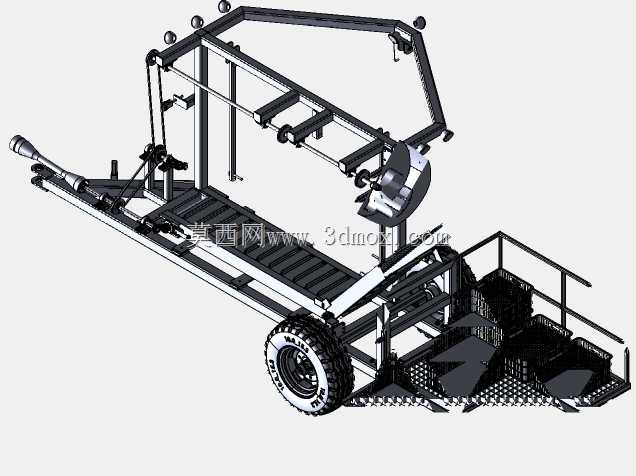

　　当喂入量过大或卡入硬质异物时，保护结构会触发脱开，避免齿轮、辊轴等核心零件受冲击损坏。机架主体采用矩形钢管焊接成型，关键受力位置做了加强筋焊接处理，整体刚性可适配田间颠簸路面的长期作业，外露的传动部件均设置防护盖板，避免作业时枝条、泥土卷入传动结构造成故障。设备的侧边设置可调节的高度限位轮，作业前可根据作物的实际生长高度调整喂入导槽的离地高度，适配不同生长期、不同株高的作物采收需求，调整方式采用销轴定位，无需专用工具即可快速完成参数调整。从设计逻辑来看，整机结构拆分后可分为挂接安装模块、动力传动模块、喂入导料模块、脱果作业模块、集料存储模块五个独立单元，各模块之间采用螺栓连接，后期维护时可单独拆解更换故障部件，无需整体吊装拆卸，

　　降低田间维修的难度。传动系统的斜齿轮均采用渗碳淬火处理，齿面硬度满足长期连续作业的耐磨要求，齿轮箱采用密封式润滑结构，可适应田间多尘、潮湿的作业环境，减少日常维护的频次。设备的外覆盖件采用折弯成型的钢板制作，表面做喷涂防锈处理，可抵御田间农药、化肥的腐蚀，延长整机的使用寿命。作业时驾驶员仅需操控拖拉机沿垄匀速行进，设备即可自动完成全部采收流程，仅需一名辅助人员定期更换集料筐即可完成全部作业，相比人工采收作业效率提升数倍，同时可避免人工采收过程中因操作不当造成的果实漏采、破损问题。设备的重心经过匹配设计，挂接后不会造成拖拉机后部过载翘头，作业行进时的稳定性较好，即使在略有坡度的地块也可正常作业，不会出现侧倾风险。
