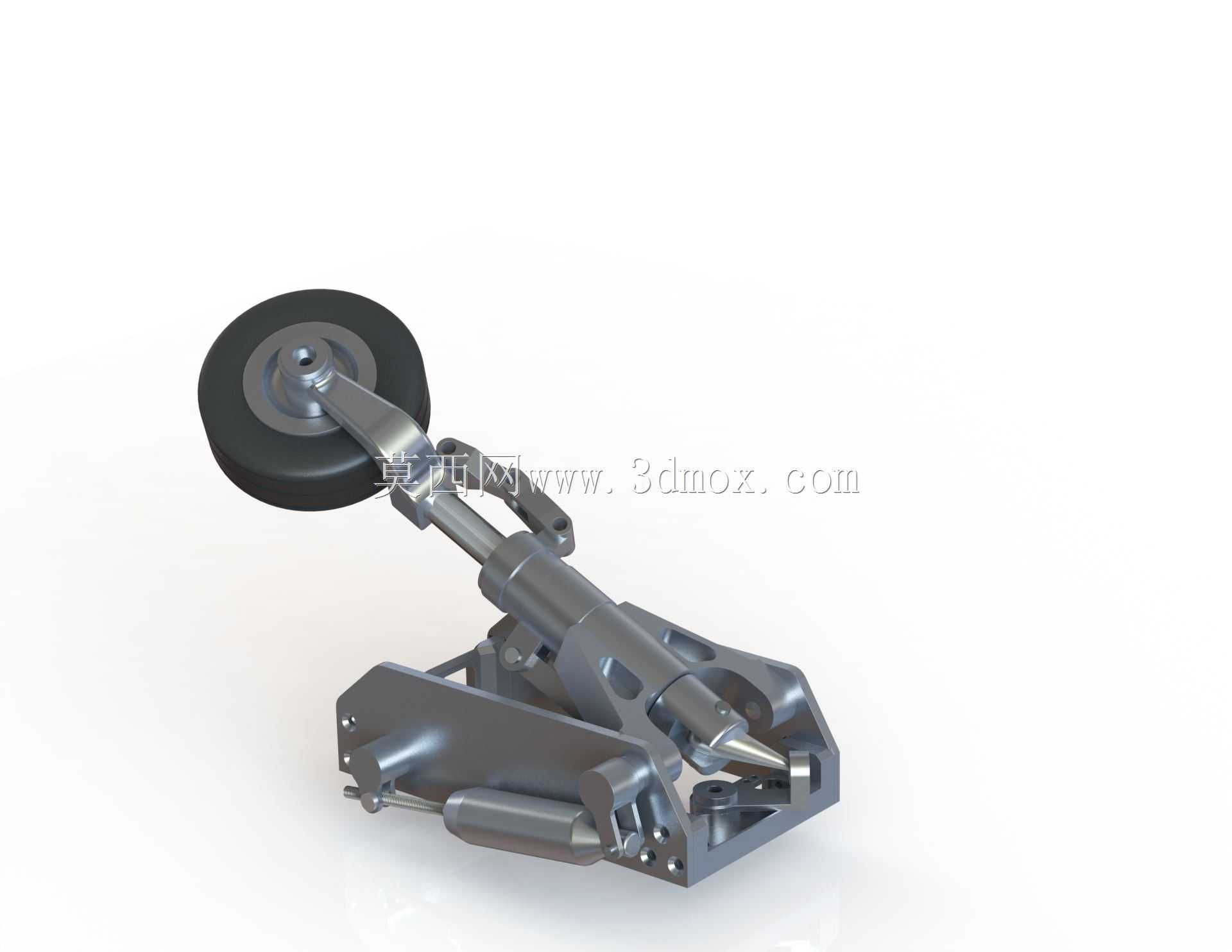

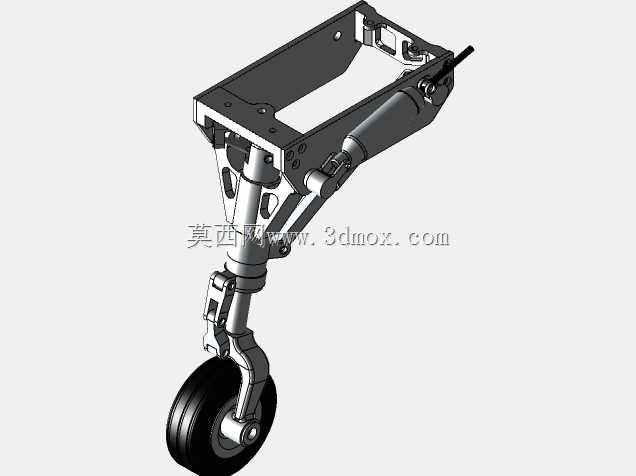

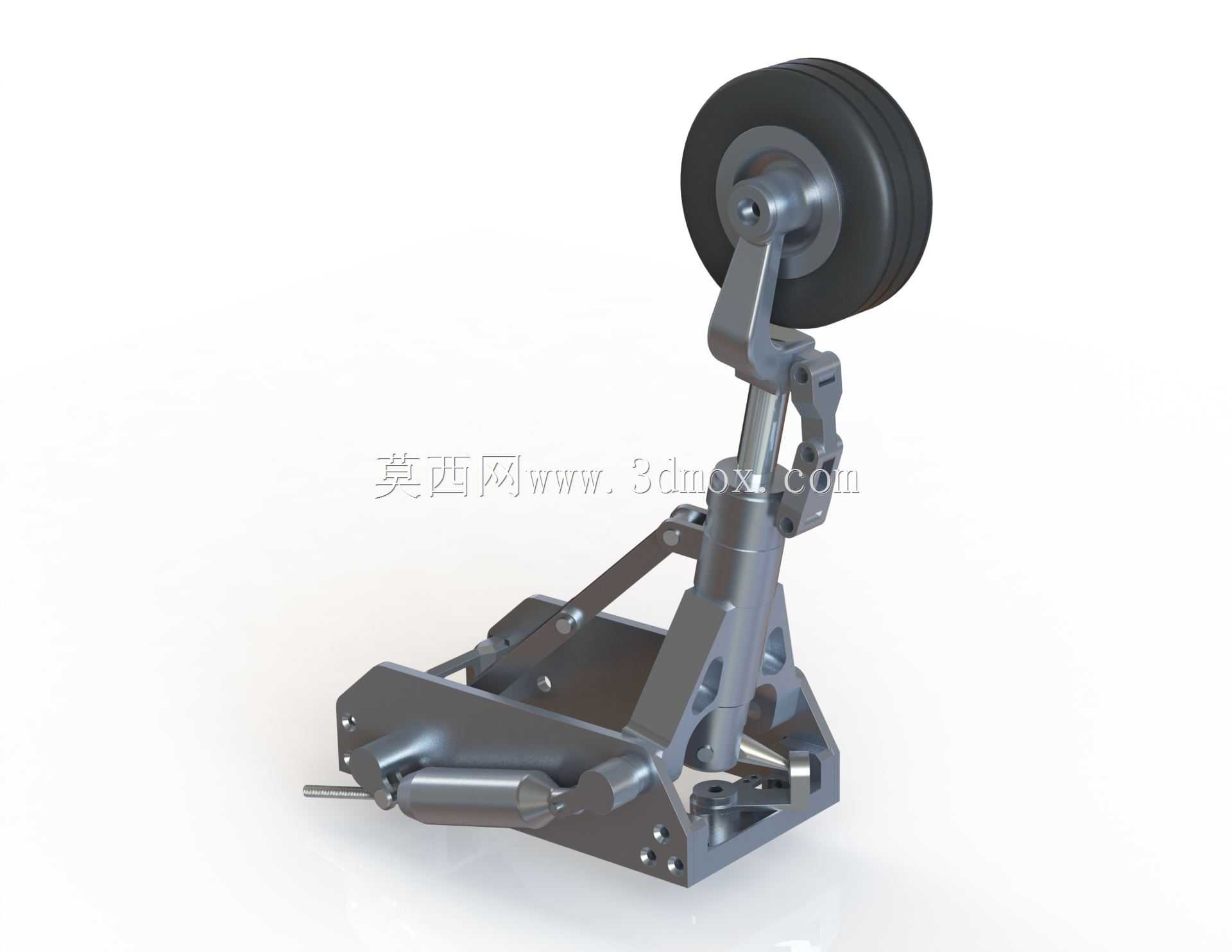

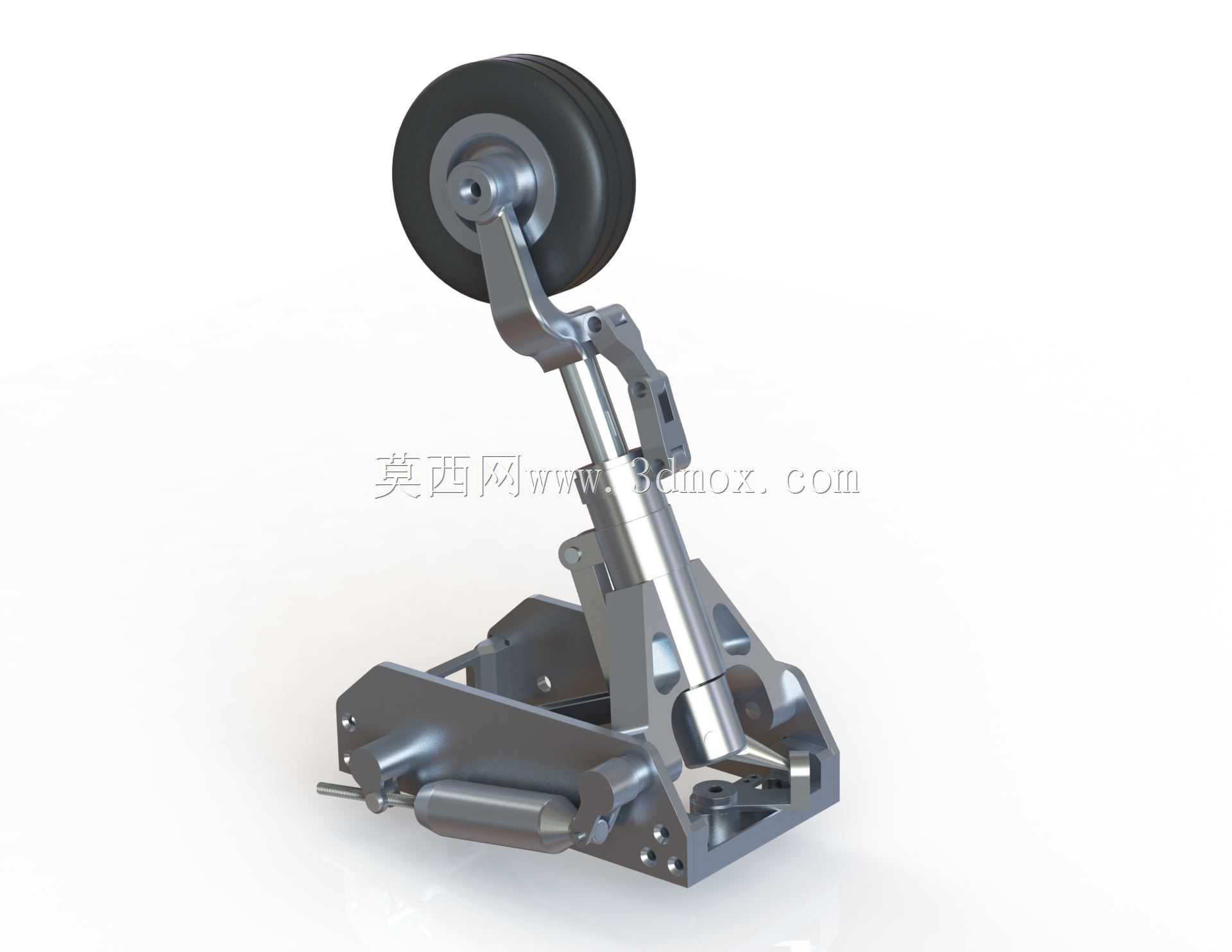

RC航模用F16前起落架结构设计

　　这款适配RC喷气航模的前起落架结构，核心服务于缩比比例为1:5的F16像真机飞行平台，在航模起降、地面滑跑阶段承担整机前部载荷的传递与缓冲功能，是像真航模地面操控安全性的核心结构件。不同于真机起落架的高强度冗余设计，该结构在设计阶段优先平衡了像真度、结构重量与实际使用强度三者的关系，所有结构特征均参考真机前起落架的布局做等比例缩放，同时针对航模使用场景做了针对性的结构优化。

　　从实际应用场景来看，该起落架主要适配铺装平整的航模飞行场地，可承受1:5比例F16航模在滑跑阶段的垂直冲击载荷，以及转向过程中的侧向载荷，结构的缓冲行程经过反复调校，既可以吸收降落瞬间的冲击能量，避免刚性冲击传递到机身结构导致航模内部电子设备松动，也不会因为缓冲行程过长导致滑跑阶段出现点头震荡，影响起飞阶段的操控稳定性。转向机构的传动间隙控制在合理范围内，既保证转向动作的响应精度，避免地面滑跑时出现方向虚位，也预留了微小的活动旷量，抵消地面不平整带来的侧向冲击力，避免转向舵机因为刚性受力出现扫齿损坏。

　　设计思路上，整个结构采用逆向工程思路，从公开的真机前起落架影像资料中提取结构比例关系，先确定核心安装基准面的尺寸边界：起落架与机身前舱的安装底座采用矩形布局，四个安装孔的孔位间距匹配1:5 F16航模的前起落架舱内部空间，安装后整体收放轨迹不会与舱壁、舱门结构发生干涉，完全适配像真机的收放舱设计需求。缓冲支柱的主体采用套筒式结构，内部预留了弹簧与阻尼件的安装空间，支柱的倾斜角度完全参考真机的布局，保证载荷传递路径与真机一致，既提升了像真度，也让受力方向更合理，减少结构件的不必要受力。

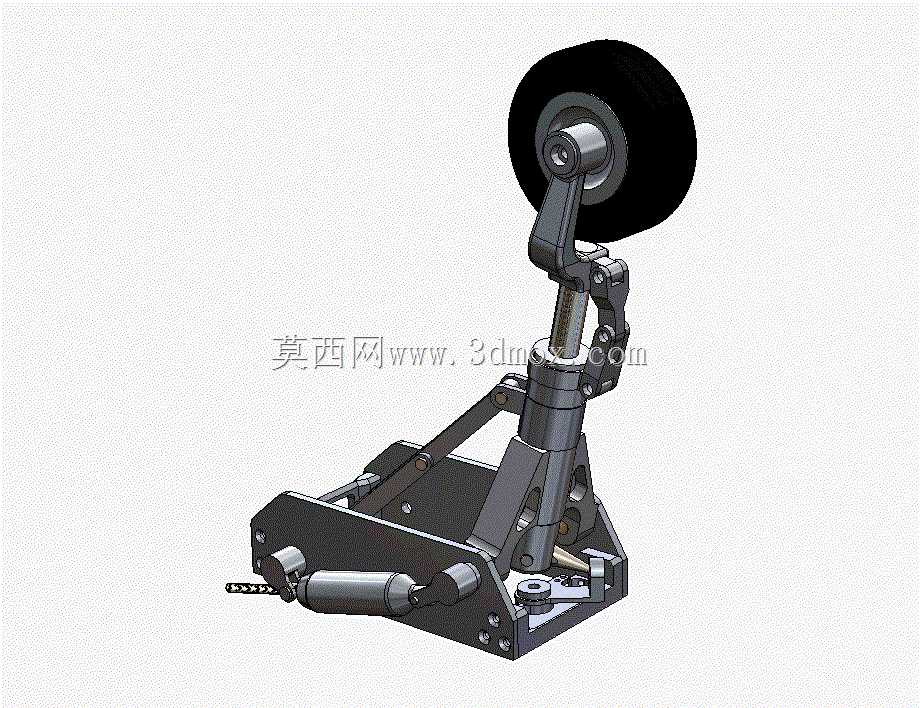

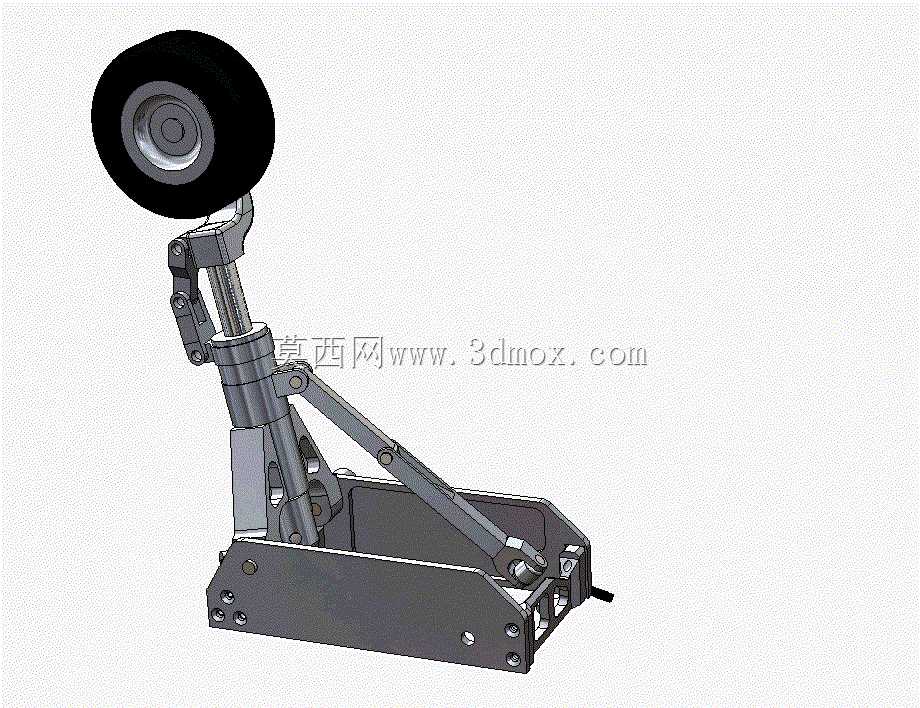

　　结构细节上，起落架的轮叉部分采用双侧支撑结构，机轮安装轴的同轴度经过严格控制，机轮转动时不会出现偏摆，降低滑跑阶段的滚动阻力。收放作动筒的安装铰点位置经过多轮调整，收放过程中作动筒的推力行程刚好匹配起落架的收放角度，到位后可以形成稳定的自锁状态，不会因为飞行中的气流扰动出现起落架意外松脱的情况。整个结构的所有铰接转动部位都预留了销轴安装孔位，装配时可以根据实际使用需求选择金属销轴或者高强度塑料销轴，兼顾强度与维护便利性。

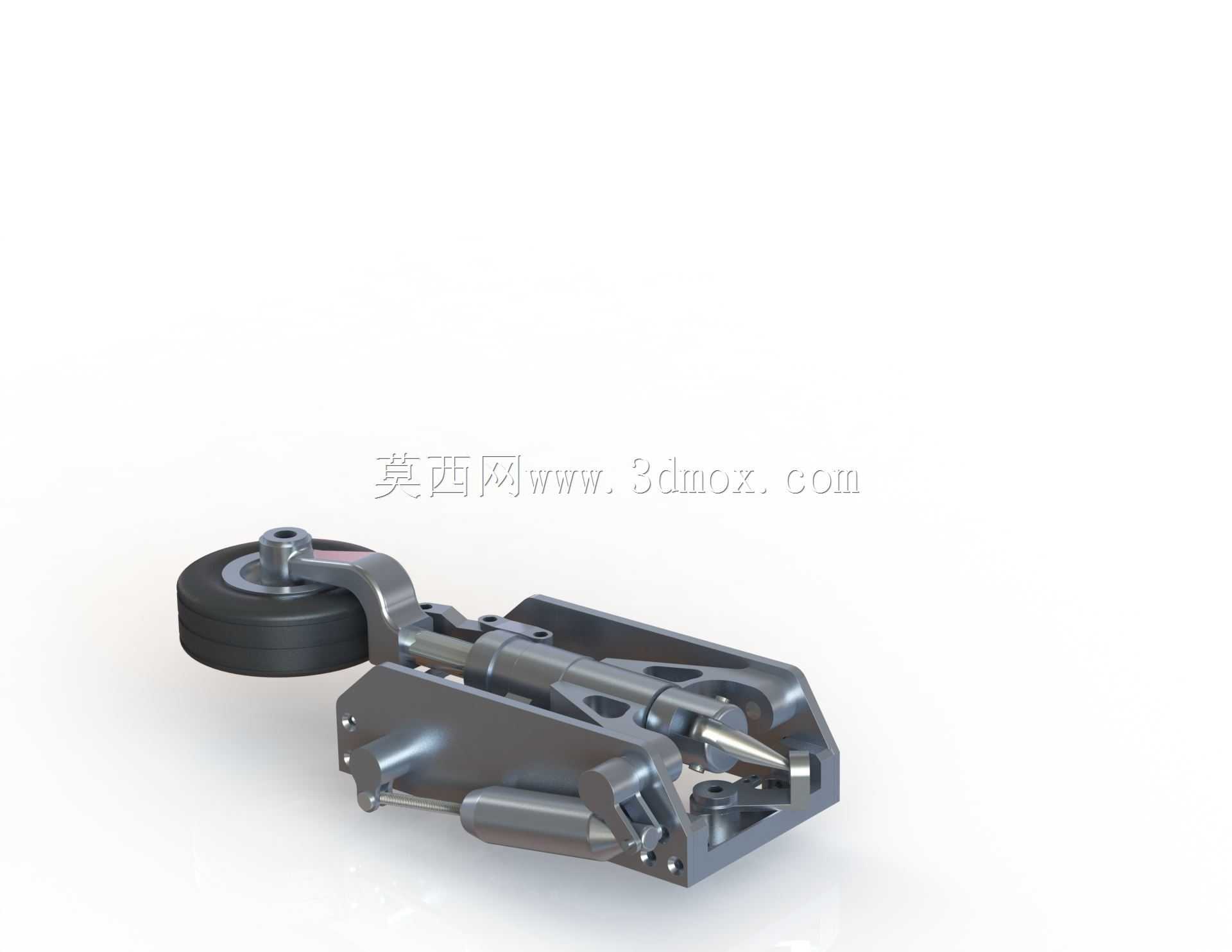

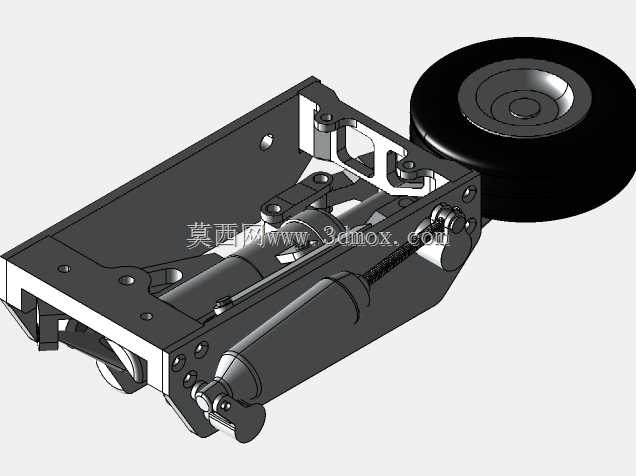

　　安装边界方面，起落架处于完全放下状态时，机轮最低点到安装底座上平面的高度经过精准测算，匹配1:5 F16航模的地面停机角，保证起飞滑跑阶段当速度达到抬前轮速度时，舵面产生的抬头力矩可以顺利让前起落架卸载，完成起飞动作。起落架处于完全收起状态时，整体轮廓尺寸可以完全容纳进航模的前起落架舱内，机轮、支柱、收放连杆都不会突出到机身蒙皮之外，不会额外增加飞行阻力。侧向安装尺寸上，轮距宽度控制在起落架舱的横向宽度范围内，转向动作时轮叉、机轮都不会与舱门结构发生剐蹭，转向最大角度满足地面滑跑时的最小转弯半径需求，不需要在地面滑行时靠人力频繁调整航模朝向。

　　从结构受力的角度来看，整个起落架的载荷传递路径非常清晰：地面冲击载荷从机轮传递到轮叉，再通过缓冲支柱传递到上部的安装底座，最终分散到机身前舱的承力框结构上，收放连杆、转向摇臂在正常滑跑阶段不承担主要垂直载荷，只负责动作传递与位置锁定，这种受力分配方式大幅降低了动作机构的受力负荷，提升了整体结构的使用寿命。缓冲支柱的侧壁做了局部加厚处理，对应转向摇臂的安装位置做了加强筋结构，避免转向时的扭矩导致支柱局部变形，所有棱角位置都做了圆角过渡，减少应力集中点，即使在粗暴降落的工况下，也不容易出现结构断裂的问题。
