带制动功能集成式行星减速伺服电机结构

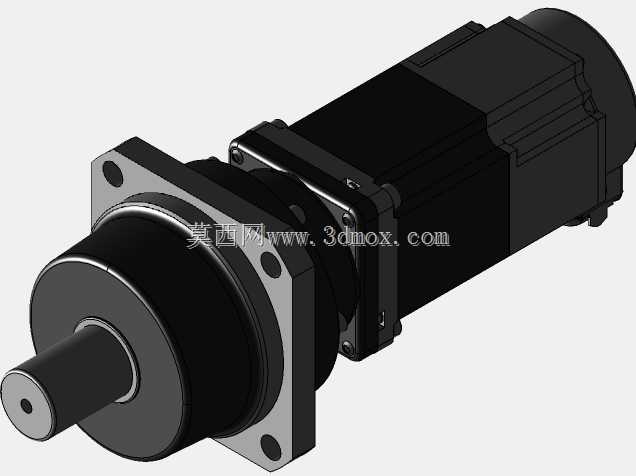

　　这款集成制动功能的行星齿轮传动电机，在自动化产线、精密机床进给、数控转台这类需要精准停位、负载保持的工况里适配性极强，很多做精密装配、机床上下料、半导体搬运设备的结构工程师做选型时，都会优先考虑这类集成化的传动单元，毕竟省去了单独匹配制动器、减速箱、电机安装同轴度的调试成本，也能压缩整套动力单元的轴向安装空间。从结构设计逻辑来看，这款产品把制动模块、行星减速级、伺服电机本体做了同轴串联集成，输出端采用法兰安装结构，安装止口与输出轴的同轴度公差控制在0.02mm以内，能直接对接设备的负载输入端，不需要额外加装过渡连接法兰，减少了传动链上的连接间隙。传动比设定为i=5，属于低减速比的行星传动结构，一级行星减速就能实现扭矩放大，

　　传动效率可以做到95%以上，相比多级减速的结构，背隙控制更有优势，适合需要频繁正反转、快速响应的传动场景。内置的制动器属于失电制动类型，当设备断电或者驱动系统给出制动信号时，制动摩擦副会在弹簧力作用下压紧，直接锁死电机后端的输入轴，通过减速级的扭矩放大之后，输出端可以保持额定负载下的位置不发生滑移，避免垂直安装轴类负载出现下坠、或者精密定位工位出现位置偏移的问题，很多垂直布置的伺服进给轴，没有外置抱闸的话很容易在停机时出现位移超差，集成式的制动结构刚好解决了这个痛点。从安装边界来看，输出法兰采用方形带安装孔的结构，四个安装孔对称分布在法兰端面，安装孔的位置度公差满足通用伺服减速电机的安装互换要求，输出轴为实心圆柱轴带键槽结构，

　　键槽的对称度公差符合GB/T 1095的标准要求，能直接通过平键传递输出扭矩，不需要额外做轴连接的定制加工。整机的外壳采用分段式拼接结构，电机段的外壳带散热筋结构，即使在额定转速下持续运行，也能通过外壳自然散热把绕组温升控制在绝缘等级允许的范围内，减速段的外壳采用高强度铝合金材质，既保证了行星齿轮内齿圈的刚性，又能降低整机的重量，制动模块被封装在电机后端与减速段之间的腔体内，完全密封的结构可以阻挡车间里的切削液、粉尘进入制动摩擦副，避免制动打滑或者磨损加剧的问题。做三维建模的时候，这款结构的建模难点主要在行星轮系的均布结构、制动摩擦副的间隙配合、以及各段壳体的同轴配合面处理，行星轮的三个行星销需要和行星架的安装孔做过盈配合设计，

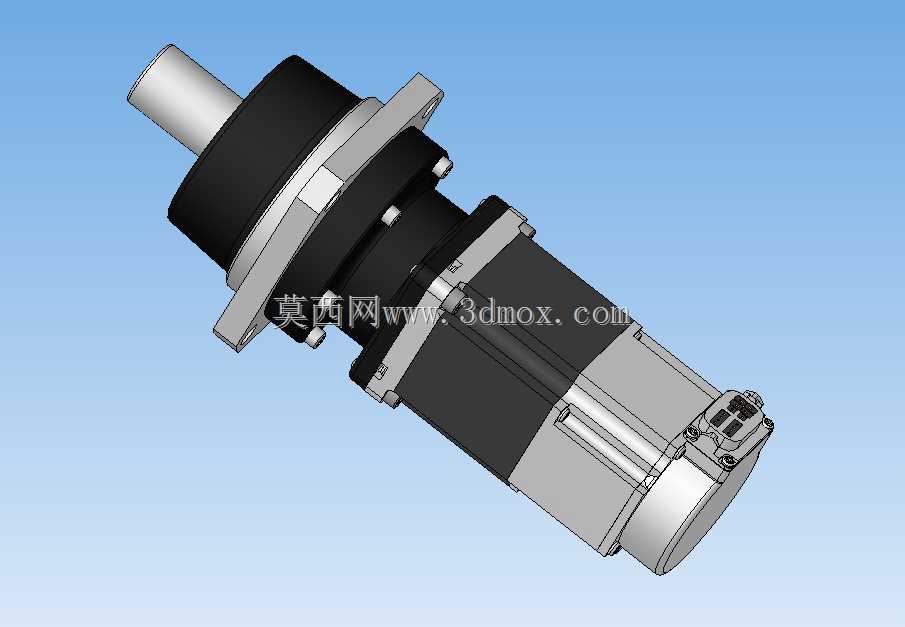

　　同时行星轮和行星销之间要预留轴承安装位，保证行星轮在绕内齿圈公转的同时可以顺畅自转；制动部分的摩擦片和花键轴的配合采用滑动花键结构，保证制动时摩擦片可以轴向移动压紧，同时传递扭矩的时候不会出现周向打滑。在实际设备应用里，这类集成电机不需要单独布置制动器的安装空间，也不用额外设计减速箱和电机的连接支架，整套动力单元的轴向长度比分体式的电机+制动器+减速箱的组合缩短近30%，对于安装空间紧凑的设备来说，能大幅优化整体布局，比如在小型加工中心的刀库驱动、自动化点胶设备的Z轴驱动、包装机械的牵引辊驱动场景里，这种紧凑结构的优势非常明显。另外，输出端的密封结构采用双唇形油封，能防止减速腔体内的润滑脂泄漏，同时阻挡外部的杂物进入减速箱内部，行星轮系采用润滑脂终身润滑设计，使用过程中不需要定期更换润滑油，减少了设备后期的维护工作量。设计时还考虑了安装的防呆特性，动力连接器和编码器连接器都布置在电机尾端的侧面，接口带定位卡扣，不会出现插错的问题，接线的时候不需要额外预留尾部的轴向操作空间，侧面接线的方式也更适合设备内部布线走管。
