WEG W22系列高效三相异步电动机结构

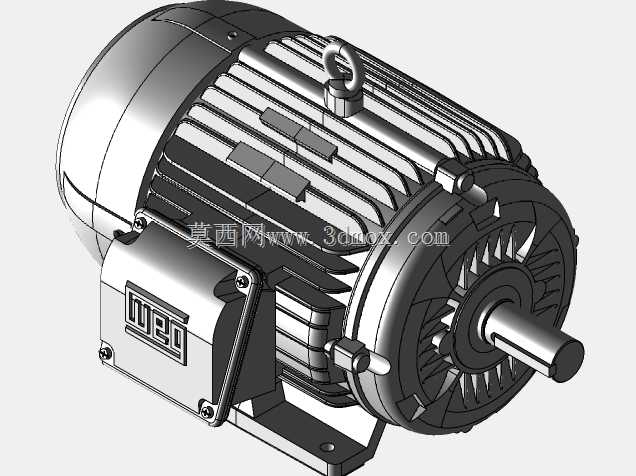

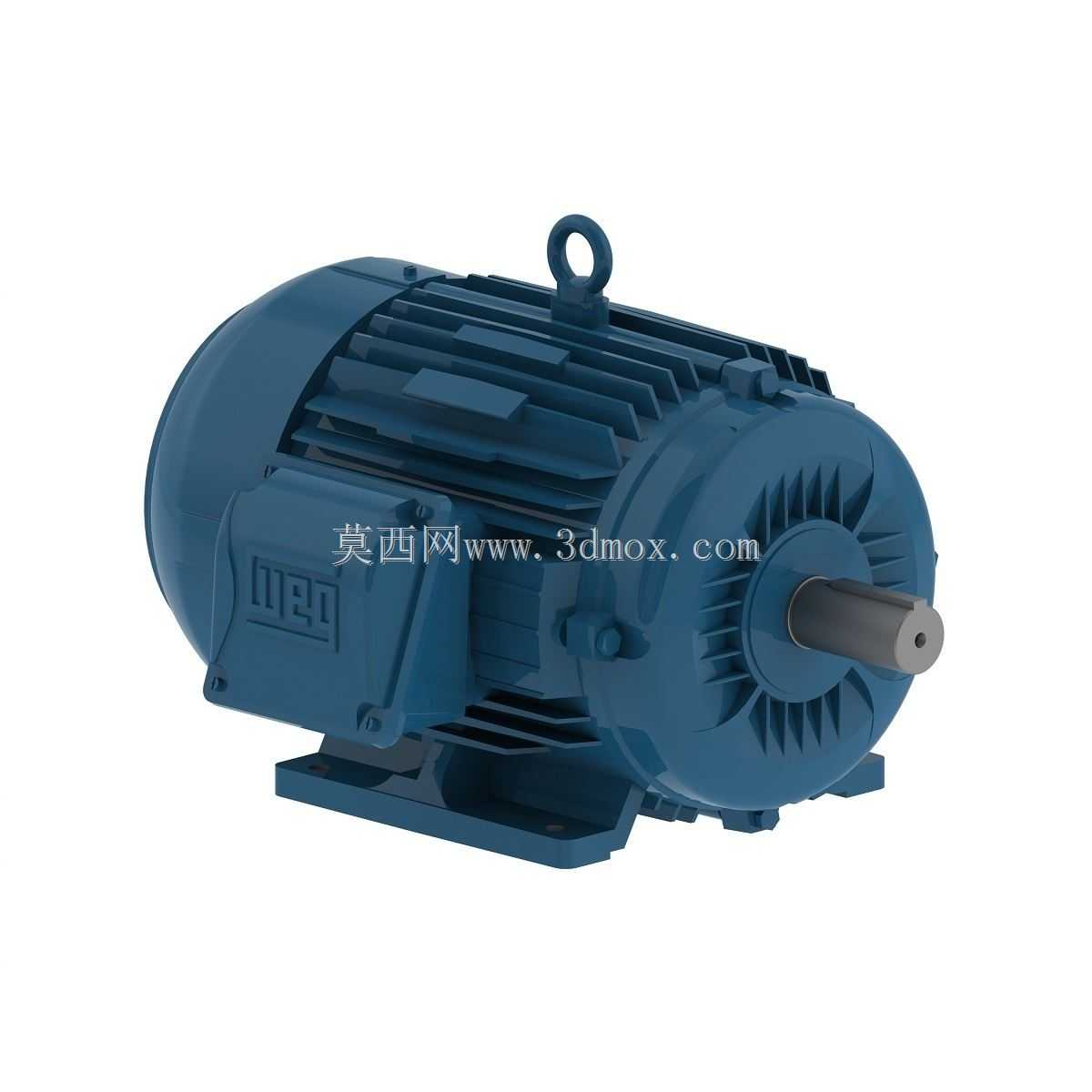

　　这款WEG W22系列高效电机的三维结构，完整还原了132M机座号低压三相异步电动机的全部装配细节，可直接用于机床辅机传动、泵类负载驱动、通用工业输送线配套等场景的设备布局校核、安装干涉检查工作。从实际工程应用角度看，这类IE3能效等级的鼠笼式异步电机，是目前离散制造业车间内应用覆盖最广的动力输出部件，不管是CA6140这类普通车床的主轴辅助传动、冷却泵驱动，还是自动化生产线的输送带辊筒动力、风机类负载配套，都能适配220/380V双电压60Hz供电场景，IP55的外壳防护等级也能满足多数机加工车间存在切削液飞溅、金属粉尘漂浮的工况使用需求。

　　建模过程中完全遵循实物的安装边界约束：底脚安装的四个螺栓孔位严格对齐132M机座号的标准安装尺寸，轴伸端的直径、键槽规格、轴伸长度完全匹配对应功率段的负载连接公差要求，接线盒的位置预留了足够的线缆弯曲空间，吊环的安装位置完全按照整机重心分布设置，方便现场安装时的吊装作业不会出现倾斜磕碰。整机散热结构采用轴向平行分布的散热筋设计，非轴伸端的冷却风罩与风叶配合，能在转子运转时形成稳定的轴向风道，把定子绕组运行产生的热量持续带走，避免长时间满载运行时出现绕组温升超标的问题。

　　结构设计上，端盖与机座的配合止口做了精准的公差还原，轴承室的位置尺寸完全对应标准深沟球轴承的装配要求，接线盒内部的接线端子排布、接地端子位置都和实物一致，外壳的加强筋分布既考虑了铸造工艺的拔模需求，也兼顾了整机运行时的结构刚性，能降低电磁振动带来的壳体共振噪音。鼠笼转子的导条与端环结构完整还原，定子冲片的叠压定位结构、绕组端部的排布空间都做了1:1的复刻，不管是用于设备前期的三维布局设计，还是做电机相关的教学演示、结构拆解学习，都能直接调用，不需要额外做结构修正。

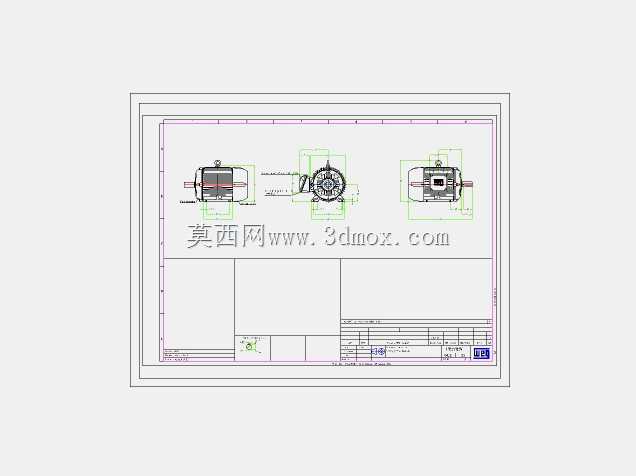

　　在做设备整体布局时，这款模型的外形尺寸完全符合实物参数，能精准校核电机与周边传动部件、防护罩、管线的安全距离，避免实际装配时出现安装干涉；轴伸端的配合尺寸可以直接匹配联轴器、带轮等传动件的安装孔径，不需要反复核对实物样本调整尺寸。机座表面的铭牌安装位、接线盒的防水密封结构、风罩的卡扣固定方式都做了细节还原，能直观呈现这类高效工业电机的完整装配逻辑，对于刚接触工业动力部件选型的结构设计人员来说，也能通过模型快速熟悉低压三相异步电机的结构组成、安装要点，在做设备选型时能更精准地匹配安装空间、负载适配的相关要求。
