MT4108外转子无刷电机定子转子结构

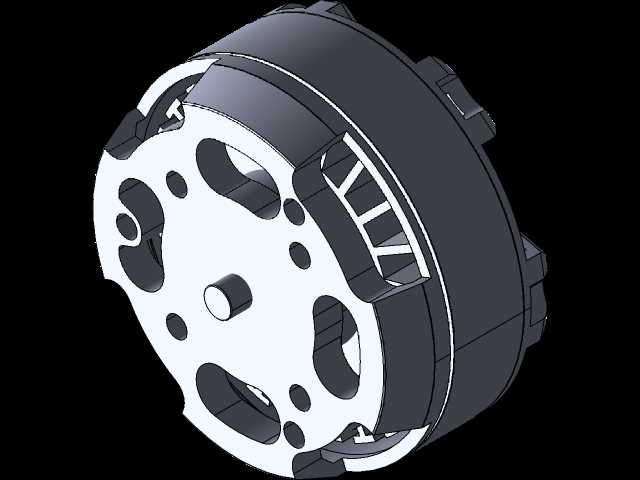

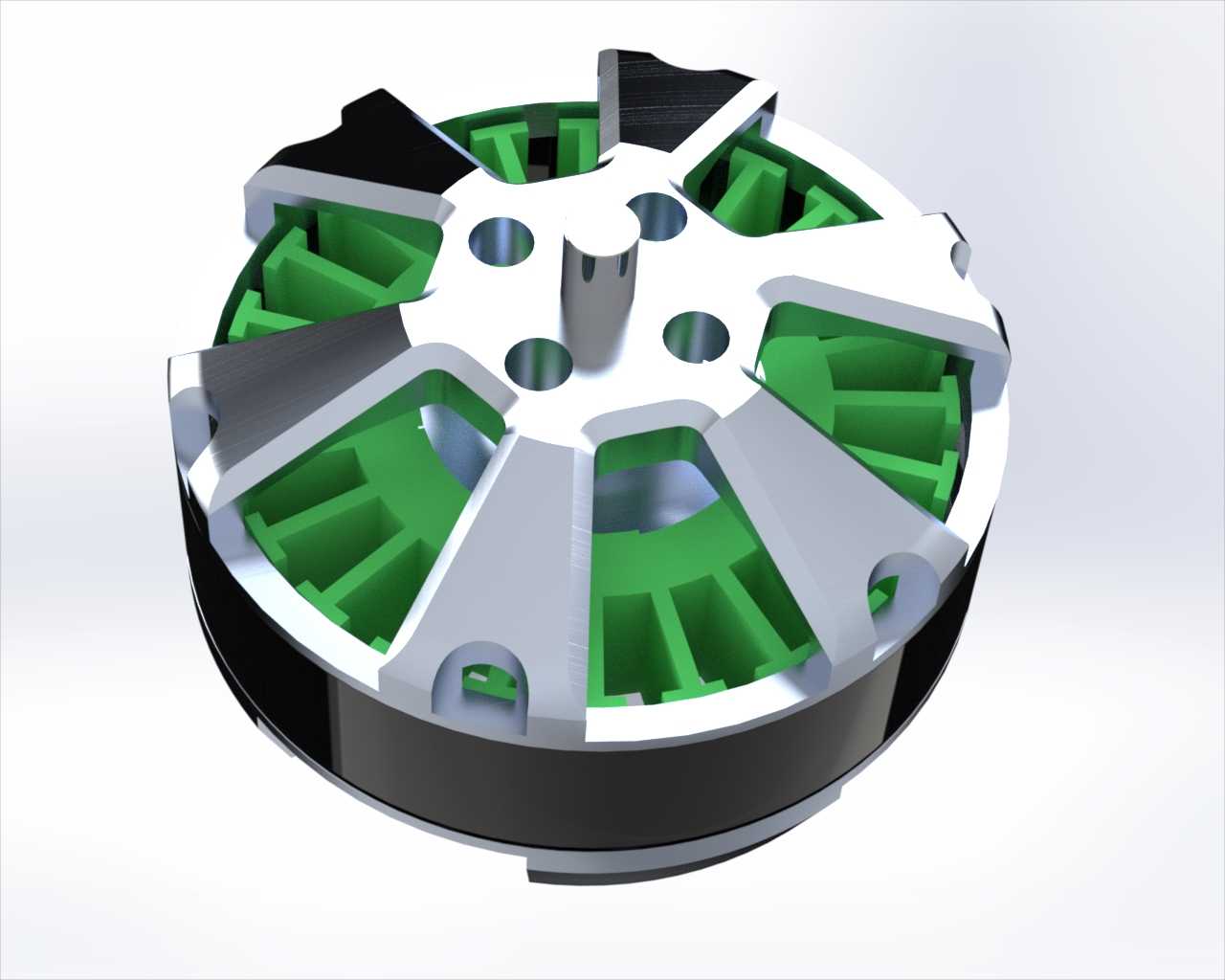

　　这款外转子无刷动力部件的结构设计，核心围绕高功率密度输出场景做适配，常见于中小型多旋翼无人机、小型航模固定翼、桌面级精密传动转台这类对动力重量比要求严苛的应用场景，区别于传统内转子无刷结构，外转子设计将永磁体贴装在旋转外壳内侧，定子绕组固定在中心基座上，转动惯量匹配更适配大直径低转速螺旋桨的负载特性，不需要额外搭配大减速比齿轮组就能直接输出合适扭矩，减少了传动链路的间隙与能量损耗。从结构细节来看，定子部分采用多槽集中绕组布局，铁芯冲片为高导磁硅钢片叠压而成，槽内绝缘结构做了适配自动化绕线的让位设计，绕组端部高度控制在极低范围，既压缩了轴向整体尺寸，也降低了端部漏磁带来的效率损失；中心基座上预留了四个对称分布的安装通孔，

　　孔位做了沉台设计，安装时螺丝头部不会突出基座平面，能保证与安装面完全贴合，中心轴孔与输出轴采用过盈配合加定位销的组合固定方式，能承受高转速下的径向跳动与轴向拉力，避免长时间运转出现轴芯松动的问题。外转子外壳采用高强度铝合金一体车削成型，外壳外侧做了多道辐射状加强筋，既提升了外壳整体结构强度，也在旋转过程中带动空气形成定向气流，直接吹拂定子绕组表面带走热量，解决高负载工况下的绕组温升问题；外壳内侧贴装的永磁体为径向充磁排布，磁钢与外壳内壁之间涂覆耐高温结构胶，同时在磁钢两端加装不锈钢挡圈，防止高转速下磁钢受离心力作用脱落。设计过程中重点平衡了气隙尺寸与输出性能的关系，气隙控制在0.2-0.3mm区间，

　　既避免加工装配公差导致转子与定子出现扫膛问题，也尽可能减小气隙磁阻提升磁能利用率；绕组出线位置在基座侧面预留了专用过线槽，线卡固定位能避免飞行或运转过程中出线被拉扯断裂，出线端的焊盘做了镀锡加厚处理，大电流通过时不会出现虚焊发热问题。安装边界上，这款动力部件的整体外径适配常用的13-15寸螺旋桨安装位，轴向总长度控制在能适配多数中小型无人机机臂安装座的尺寸范围，安装孔位的中心距与市面上主流同级别动力座完全通用，不需要额外做安装转接件就能直接替换同规格老旧动力部件；转子外壳上端面预留了螺旋桨安装定位孔，能直接适配快拆桨座结构，现场更换螺旋桨不需要额外工具就能完成锁紧。实际使用中，

　　这类结构的无刷动力部件在额定负载区间内的运转效率能达到85%以上，相比同功率等级的有刷电机，没有碳刷磨损带来的维护需求，连续运转寿命能提升数倍，同时电磁干扰水平更低，不会对搭载的精密传感器、控制电路造成信号干扰；定子铁芯的槽极配比经过优化，转矩脉动控制在极低水平，低速运转时不会出现明显的卡顿抖动，搭配正弦波电调驱动时能实现非常平滑的转速调节，不管是作为航模动力输出，还是作为精密转台的驱动部件，都能满足运转平稳性的要求。结构建模过程中，所有配合面的公差都按照精密机械加工的常规精度做了预留，轴承安装位的公差采用基孔制过渡配合，既能保证轴承外圈与转子外壳的固定强度，也方便后期维护时的轴承拆卸更换；绕组部分的模型做了等效简化，既保留了绕组的实际排布形态与占用空间，也不会因为绕组细节过于复杂影响整体装配干涉检查的效率，设计阶段就提前验证了所有部件的装配路径，不会出现安装时部件互相干涉无法装配的问题。
