机用平口夹紧工装结构设计

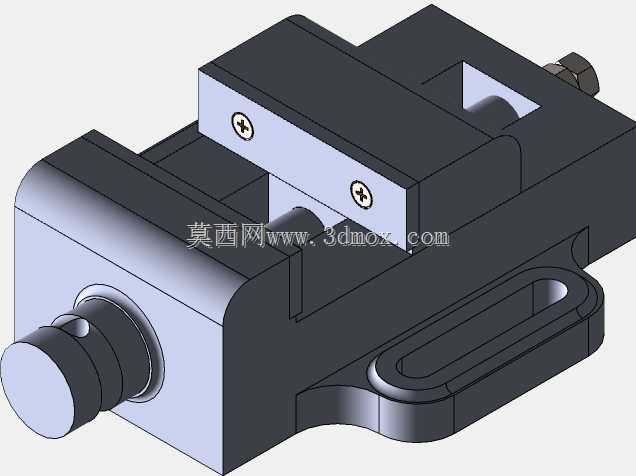

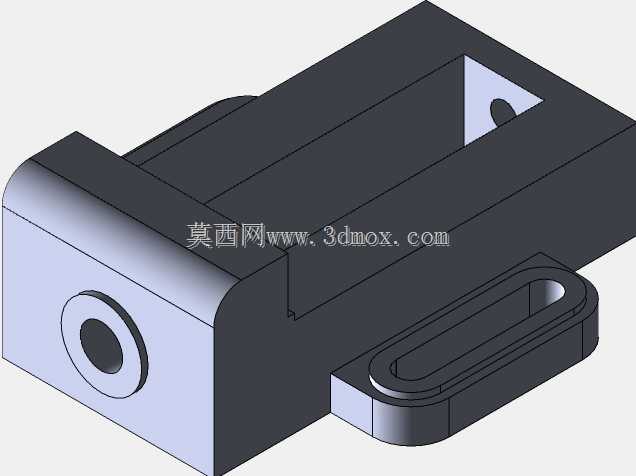

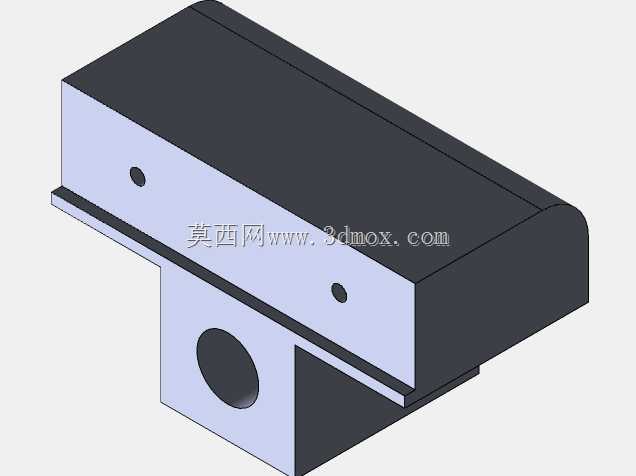

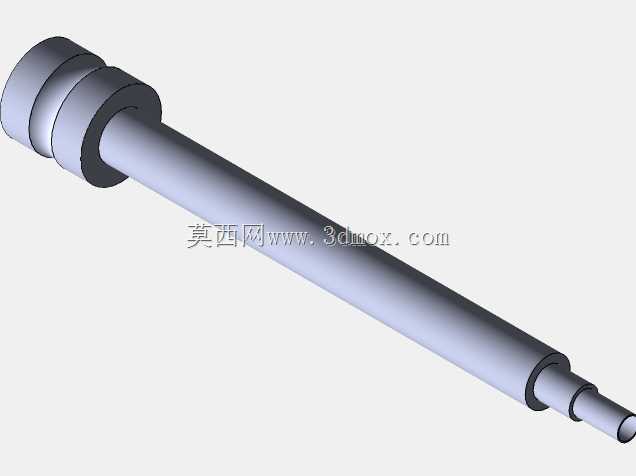

　　这款夹紧工装是机床加工工位上最常用的工件固定单元，日常在铣床、钻床、磨床甚至普通钳工台的工位上都能见到它的身影，核心作用是在切削、钻孔、打磨等加工作业中牢牢固定待加工坯料，避免工件受切削力作用发生位移、振颤，最终保证加工尺寸精度与形位公差符合图纸要求。从结构设计逻辑来看，这款工装采用了固定钳身搭配活动钳口的经典布局，固定钳身作为整个工装的承载基座，底部预留了标准的T型槽安装位，可直接通过T型螺栓与机床工作台完成锁紧固定，安装时需保证钳身定位基准面与机床进给方向的平行度误差控制在0.02mm/m以内，避免后续装夹工件出现坐标系偏差。活动钳口的驱动采用丝杠副传动结构，转动端部的操作手柄即可带动活动钳口沿钳身的导向导轨做直线往复运动，

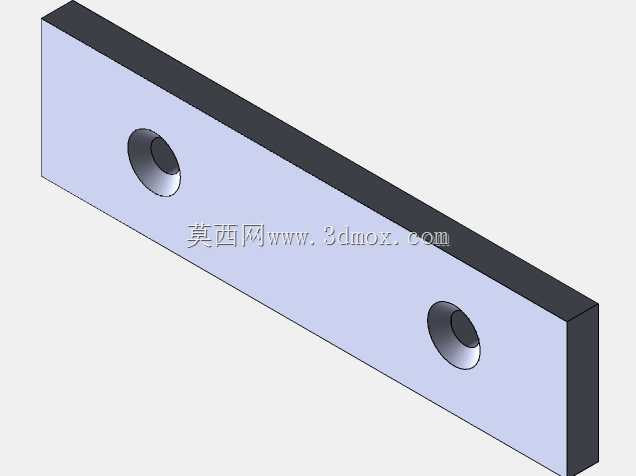

　　实现钳口的开合动作，丝杠的导程经过匹配设计，既保证了足够的夹紧力输出，又能让操作人员快速调整钳口开度，适配不同尺寸的待加工工件。钳口部位采用了可拆卸的硬化钳口板设计，两块钳口板通过十字槽螺钉分别固定在固定钳身与活动钳口的安装面上，钳口板的夹持面加工有细密的防滑齿纹，能够在夹紧时增大与工件表面的摩擦力，即便是承受较大的铣削侧向力也不会出现工件打滑的情况；当钳口板长期使用出现磨损、齿纹钝化后，只需拧下固定螺钉即可快速更换备件，无需整体更换钳身，大幅降低了工装的维护成本。导向结构是保证工装夹紧精度的核心部分，活动钳口与钳身导轨的配合面经过精密研磨，配合间隙控制在合理范围内，既不会因为间隙过大导致活动钳口在夹紧时出现上翘、偏摆，

　　也不会因为间隙过小导致开合动作卡滞，日常维护时只需定期在导轨配合面涂抹润滑脂，即可保证动作顺畅，延长工装使用寿命。工装的整体外形尺寸适配常规中小型机床的工作台安装边界，钳身整体采用高牌号铸铁铸造而成，经过时效处理消除内应力后再进行机加工，能够保证长期使用不会出现形变，维持装夹精度；钳身侧面设计的长条形凹槽是排屑与清洁结构，加工过程中产生的切屑、切削液可以顺着凹槽流出，不会堆积在导轨配合面内影响活动钳口的正常动作。在实际生产场景中，这类工装可以装夹的工件类型十分广泛，从规则的方形、矩形金属坯料，到通过辅助V型块加持的轴类零件，都可以实现稳定装夹，部分场景下还可以通过搭配角度垫铁实现倾斜角度的工件装夹，完成斜面、斜孔的加工作业。

　　设计过程中充分考虑了操作的人机工程性，操作手柄的转动半径设置在操作人员站立操作时的舒适施力区间，无需借助加力杆即可输出足够的夹紧力，避免过度施力导致丝杠变形或者工件被夹伤；钳身的所有棱角都做了倒钝处理，避免操作人员在安装、调整工装时被尖锐边角划伤。从受力角度分析，工装在夹紧状态下，丝杠的轴向力会均匀传递到活动钳口，再通过钳口板作用在工件上，固定钳身的受力会通过底部的安装螺栓传递到机床工作台，整个受力路径经过优化，没有应力集中的薄弱部位，能够承受常规铣削、钻削作业的切削力冲击，不会出现结构断裂或者形变的问题。
