汽车盘式制动卡钳与制动转子结构设计

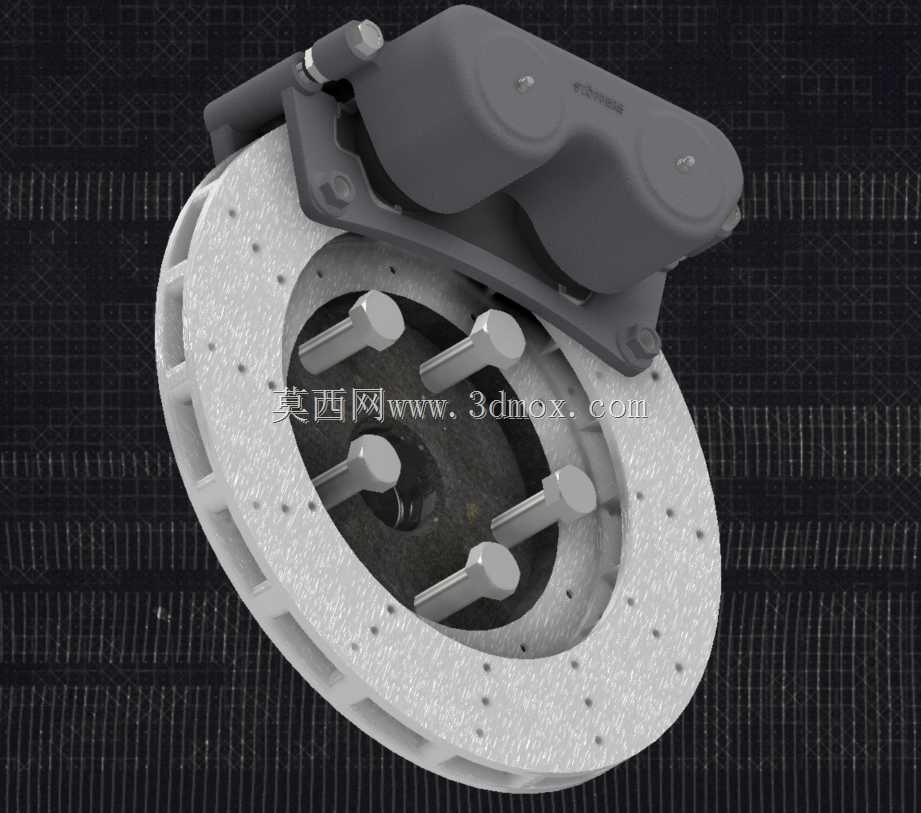

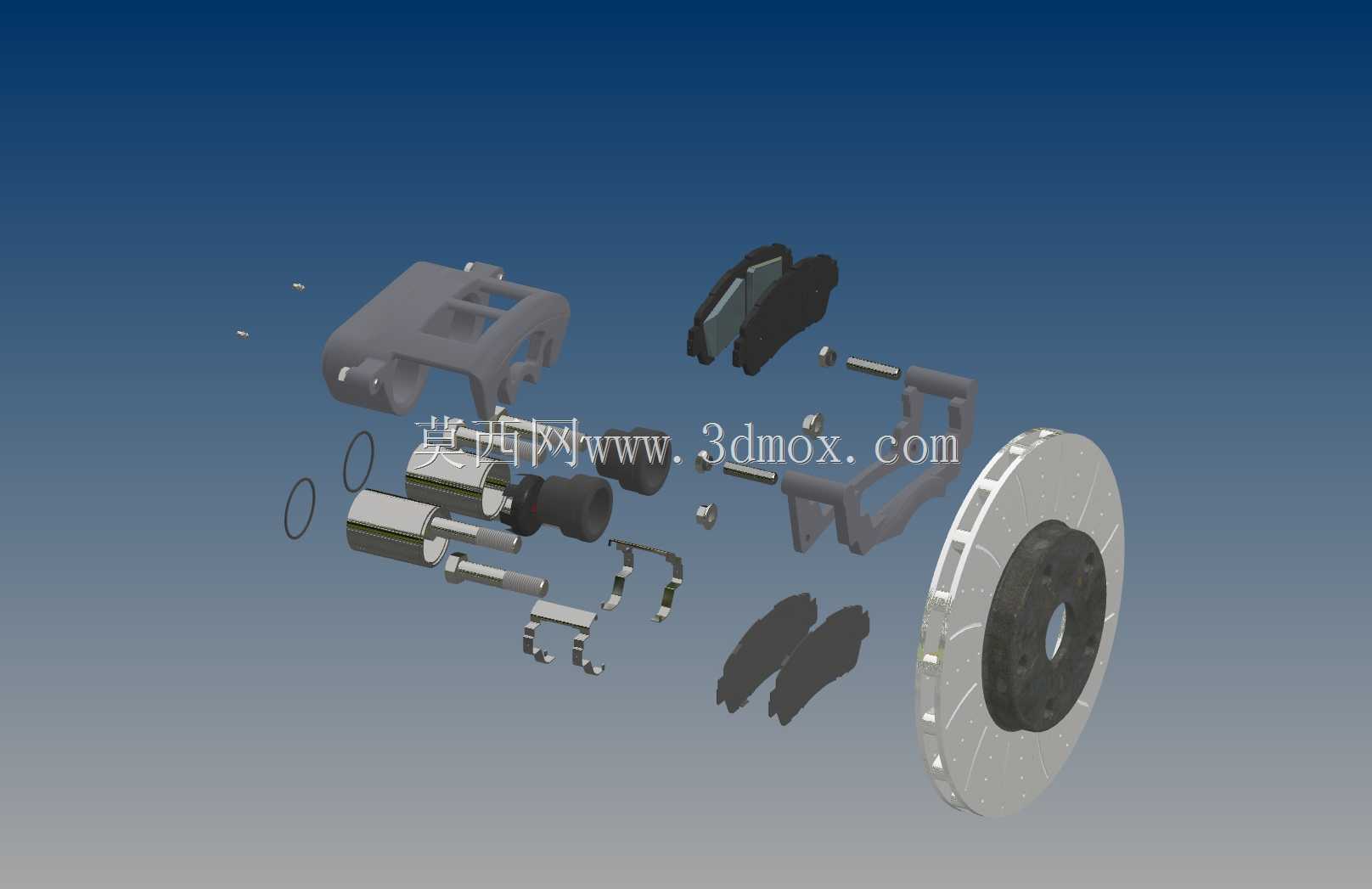

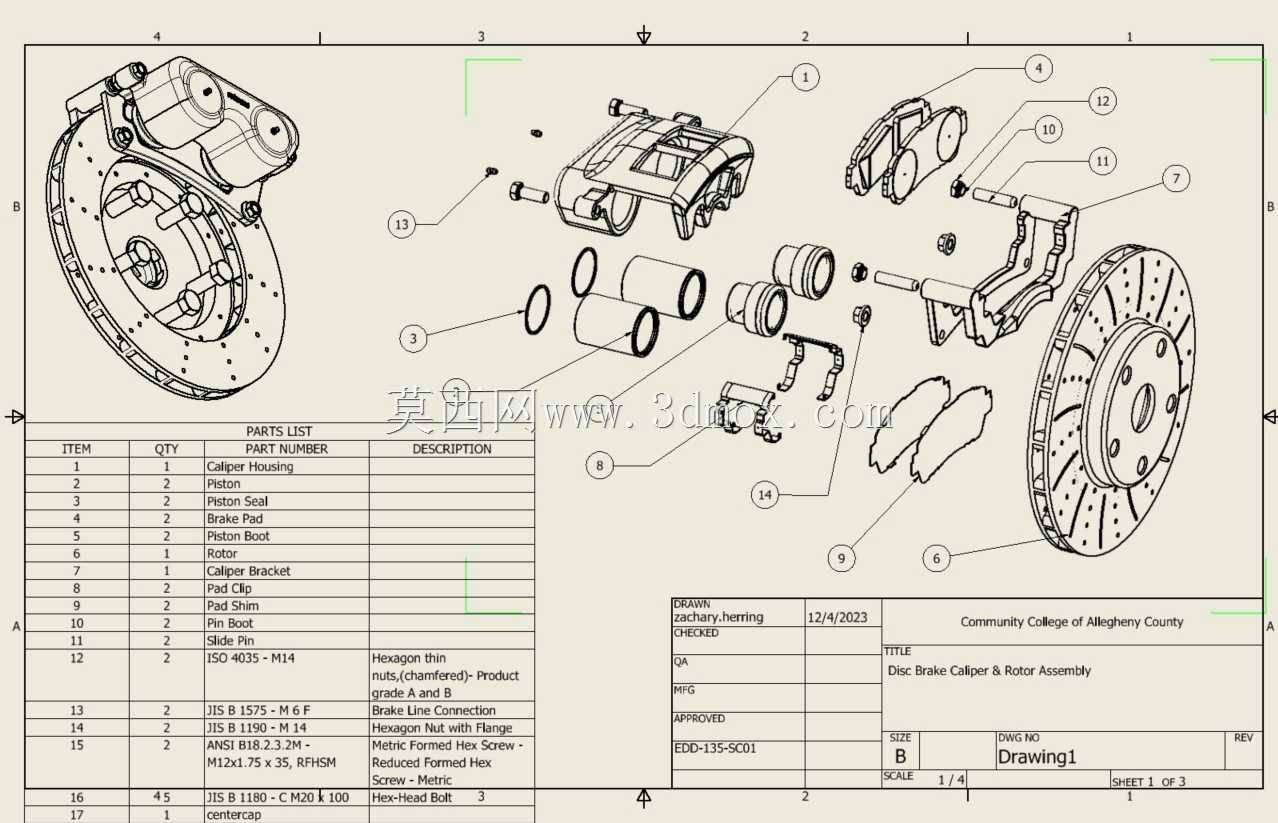

　　这套盘式制动卡钳与制动转子的三维结构，完整还原了乘用车辆浮动式盘刹的核心装配关系，在日常的整车制动系统匹配、底盘零部件逆向开发、职业院校制动系统教学演示场景中都能直接作为结构参考使用。实际装车工况下，这套总成承担着车辆行驶过程中减速、驻车的核心功能，当制动管路传递液压推力时，卡钳内部的活塞会推动内侧摩擦片贴合制动盘端面，同时卡钳本体沿导向销浮动，带动外侧摩擦片同步夹紧制动盘，通过摩擦副的滑动阻力将车轮的转动动能转化为热能耗散，实现车辆的减速动作。从结构设计逻辑来看，这套模型还原了量产浮动卡钳的典型设计思路：卡钳本体采用铸铁一体铸造成型的桥部结构，预留了摩擦片磨损后的退让间隙，导向销位置设计有防尘套安装槽，避免行车过程中泥沙、

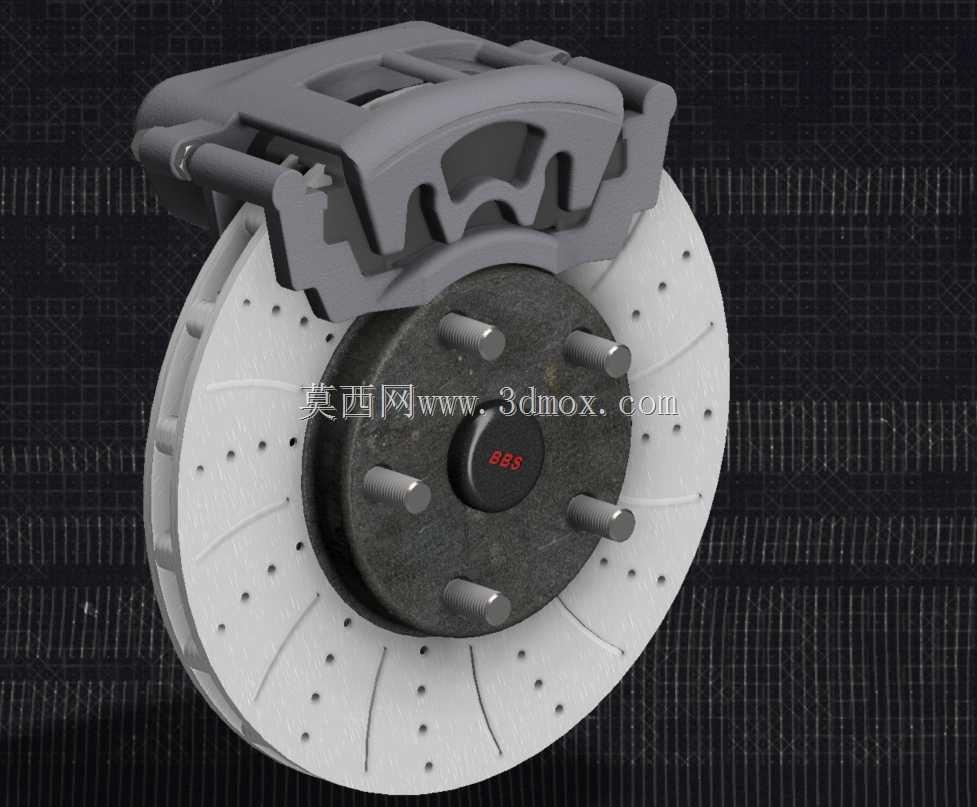

　　水渍进入销孔导致卡钳回位不良；制动盘采用通风划线打孔结构，盘面的径向通风道在车轮转动时可形成泵风效应，带走连续制动产生的高温，盘面的钻孔与划线一方面可以刮除摩擦片表面的磨屑，避免磨屑在摩擦面形成磨粒磨损，另一方面可以排散雨天制动时摩擦面的水膜，缩短湿滑路面的制动响应距离。安装边界层面，这套卡钳的安装耳位完全对应量产车型的转向节安装孔位，中心孔与轮毂轴承的配合公差符合乘用车底盘装配的通用要求，制动盘的有效摩擦半径、卡钳活塞的作用面积经过匹配计算，可满足1.6-2.0L排量乘用车辆的制动力矩需求，卡钳本体的外轮廓避让了轮毂辐条的常见造型，适配16寸及以上规格的乘用车轮毂，不会出现装车后卡钳与轮毂干涉的问题。结构细节上，

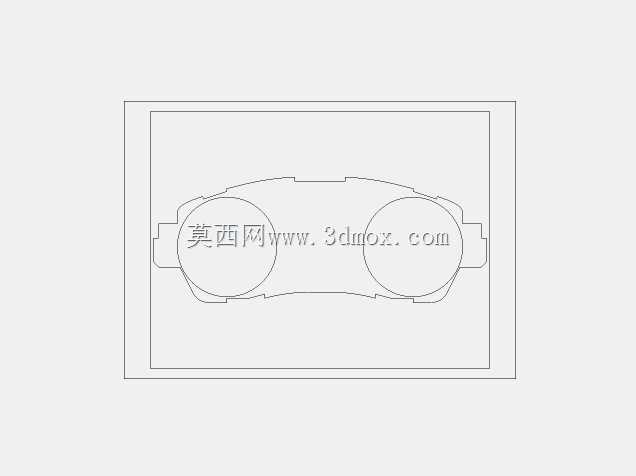

　　模型还原了摩擦片的减震片、卡钳的放气螺钉、制动盘的轮毂固定螺栓孔等细小特征，摩擦片的背板与摩擦材料层做了明确的结构区分，卡钳的活塞密封圈槽、防尘圈槽的尺寸符合液压制动元件的密封设计规范，可直接用于制动系统的结构受力分析、装配工艺模拟，也可作为汽车维修教学的拆解演示模型，帮助从业者直观理解盘式制动器的工作逻辑与装配关系。在制动系统的匹配设计中，这类结构的卡钳因为浮动式的设计特性，相比固定式对向活塞卡钳结构更紧凑，成本更低，同时维护便利性更好，是当前民用乘用车辆前轮制动的主流配置，模型中还原的制动盘通风道角度、卡钳桥部的加强筋结构，都参考了量产成熟产品的设计方案，能有效避免制动过程中卡钳共振产生的制动异响问题，同时制动盘的打孔分布也做了动平衡考量，减少高速制动时的方向盘抖动问题。
