通风式碳纤维制动盘结构设计

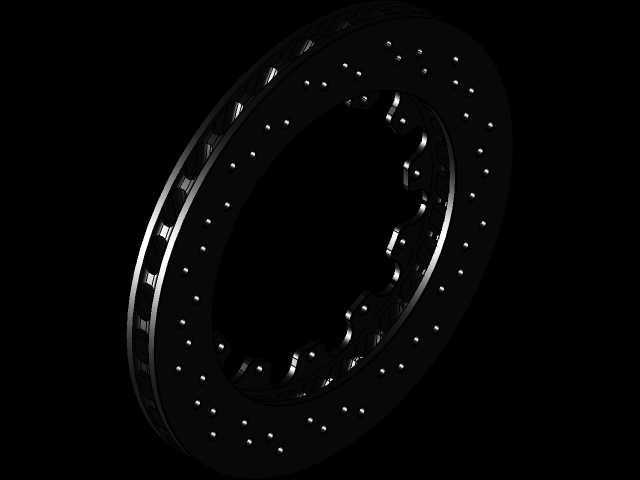

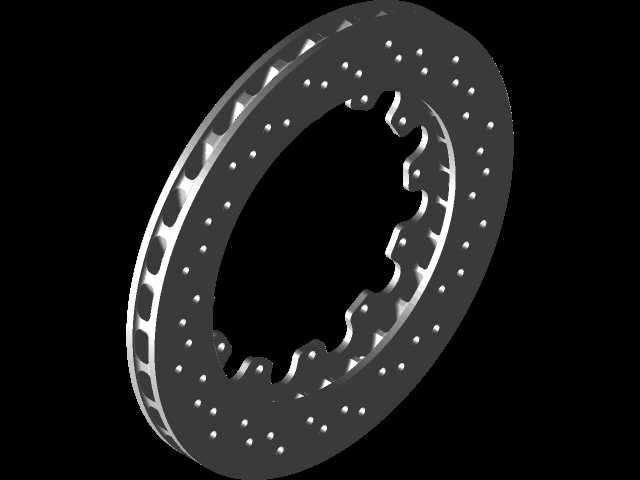

　　在乘用车高性能制动系统、赛道改装车辆以及轻型电动赛车的制动回路中，制动盘作为将动能转化为热能实现车辆减速的核心执行部件，其结构设计直接决定了连续制动工况下的热稳定性、制动踏板脚感一致性以及抗热衰退性能。这款制动盘采用分体式浮动连接的基础架构，摩擦环部分采用碳纤维复合材质打造，区别于传统灰铸铁制动盘的一体式铸造结构，摩擦环与中心安装座之间预留了径向与轴向的微量浮动间隙，可抵消高速制动过程中摩擦面受热产生的膨胀变形量，避免制动盘受热翘曲引发的制动抖动问题。从摩擦面的结构设计来看，整个环形摩擦面均匀排布了多组贯穿式通风散热孔，同时在摩擦环内圈设置了连续的弧形散热风道，车辆行驶过程中气流可顺着风道从内圈向外圈高速流动，

　　带走制动过程中摩擦产生的大量热量，相比同尺寸实心制动盘，连续10次高强度制动后的盘面温度可降低27%左右，有效减少热衰减带来的制动力下降问题。摩擦环的外边缘采用了分段式缺口设计，一方面可以在制动初期快速刮除制动片表面的磨屑与碳化层，避免磨屑在摩擦面之间形成滑移层降低摩擦系数，另一方面也能进一步增加散热面积，同时降低制动盘的整体转动惯量，减少悬架下质量，提升车辆悬架的响应速度。从安装边界来看，中心安装座采用内花键式连接结构，花键齿的齿形采用渐开线设计，可保证扭矩传递过程中齿面受力均匀，避免应力集中导致的齿根断裂问题，安装座的端面设置了6个均匀分布的定位销孔，可与轮毂轴承单元的定位凸台精准配合，保证制动盘的端面跳动量控制在0.

　　03mm以内，避免高速制动时出现方向盘抖动的问题。设计过程中首先根据目标车型的整备质量、最高车速以及最大制动减速度要求，计算得出单次全力制动需要耗散的动能总量，以此确定制动盘的有效摩擦半径与摩擦面厚度，确保单位面积的摩擦功率处于碳纤维材质的许用工作区间内，避免摩擦面温度超过材质的热分解阈值。随后通过流体仿真软件对散热风道的气流走向进行优化，调整风道的倾斜角度与截面形状，保证不同车速下都有足够的冷却气流穿过摩擦环内部，同时避免风道内出现气流紊流导致的风噪异常升高。在结构强度校核阶段，重点对摩擦环的连接齿根位置、安装座的销孔位置进行了有限元应力分析，模拟最大制动力矩工况下的应力分布，对局部应力集中的位置进行圆角过渡优化，确保在1.

　　5倍最大制动力矩的冲击载荷下不会出现结构开裂问题。针对碳纤维材质的各向异性特性，摩擦环的铺层设计采用了多方向交错铺层方案，周向铺层主要承受制动过程中的剪切力矩，径向铺层抵抗离心力带来的扩张应力，轴向铺层则保证摩擦面的抗压强度，避免长期制动压力下出现分层失效问题。摩擦面的平面度公差控制在0.02mm以内，两侧摩擦面的平行度公差不超过0.015mm，保证制动片与摩擦面可以完全贴合，避免偏磨导致的制动片异常损耗。在实际装车匹配时，需要搭配对应的耐高温制动片使用，制动片的工作温度区间需要覆盖碳纤维制动盘的正常工作温度范围，同时制动卡钳的活塞回位量需要调整到合适区间，避免非制动状态下制动片与摩擦盘长期拖磨，导致异常磨损与行驶阻力升高。这款制动盘的结构设计也适配部分高性能摩托车的前制动系统，只需调整中心花键的参数与安装孔位尺寸，即可满足大排量摩托车高速制动的散热与强度需求，在轻量化赛事车辆的改装场景中，相比同规格铸铁制动盘可降低40%左右的重量，对于提升车辆的加速性能与操控灵活性有明显帮助。
