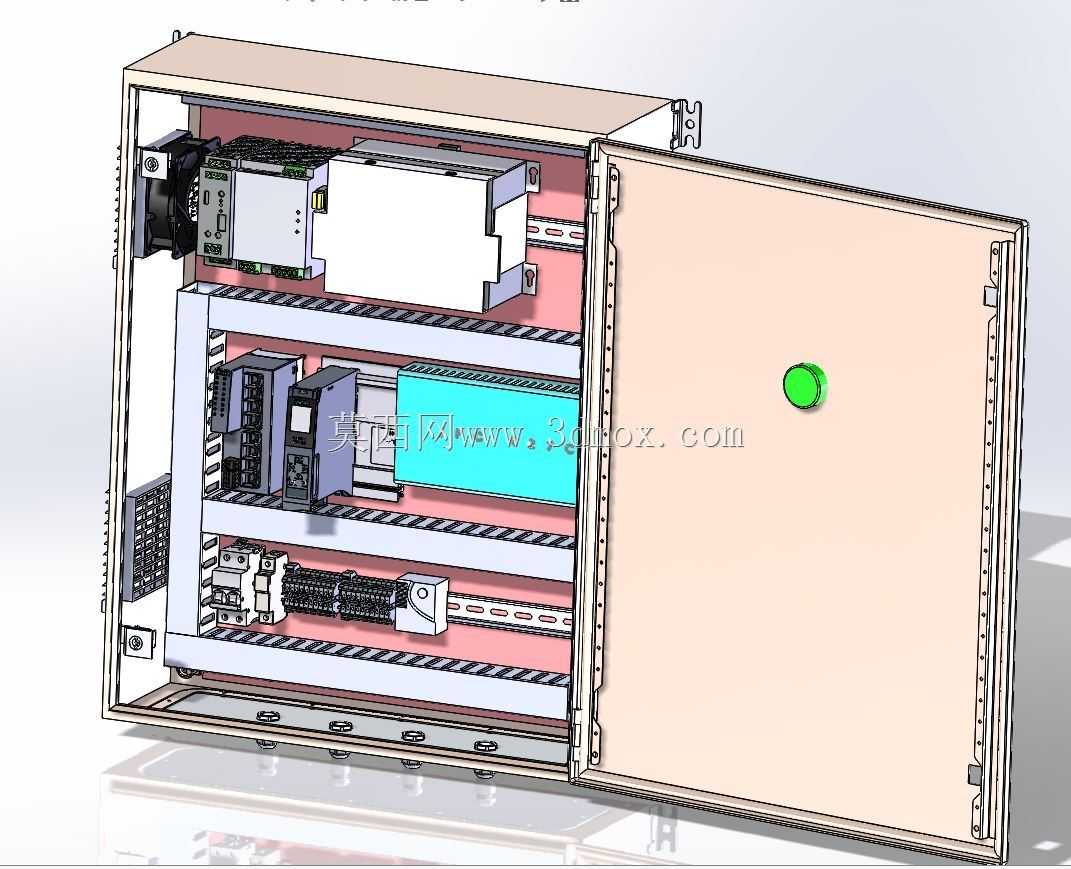

这套敞开式PLC培训机柜面向工业自动化教学、电气装配训练和低压控制系统演示场景,柜体采用单开门结构,门板处于开启状态后,内部安装空间、元件分区、走线通道和固定方式都能够直观呈现。与现场封闭运行的配电柜相比,培训类柜体更强调观察性、可拆装性和教学演示效率,因此在结构布置上不仅要满足电气安装规范,还要让学员清楚看到控制器、电源、端子、继电器、开关器件和线槽之间的装配关系。

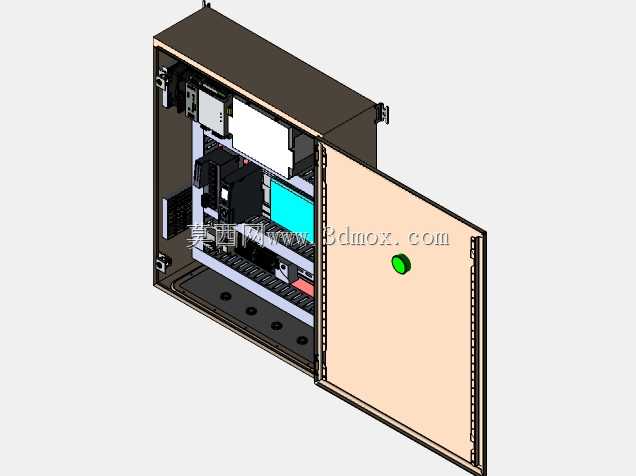

柜体外形采用立式矩形箱壳,主体由侧板、背板、顶底板、前门框和铰链门板组成。门板外侧设置圆形锁钮或操作按钮位置,门轴侧预留铰链安装边界,门锁侧保留锁杆与门框贴合间隙。柜体背部上方可见挂装固定结构,适合墙面安装或支架固定;底部设置多个电缆引入位置,可配合格兰头、护线圈或走线槽使用。实际建模时需要重点控制柜体外形宽度、深度、高度以及门板开启半径,避免在实训室布置时与周边操作台、座椅或通道发生干涉。
内部空间按照电气控制回路的功能层级进行分区。上部区域布置较大体积的电源或驱动类元件,元件前方保留散热和接线空间;中部区域以PLC控制器、信号模块、开关电源和相关自动化器件为核心,安装在横向DIN导轨或安装板上,便于学员识别输入、输出、通信和供电接口;下部区域集中布置端子排、小型继电器、接线端子和辅助元件,靠近电缆入口,方便外部信号线、电源线和负载线进入后快速端接。
柜内采用多层横向安装梁形成阶梯式布置,这种方式比单块平整安装板更适合教学展示。每层安装梁之间保留足够垂直距离,用于放置线槽、线缆弯曲半径和手工具操作空间。强弱电线路在布局上尽量分槽走向,电源线、动力回路线与PLC信号线保持间距,减少干扰,也便于学员理解柜内布线原则。线槽与导轨平行布置,端子排靠近维护侧,模块前方留出插拔端子和检查指示灯的视线空间。
从结构设计思路看,培训机柜并不单纯追求紧凑,而是在安全、规范和可教学之间取得平衡。元件之间需要保留拆装余量,PLC模块的卡扣、端子排的螺钉、继电器底座和导线端头都应处于可操作位置;柜体框架边缘需要考虑折边强度,避免门板反复开启后产生变形;安装梁与侧板连接位置应设置可靠固定孔位,使较重的电源模块和控制器安装后不会产生晃动。背板与安装梁之间可根据工艺选择螺栓连接或点焊后喷涂,三维设计时应明确紧固件位置和装配顺序。
门板设计兼顾封闭防护与教学操作。门关闭后可覆盖内部带电元件,满足日常管理和安全防护要求;门开启后,内部所有元件正面朝向观察者,适合课堂讲解、接线训练和故障排查。门板上的圆形绿色部件可作为锁具、急停旁指示按钮或演示操作点使用,若作为按钮安装位,需要在门板内侧预留按钮螺母、接线余量和标识牌空间。门框四周应考虑密封条位置,以便在需要时提升防尘能力。

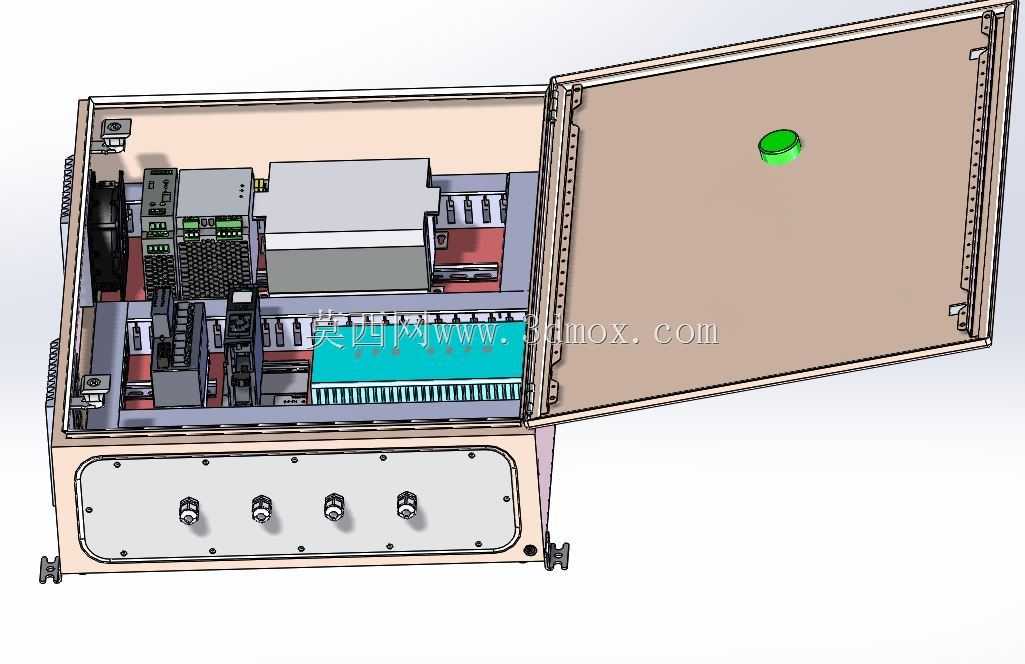

柜体下部电缆入口区域承担外部线路接入功能。多根电缆从底部进入后,可通过绑扎梁、固定夹或线槽分配到不同功能区。电源进线宜直接通向开关和保护器件,再经开关电源转换后供给PLC与传感器;控制信号线则进入端子排,再转接到PLC输入点;输出线可经中间继电器或端子排连接到外部执行机构。这样的路径在模型中通过元件高度和线槽方向得到体现,能够帮助初学者建立从进线、保护、控制到输出的完整电气概念。
在实际使用场景中,这类机柜可放置于自动化实训教室、电工技能考核工位、设备调试培训区或企业内部培训车间。学员可在柜内完成PLC接线、传感器信号接入、继电器回路搭建、端子排压接、线槽布线和故障复位等训练。对于三维建模人员而言,建模重点不只是箱体外壳,还包括DIN导轨、线槽、端子排、模块单元、铰链、门锁、安装孔、电缆入口和层间间距的表达。装配关系应体现真实安装逻辑:导轨先固定在梁上,元件再卡扣到导轨上;线槽沿走线方向连续布置,转角处预留线缆弯曲空间;门板铰链与门框同轴,门体开启角度不应与柜内突出元件碰撞。
安装边界方面,柜体背部挂装孔需要与墙面支架或立式支架孔距匹配,前方应保留门板完全打开和人员蹲坐接线的空间;侧面保留散热与维护距离,底部电缆引入区不得被台架遮挡。若柜体长期用于教学,还应在结构上考虑重复接线带来的维护需求,例如端子排区域预留备用点位,线槽盖板可反复拆卸,PLC模块周围保留标签条位置。整体模型通过开门展示和分层布置,把低压控制柜的机械结构、电气装配和教学功能结合在同一套柜体中。
