人体心脏解剖结构高精度三维实体造型

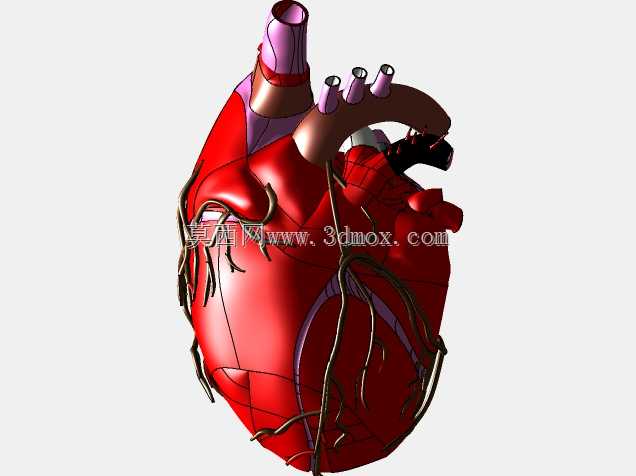

　　在医学教学、临床术前模拟、医疗器械研发等场景中，精准的人体器官三维模型是不可或缺的基础载体，本次完成的心脏三维造型，完全参照成人心血管系统的真实解剖比例构建，覆盖了心脏外部心肌轮廓、进出心腔的主动脉、肺动脉、肺静脉、上下腔静脉等大血管结构，同时还原了心脏表面冠状动脉、冠状静脉的走行分布，每一处血管分支的管径、转折角度都贴合临床解剖的实测数据，能够满足不同场景下的结构展示与仿真需求。从设计思路上，建模初期先通过断层解剖数据提取心脏各腔室的轮廓边界，先构建心肌层的实体基础，区分左心房、左心室、右心房、右心室的壁厚差异——左心室壁厚度约为右心室壁的2.5倍，这一结构特征直接对应体循环与肺循环的压力差需求，建模时严格把控壁厚渐变过渡，

　　避免出现壁厚突变导致的结构失真。在大血管衔接部分，重点处理了主动脉根部与左心室流出道的衔接曲面，保证血管与心肌连接位置的平滑过渡，同时还原了主动脉弓上的头臂干、左颈总动脉、左锁骨下动脉三个分支的开口位置与夹角，肺动脉干分叉为左右肺动脉的角度也完全匹配真实解剖参数，肺静脉与左心房的四个连接点位的位置偏差控制在1mm以内，符合医学仿真的精度要求。心脏表面的冠状血管系统采用样条曲线沿心肌表面投影构建路径，再通过扫掠生成血管实体，保证血管始终贴合心肌外表面走行，不会出现悬空或嵌入心肌的错误，血管管径从主干到分支逐级递减，还原真实的血管树分布特征。从安装与使用边界来看，该模型整体最大外轮廓尺寸约为120mm85mm90mm，

　　与成人心脏的真实尺寸一致，既可以单独拆分各部件用于解剖教学的结构拆解展示，也可以导入流体仿真软件用于心血管血流动力学的模拟计算，在介入医疗器械研发场景中，模型的血管内腔曲面可以直接作为球囊、支架等器械的适配测试载体，验证器械在血管内的通过性与贴壁效果。不同于工业机械零件的规则化建模，心脏这类生物软组织模型的建模难点在于不规则曲面的连续性控制，建模过程中全程采用G2连续曲面构建外轮廓，保证模型在3D打印制作实体教具时不会出现曲面棱线，打印完成的实体模型触感与真实器官的轮廓弧度一致。在医学教学场景中，该模型可以配合剖面切割功能展示心腔内部的二尖瓣、三尖瓣、主动脉瓣、肺动脉瓣的位置与形态，帮助医学生快速理解心脏的血流路径：

　　体循环回流的静脉血经上下腔静脉进入右心房，通过三尖瓣进入右心室，泵入肺动脉完成肺循环氧合后，经肺静脉回流左心房，通过二尖瓣进入左心室，再泵入主动脉输送至全身。在临床术前规划场景中，该模型可以根据患者的CT影像数据做个性化调整，还原患者特定的血管变异、冠脉狭窄位置等病理特征，帮助术者提前预判手术路径，降低术中风险。建模时特意区分了不同结构的材质属性区分，心肌部分采用哑光红色实体，大血管根据动静脉属性区分色调，动脉血管采用偏亮的红棕色，静脉血管采用偏暗的紫红色，冠状动脉采用更深的棕褐色，方便展示时快速区分不同结构，无需额外标注即可清晰识别各部分的解剖归属。模型的所有结构均为实体建模，不存在破面、非流形几何等问题，能够直接对接3D打印、有限元分析、虚拟仿真等不同下游应用场景，不需要额外的几何修复工作，大幅降低使用者的前处理成本。对于心血管医疗器械研发人员而言，该模型的标准解剖结构可以作为产品设计的基准参照，在设计人工瓣膜、血管支架、心脏封堵器等产品时，可以直接在模型上测量对应位置的尺寸参数，验证产品的尺寸适配性，减少产品研发阶段的实体试验次数，缩短研发周期。在虚拟仿真教学场景中，该模型可以绑定动画属性，模拟心脏的收缩与舒张运动，配合血流粒子效果直观展示心动周期的全过程，相比传统的平面解剖挂图，三维立体模型能够让学习者从任意角度观察心脏结构，理解各结构之间的空间位置关系，解决传统教学中空间结构难以展示的痛点。
