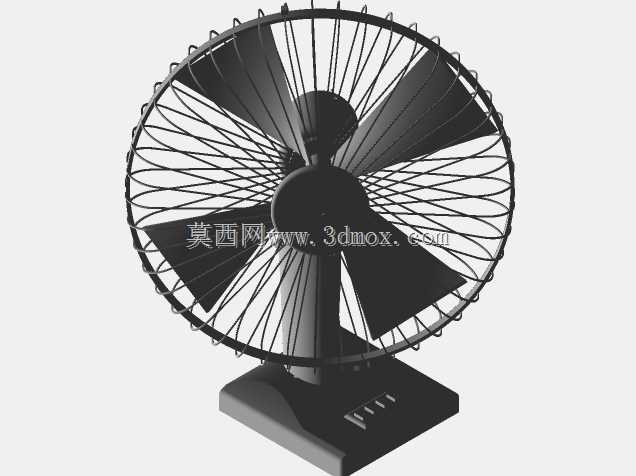

台式桌面电风扇整机结构三维数模

　　这款台式桌面风扇的三维结构数模，完整还原了民用小功率送风设备的全部装配关系，可直接用于小家电产品的结构迭代、教学演示以及运动干涉校验工作。从实际应用场景来看，这类小尺寸台扇主要适配桌面近距离送风需求，常见于办公工位、学生宿舍、小型操作台等局部降温场景，相比落地扇占用空间更小，送风指向性更强，可通过俯仰角度调整覆盖不同高度的送风区域。数模构建过程中优先还原了各部件的安装边界：底座部分预留了控制按键的安装位与配重块的容纳空间，底部的防滑脚垫安装槽深度与直径完全匹配常规橡胶脚垫的装配尺寸，底座与立柱的连接位置做了止转结构设计，避免长期俯仰调整后出现连接松动的问题。网罩部分采用前后分体式结构，前网罩与后网罩通过外圈的卡扣结构实现紧固定位，

　　网丝的排布密度既满足安全防护要求，避免手指触碰运转中的扇叶，又不会过度阻挡气流降低送风效率，网罩中心的装饰盖位置预留了品牌标识的粘贴平面，与扇叶前端的电机轴端盖间隙控制在1.5mm，避免运转过程中出现剐蹭异响。扇叶采用五叶斜切设计，叶片的曲面弧度经过气流优化，在较低转速下即可实现稳定的送风流量，同时降低运转过程中的风切噪音，扇叶与电机轴的连接位置做了D型轴孔匹配，搭配轴端的锁紧卡扣可完全限制扇叶的径向与轴向窜动，长期高速运转也不会出现松脱问题。作为风扇核心动力部件的电动机转子，数模中完整还原了转子铁芯、转轴、端环的结构尺寸，转子与定子的装配间隙控制在0.3mm，既保证运转过程中不会出现扫膛问题，又能最大化磁通量转换效率，

　　转轴两端的轴承安装位同轴度公差控制在0.02mm以内，可有效降低运转过程中的径向跳动，延长轴承使用寿命。整机的俯仰调节结构设置在立柱与机头的连接位置，调节阻尼通过内置的弹簧垫片实现，调整角度范围覆盖水平向上20度到向下15度，可满足不同坐姿下的送风角度需求，机头后部的电机外壳预留了散热格栅开孔，可保证电机长时间运转时的热量及时散出，避免过热烧毁。整个数模的装配逻辑完全匹配实际量产的装配工序，所有部件的连接位置都预留了合理的安装公差，不存在无法装配的干涉结构，可直接导出工程图用于零部件的开模打样，也可用于流体仿真分析时的模型简化基础，帮助设计人员快速验证不同扇叶曲面的送风效率差异，缩短产品研发周期。
