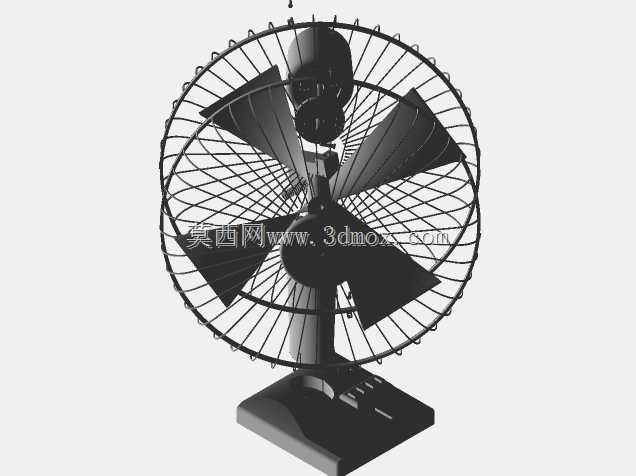

台式桌面风扇整机结构拆解三维数模

　　日常办公与民用场景中，桌面台式风扇是小范围空气循环、局部降温的常用电器，这款拆解结构的三维数模，完整还原了台扇从外装到内部核心构件的全部装配关系，可直接用于结构教学、产品改型设计的参考基底。从实际使用场景出发，这类台扇多放置于办公桌、家用书桌、宿舍台面等狭小平面，因此底座的配重设计与支撑边界是建模时优先考量的部分，数模中底座采用下宽上窄的梯形支撑结构，底部接触平面的轮廓尺寸控制在150mm至180mm区间，既保证放置时的抗倾覆稳定性，又不会过多占用桌面有效使用面积，底座内部预留的走线槽与配重块安装位，也完全匹配实际量产产品的装配逻辑。扇头部分的拆解结构清晰呈现了网罩、扇叶、电机壳体、俯仰调节机构的配合关系，

　　前后网罩采用卡扣式连接结构，网丝的排布间距控制在12mm以内，符合民用电器的安全防护间隙要求，避免使用过程中手指误入扇叶运转区域；扇叶采用四叶前倾式设计，叶型曲面的扭转角度经过气流效率优化，运转时可在低转速下实现更大的送风量，同时降低风切噪音，数模中扇叶与电机输出轴的配合位采用D型轴孔设计，可保证传动过程中无打滑空转问题。俯仰调节机构位于扇头与支撑立柱的连接位置，数模中还原了阻尼转轴的结构细节，调节角度覆盖水平向上15度至向下20度区间，可满足不同坐姿高度的送风角度需求，支撑立柱与底座的连接采用卡扣加螺丝的双重固定方式，既方便装配时的快速定位，也能保证长期使用后的结构连接强度。从建模逻辑来看，

　　所有构件的装配间隙均按照实际注塑件的公差要求预留，网罩与扇叶的安全间隙不小于20mm，避免扇叶运转时与网罩发生剐蹭，电机壳体的散热筋结构也完整还原，可保证电机长时间运转时的热量有效散出，整机的外轮廓尺寸控制在300mm左右的扇头直径，总高度不超过450mm，完全适配桌面放置的尺寸边界。
