卧式长料木材车削加工专用设备结构

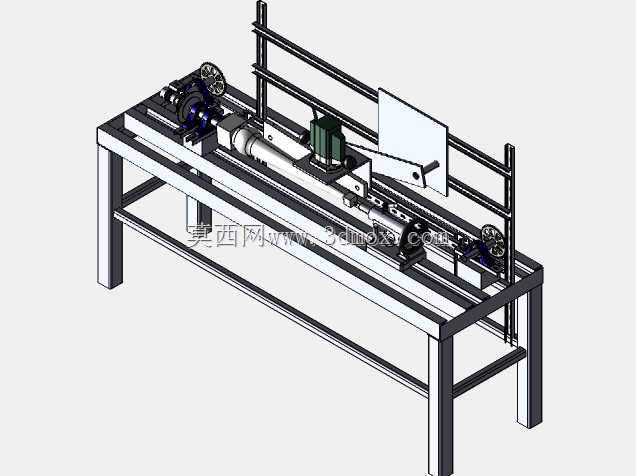

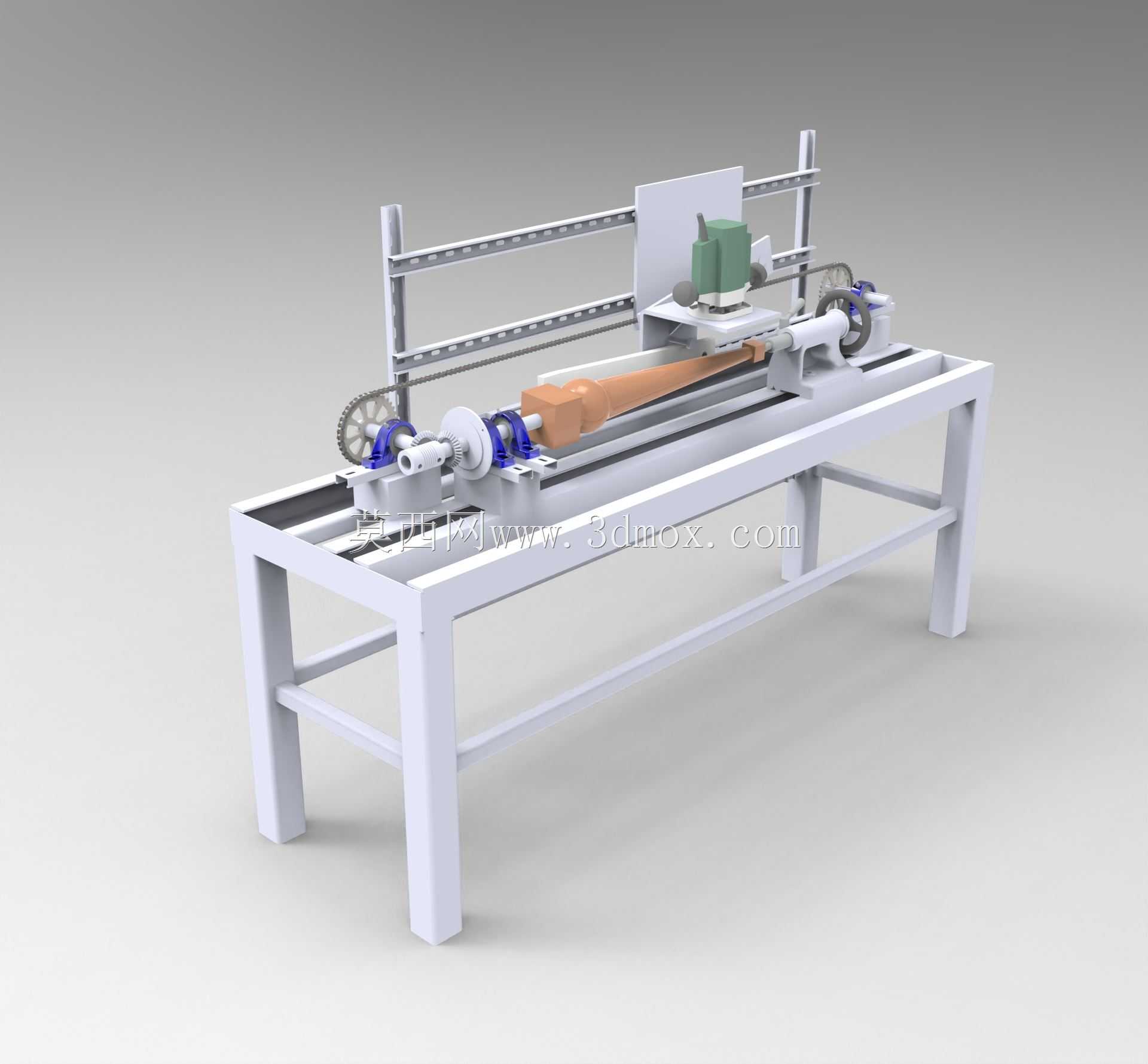

　　这款卧式布局的木材回转加工设备，主要面向实木型材的外圆仿形车削作业场景，常见于木艺加工工坊、仿古家具构件生产车间、户外园林木作加工点位，可适配长度在1.2米至2.2米区间的长条实木坯料，完成圆柱面、锥面、阶梯回转面、规则曲面轮廓的车削成型，替代传统手工靠模车削的低效作业模式，也可适配小批量定制化木构件的加工需求，无需复杂的工装换型即可完成不同截面轮廓的木料加工。设备整体采用方管焊接机架作为承载基体，机架底部设置六处可调支撑脚，可适配车间不平整地面的安装调平需求，机架总宽度控制在0.85米，总长度2.8米，安装时仅需预留单侧0.6米的上下料操作空间、后侧0.4米的维护空间即可完成部署，对小型加工车间的空间适配性较强。

　　床身部分平行布置两根高精度直线导轨作为进给运动的承载导向副，导轨安装面经过铣削加工保证平行度公差控制在0.1mm/米范围内，避免进给运动过程中出现卡滞或加工轮廓偏差。设备的主轴装夹端采用三爪可调顶尖与尾座活动顶尖配合的装夹结构，尾座顶尖可沿床身端部的导轨滑动调整位置，适配不同长度的木料装夹需求，装夹时两端顶尖嵌入木料预先加工的中心孔内，配合侧边的拨杆带动木料随主轴同步回转，主轴转速可根据木料材质、加工余量调整，硬木材质加工时采用低转速大进给参数，软质松木类加工时可提升转速保证表面光洁度。横向进给滑台搭载在纵向导轨之上，滑台通过齿轮齿条传动实现沿木料长度方向的自动进给，滑台上方安装高速旋转的铣削动力头，

　　动力头的进给轨迹可通过靠模杆与预设仿形模板的贴合实现随动，加工前将对应轮廓的仿形模板安装在床身侧方的模板安装架上，靠模杆在弹簧预紧力作用下始终贴合模板轮廓，进给过程中动力头随靠模杆的轨迹调整横向吃刀量，最终加工出与模板轮廓一致的回转木构件，这种靠模仿形的结构无需复杂的数控系统即可完成规则曲面的加工，设备制造成本与后期维护难度远低于数控木工车床，适合小微加工主体的使用需求。设备的传动系统采用分动设计，主轴回转运动由独立的减速电机通过链传动传递动力，进给运动由另一台调速电机驱动，可根据加工需求独立调整进给速度与主轴转速的匹配关系，避免不同加工工序下的参数干涉。动力头的切削部分设置有可调节的防护罩，可阻挡车削过程中飞出的木屑，

　　防护罩下方预留排屑间隙，加工产生的木屑可直接落入床身下方的收集区域，便于作业后集中清理。设备的电气控制元件集中安装在床身侧方的电气安装盒内，操作按钮布置在机架前端的操作位，操作人员站在设备前端即可完成启停、进给速度调整、主轴正反转控制的全部操作，无需往返走动调整参数。从结构设计逻辑来看，这款设备优先考虑了小型木加工场景的实用性，没有冗余的功能结构，所有运动部件的维护点位都设置在设备外侧，日常润滑、易损件更换无需拆解主体机架，导轨副配备刮屑板，可在进给运动过程中自动刮除导轨表面附着的木屑与粉尘，延长导轨的使用寿命。尾座部分设置有快速锁紧手柄，调整装夹长度时扳动手柄即可解锁尾座的滑动状态，推到位后扳下手柄即可完成锁紧，无需螺栓紧固，可缩短上下料的辅助作业时间。靠模架的安装位置设置有多组等距安装孔，可适配不同长度、不同轮廓的仿形模板安装，换产时仅需更换模板、调整靠模杆的预紧压力即可切换加工品类，换型时间可控制在15分钟以内，适配小批量多品类的木构件加工需求。设备整体的重心落在机架的几何中心位置，满负载加工长料时不会出现翘头或晃动问题，机架焊接后经过时效处理消除焊接应力，长期使用不会出现床身变形导致的加工精度下降问题。
