实验室教学用柱塞式手动迷你注塑装置

　　这款手动柱塞式迷你注塑装置，核心定位是填补小型教学实验室、个人原型开发场景下的小批量塑料件成型设备空白，区别于工业级大型注塑机的高占地、高能耗、高投入特性，整套装置采用纯手动驱动结构，无需外接液压站、气动源或者大功率加热控制机柜，仅需桌面级安装空间即可完成部署，适配空间有限的高校数控实验室、创客空间、小型产品原型工作室的使用需求。

　　从实际应用场景来看，这类小型注塑装置主要承担三类作业任务：第一类是教学场景下的注塑工艺实操训练，学生可以通过手动操作完整经历原料装填、加热熔融、柱塞施压、充模保压、冷却定型、开模取件的全流程，直观理解热塑性塑料注塑成型的核心工艺逻辑，不需要在大型工业设备上进行高风险、高成本的实操训练；第二类是小型塑料零件的小批量生产，针对尺寸在50mm以内的小型塑料结构件、实验用非标塑料夹具、教具配件等产品，单次注塑周期控制在数分钟内，单批次几十件的生产需求不需要启动大型注塑设备，大幅降低小批量试制的成本与准备周期；第三类是注塑模具的快速验证，针对新设计的小型注塑模具，可以直接在该装置上完成试模，快速排查浇口设计、排气结构、脱模斜度存在的问题，不需要占用大型生产设备的台时，缩短模具迭代的周期。

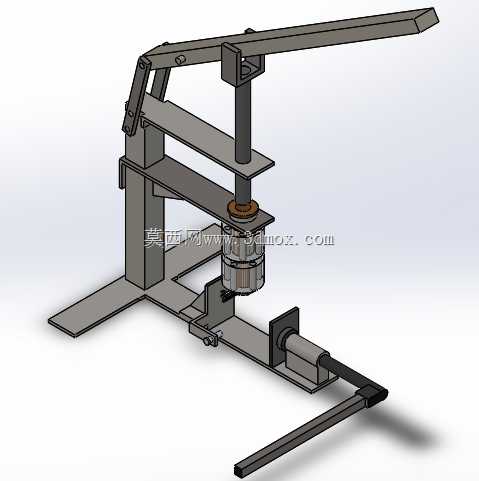

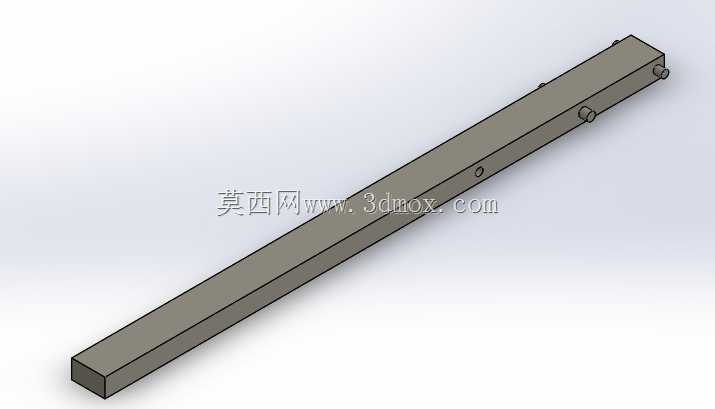

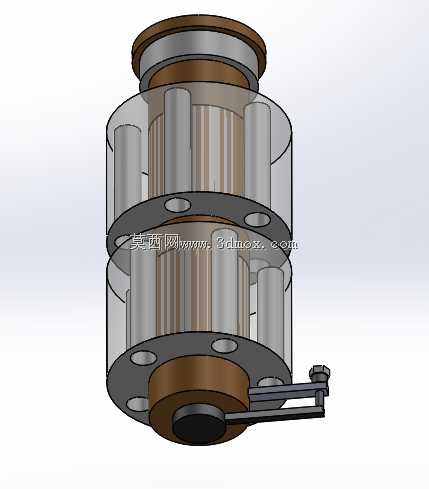

　　功能特性层面，整套装置采用杠杆式手动施压结构，上方的长操作力臂通过铰接结构连接垂直布置的柱塞压杆，利用杠杆原理放大手动输入的作用力，能够为熔融塑料提供足够的注射压力，确保塑料熔体可以充分填充模腔的细微结构，成型带有复杂筋位、细小孔位的精密小零件。加热单元集成在柱塞下方的料筒位置，采用精准控温的加热模块，可根据不同热塑性材料的熔融温度调整参数，适配PP、PE、ABS、PS等常见热塑性塑料的加工需求，温度控制精度可以满足常规小型零件的成型要求，避免温度过高导致材料降解或者温度过低造成充模不全的问题。注射速度可通过操作人员手动控制压杆的下压速率灵活调整，针对不同流动性的塑料材料、不同结构的模具可以匹配对应的注射速度，减少飞边、缺胶、气泡等常见成型缺陷。设备配备了可靠的安全防护结构，操作区域的受力部件做了限位设计，避免操作过程中压杆脱出造成安全隐患，加热单元外侧设置隔热防护层，防止操作人员误触造成烫伤，完全符合教学场景下的设备安全要求。

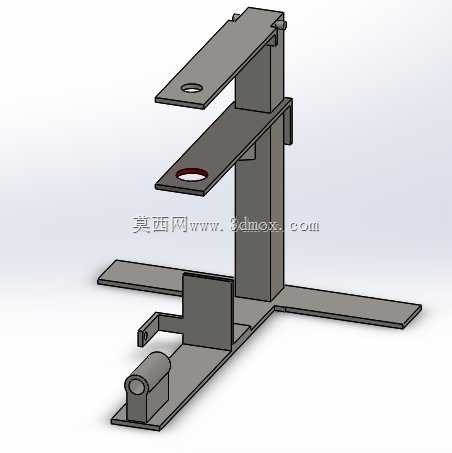

　　设计思路上，整套结构优先考虑加工与装配的便捷性，主体承载框架采用标准板材折弯、型材拼接的结构形式，大部分零部件可以通过常规的铣削、钻孔、切割工艺完成加工，不需要特殊的定制加工工序，高校实验室甚至可以利用自有车床、铣床设备完成整套装置的自制加工，大幅降低设备的获取成本。结构布局采用立式C型开式框架结构，下方预留足够的模具安装空间，模具的装夹、更换、取件操作都可以在开放空间内完成，不需要复杂的合模锁模机构，手动操作的开合模结构适配小型模具的快速换模需求，单套模具更换时间可以控制在数分钟内，适配多品种小批量的试制场景。料筒与柱塞的配合间隙经过精密设计，既保证柱塞下压过程中不会出现熔体溢料的问题，又能保证柱塞动作顺畅无卡滞，料筒内壁做了抛光处理，减少熔体残留，换色换料的清理难度大幅降低。

　　外形尺寸与安装边界方面，整套装置的占地面积不超过0.1平方米，整体高度控制在400mm左右，总重量较轻，可以直接放置在常规的工作台、实验台面上使用，不需要专门的设备基础或者固定安装，移动部署非常灵活。操作力臂的伸展长度经过人体工程学优化，操作人员站立或者坐姿状态下都可以舒适完成施压操作，不需要过大的操作力，常规成年操作人员即可轻松完成全流程作业。模具安装平面设置了标准的T型槽或者螺栓固定孔位，可以适配自制的小型注塑模具，安装尺寸兼容常见的小型模架规格，不需要额外制作过渡连接工装。设备的出料口与模具浇口的对位精度通过框架的加工精度保证，重复定位精度可以满足小型精密零件的成型要求，不会出现浇口错位造成的溢料问题。

　　从实际使用的角度来看，这类小型手动注塑装置虽然无法替代工业级注塑设备的大批量生产能力，但在教学、试制、小批量生产场景下的实用性极强，它将复杂的注塑工艺浓缩在一套小型桌面设备上，让注塑成型工艺的学习门槛大幅降低，同时也为小型产品的快速原型制作提供了一种低成本的实现路径，不需要依赖外部的注塑加工供应商，在实验室内就可以完成从设计到成品零件的全流程验证，对于工程实践教学、产品创新开发都有着非常实际的应用价值。整套结构的三维建模完整还原了所有零部件的装配关系、配合尺寸，不仅可以直接用于设备的加工制造参考，也可以作为小型注塑设备结构设计的教学案例，帮助结构设计从业者理解立式注塑设备的核心结构逻辑、受力传递路径、加热与注射单元的布局方式。
