桌面级三轴数控雕刻机整机结构设计

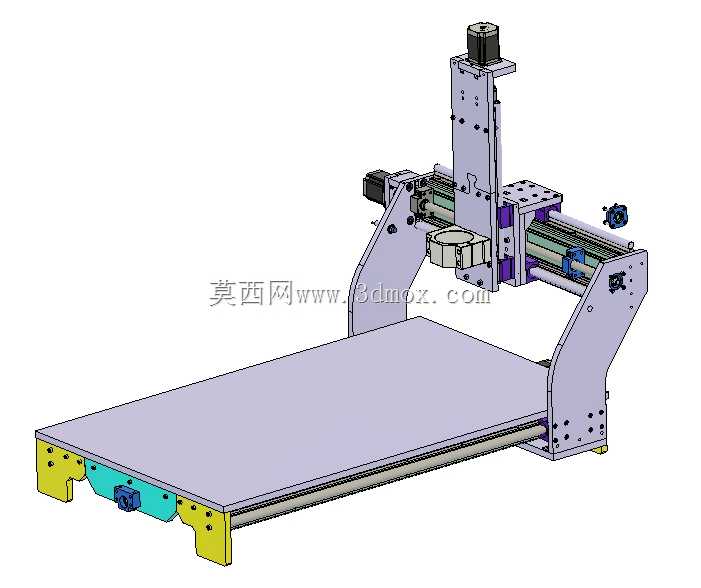

　　这款三轴数控加工设备的结构设计，核心面向小型加工场景的落地使用需求，整体采用龙门式动梁结构布局，区别于大型工业机床的落地式厚重床身，其底座采用整块平整加工平台作为工件装夹基准，平台两侧预留T型槽安装位，可适配通用夹具、真空吸附台等多种装夹附件，满足不同材质工件的固定需求。从实际应用场景来看，这类设备可覆盖个人DIY加工、小型工坊打样、教学实训演示等多个场景，既可以完成软金属、塑料、木材等材质的平面铣削、轮廓切割、浮雕加工，也可通过更换执行末端拓展激光打标、点胶等功能，适配小批量定制化加工的灵活需求。

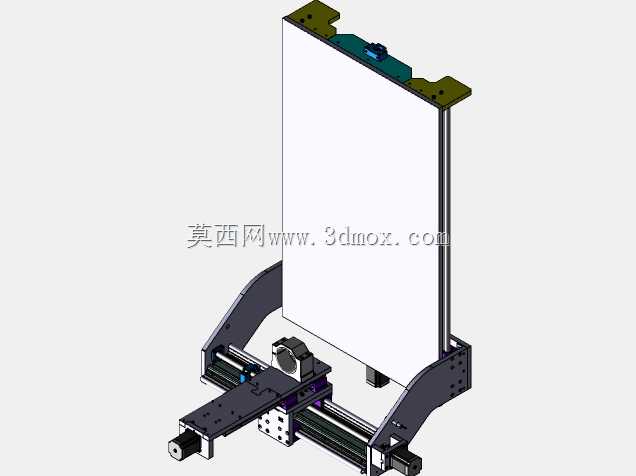

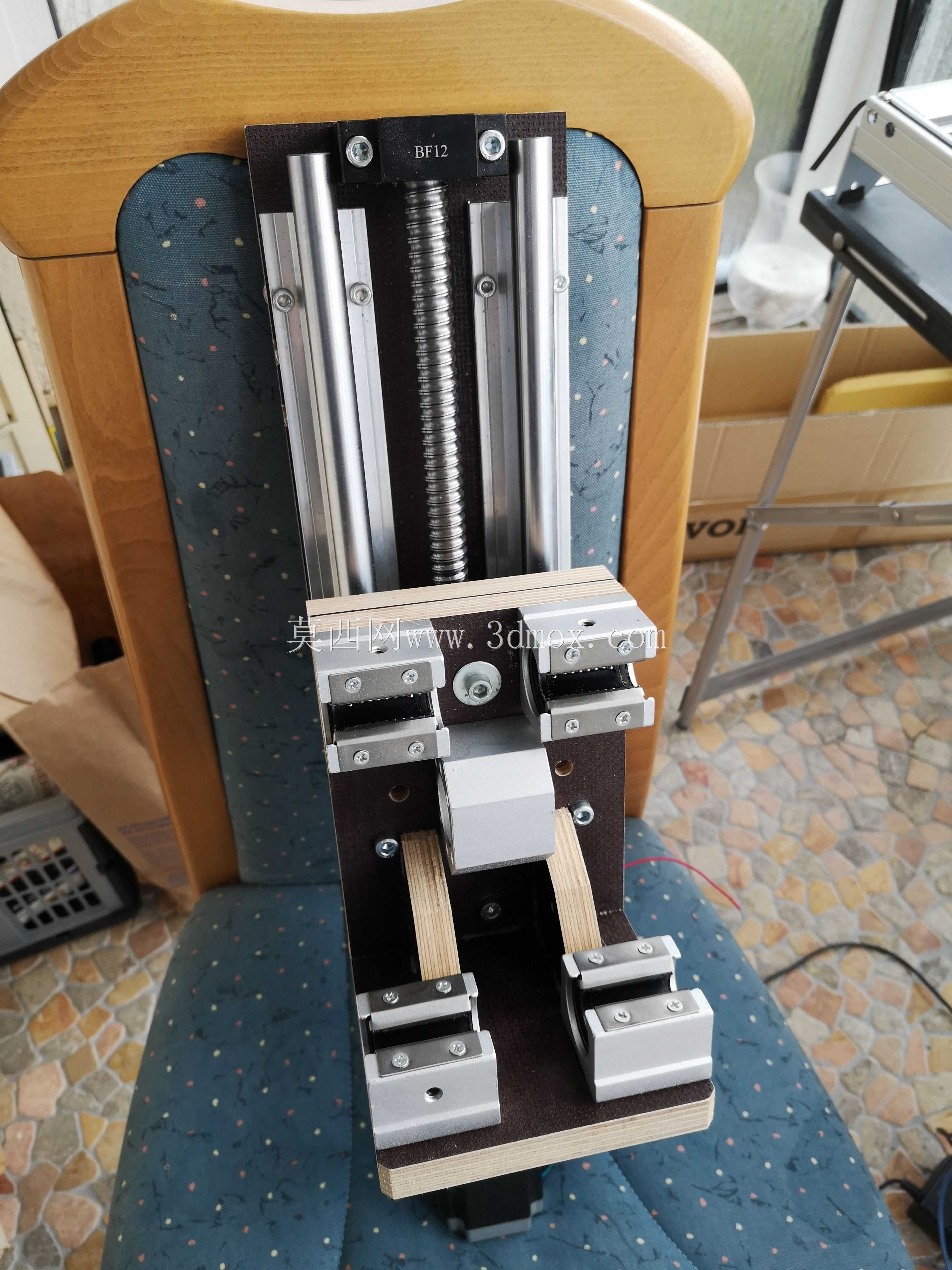

　　在结构设计思路上，整机的运动轴布局遵循笛卡尔坐标系原理，X轴传动组件集成在龙门横梁上，带动Z轴执行端完成横向进给，Y轴传动组件布置在底座两侧，带动龙门整体完成纵向进给，Z轴则负责带动主轴完成垂直方向的进给运动，三个轴的传动均采用直线导轨搭配滚珠丝杠的组合，导轨安装面均设计有定位凸台，装配时可直接靠面定位，减少逐件校准的工作量，同时保证传动精度的稳定性。两侧的龙门支撑立板采用一体化弯折成型的板材结构，相比拼接式立板，减少了连接环节的装配误差，同时立板上预留了减重孔与走线槽，既降低整机自重，也方便内部线缆的规整布置，避免运动过程中出现线缆拖拽干涉的问题。

　　从安装边界与尺寸适配角度来看，整机的工作台面宽度适配常规A3尺寸板材的加工范围，设备整体占地面积不超过一张标准工作台的桌面空间，底部支撑脚设计有可调高度的减震垫铁，可在不平整的桌面环境下快速调平，保证工作台面的水平度，避免加工过程中出现震动影响加工精度。驱动部分的步进电机均采用法兰式安装结构，直接固定在各轴的传动端座上，电机输出轴通过联轴器与丝杠直连，省去了同步带传动的张紧调整环节，同时减少了传动回程间隙。Z轴滑台的安装板设计有通用的主轴夹持座安装孔位，可适配不同功率的风冷主轴、激光头等执行部件，用户可根据自身加工需求灵活更换，无需对主体结构进行二次打孔改造。

　　设备的各运动轴两端均设计有硬限位挡块与光电限位开关安装位，硬限位采用聚氨酯缓冲材质，可在软限位失效的情况下避免运动部件超程撞击造成结构损坏，限位开关的走线均通过立板与横梁内部的走线槽引出至设备后侧的接线端口，整机外部无裸露线缆，既提升了设备外观的整洁度，也避免加工过程中切屑、冷却液飞溅损坏线缆。底座下方的支撑端部分别设计了Y轴丝杠的固定端与支撑端座，固定端采用成对安装的角接触轴承，可承受丝杠传动过程中的轴向载荷，支撑端采用深沟球轴承，补偿丝杠长距离传动产生的热伸长量，避免长时间运行后出现丝杠憋转的问题。

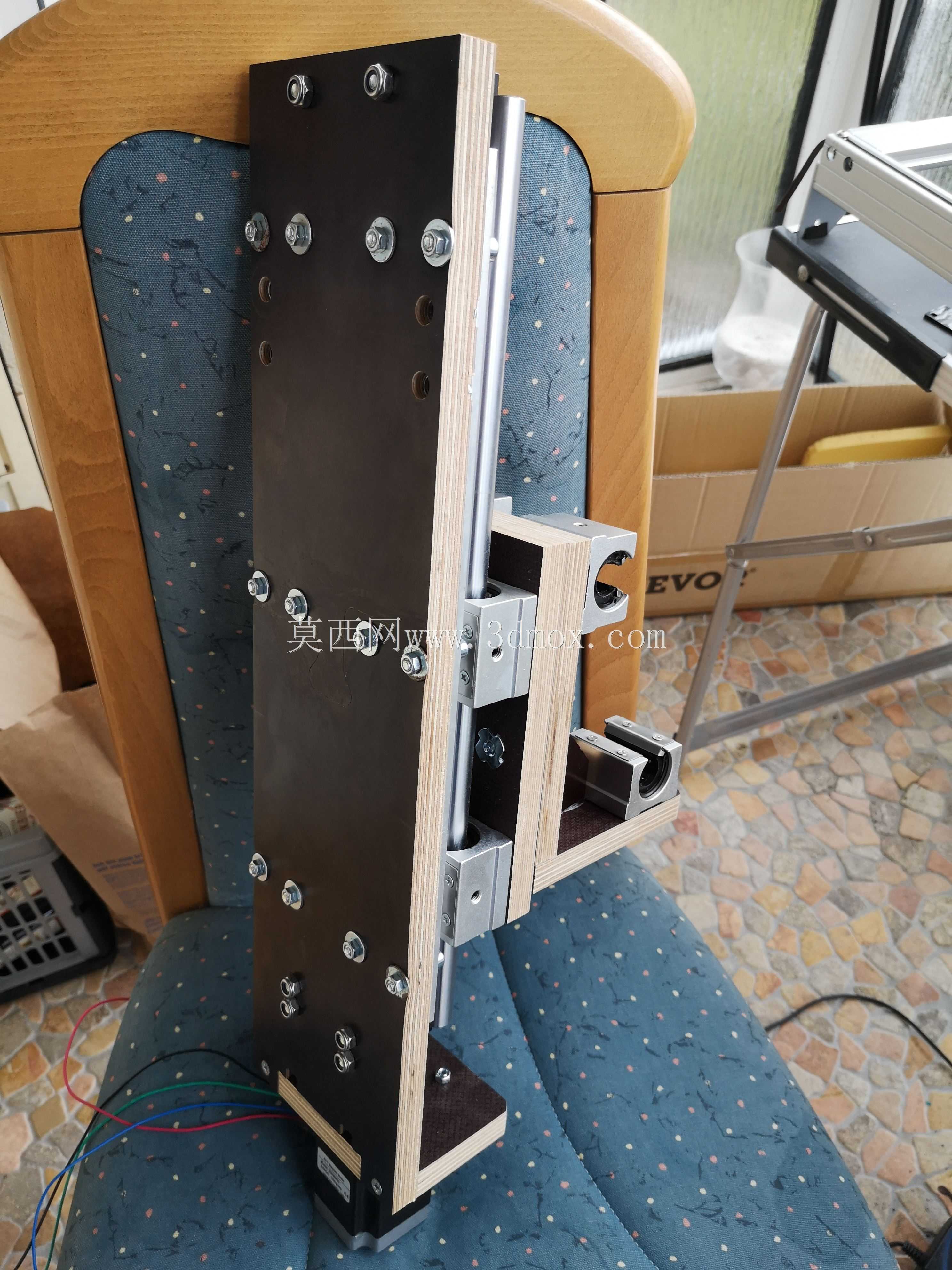

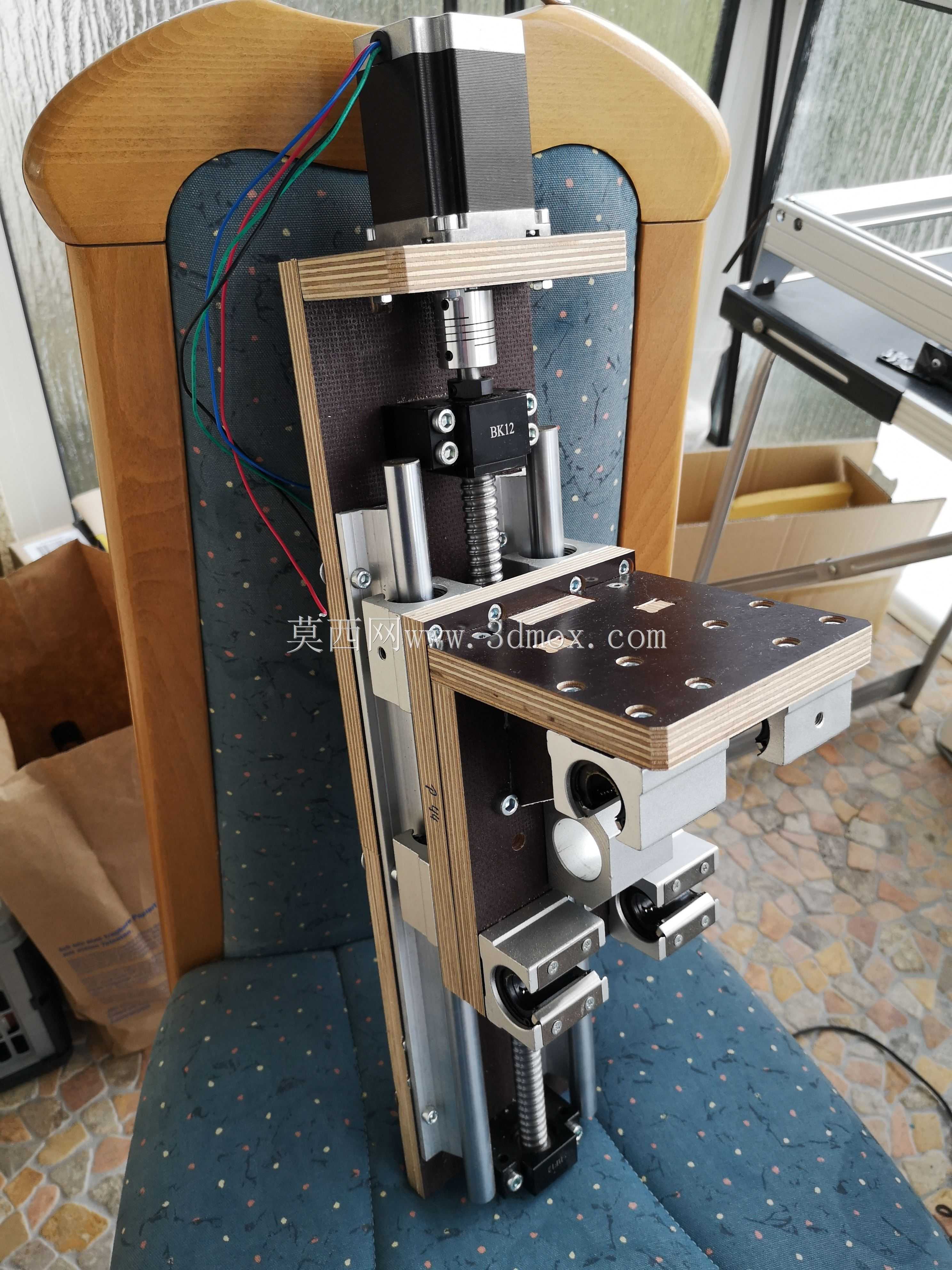

　　在细节结构处理上，所有运动部件的连接位置均设计有防尘密封结构，导轨与丝杠的外侧可加装柔性风琴防护罩，阻挡加工产生的切屑、粉尘进入传动副内部，延长传动部件的使用寿命。龙门横梁采用加厚铝合金型材加工而成，兼顾结构刚性与轻量化需求，横梁上的导轨安装面经过精密铣削加工，保证两根导轨的平行度公差控制在合理范围内，避免X轴运动过程中出现卡顿、爬行的问题。Z轴滑台采用拖链与横梁连接，所有Z轴的电机线、主轴电源线均内置在拖链内部，随Z轴上下运动同步弯折，避免线缆反复弯折出现断裂。这类小型三轴数控设备的结构设计，没有追求冗余的刚性与过大的加工行程，而是在桌面级设备的尺寸限制下，平衡了加工精度、装配难度、功能拓展性三者的关系，所有非标准结构件均采用常规板材加工工艺即可制作，降低了DIY制作与小批量生产的加工门槛，同时各标准件均选用通用规格，后期维护更换配件无需定制，可直接从市场采购对应型号替换，非常适合面向小型加工场景的落地使用。
