DIY小型手动钣金折弯加工装置

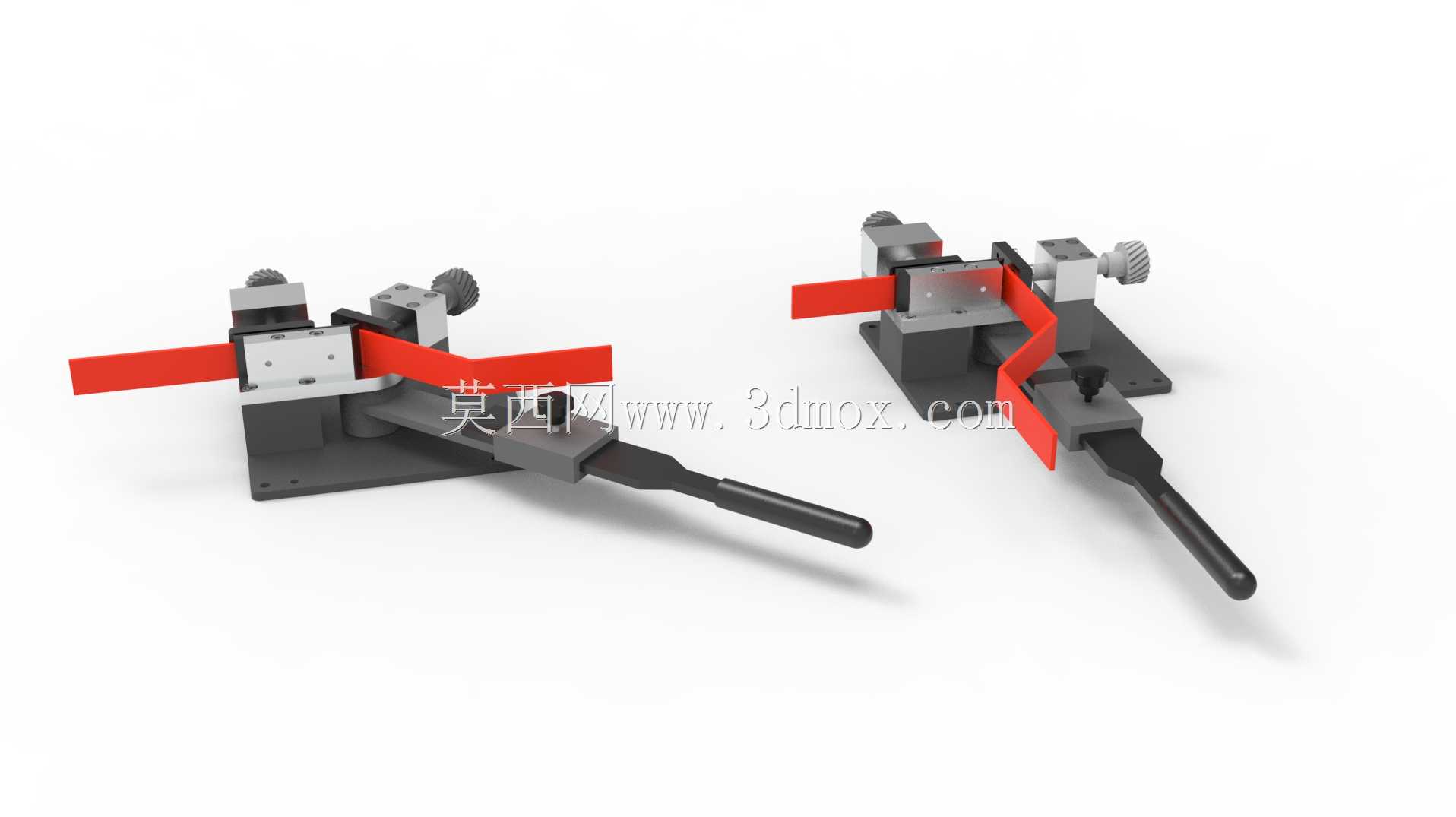

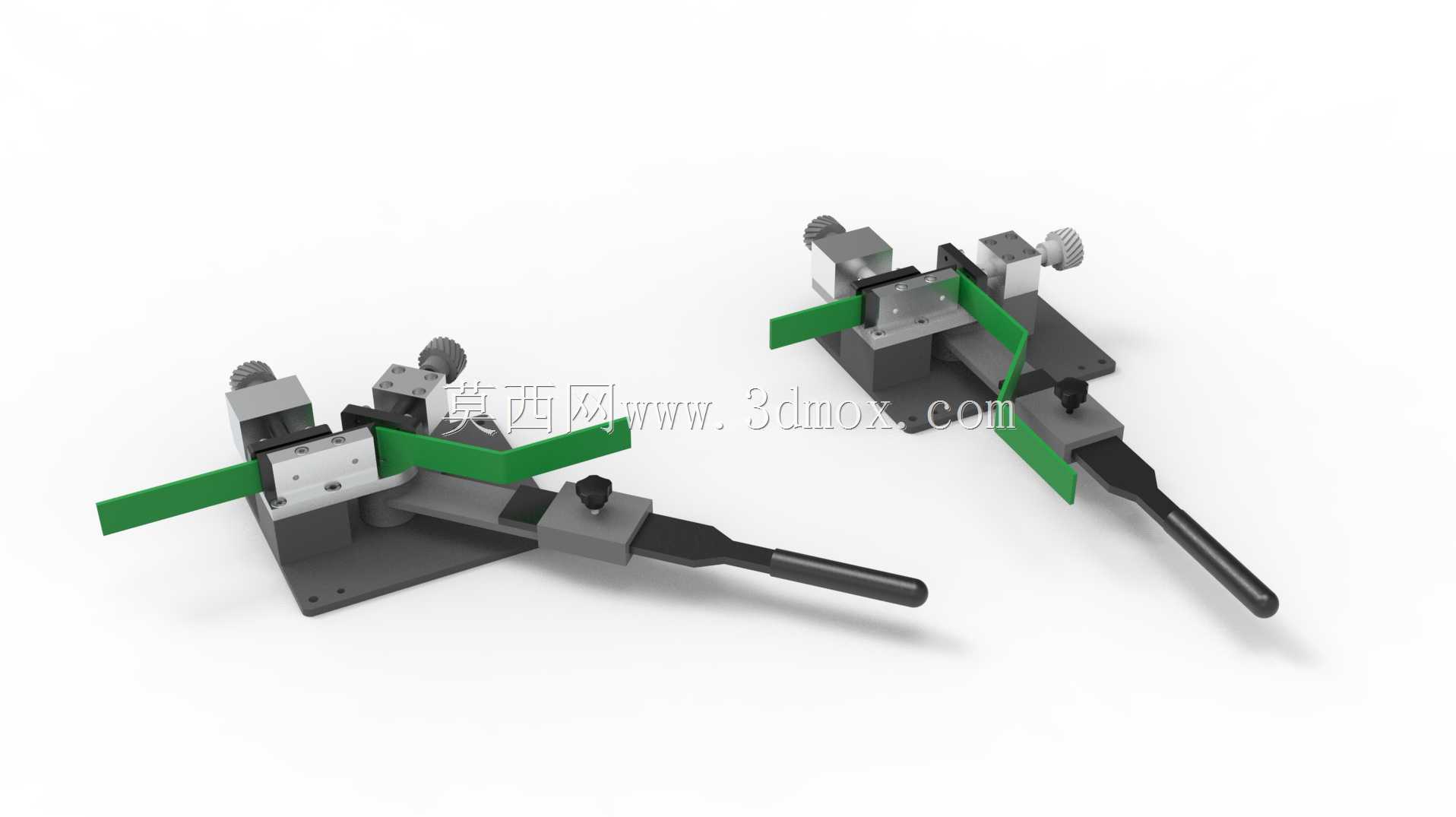

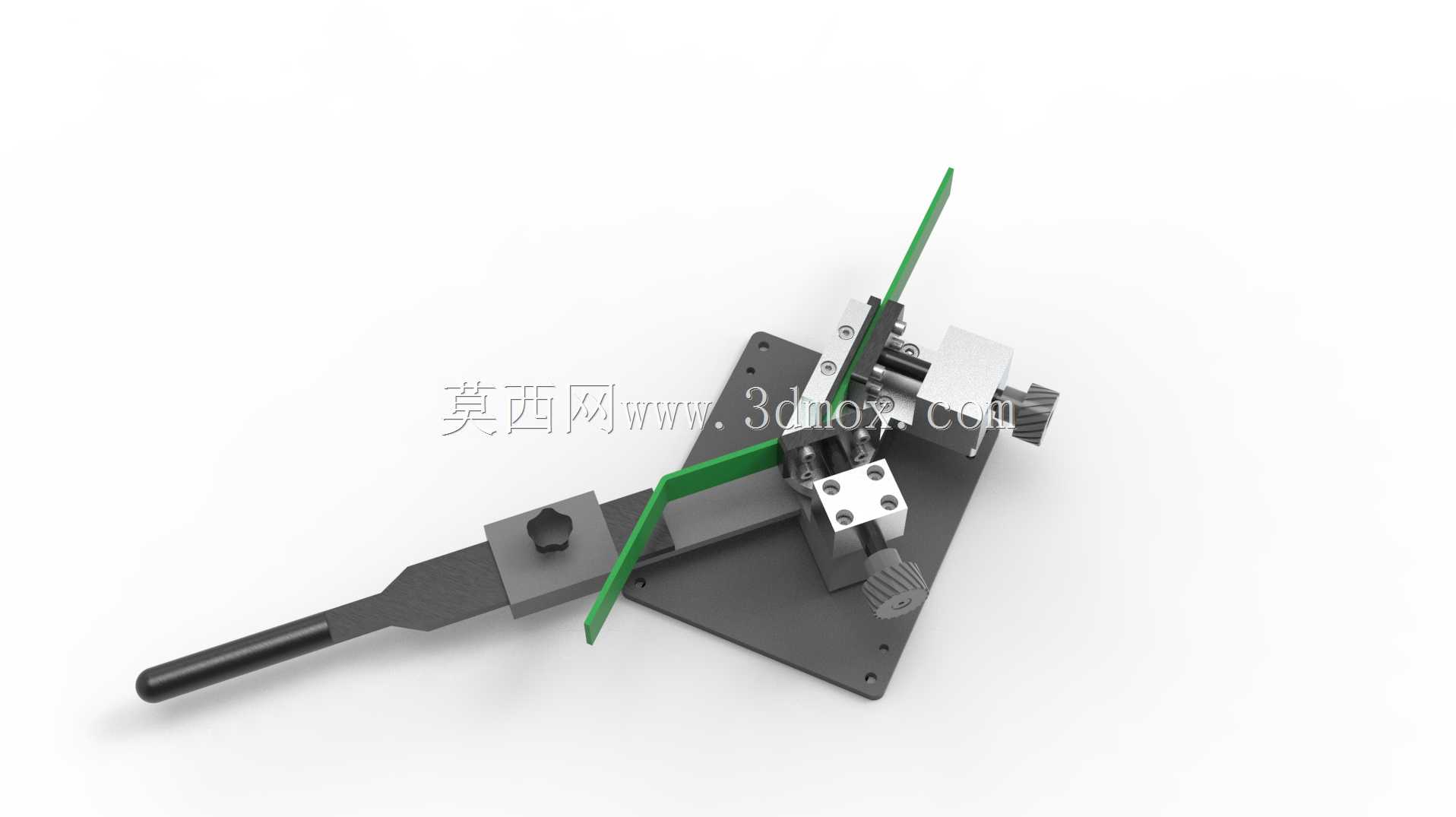

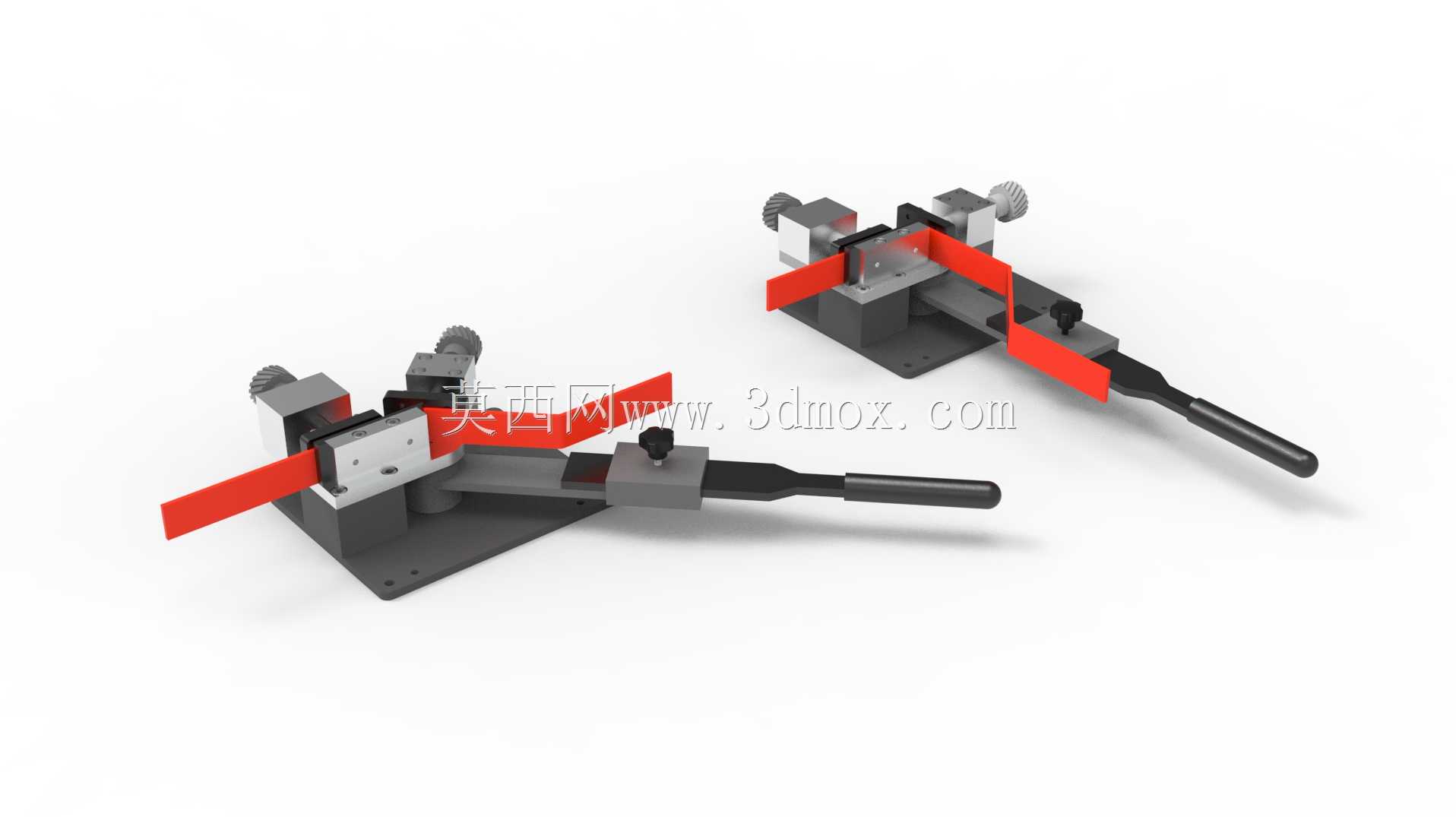

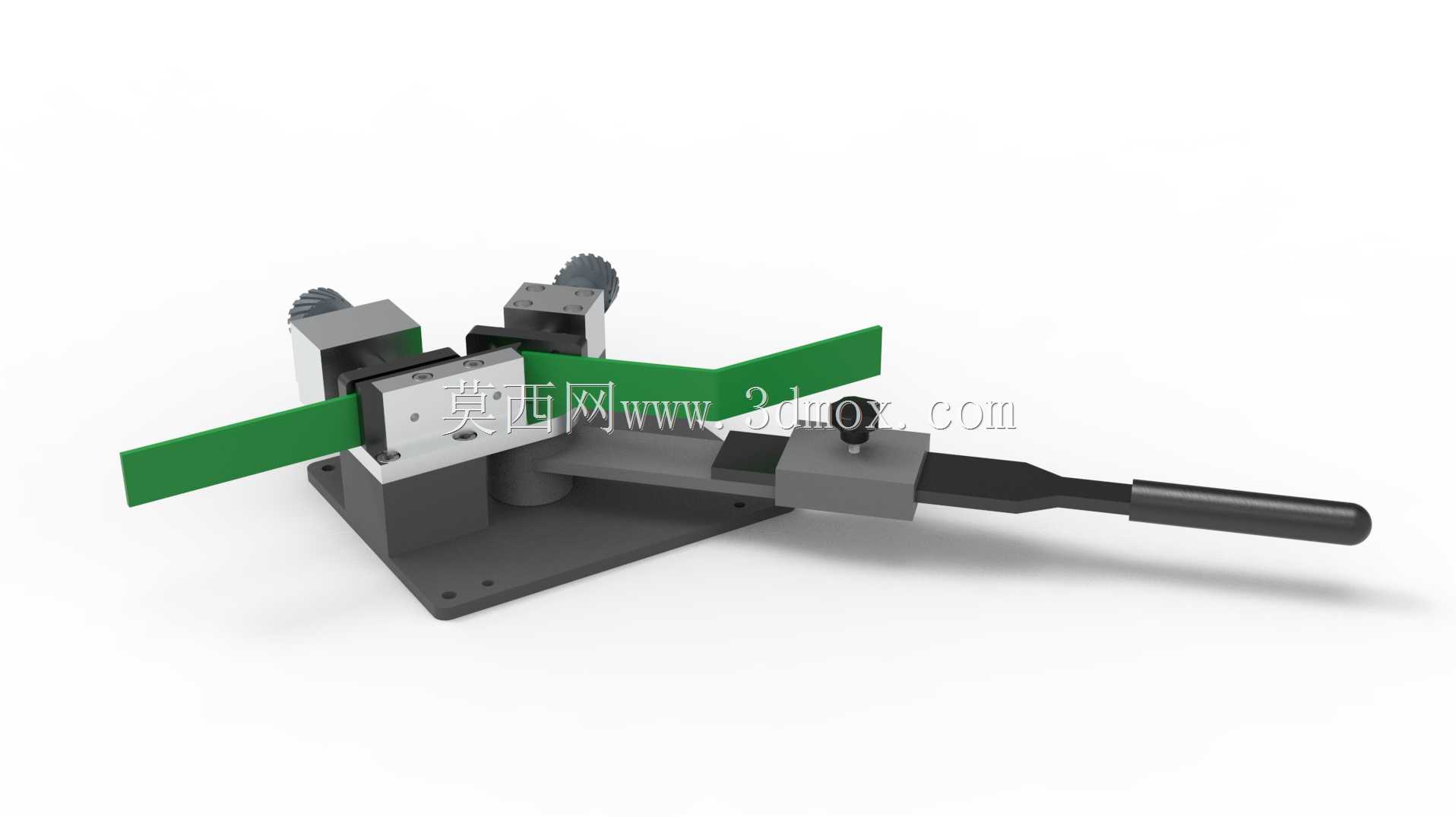

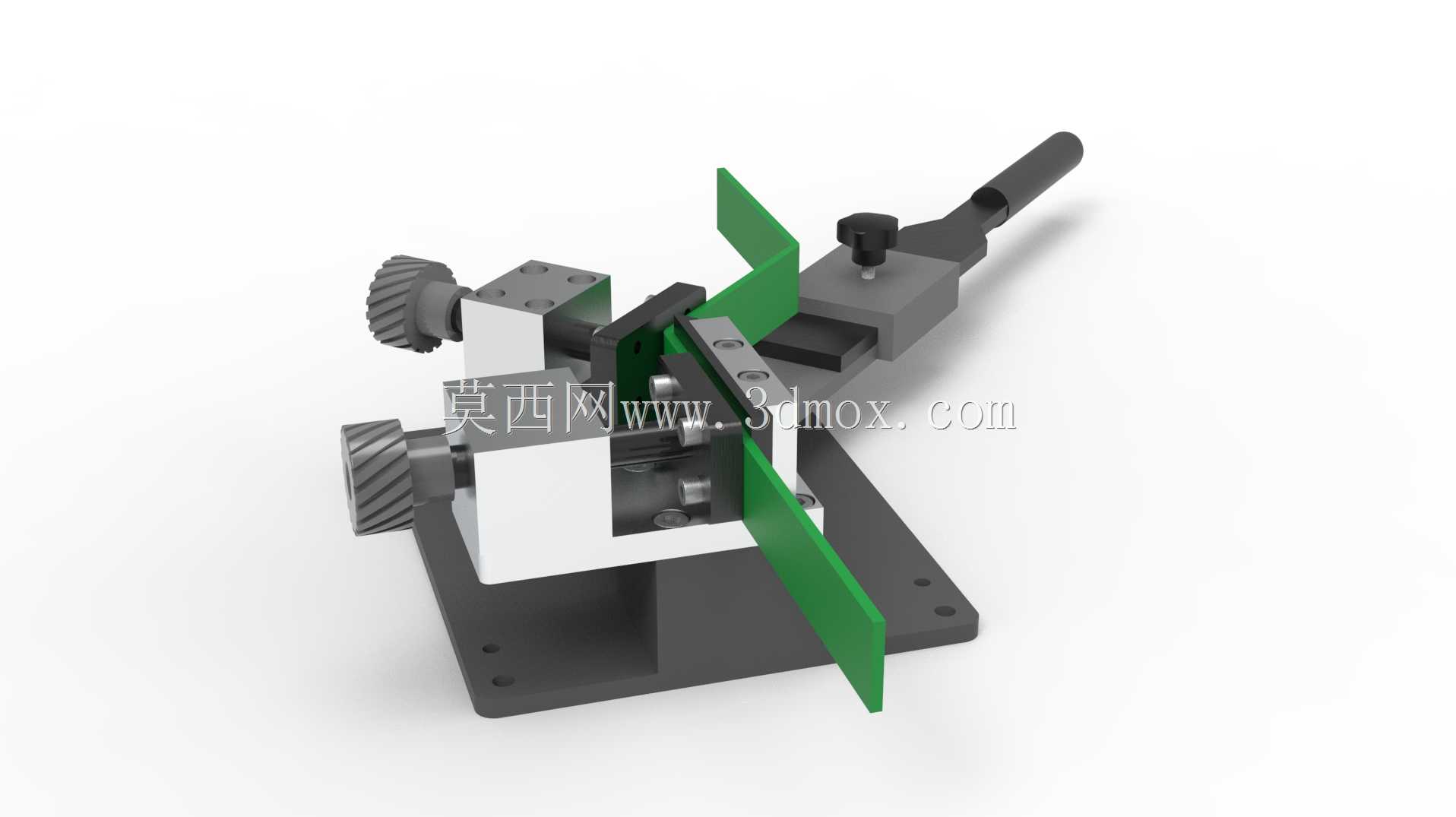

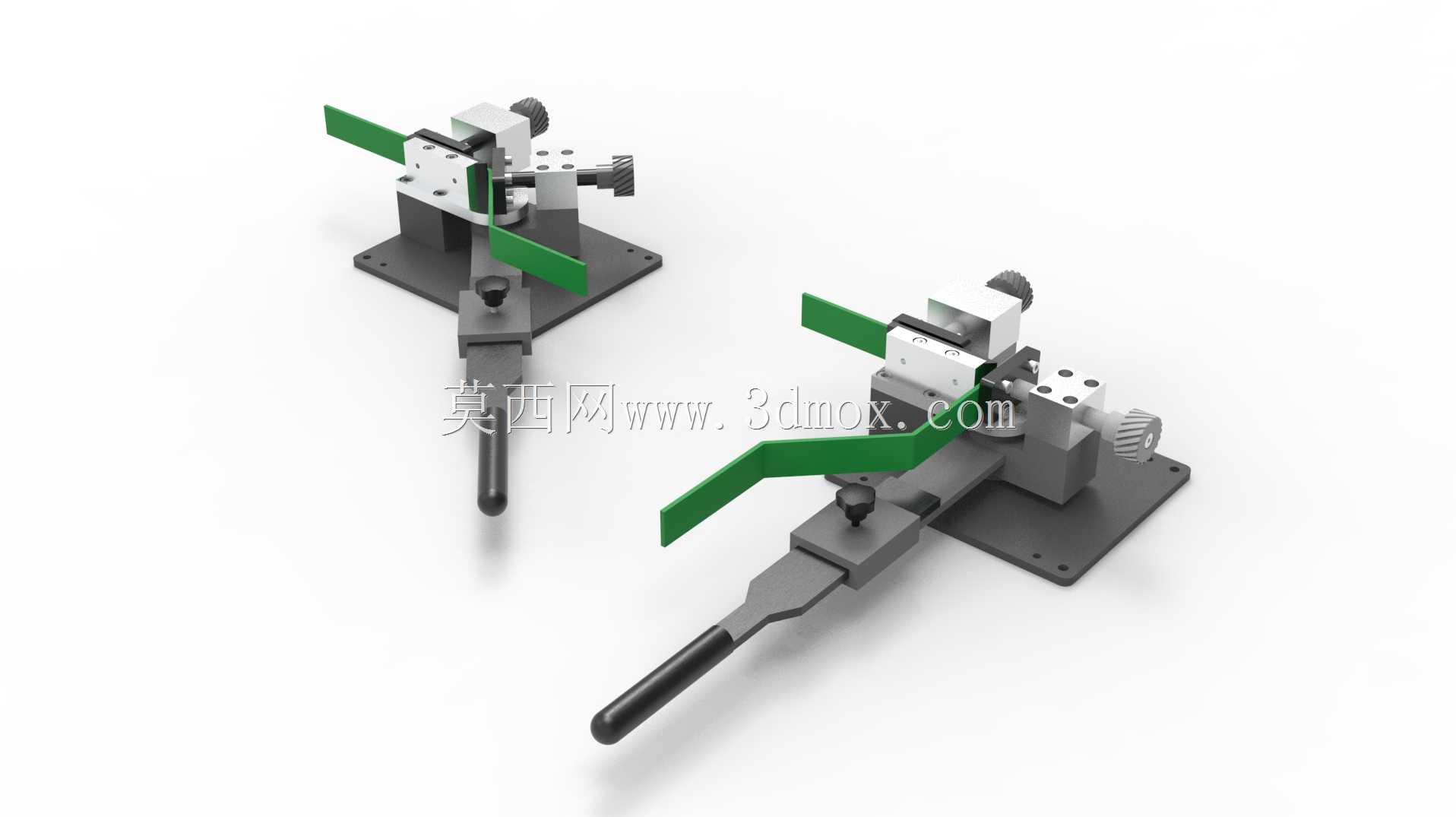

　　在小型五金加工、钣金维修、个人DIY工坊以及教学实训场景中，常需要对薄规格金属板材进行小角度、定尺寸折弯作业，大型数控折弯机占地空间大、调试流程繁琐，针对小批量、多批次的零散折弯需求适配性不足，这类手动小型折弯装置刚好填补了该场景的设备空白。该装置整体采用台式安装结构，底座为整块钢制平板加工而成，安装时可通过螺栓固定在工作台面，也可搭配快速夹具实现临时装夹，整体占用台面尺寸不足0.1平方米，无需外接气源、电源，纯手动操作即可完成折弯动作，对作业场地的配套设施要求极低，适合流动维修、户外作业、家庭工坊等无固定工业供电的场景使用。装置的核心折弯组件分为定位模块、夹紧模块与折弯翻板三个部分，定位模块采用可滑移式挡块设计，

　　通过T型槽与底座连接，松开锁紧旋钮即可沿槽体调整挡块位置，适配不同折弯边距的加工需求，挡块工作面经过铣平处理，与板材接触时无间隙，可保证折弯边的直线度误差控制在0.1mm每百毫米范围内，满足常规薄钣金加工的精度要求。夹紧模块采用偏心轮锁紧结构，操作时扳动侧边手柄即可带动压块下行，将待折弯板材牢牢压在底座基准面上，压块工作面做了圆角处理，避免夹紧时在板材表面留下压痕，同时针对不同厚度的板材，可通过调整压块下方的垫片厚度来适配0.5mm到2mm厚度的冷轧钢板、铝板、铜板等常见钣金材料，无需复杂的参数调试，更换板材时仅需增减垫片即可快速切换加工规格。折弯翻板与底座通过铰接结构连接，铰接轴的同轴度经过精加工保证，翻板转动时无卡滞、无窜动，

　　翻板上带有长手柄，操作时通过杠杆力放大作用，仅需单人施加较小的手动力即可带动翻板转动，推动板材沿压块边缘完成折弯动作，翻板的转动角度可通过侧边的可调限位块进行控制，可实现0到135度范围内的任意角度折弯，调整限位块位置即可锁定折弯角度，批量加工时无需每次测量角度，可大幅提升重复加工的效率。从设计思路来看，该装置优先考虑了加工的便捷性与制造成本，所有结构件均可采用常规钢板、圆钢等型材通过焊接、铣削、钻孔等常规机加工工序制作，无需特殊加工设备，个人制作者也可根据图纸自行加工组装，整体结构无易损易耗件，铰接部位采用润滑脂润滑即可长期使用，维护成本极低。装置的安装边界要求宽松，底座下方预留了四个安装孔位，既可以固定在标准钳工台面上，

　　也可以临时夹持在厚木板、角钢架等临时支撑结构上，作业时仅需保证底座基准面水平即可，无需额外的地基找平处理。在实际使用过程中，该装置可完成常见的盒体折弯、角码折弯、支架折弯等小型钣金件加工，针对0.5mm厚度的冷轧钢板，单次折弯长度可达200mm，完全覆盖小型钣金件的加工尺寸范围，相比手工敲击折弯的方式，该装置加工出的折弯件角度一致、折弯边平直无锤痕，表面质量远高于手工加工，同时作业强度大幅降低，单人每小时可完成上百次折弯作业，效率是手工折弯的五倍以上。针对教学实训场景，该装置的结构直观展示了钣金折弯的基本原理，学生可通过实际操作理解折弯回弹、折弯半径、定位基准等钣金加工核心概念，相比大型工业设备更适合新手操作练习，不存在误操作导致的设备损坏或安全风险。装置的所有运动部件均做了圆角处理，操作手柄末端套有防滑胶套，夹紧与折弯动作的施力方向均远离折弯作业区，操作时不会出现夹手、金属飞溅等安全隐患，无需额外的安全防护装置即可安全使用。在结构细节设计上，压块与翻板的接触边缘做了R1的圆角处理，折弯时板材的弯曲半径均匀，不会出现折弯处开裂、应力集中的问题，针对铝板等软质金属加工时，可在压块与翻板表面粘贴聚四氟乙烯薄膜，避免金属表面被划伤，保证加工件的外观质量。滑移挡块的锁紧旋钮采用滚花设计，无需工具即可徒手松紧调整，切换不同折弯尺寸时仅需几秒钟即可完成调整，适配多品种小批量的柔性加工需求。
