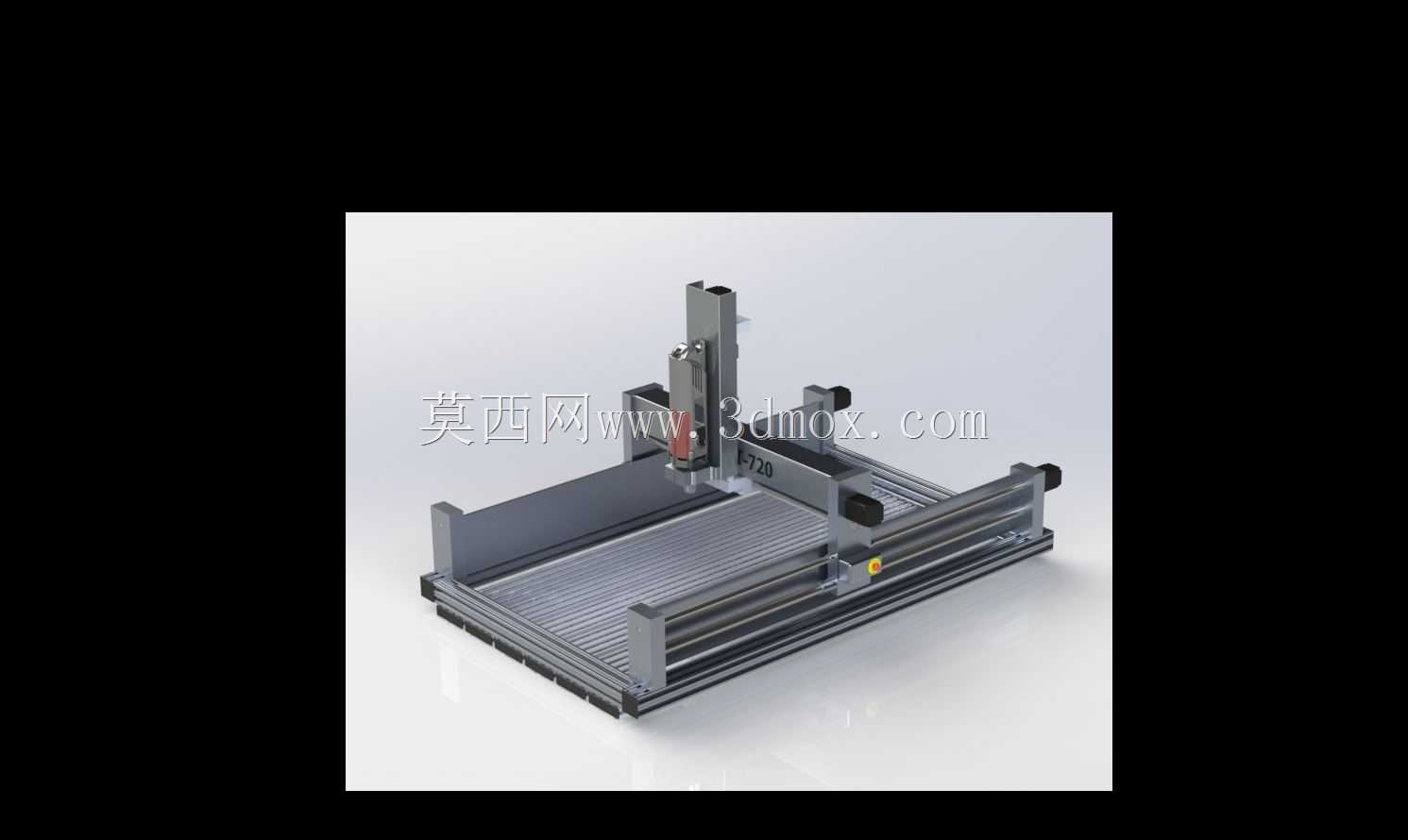

High-Z T720数控雕刻加工设备结构

　　这款桌面级数控加工设备的结构设计，核心围绕小尺寸工件的精密铣削、雕刻加工场景展开，适配小型加工坊、创客空间、教学实训以及小批量定制零件的生产需求，可覆盖塑料、软金属、木材、亚克力等多种常见加工材料的切削作业，相比大型工业机床，其占地空间更小，安装调试门槛更低，同时保留了足够的加工刚性与运动精度，能够满足常规非标零件、工艺雕刻件、治具样板的加工精度要求。从整体结构布局来看，设备采用经典的龙门移动式设计，加工台面固定在设备底座上，X轴方向的运动由龙门架沿台面两侧的线性导轨往复移动实现，Y轴方向的运动由滑座沿龙门横梁上的导轨移动完成，Z轴主轴滑台则安装在Y轴滑座上，完成垂直方向的进给运动，这种布局的优势在于运动部件的重量分配更均衡，

　　移动过程中的惯量控制更合理，不会因为工件装夹重量变化影响运动轴的动态响应，同时固定台面的设计让工件装夹操作更便捷，加工过程中的排屑也更顺畅，不会因为台面移动导致切屑堆积在导轨防护结构上。设备的机架主体全部采用工业铝型材拼接搭建，铝型材的槽道结构方便各类附件、防护件、辅助工装的安装固定，不需要额外焊接或打孔加工，装配过程中可以通过调整连接件的预紧力消除装配间隙，后期维护时也能快速拆解更换受损部件，相比焊接钢结构机架，铝型材机架的自重更轻，不需要做专门的设备基础，普通的工作台面即可承载安装，同时铝型材的表面氧化层具备不错的防锈能力，长期在车间多尘、有切削液飞溅的环境下使用也不容易出现锈蚀变形的问题。主轴部分搭载的是高速FME电机驱动器，

　　最高转速可覆盖常规小直径刀具的切削线速度要求，针对小直径铣刀、雕刻刀的加工场景，高转速能够保证刀具切削刃的线速度处于合理区间，避免因为线速度过低导致的刀具崩损、加工面毛刺过多的问题，主轴的夹头结构支持常规直径的刀具装夹，换刀操作不需要复杂的专用工具，日常加工过程中更换不同规格的刀具耗时更短，能够有效提升小批量多工序加工的作业效率。设计过程中对各轴的运动行程做了合理的边界限定，Z轴的标称零位设置在主轴完全抬升的安全位置，此时刀具端面距离工作台面的距离为最大安全高度，方便操作人员装夹工件、清理台面，X轴与Y轴的行程设置在中等范围，既能够覆盖常规小尺寸工件的加工幅面需求，又不会因为行程过大导致导轨悬伸过长、刚性下降的问题，各轴的行程两端都设置了硬限位与软限位双重保护，避免运动过程中出现超程碰撞，损坏主轴或导轨结构。传动部分采用的是精密丝杠传动结构，配合线性导轨的导向支撑，能够保证运动过程中的定位精度与重复定位精度满足常规加工要求，导轨副都配备了对应的防尘防护结构，能够阻挡加工过程中产生的切屑、粉尘进入导轨滚道内部，减少导轨的磨损，延长设备的维护周期，设备的台面采用带T型槽的结构设计，方便使用压板、夹具快速固定不同形状的工件，不需要针对特殊工件制作专用的装夹底板，降低了单件加工的准备成本。在安装边界方面，设备的整体外轮廓尺寸适配常规的工业工作台安装，不需要预留过大的操作空间，设备后侧预留了控制线缆、主轴电源线的走线槽位，

　　布线过程中可以将所有线缆收纳在铝型材的槽道内部，避免运动过程中线缆与运动部件发生剐蹭，设备的底部设置了可调水平的支撑脚，安装时可以通过调整支撑脚的高度将设备台面调整至水平状态，避免因为台面倾斜导致加工精度出现偏差。从实际使用的角度来看，这款设备的结构设计充分平衡了加工能力、设备成本、安装难度三者的关系，没有盲目追求过大的加工行程或过高的主轴参数，而是针对小型加工场景的核心需求做了结构优化，所有易损部件都采用标准件选型，后期维护更换的成本更低，对于需要搭建小型数控加工工位的从业者来说，该结构的设计思路具备很高的参考价值，建模过程中对各部件的装配关系、运动间隙都做了准确还原，能够直接用于同类设备的结构参考、运动仿真以及改装设计的基础模型使用。
