1:1比例农业多行精密播种作业设备

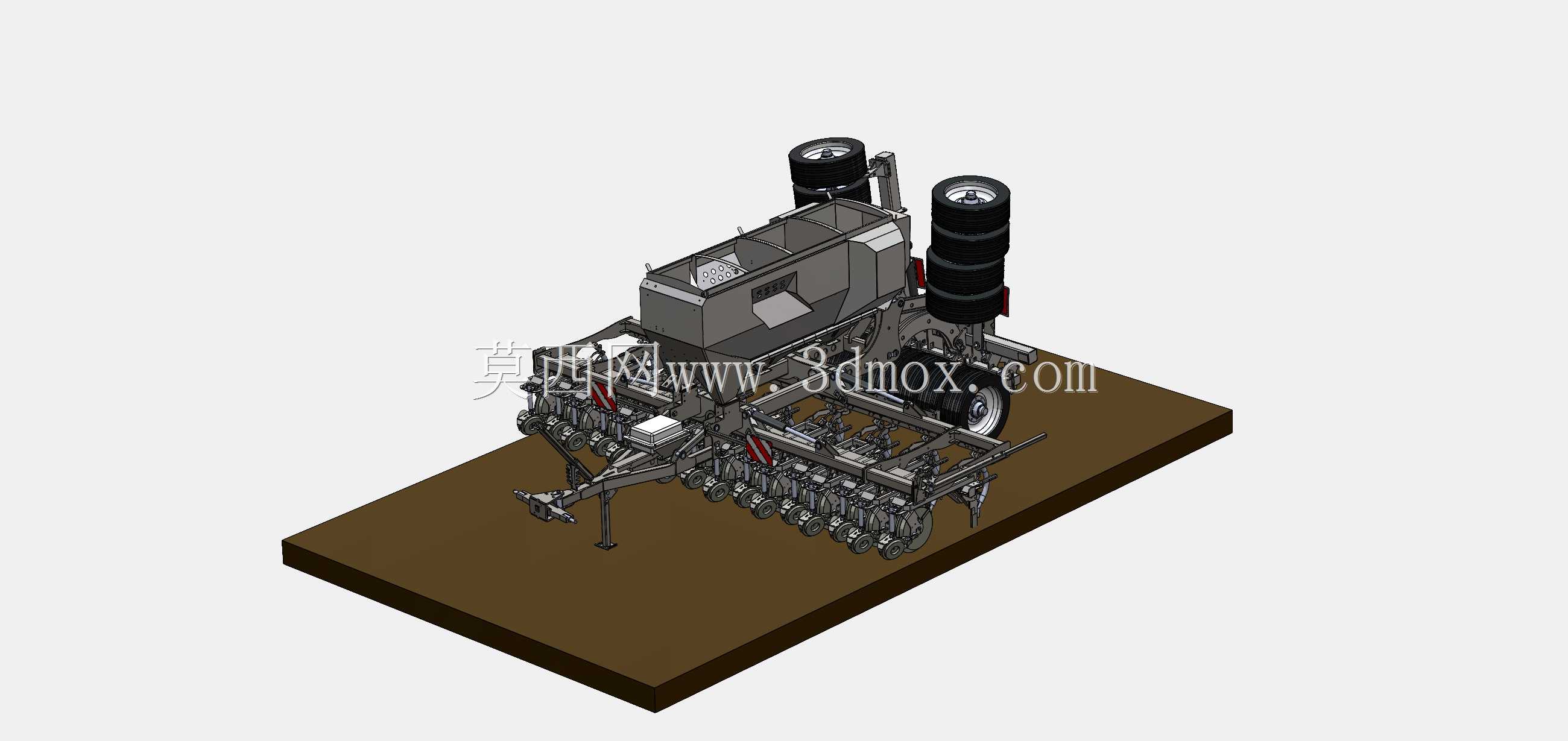

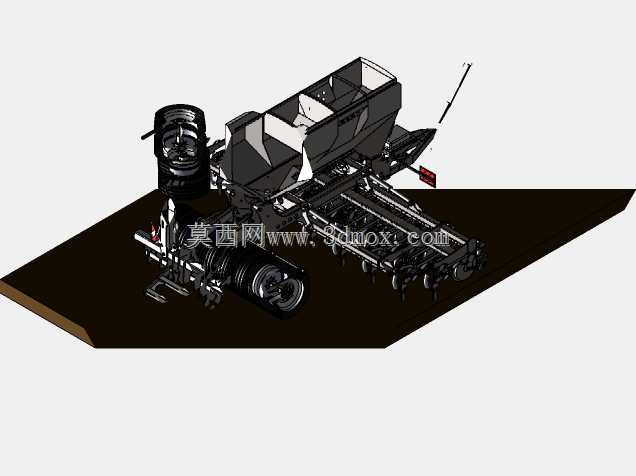

　　这套播种作业设备的三维结构完全按照实际农用机具1:1还原，覆盖了从挂接连接到末端入土作业的全链路结构，可直接用于农业装备结构设计参考、作业过程仿真验证以及新入行结构工程师的农用机具设计练手素材。从实际田间作业场景来看，该设备适配大马力拖拉机后悬挂挂接，主要用于大田作物的条播作业场景，可一次性完成开沟、定量排种、覆土、镇压多道工序，相比传统人畜力播种作业，作业效率可提升数十倍，同时能保证播深一致、株距均匀，有效降低种子用量，提升作物出苗整齐度，适合小麦、玉米、大豆等多种旱地作物的播种作业需求。设备上部的多组橡胶轮组为镇压轮结构，作业时贴合地表，一方面可以将播种后的土层压实，保证种子与土壤紧密接触，减少水分蒸发提升发芽率，

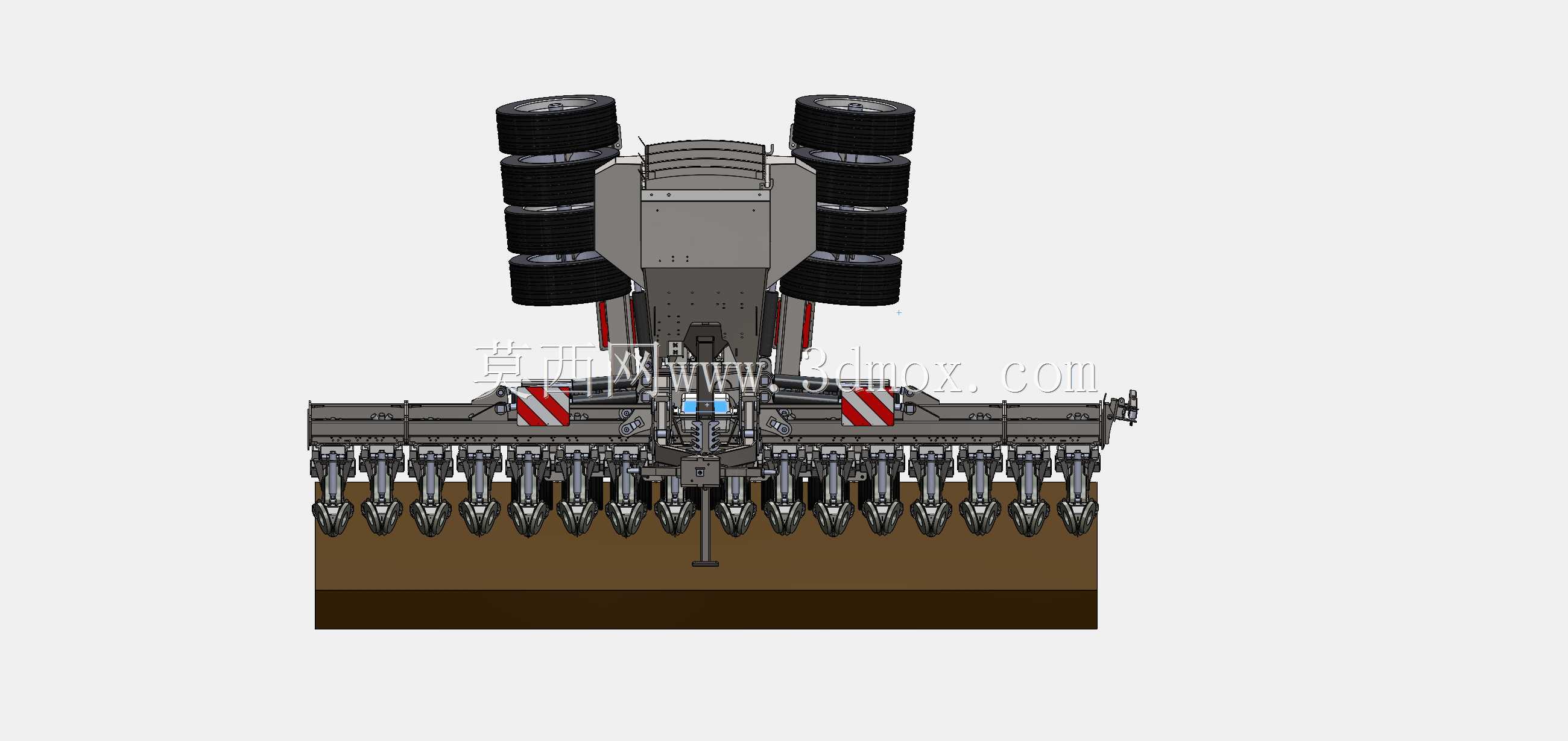

　　另一方面轮组的转动可通过链传动结构为排种机构提供动力输入，无需额外配置液压或电力驱动单元，结构可靠性更强，适配不同马力段的常规农用拖拉机，无需对拖拉机后输出系统做额外改装。下部的多组平行排列的单体为播种作业单体，每个单体独立配置开沟器、导种管、覆土板结构，单体之间通过平行四连杆结构与主框架连接，作业时可随地表起伏自动上下浮动，保证每个播种行的播深偏差控制在农艺要求范围内，即使在地表有轻微起伏的地块也能保证作业质量，不会出现部分行种子过深不出苗、过浅落干的问题。主框架采用矩形钢管焊接结构，兼顾结构强度与整机重量，挂接位置设置在整机上部中心处，符合拖拉机后三点悬挂的安装尺寸边界，挂接后整机重心位于拖拉机悬挂提升范围内，

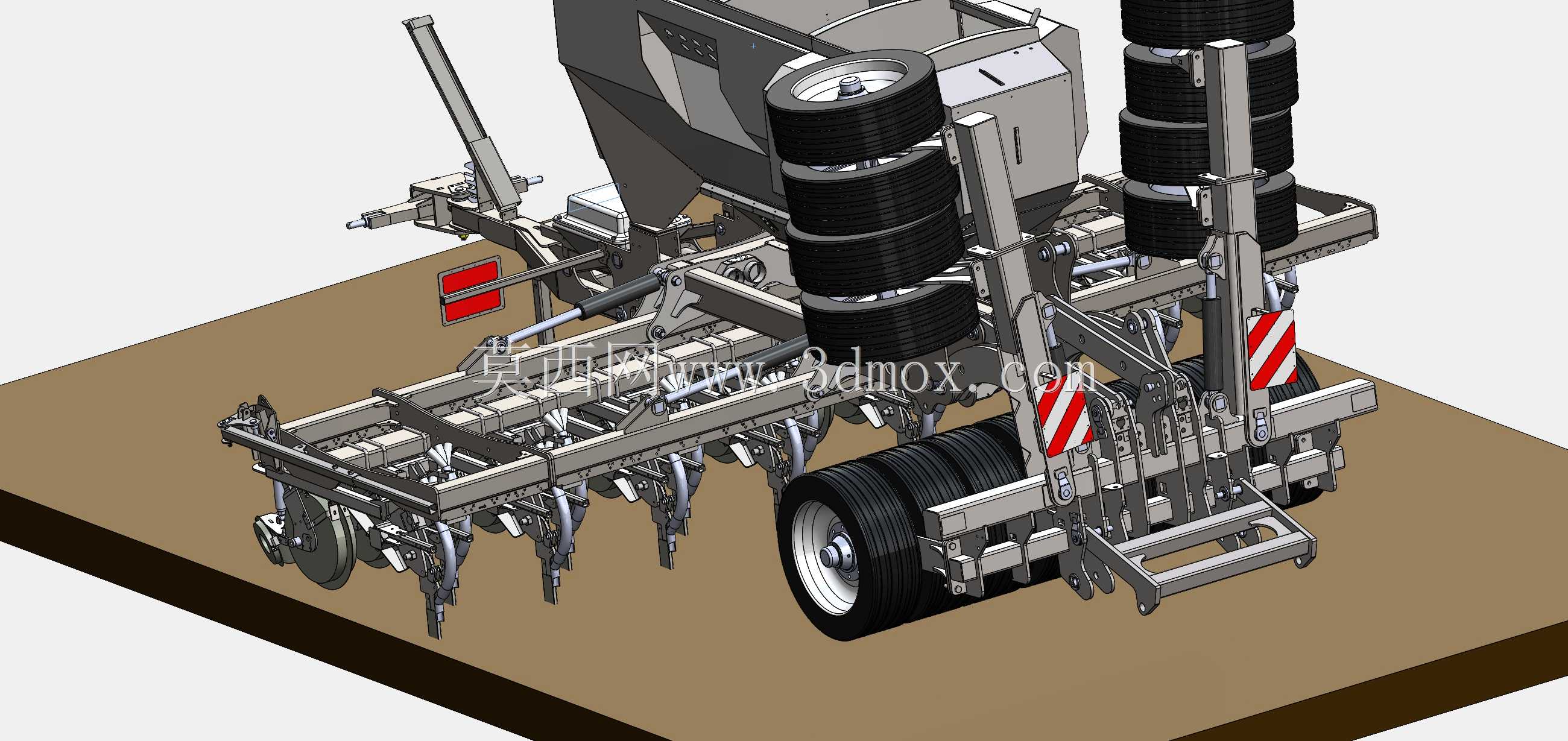

　　不会出现提升困难或者作业时翘头的问题。设备两侧设置的红白反光标识为安全警示部件，满足道路转场时的农机安全标识要求，转场时可将整机提升至运输位置，不会与地面凸起物发生剐蹭。排种器位于种箱下方，每个播种单体对应一个独立排种单元，可根据不同作物的播种农艺要求更换不同规格的排种轮，调整排种量大小，适配不同作物的亩播量需求，从几公斤的小粒种子到几十公斤的大粒种子都能实现稳定排种，不会出现断条或者漏播的问题。开沟器采用尖角式结构，入土阻力小，可在秸秆还田后的地块顺利切开秸秆层到达预定播深，不会被秸秆拥堵影响作业效率，开沟宽度控制在合理范围内，减少对土层结构的破坏，同时保证种子能准确落入沟底湿土层中。导种管采用弧形光滑内壁结构，

　　种子从排种器排出后可顺着管壁顺利滑落到种沟内，不会出现种子在管内堵塞或者弹跳移位的问题，保证株距的均匀性。覆土板设置在开沟器后方，可将开沟时翻到两侧的土壤重新覆盖到种沟上，覆盖厚度可通过调整覆土板的角度进行调节，适配不同作物对覆土厚度的要求。整机横向作业幅宽可根据配套动力大小调整单体数量，模型中呈现的多行配置适合中等马力段拖拉机作业，单次作业可完成十余行的播种任务，作业幅宽与常规旋耕机匹配，可实现旋耕播种联合作业，减少农机进地次数，降低对土壤的压实程度。在设计思路上，整套设备优先考虑田间作业的可靠性，所有转动部位都配置了密封轴承，避免田间尘土进入造成磨损，延长机具的使用寿命；所有紧固件都采用防松结构，避免长时间振动作业出现螺栓松动脱落的问题；易损件比如开沟器尖部采用高强度耐磨钢材制作，磨损后可单独更换，降低后期使用维护成本。安装边界方面，整机挂接尺寸符合农用拖拉机三点悬挂的通用标准，下悬挂点间距、上悬挂点高度都在通用尺寸范围内，与不同品牌的同马力段拖拉机都能实现快速挂接，无需制作过渡连接架；作业时的最低入土深度可通过镇压轮的高度调节机构进行调整，调节范围覆盖常见旱地作物的播深需求，从2厘米左右的小粒浅播作物到8厘米左右的大粒深播作物都能适配；运输状态下整机最低点离地高度满足乡村道路通行要求，转场时无需拆卸额外部件，可直接在道路上行驶。
