日处理五百吨奶粉生产整线设备结构

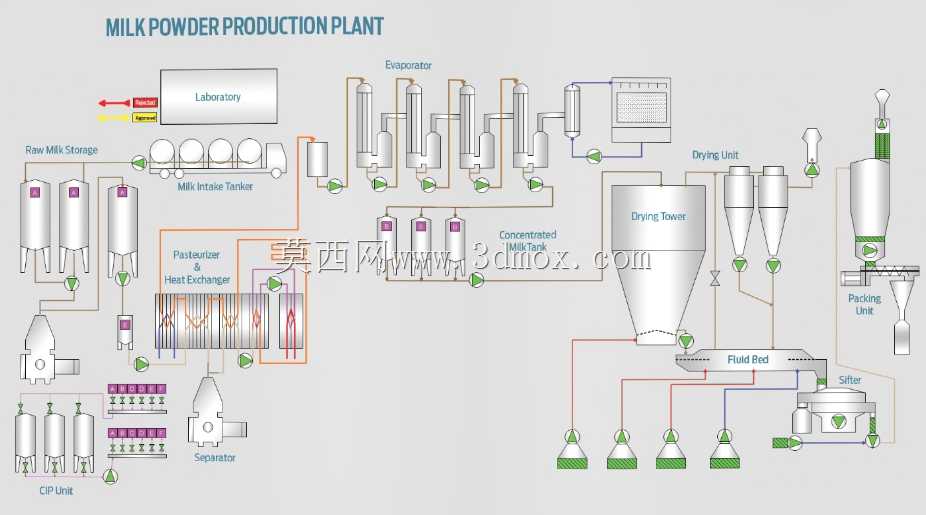

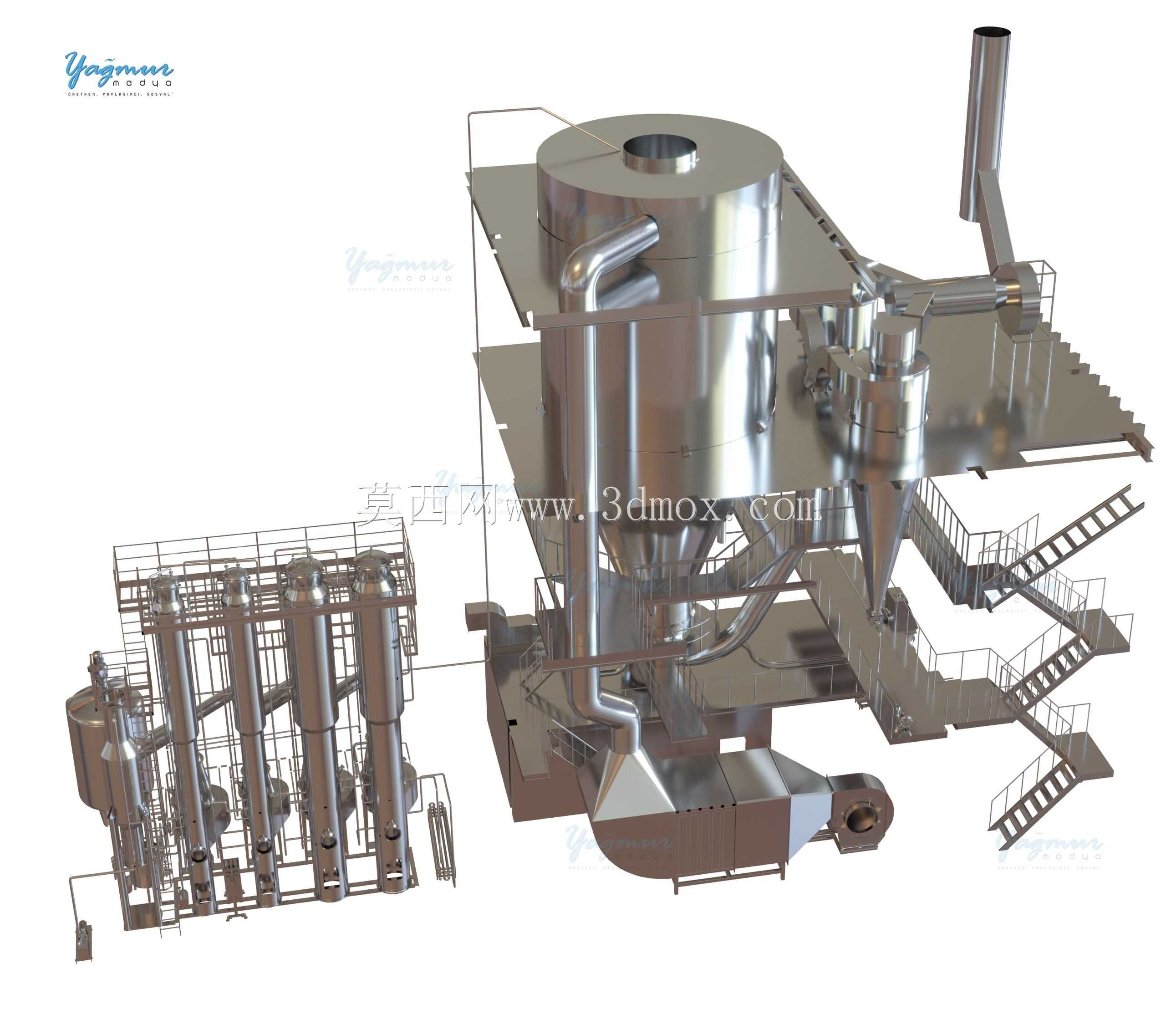

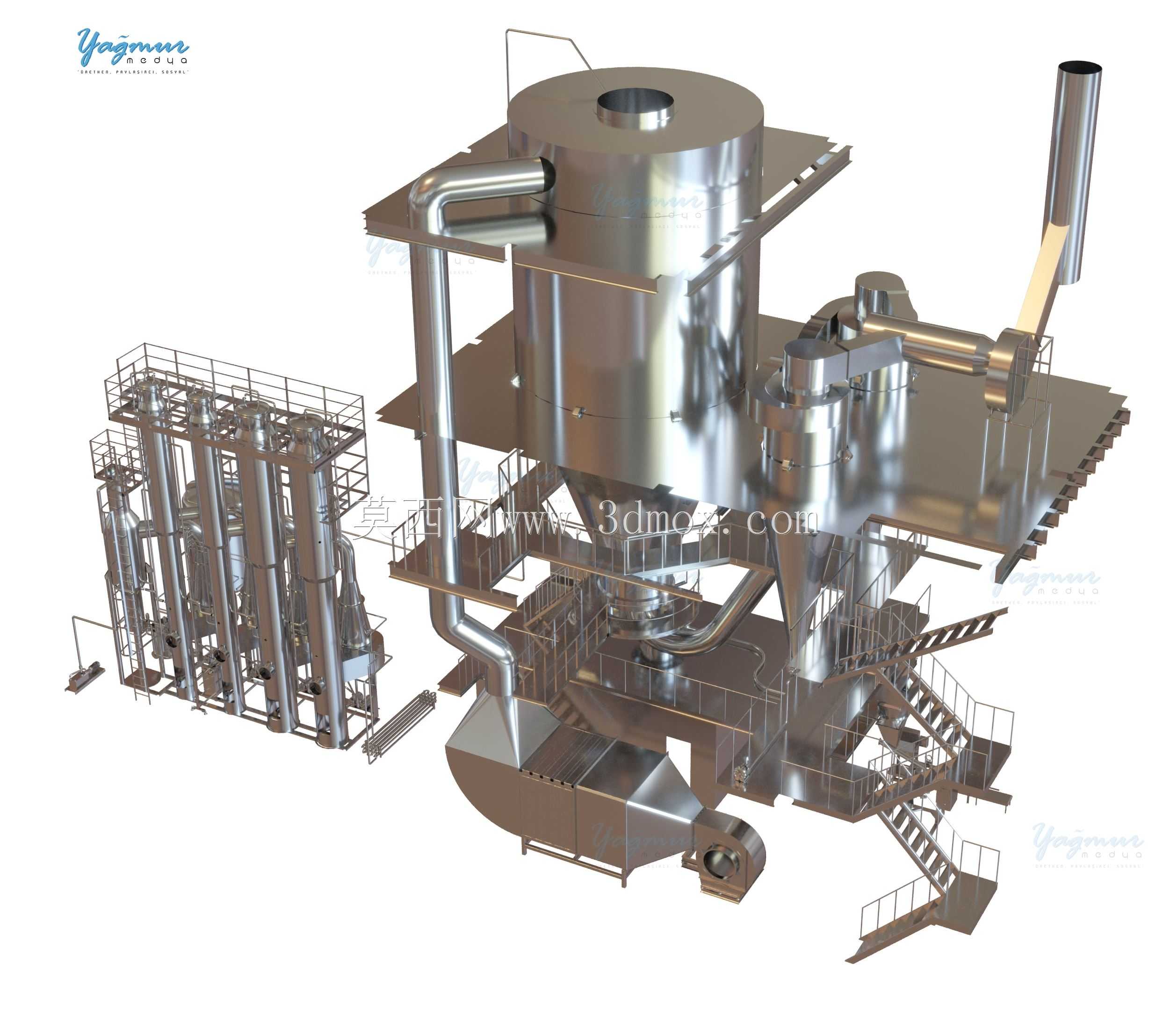

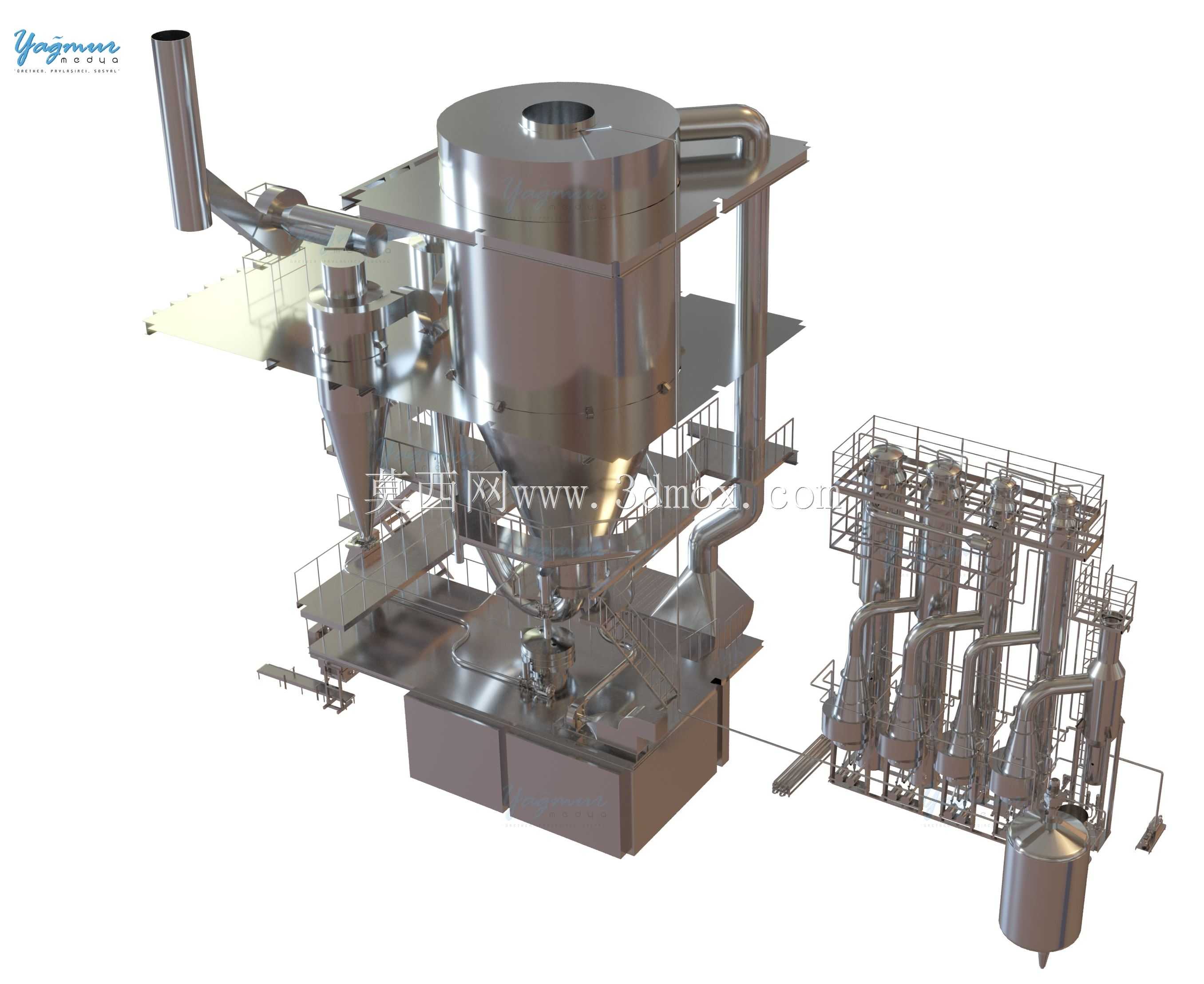

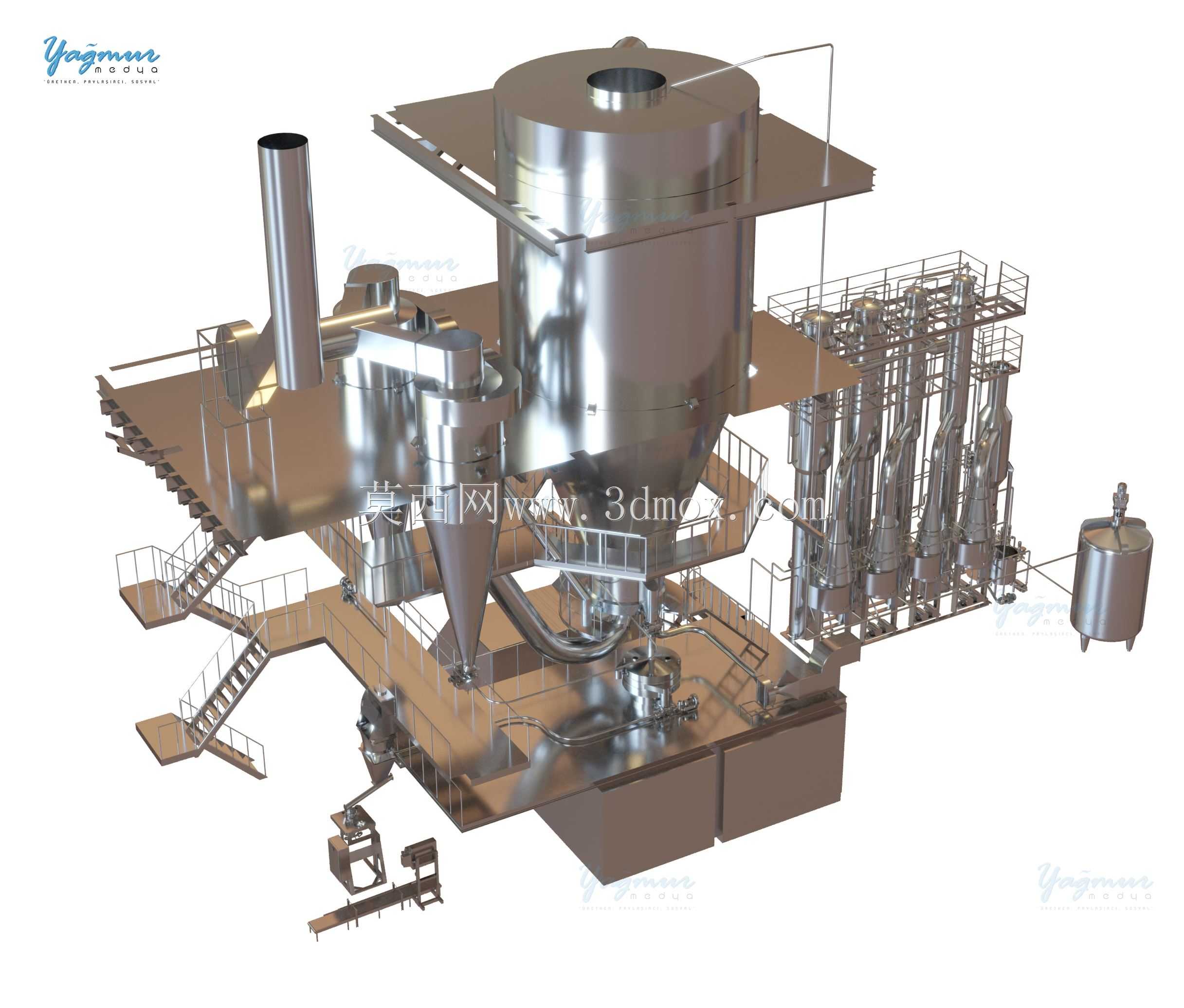

　　这套乳品加工整线的三维结构，完整还原了规模化奶粉生产场景下的全流程设备排布，核心围绕生鲜牛乳的浓缩、干燥、粉体收集三大核心工序搭建，适配日处理500吨生鲜乳的产能需求，最终产出的乳粉单班产能可稳定在45-50吨区间，匹配大中型乳品加工企业的连续化生产要求。从设备布局逻辑来看，整线采用立体式分层排布，核心干燥塔作为整线最高的单体设备布置在区域中心位置，配套的多效蒸发单元、进料预热单元沿主塔侧方平行排布，通过密闭不锈钢管路与主塔进料口连通，既缩短了物料输送路径，减少浓奶在输送过程中的黏度变化风险，也预留出足够的操作巡检通道，每层操作平台都设置了防滑踏步与安全护栏，楼梯坡度控制在45度以内，满足日常巡检与设备维护的通行需求。

　　核心干燥单元的设计上，主塔采用上窄下宽的锥底结构，顶部设置离心雾化器安装位与热风分配器，经浓缩至固形物含量50%左右的浓奶从顶部进入雾化器后，被分散成微米级的细小液滴，与经热风分配器均匀导入的热空气并流接触，在塔内仅需数秒即可完成水分蒸发，干燥后的乳粉颗粒沿塔壁滑落至锥底出料口，避免了粉体长时间滞留在高温区导致的蛋白质变性问题。塔侧连接的排风管路直接接入后续的旋风分离与布袋除尘单元，将排风夹带的细粉全部回收，既减少物料损耗，也满足生产区域的粉尘排放要求。配套的前处理蒸发单元采用多效立式列管结构，多台蒸发器串联排布，生鲜乳先经巴氏灭菌后进入蒸发效体，通过多效蒸发的余热回用逻辑降低蒸汽消耗，每台蒸发器都设置了独立的视镜、人孔与清洗接口，

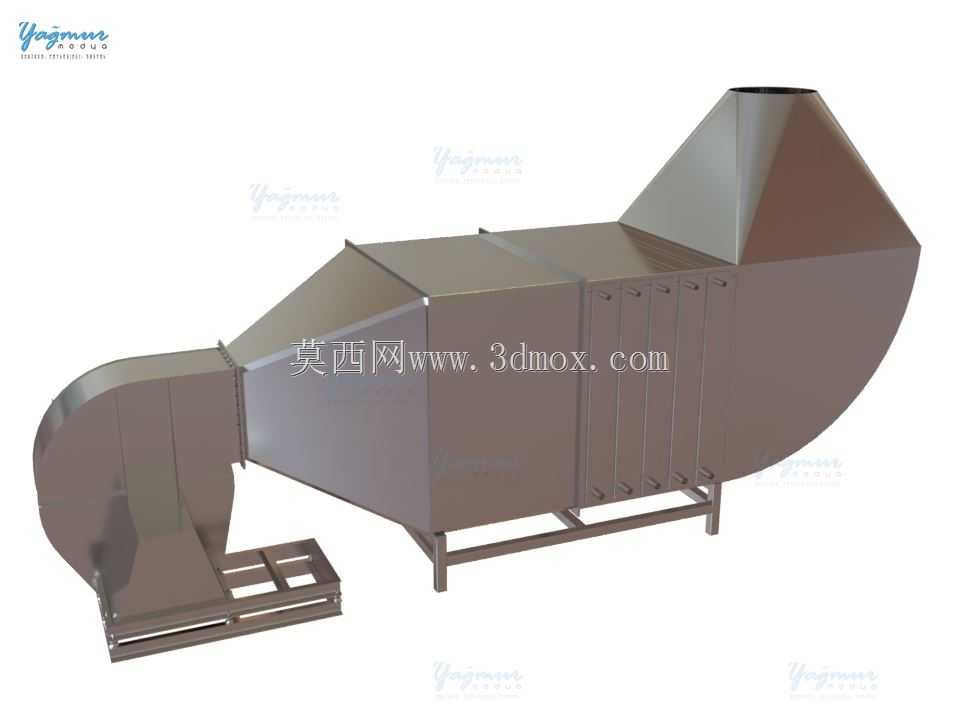

　　可实现在线CIP清洗，避免不同批次生产的物料残留。整线的物料输送全部采用密闭式不锈钢管路，液相管路采用卫生级快装连接，粉体输送段设置了防架桥的振动装置，避免乳粉吸潮后在管路转角、料仓位置发生堵料问题。从安装边界来看，整线设备的占地尺寸充分考虑了标准工业厂房的柱距与层高要求，主塔的安装基础预留了足够的承重载荷，配套的操作平台与主塔采用螺栓装配式连接，无需现场大量焊接作业，设备进场时可按模块拆分运输，到现场后按定位标记拼接即可，大幅缩短现场安装周期。所有与物料接触的部件都采用镜面不锈钢材质，管路转角全部采用大半径圆弧过渡，无卫生死角，满足食品加工行业的卫生设计规范。整线的辅助系统还包含了热风供给单元、排风冷凝单元、粉体冷却单元，各单元之间的管路连接都做了应力补偿设计，避免设备运行过程中的热胀冷缩导致管路拉裂，操作平台的高度设置充分匹配各个阀门、仪表的操作高度，日常生产中操作人员无需借助额外登高工具即可完成常规参数调整与设备巡检。
