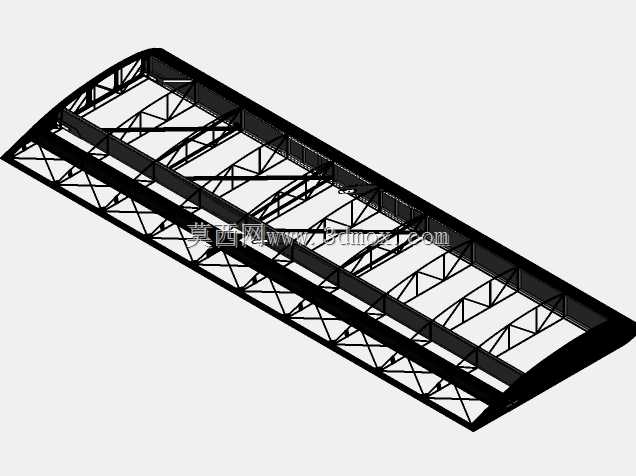

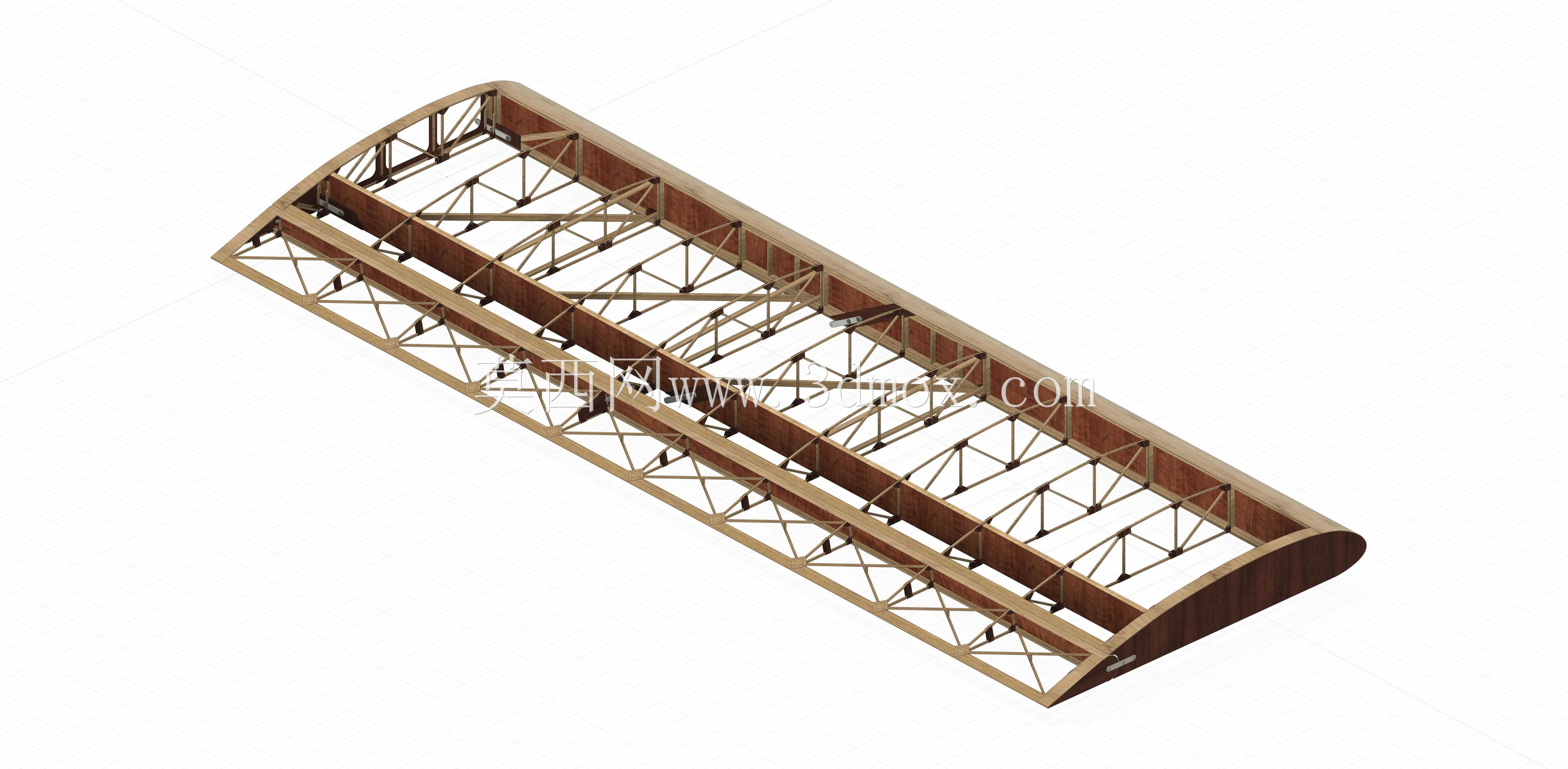

超轻型飞行器AirBike右翼桁架结构

　　该结构为超轻型载人飞行器的右侧主升力面，主要应用于低空休闲飞行、航空运动类超轻型飞行器的整机装配场景，作为整机核心升力承载部件，直接决定飞行过程中的升力输出特性、结构稳定性与飞行操控响应精度。从实际使用场景来看，这类超轻型机翼多用于低速低空飞行场景，飞行速度通常不超过150km/h，起降条件要求低，可在平整草地、硬化简易跑道完成起降，对结构重量的控制要求远高于常规通航飞机机翼，每减重1kg都能直接提升整机有效载荷与续航表现。

　　结构功能层面，该右翼需要同时承担多重载荷：飞行过程中迎面气流产生的分布升力、机动飞行时的侧向扭转载荷、起降阶段的冲击载荷，同时还要为后续副翼、翼尖小翼等操纵部件预留安装接口。整个翼体采用空间桁架式承力结构，没有采用常规通航机翼的整体蒙皮硬壳设计，而是以纵向主梁、横向翼肋、斜向支撑张线共同组成空间承力框架，纵向布置的两根主承力梁贯穿整个翼展方向，承担绝大部分弯曲载荷，每间隔固定距离布置的翼肋负责维持翼型的气动外形轮廓，斜向布置的支撑杆件将各个节点的载荷分散传递到主承力梁上，避免局部应力集中导致结构失效。

　　设计思路上完全围绕“极致轻量化+足够结构强度”的核心目标展开，所有杆件均采用等强度设计思路，不同位置的杆件根据实际承载大小匹配对应截面尺寸，承力较大的主梁位置采用截面尺寸更大的矩形型材，辅助支撑的斜杆则采用更小截面的杆件，在保证结构整体刚度、满足飞行载荷要求的前提下，尽可能去除所有非必要的结构材料。翼型选用低速高升力翼型，翼型厚度从翼根到翼尖逐步收窄，既能够在低速飞行时提供足够的升力系数，降低失速速度，提升飞行安全性，也能减少翼尖诱导阻力，提升飞行效率。翼根位置设计有与机身连接的安装接口，安装孔位的位置度公差控制在0.1mm级别，保证机翼与机身装配后能够保持正确的安装角，避免因安装偏差导致飞行过程中产生额外的阻力或者升力不对称问题。

　　从安装边界来看，该右翼展长方向的尺寸适配单座超轻型飞行器的整体布局，翼根处的连接端面与机身侧部的安装座完全匹配，装配时不需要对机身结构做额外修改，可直接通过紧固件完成连接；翼弦方向的尺寸经过气动计算匹配，与尾翼的操纵力矩范围适配，不会出现纵向操纵力矩不足的问题。结构的外轮廓后续可覆盖轻质蒙布或者薄蒙皮，形成完整的气动外形，桁架内部的空隙还可以根据整机布局需求，预留燃油箱、航电设备的安装空间，不需要额外增加外挂结构，进一步压缩整机的结构重量。

　　实际工程验证层面，这类桁架式机翼结构在超轻型飞行器领域已经过数十年的应用验证，相比硬壳式机翼，不仅结构重量更轻，还具备维护便捷的特点，某根杆件出现损伤时可单独更换，不需要整体报废机翼结构，大幅降低使用维护成本。结构的节点连接位置采用铰接与固接结合的方式，主承力梁与翼肋的连接位置为固接，保证结构整体刚度，斜向支撑杆件的连接位置采用铰接，释放不必要的装配应力，避免飞行过程中因交变载荷导致节点位置出现疲劳裂纹。整个翼体的重心位置经过精准配平，装配后不会因为单侧机翼重心偏差导致整机出现横向配平问题，减少飞行过程中飞行员的操纵修正量，降低长时间飞行的操纵负担。
