莱特R790星型九缸航空活塞发动机

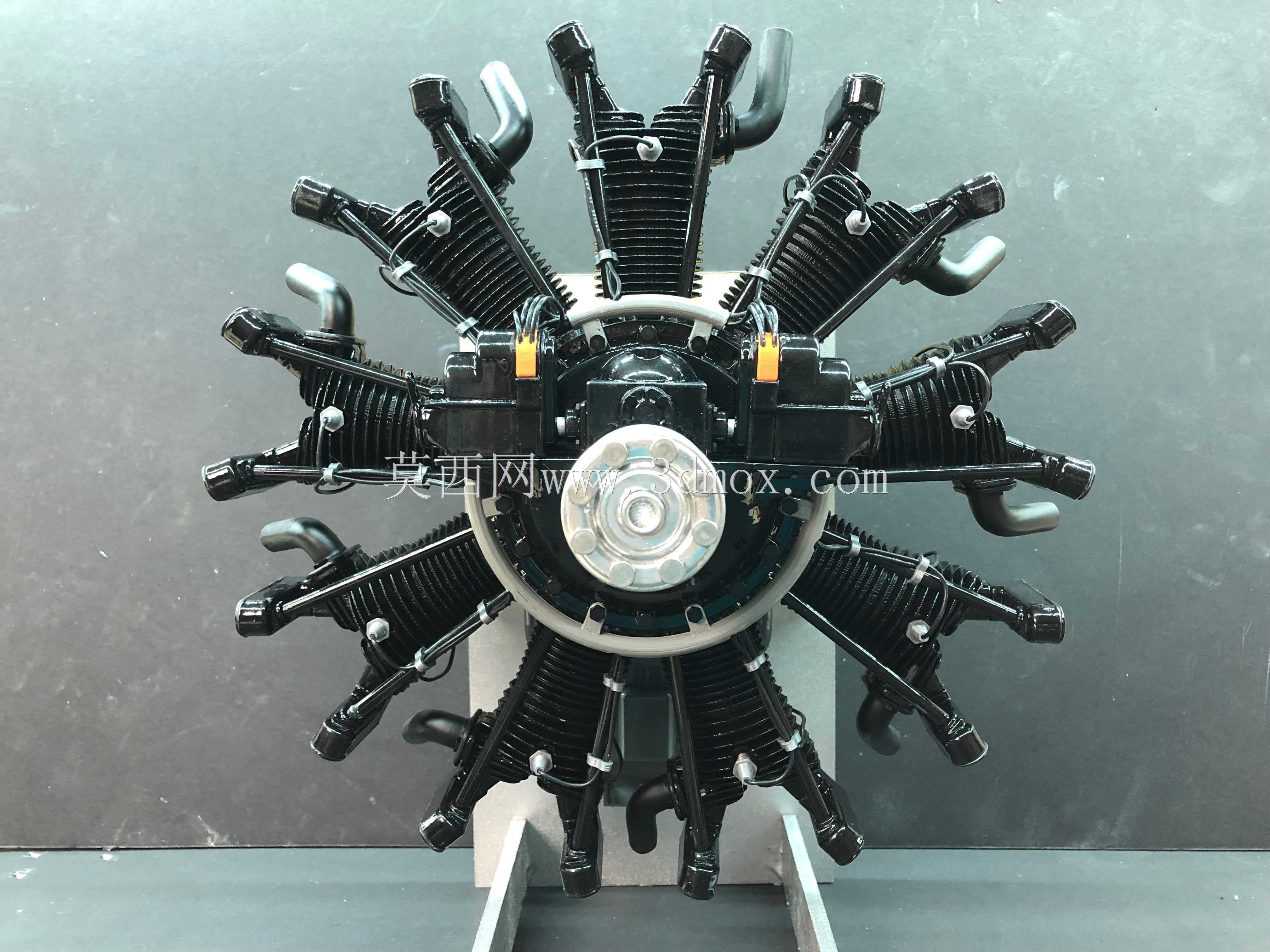

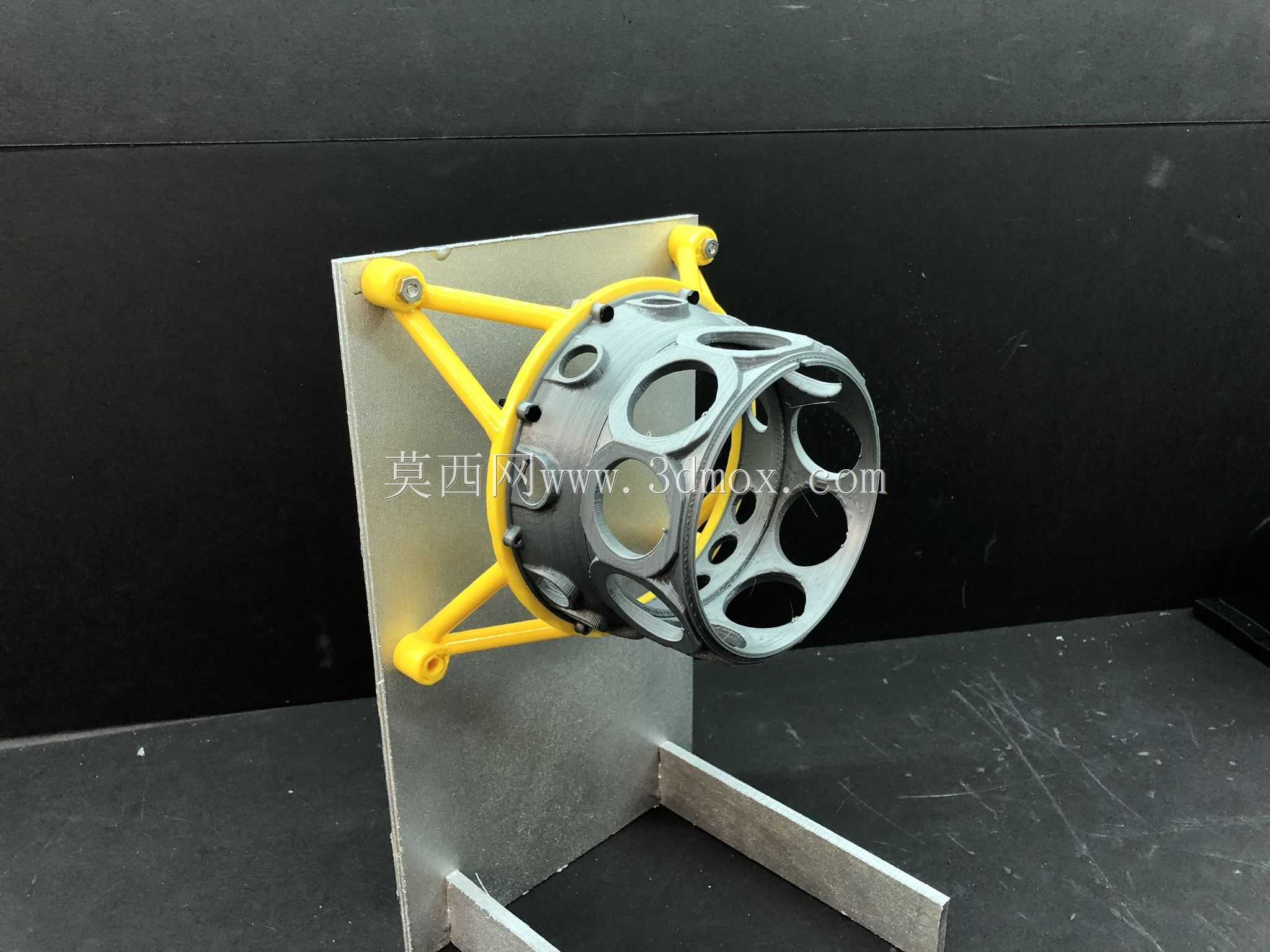

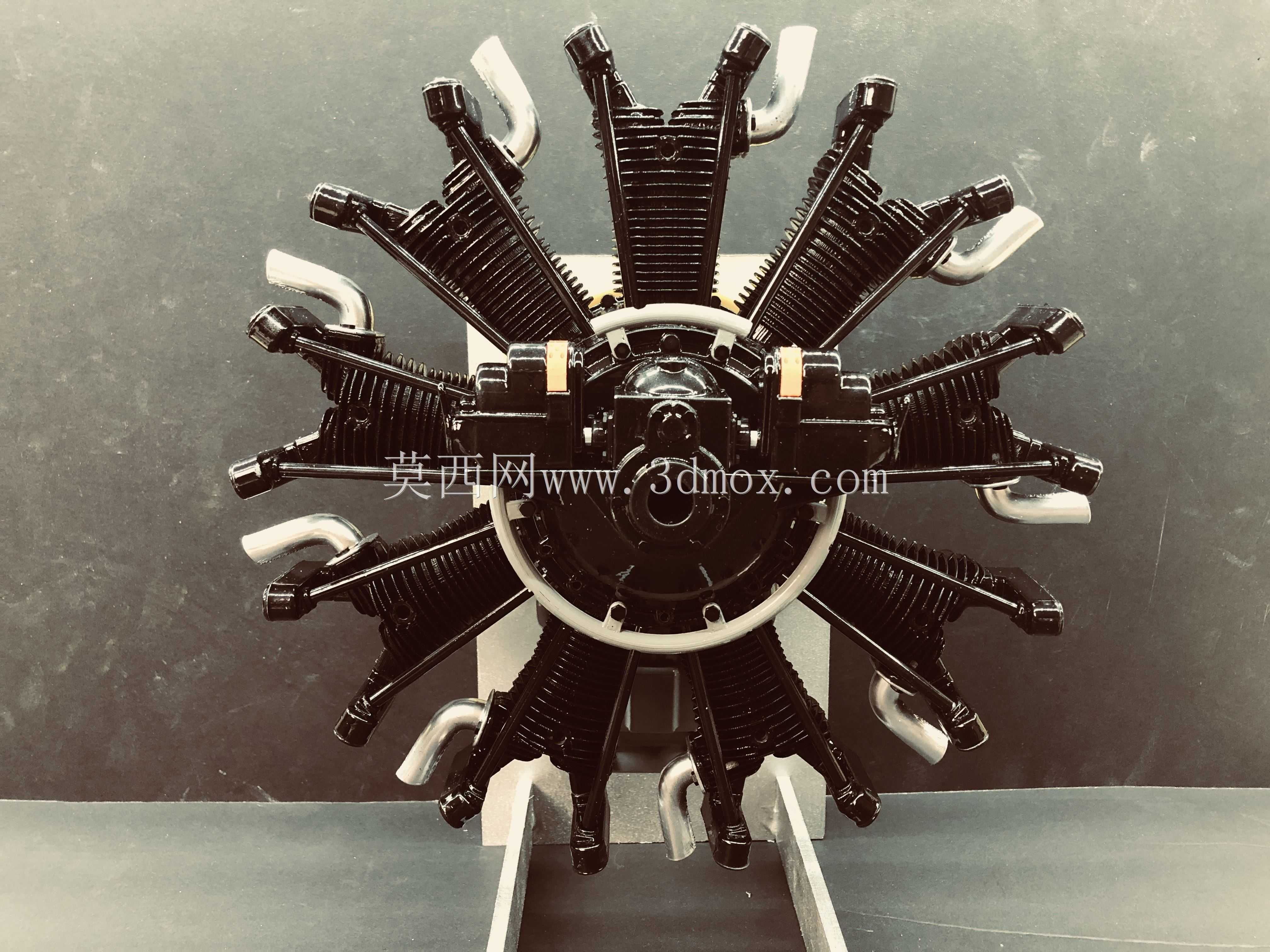

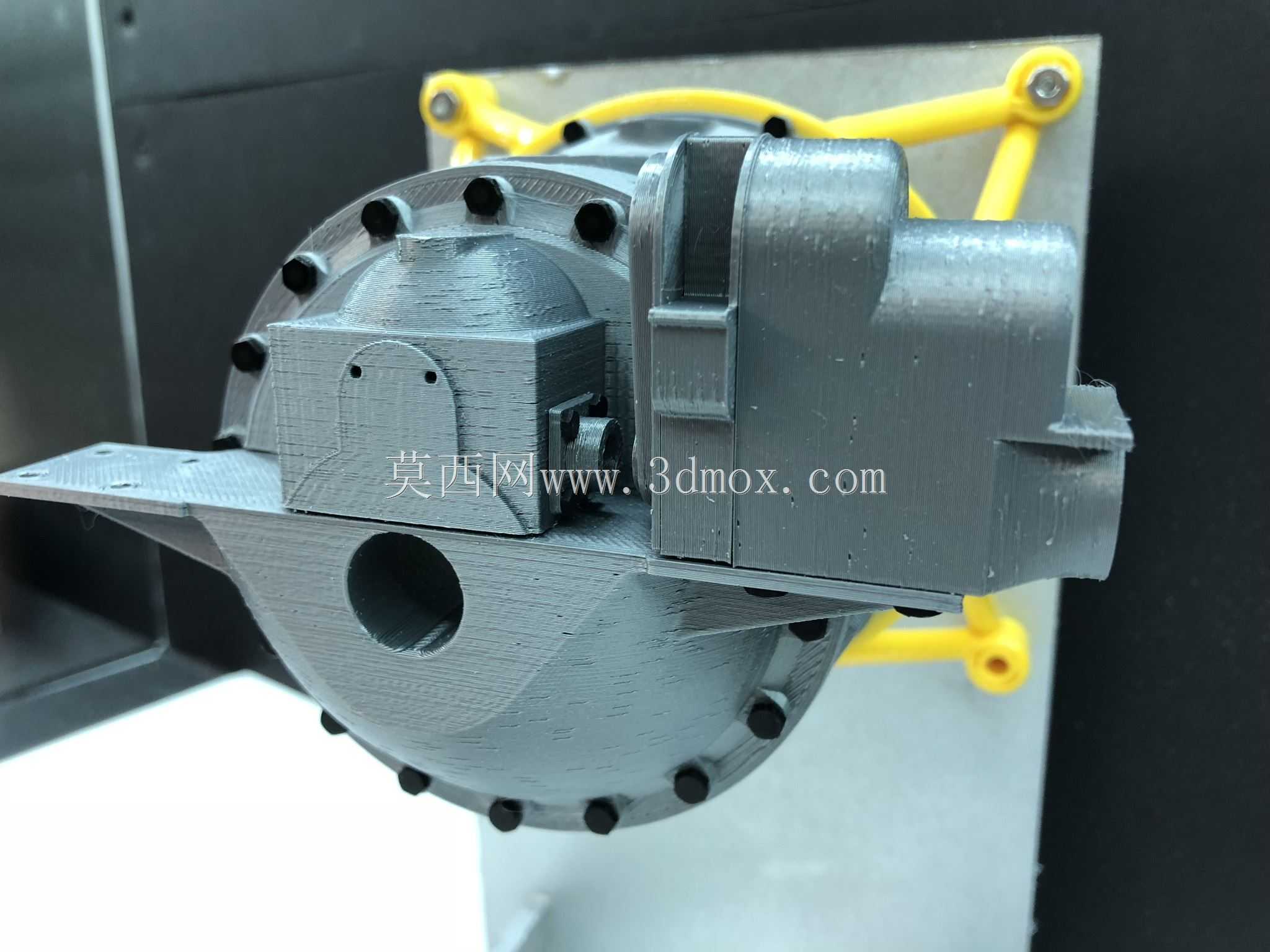

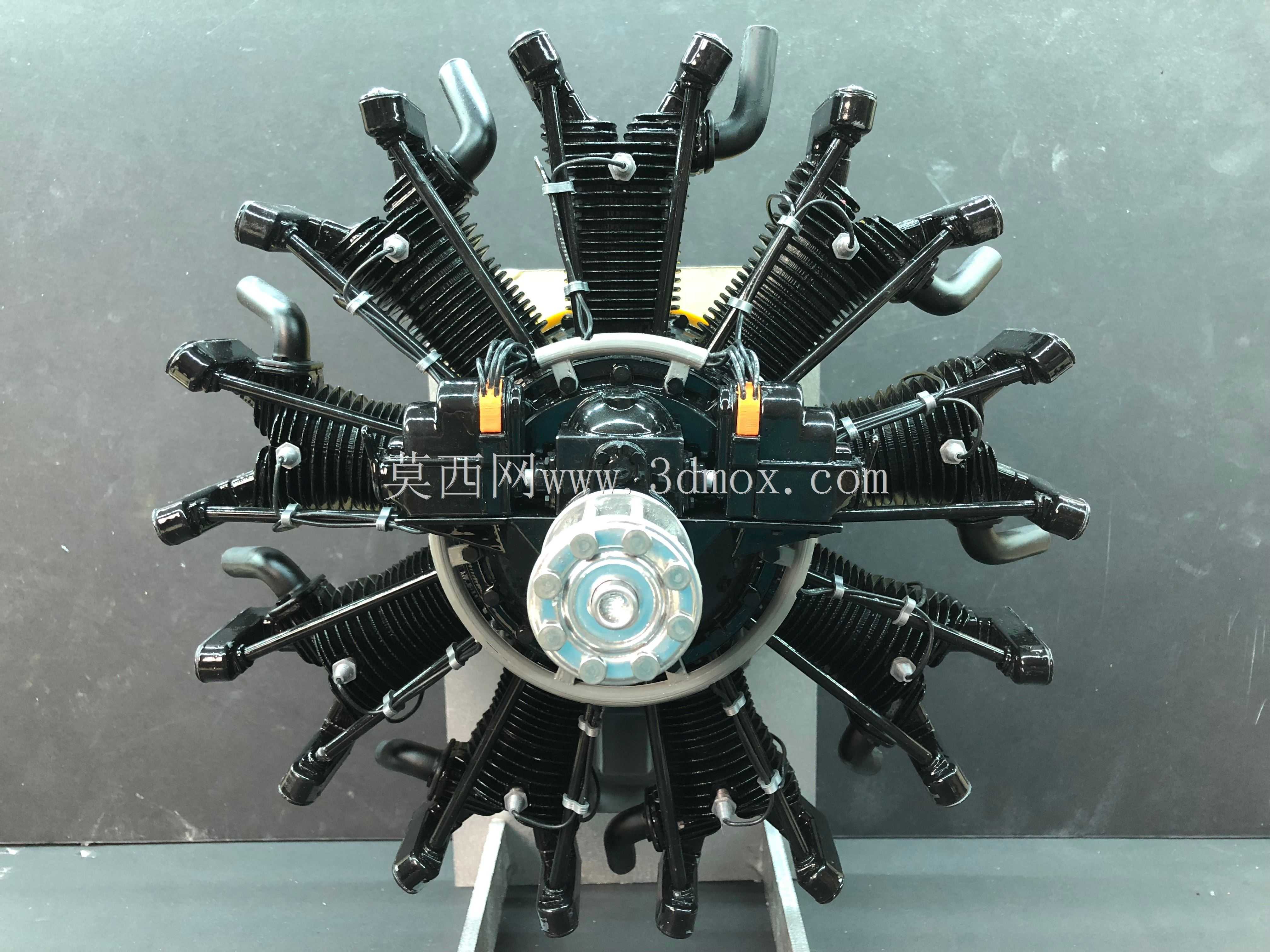

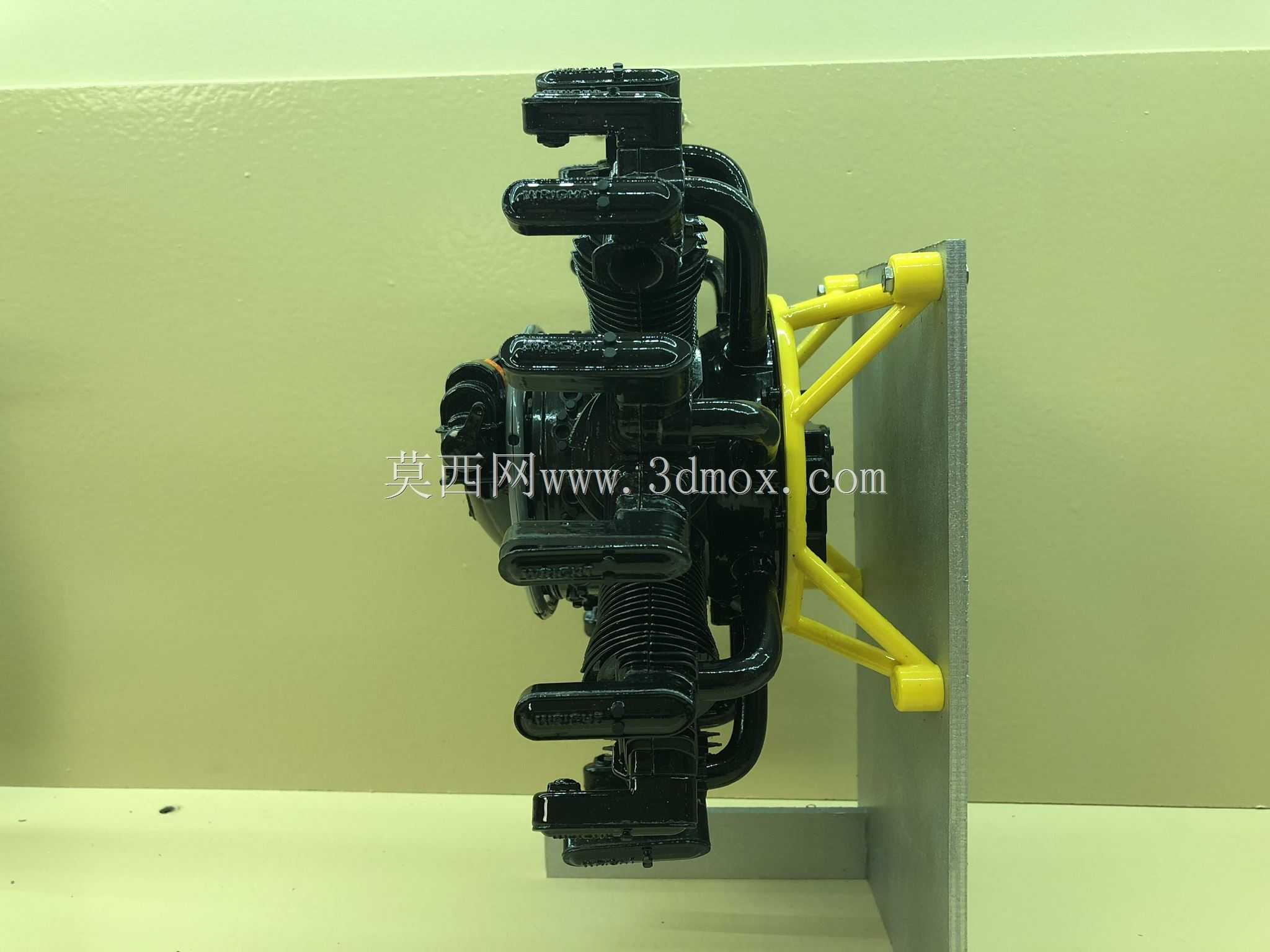

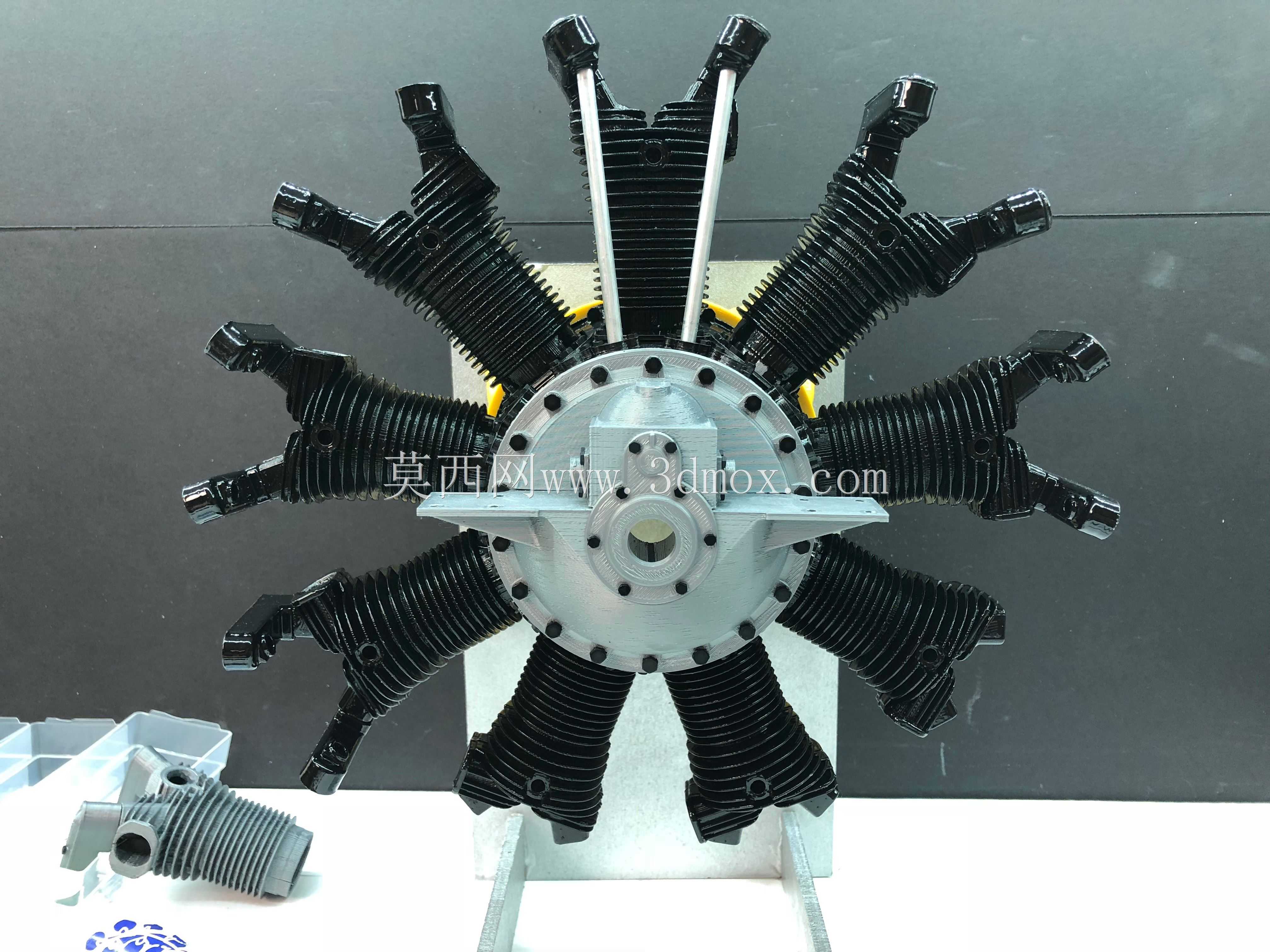

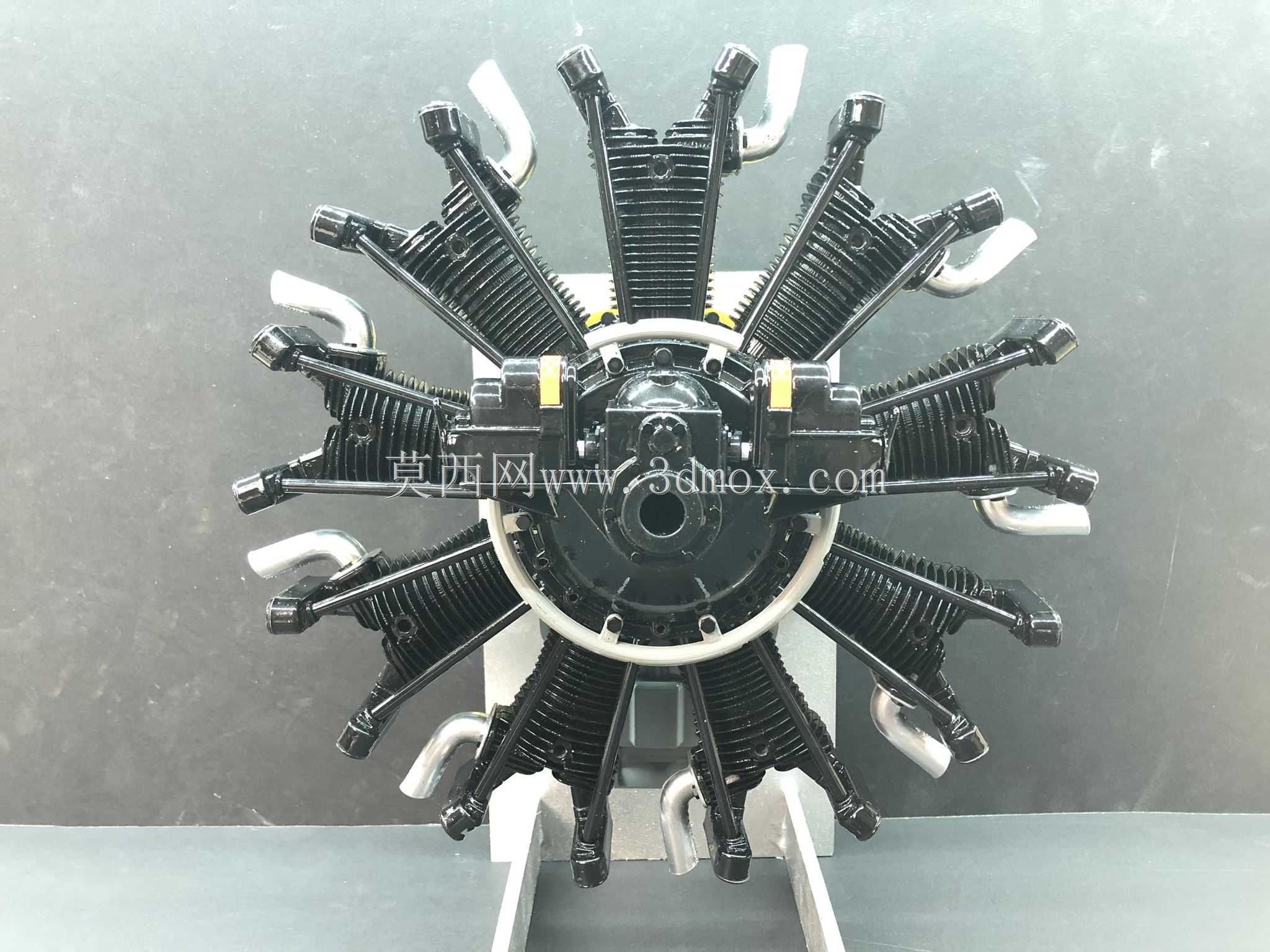

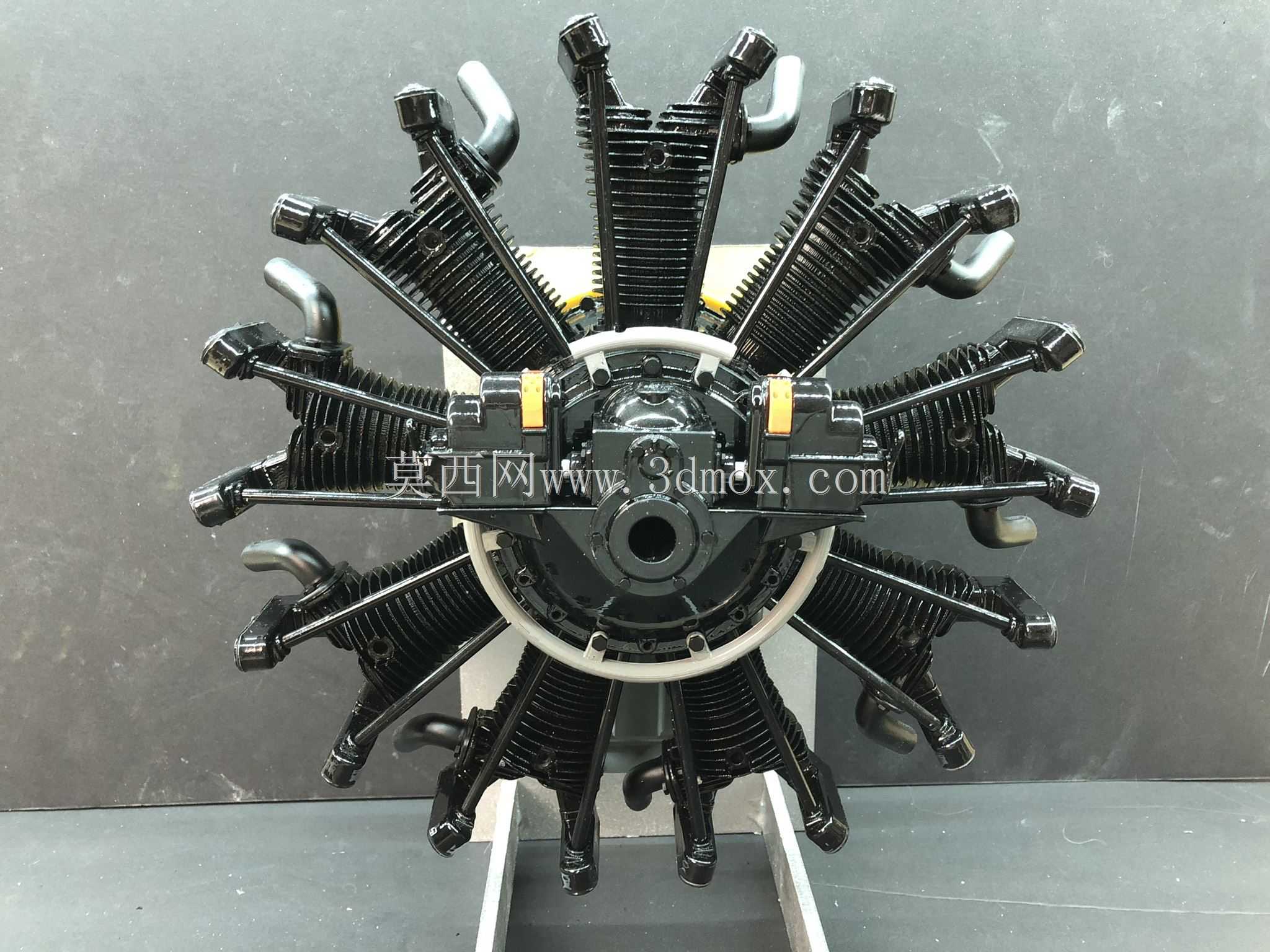

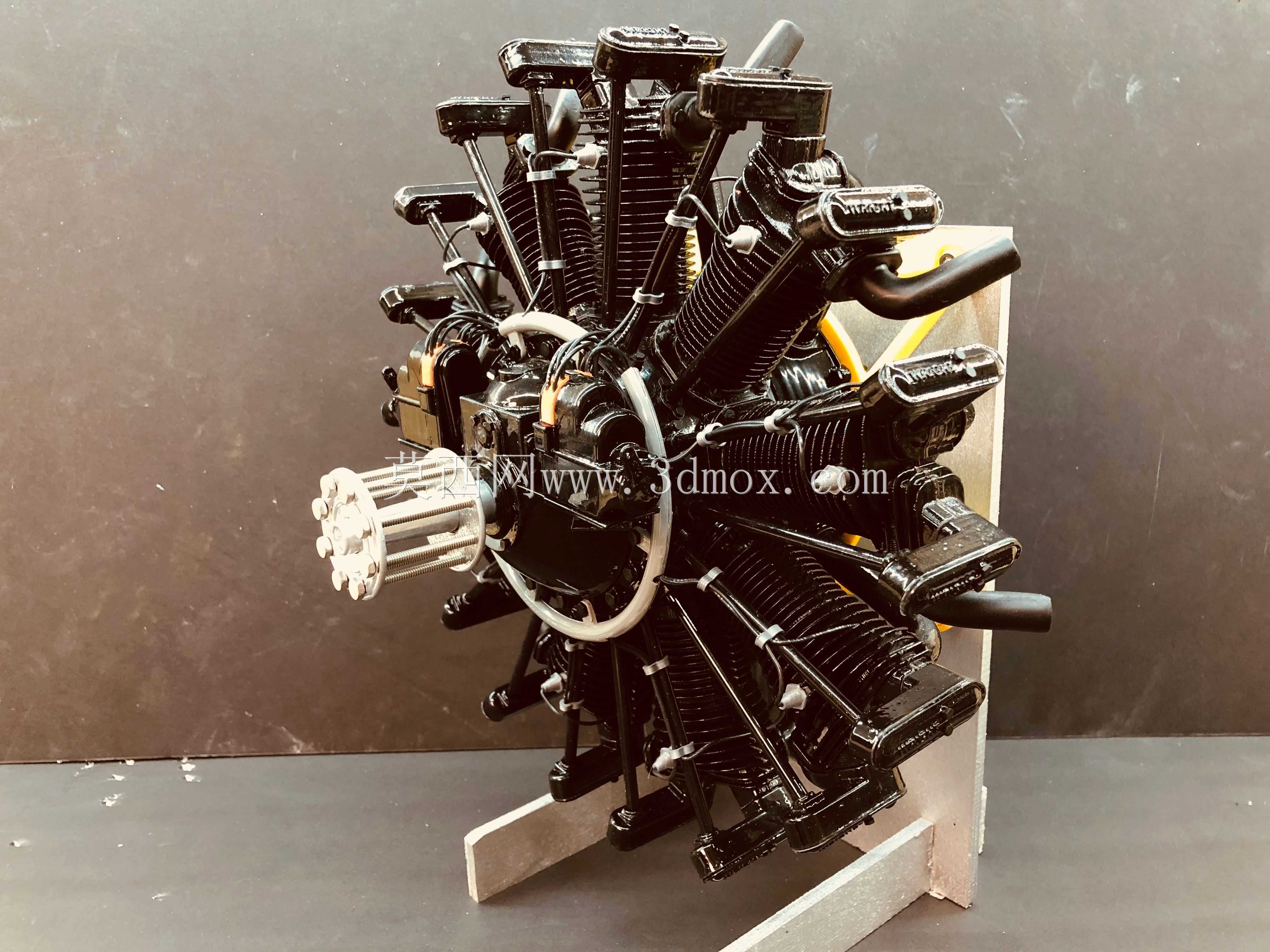

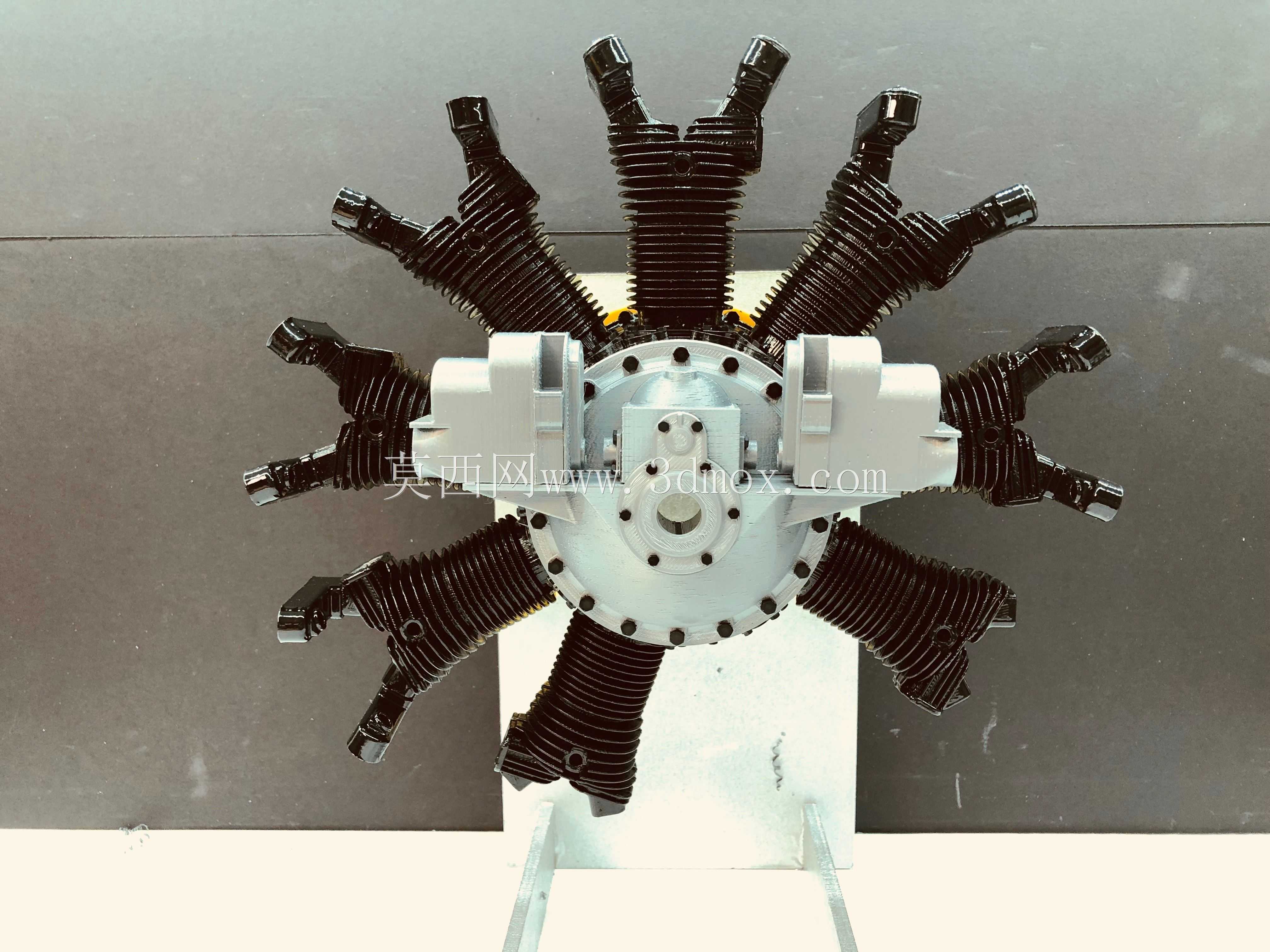

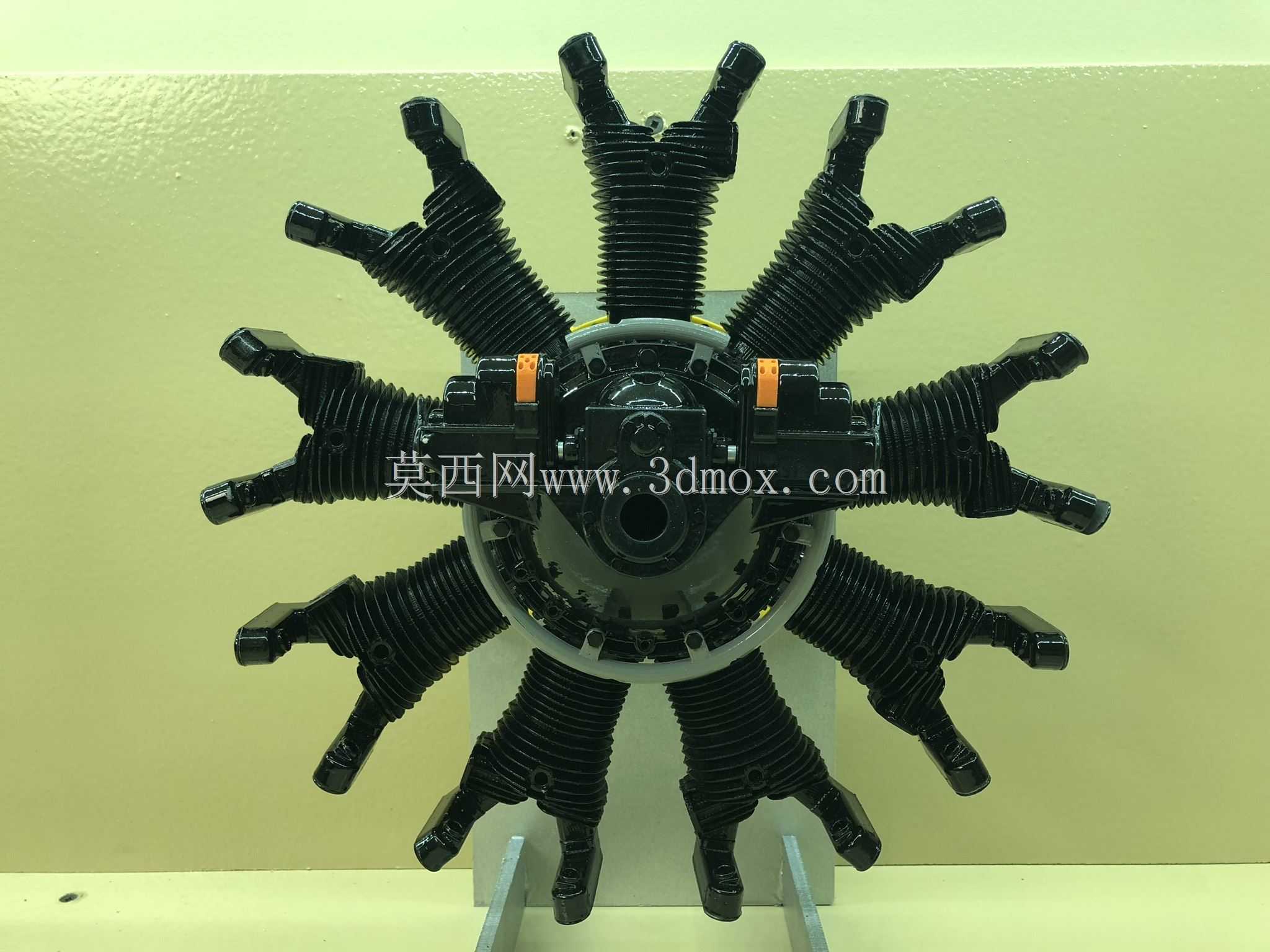

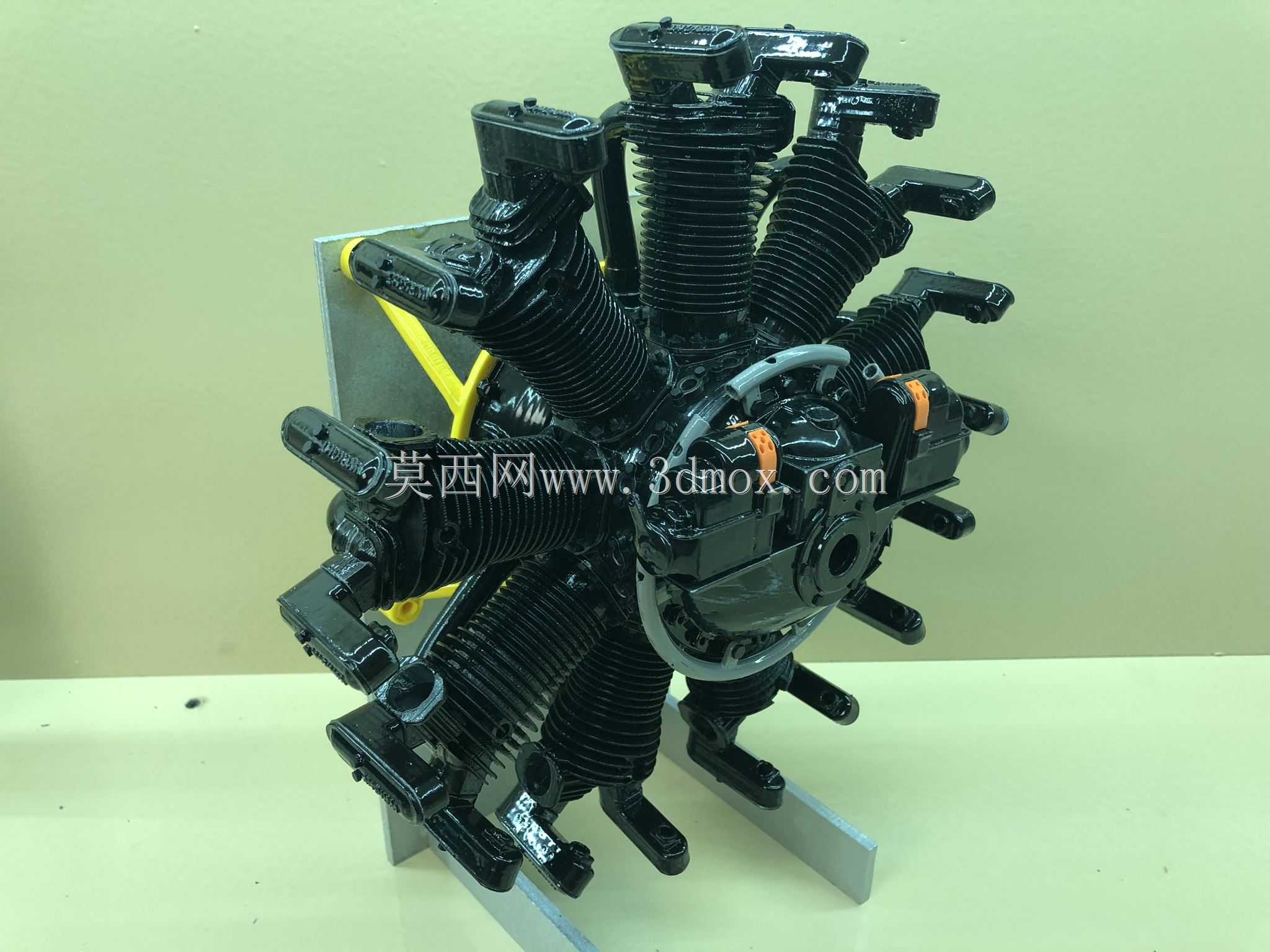

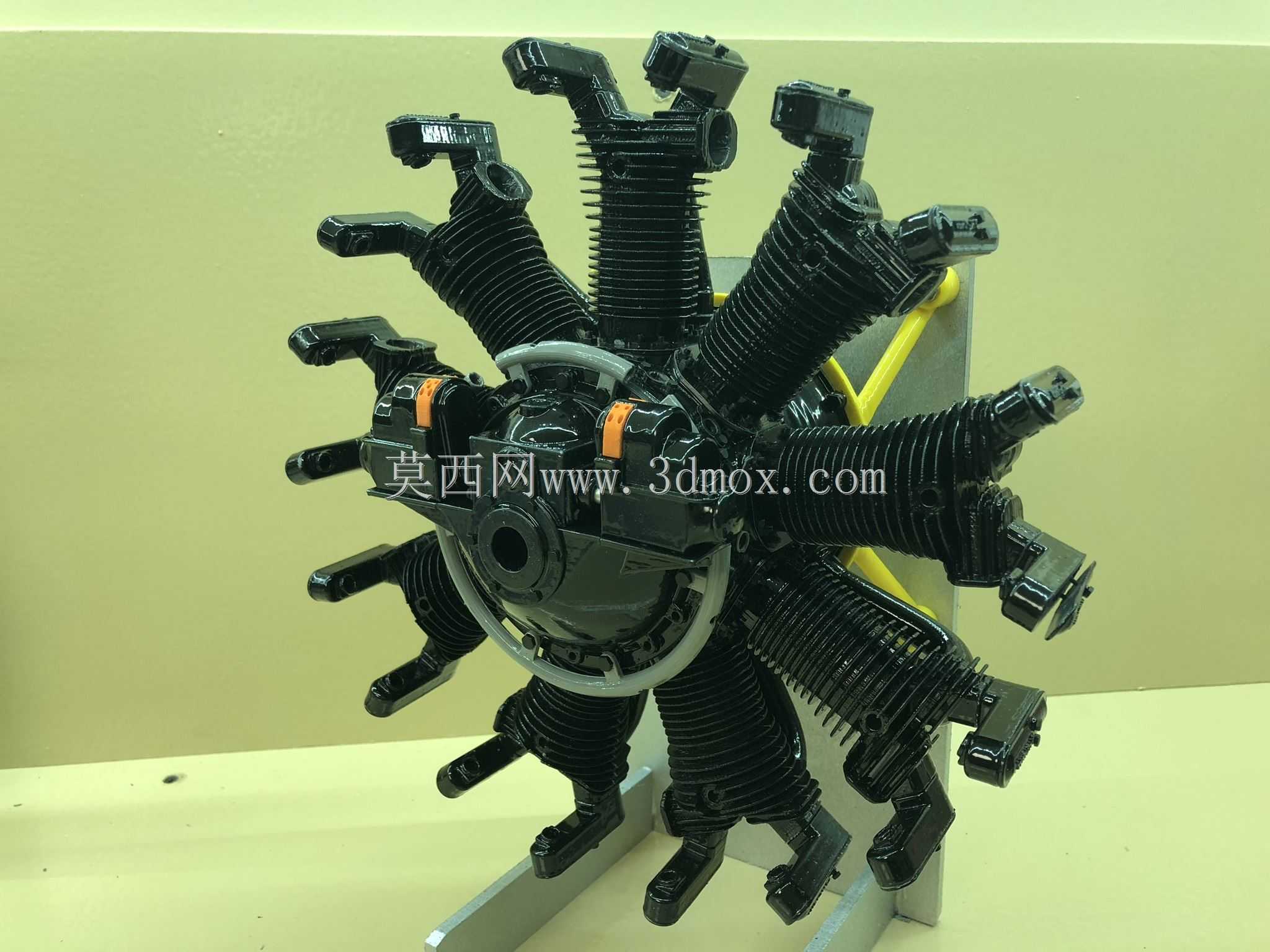

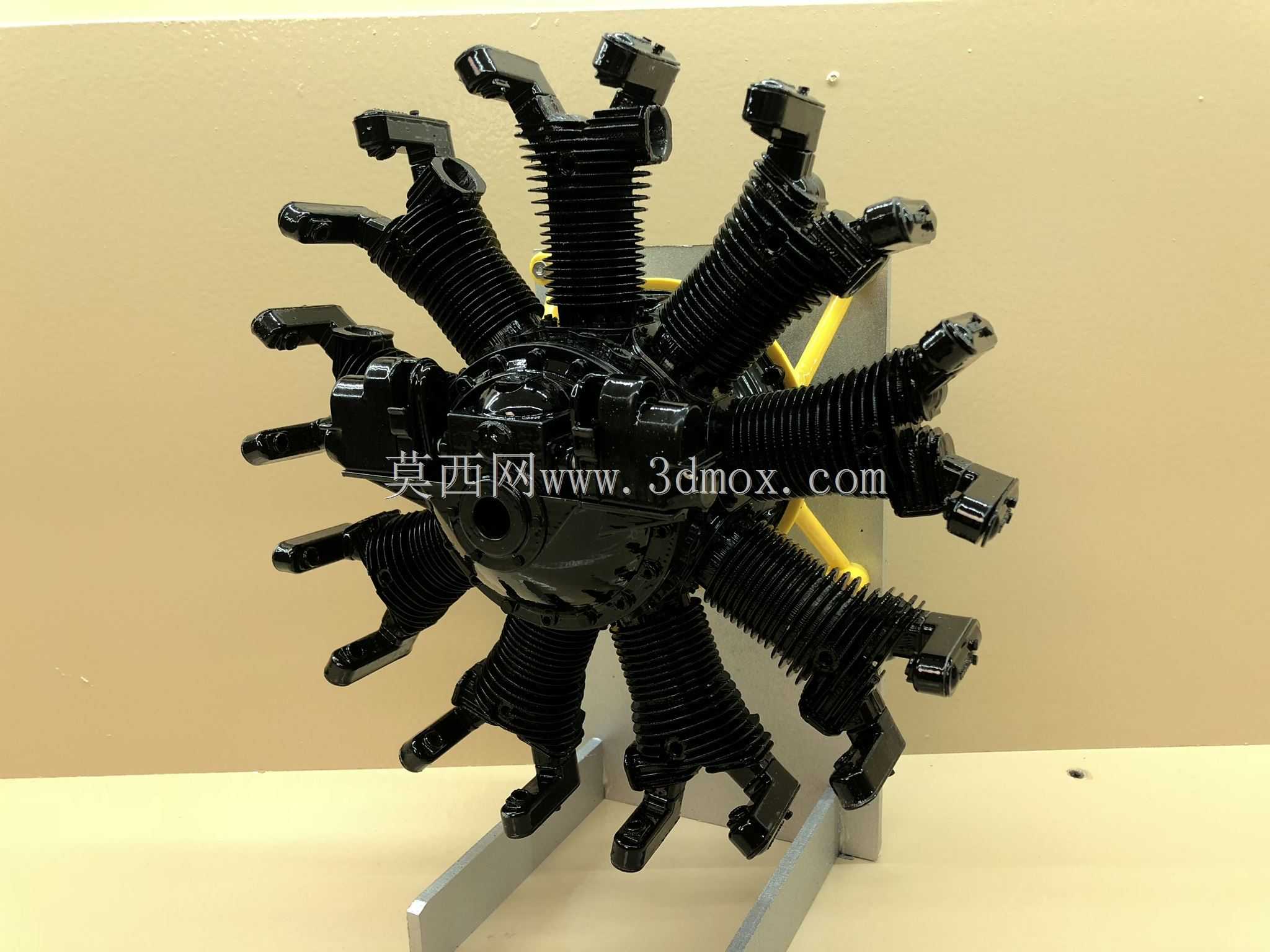

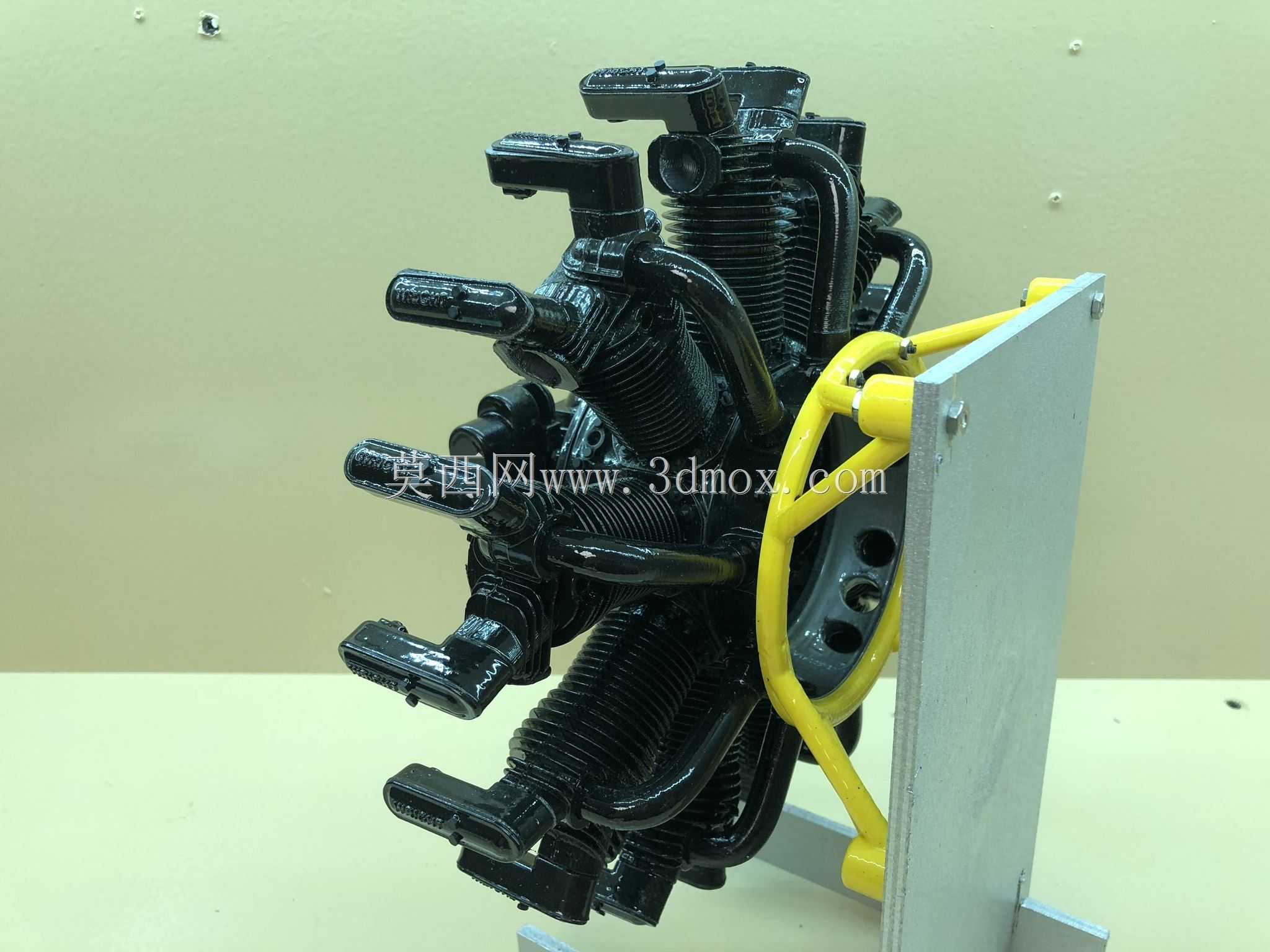

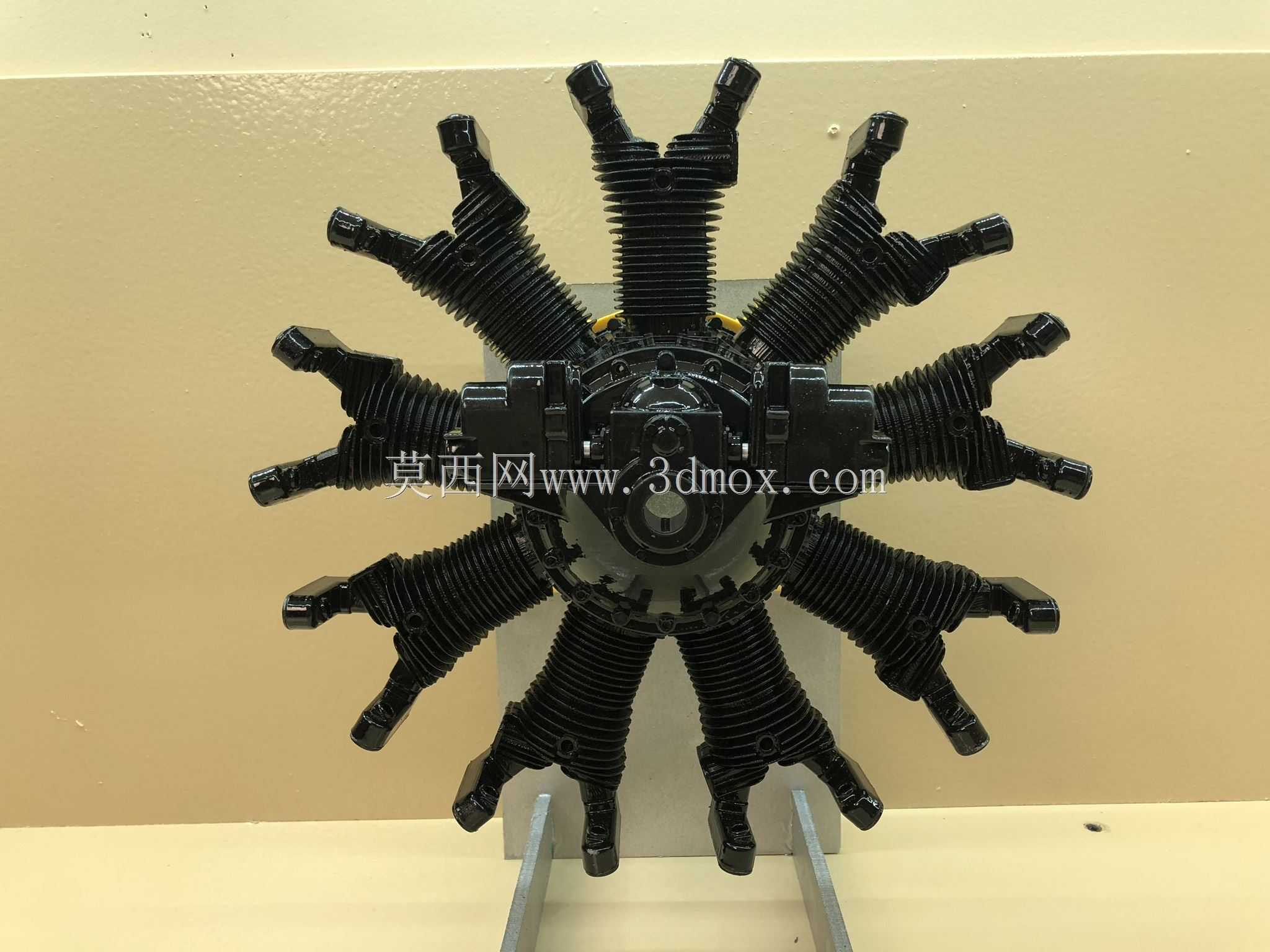

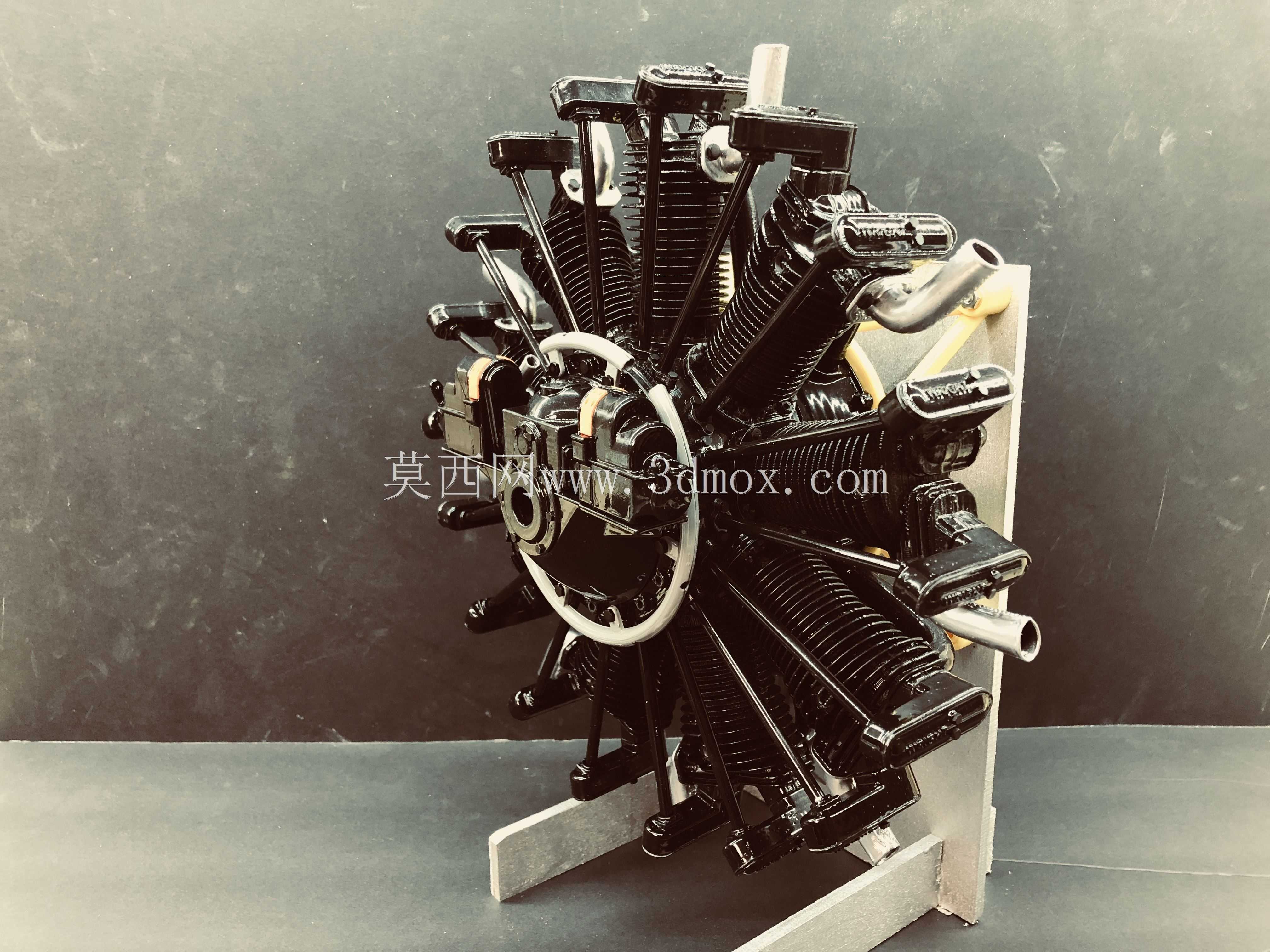

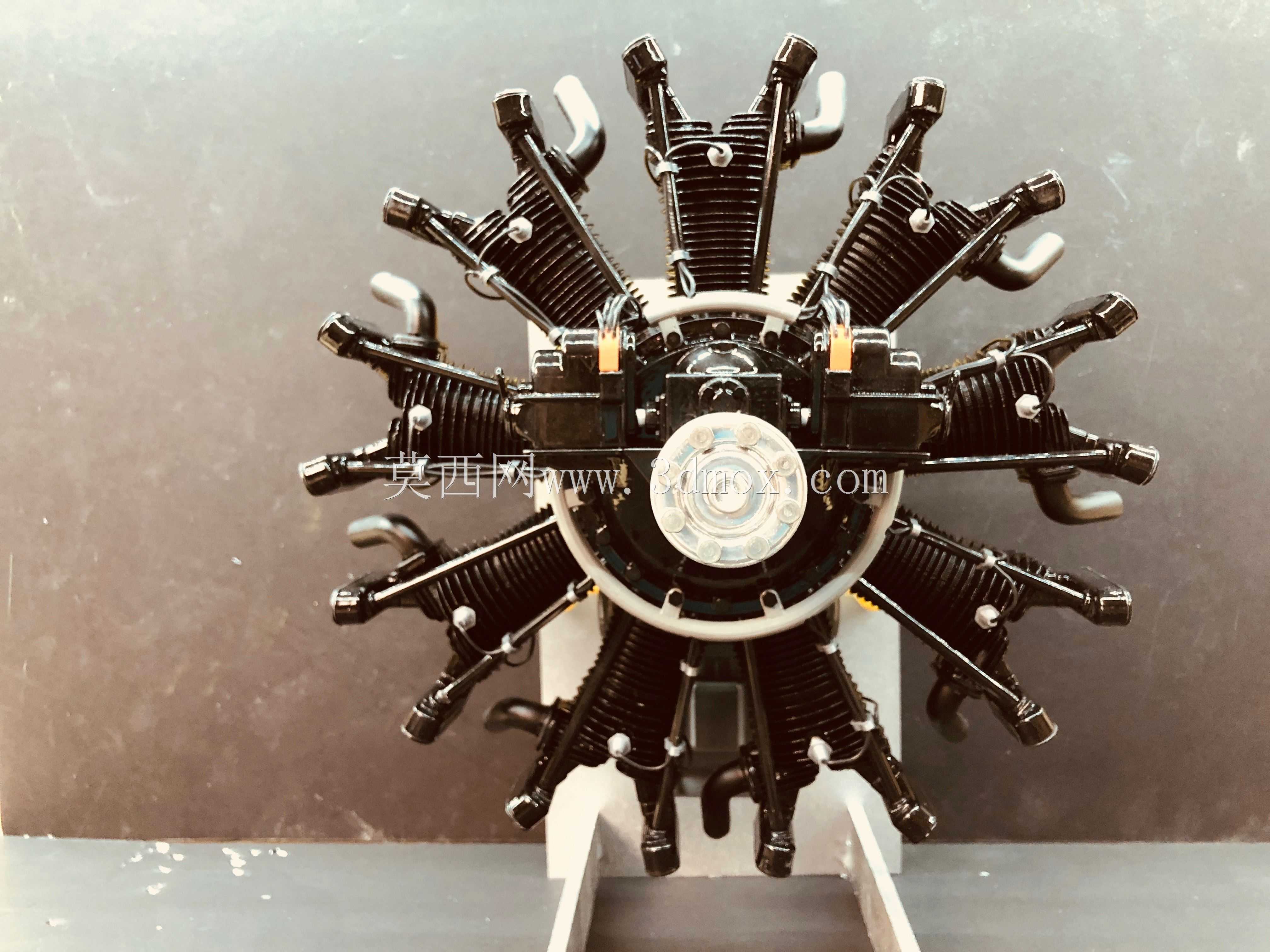

　　这台径向布置的九缸航空活塞动力装置，在早期通用航空、教练机、轻型农用机与复古航空器复原项目中属于非常典型的动力选型。整机以曲轴中心为原点，九个气缸沿圆周均匀放射排布，相邻缸体夹角保持四十度，这种布局让迎风面内的散热面积得到充分展开，在低空低速、依赖气流直接冷却的飞行工况下，气缸鳍片可以均匀接触来流，避免直列或V型机后排气缸散热不足的问题。

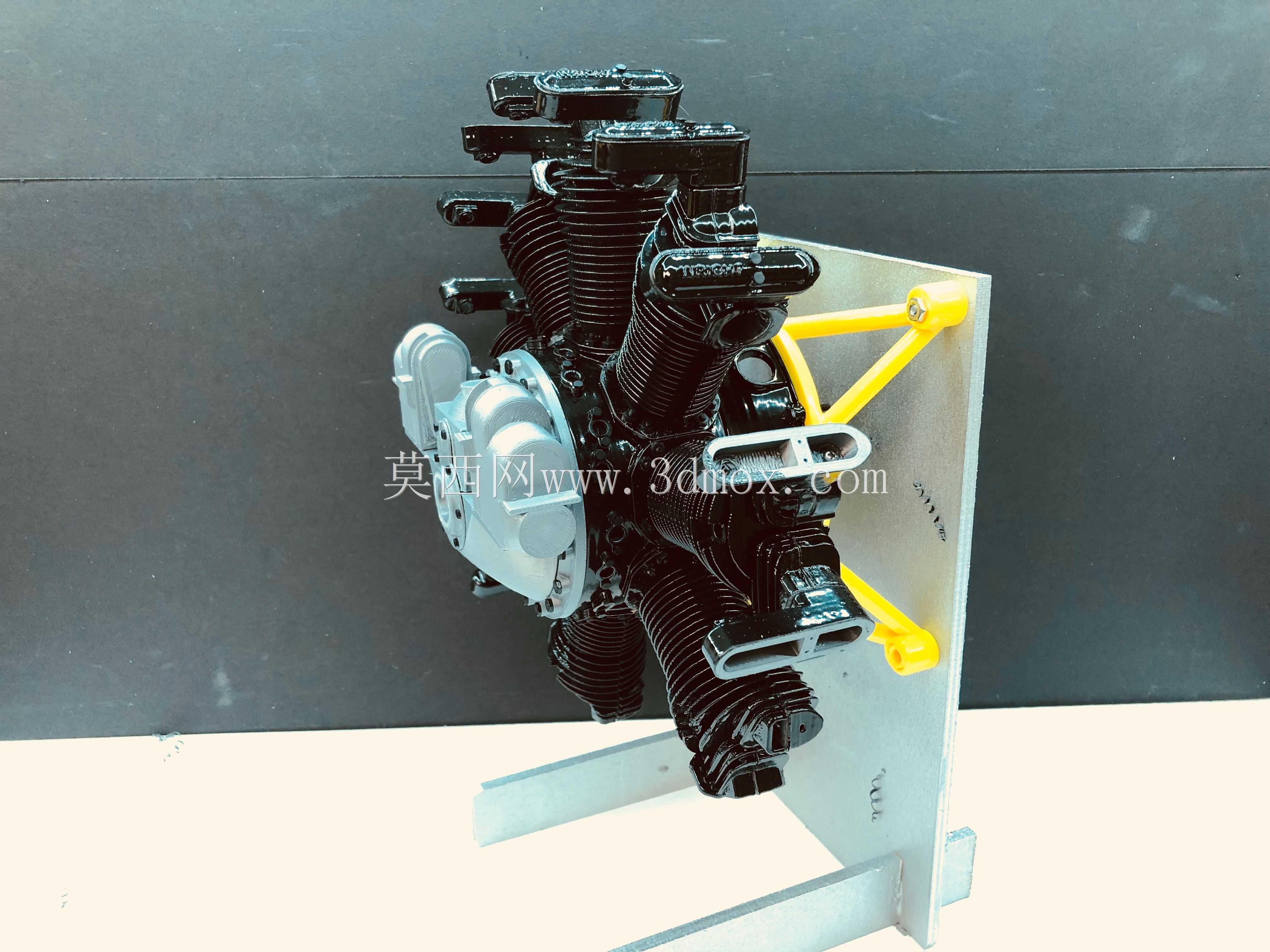

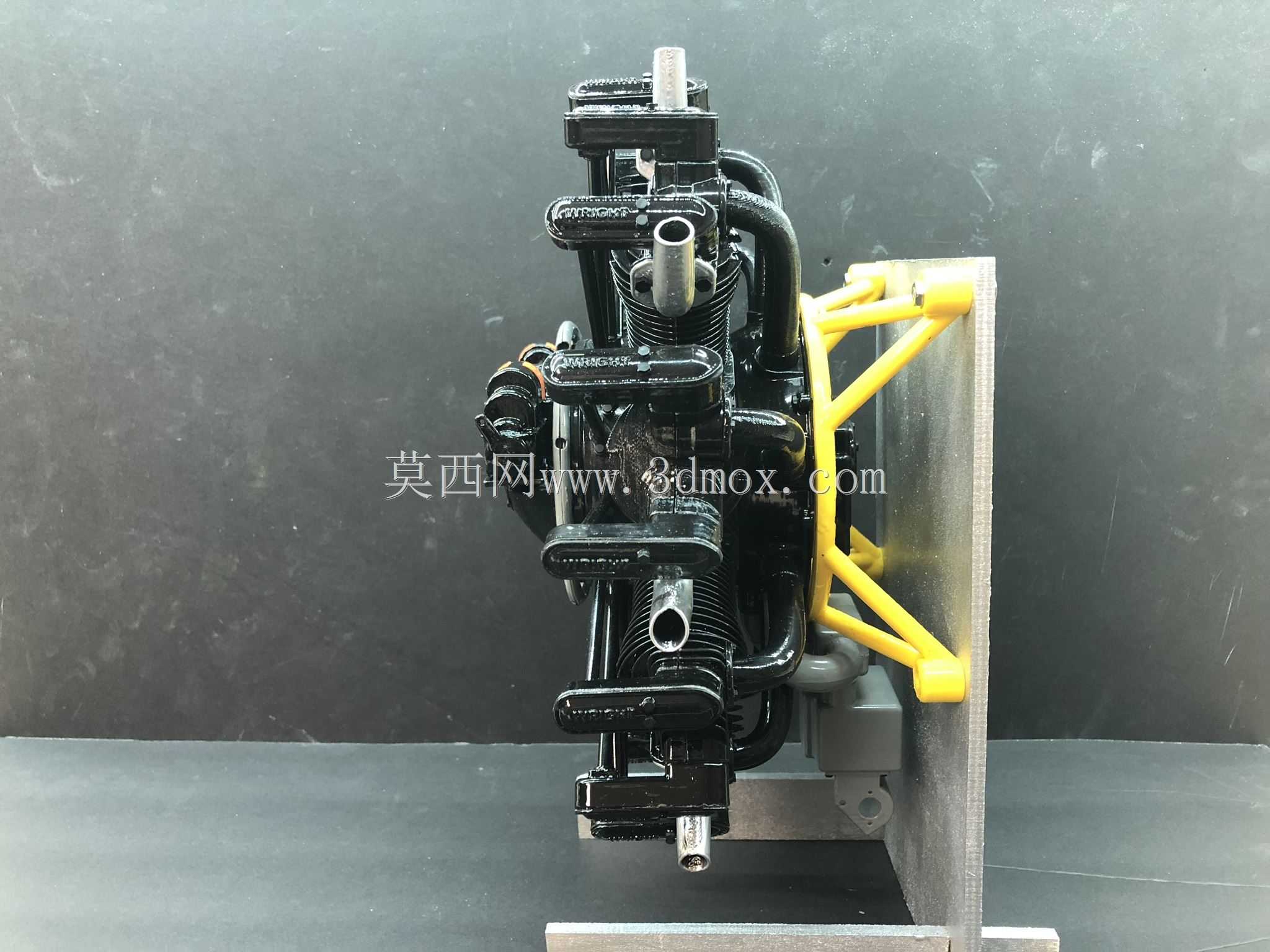

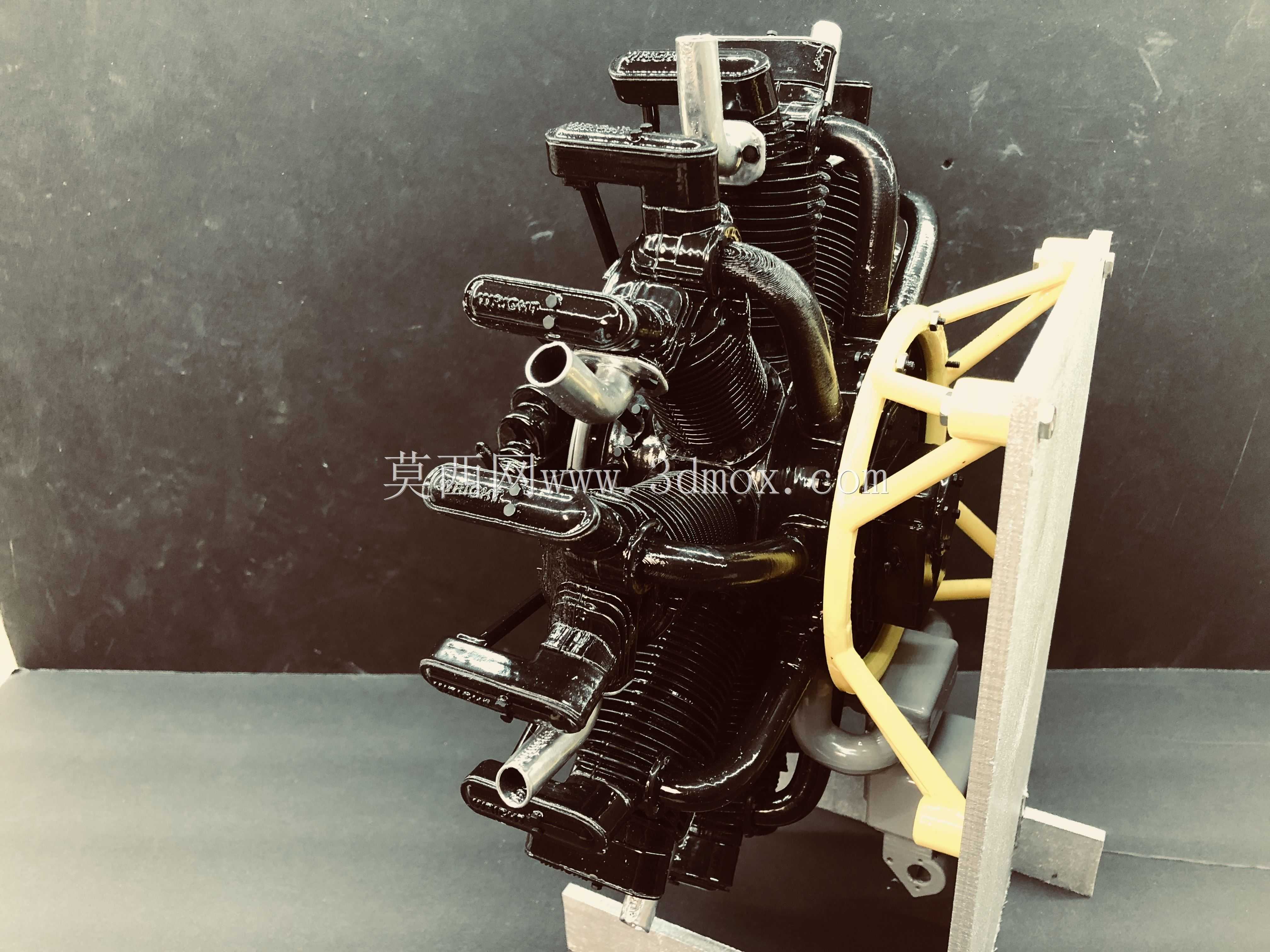

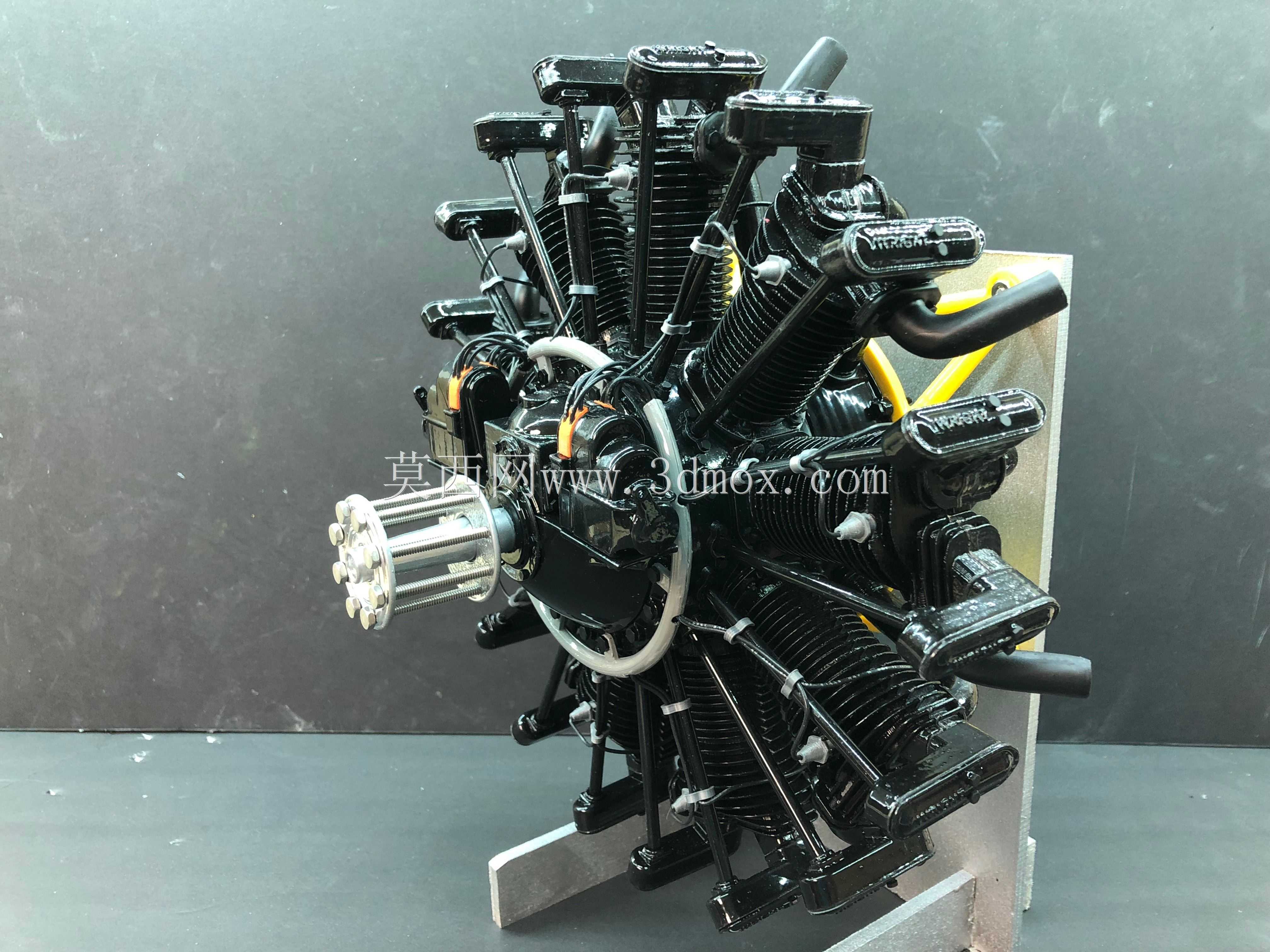

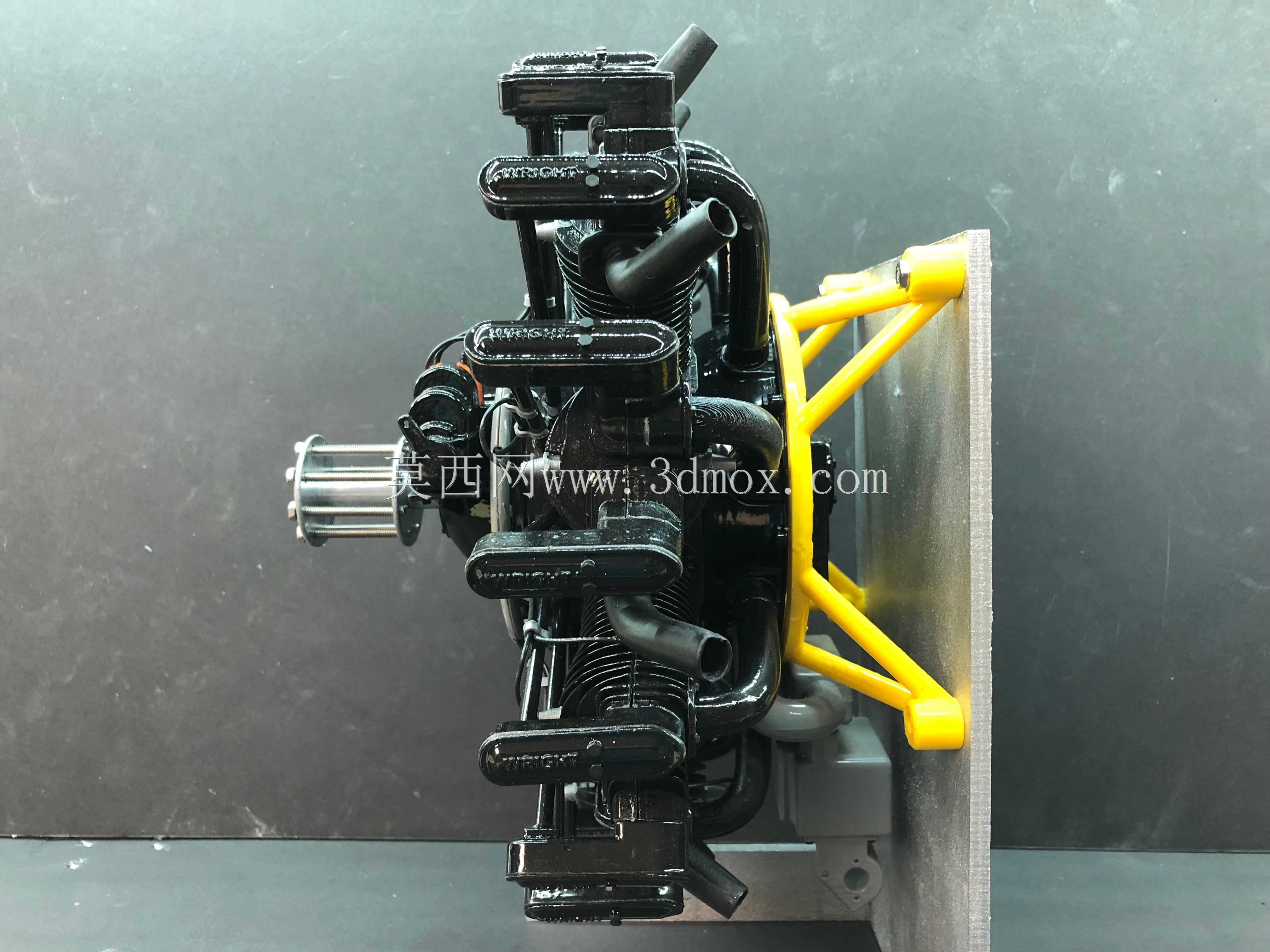

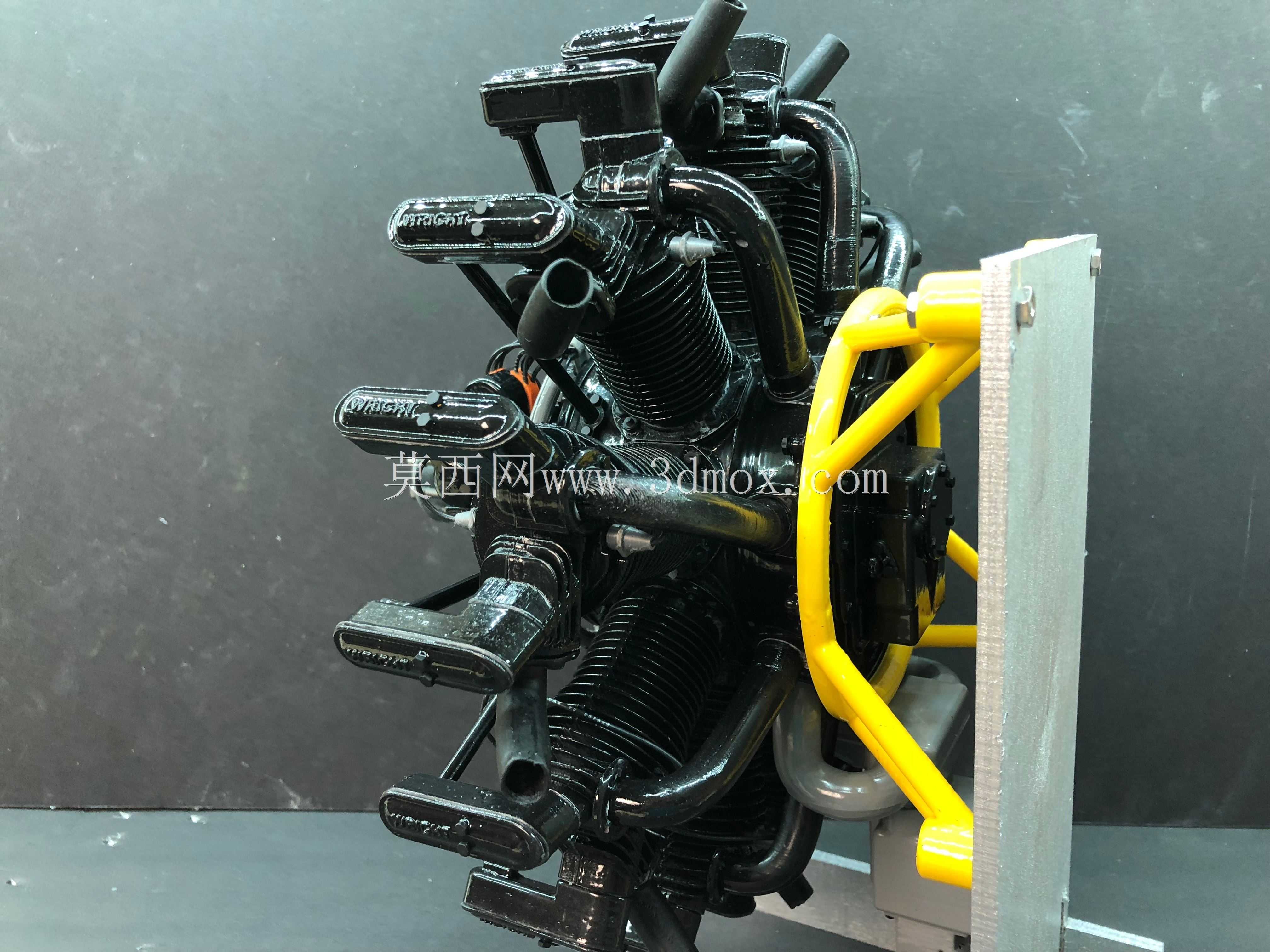

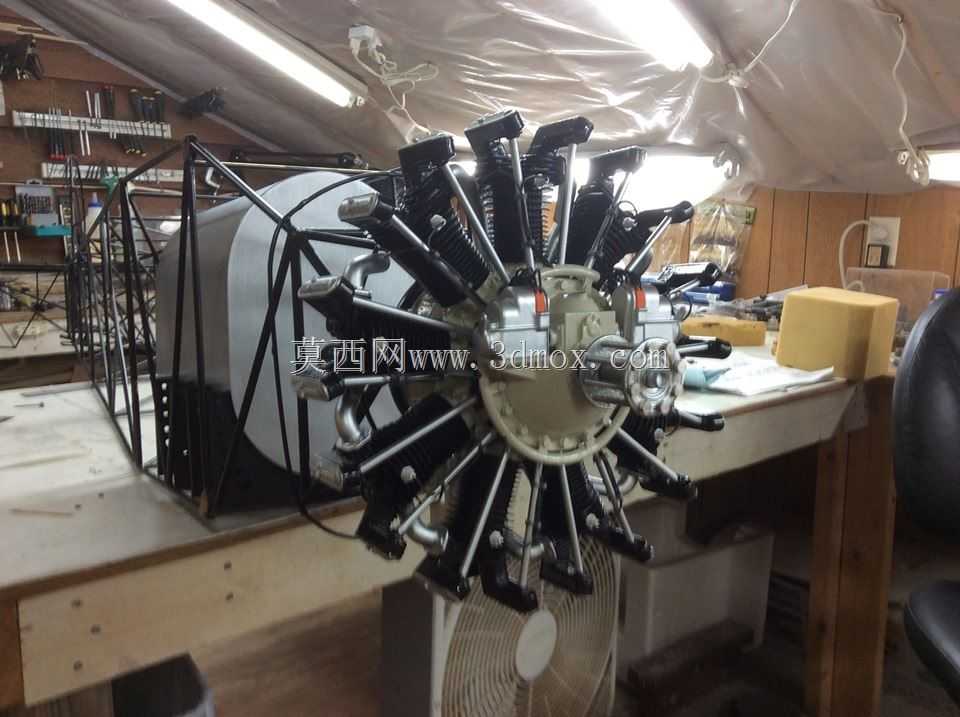

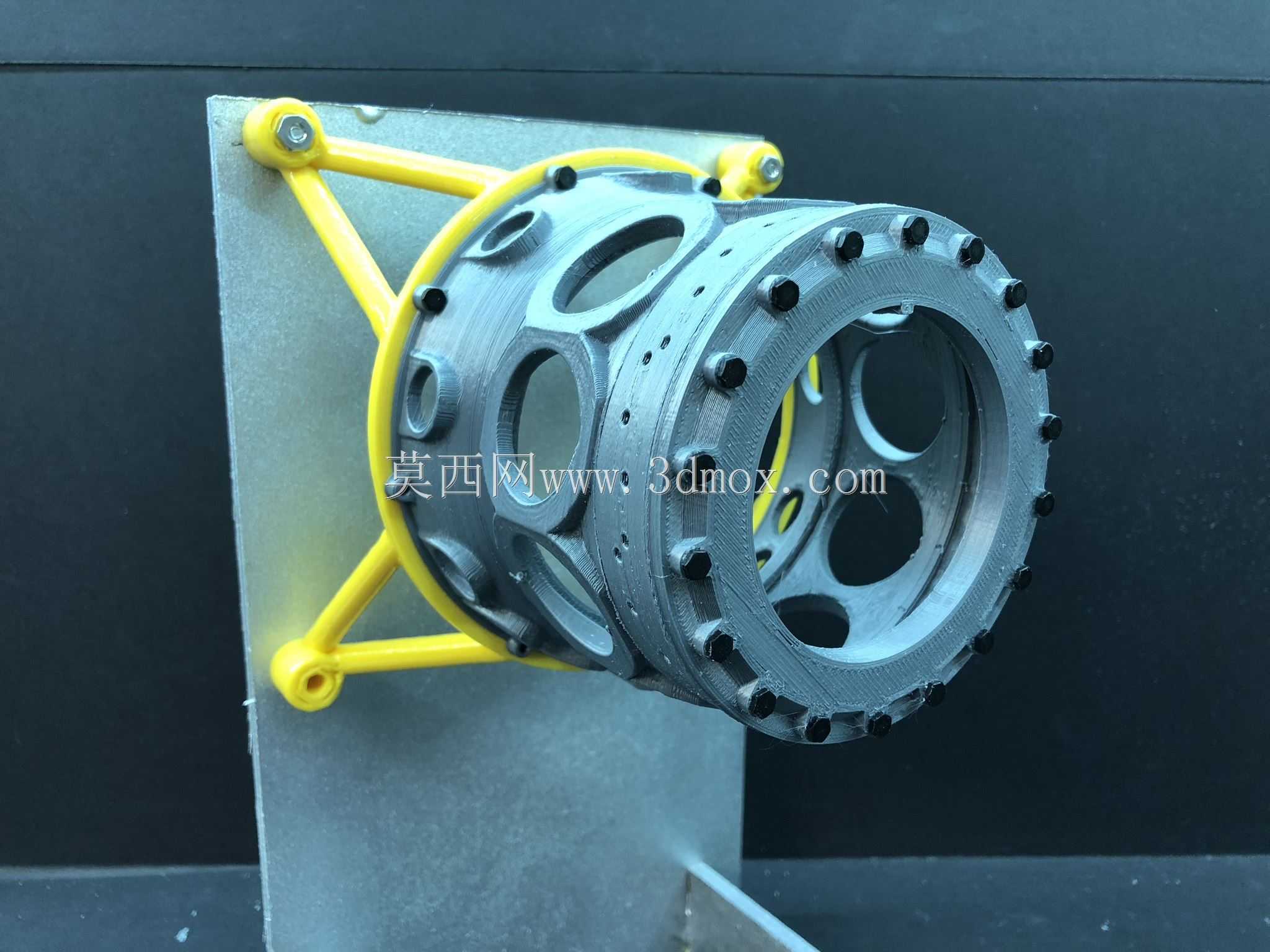

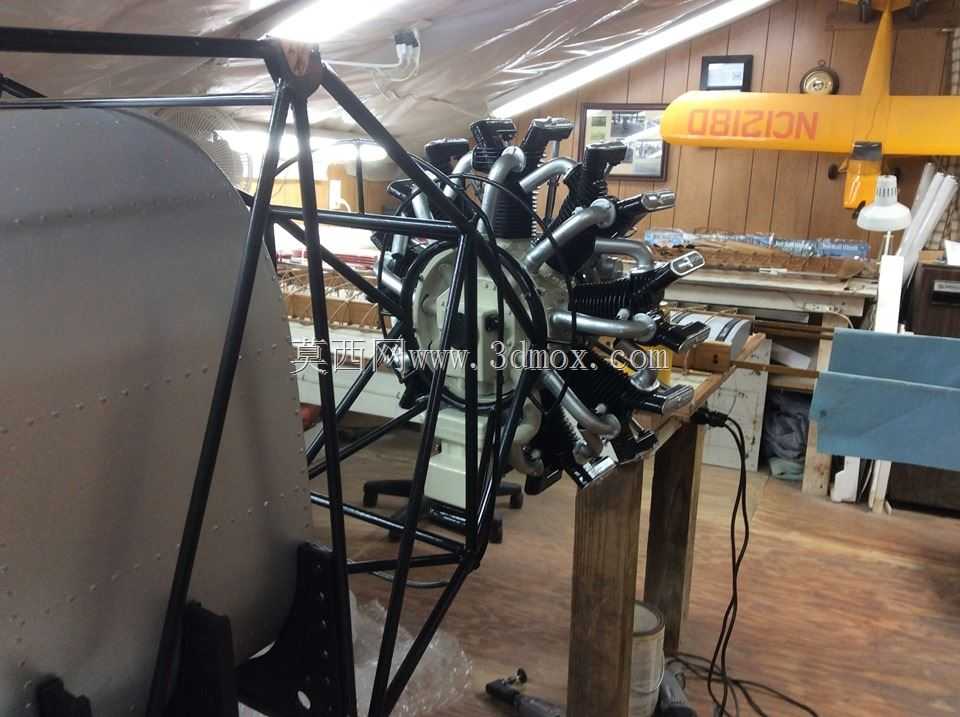

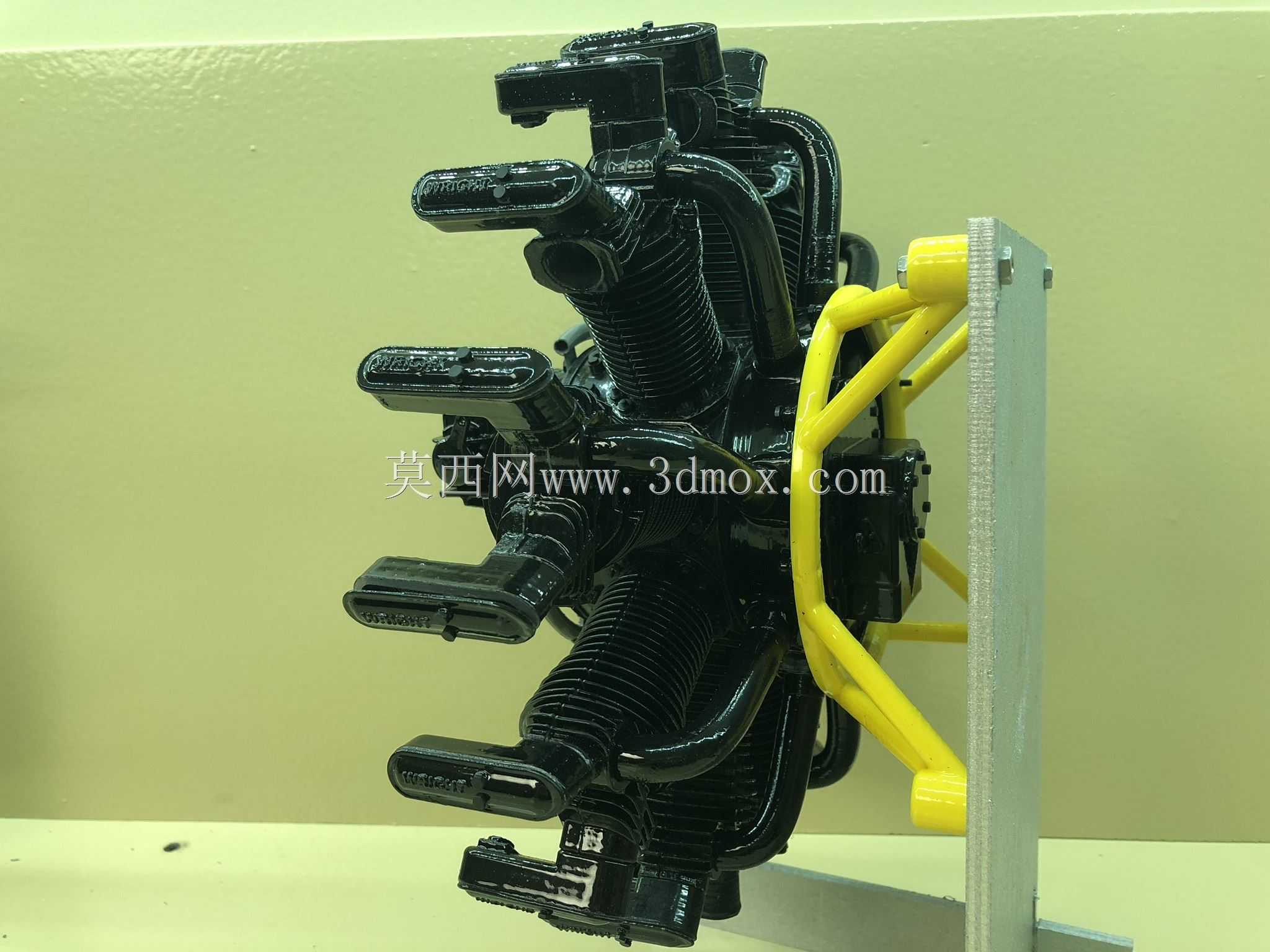

　　从实际使用场景看，这类星型发动机并不追求现代液冷航空发动机的紧凑长宽比，而是依靠短曲轴、高刚性缸体支撑和多缸交替做功来获得平稳的扭矩输出。九个气缸按固定点火顺序交替爆发，曲轴每转动两圈完成各缸一个完整工作循环，动力脉冲重叠度高，驱动螺旋桨时转速波动小，对低速大拉力的飞行任务尤其友好。地面台架测试时，整机通常通过中心机匣后部的安装节与试车架连接，前端输出轴直接对接螺旋桨桨毂；周边需要预留排气管走向、磁电机检修空间和滑油管路拆装位置，不能只按静态外形包络做布置。

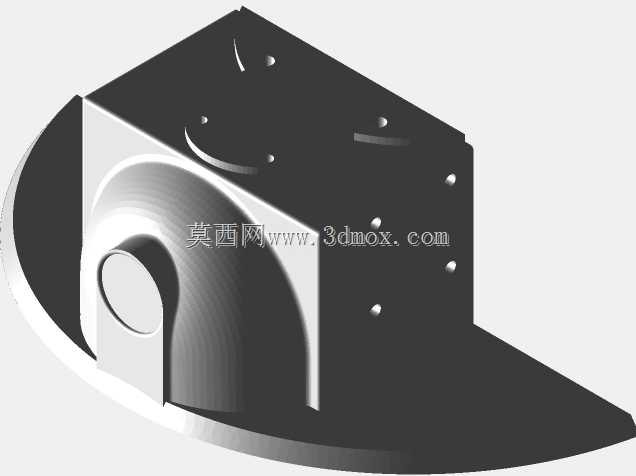

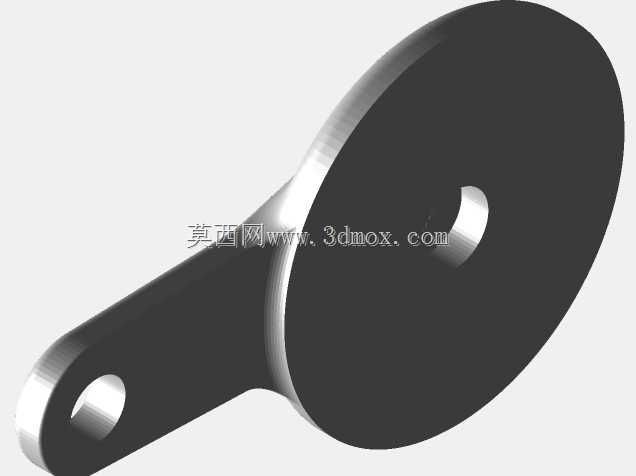

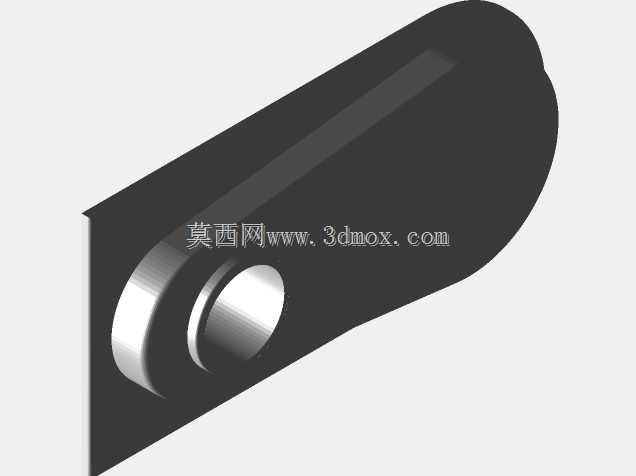

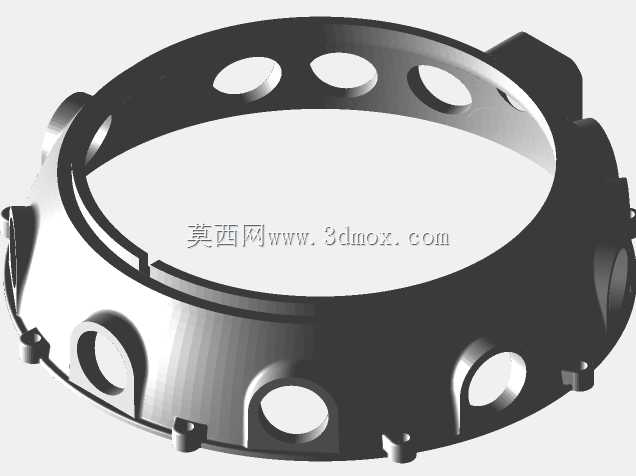

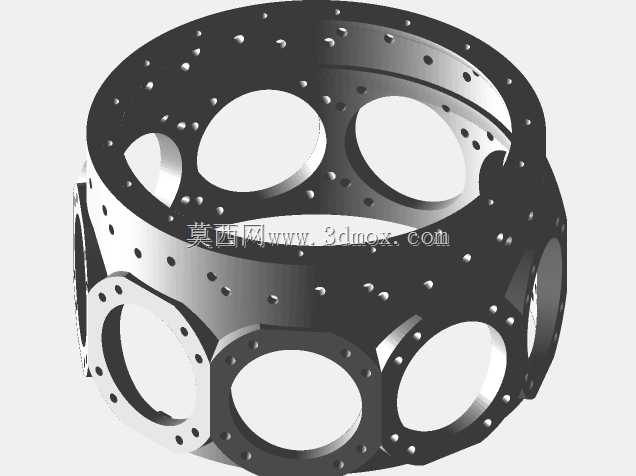

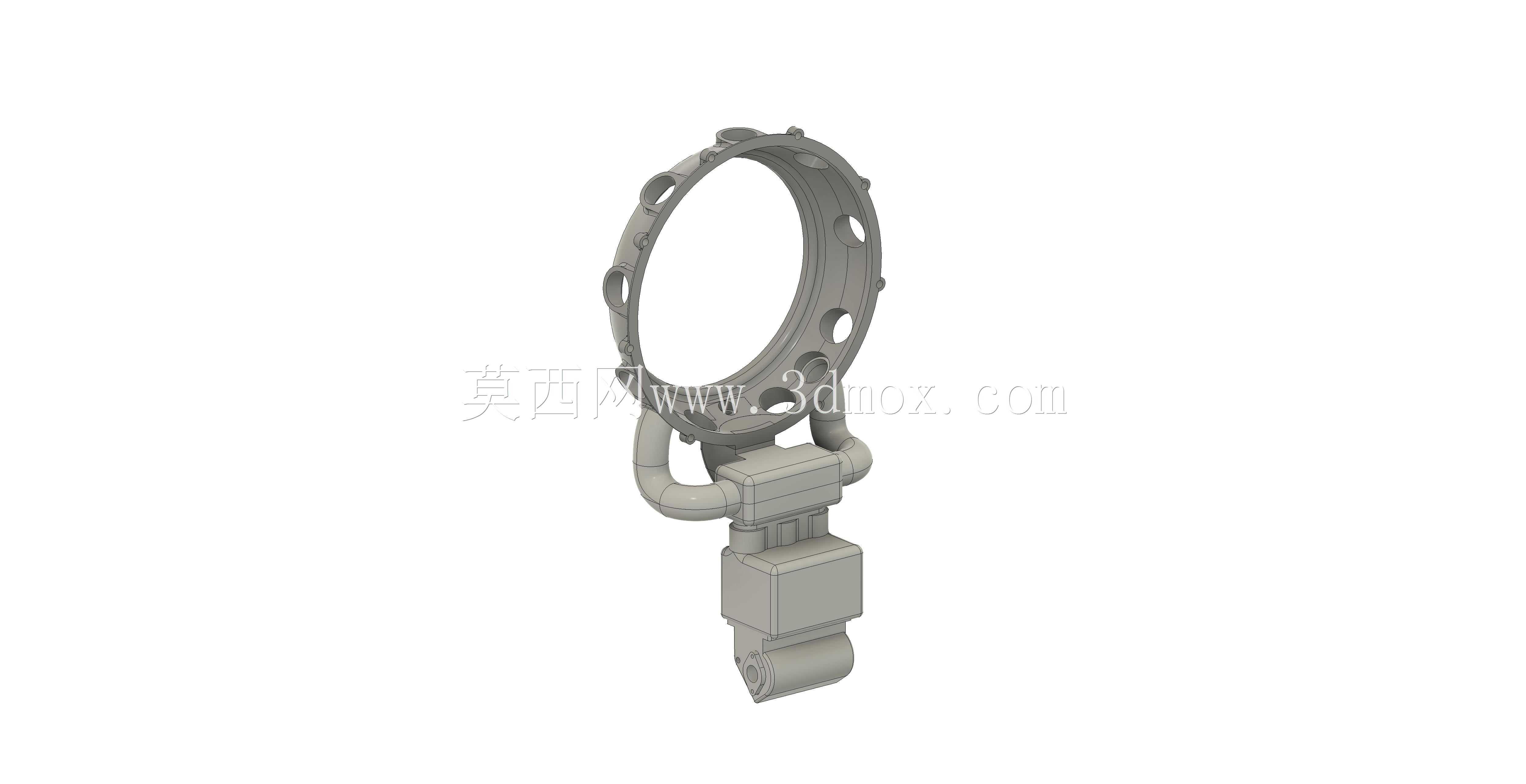

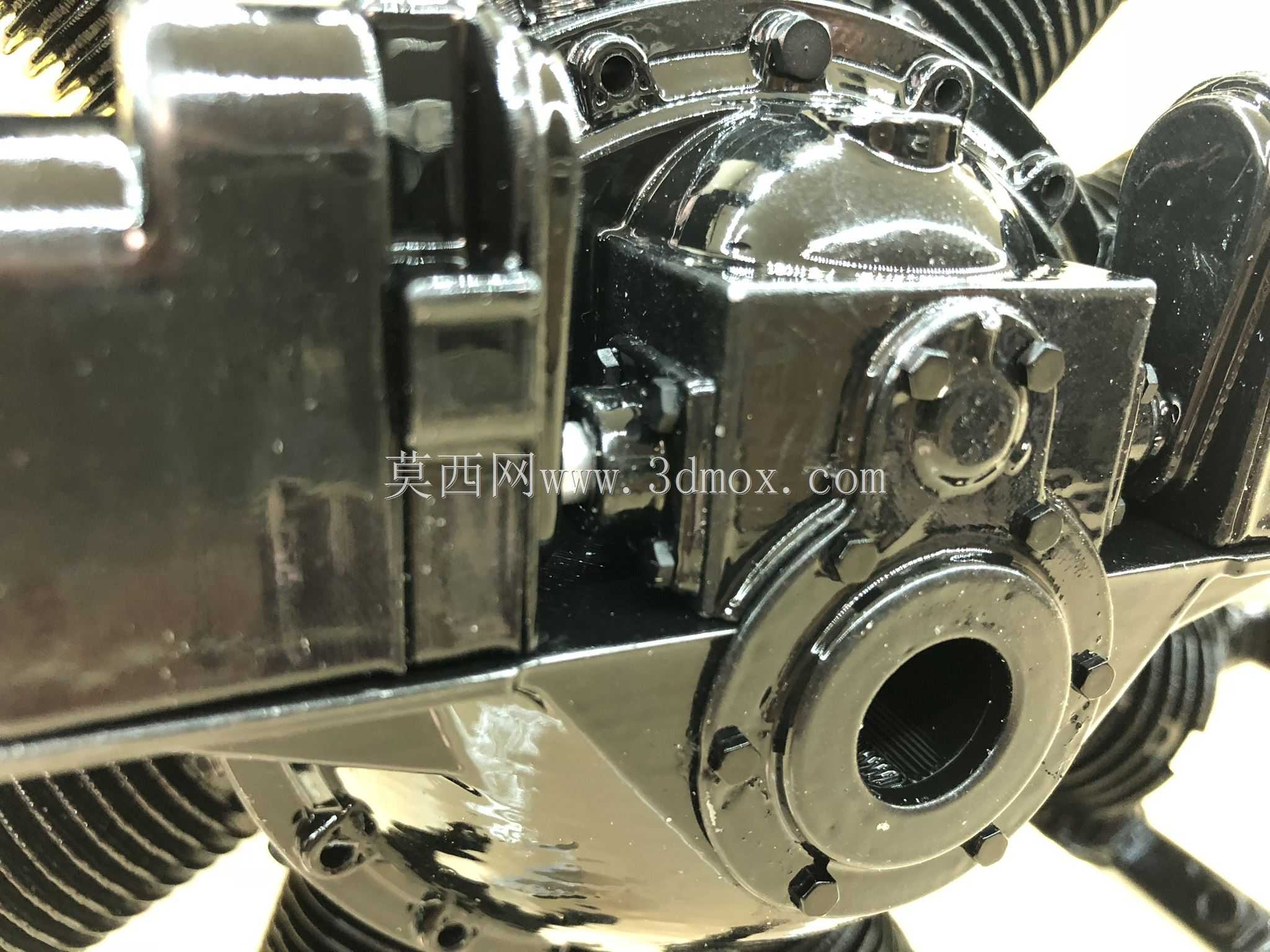

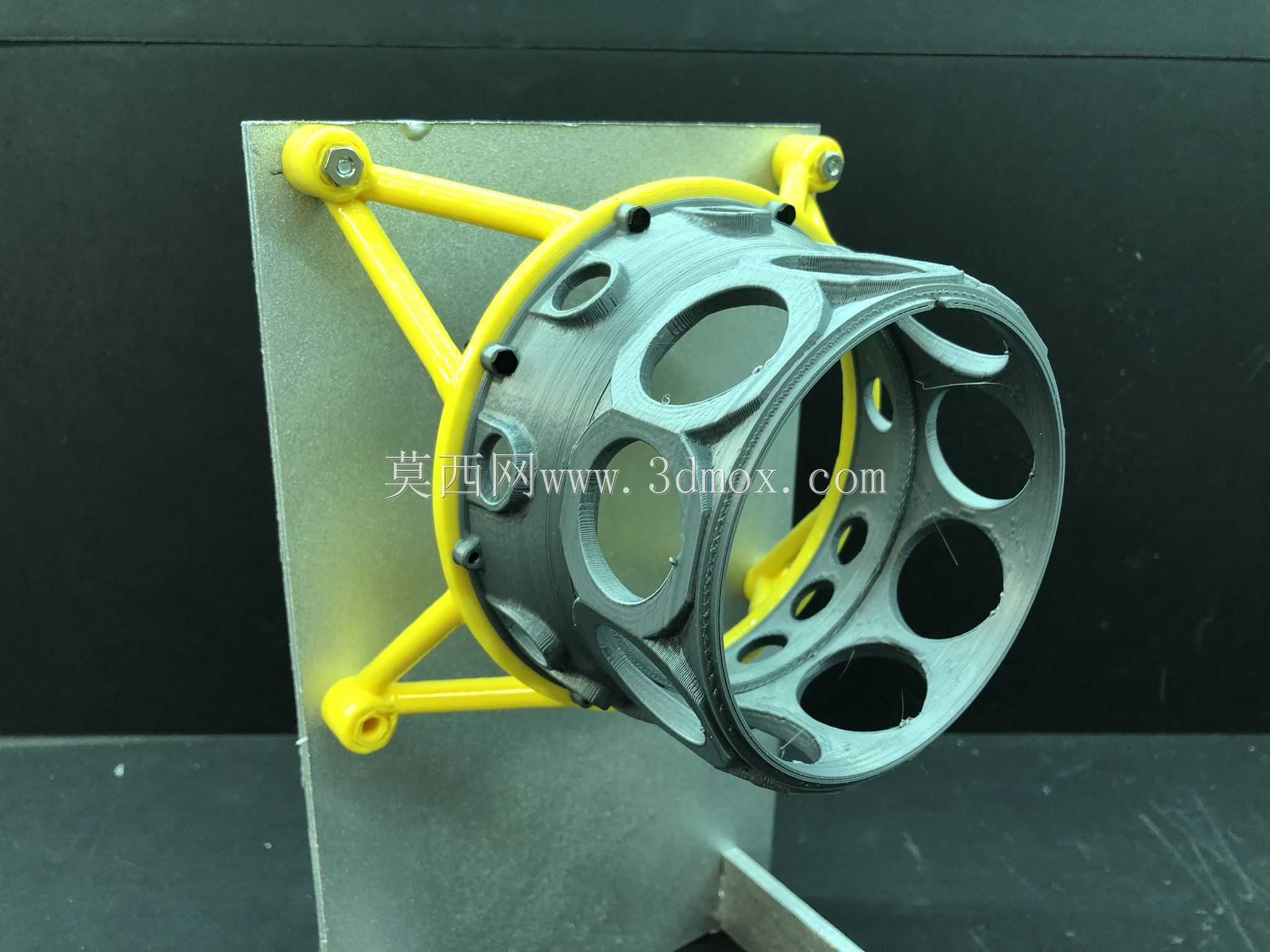

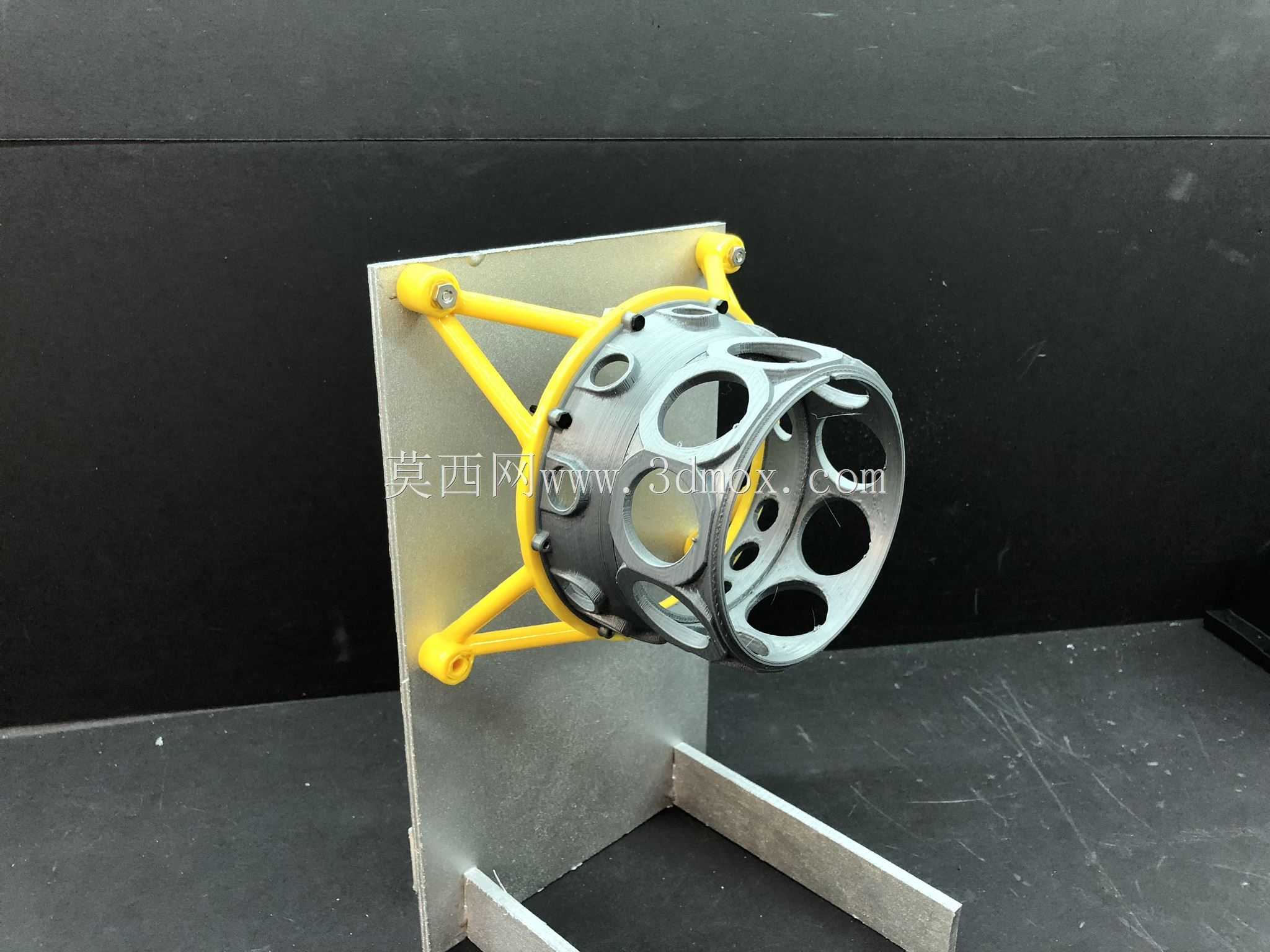

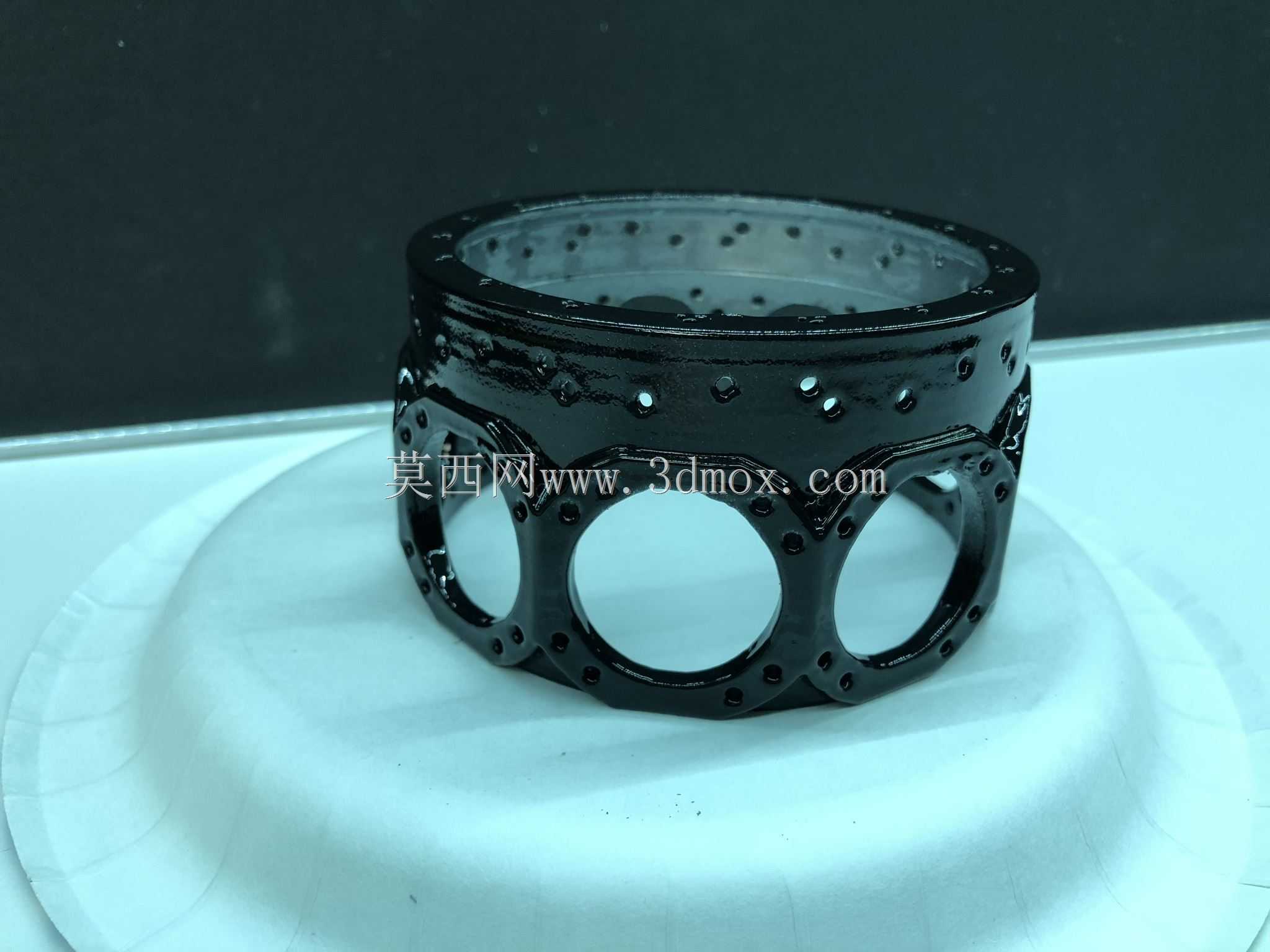

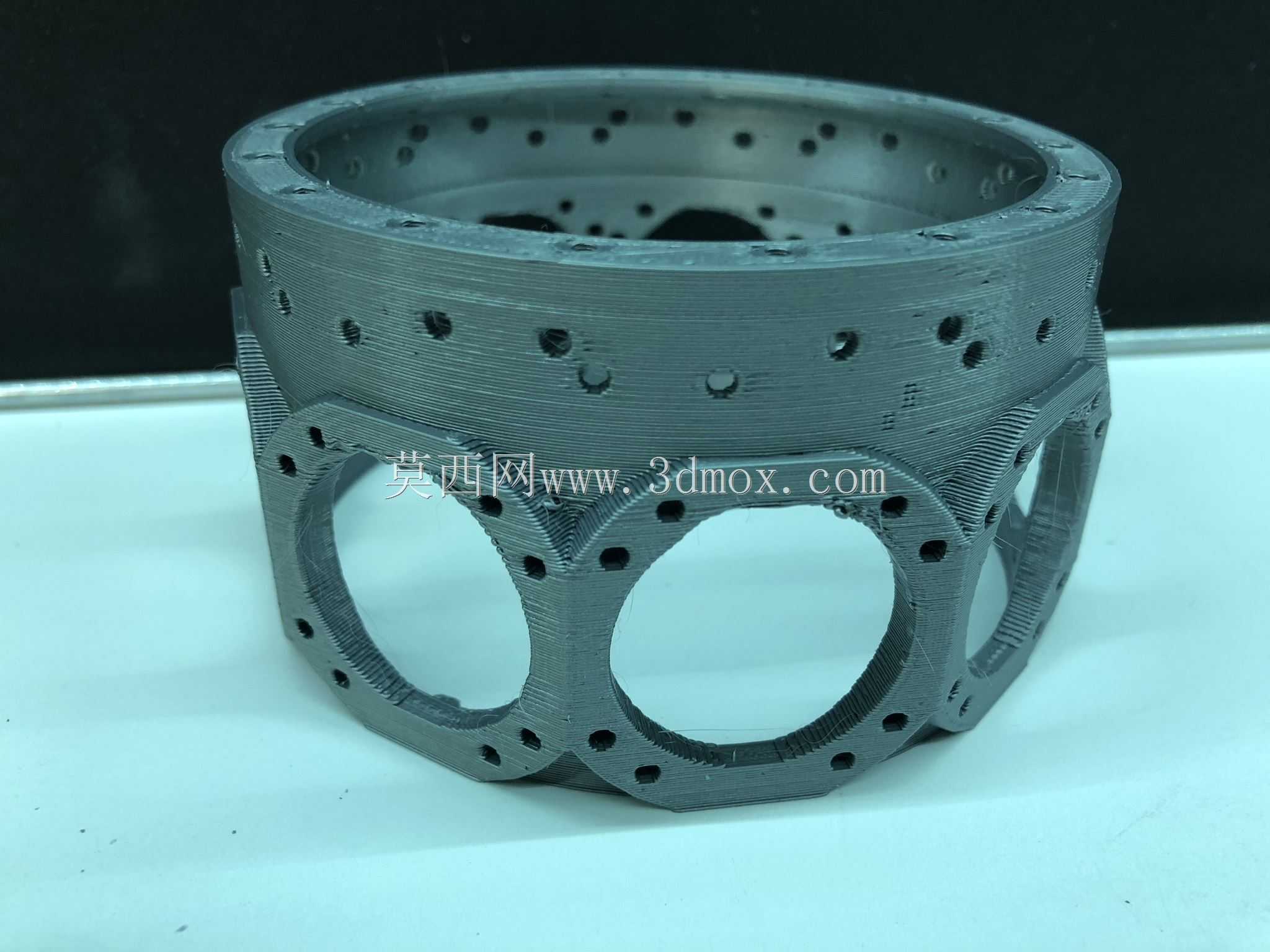

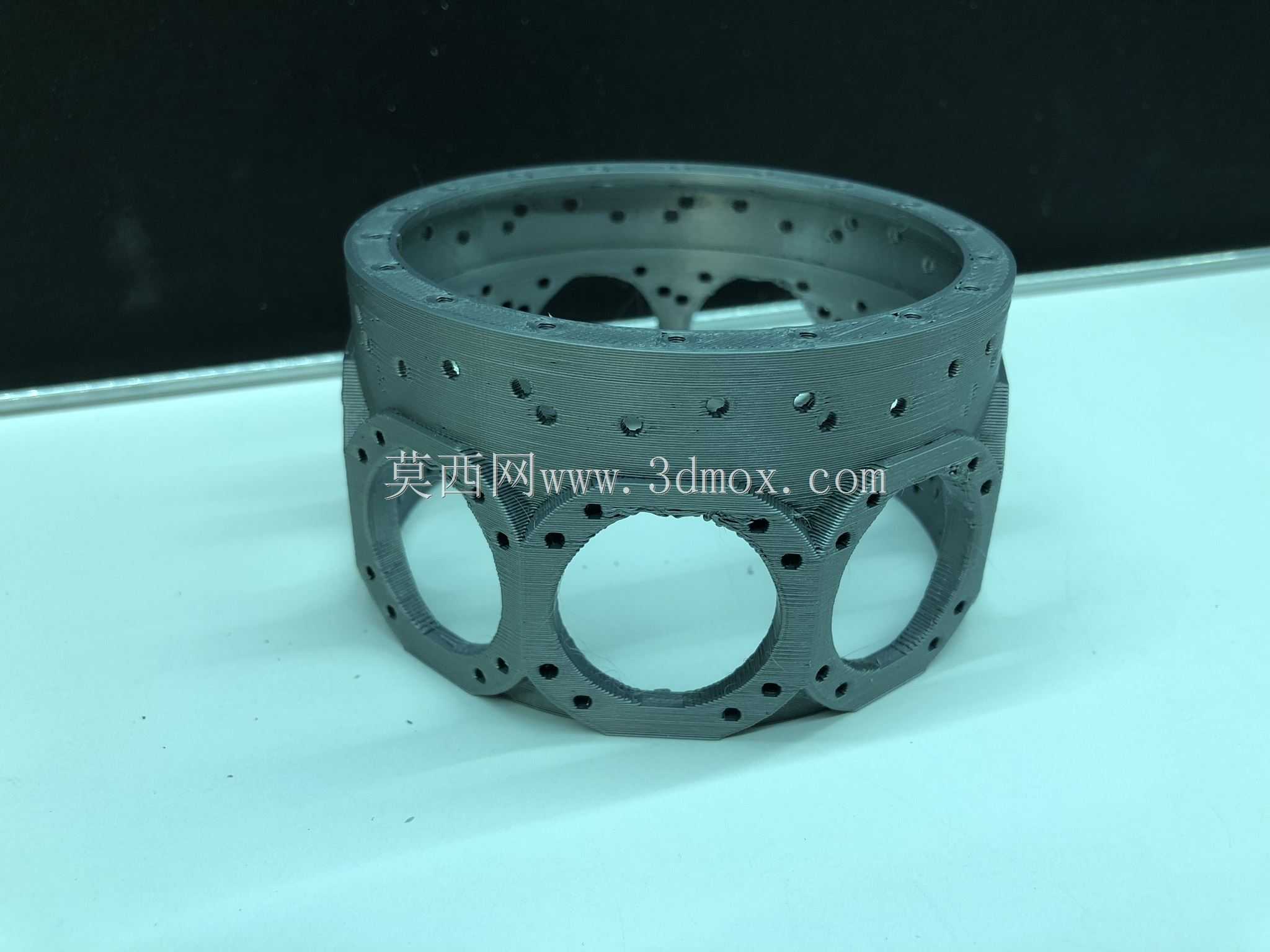

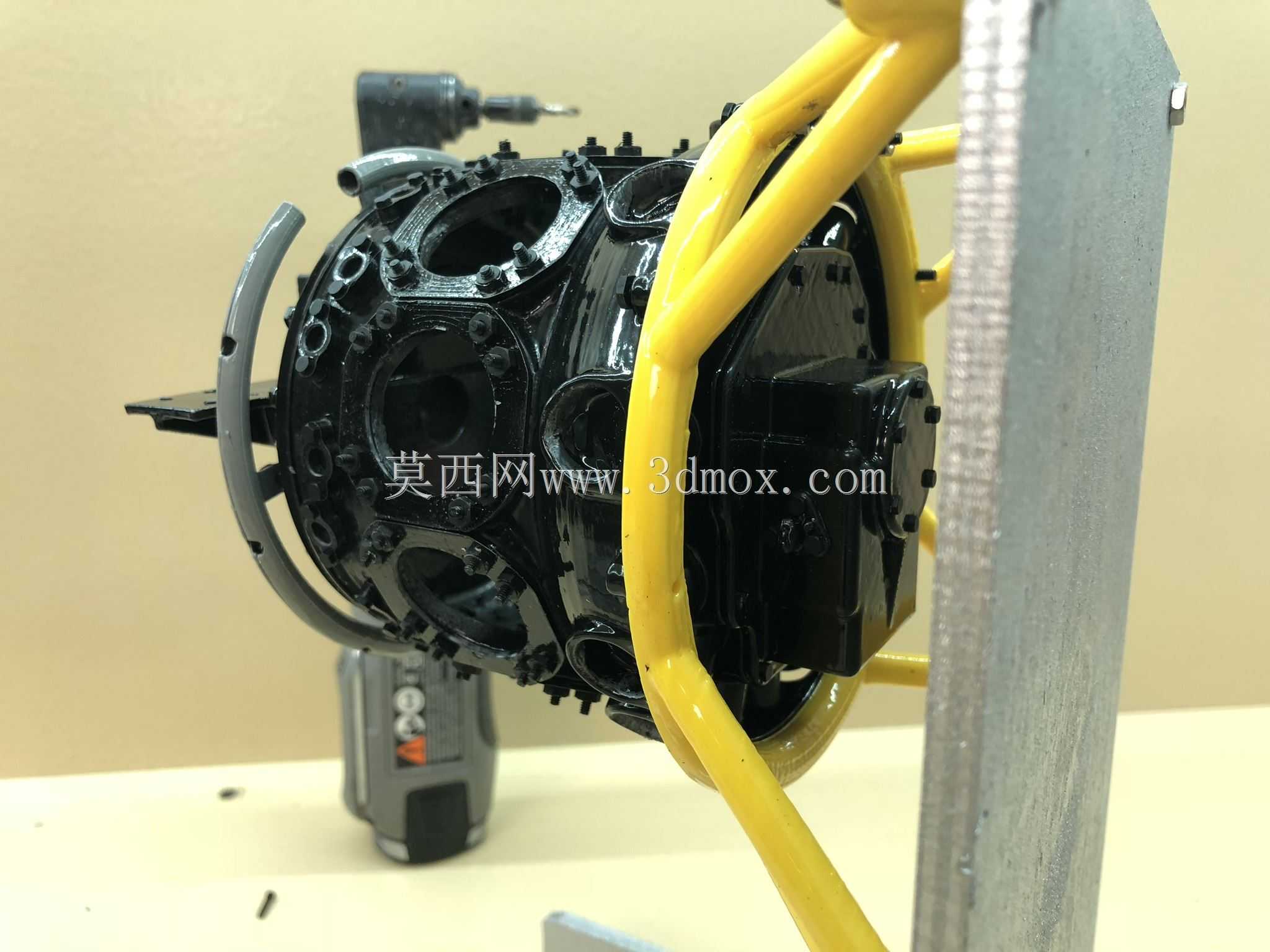

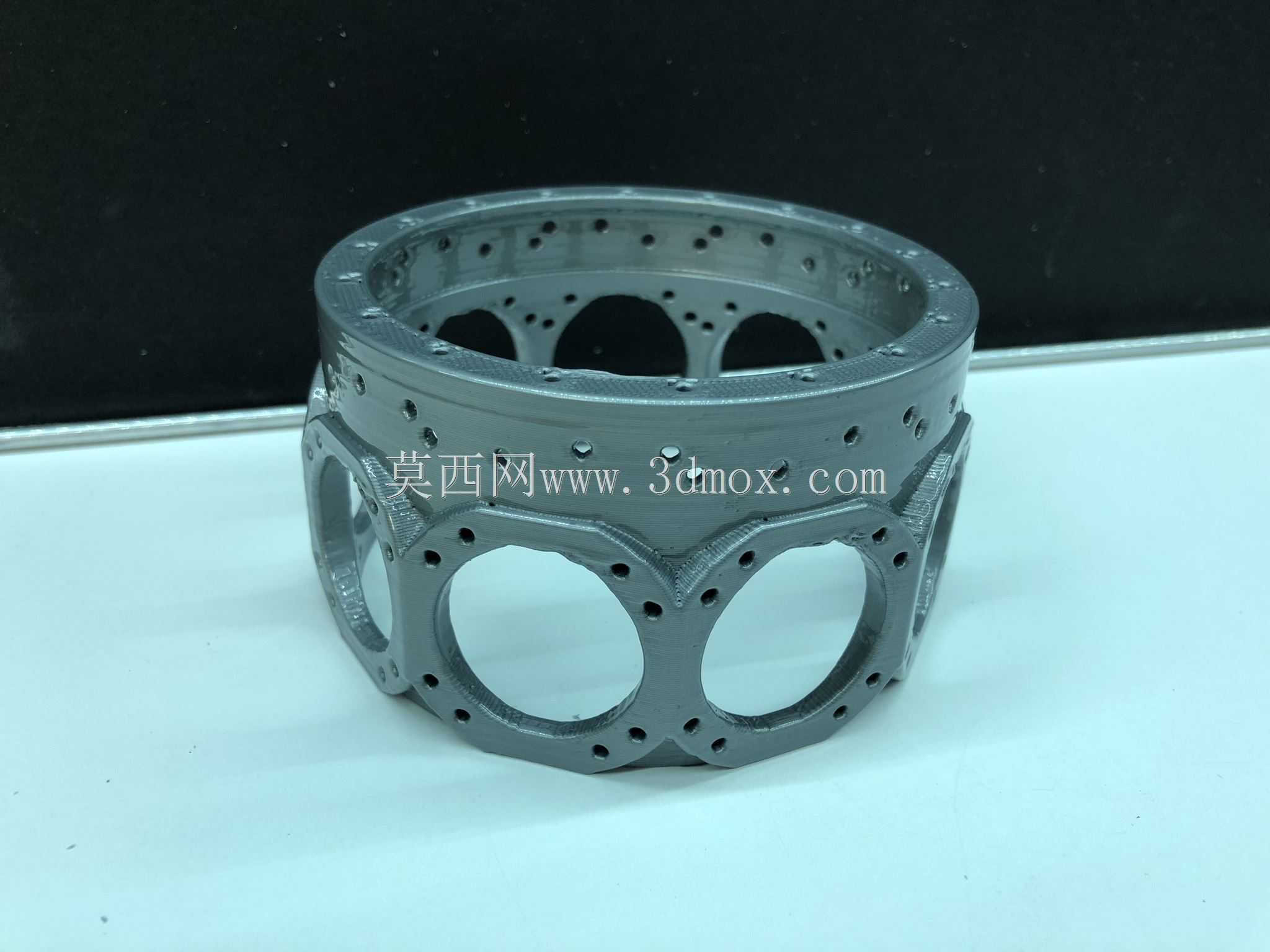

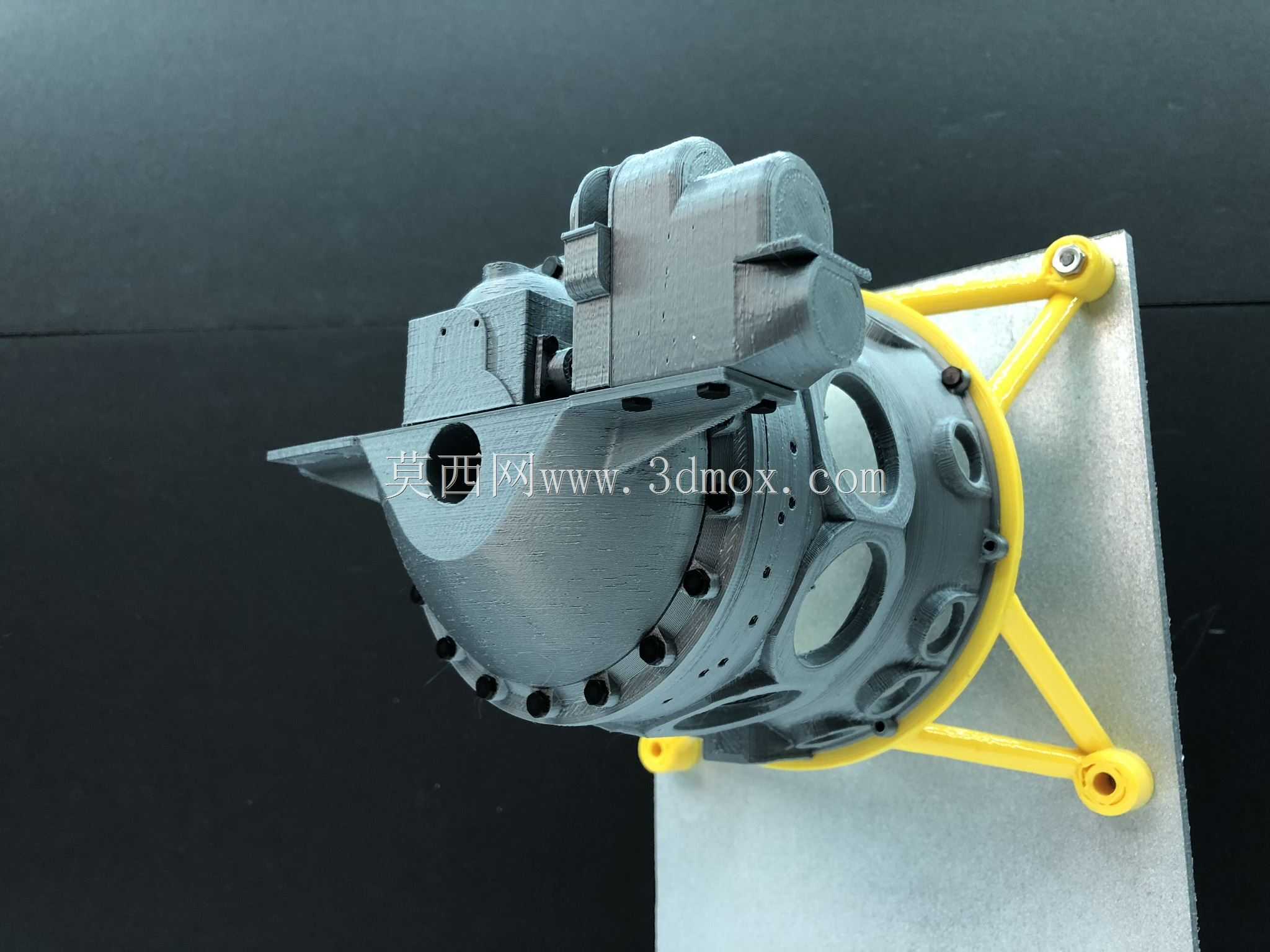

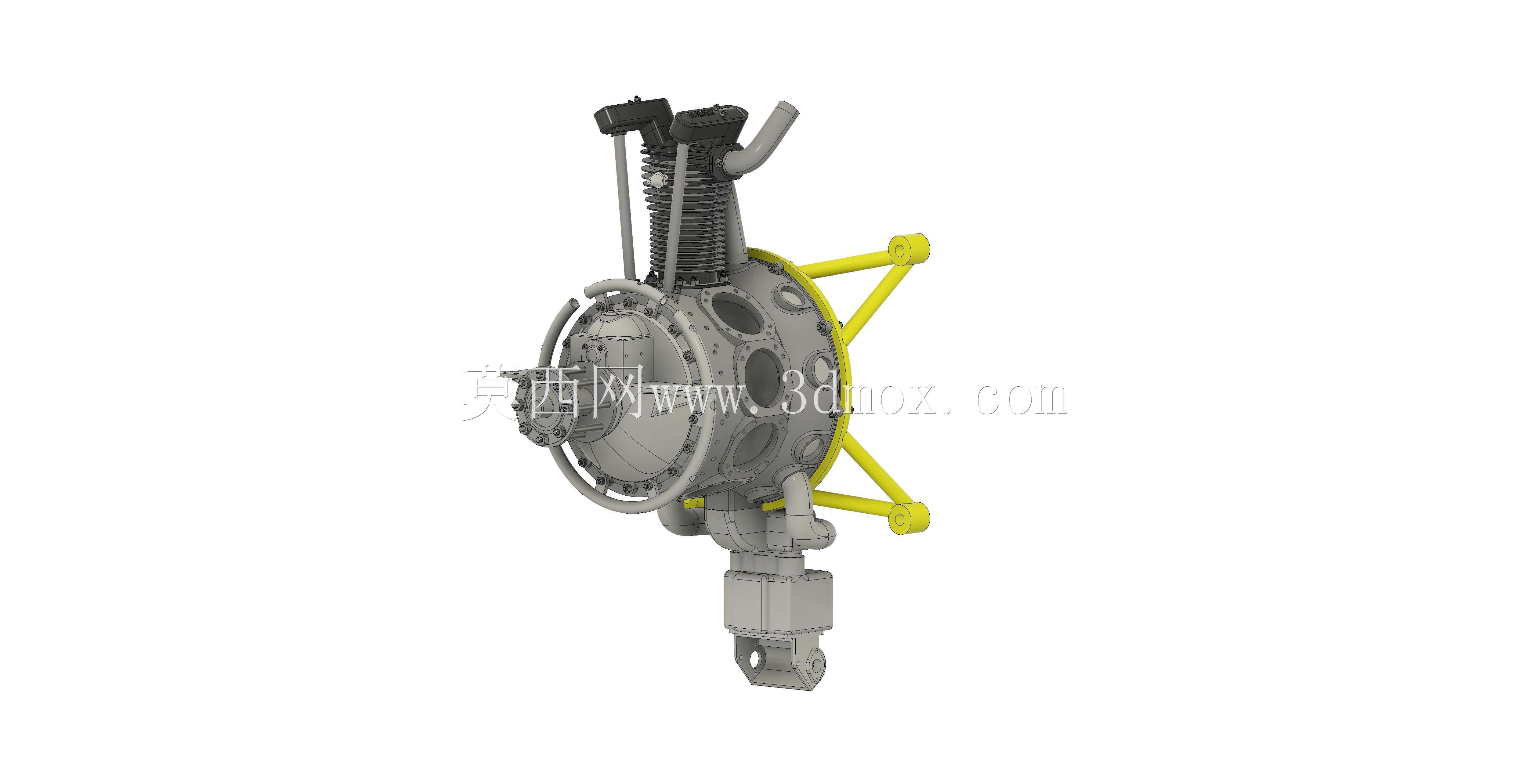

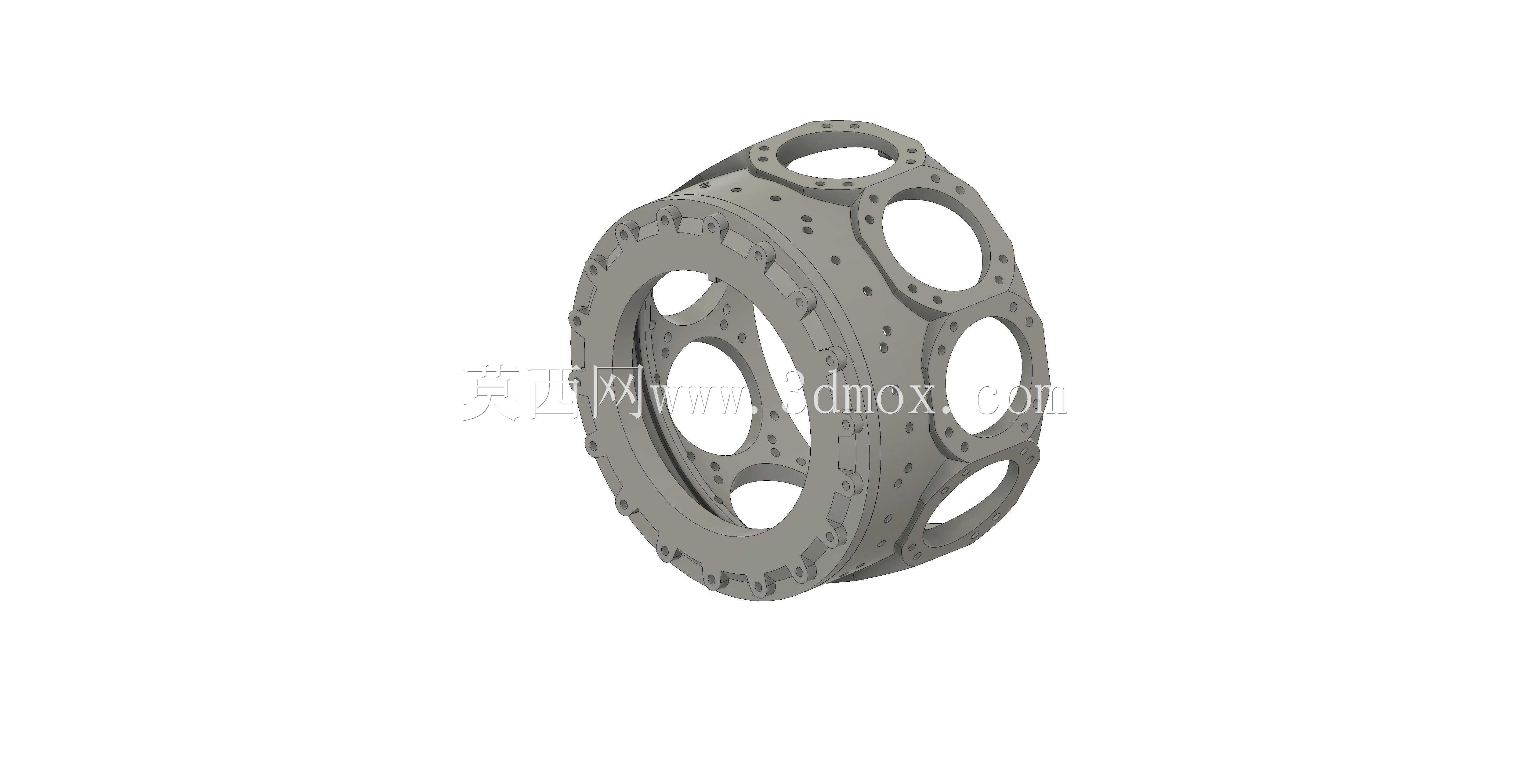

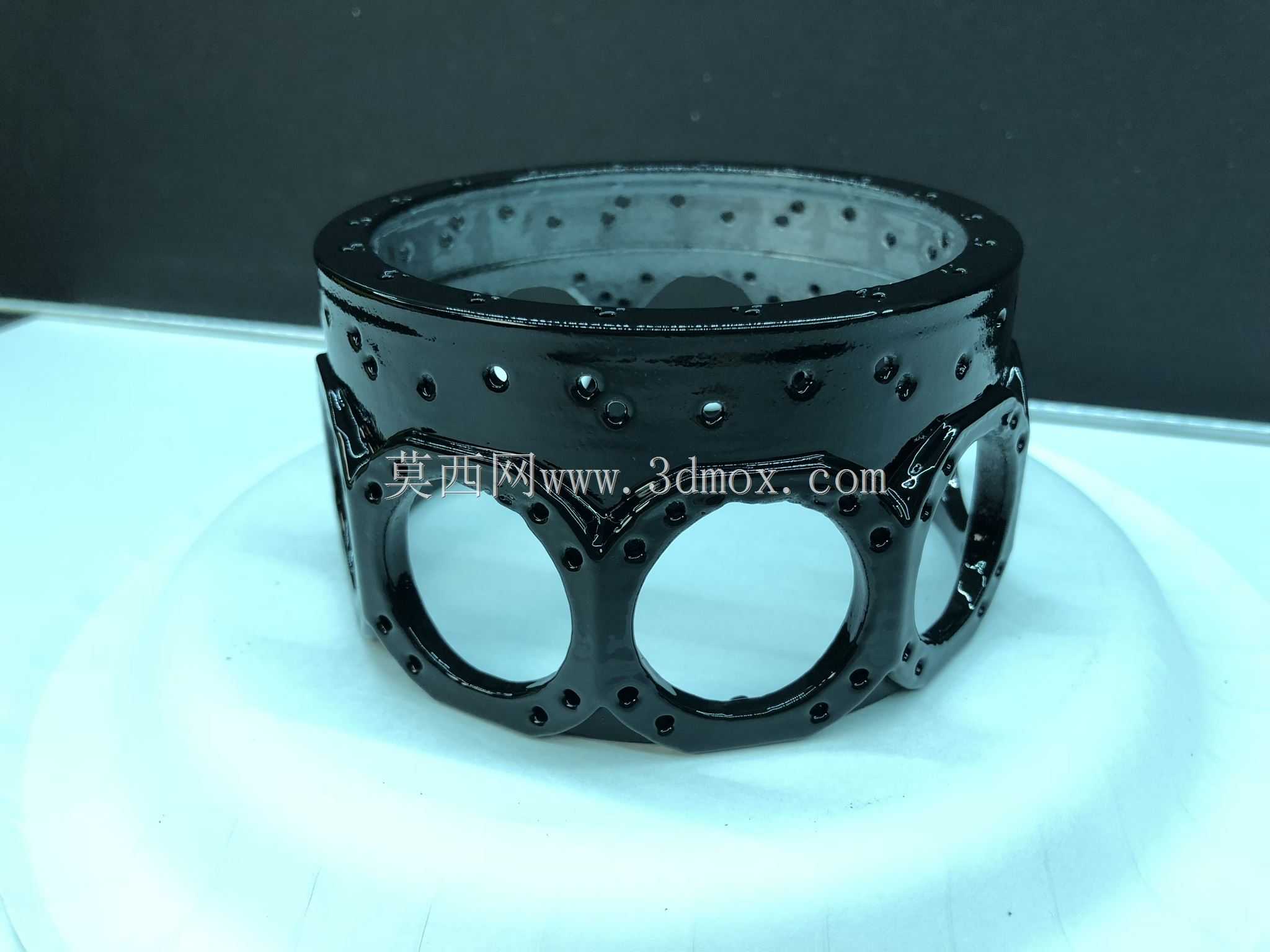

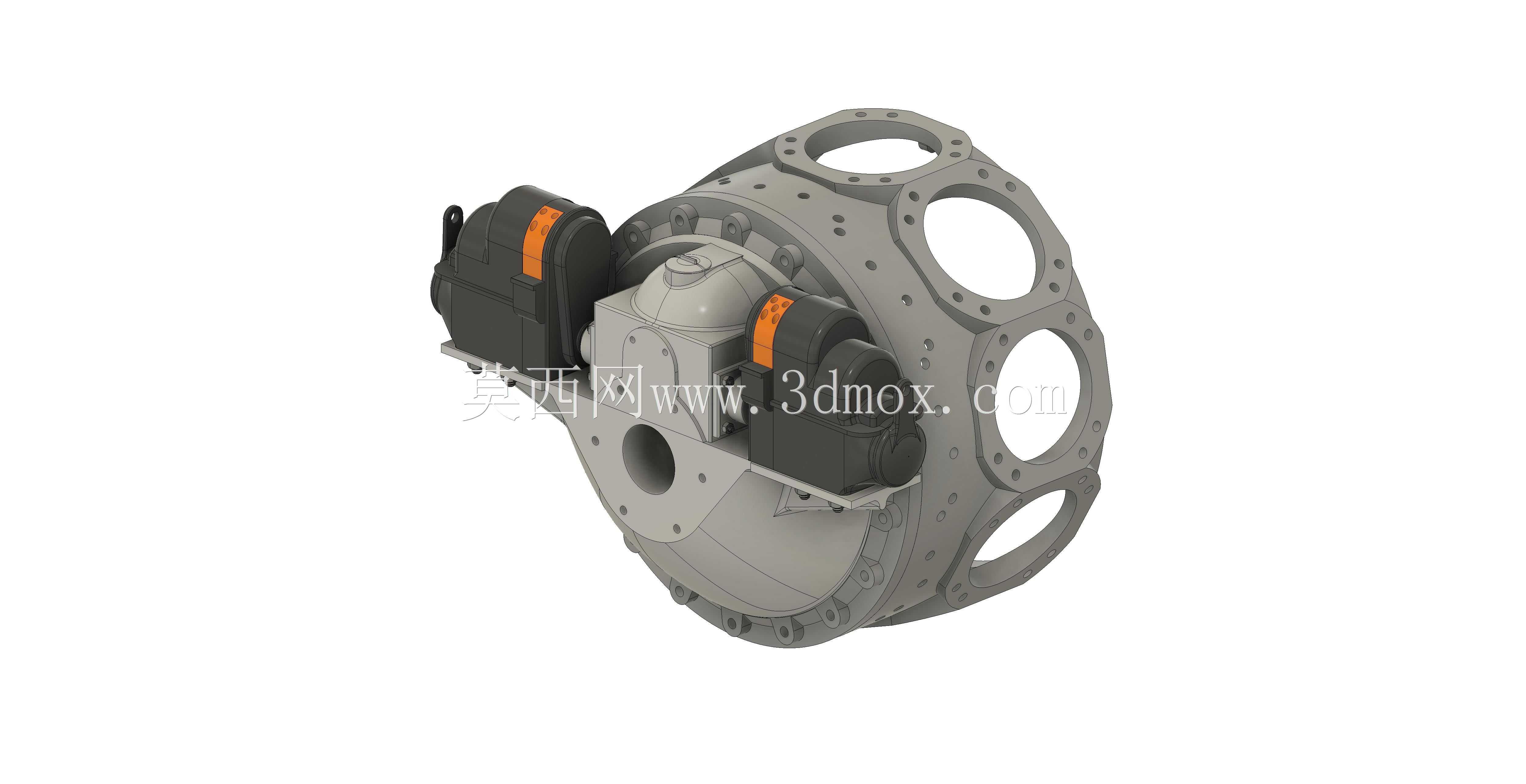

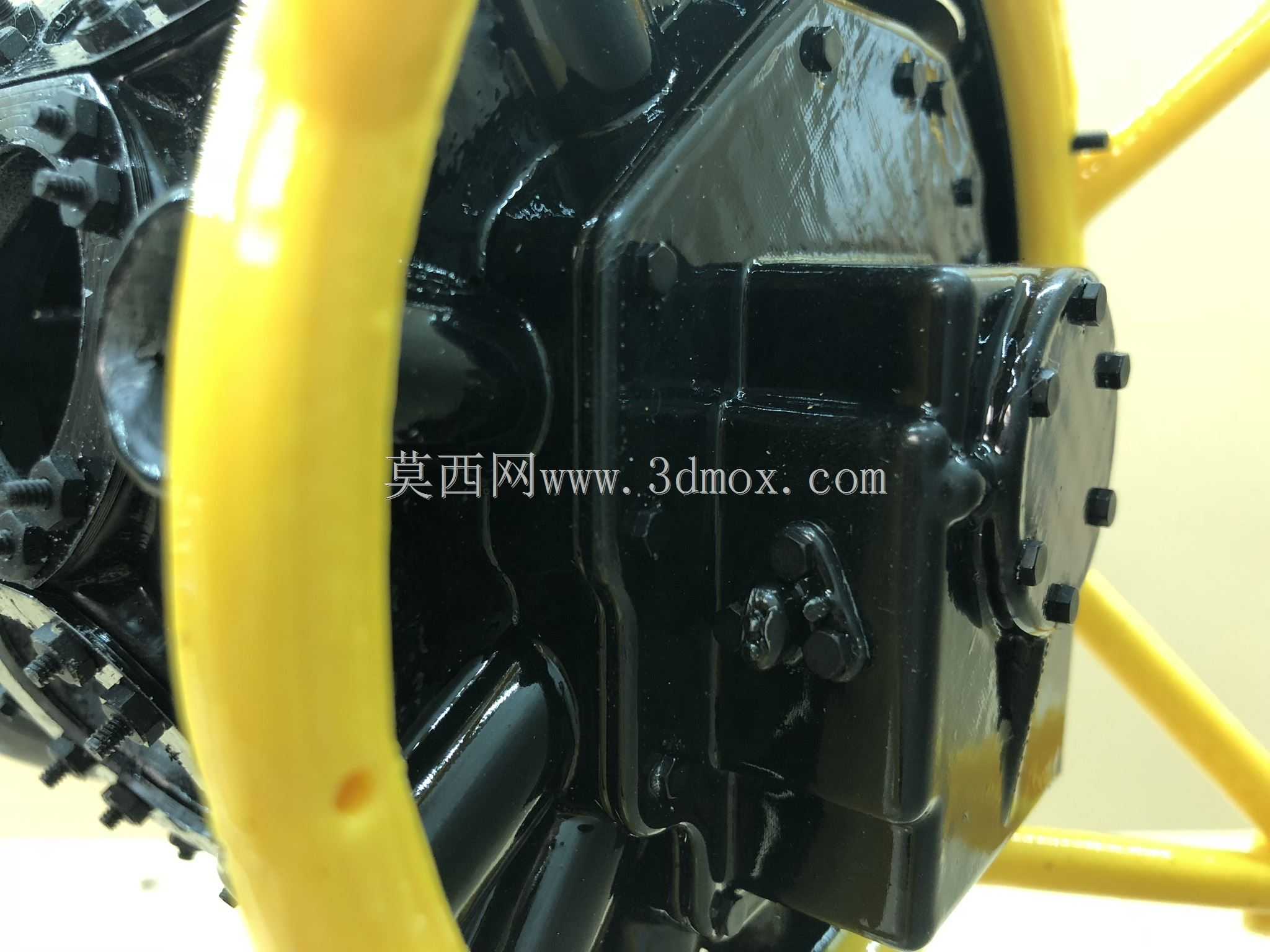

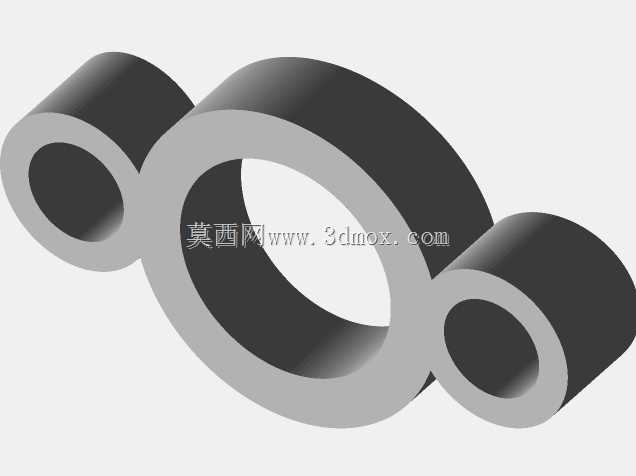

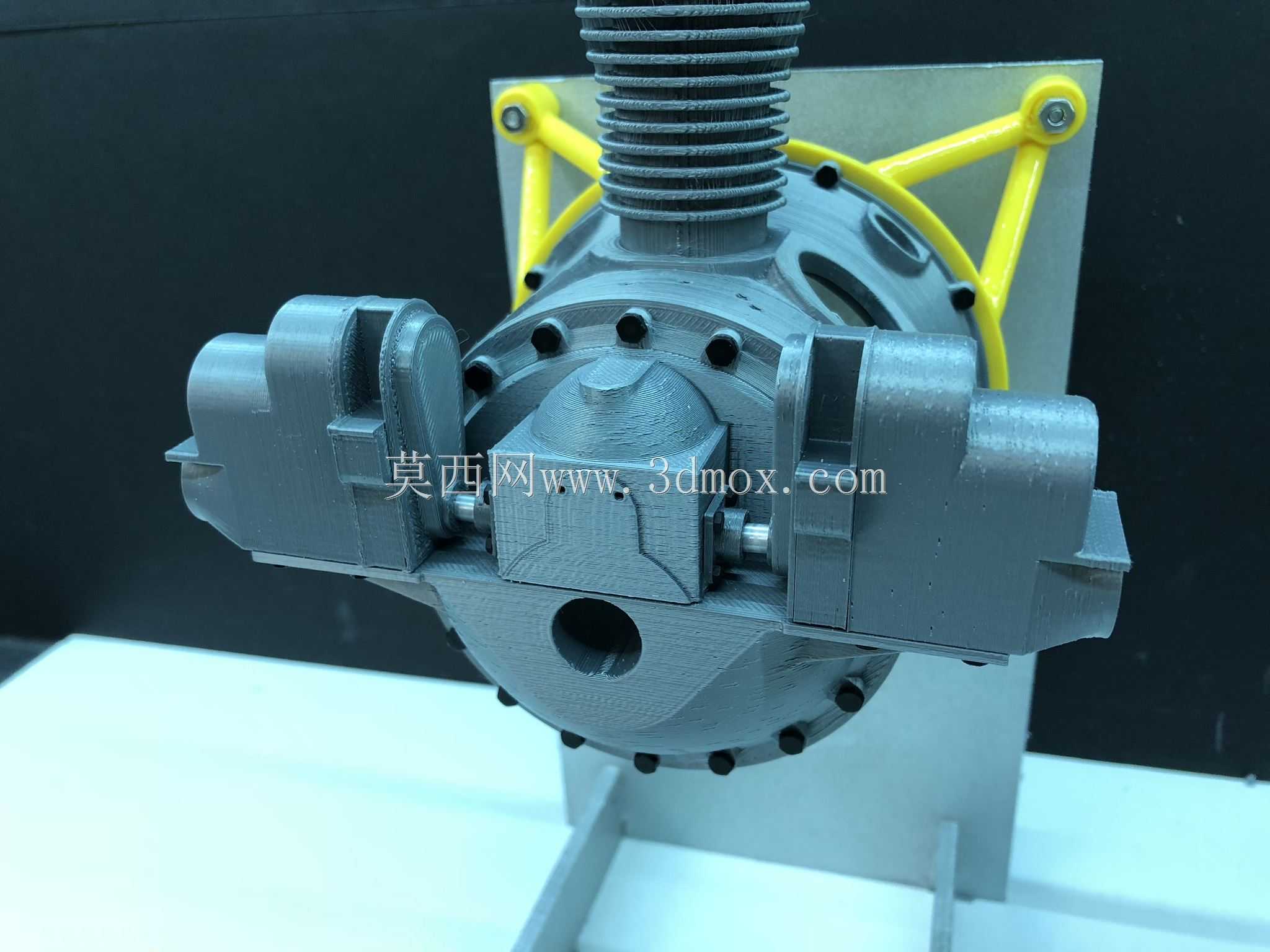

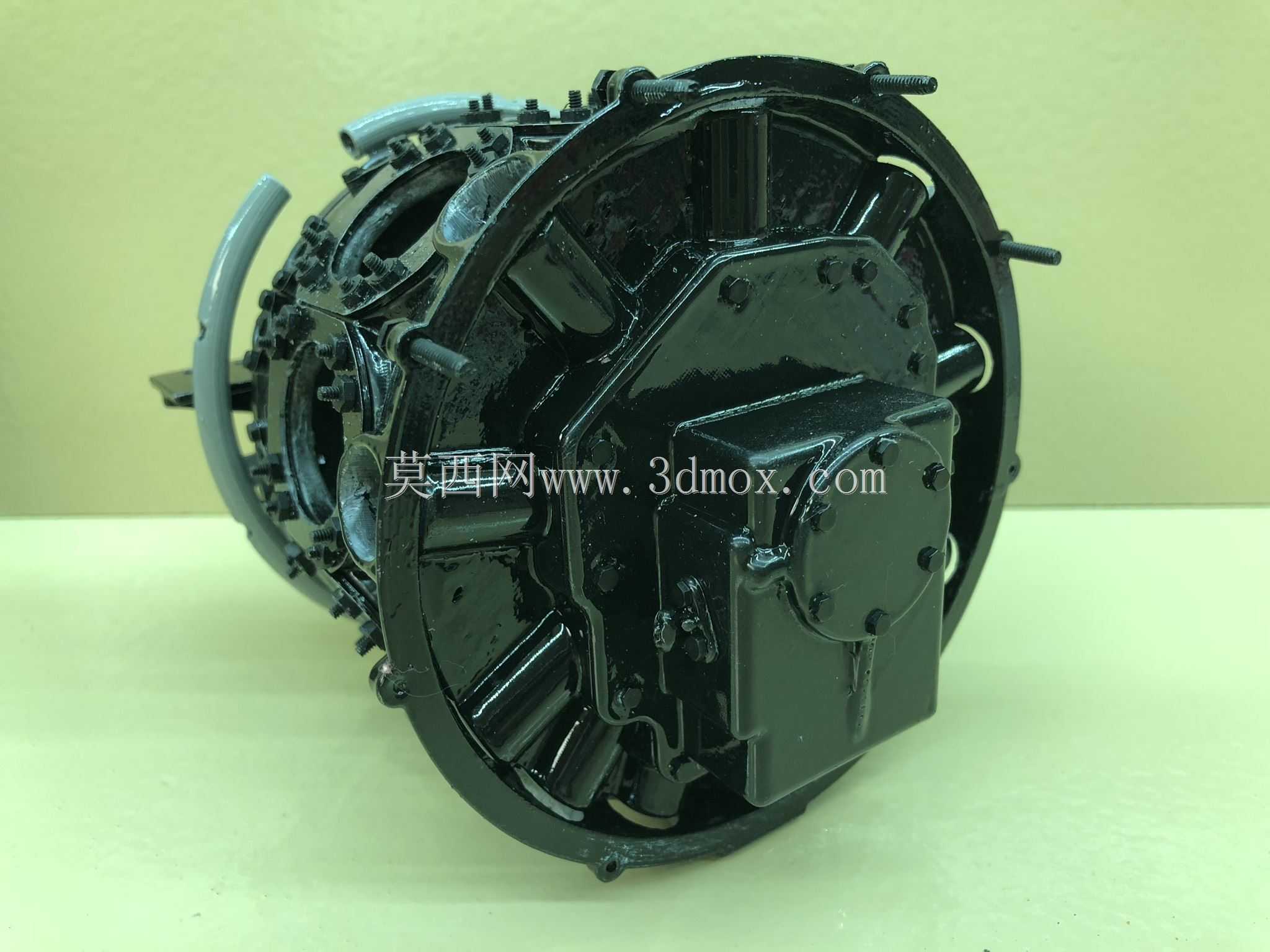

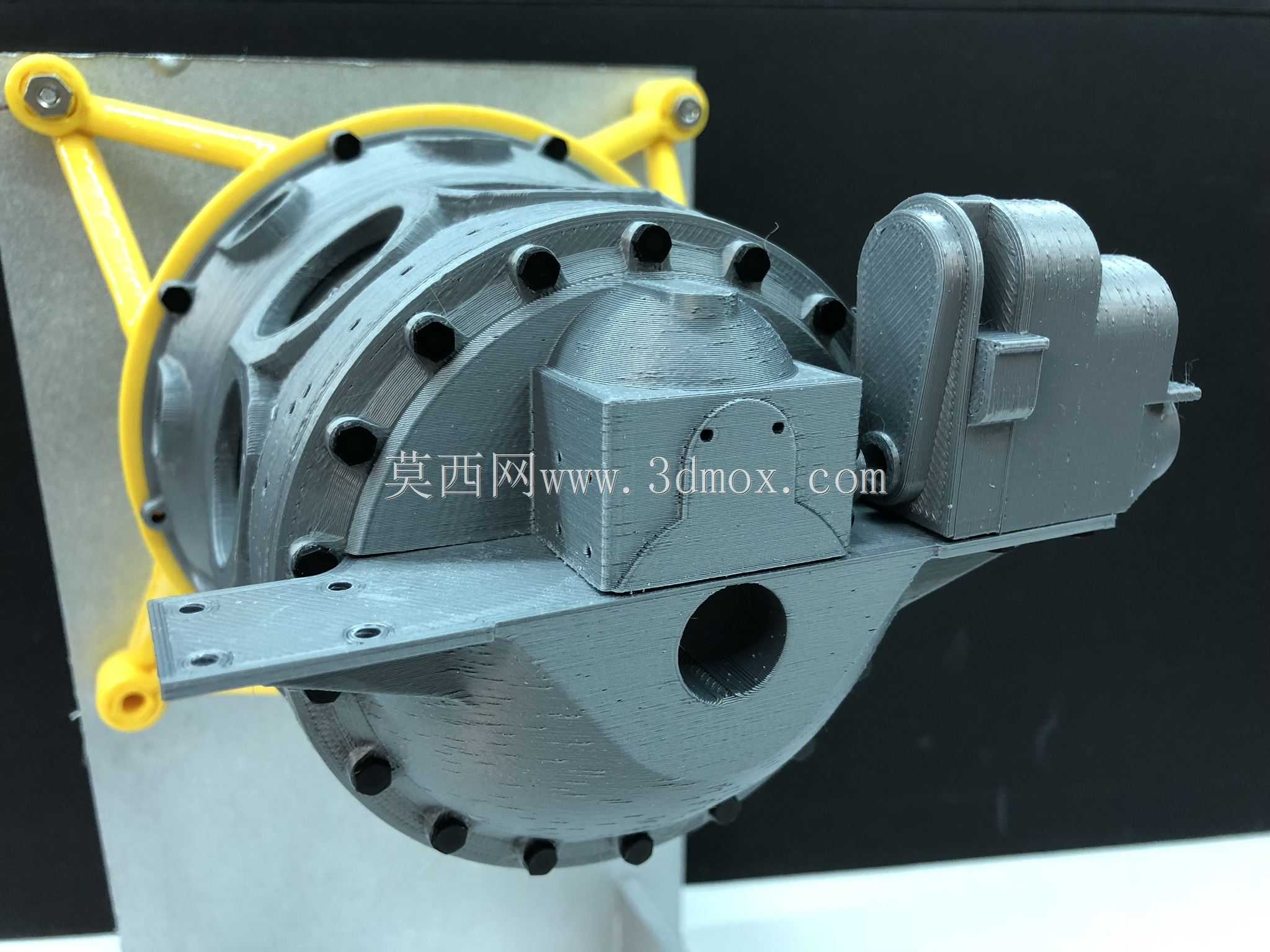

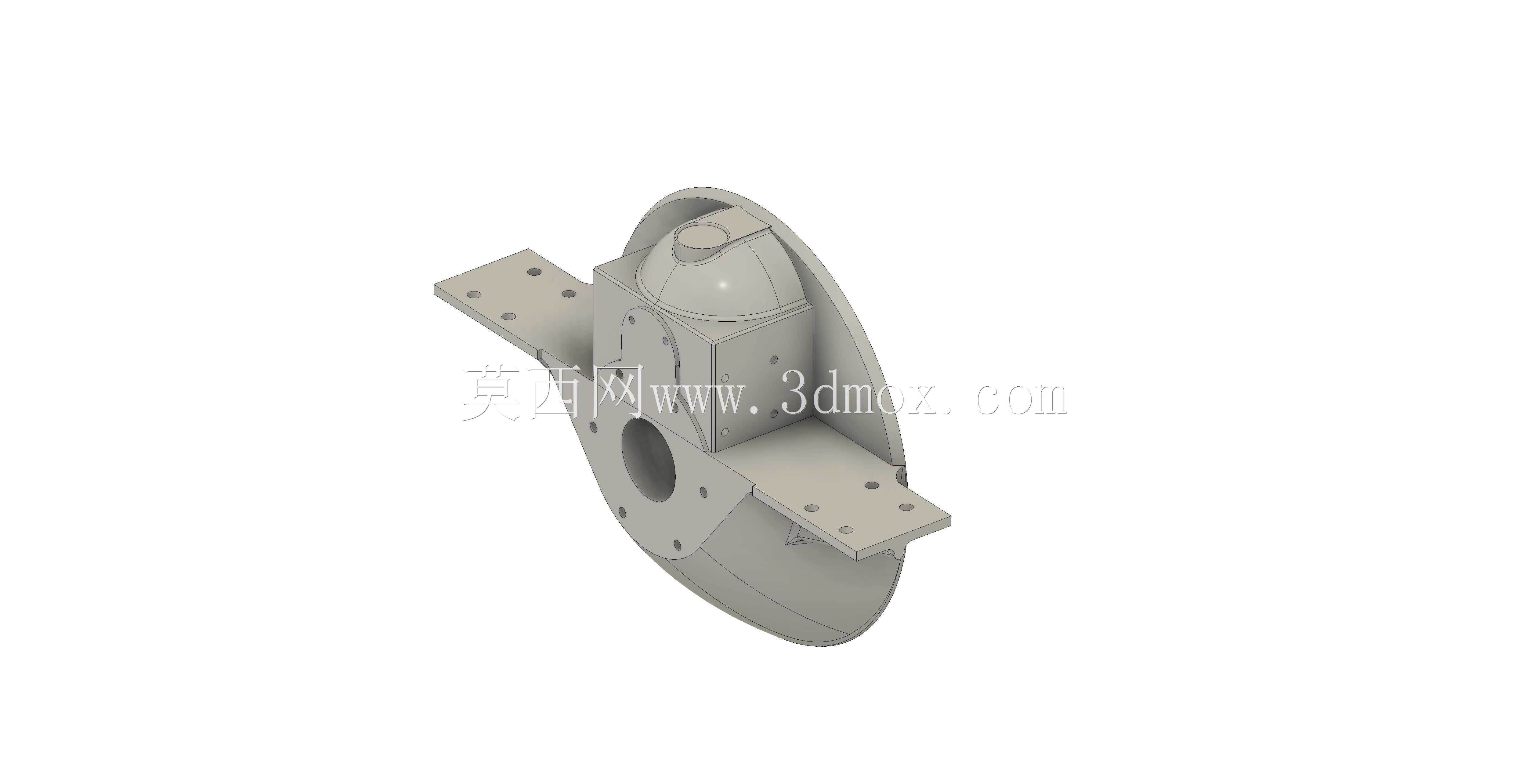

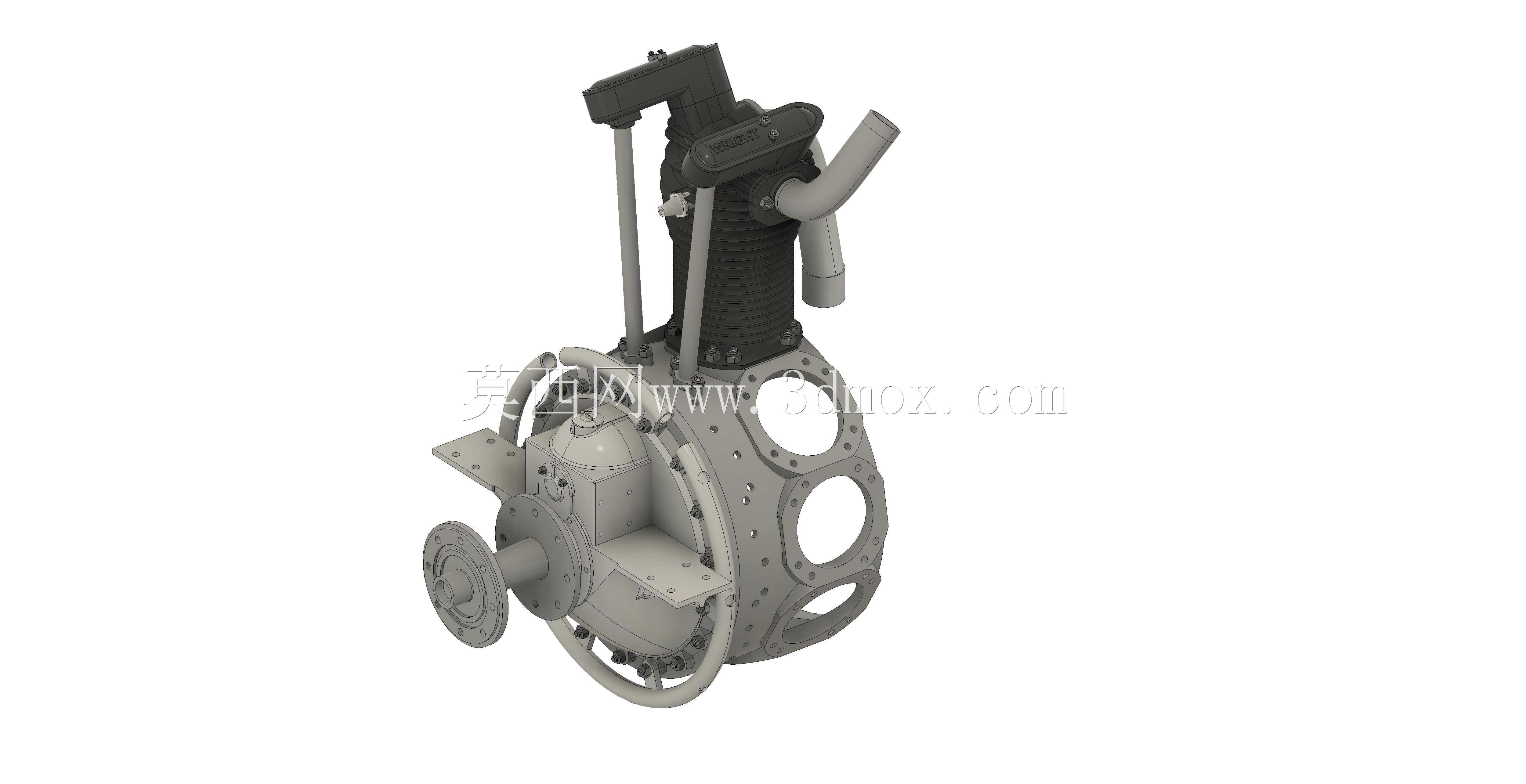

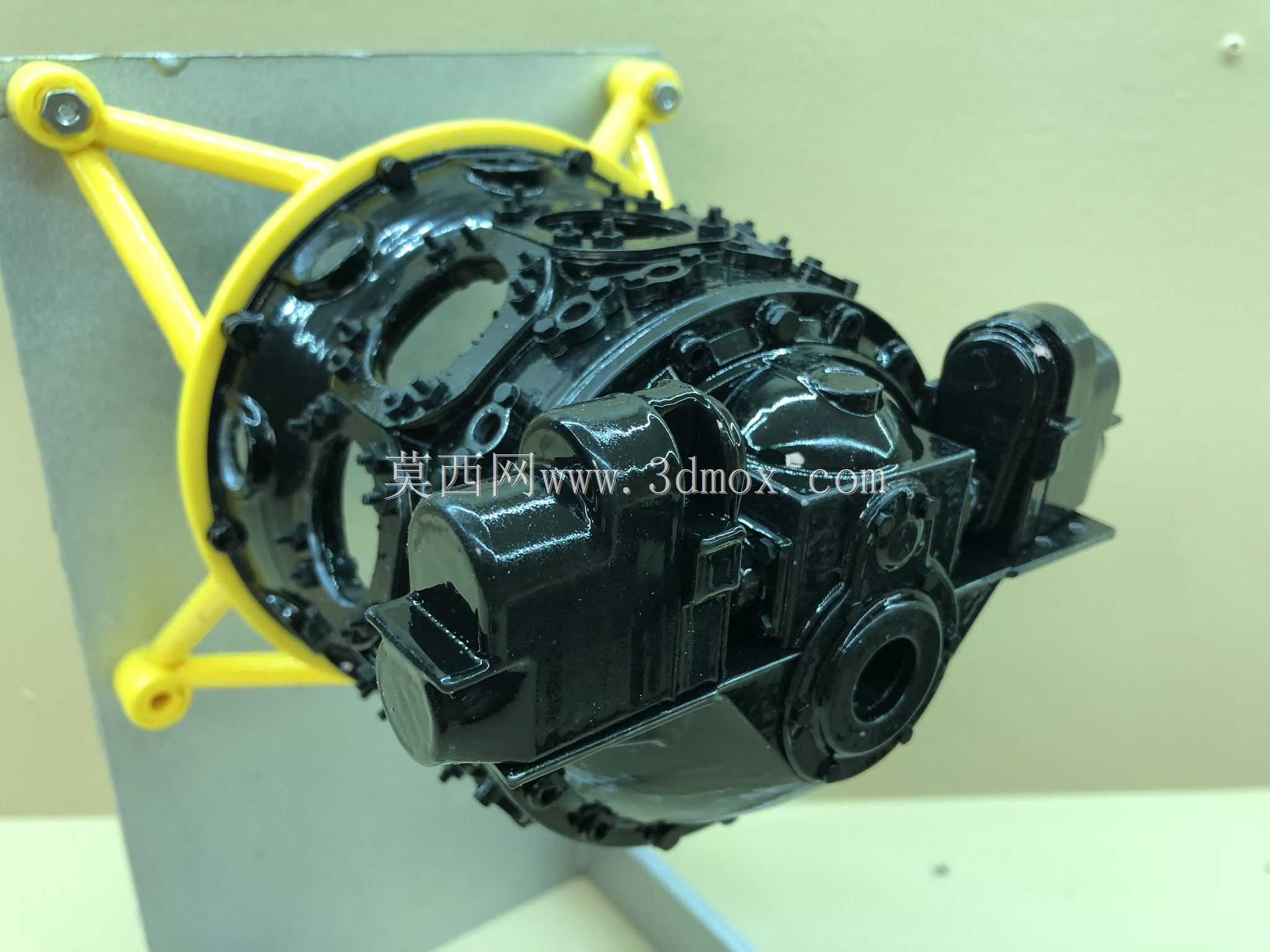

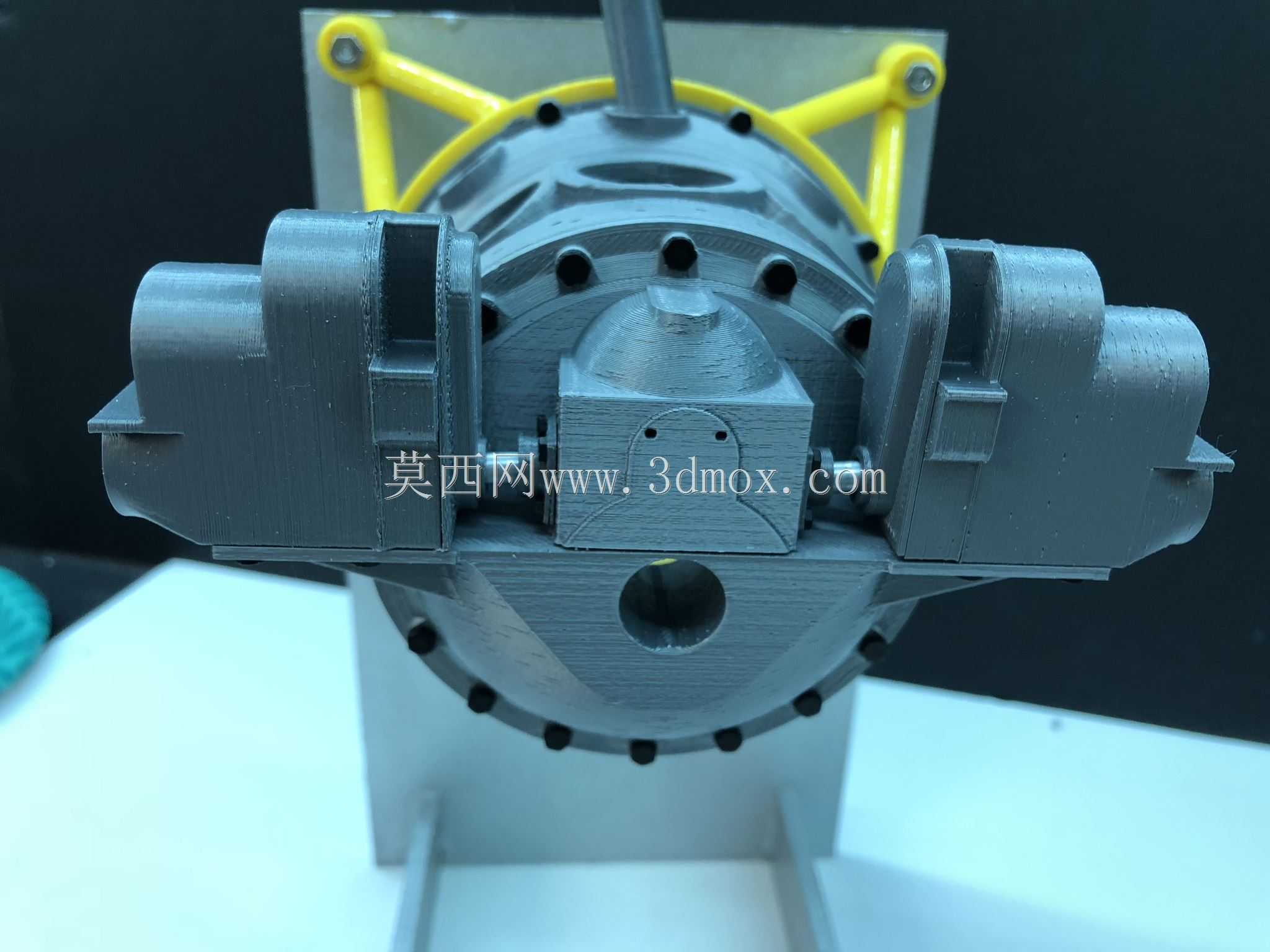

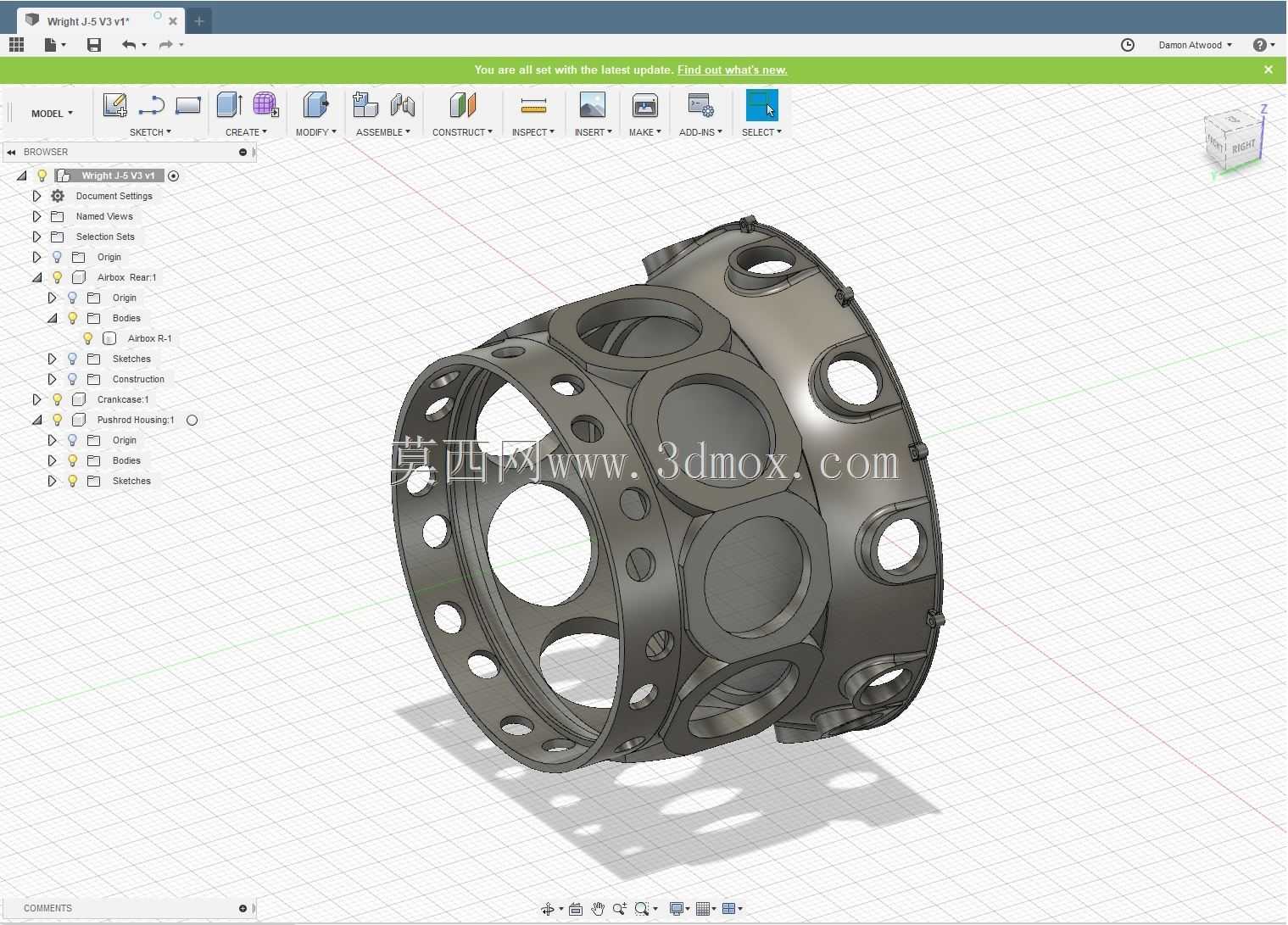

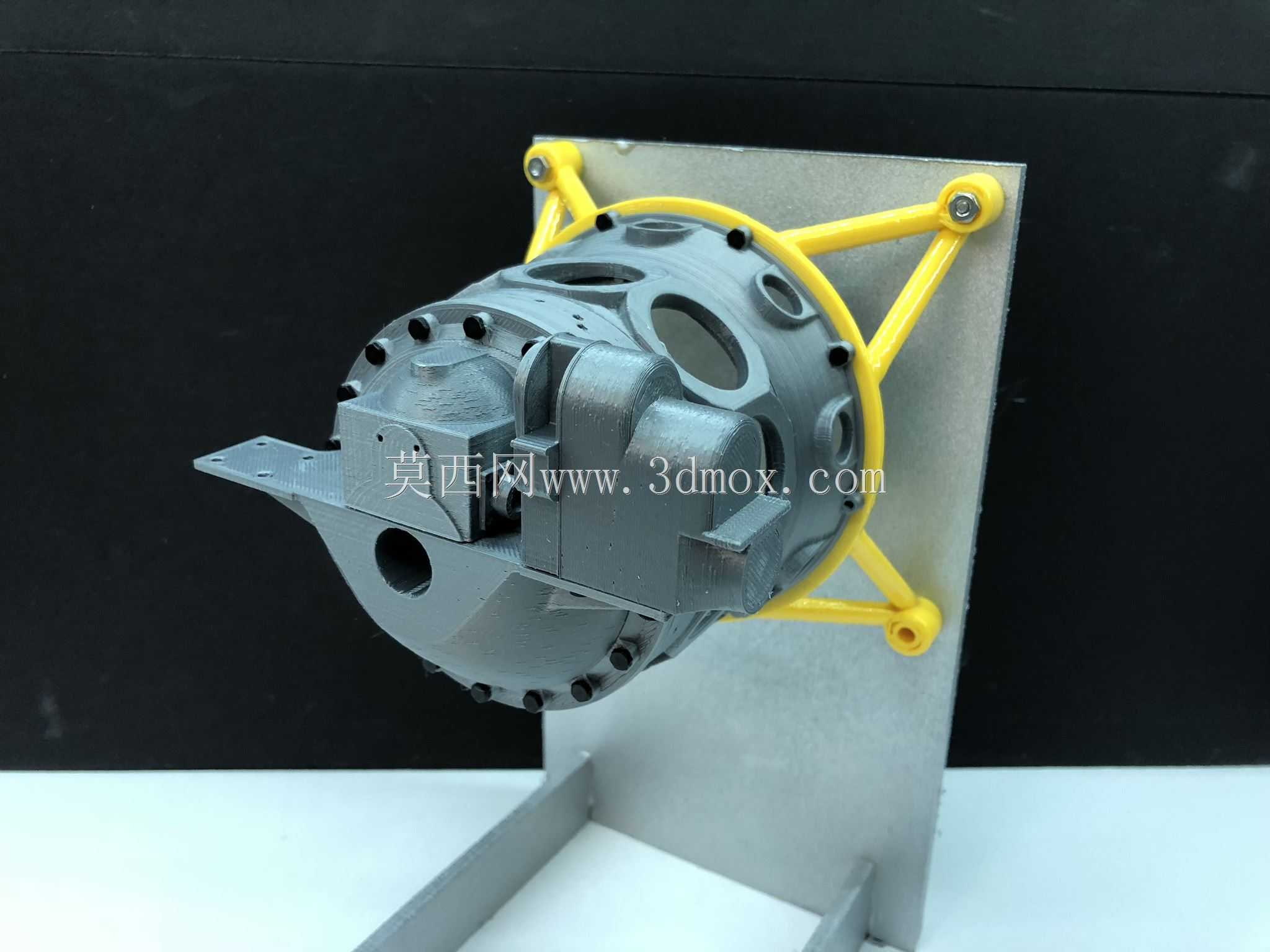

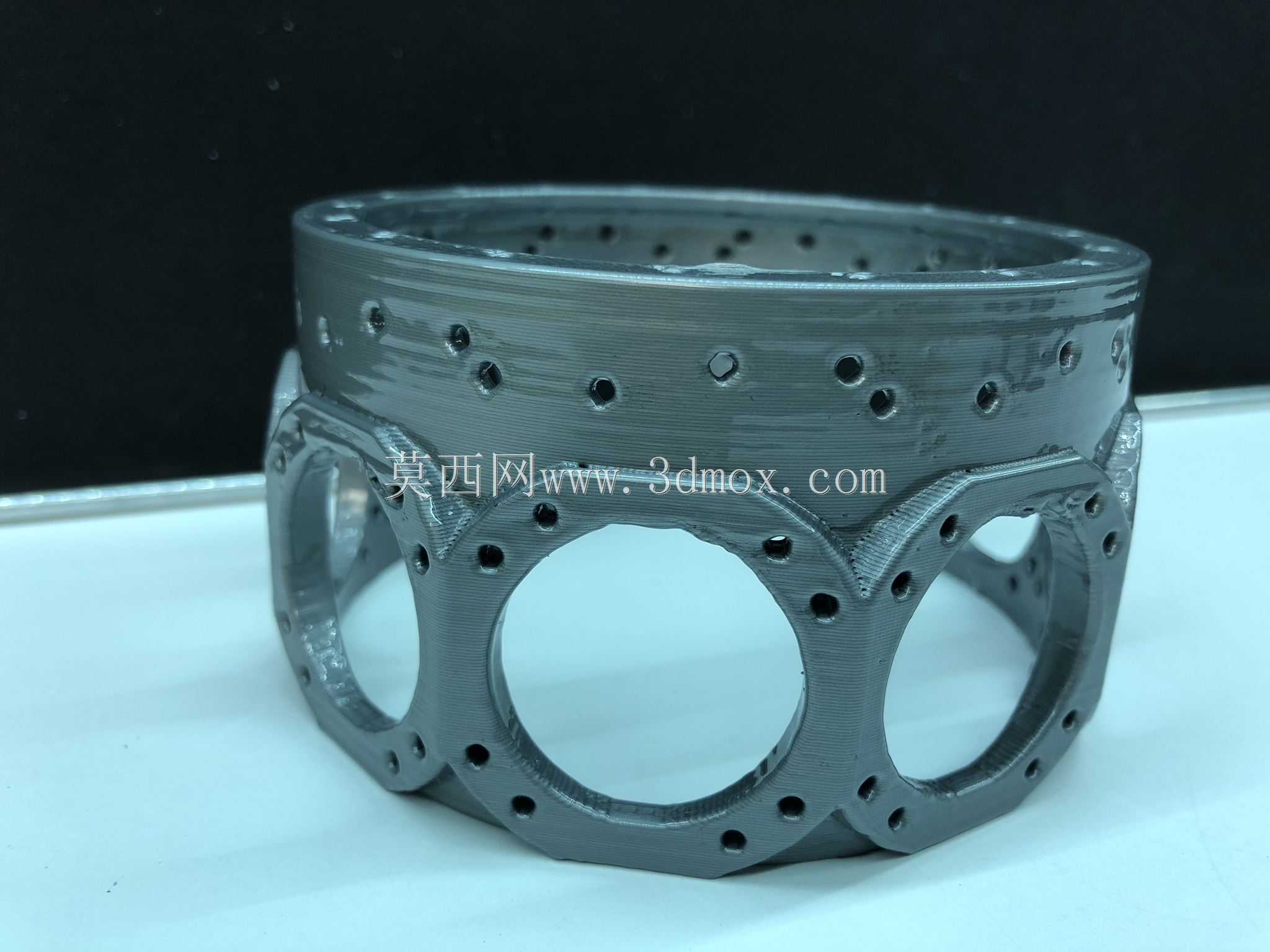

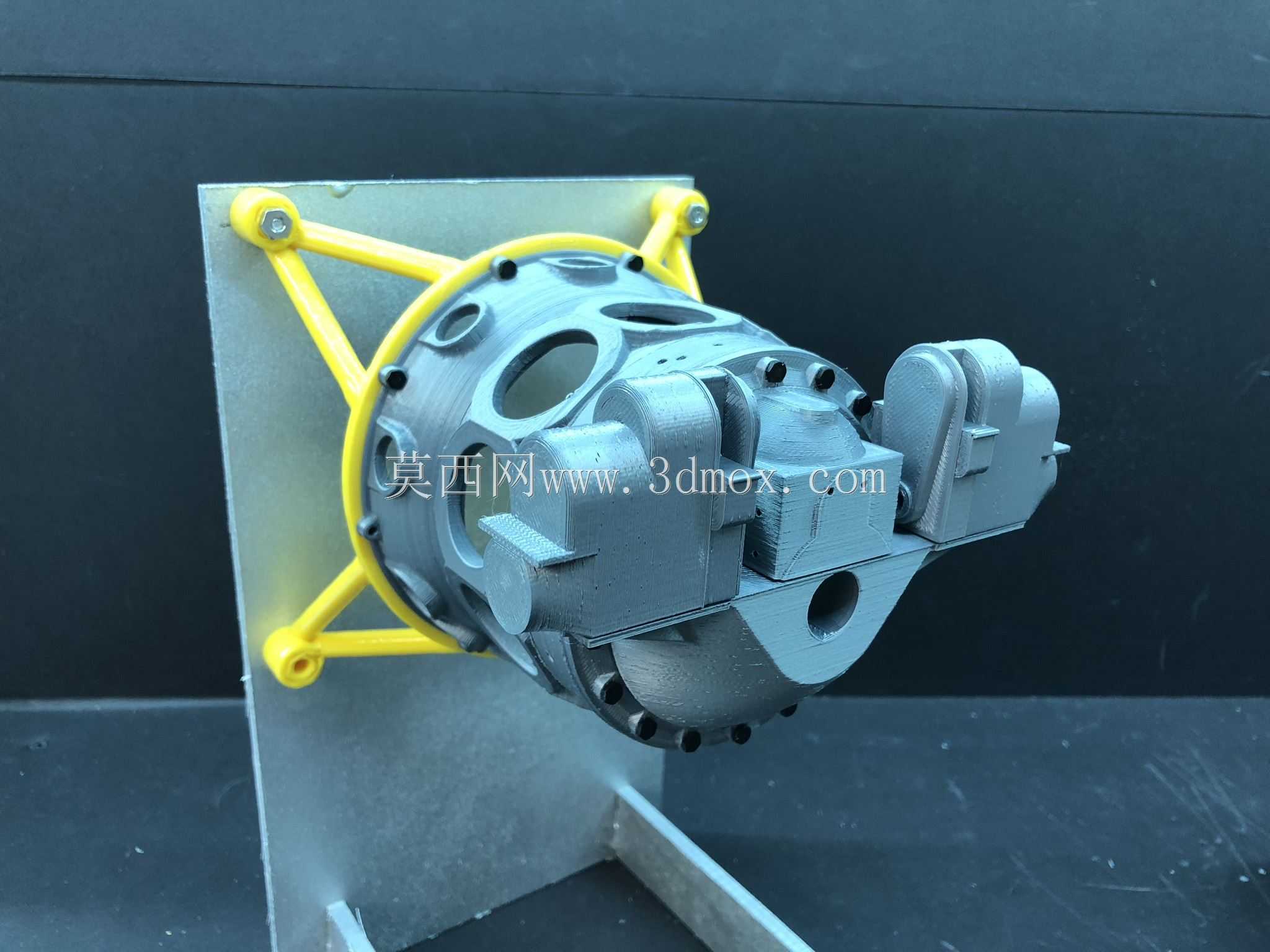

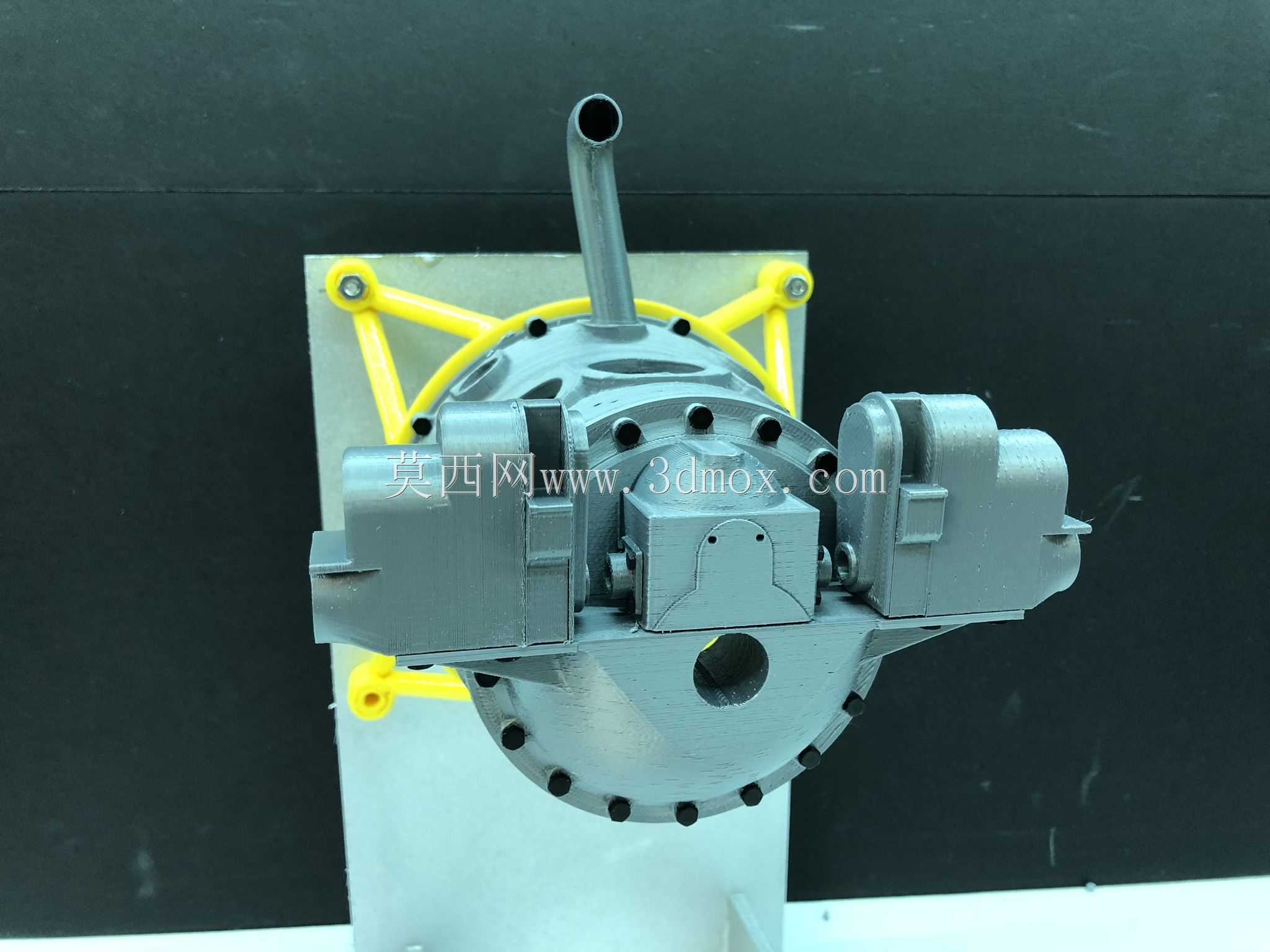

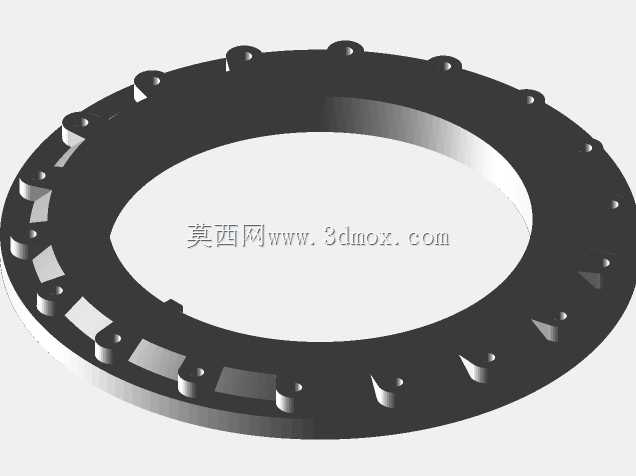

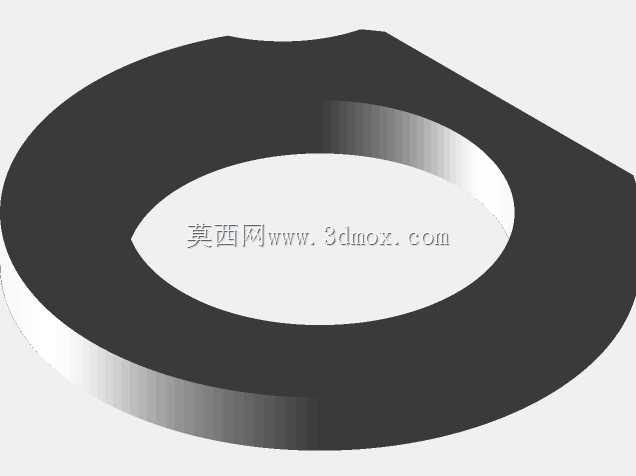

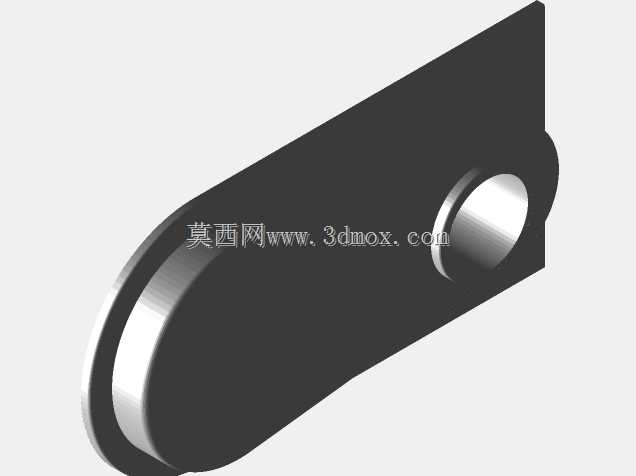

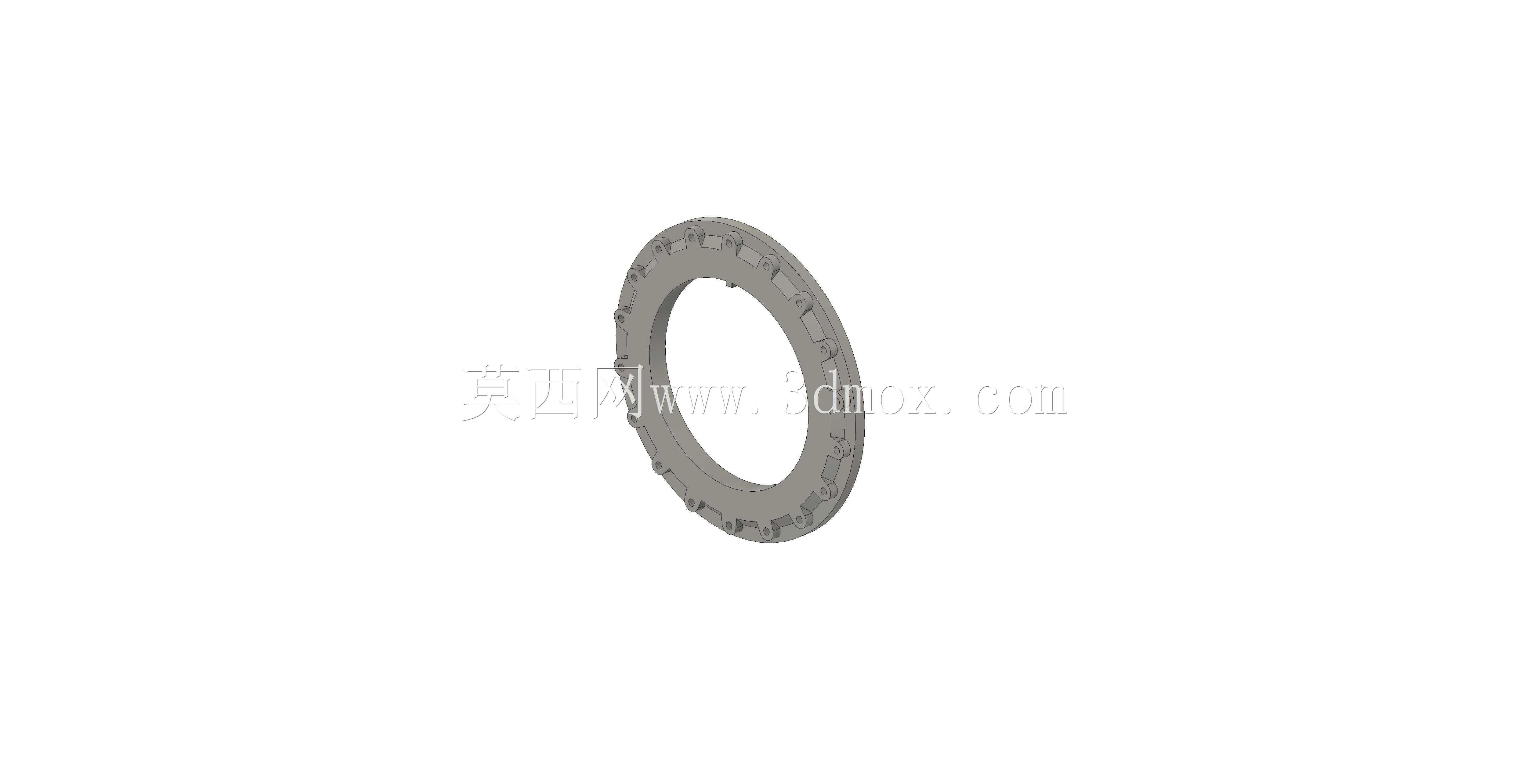

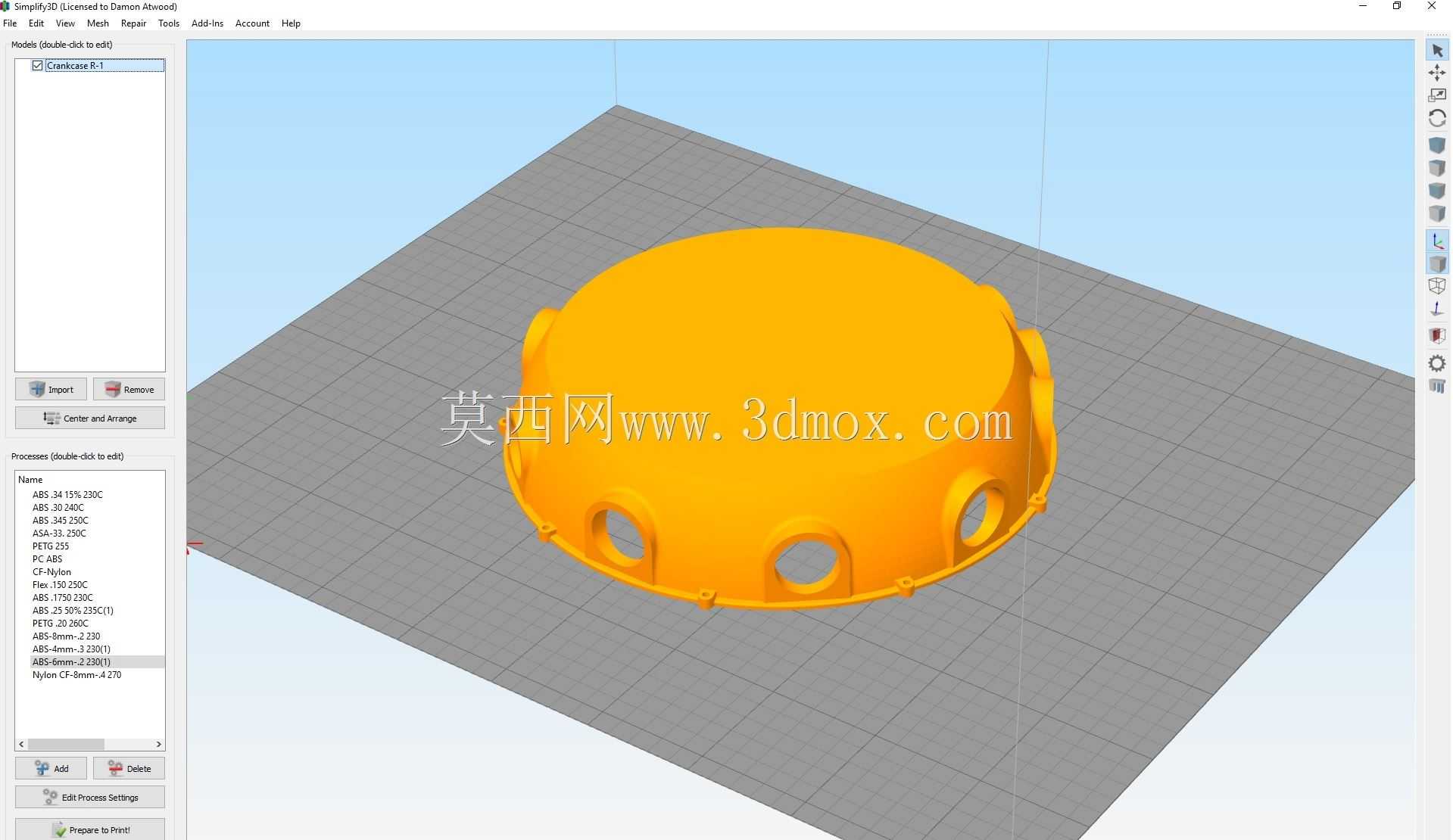

　　结构设计上，中心机匣是整台发动机的承载核心，内部布置曲轴、连杆组、主轴承与滑油通道。星型机的连杆系统与普通直列机差异明显：一个主连杆固定在某一缸的曲柄销上，其余八个气缸通过副连杆铰接在主连杆大端周边，这种方案把九个活塞的往复运动汇聚到同一曲柄销，缩短了曲轴长度，也让整机轴向尺寸更集中。建模时需要特别注意主连杆大端的铰接孔相位、副连杆两端关节轴承的同轴关系，以及活塞在上止点、下止点位置时与气缸套的间隙边界。

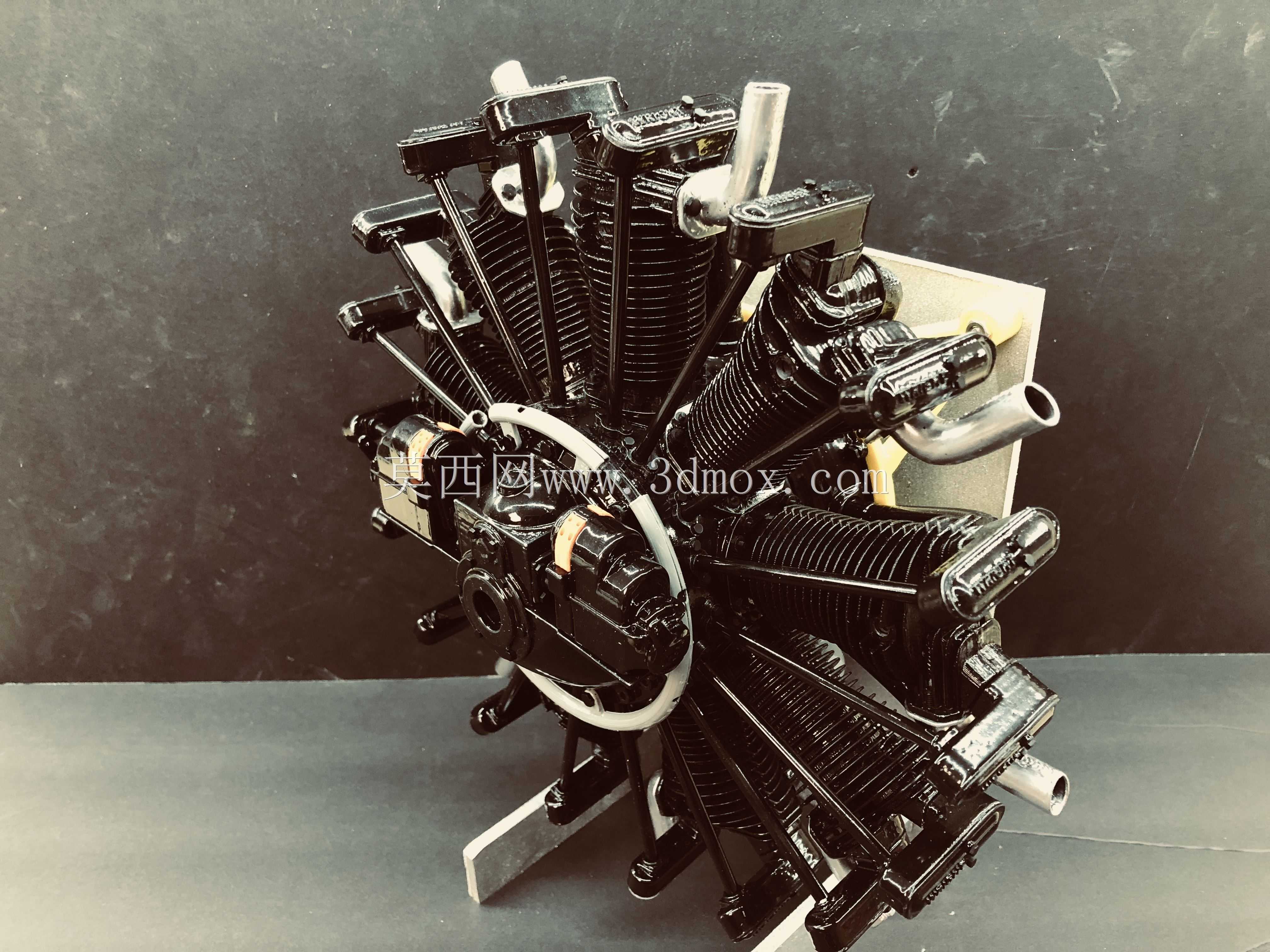

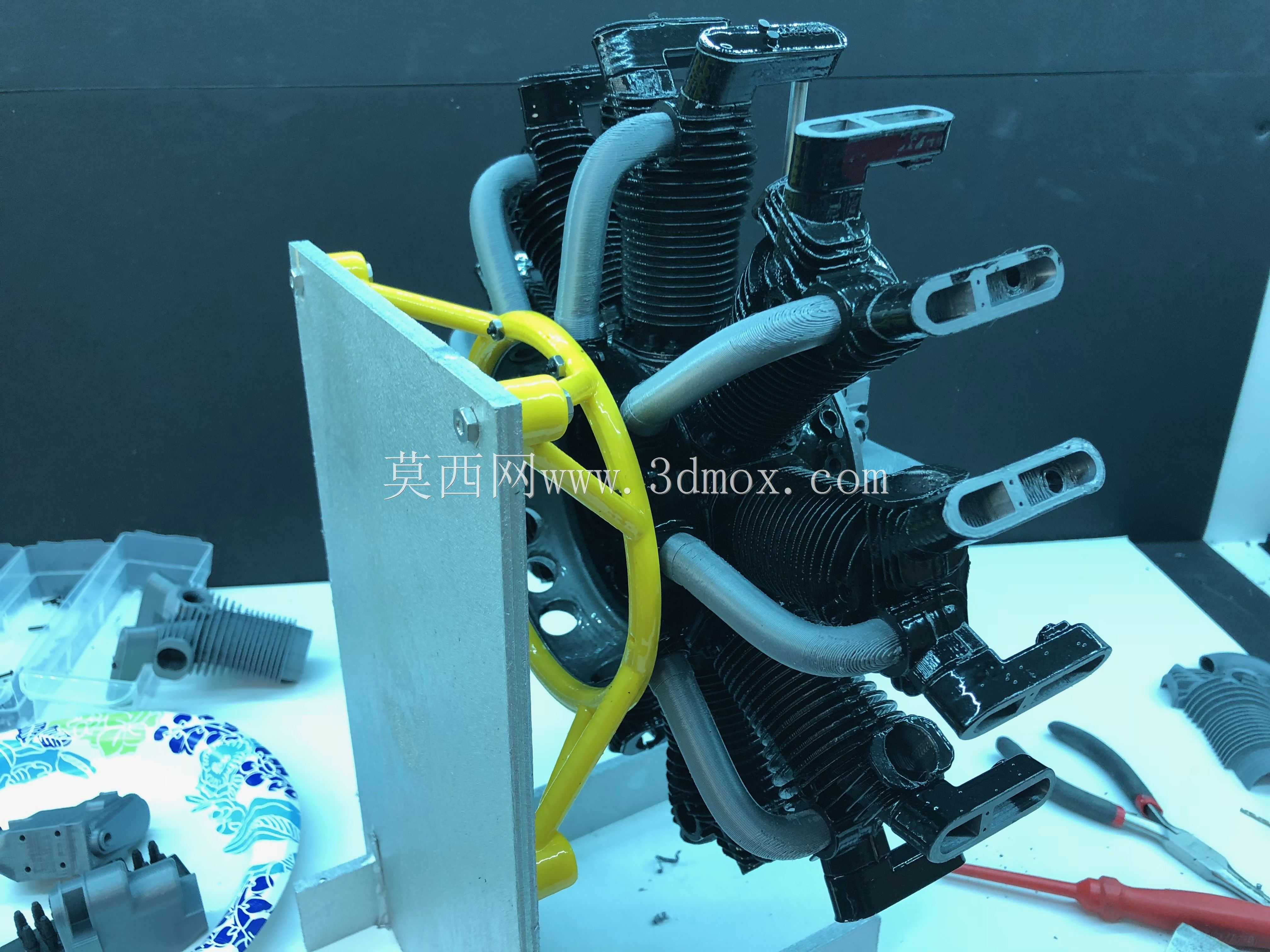

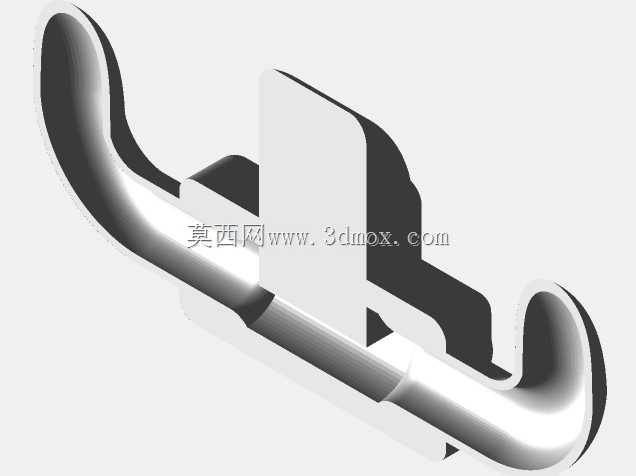

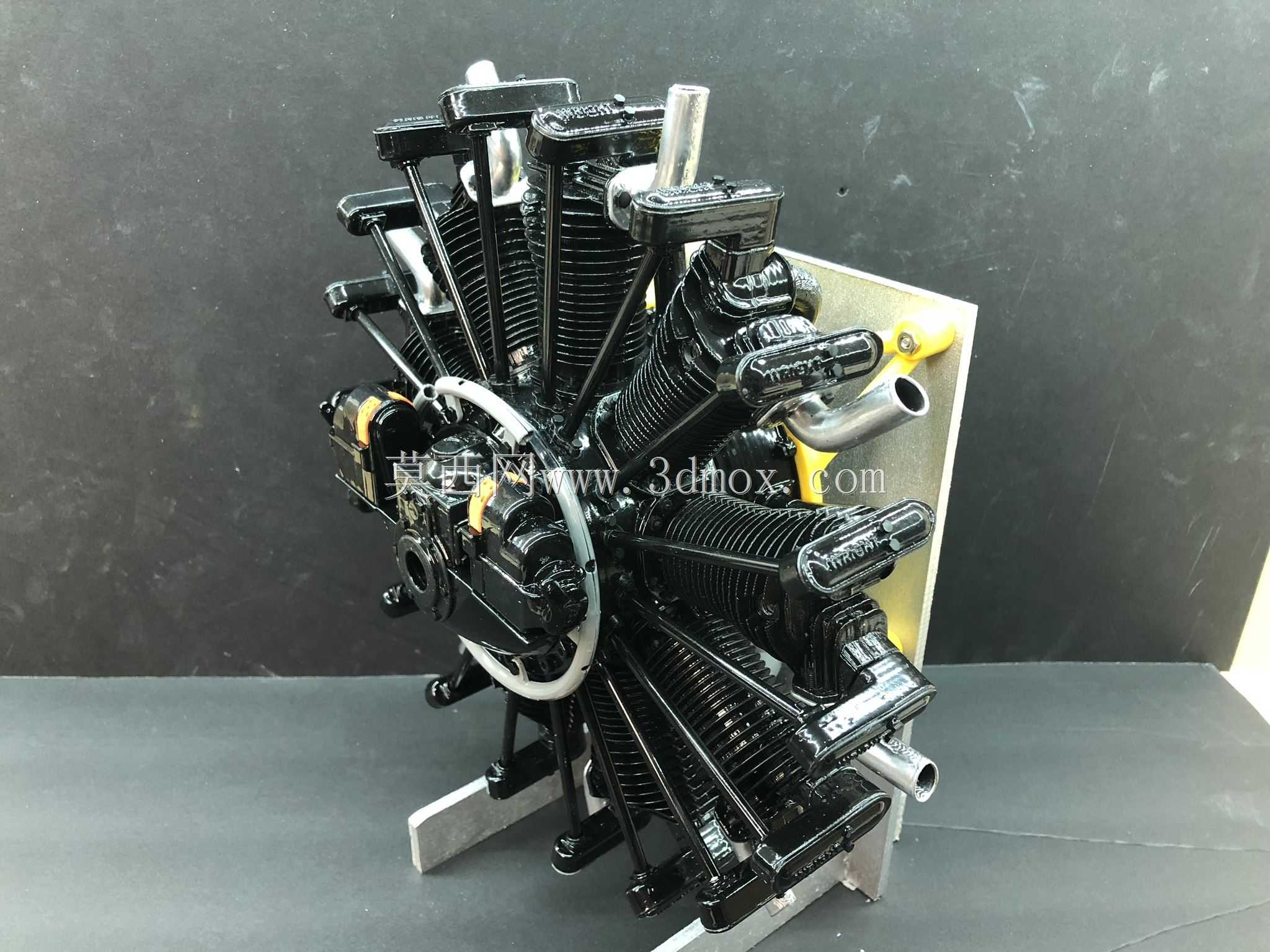

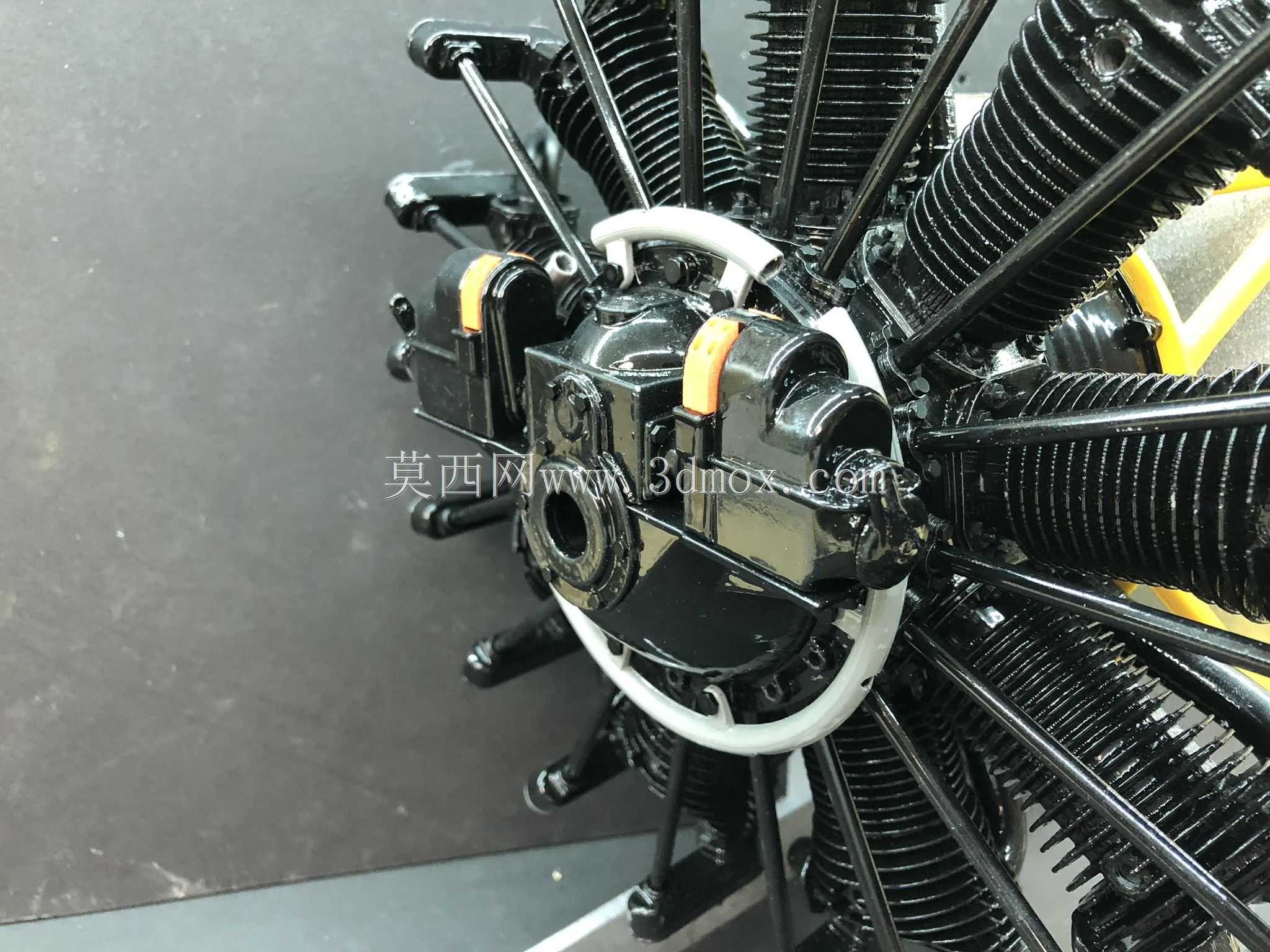

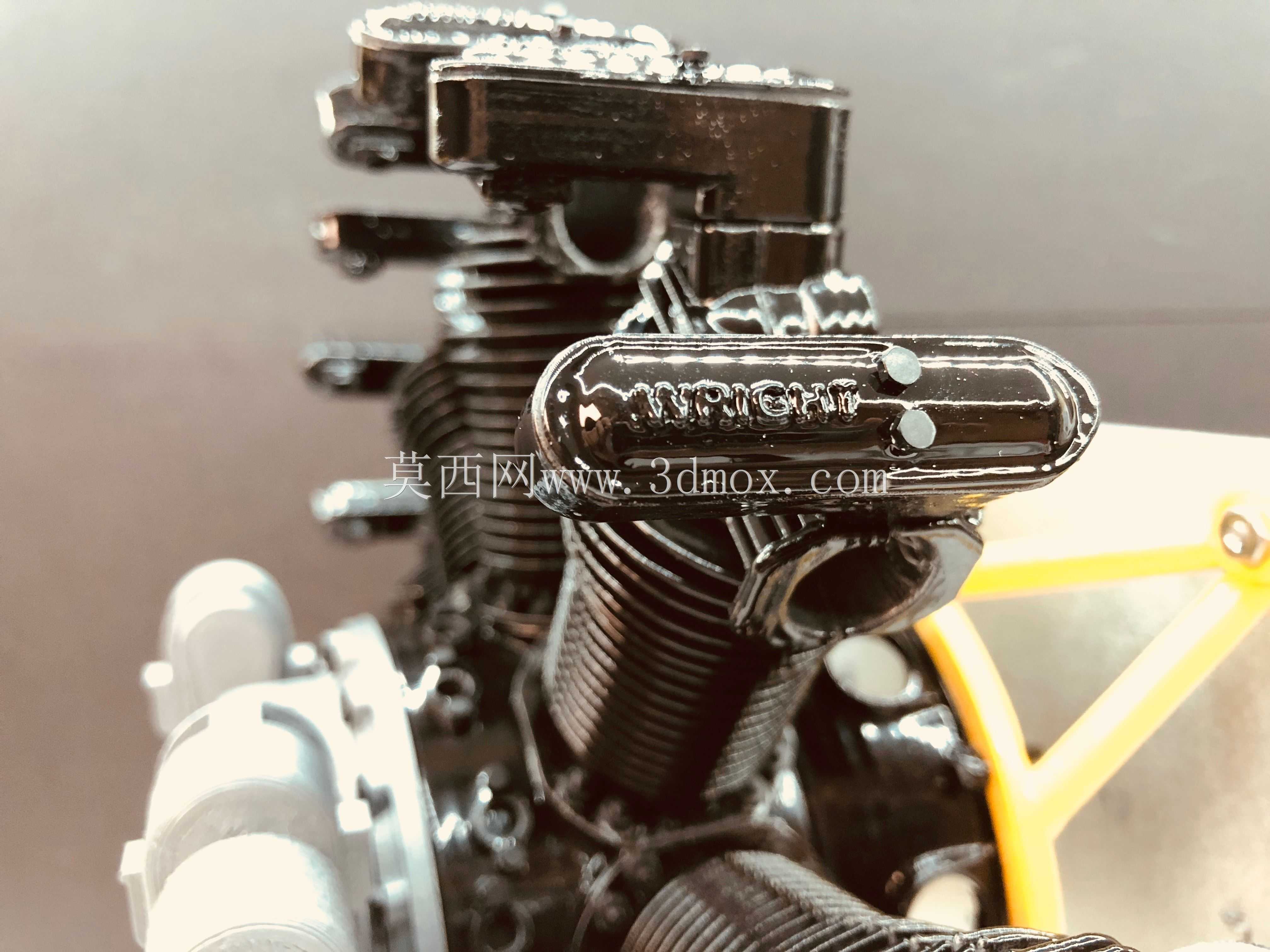

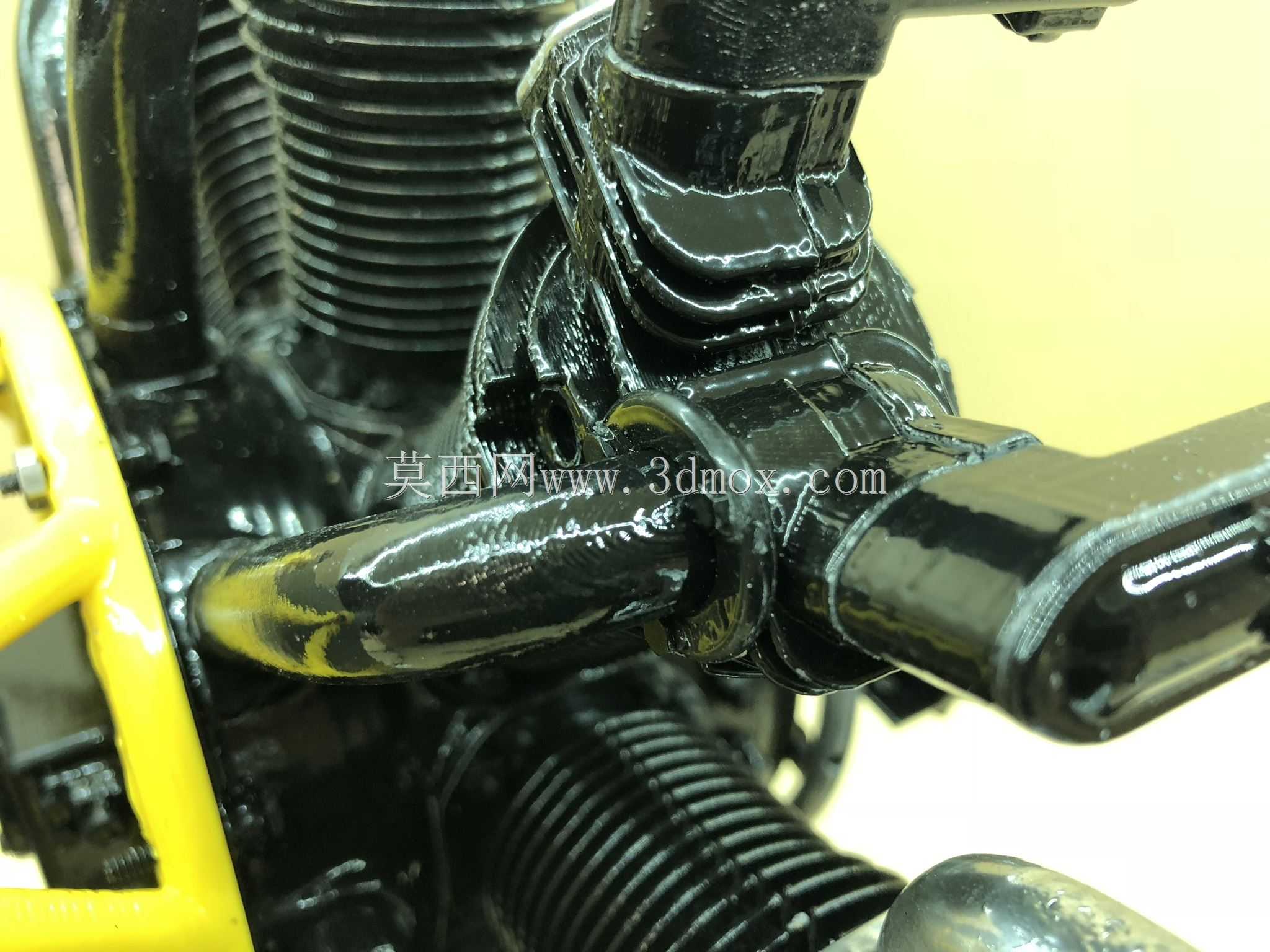

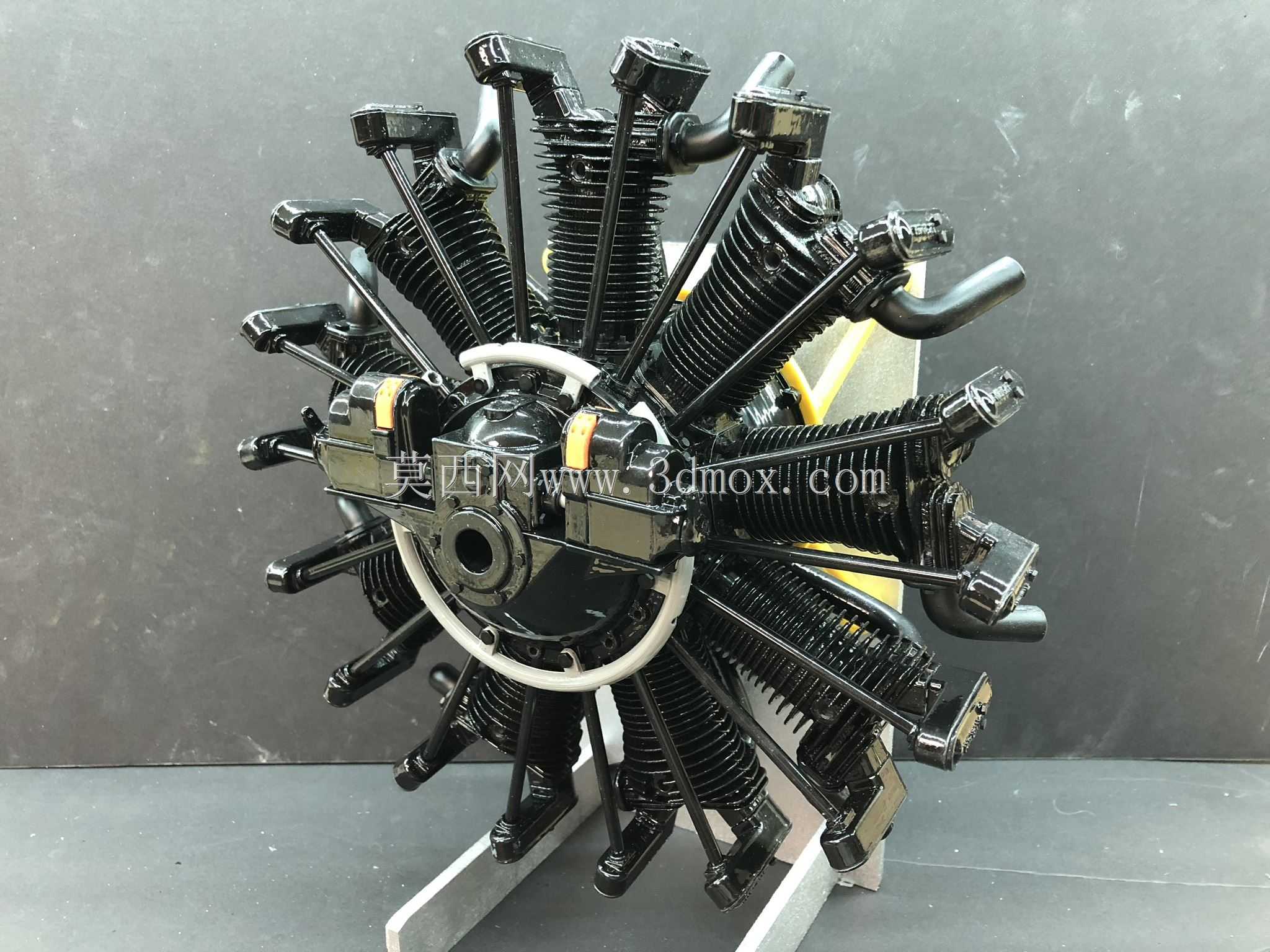

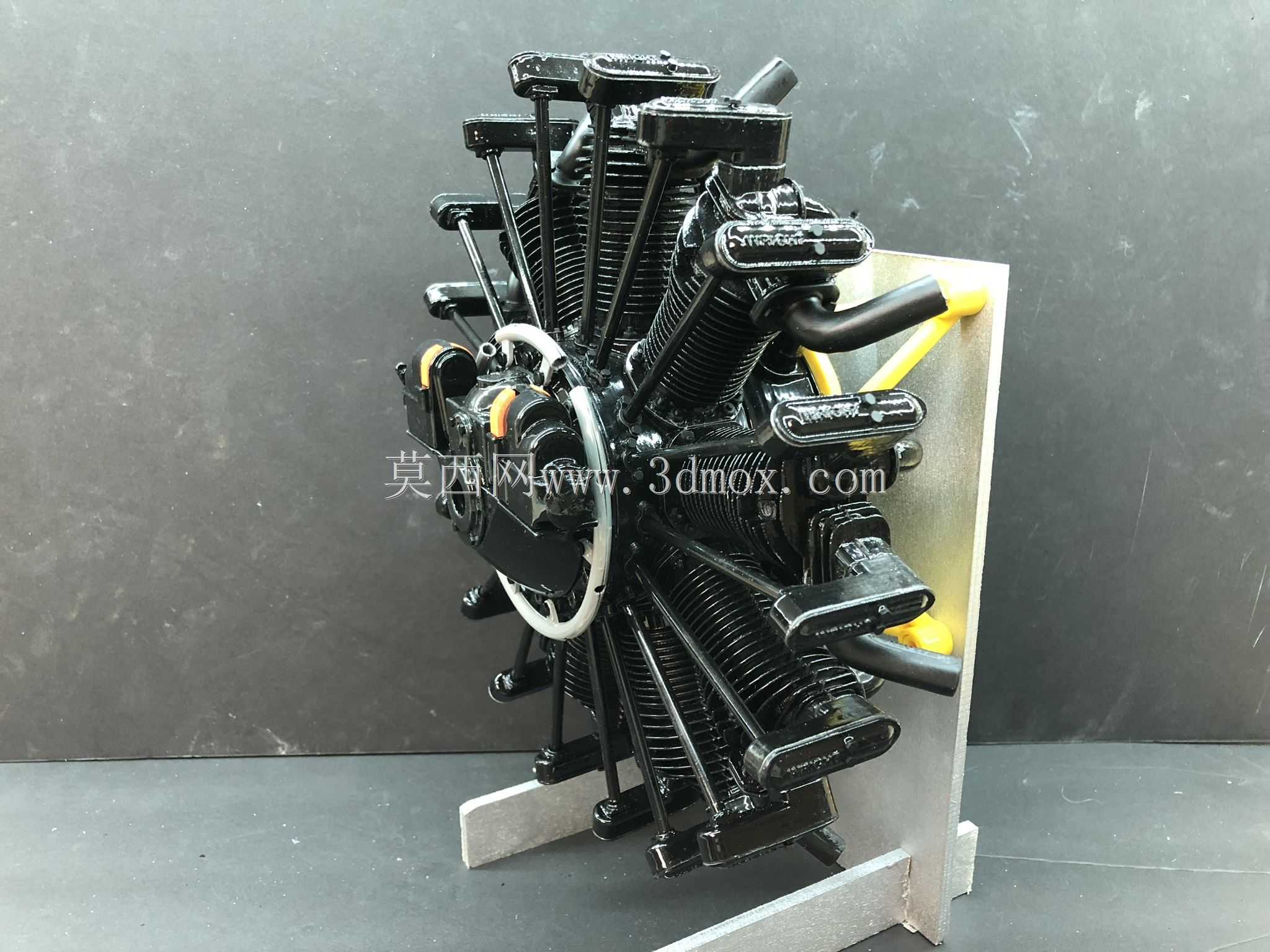

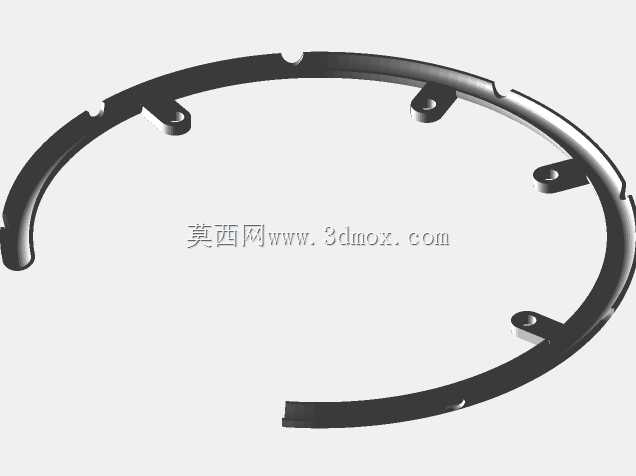

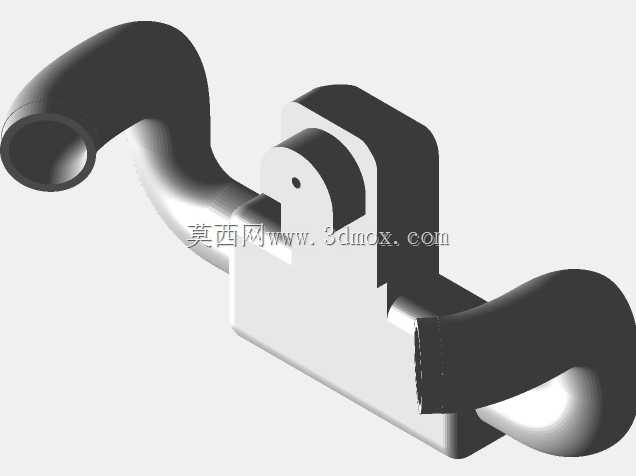

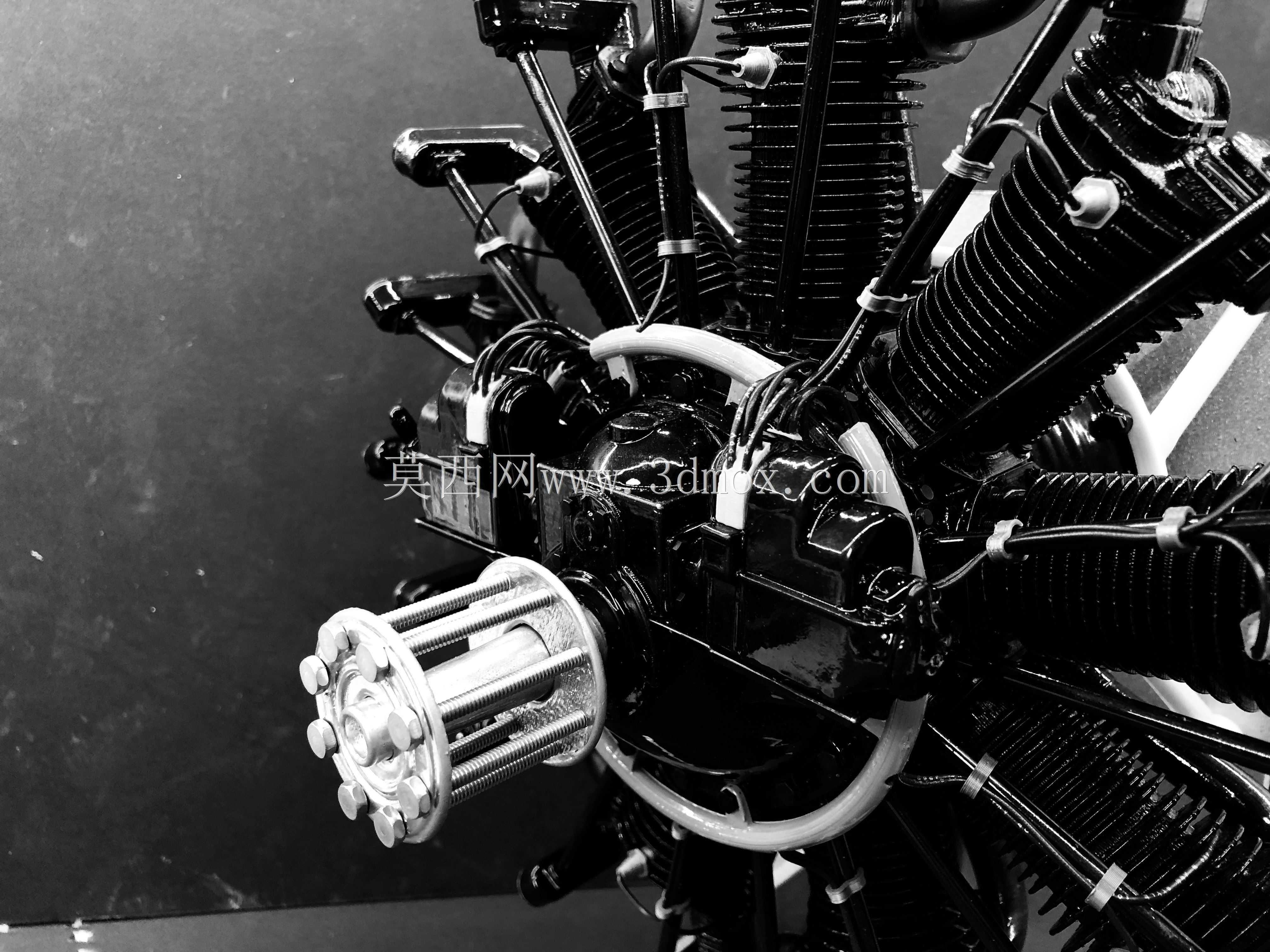

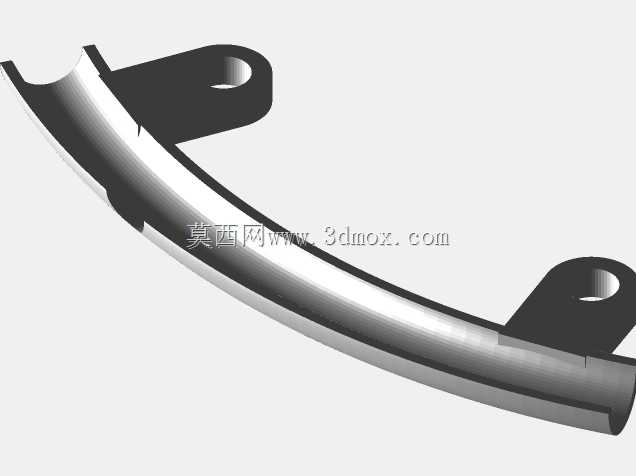

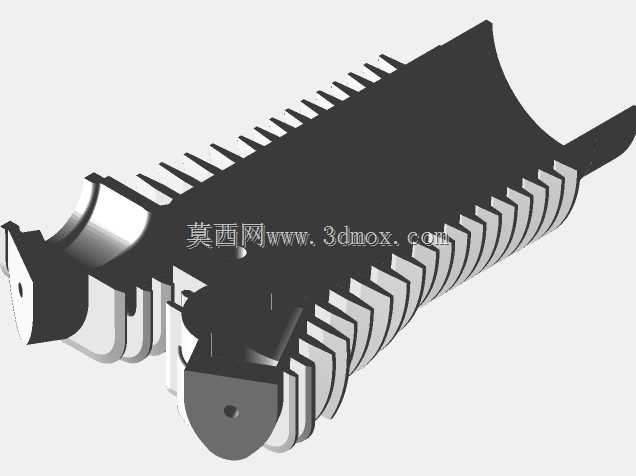

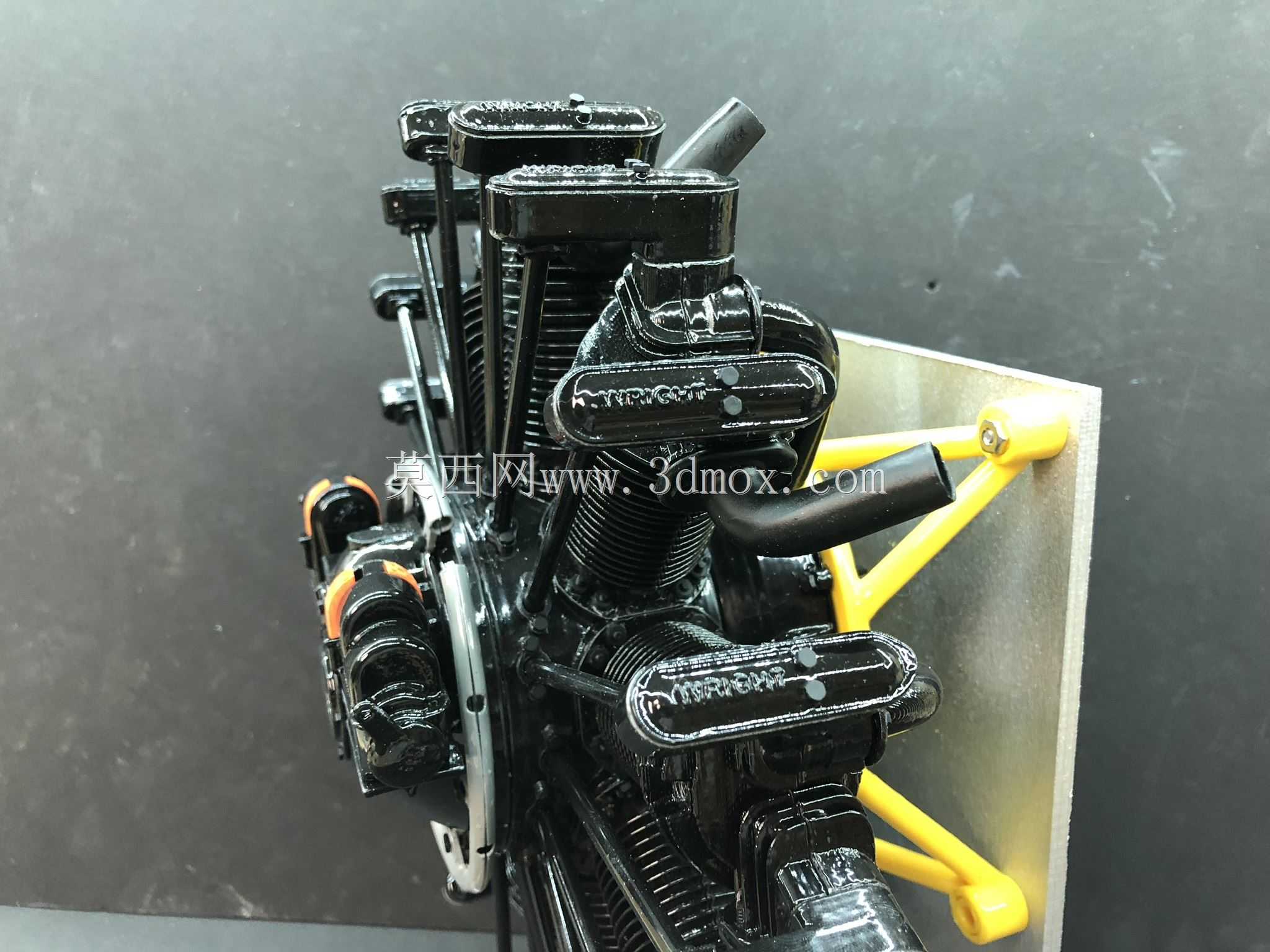

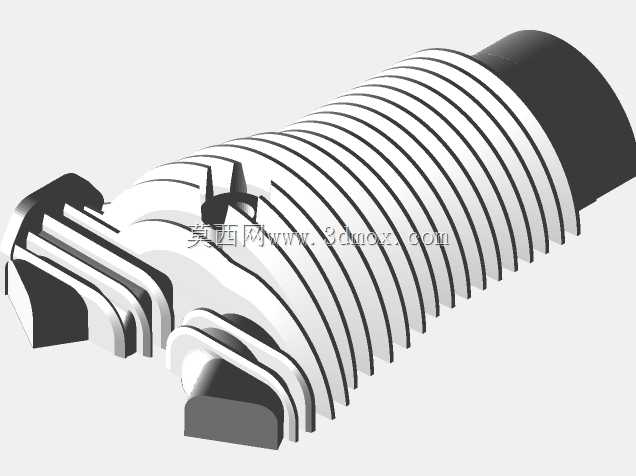

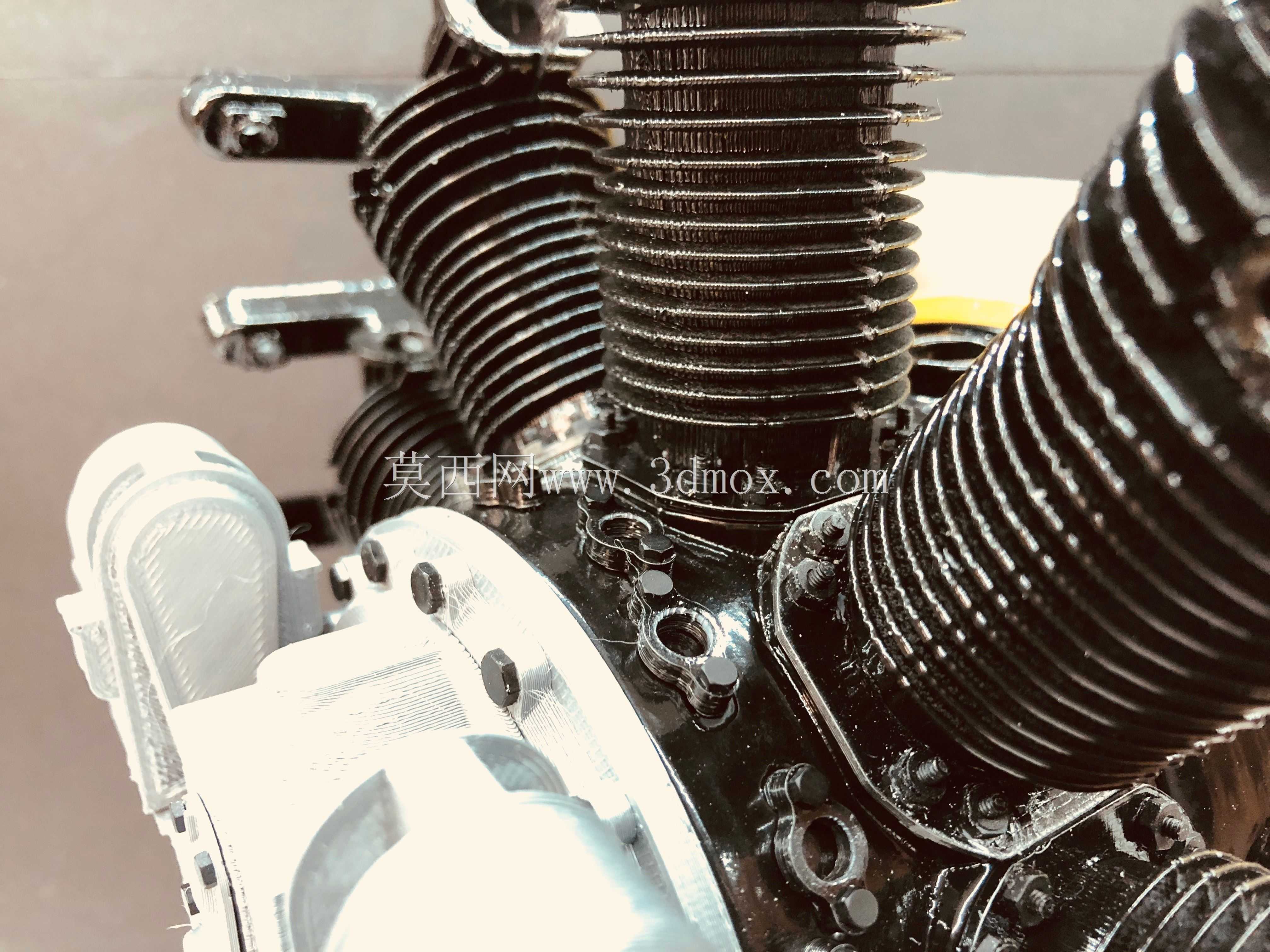

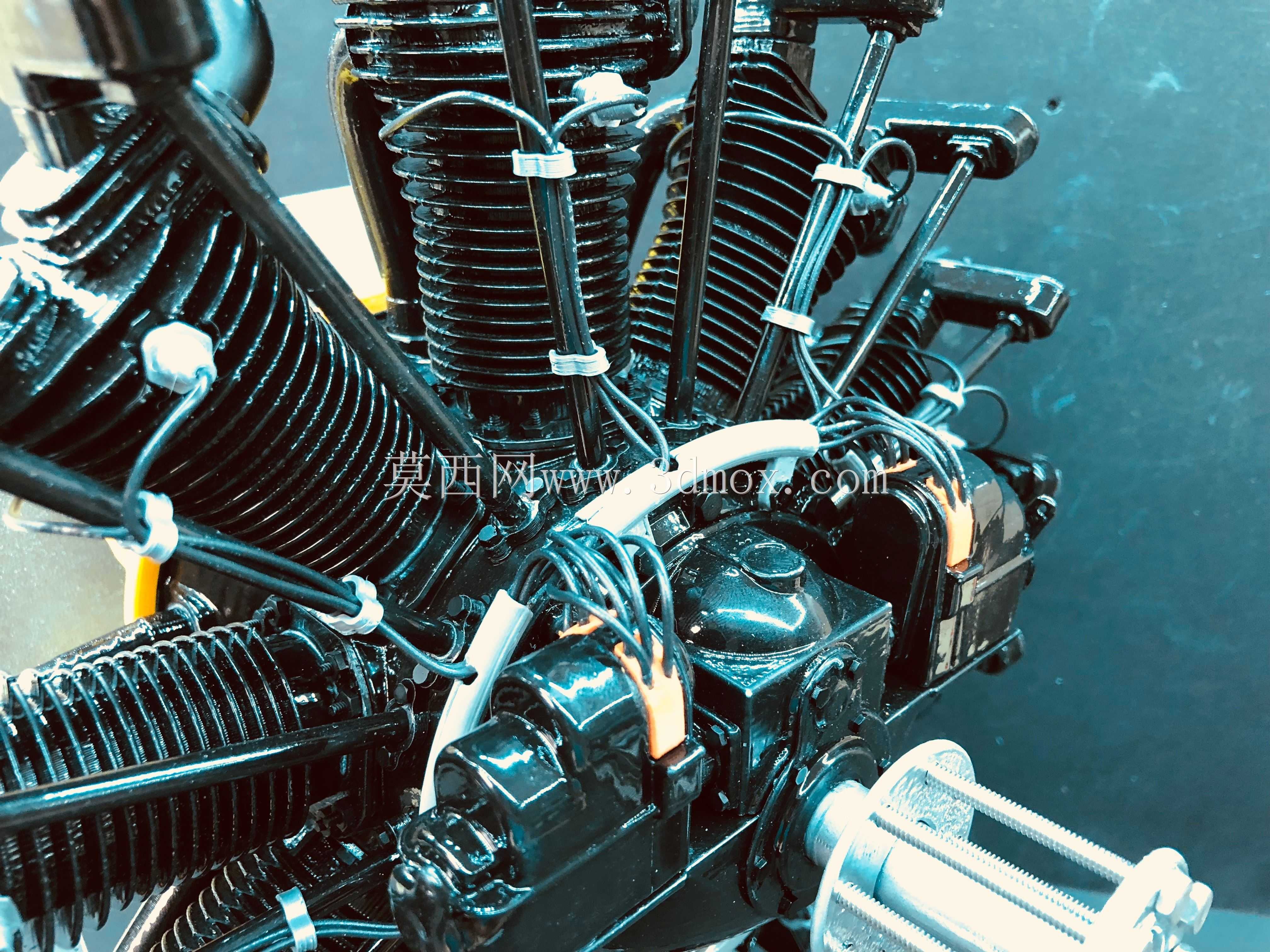

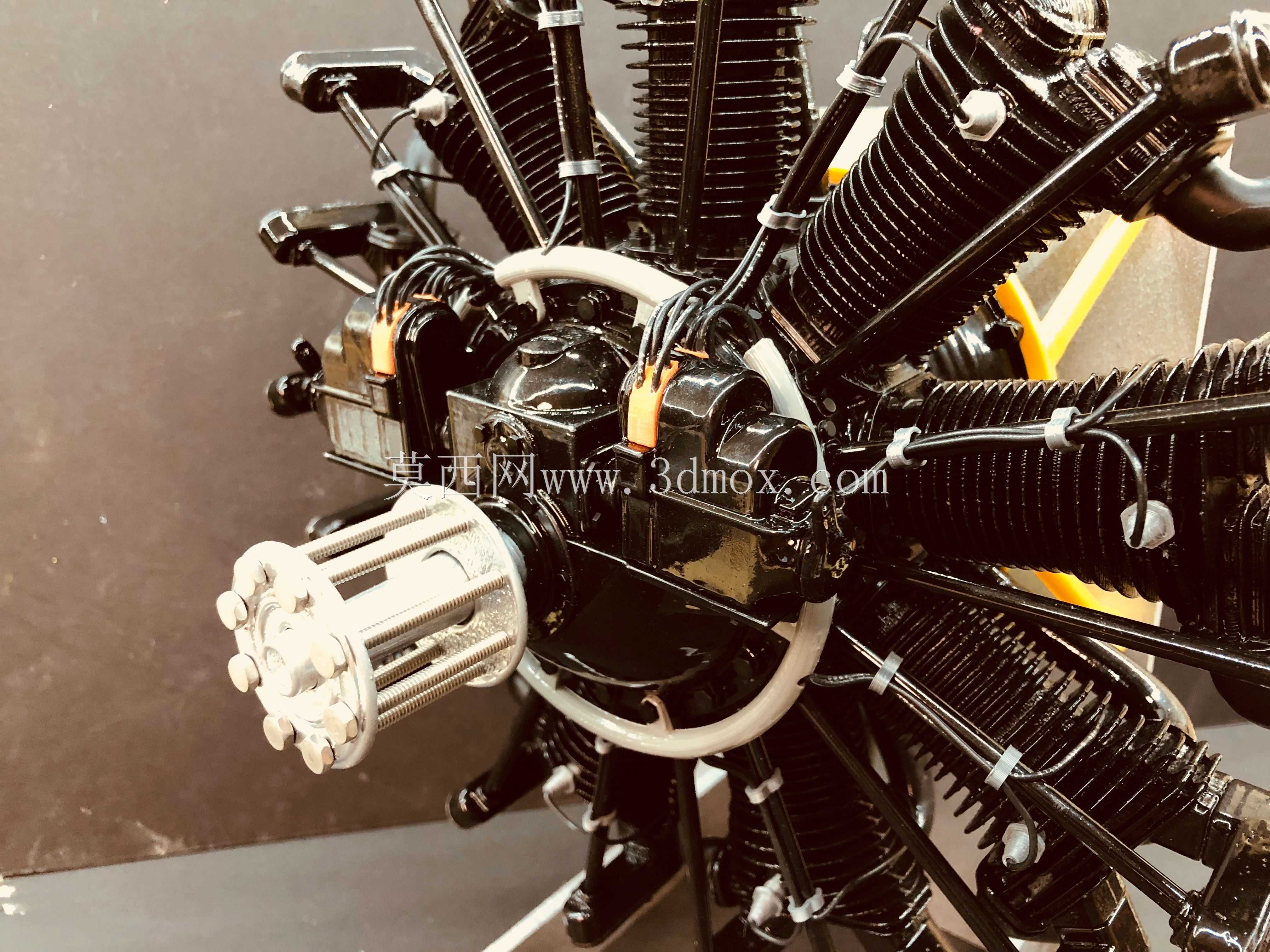

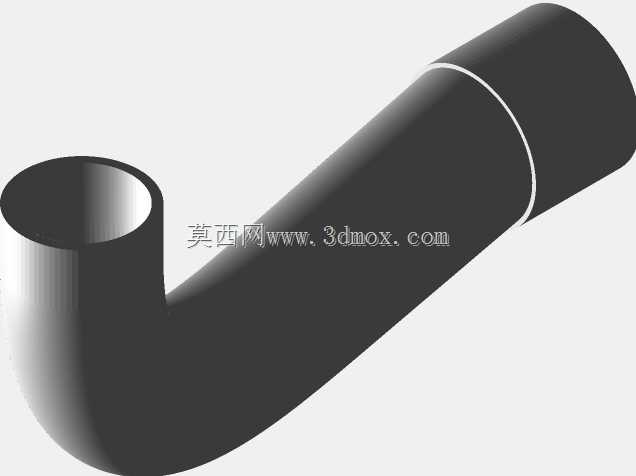

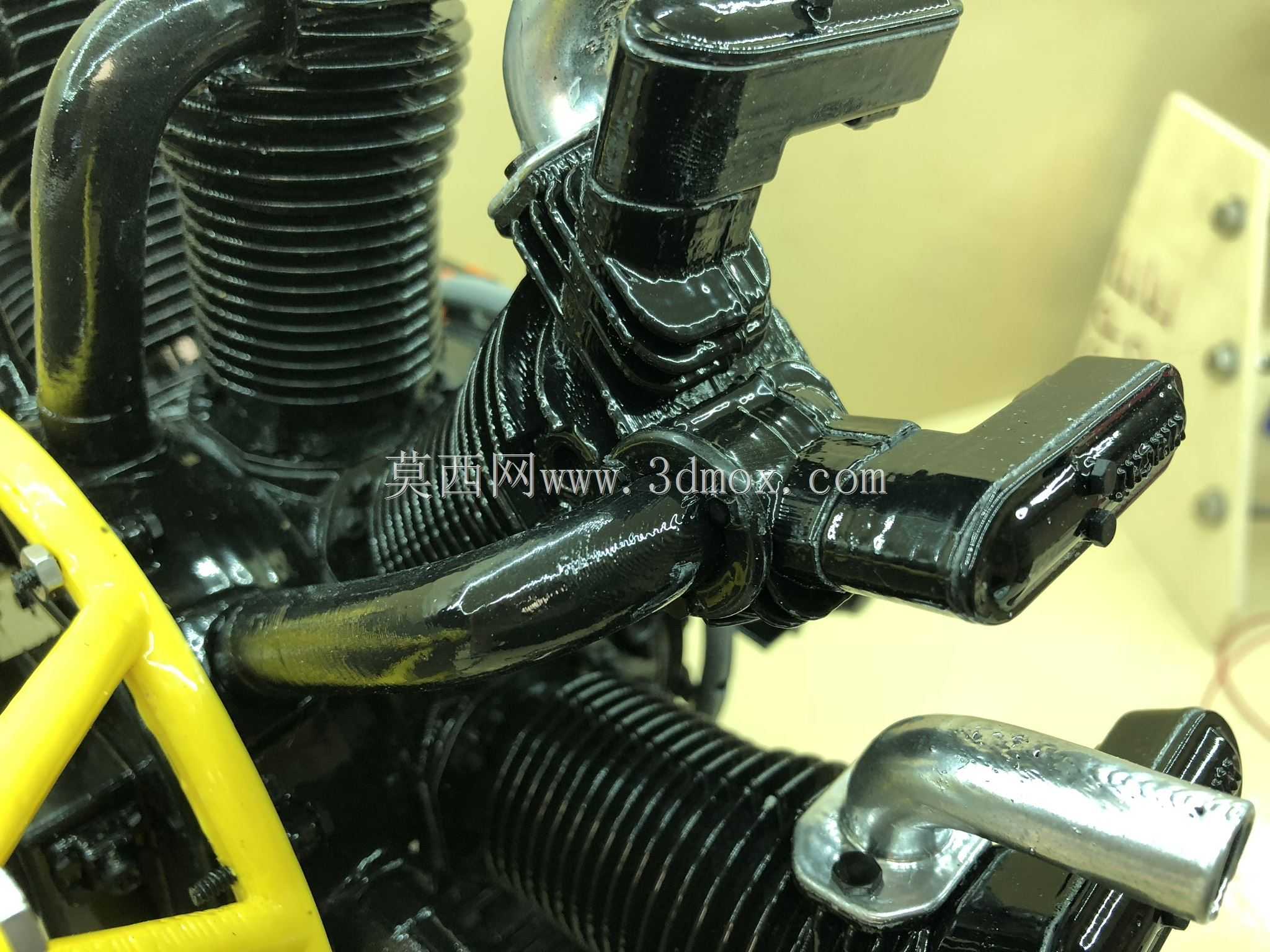

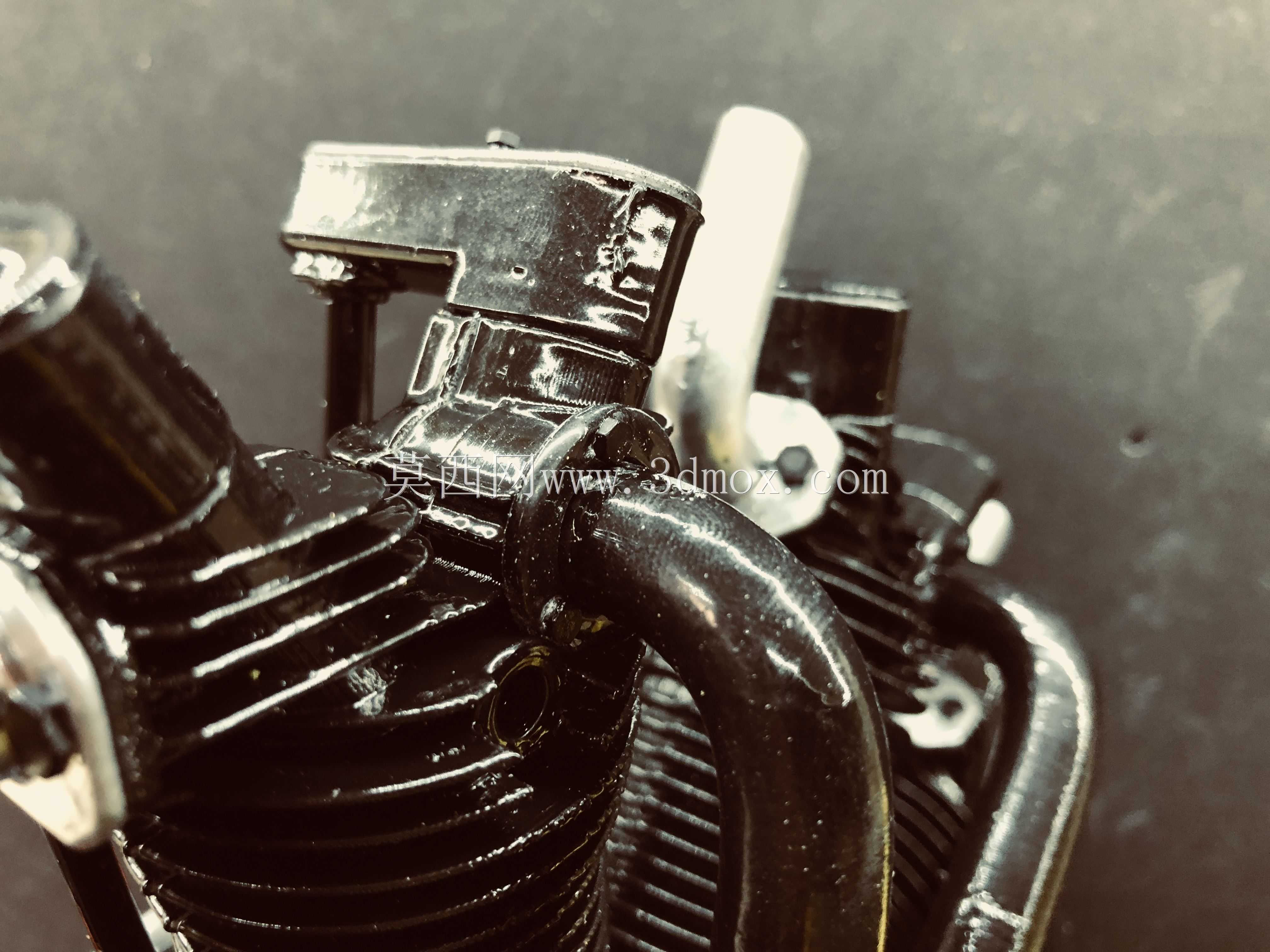

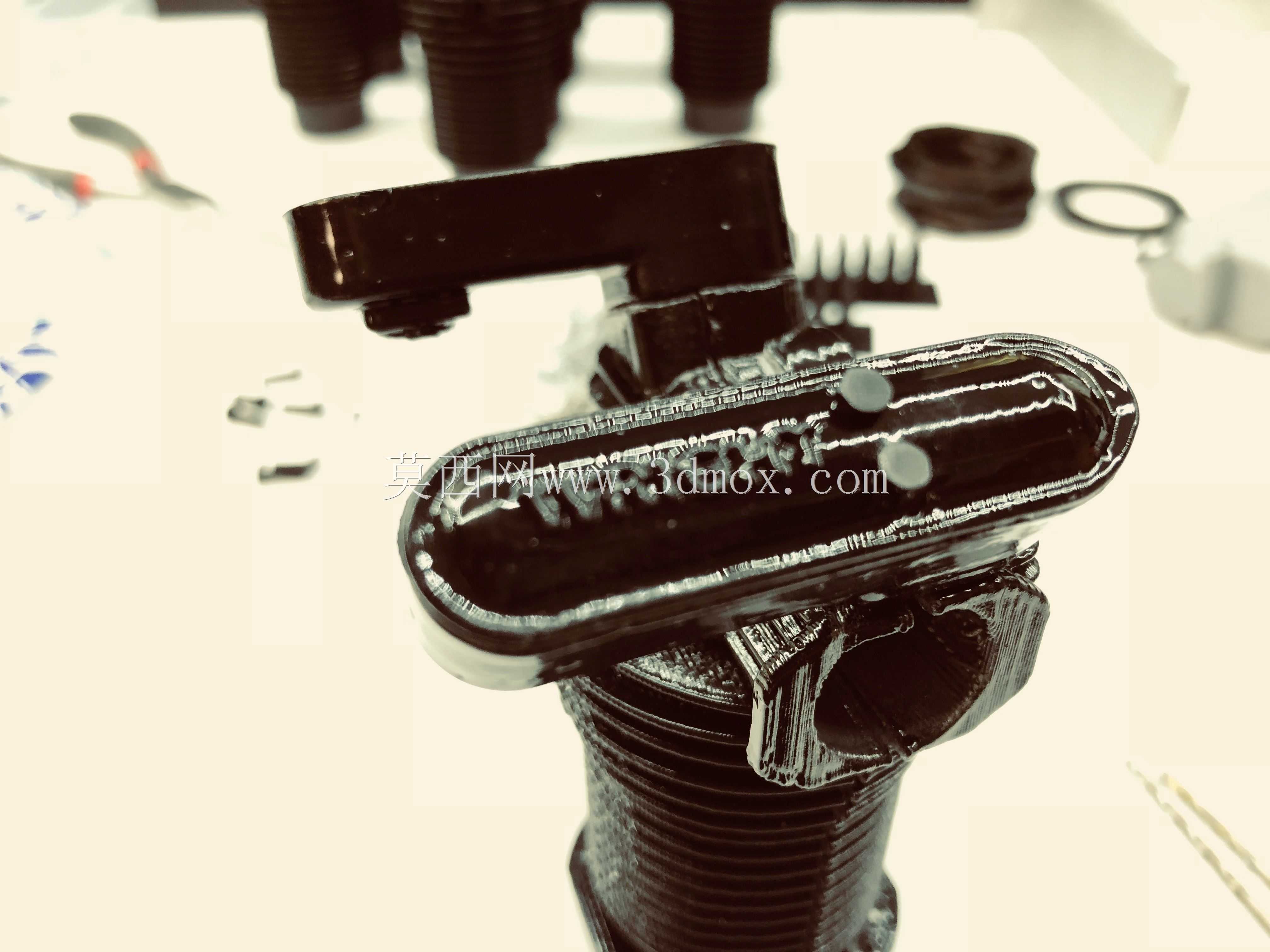

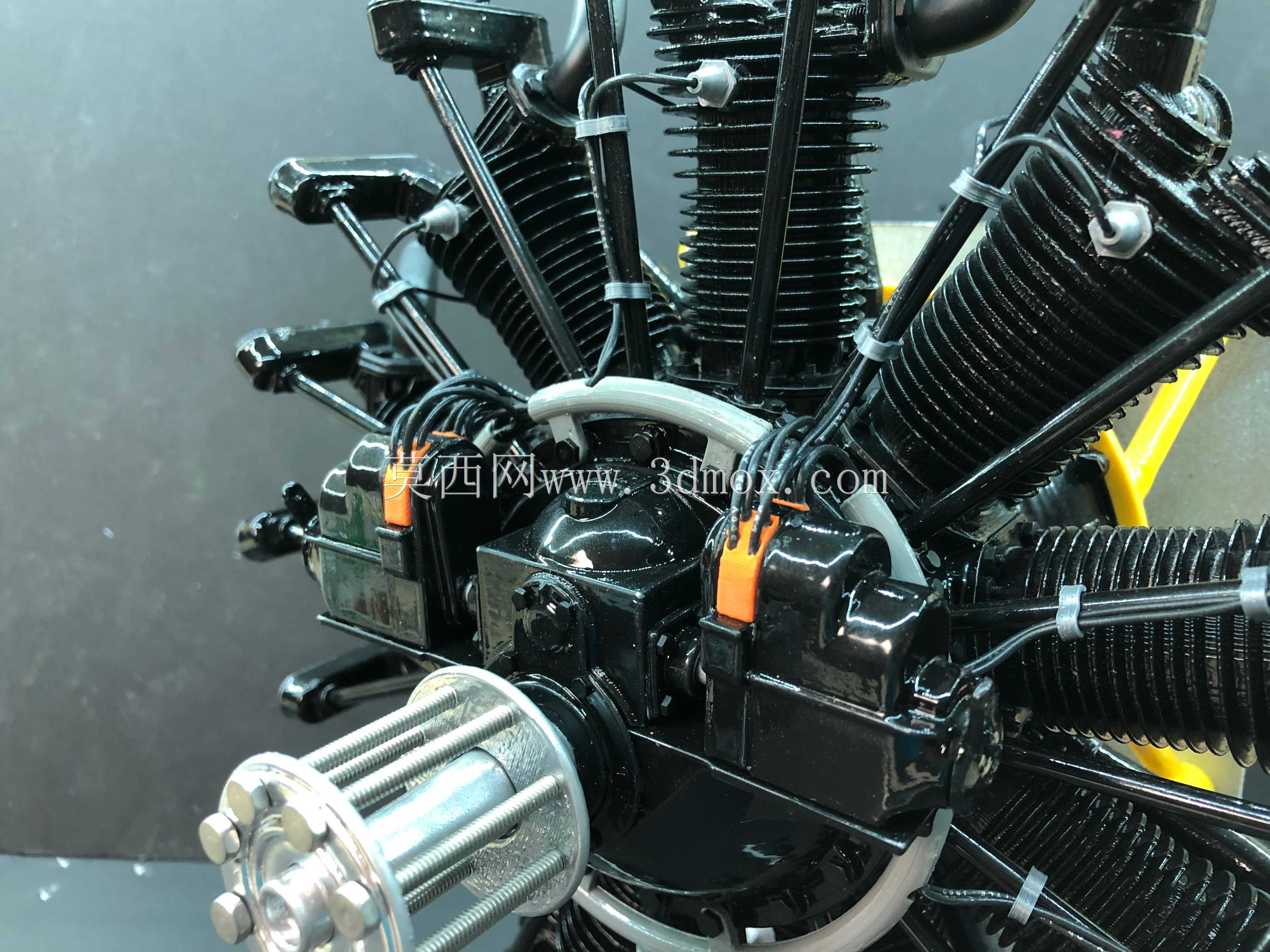

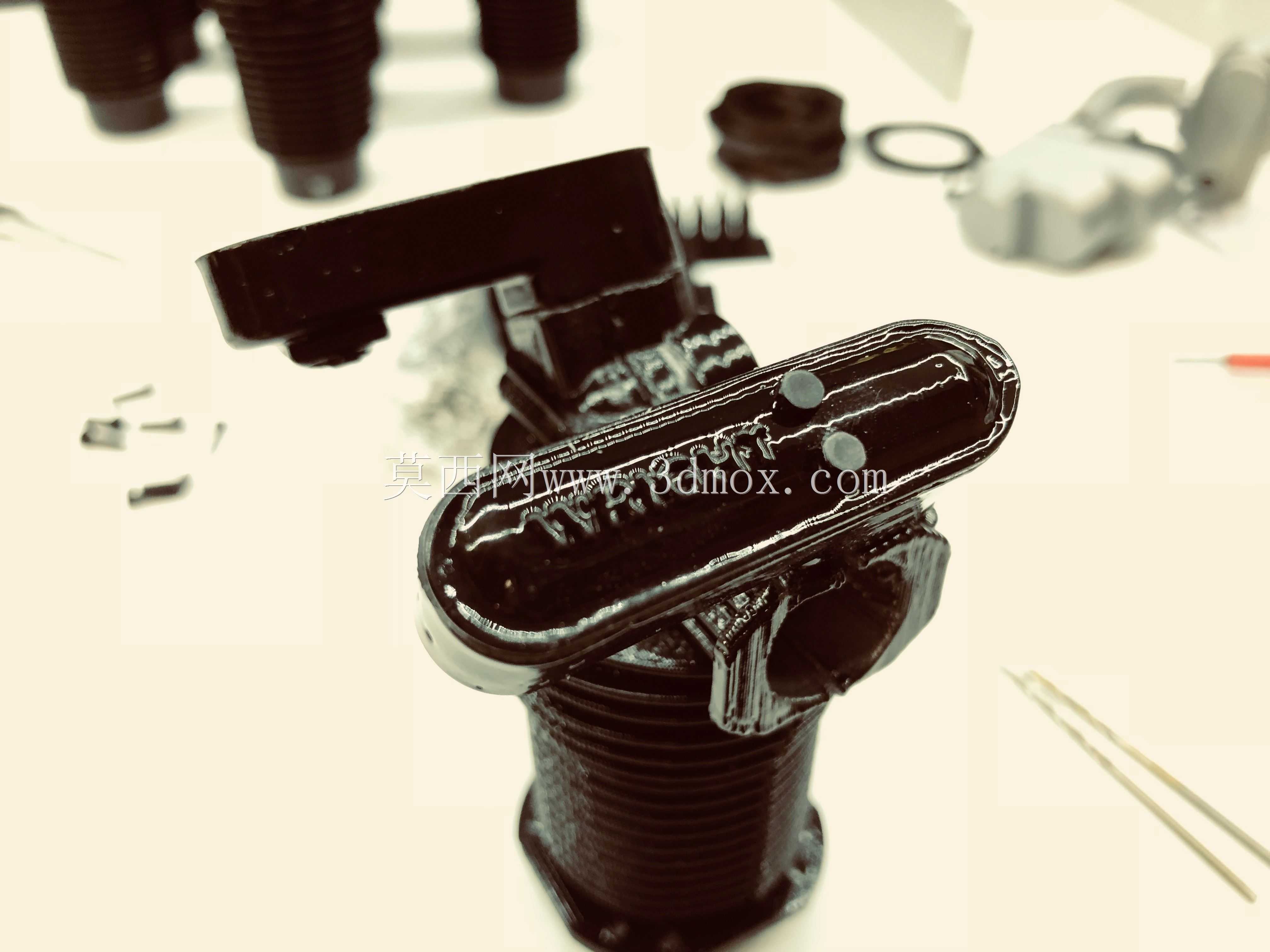

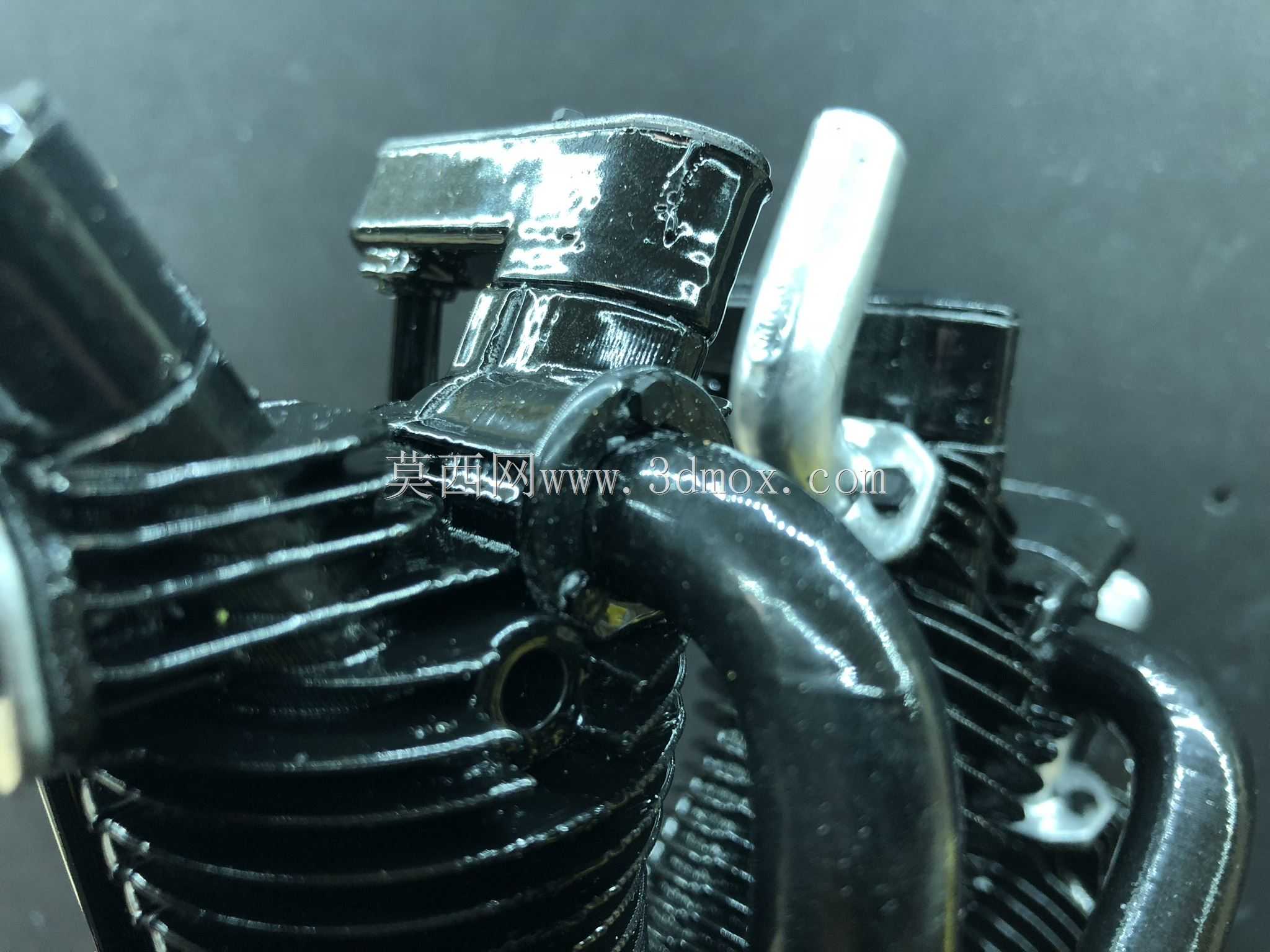

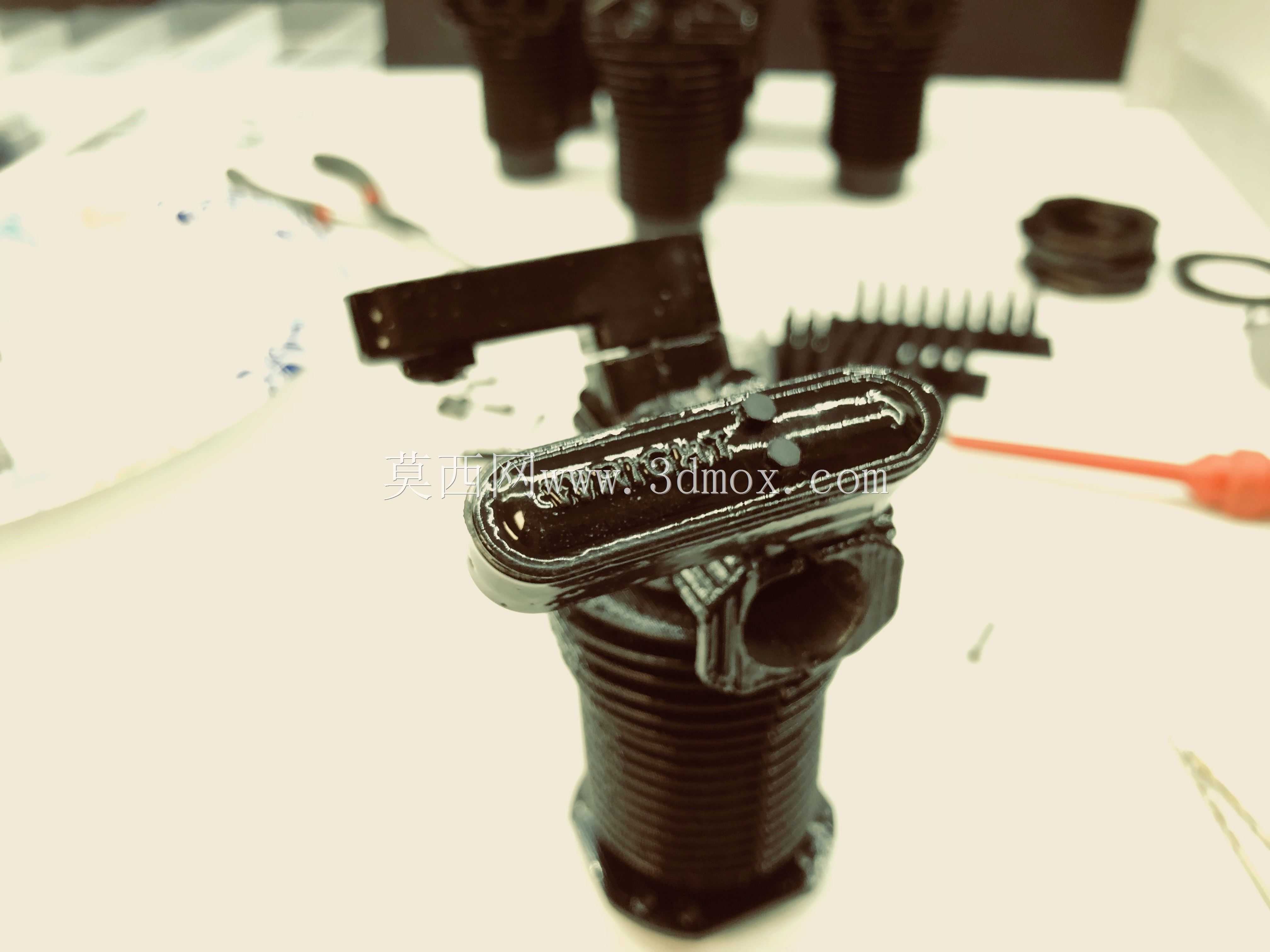

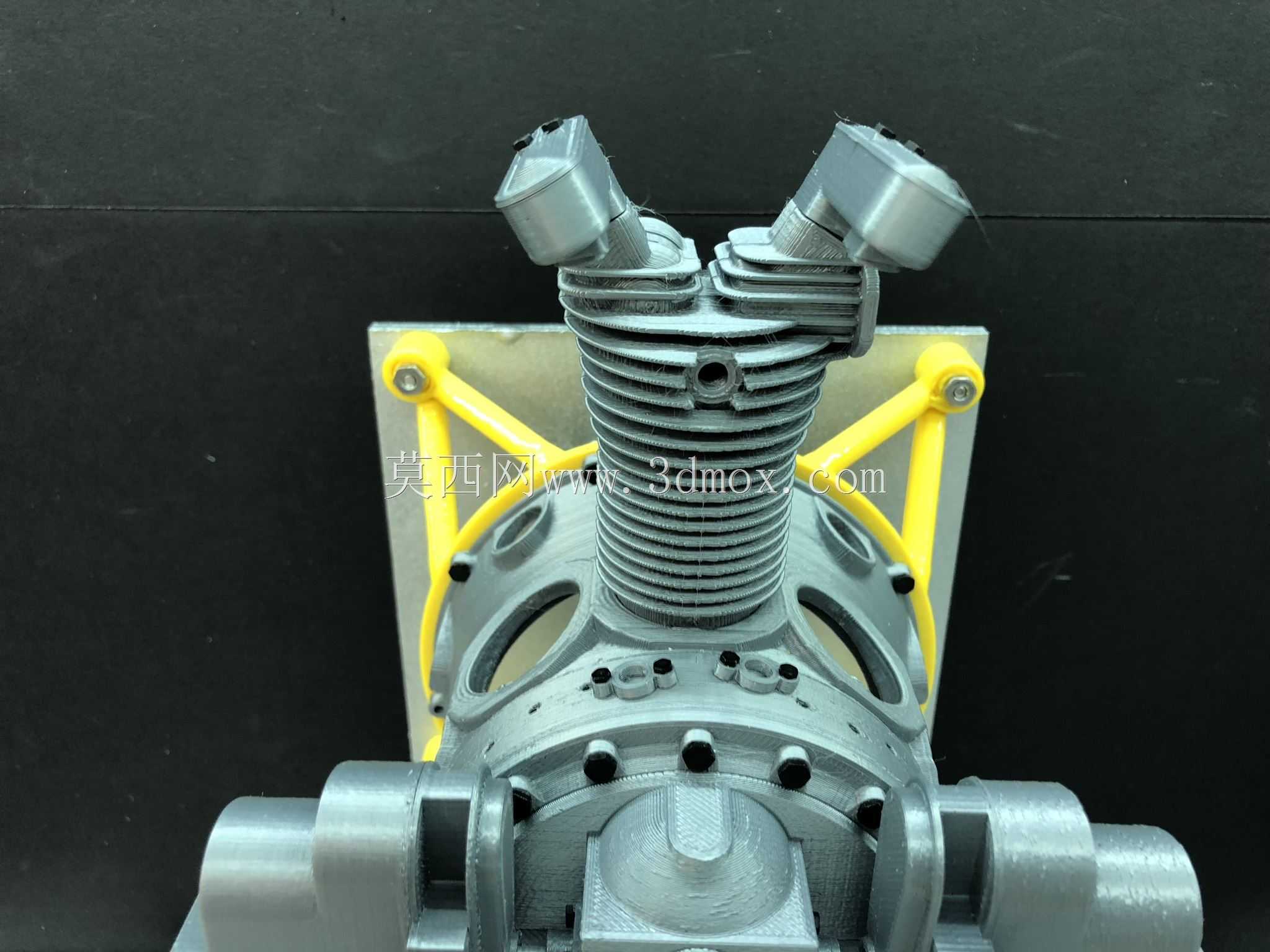

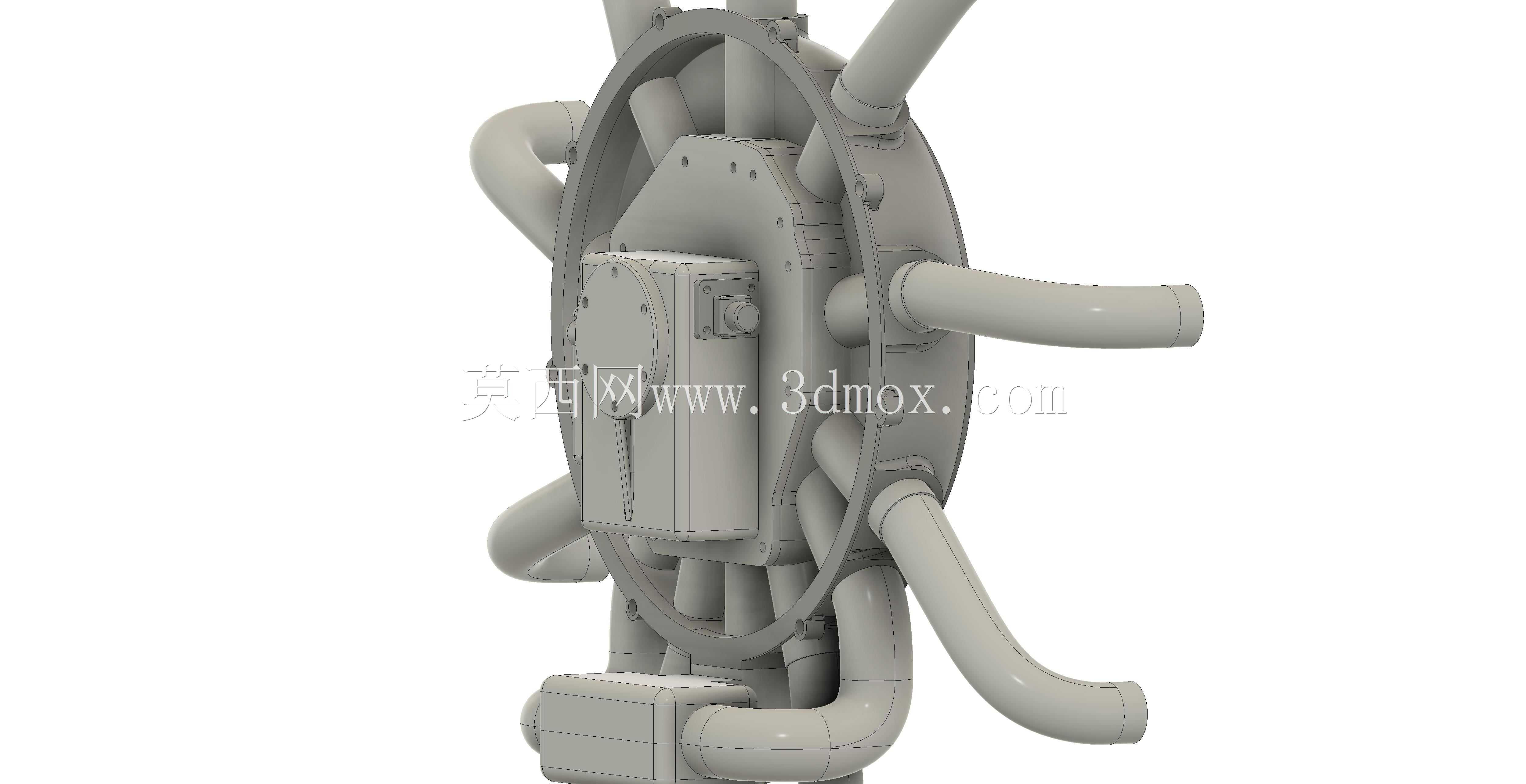

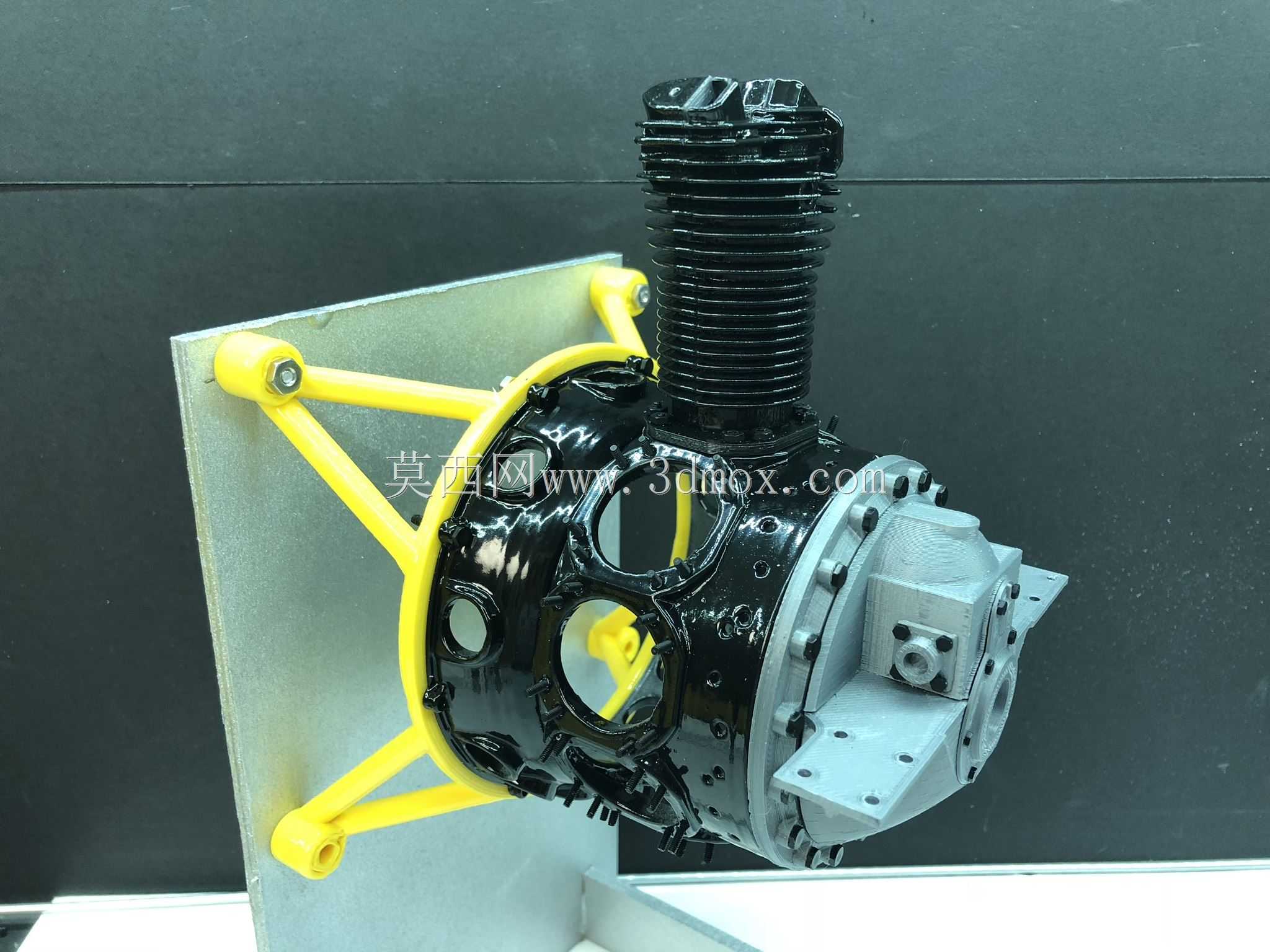

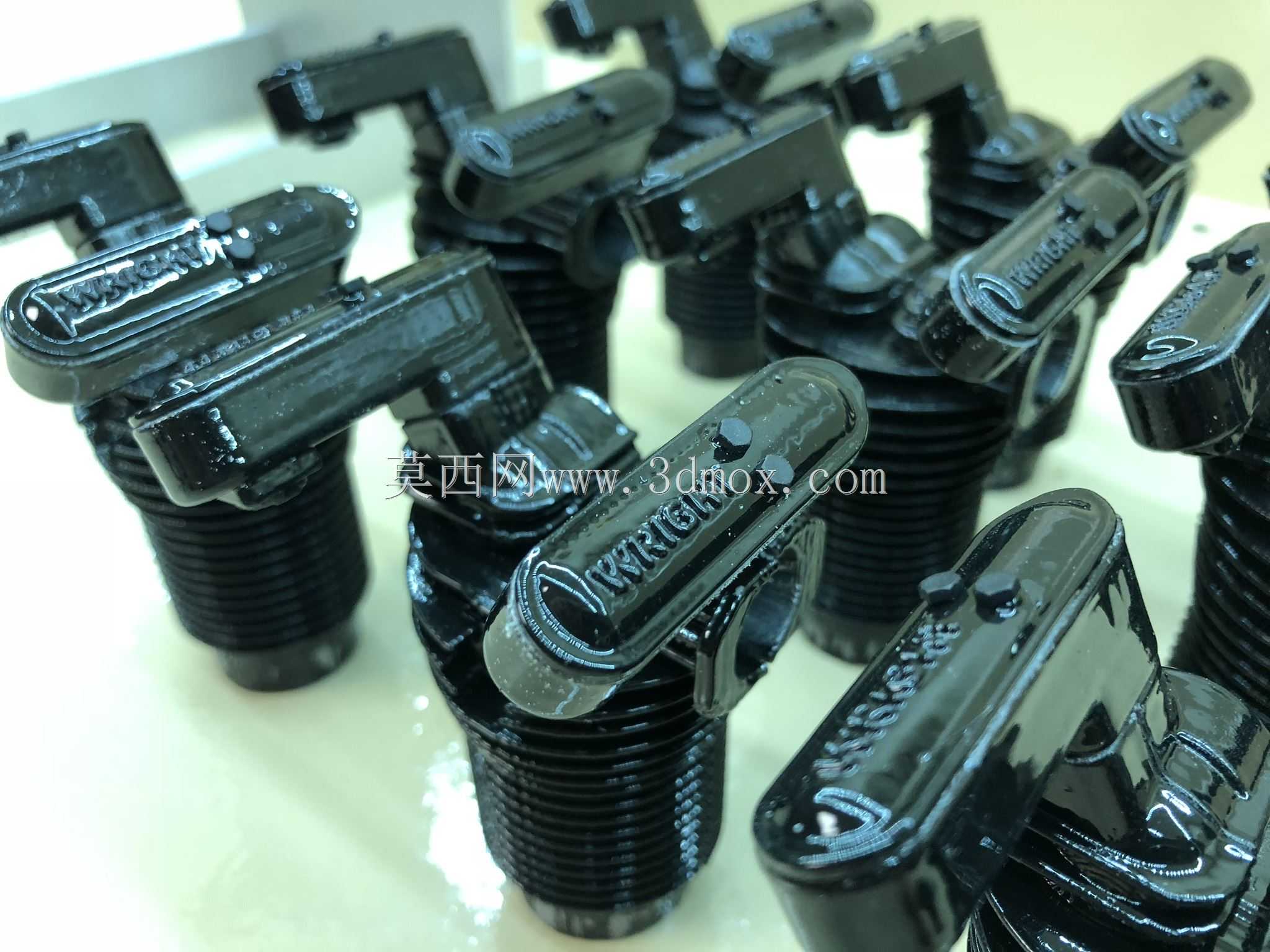

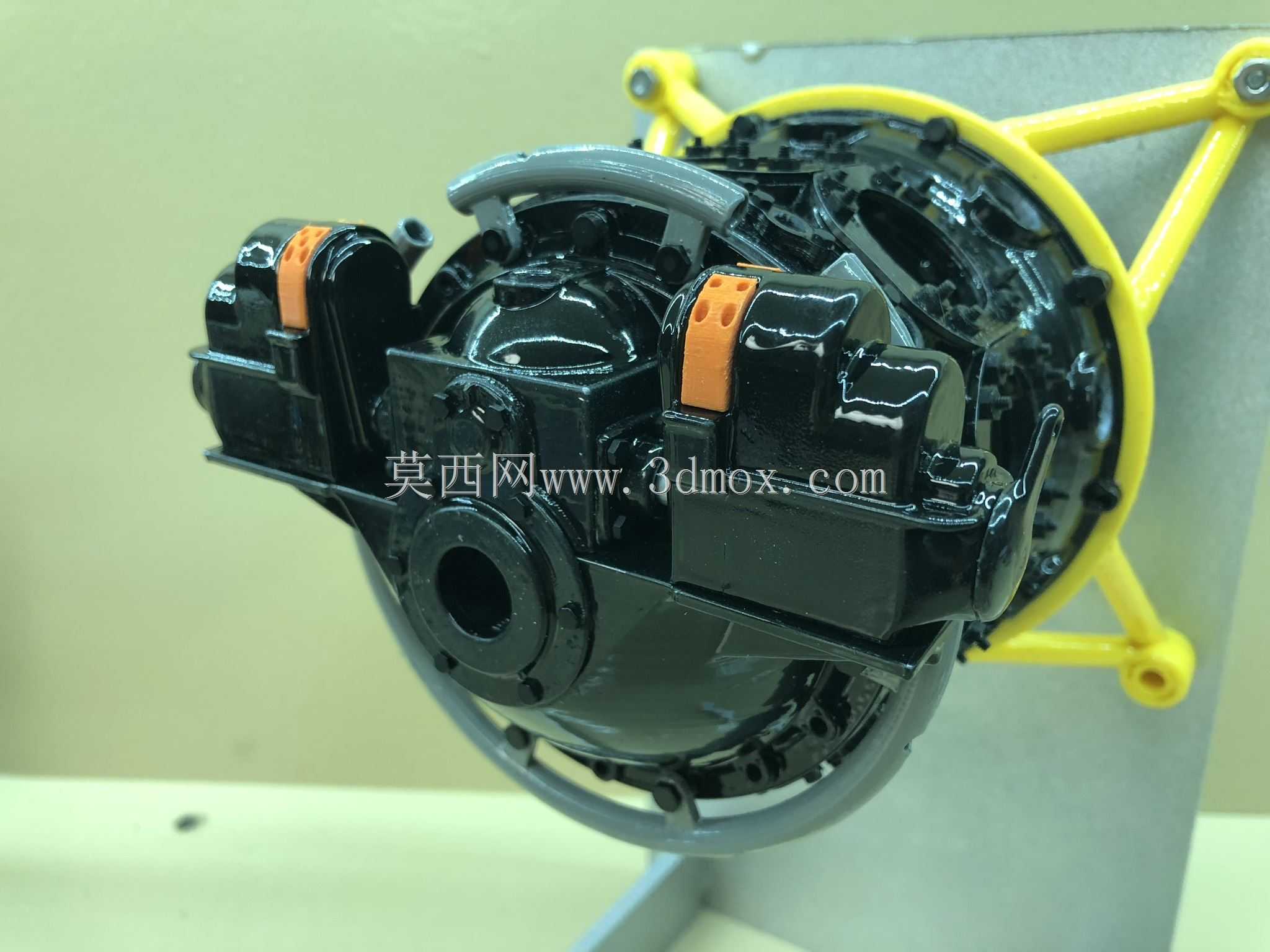

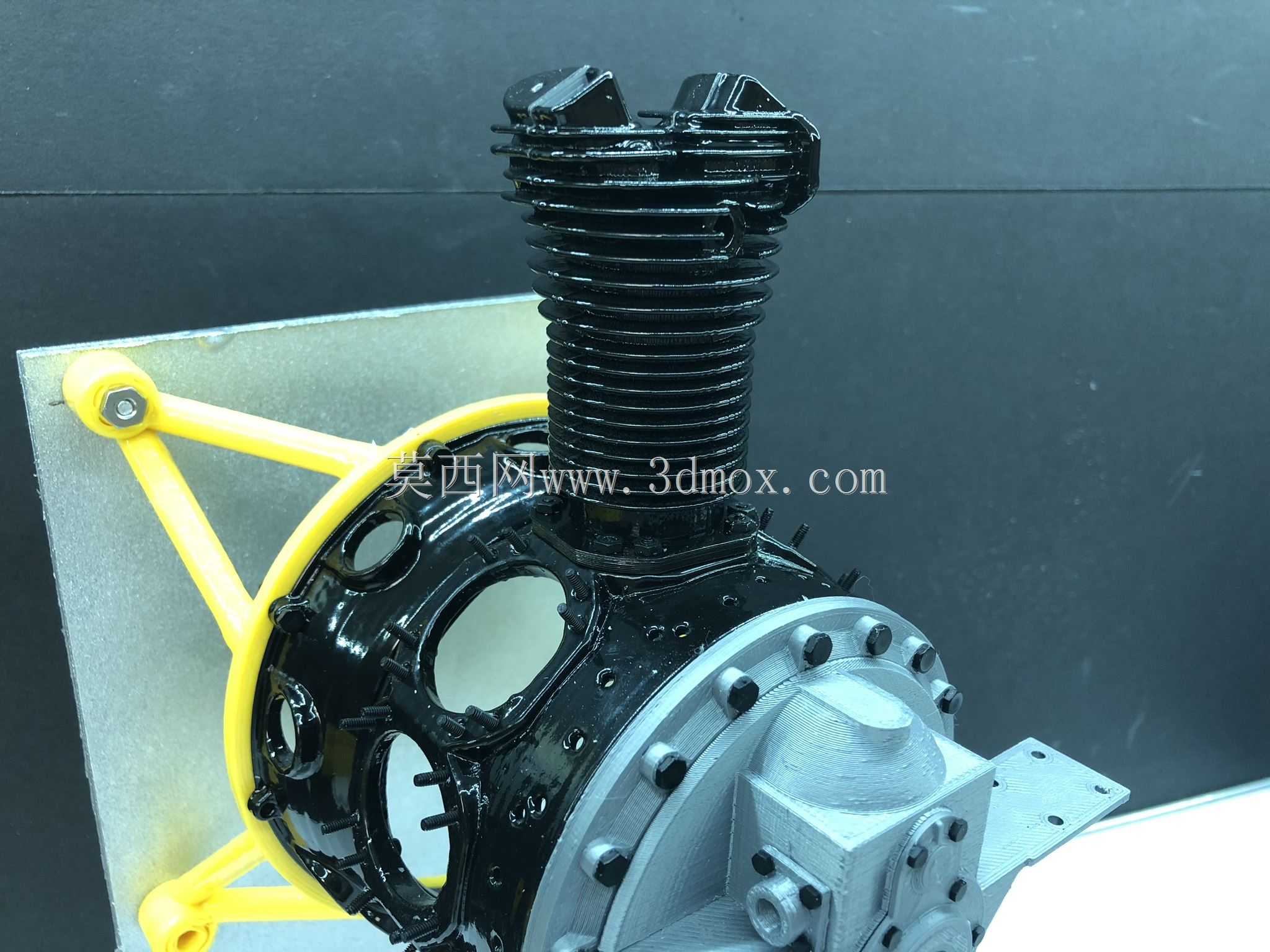

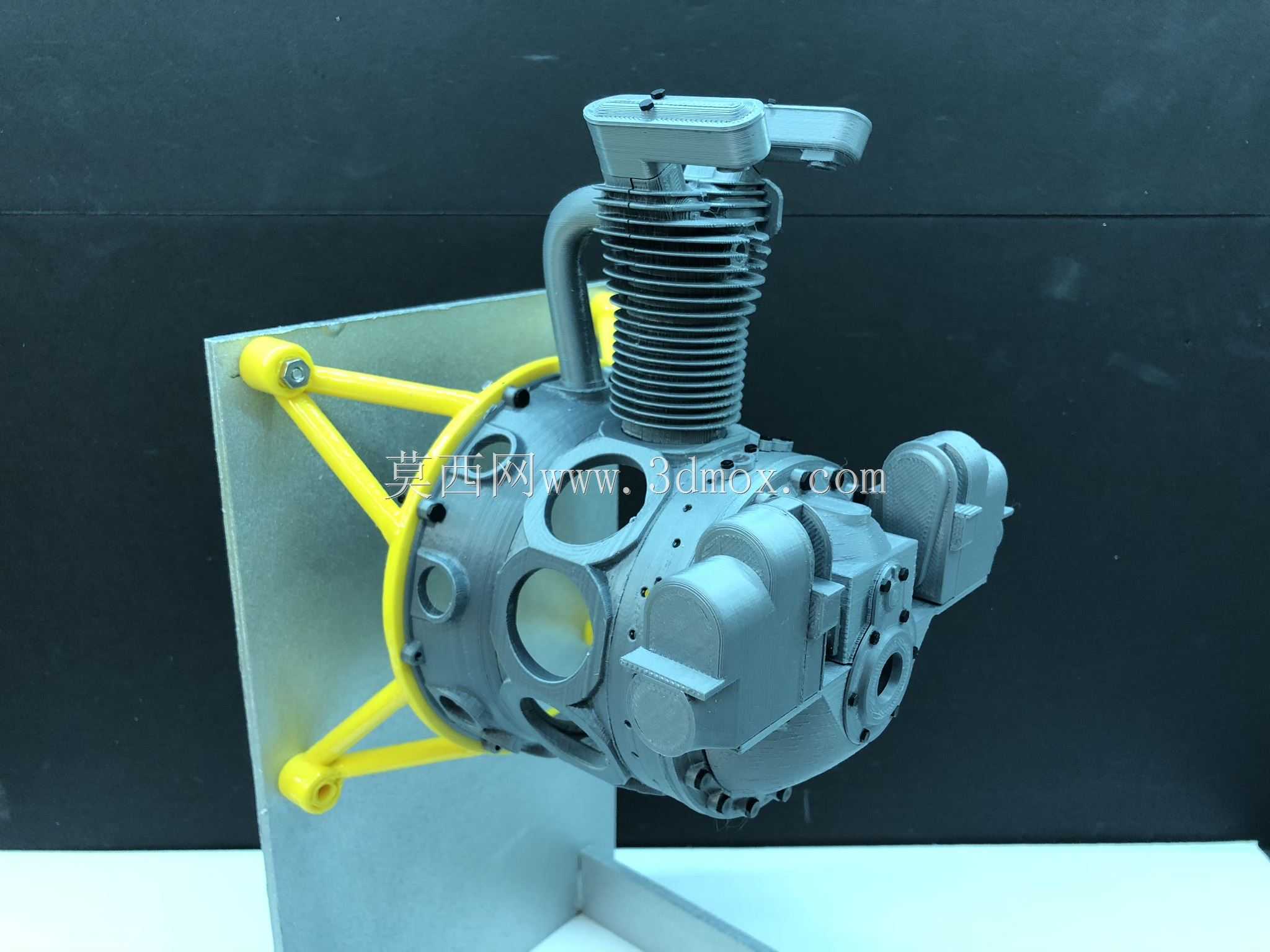

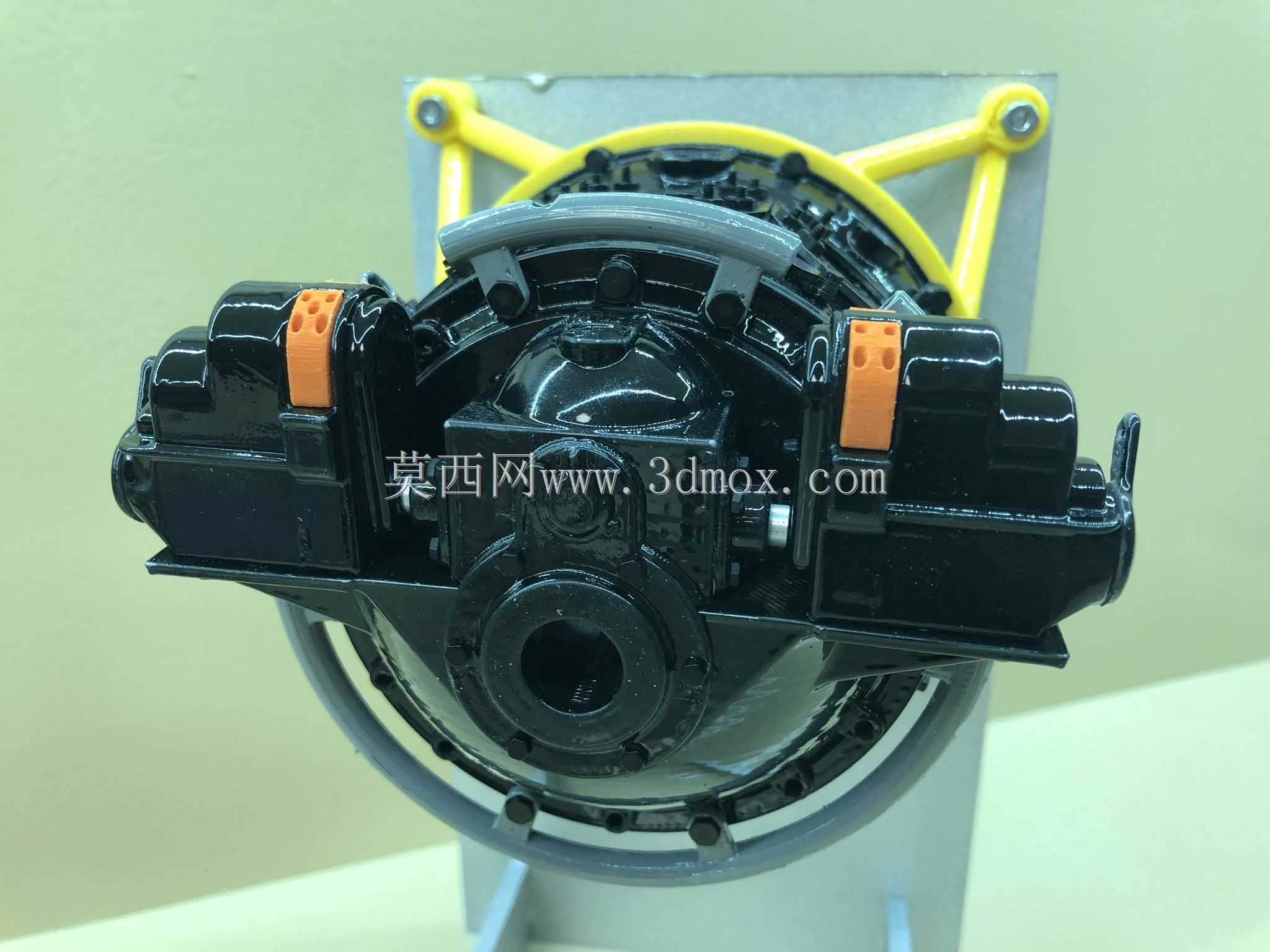

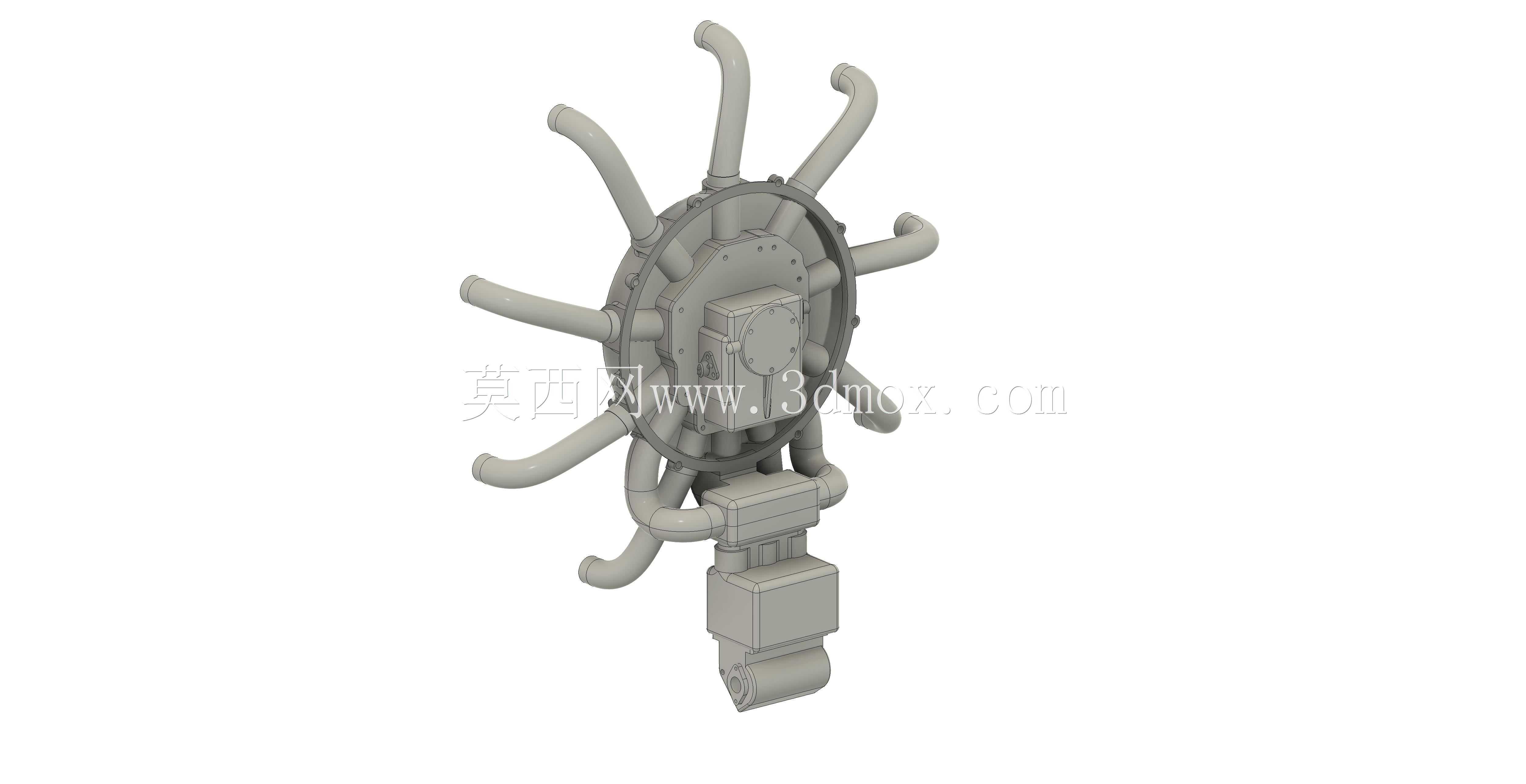

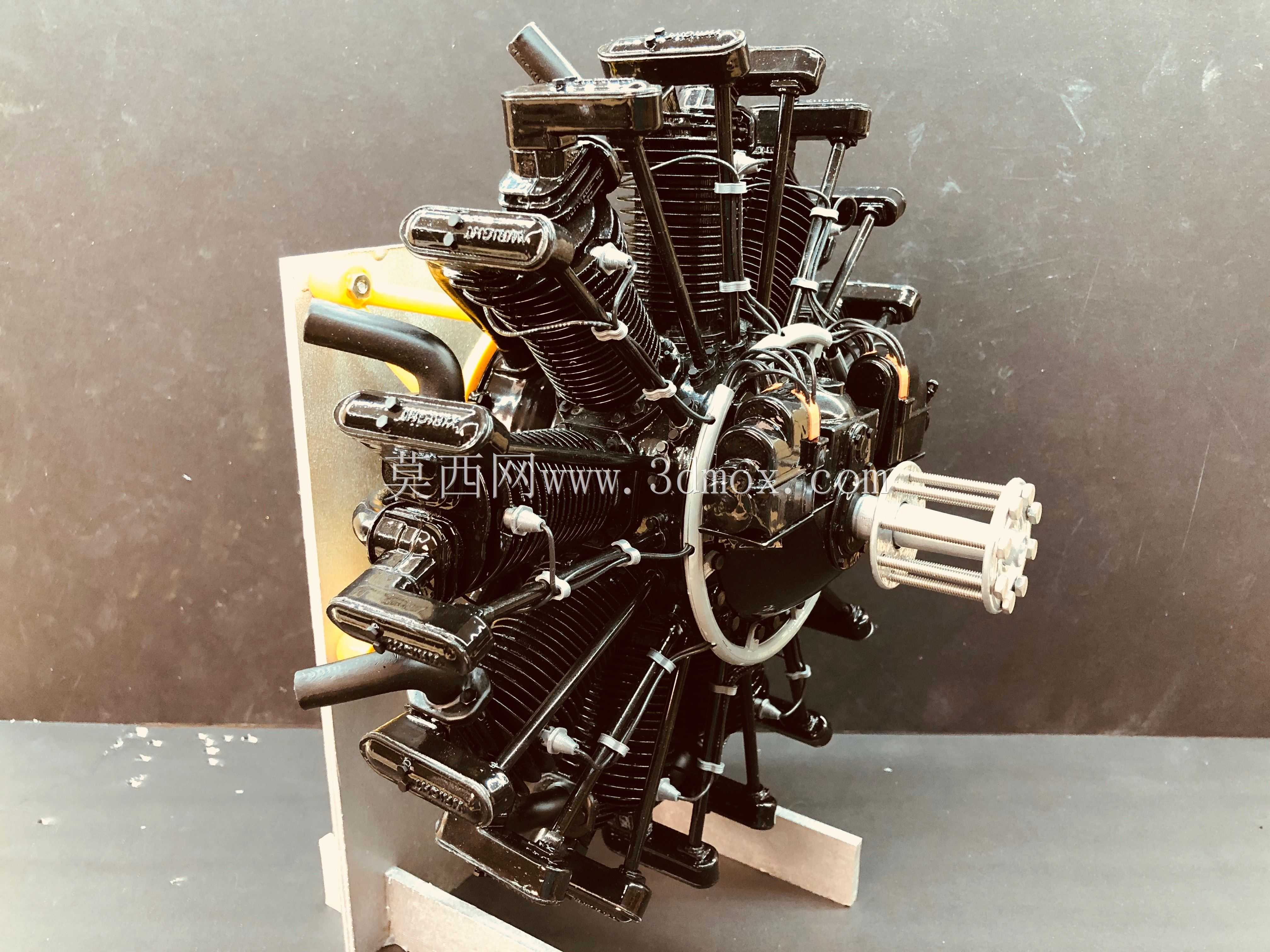

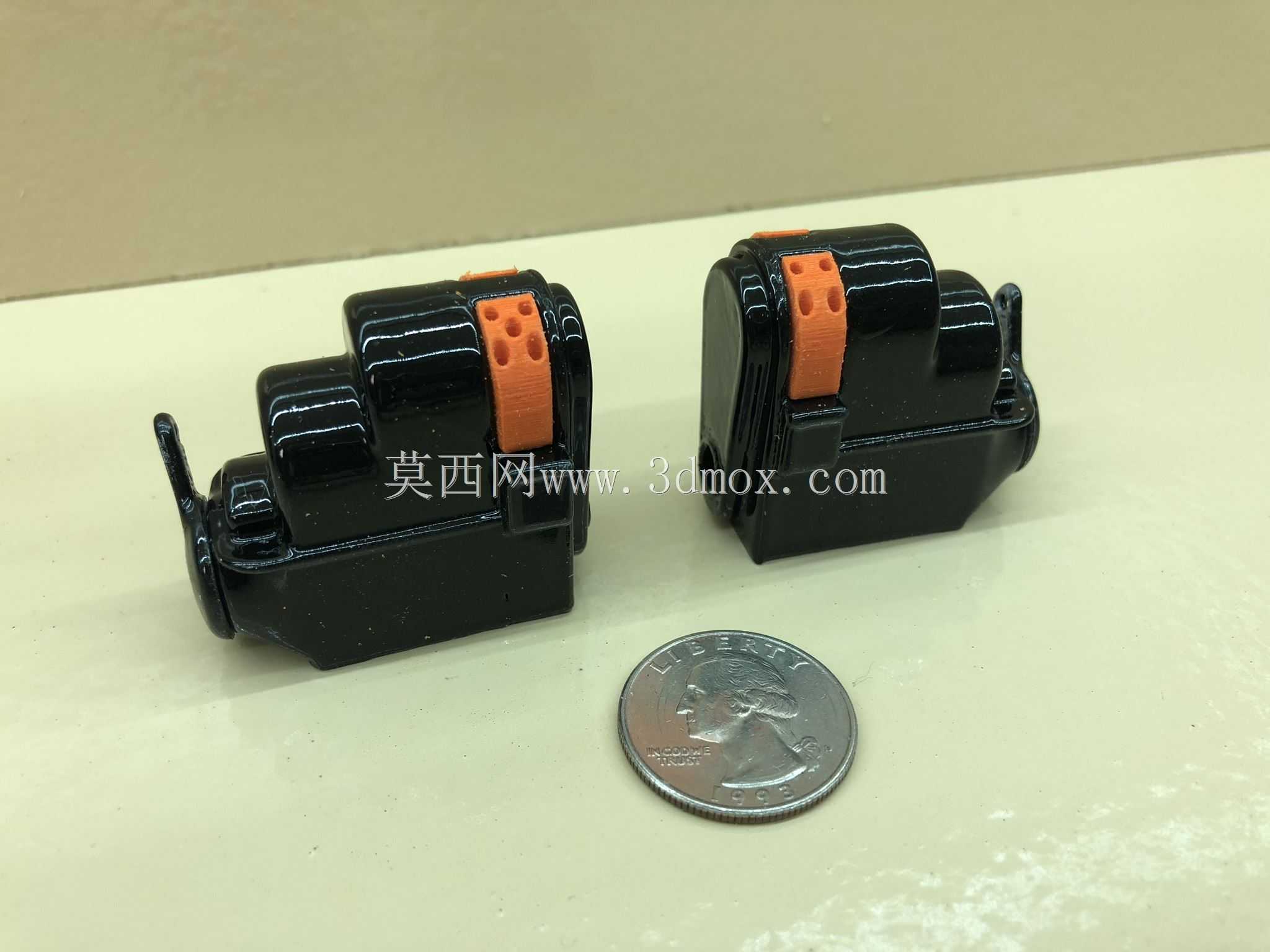

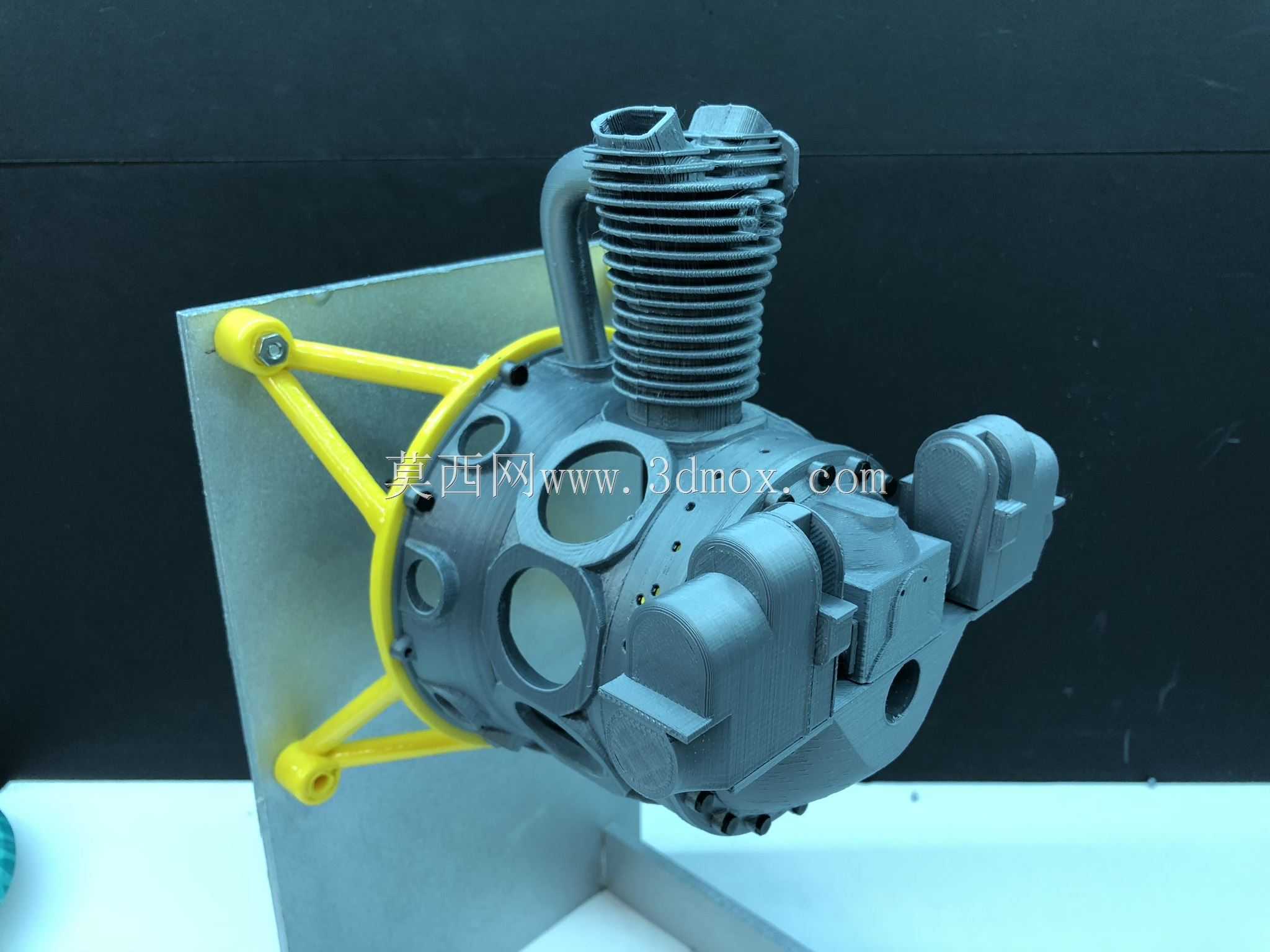

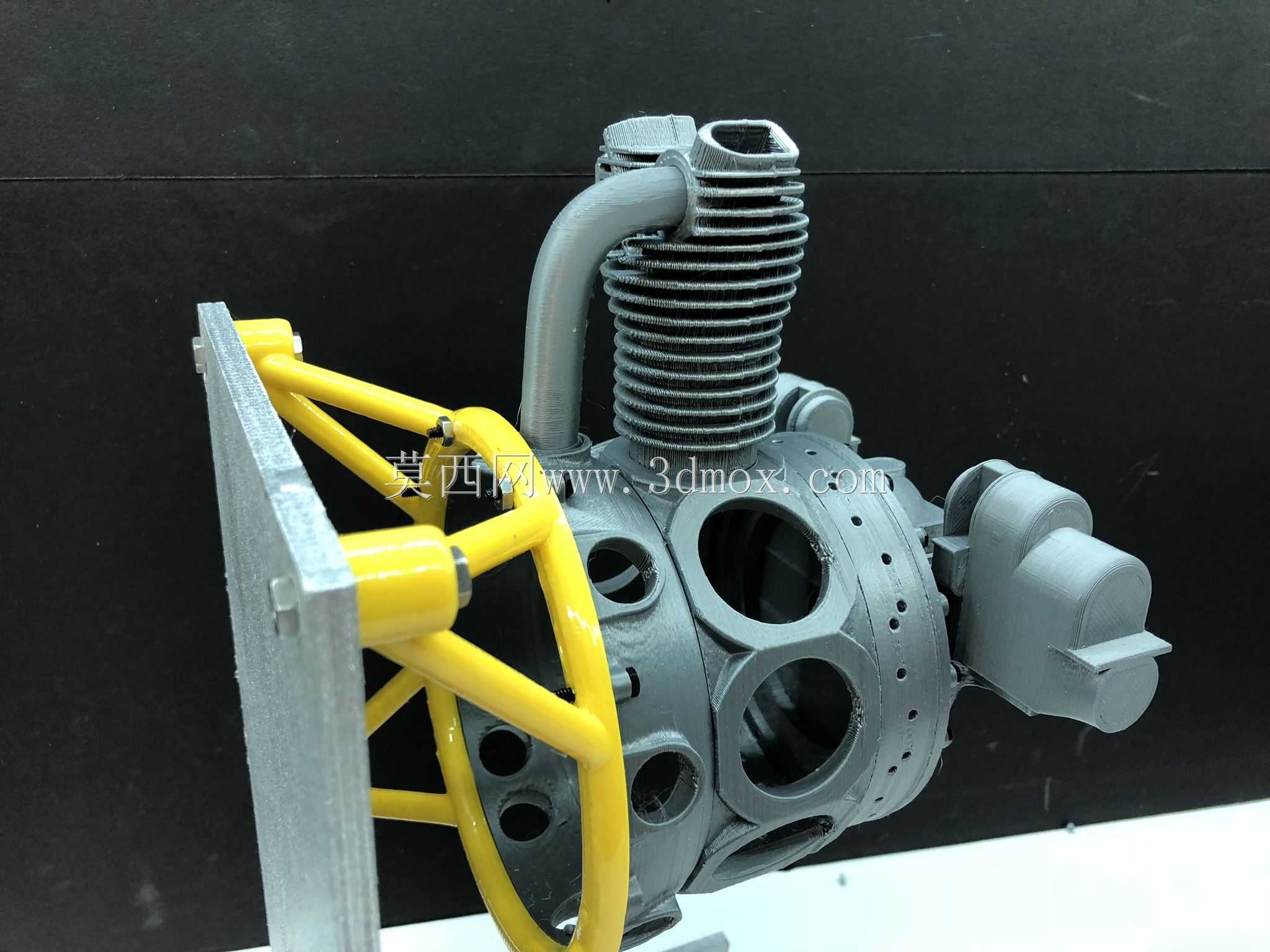

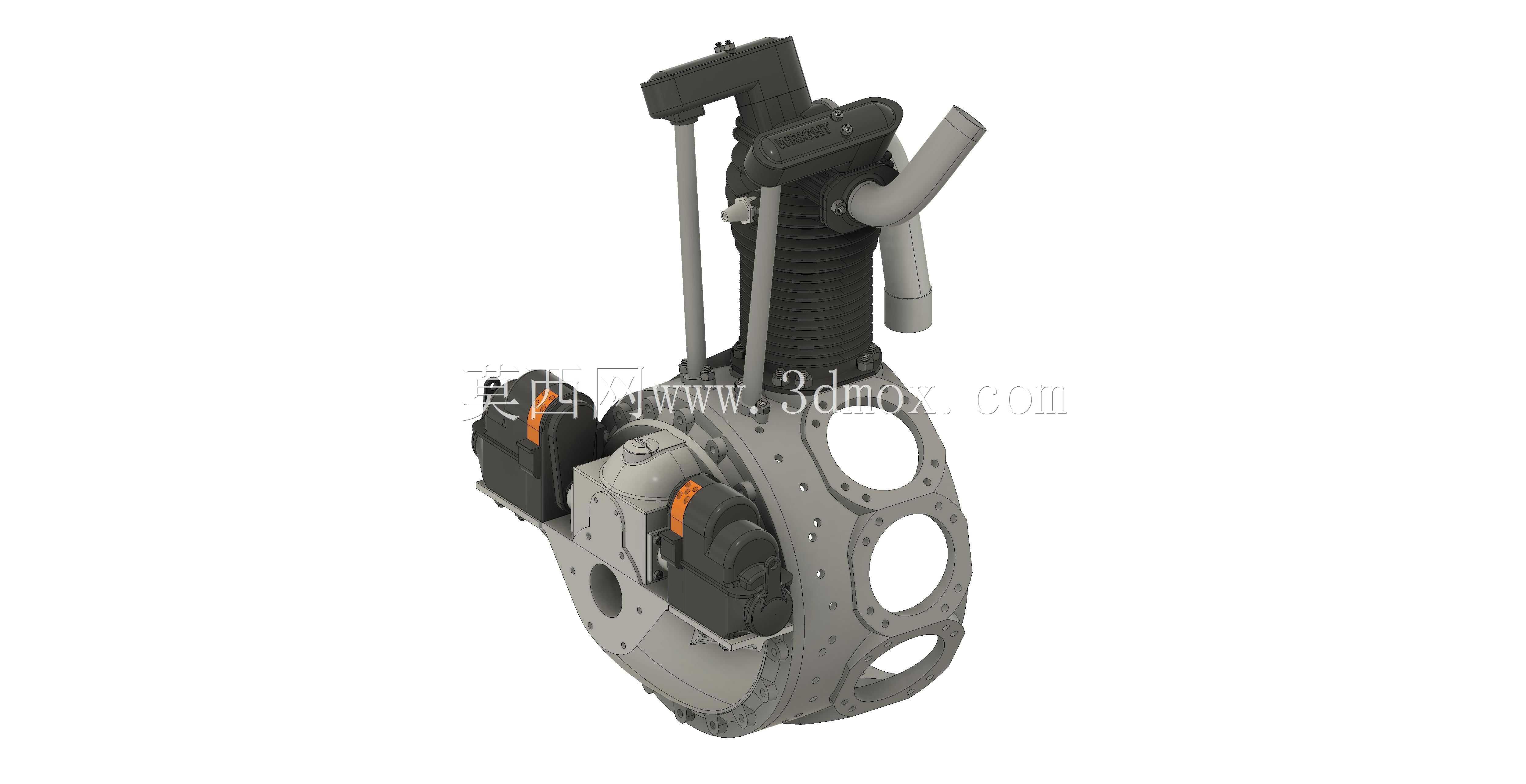

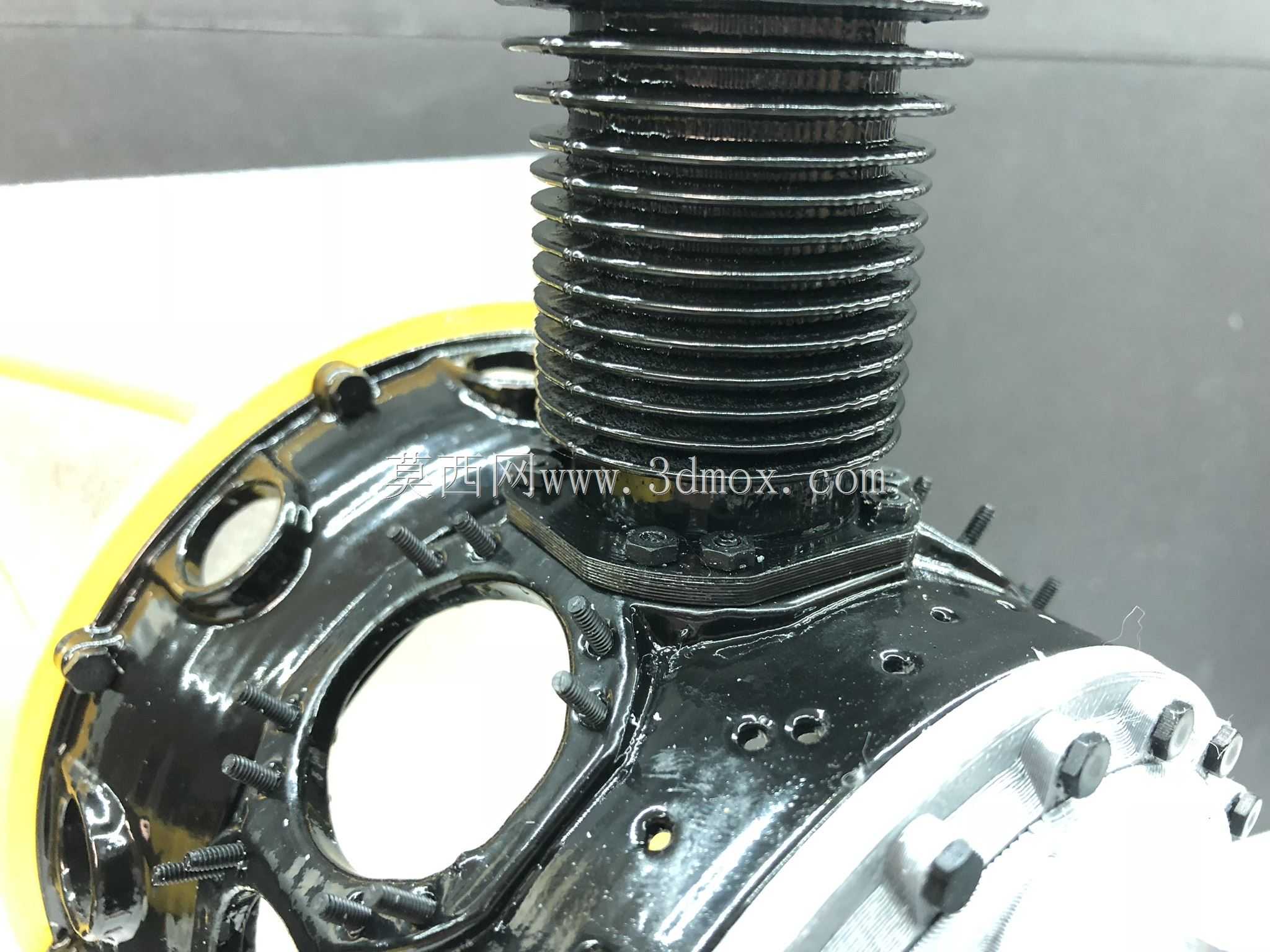

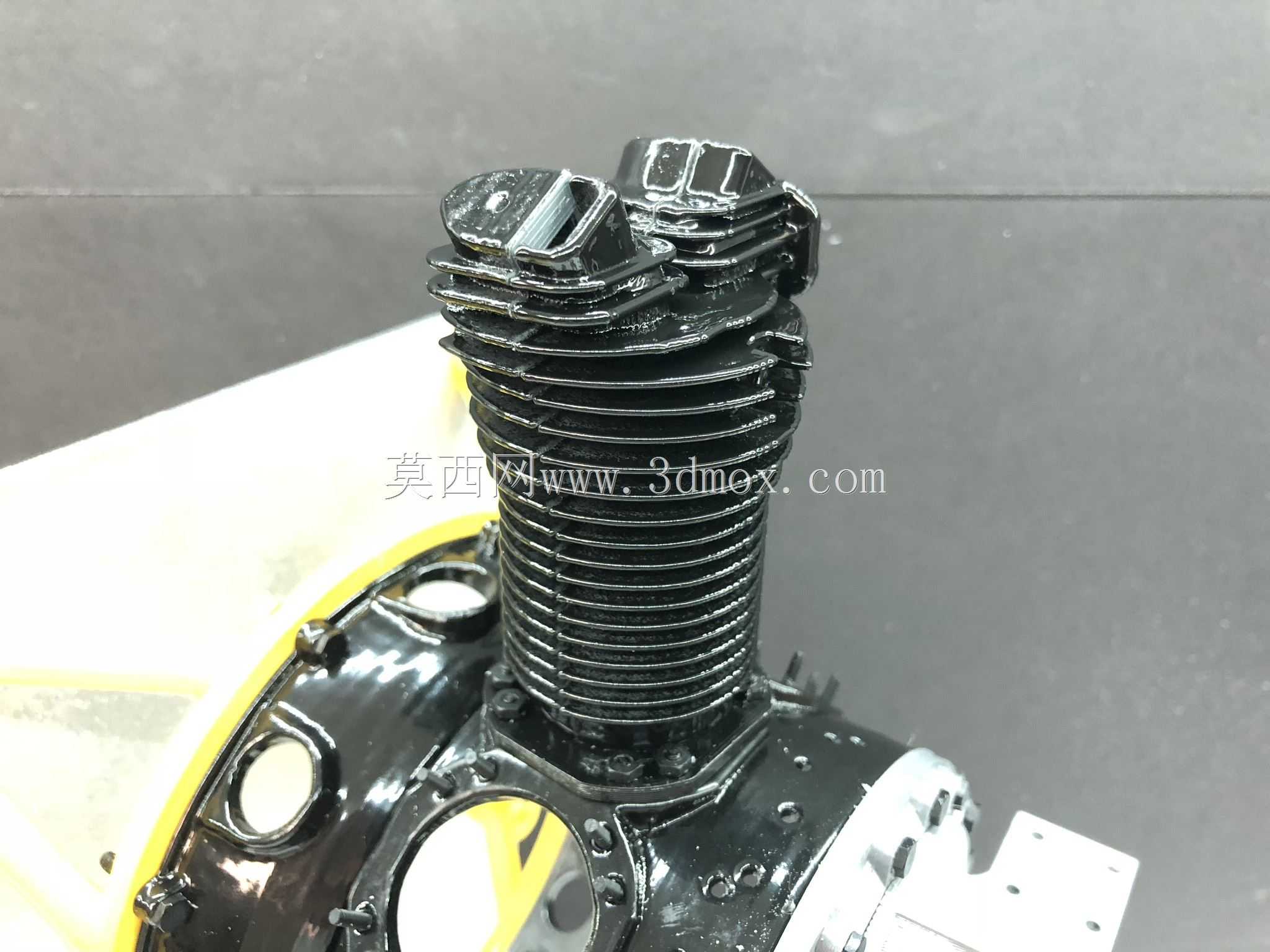

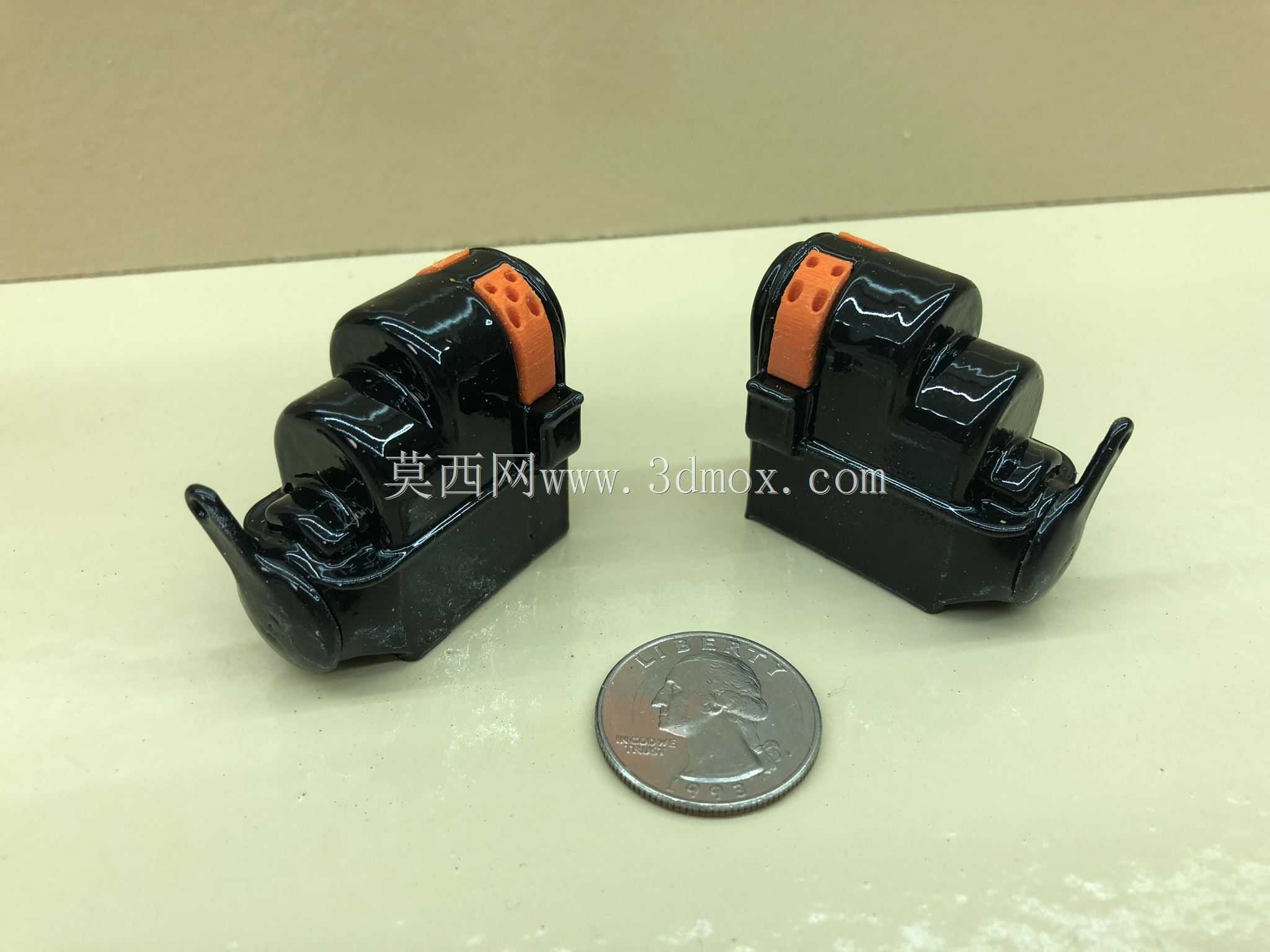

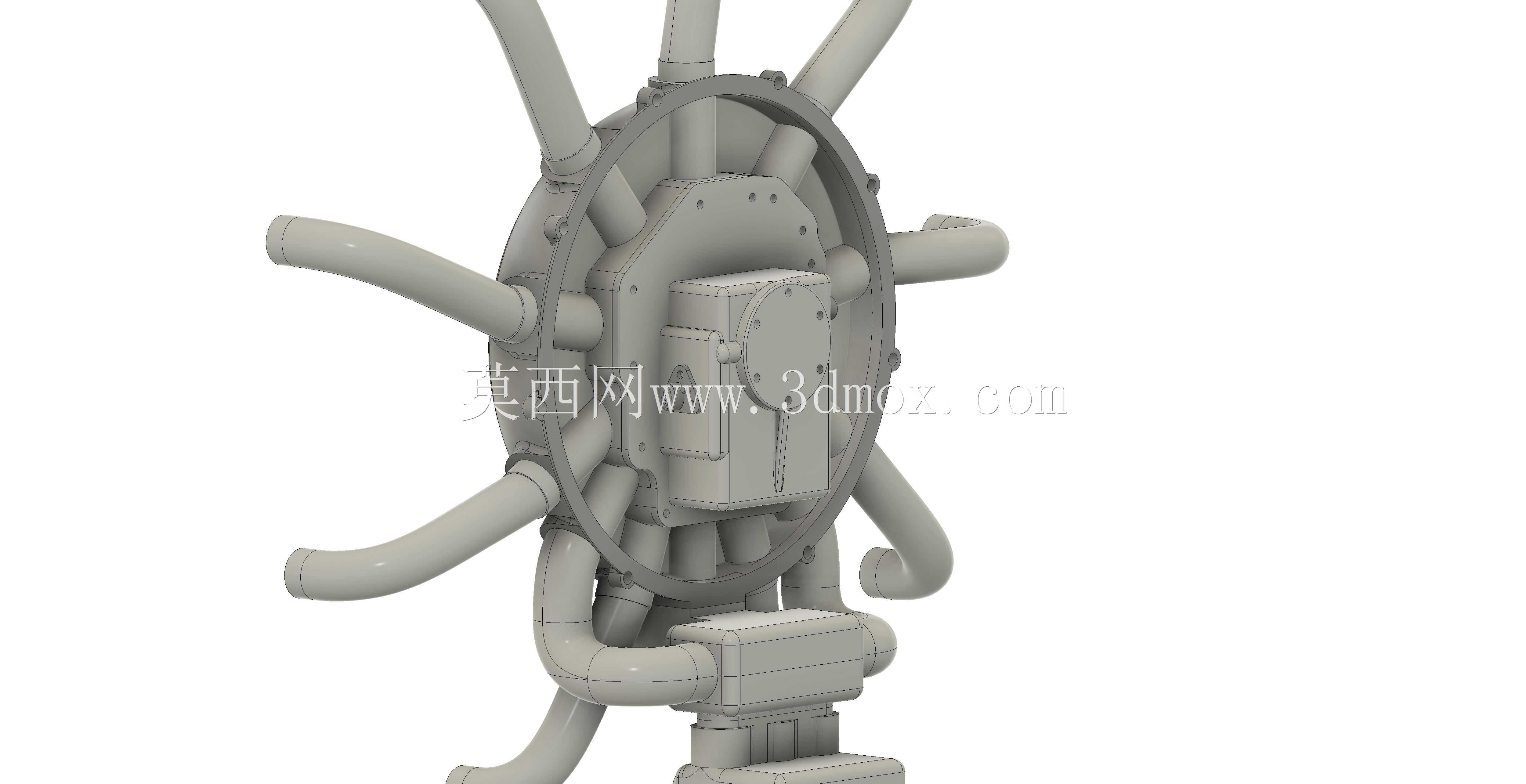

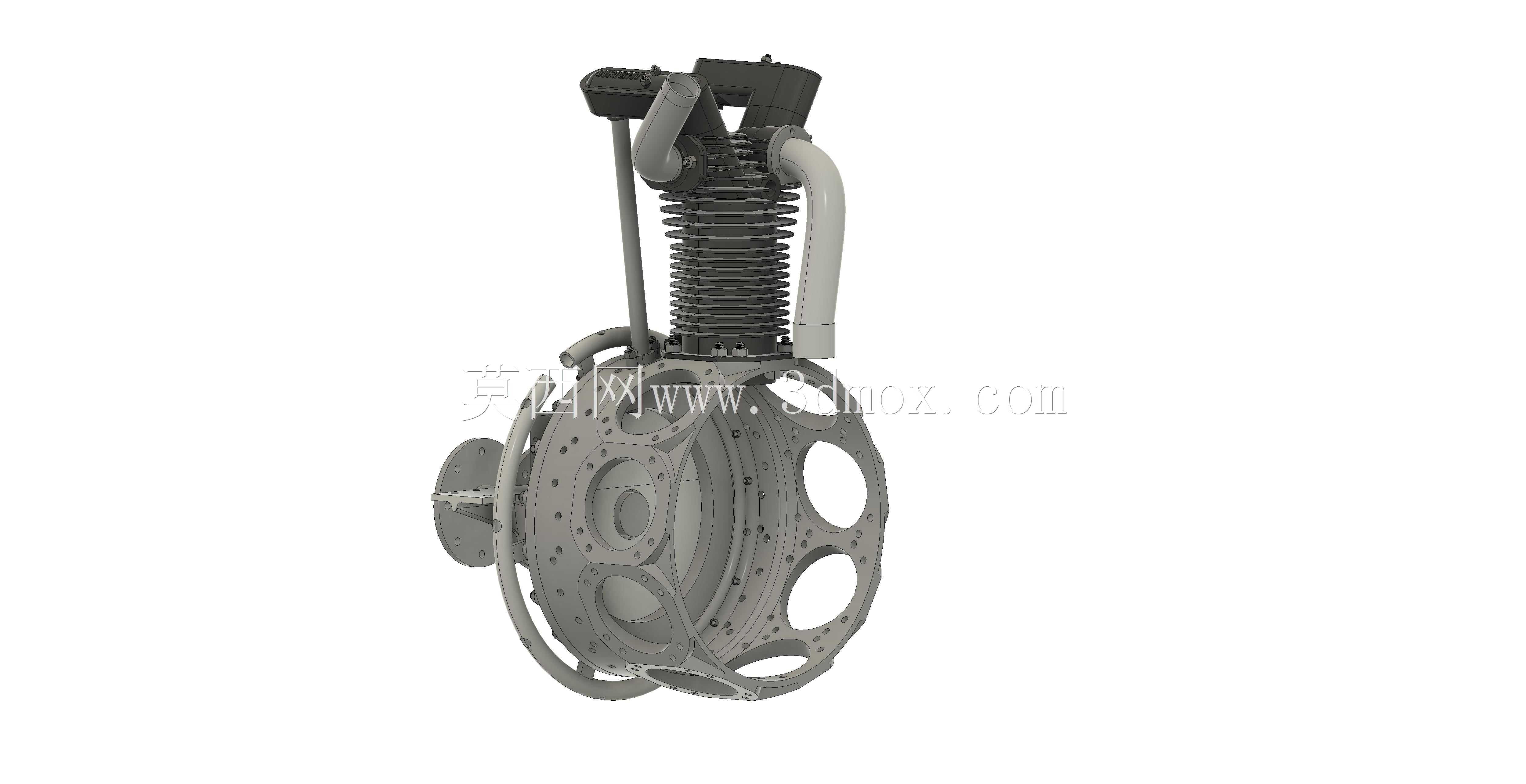

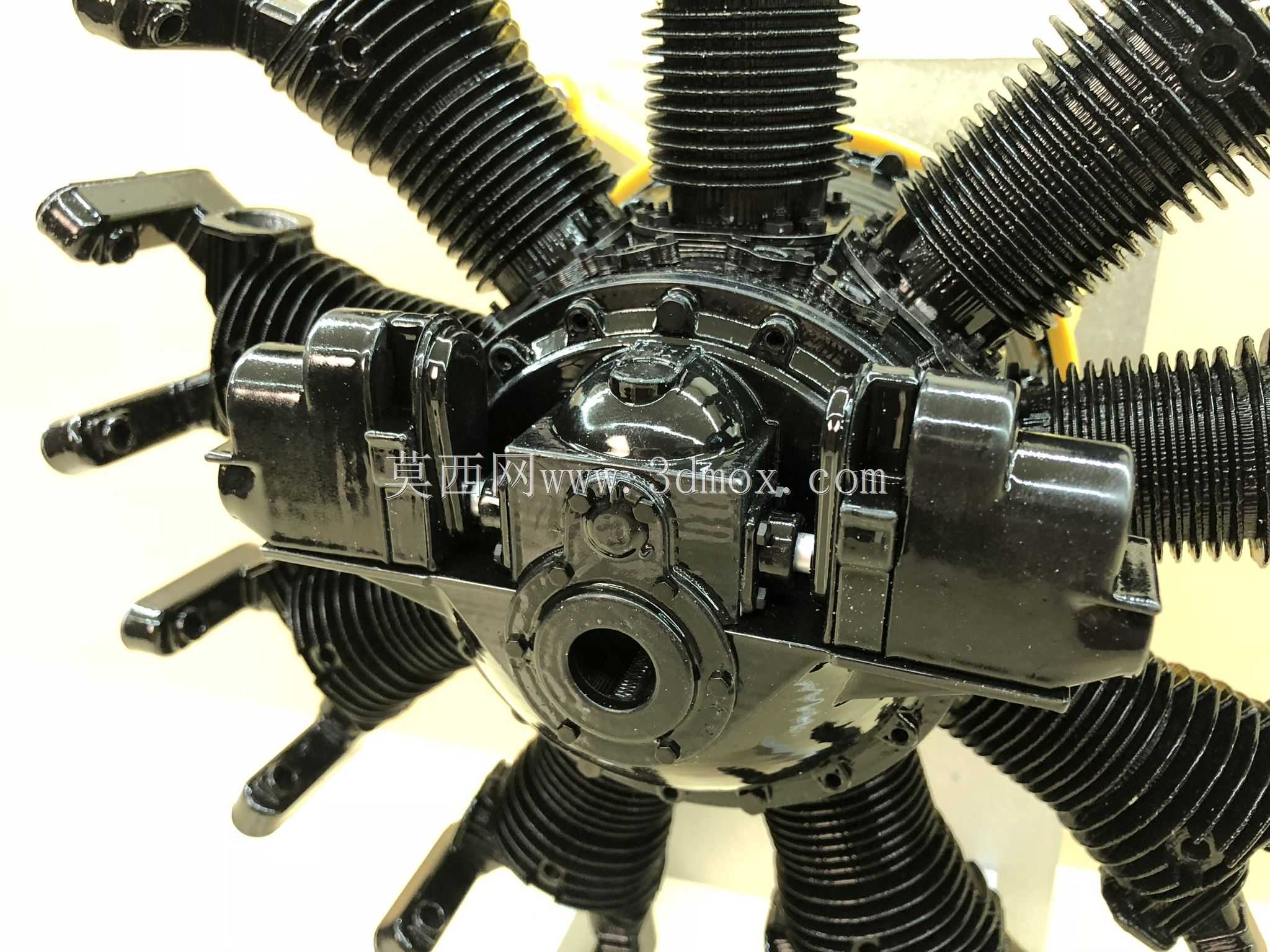

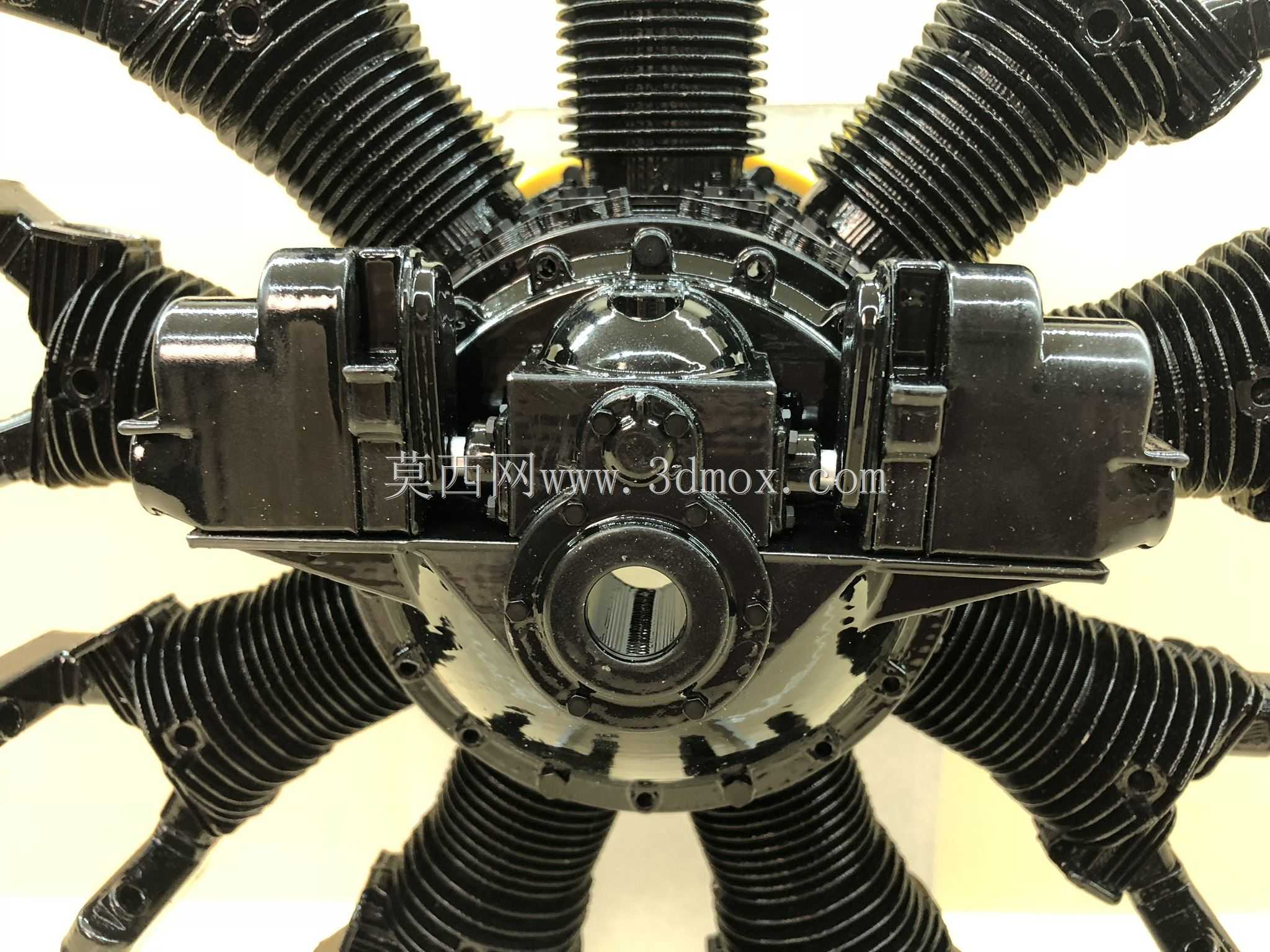

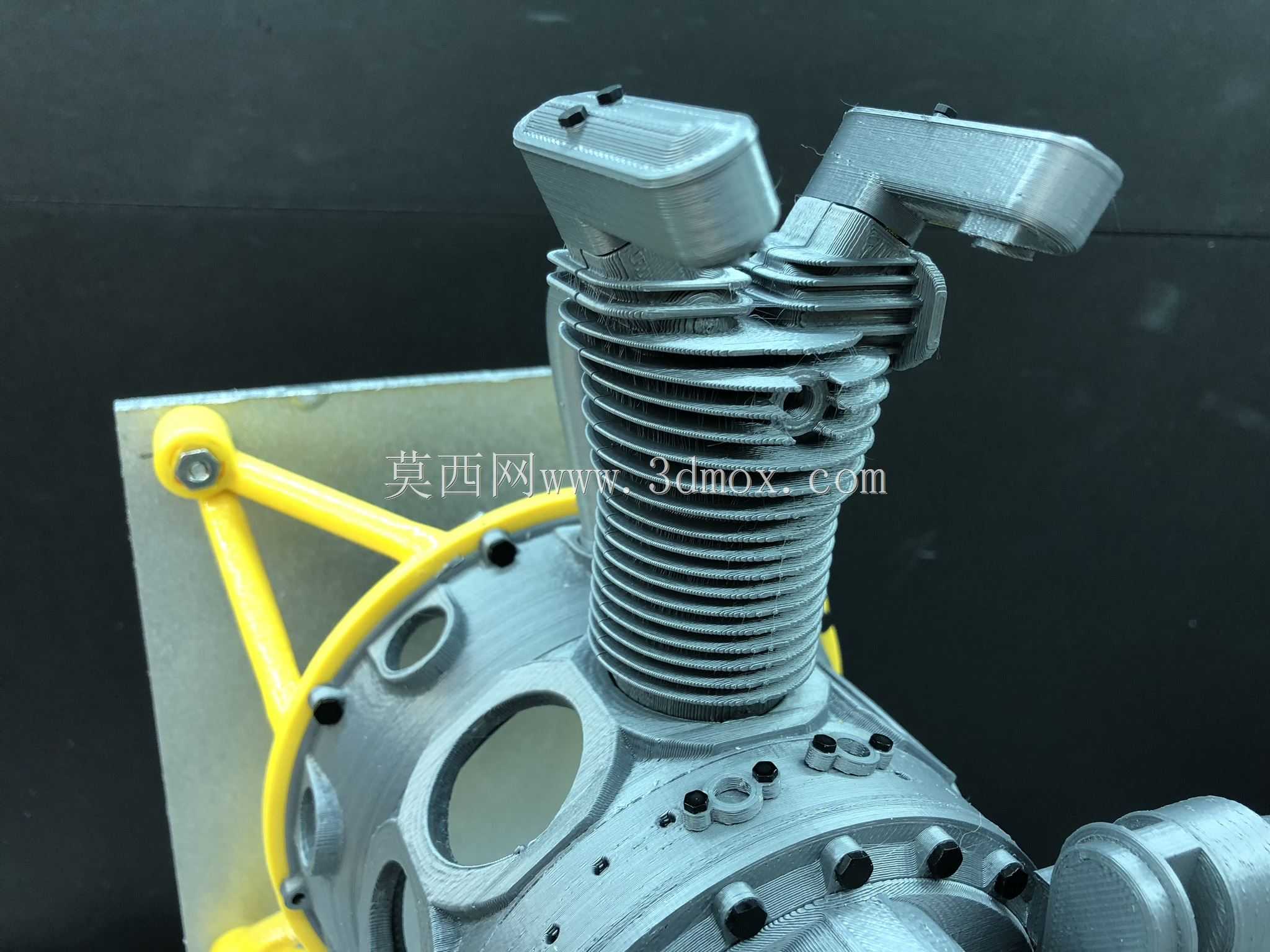

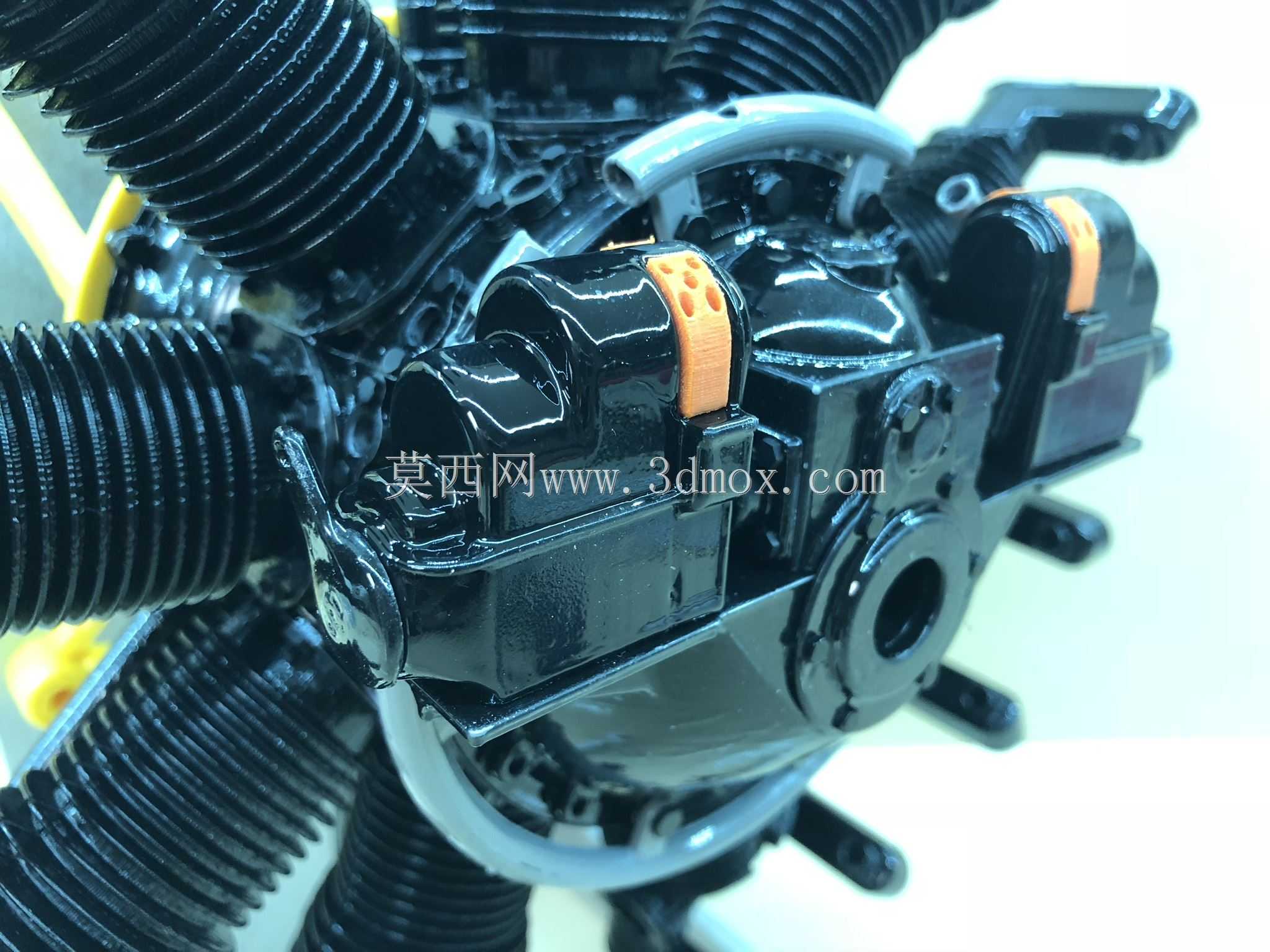

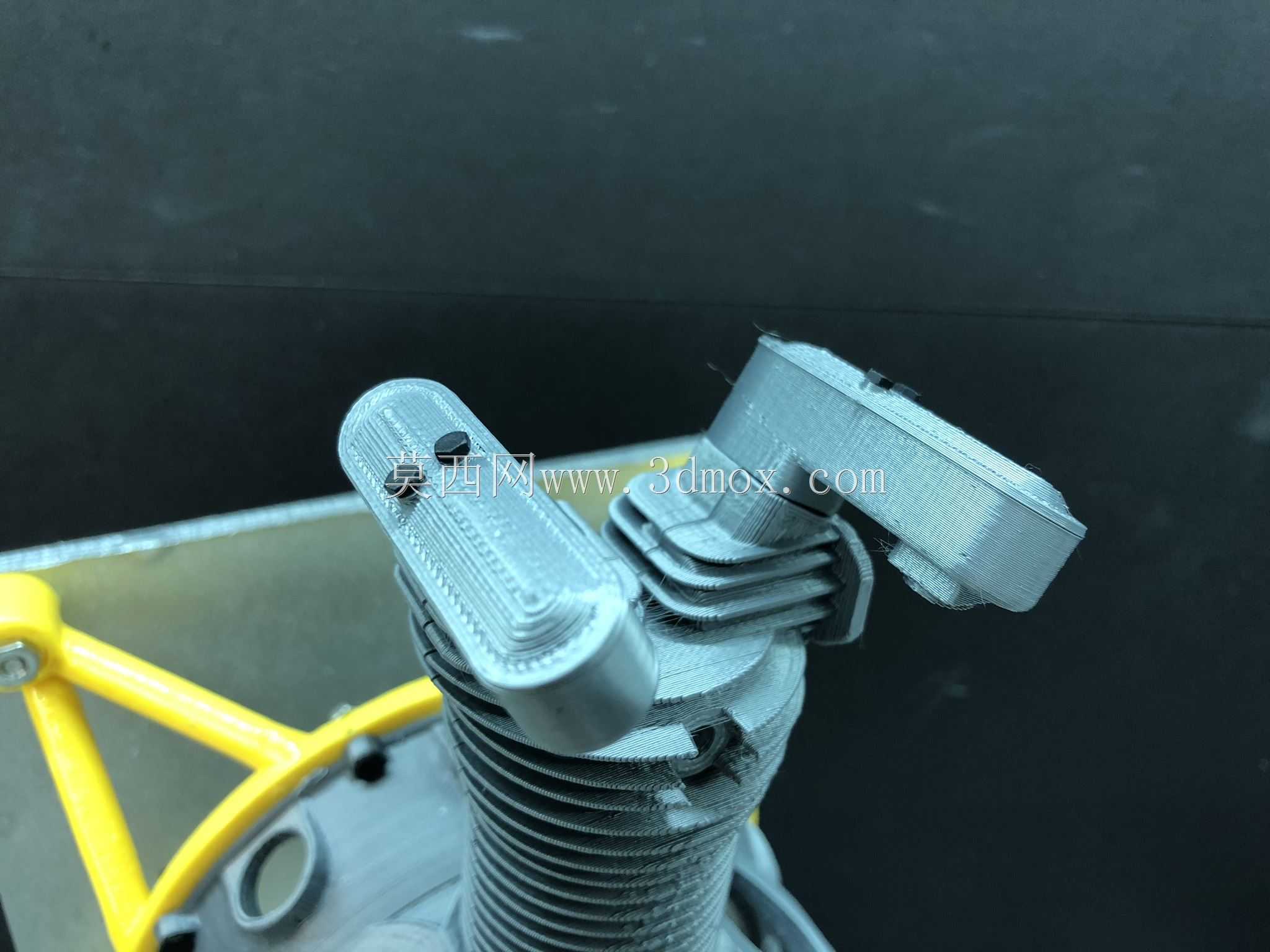

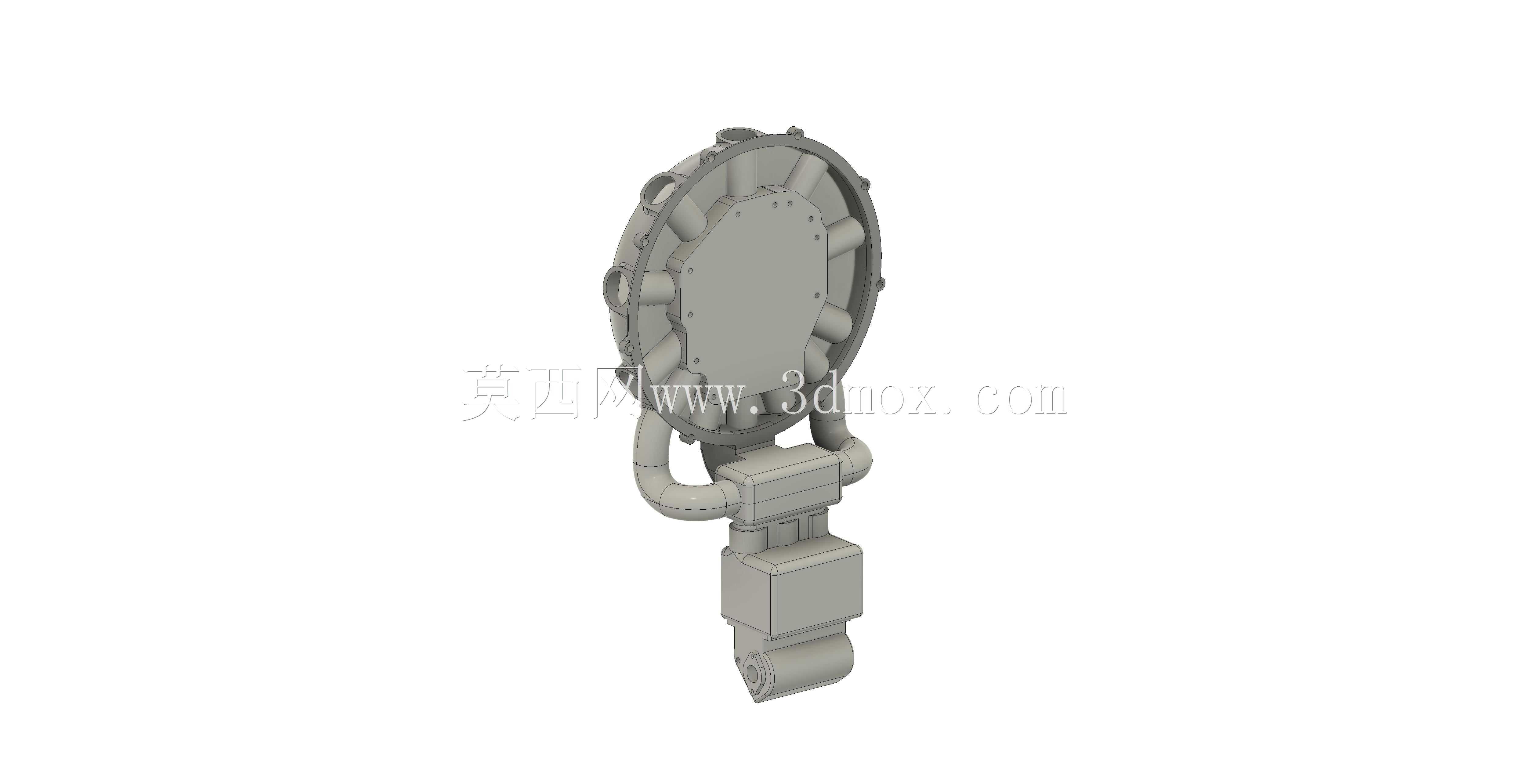

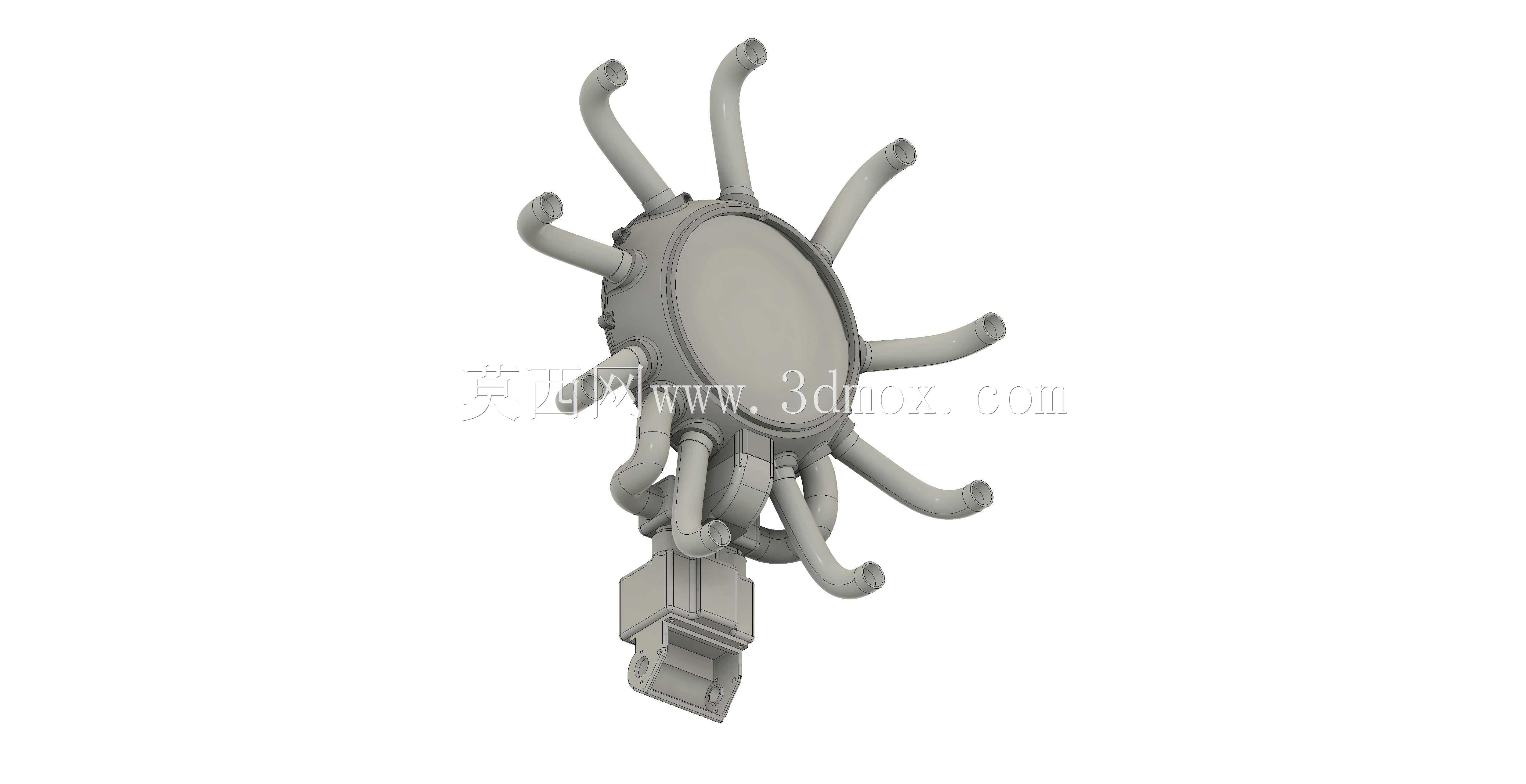

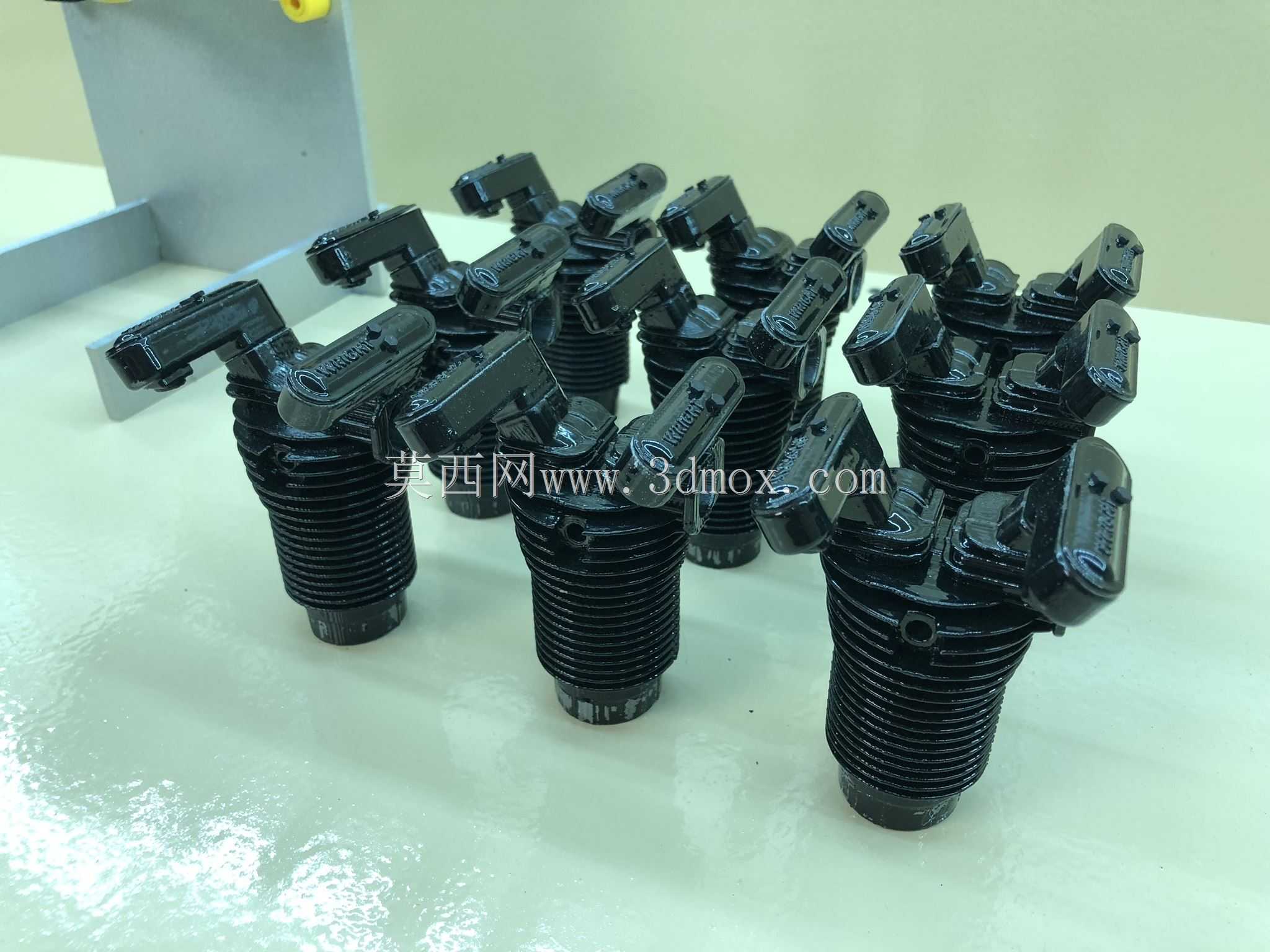

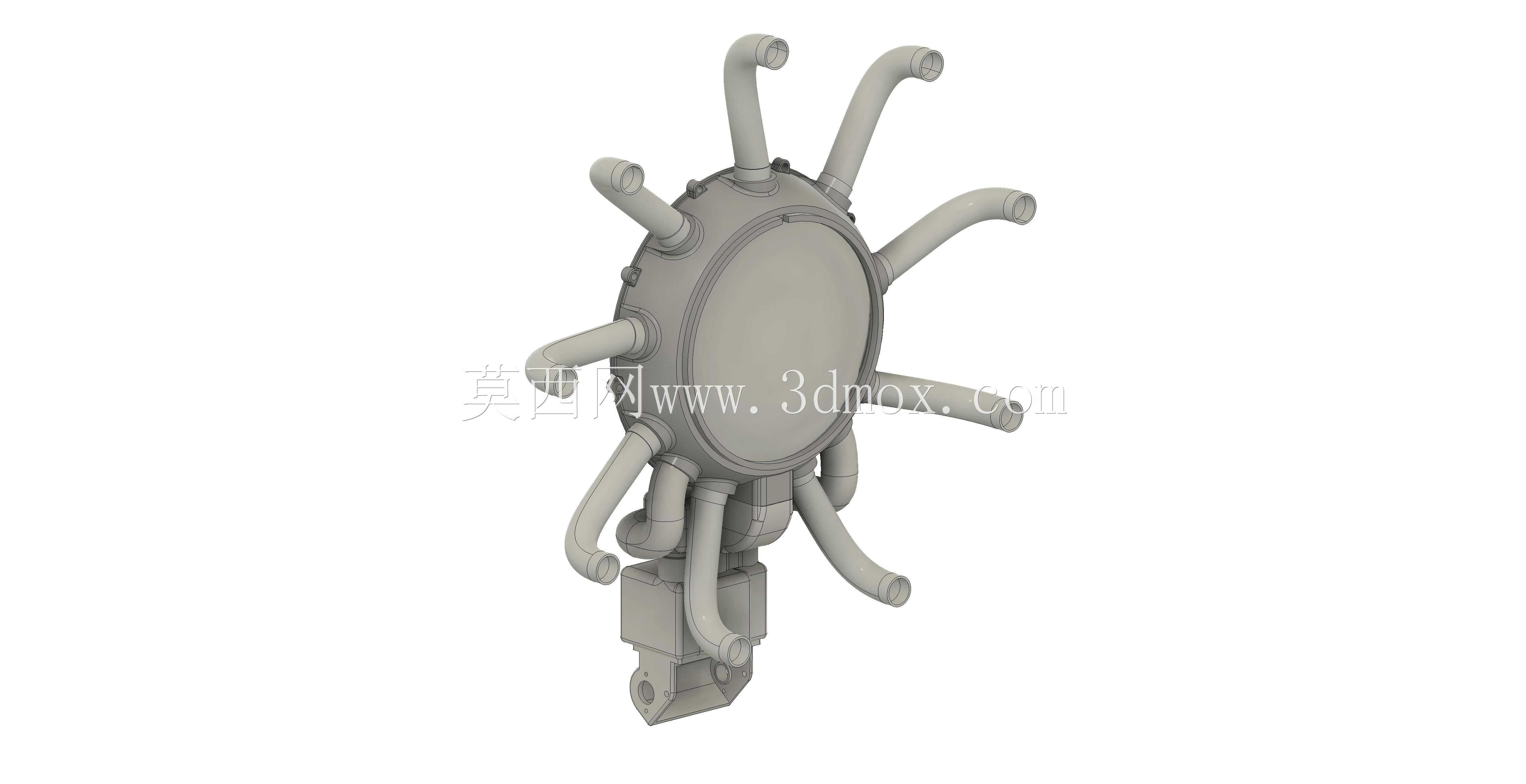

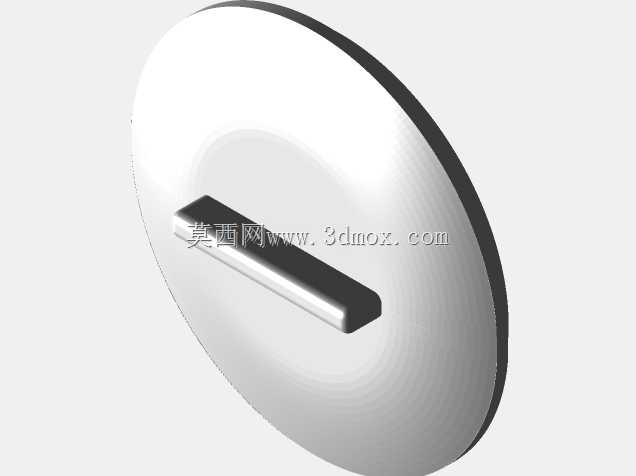

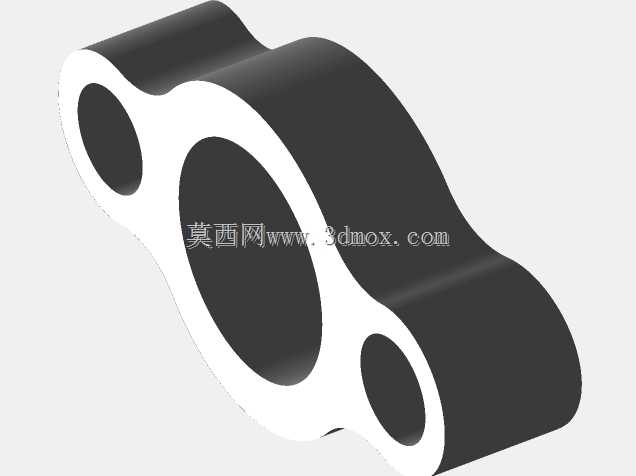

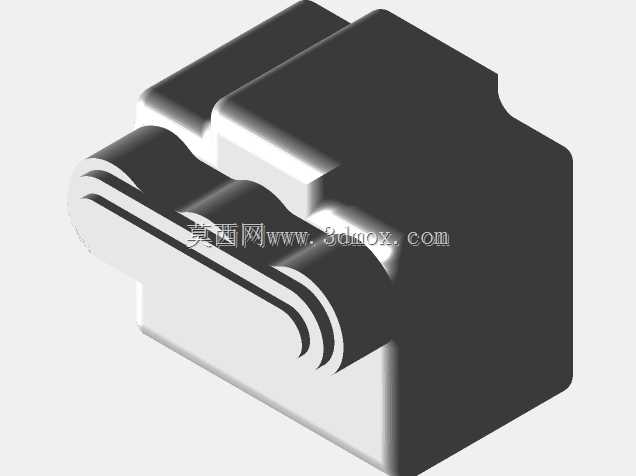

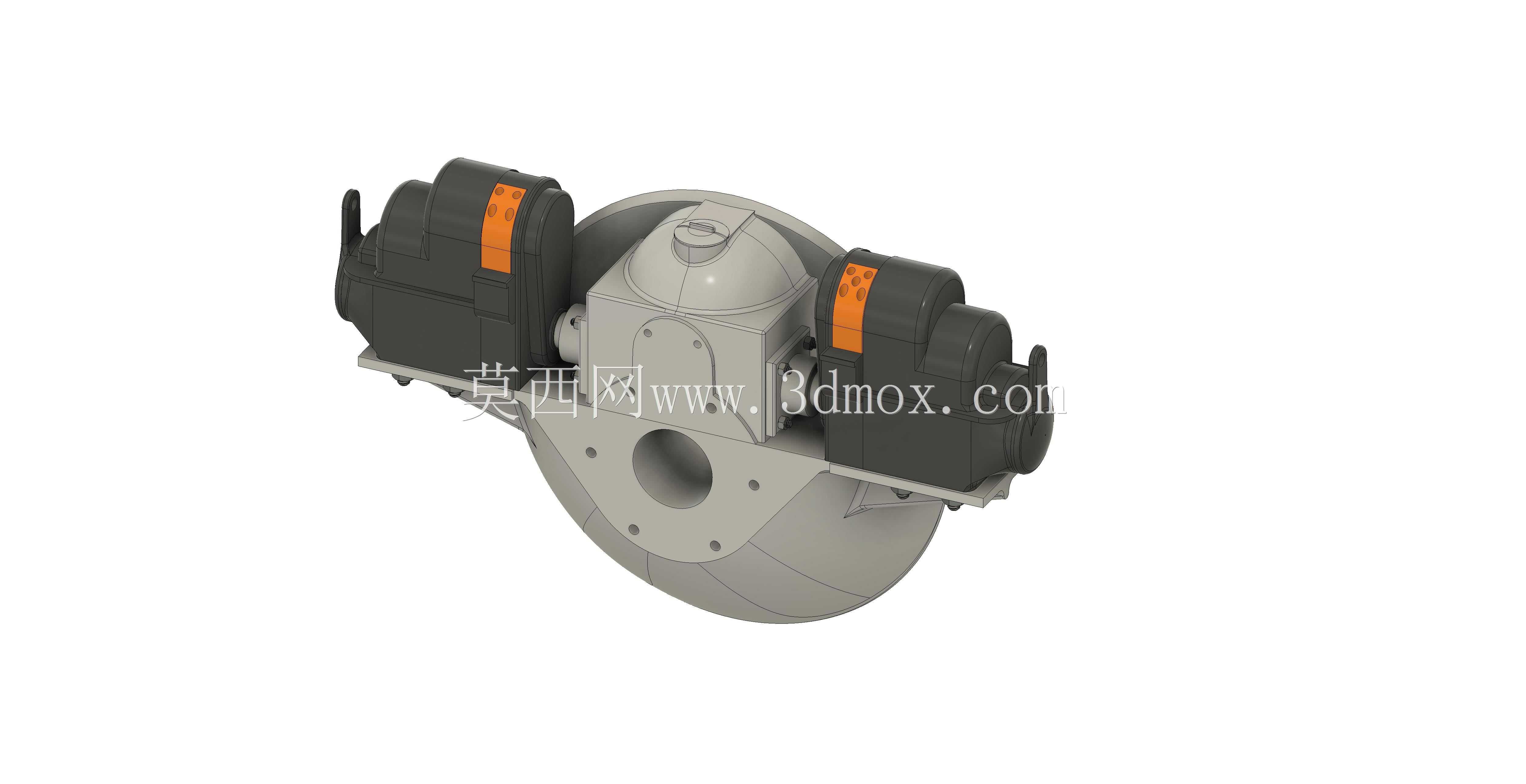

　　气缸部分采用外露散热鳍片结构，鳍片沿缸筒周向多层分布，外形虽然复杂，但承担着扩大散热面积、引导气流沿缸体表面流动的作用。缸头上布置进排气门、摇臂、推杆与火花塞安装位，顶部弯管分别连接进气系统和排气支管。九个排气弯管沿圆周向外后方引出，既避免废气重新进入冷却气流区，也减少相邻缸体的热干扰。布线和管路设计时，点火线束通常沿机匣外圈汇集到磁电机，管路则要避开高温排气区，并在振动较大的位置预留固定卡箍和柔性补偿段。

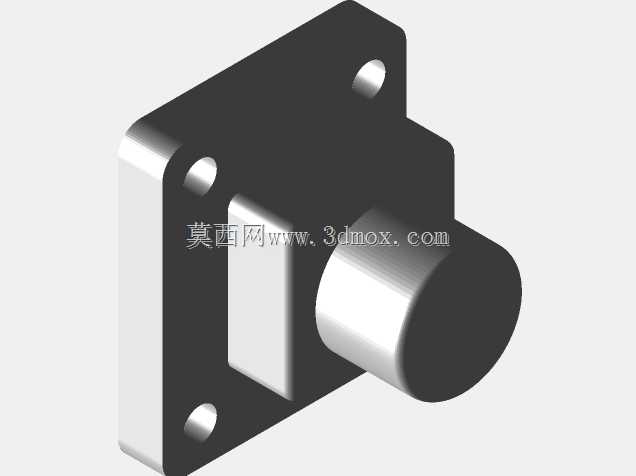

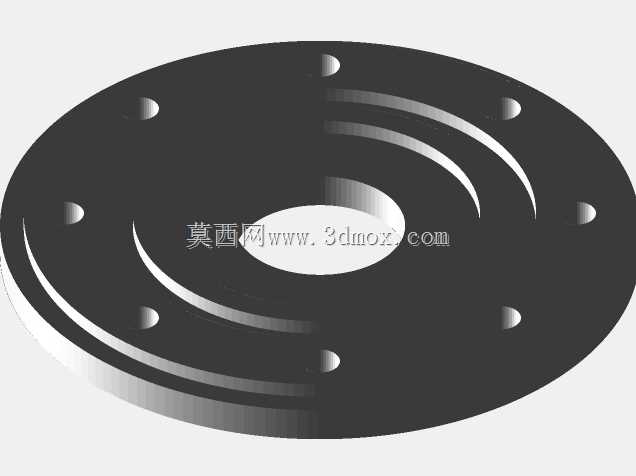

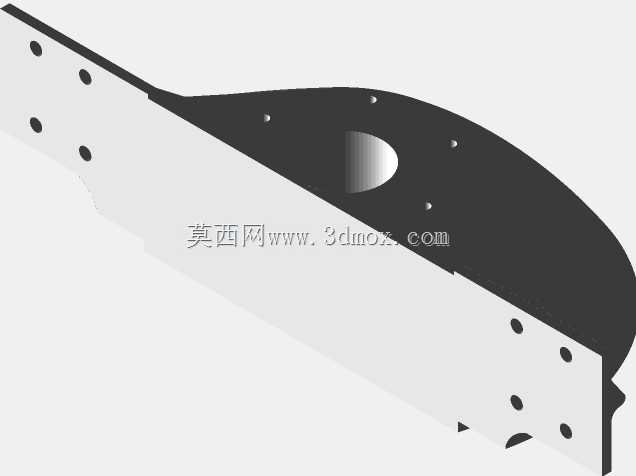

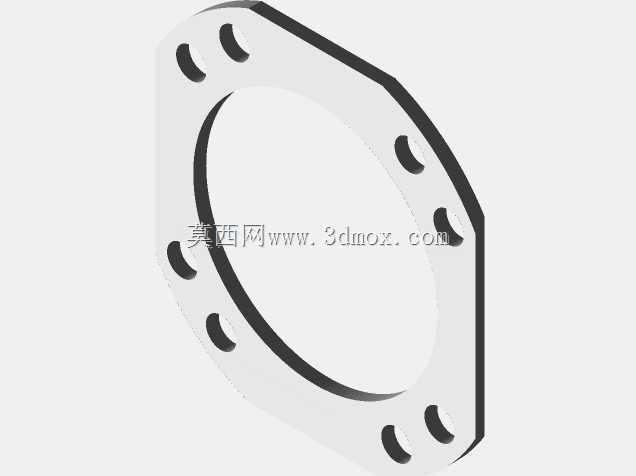

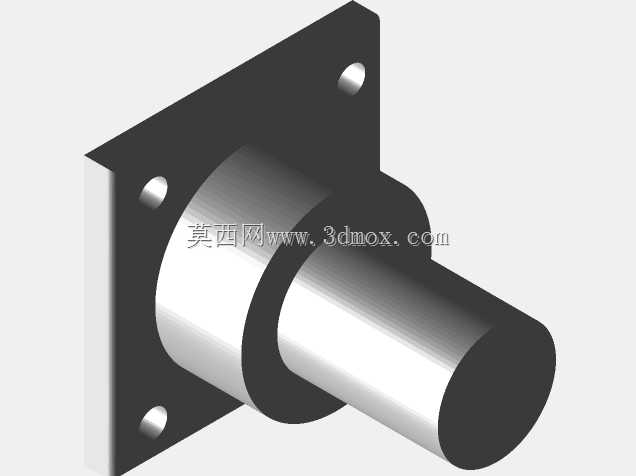

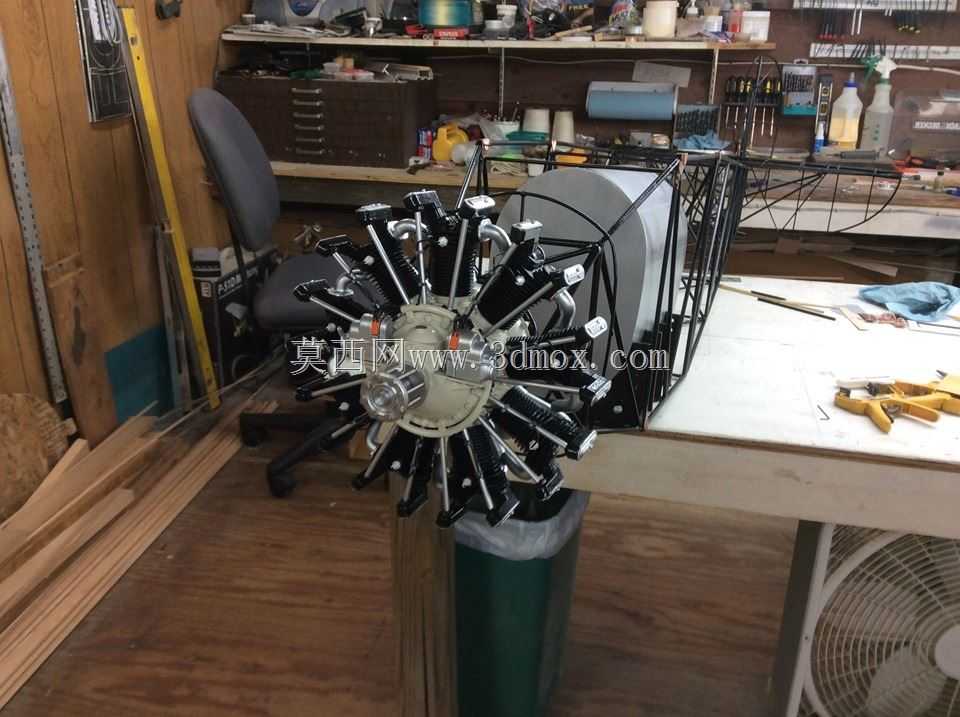

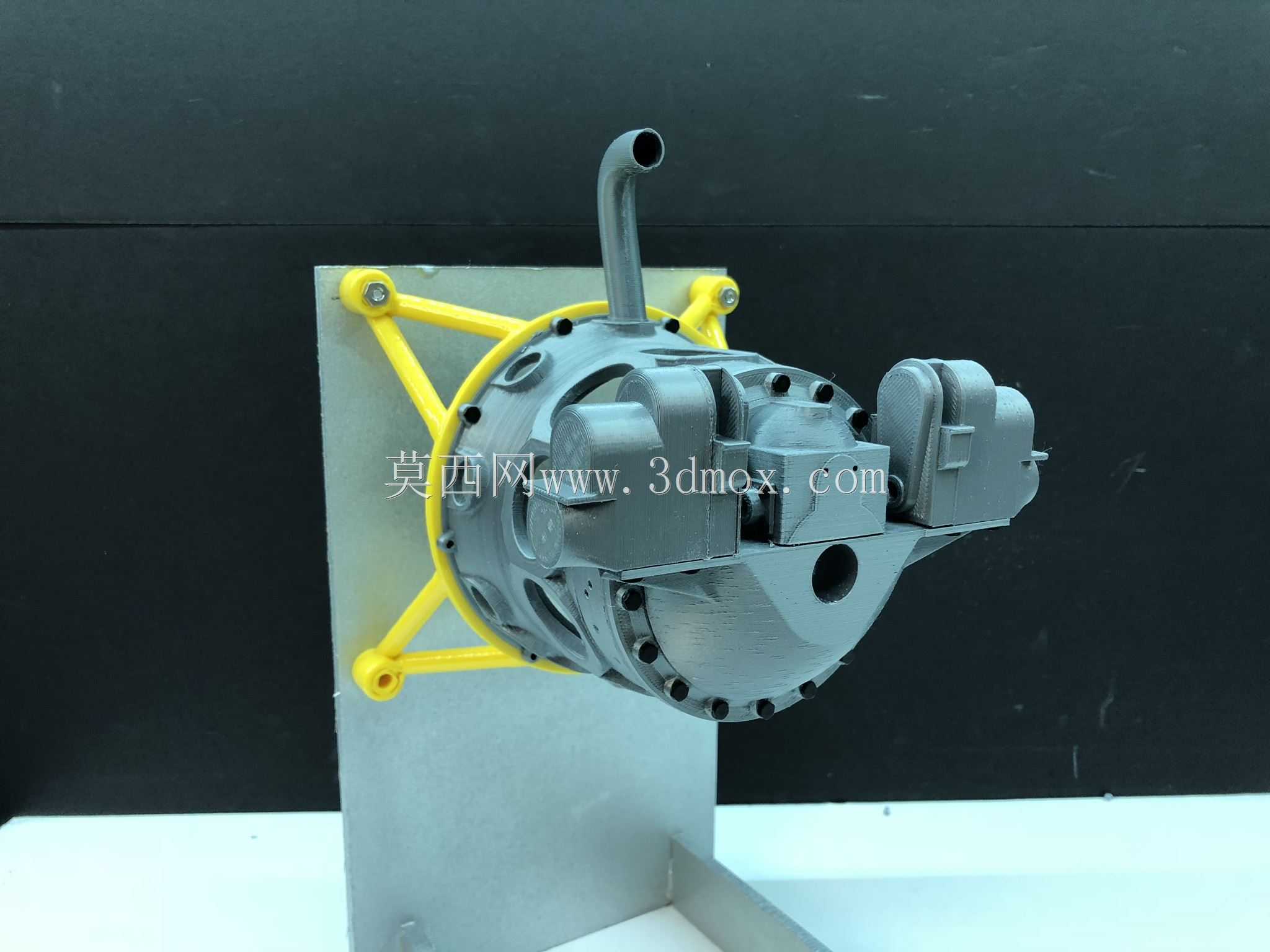

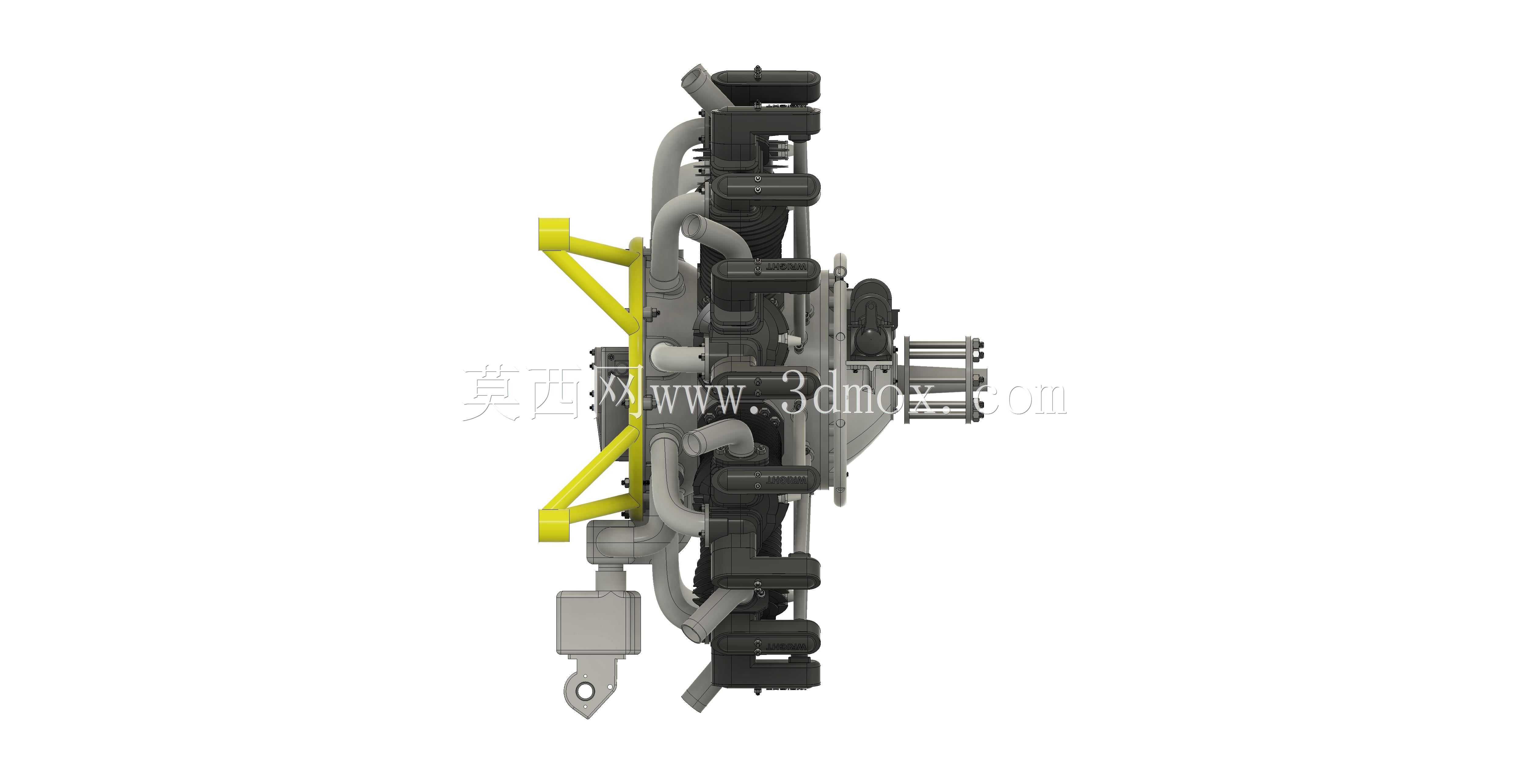

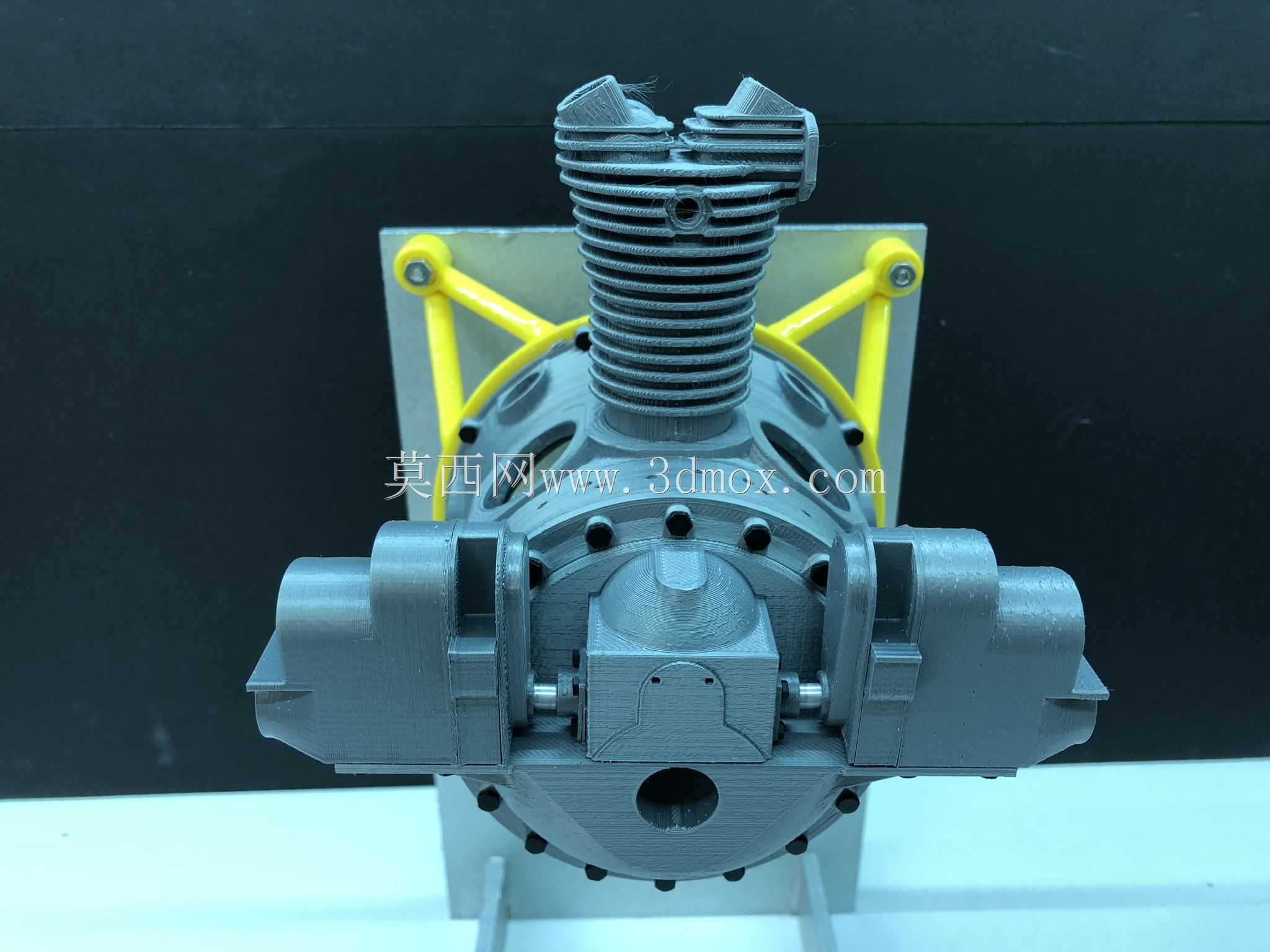

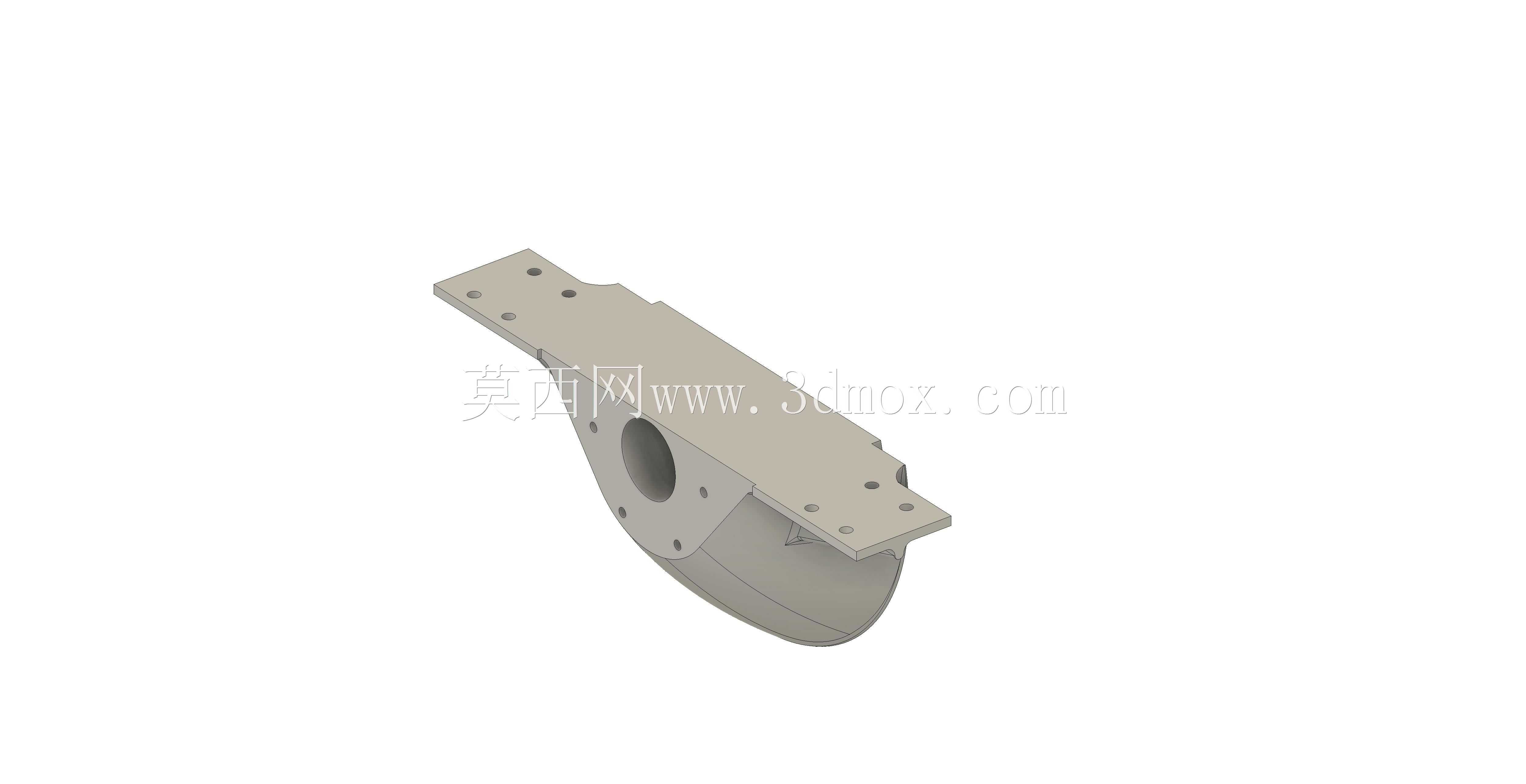

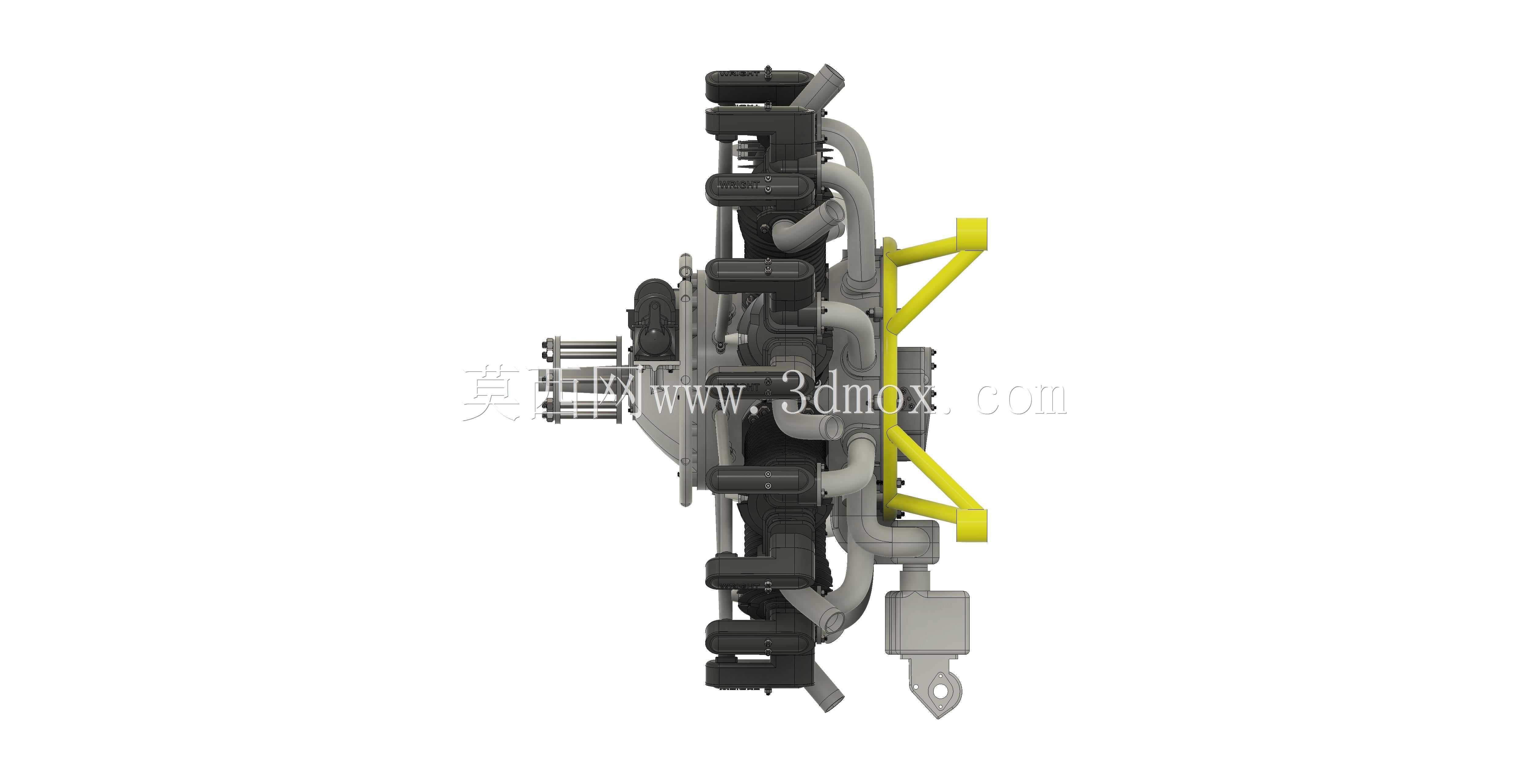

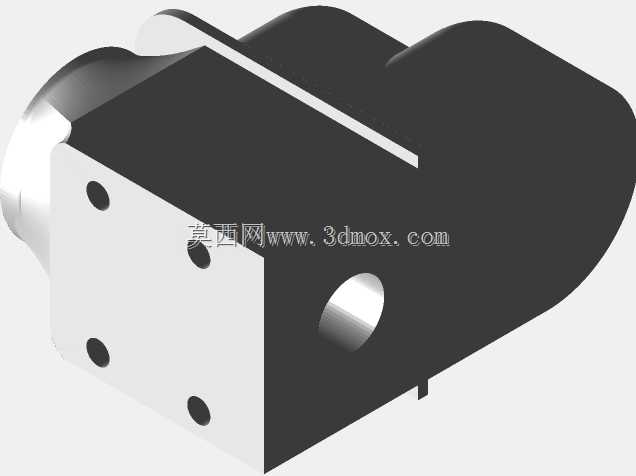

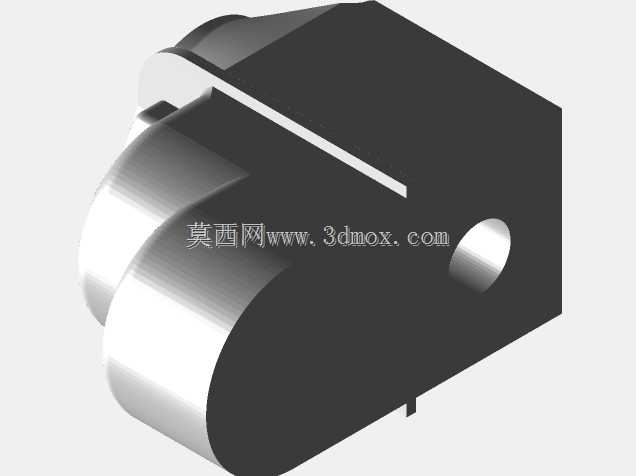

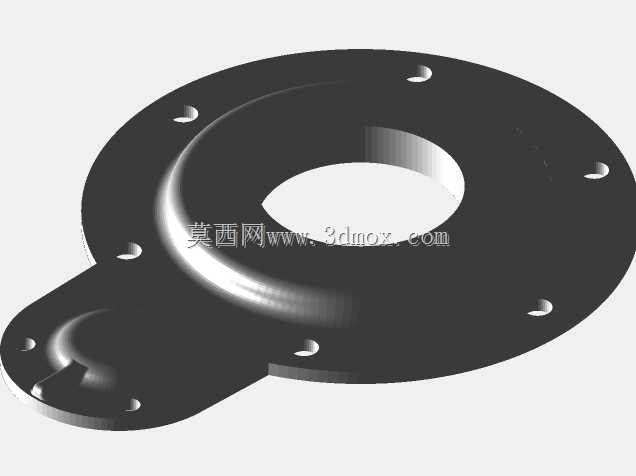

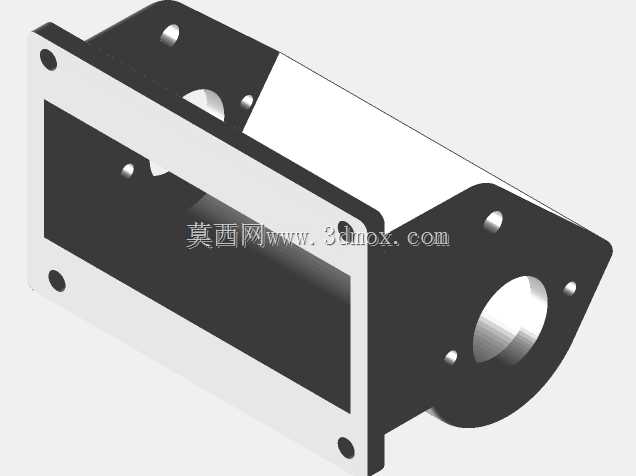

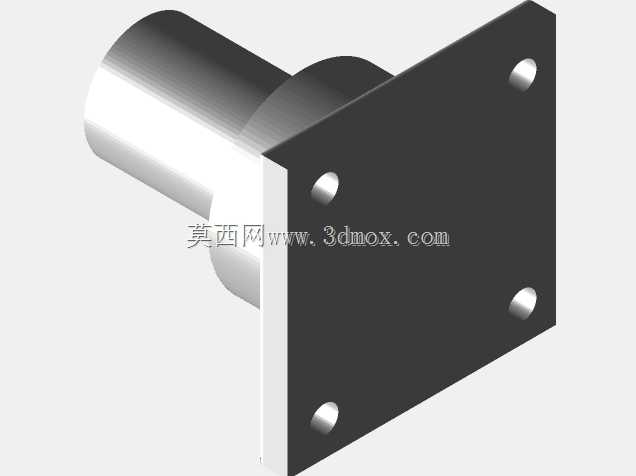

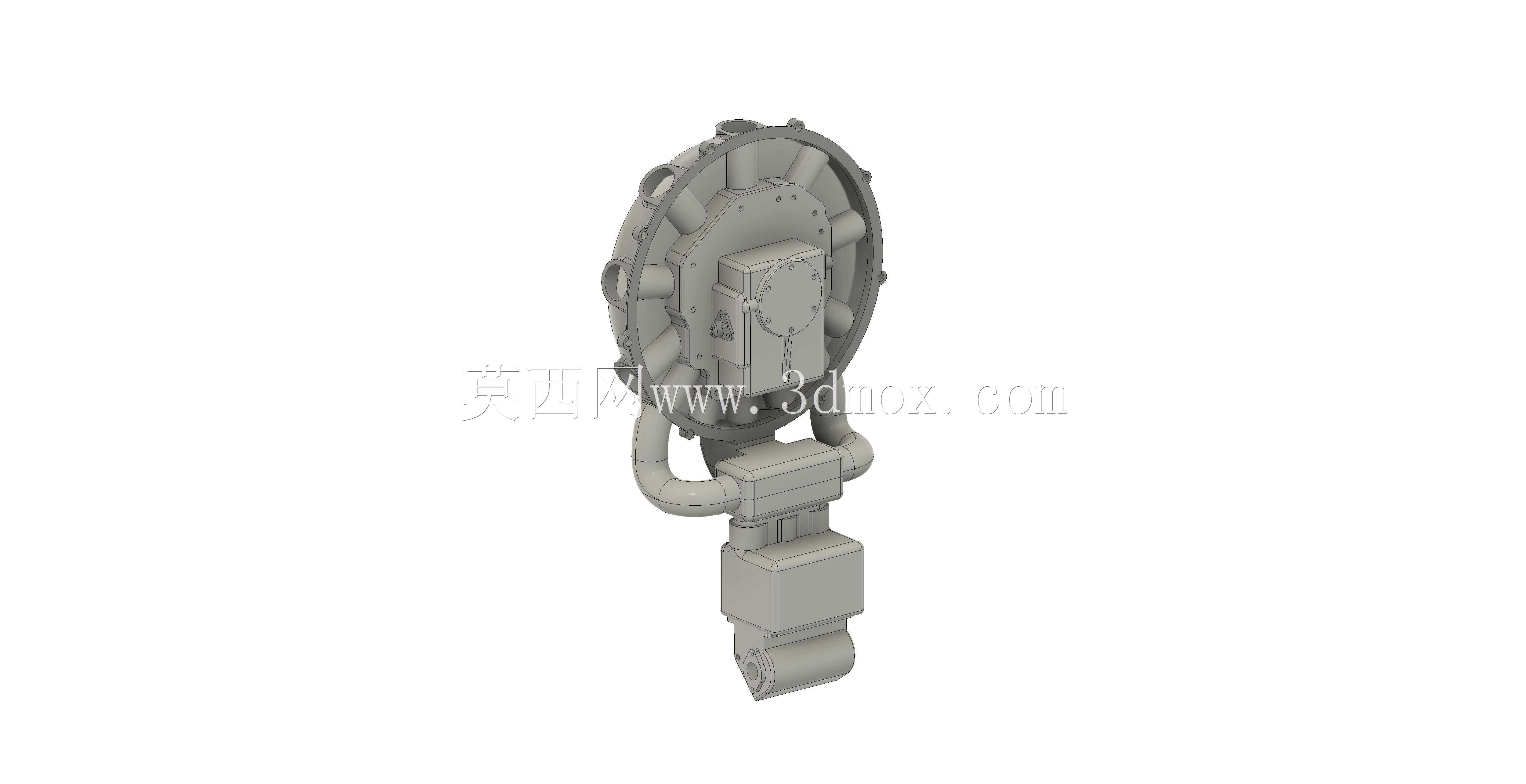

　　从安装边界判断，这类发动机的最大外轮廓由九个缸头和排气管共同决定，机身或发动机舱设计不能简单按圆柱直径处理。缸体末端的火花塞、气门室盖、进气管弯头等局部特征会向外突出，维护时还需要为气缸拆装、摇臂间隙调整和火花塞更换留出手部工具空间。前端螺旋桨轴的中心高、安装法兰厚度、桨毂锁紧螺母位置以及后部辅助安装节的孔位，都是整机入舱时必须校核的关键接口。

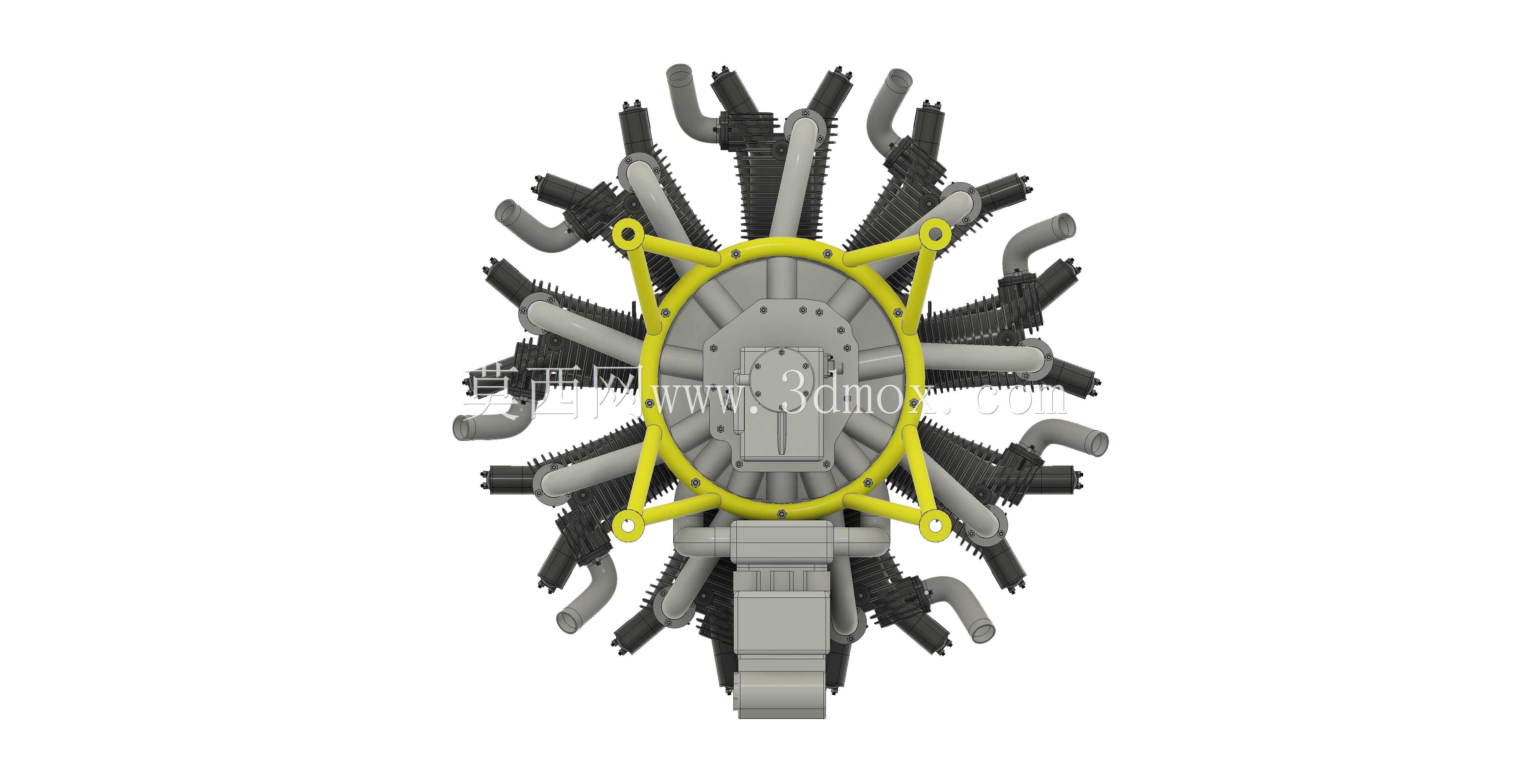

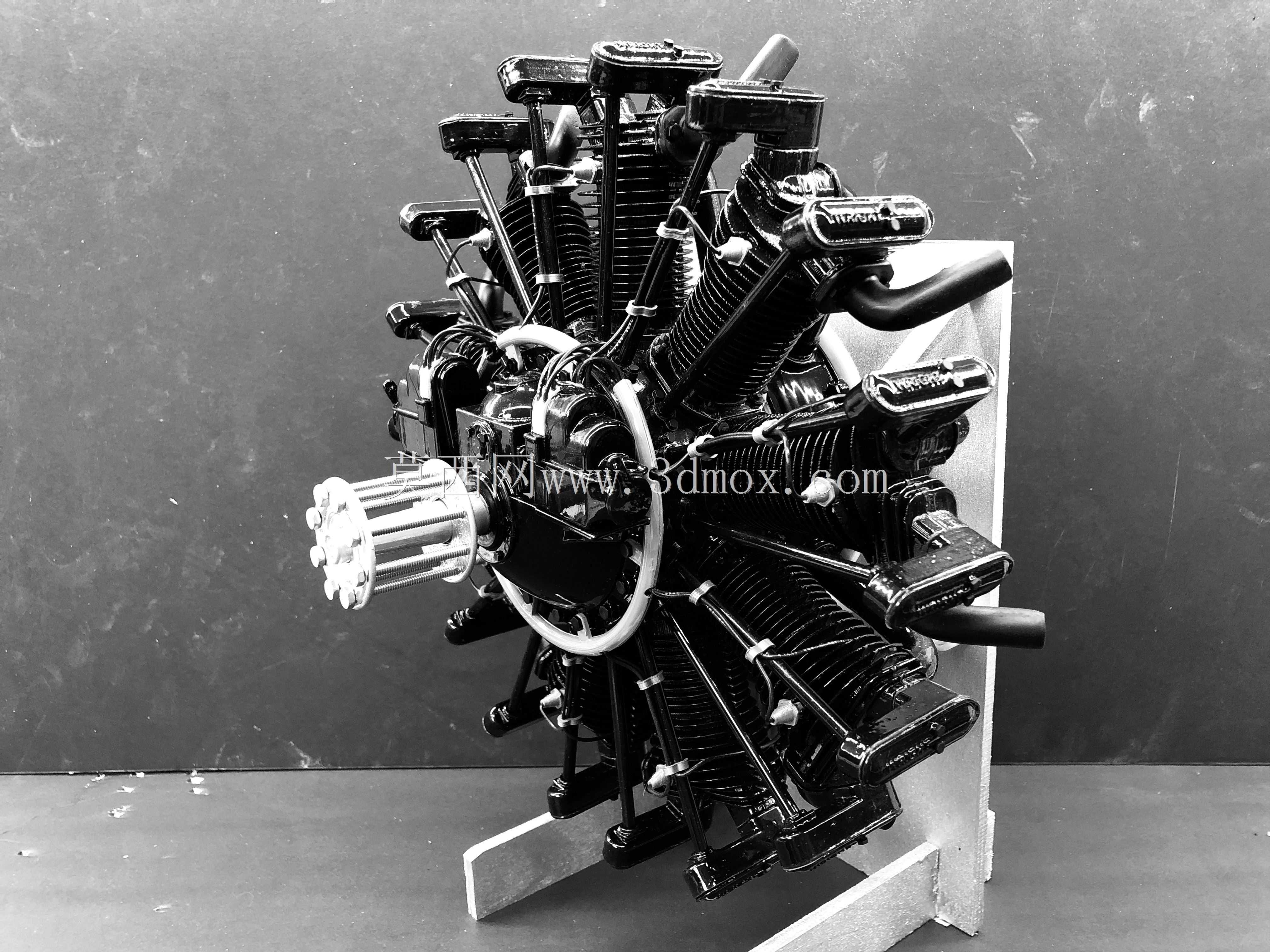

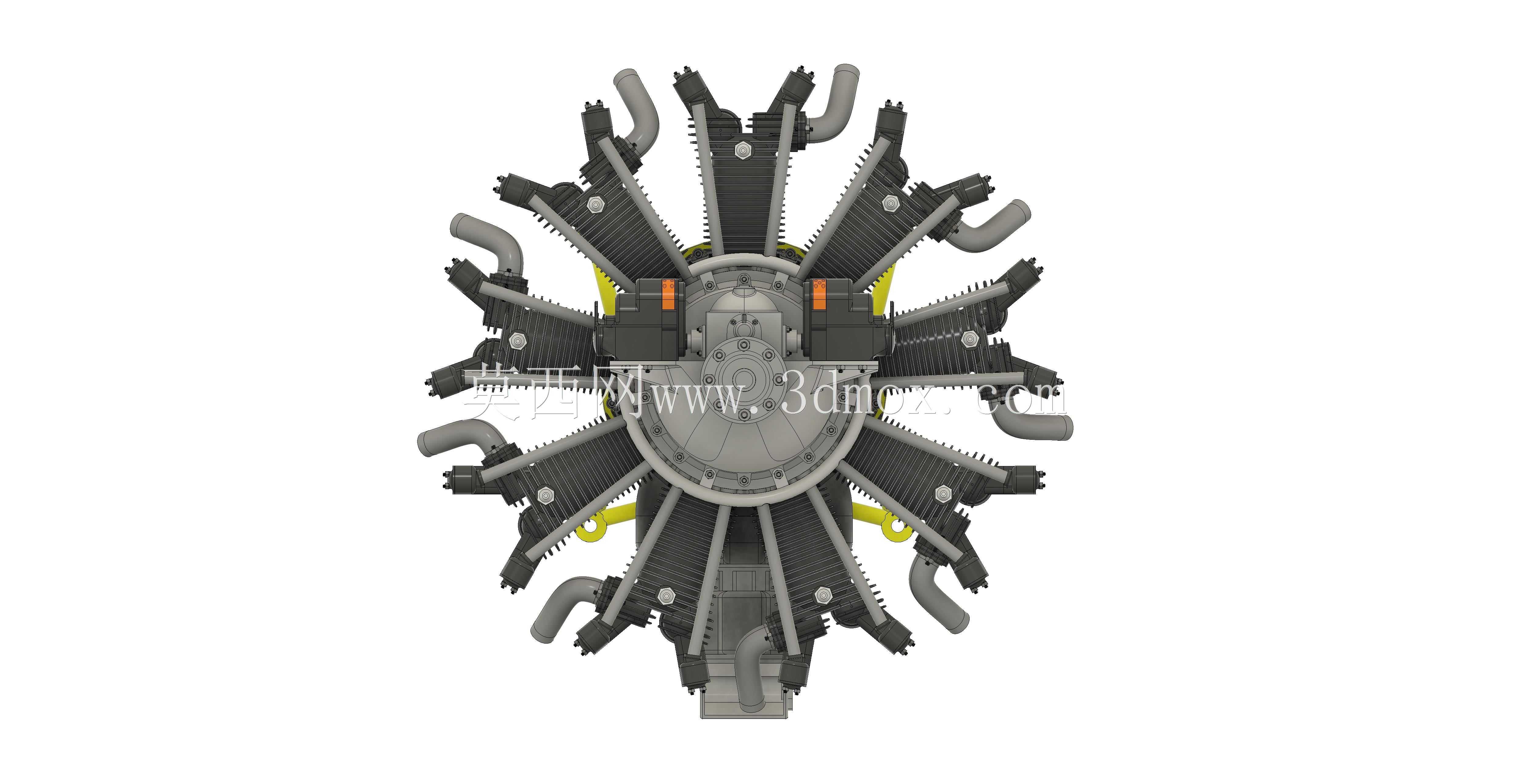

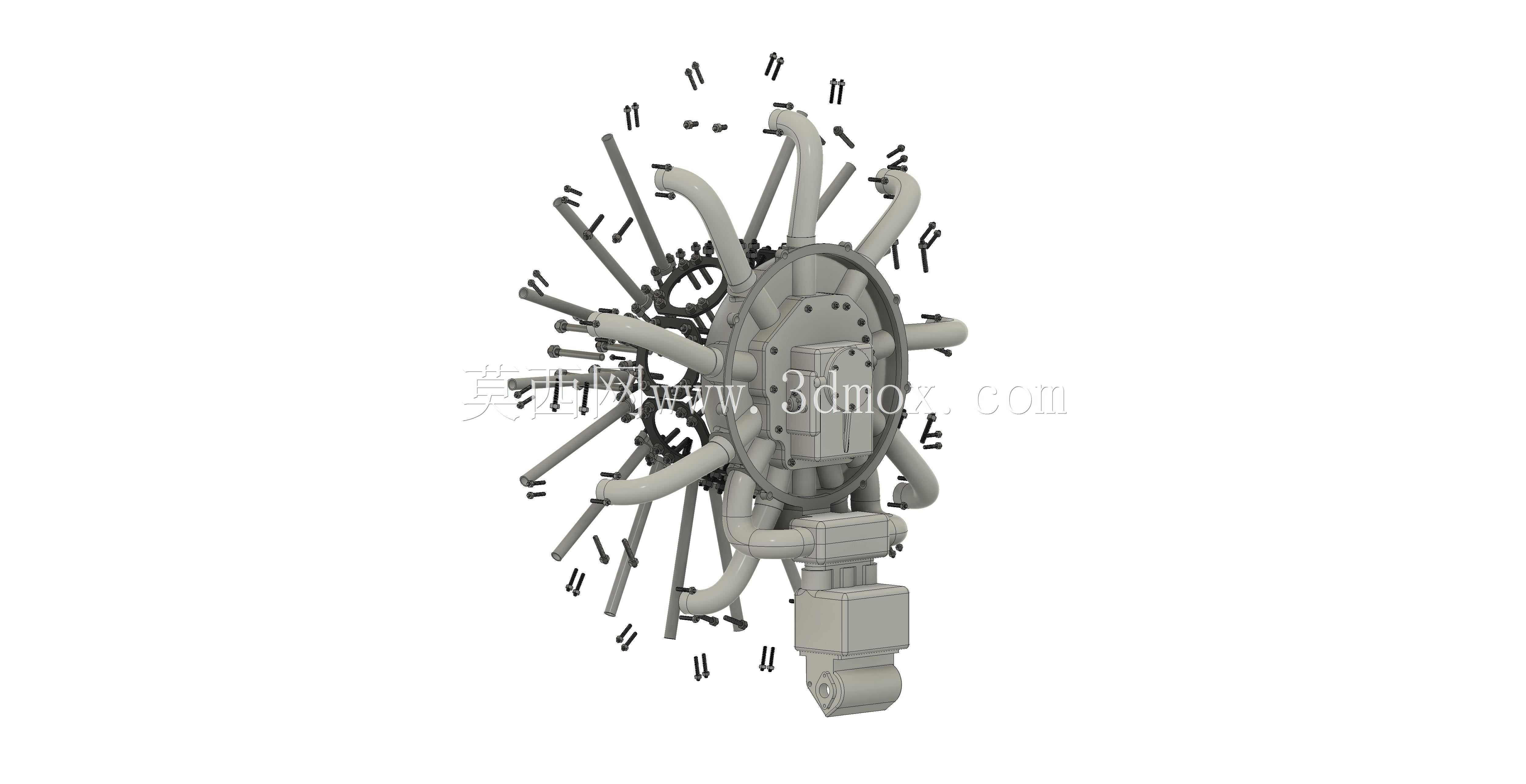

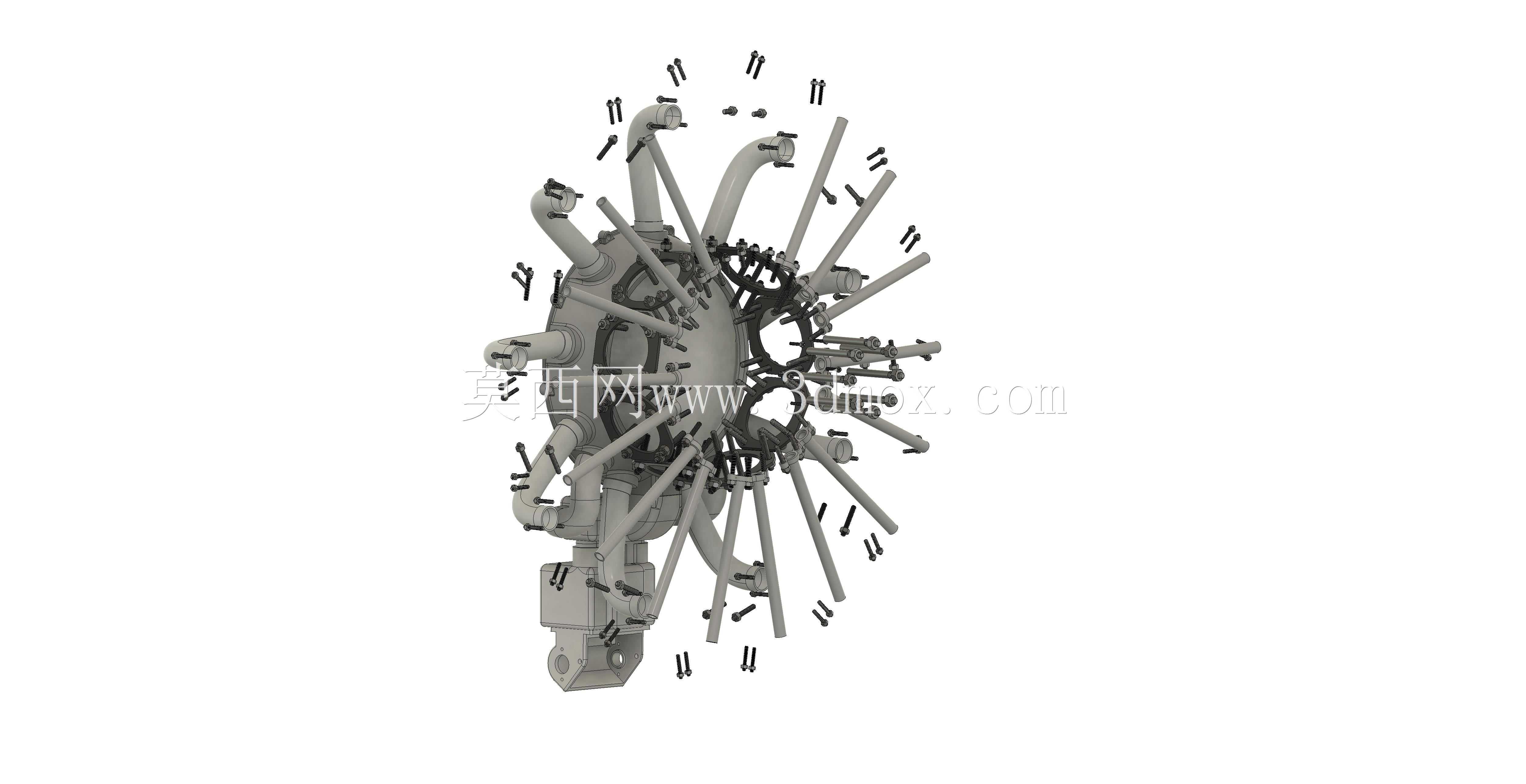

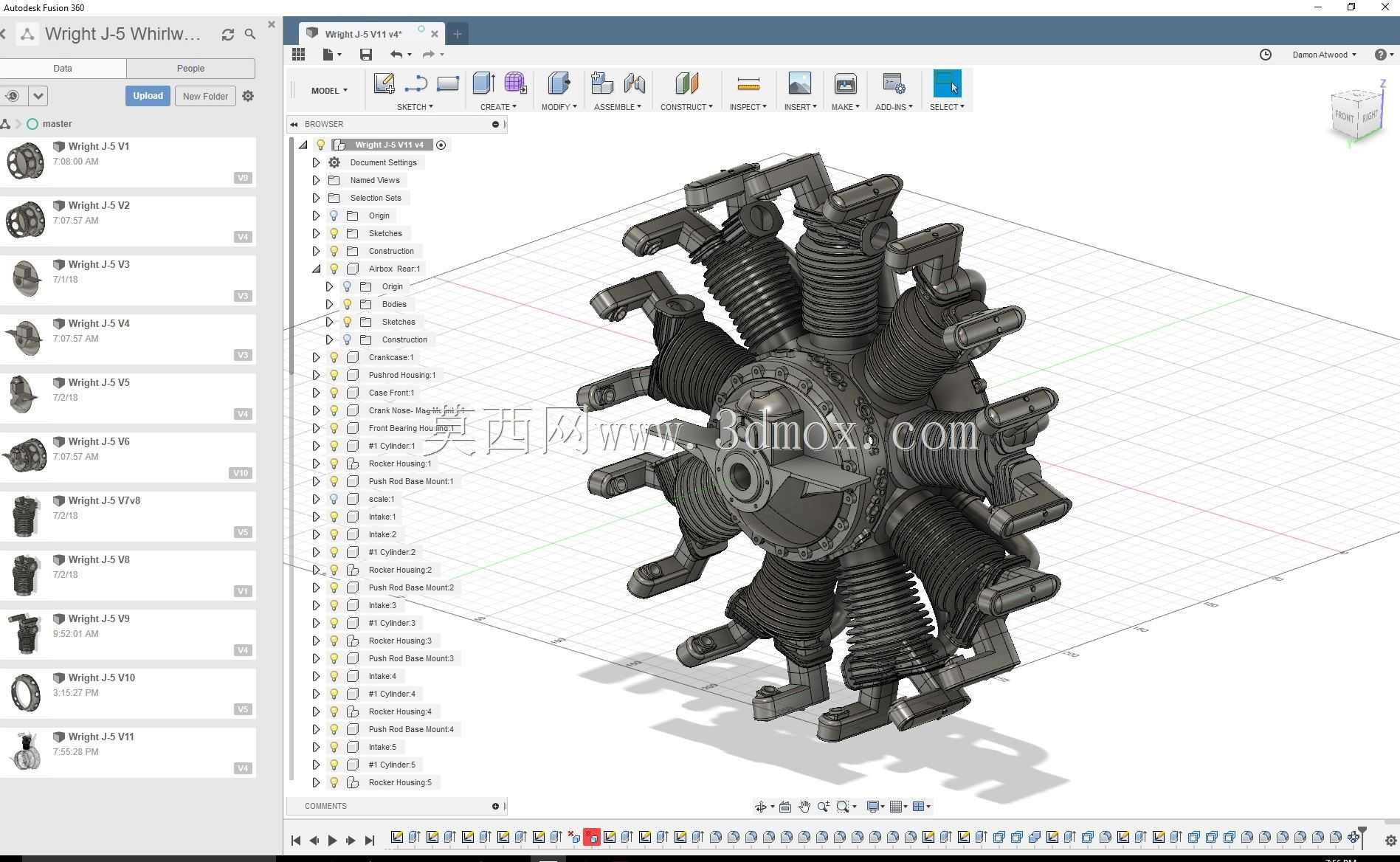

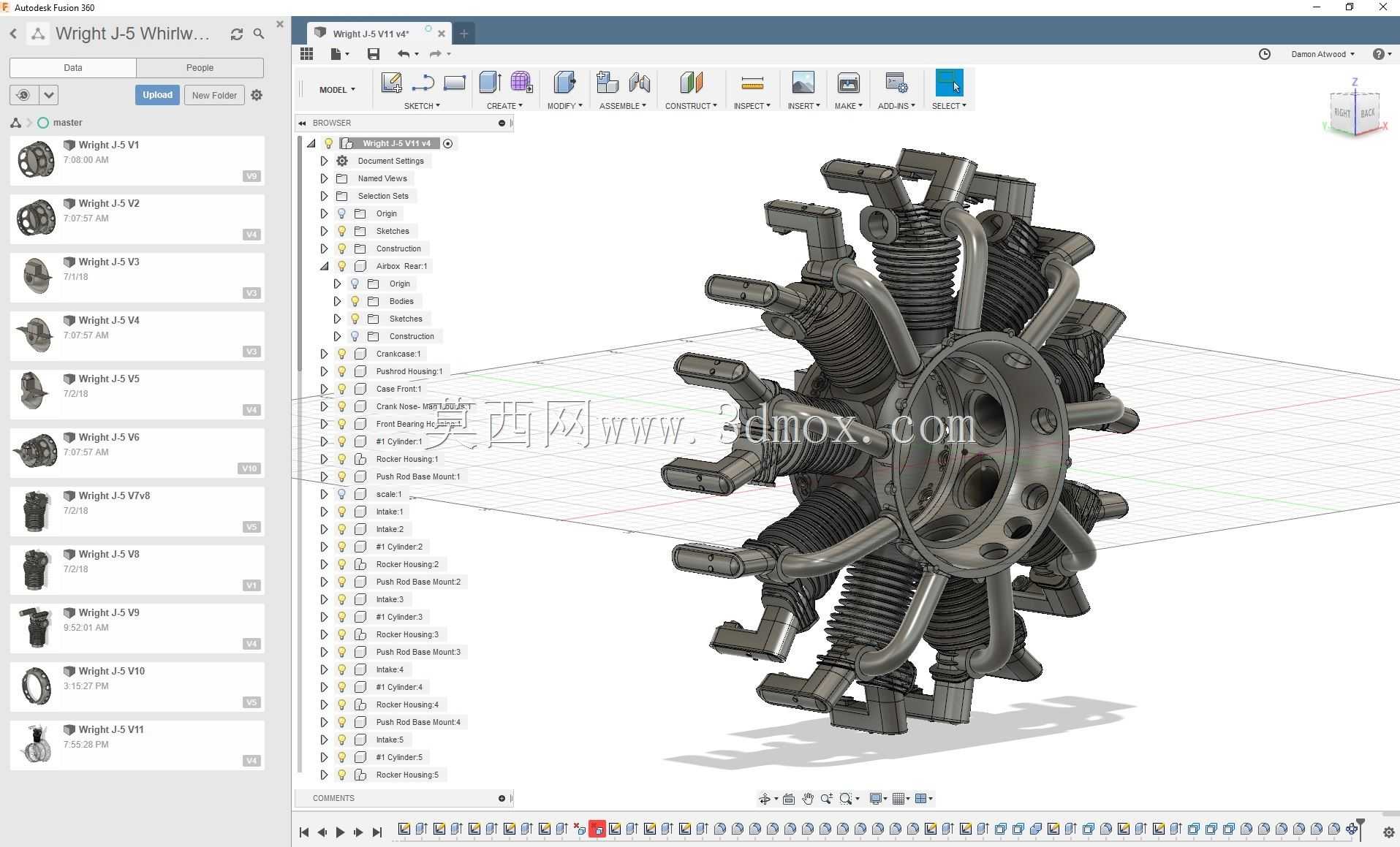

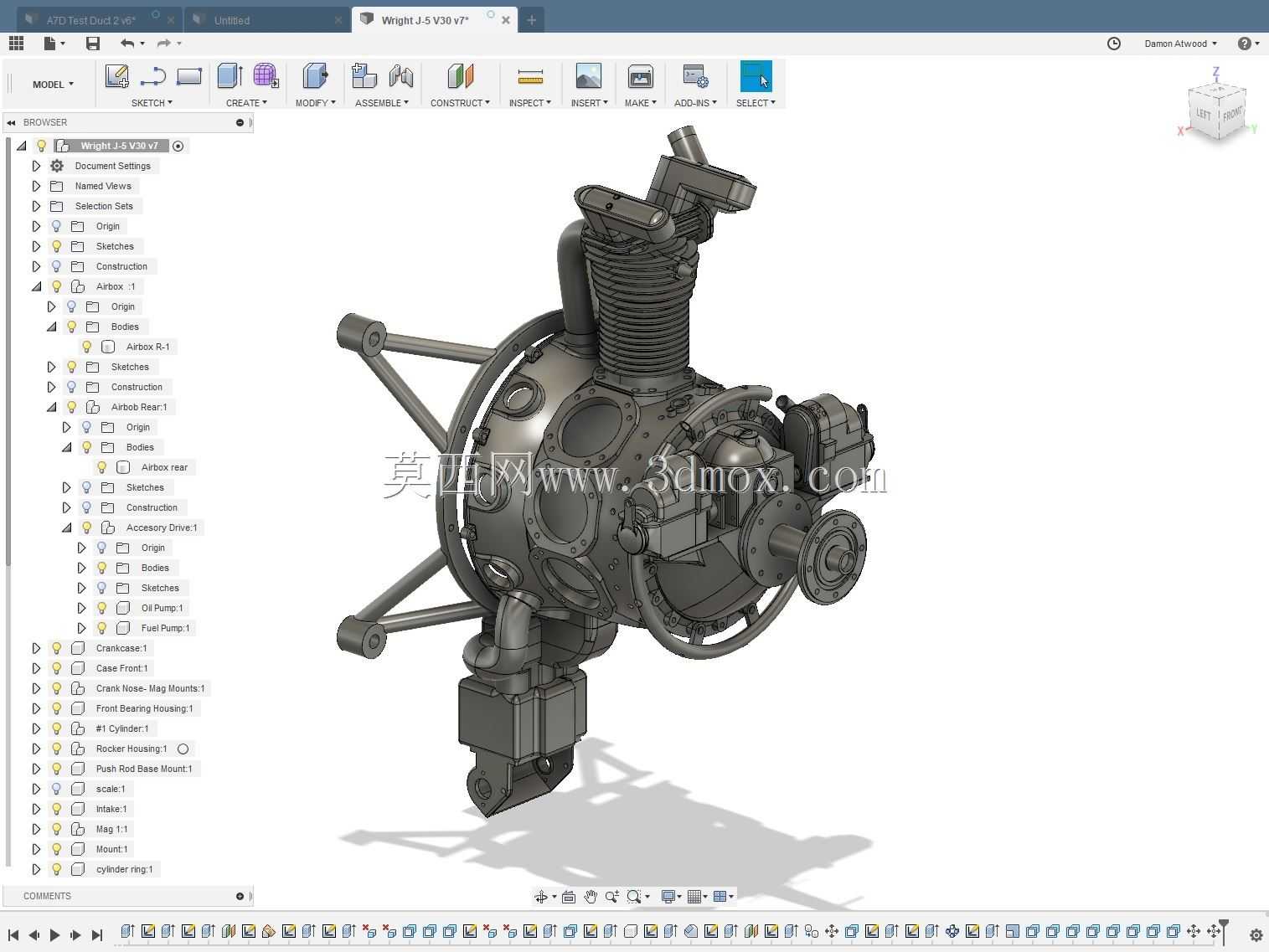

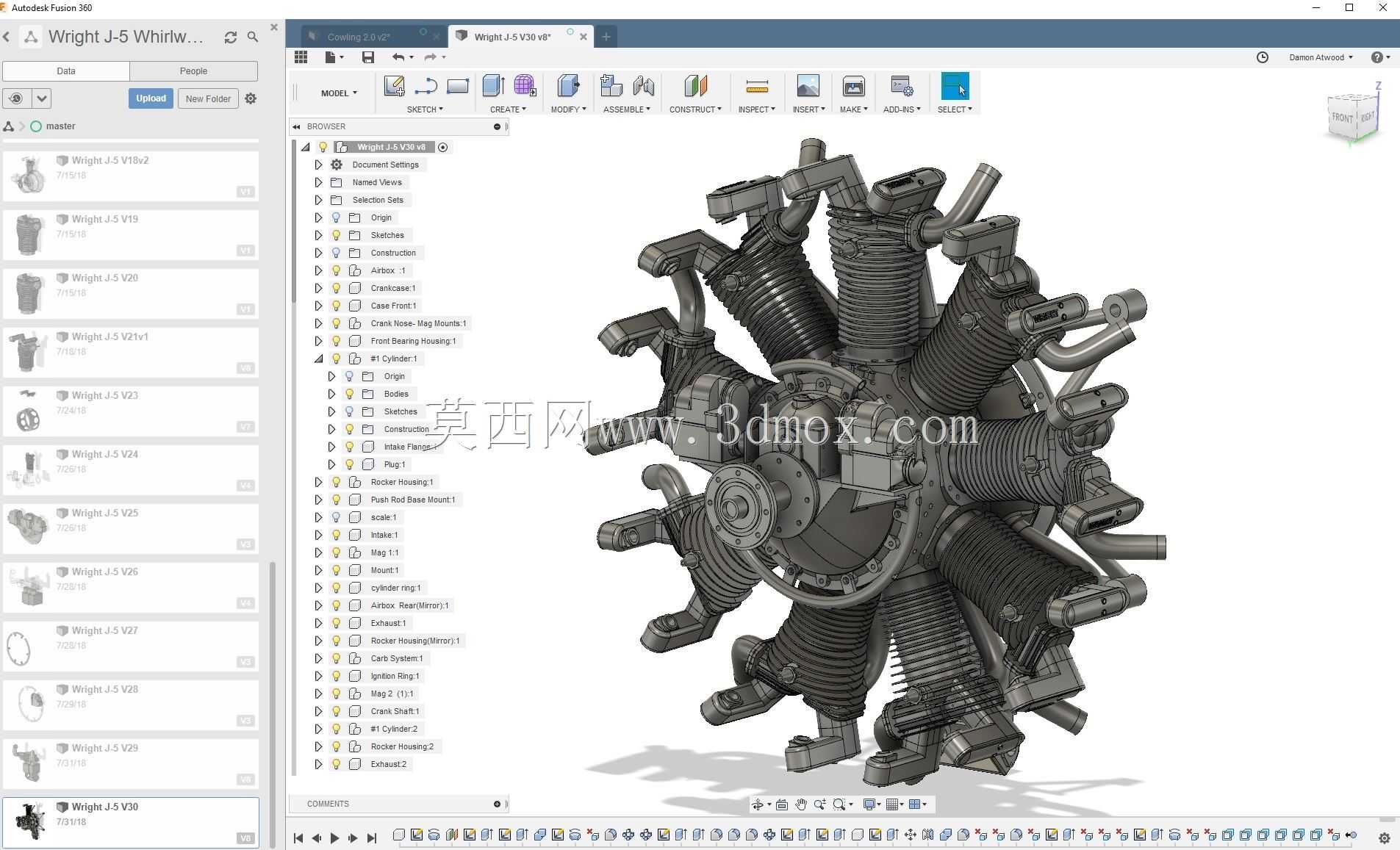

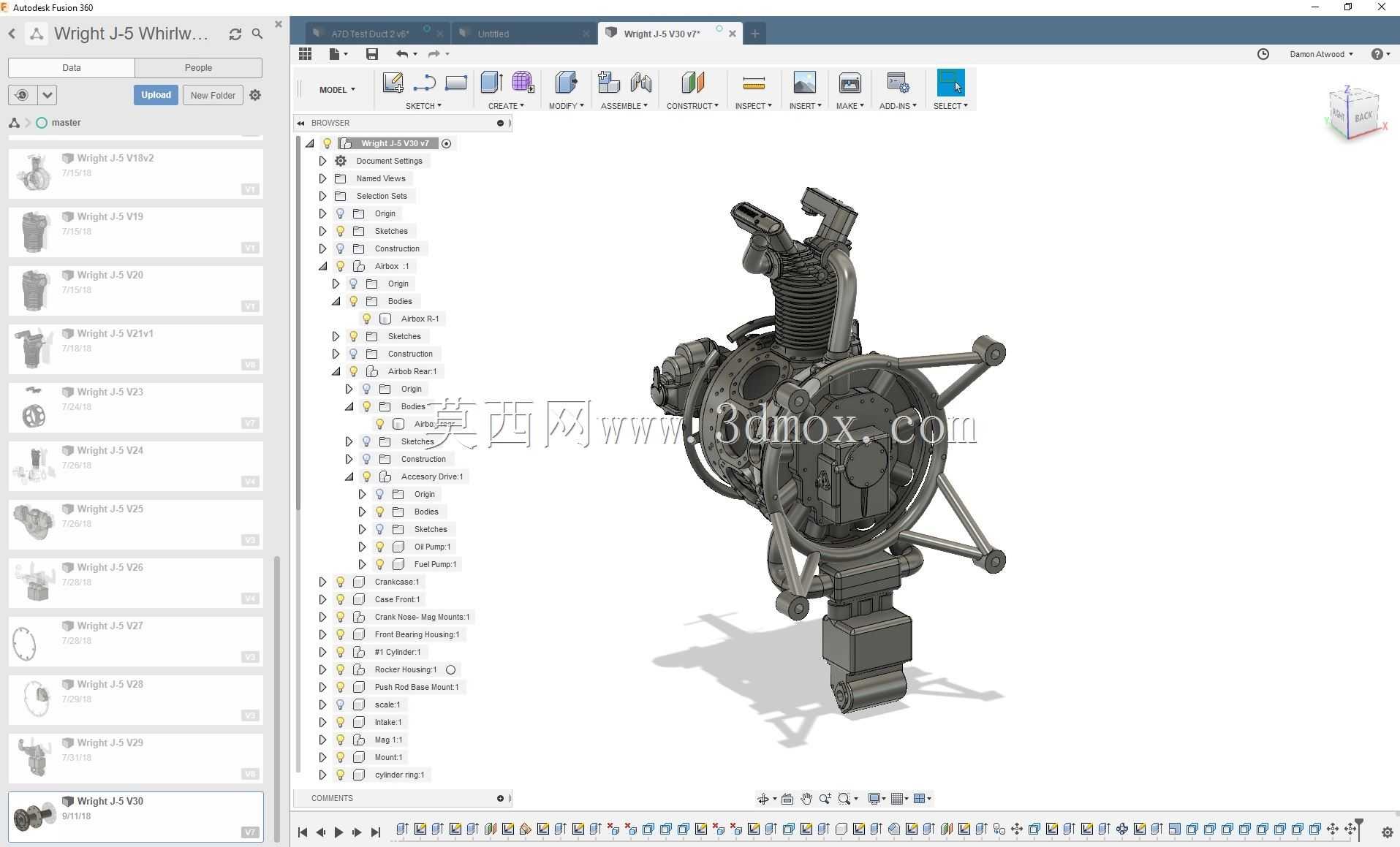

　　对于三维结构设计而言，模型的价值不只在于还原外观，还在于把星型发动机的装配逻辑表达清楚：中心机匣与曲轴的同心关系、缸体沿圆周的阵列角度、连杆关节的运动轨迹、散热鳍片的连续形态、排气管与缸头的连接方位，都需要在数模中保持一致。做机构运动验证时，可以通过曲轴转动带动主连杆与副连杆联动，观察活塞在气缸内的行程是否顺畅；做舱段布置时，则应把维修开口、冷却气流通道、防火墙间距和螺旋桨旋转包络一并纳入检查。这样的数模既可用于航空动力结构教学、发动机原理展示，也能为复古飞机复原、虚拟样机装配和展陈设备开发提供完整的结构参考。
