航模幼兽款水平对置航空发动机结构

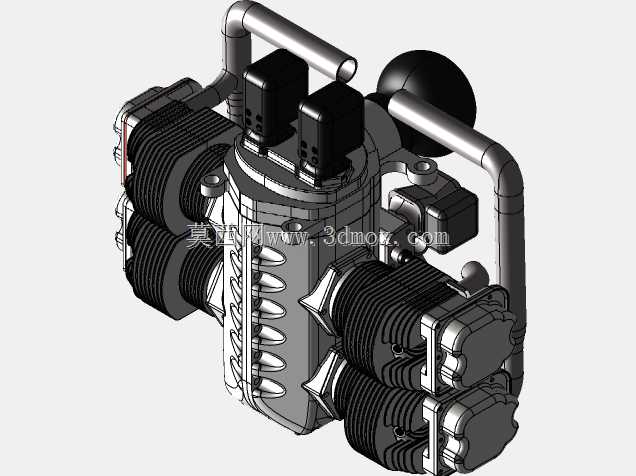

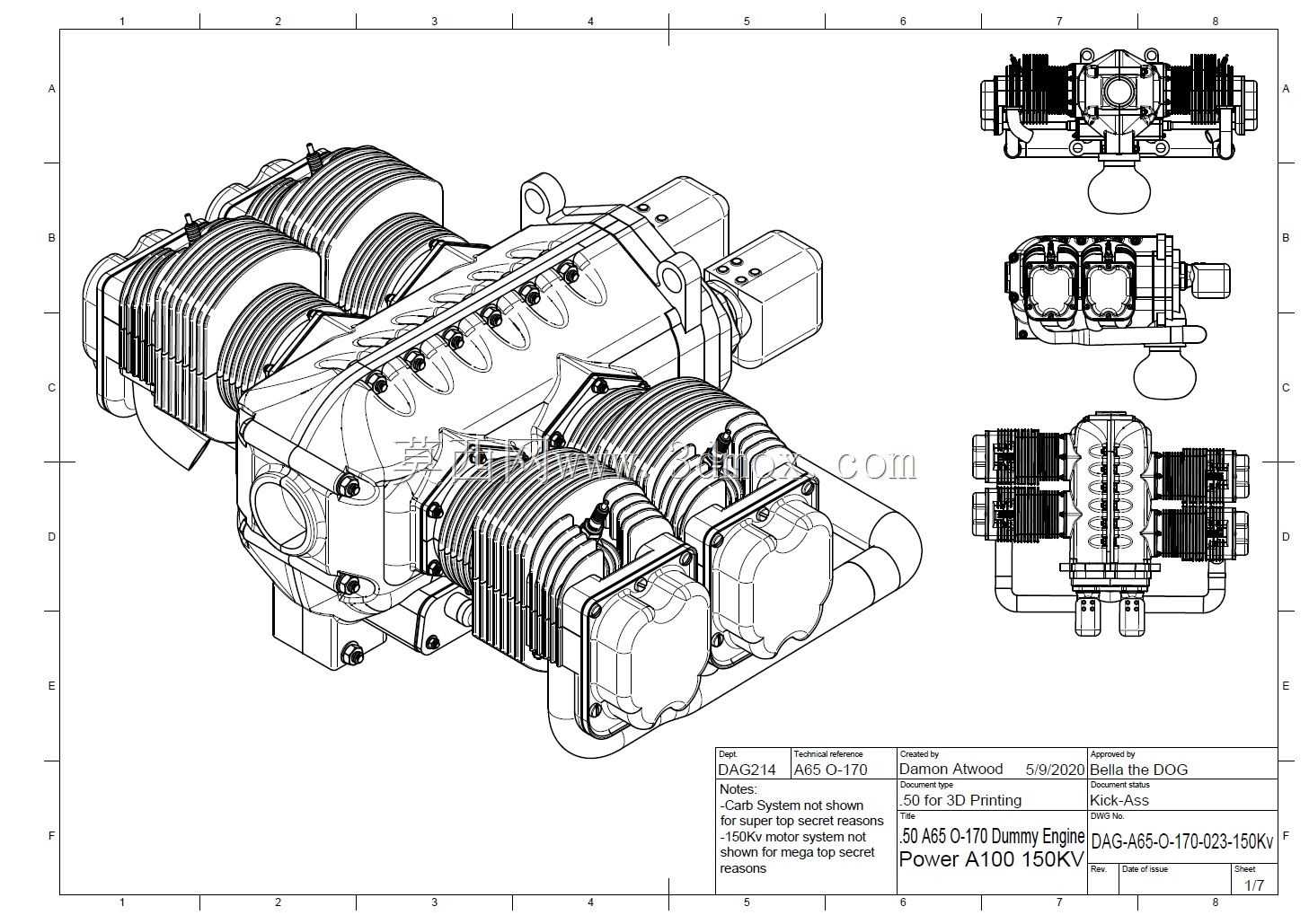

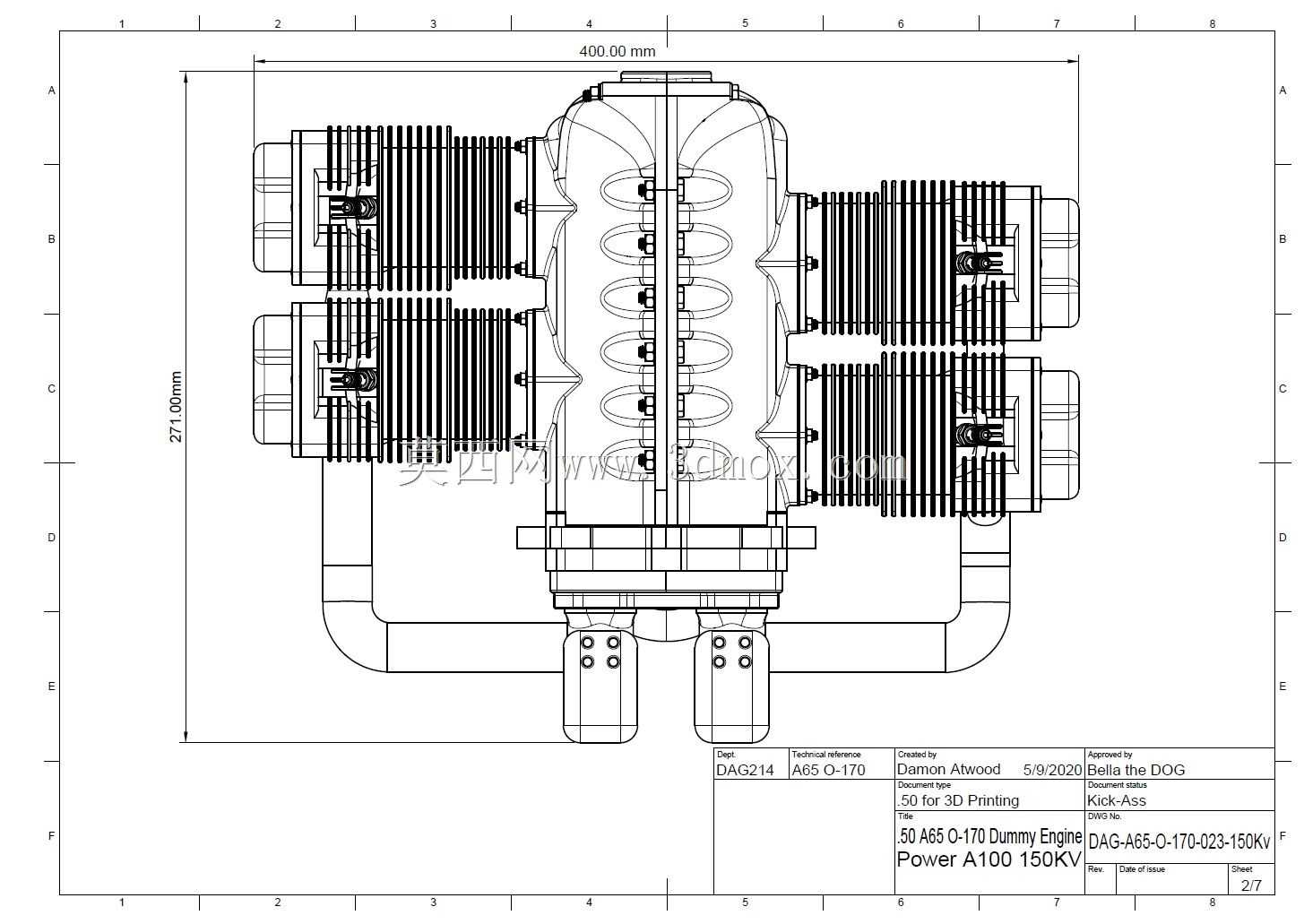

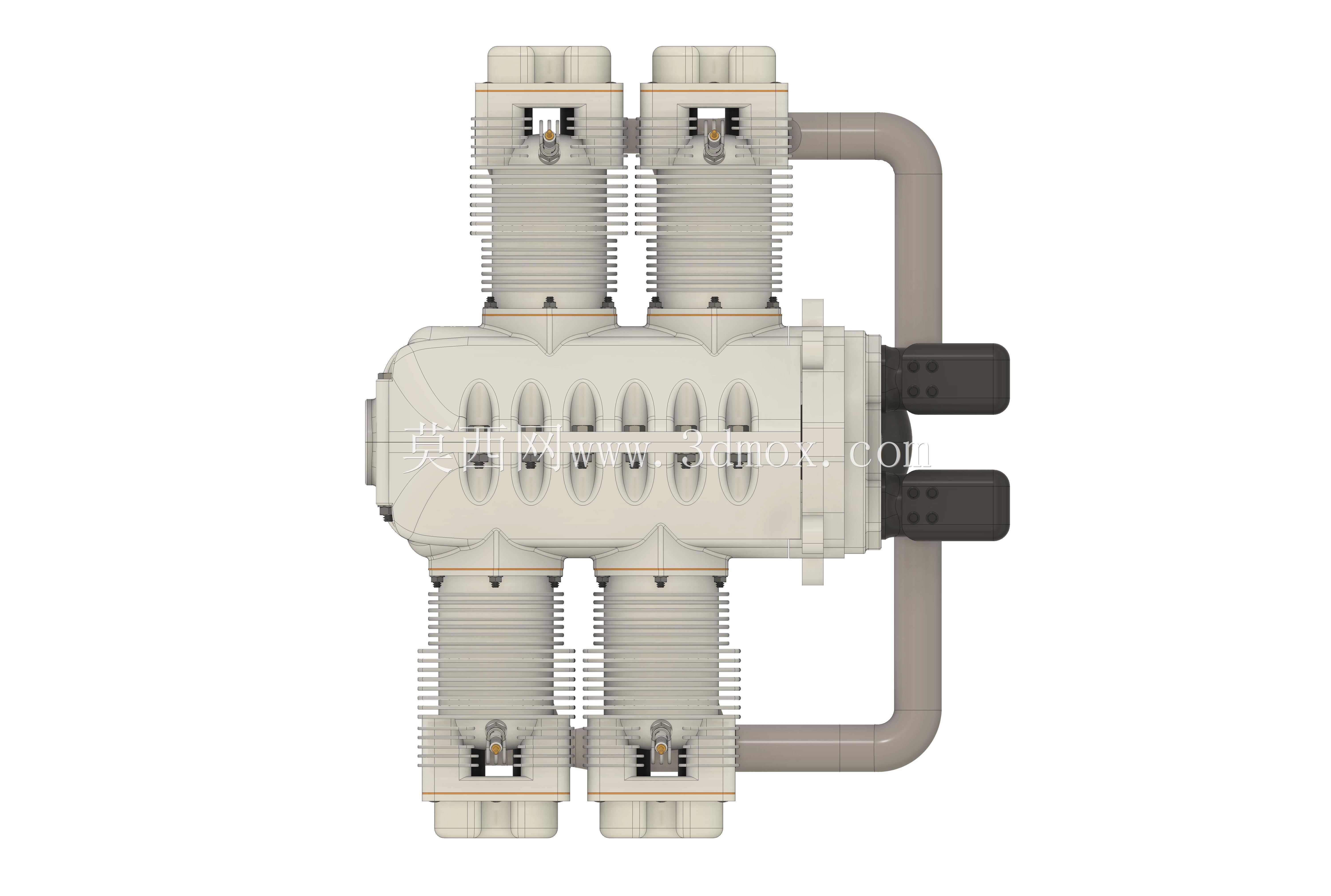

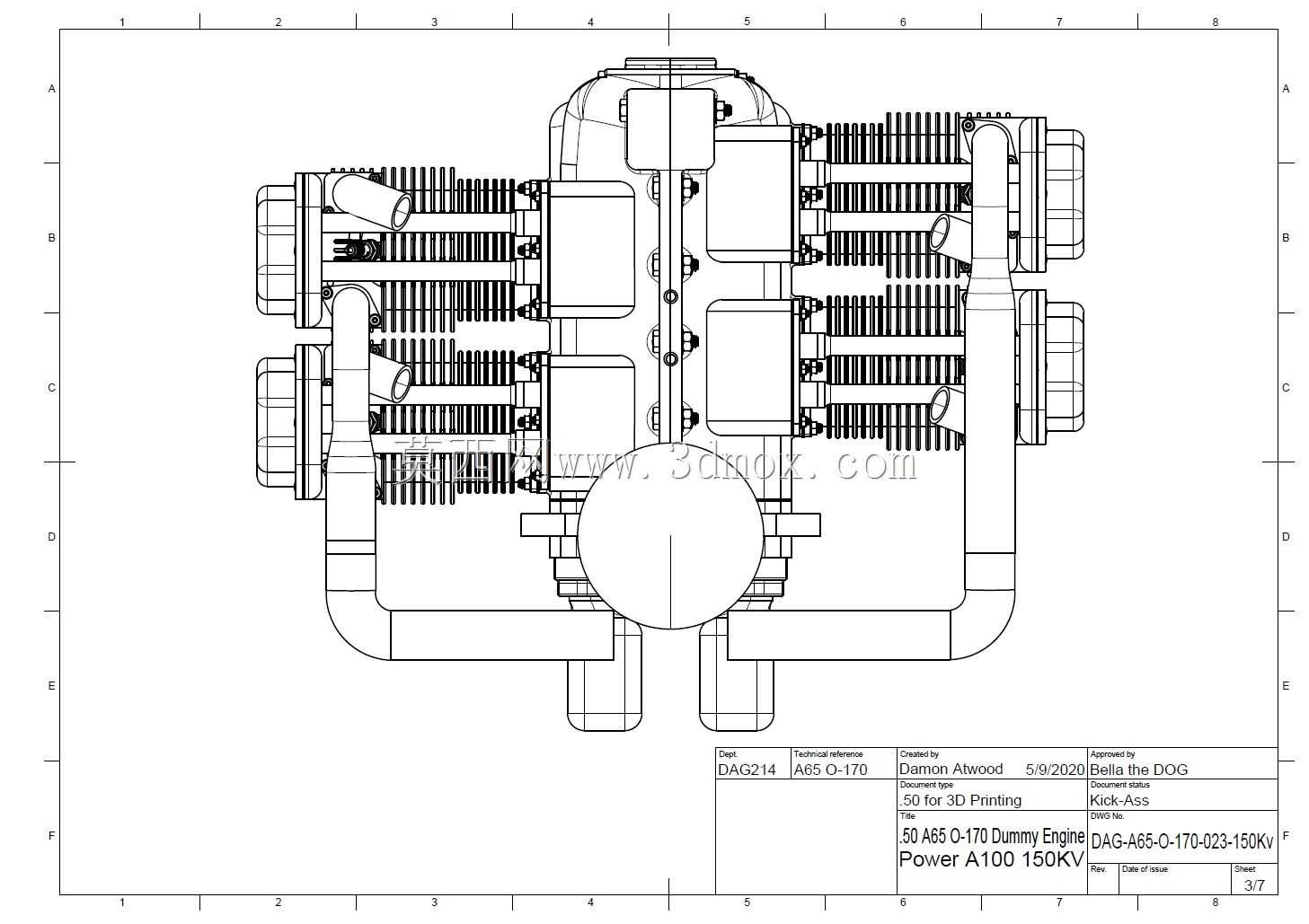

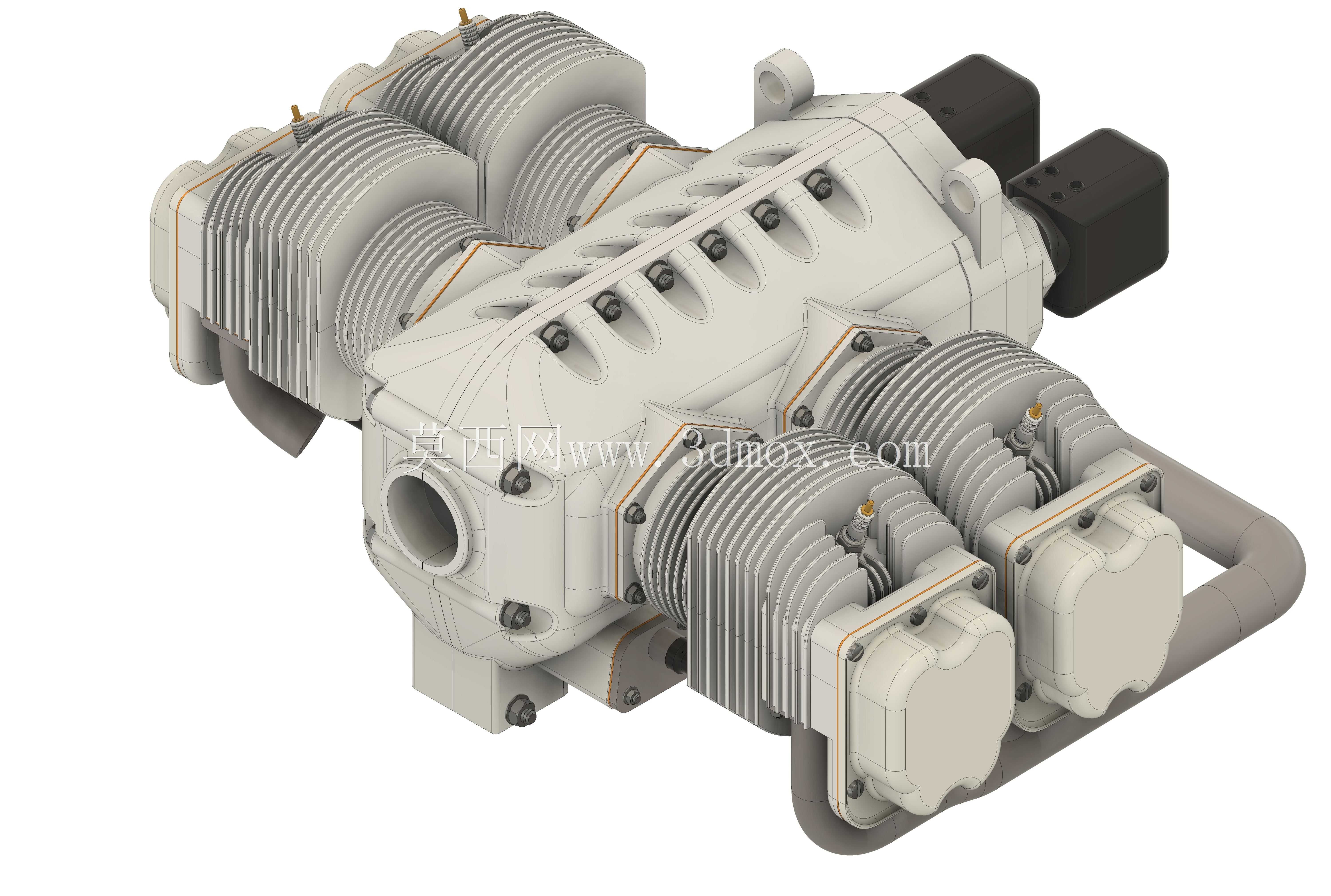

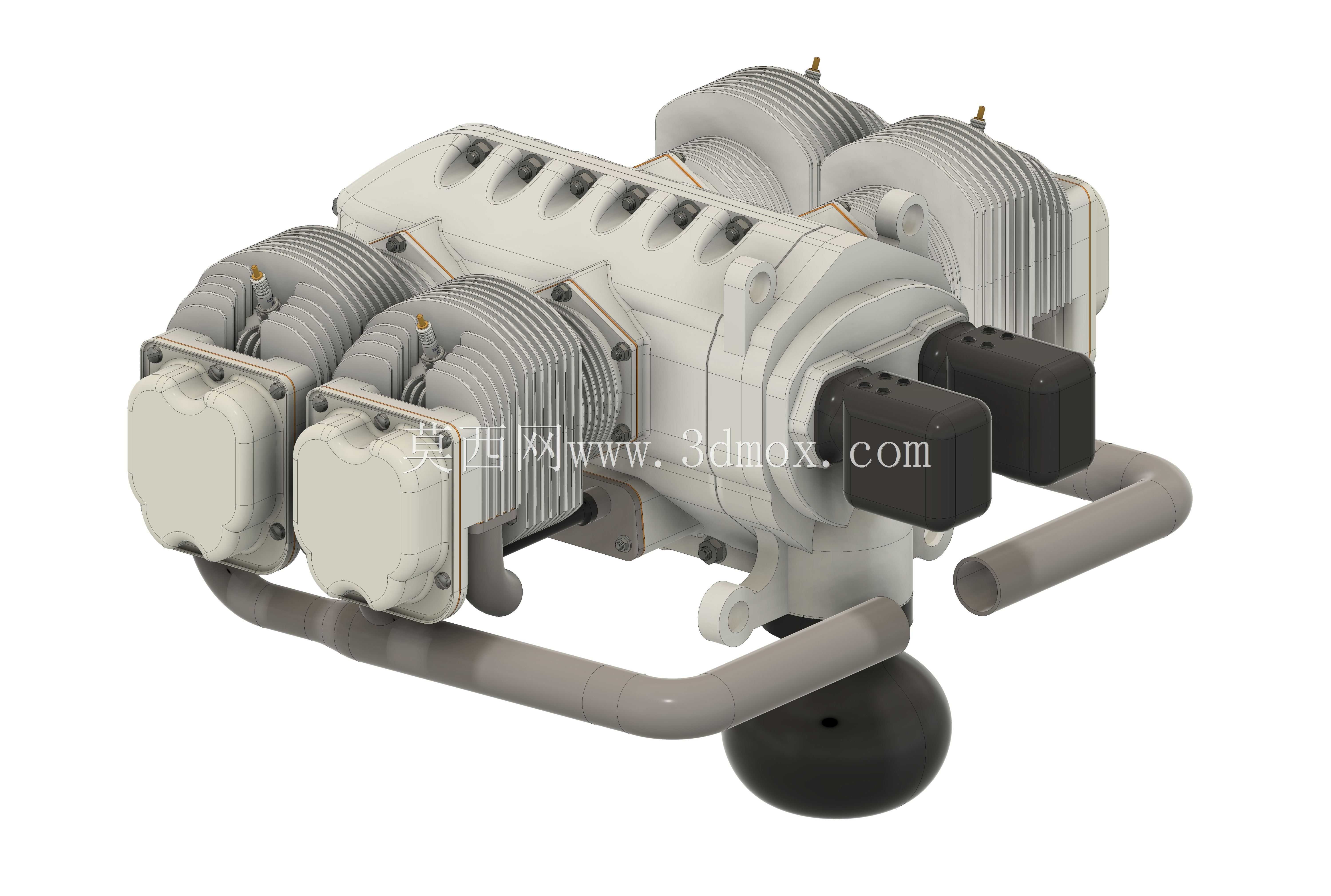

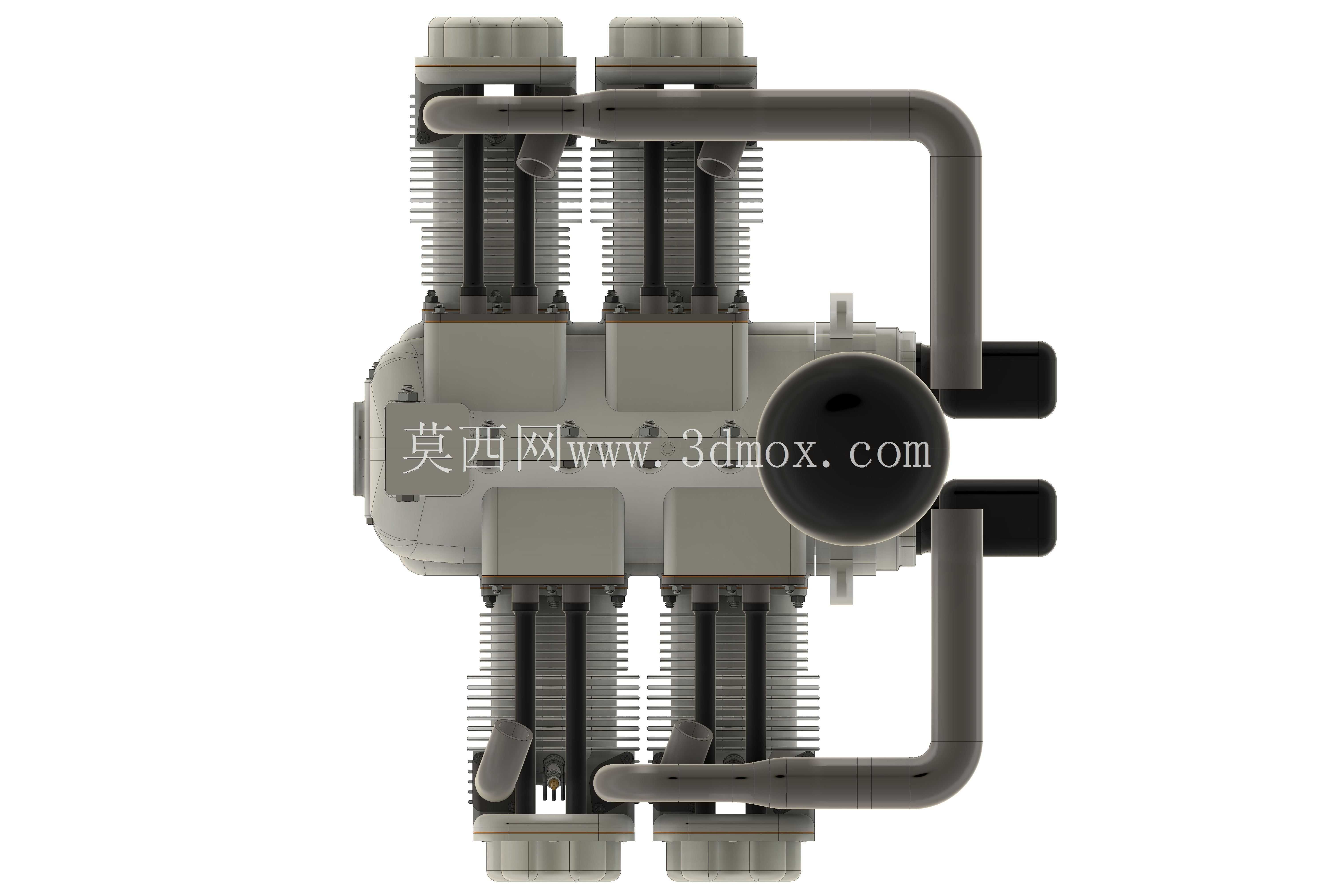

　　这款水平对置活塞航空动力单元，主要适配大比例像真RC航模的动力改装与像真细节还原场景，针对像真机舱内部空间的布局特性做了针对性的结构适配，区别于普通航模用单缸、直列双缸动力的突兀外形，水平对置的缸体布局可以完美匹配上单翼像真教练机的机头整流罩内部轮廓，不需要额外切削整流罩就能完成安装，同时对置缸体的往复惯性力可以相互抵消，运行时的整机振动幅度远小于同排量单缸动力，能降低航模飞行时机载摄像设备的画面抖动，也能减少振动对机身木结构、舵机连接点位的疲劳损伤。从结构设计逻辑来看，整个动力单元采用对称式布局，左右两侧各布置两组水平向外延伸的气缸，每组气缸都带有独立的散热鳍片结构，鳍片的间距、

　　厚度都参考了真实轻型航空发动机的散热参数做等比例缩放，保证航模飞行时迎面气流可以顺着鳍片间隙快速带走缸体热量，避免长时间大油门运行出现过热问题。缸头位置预留了火花塞安装位、进排气接口位，顶部的进气管路采用弧形走向设计，既避开了整流罩的安装干涉点，也能保证进气气流的顺畅度，管路的固定点位都做了加厚凸台处理，建模时对应实际安装的卡接、螺丝固定结构，方便后期3D打印制作实体样机时直接装配固定。安装边界方面，整个动力单元的核心安装基准位于曲轴箱中部的环形安装法兰，法兰上预留了周向均布的安装孔位，孔位间距匹配常规大比例航模的防火板安装标准，用户不需要额外打孔定位就能直接固定在航模防火板上；曲轴输出端的轴伸长度、

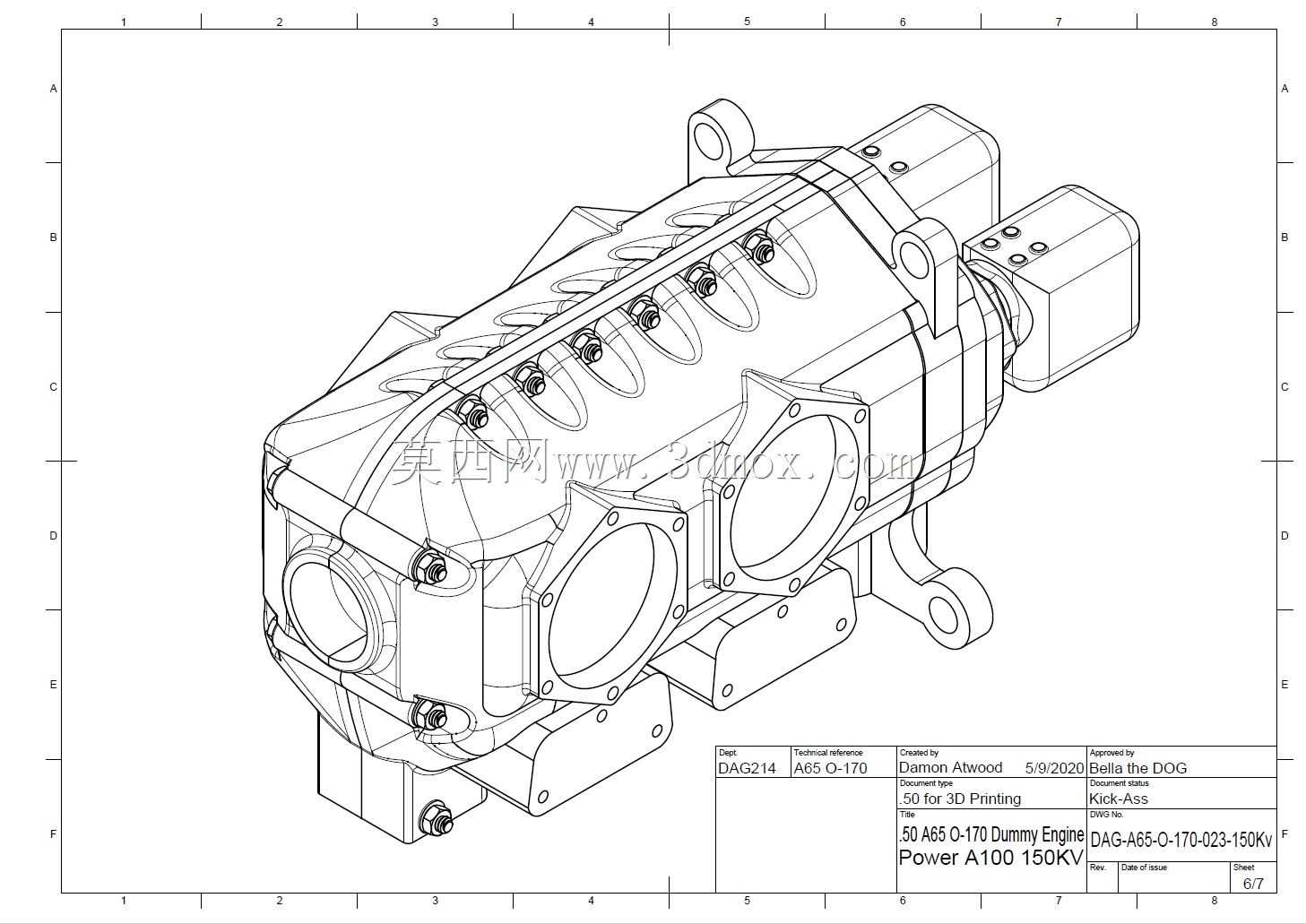

　　直径都参考了常用航模螺旋桨桨夹的安装尺寸，输出轴上带有定位平面，避免大油门时桨夹出现打滑移位。曲轴箱侧面设计了凸起的散热加强筋，既可以强化箱体的结构强度，也能增加箱体表面的散热面积，同时还原真实发动机的外观细节。顶部的化油器、点火模块的布局都避开了油箱、舵机的常规安装位置，不会和航模机身内部的油管路、舵机拉杆产生运动干涉，左右两侧的排气管路走向顺着缸体外侧延伸，排气出口朝向斜下方，避免排气油渍污染机身蒙皮。从实际使用场景来看，这款结构既可以作为静态像真航模的内舱细节展示件，也可以通过调整壁厚、材质参数后作为功能性动力单元的结构参考，建模时所有的配合面都预留了合理的装配间隙，比如活塞与缸壁的间隙、曲轴与轴承位的配合公差，

　　都参考小排量活塞发动机的常规配合标准设置，不需要二次调整尺寸就能直接拆分零件用于3D打印或者机加工制作。对置四缸的布局让整机的重心集中在曲轴箱中心线上，安装后可以让航模的重心更靠近机身中轴线，减少飞行时的偏航力矩，降低舵面的配平压力，相比同排量的星型发动机，这款水平对置结构的迎风面积更小，飞行时的空气阻力更低，更适配像真幼兽这类上单翼低速航模的飞行特性。缸体的散热鳍片做了圆角过渡处理，既避免应力集中导致的零件断裂，也更贴近真实航空发动机的加工工艺特征，所有外部管路的固定卡箍位置都做了对应的卡槽结构，装配时不需要额外做定位标记就能快速找准管路安装位置。
