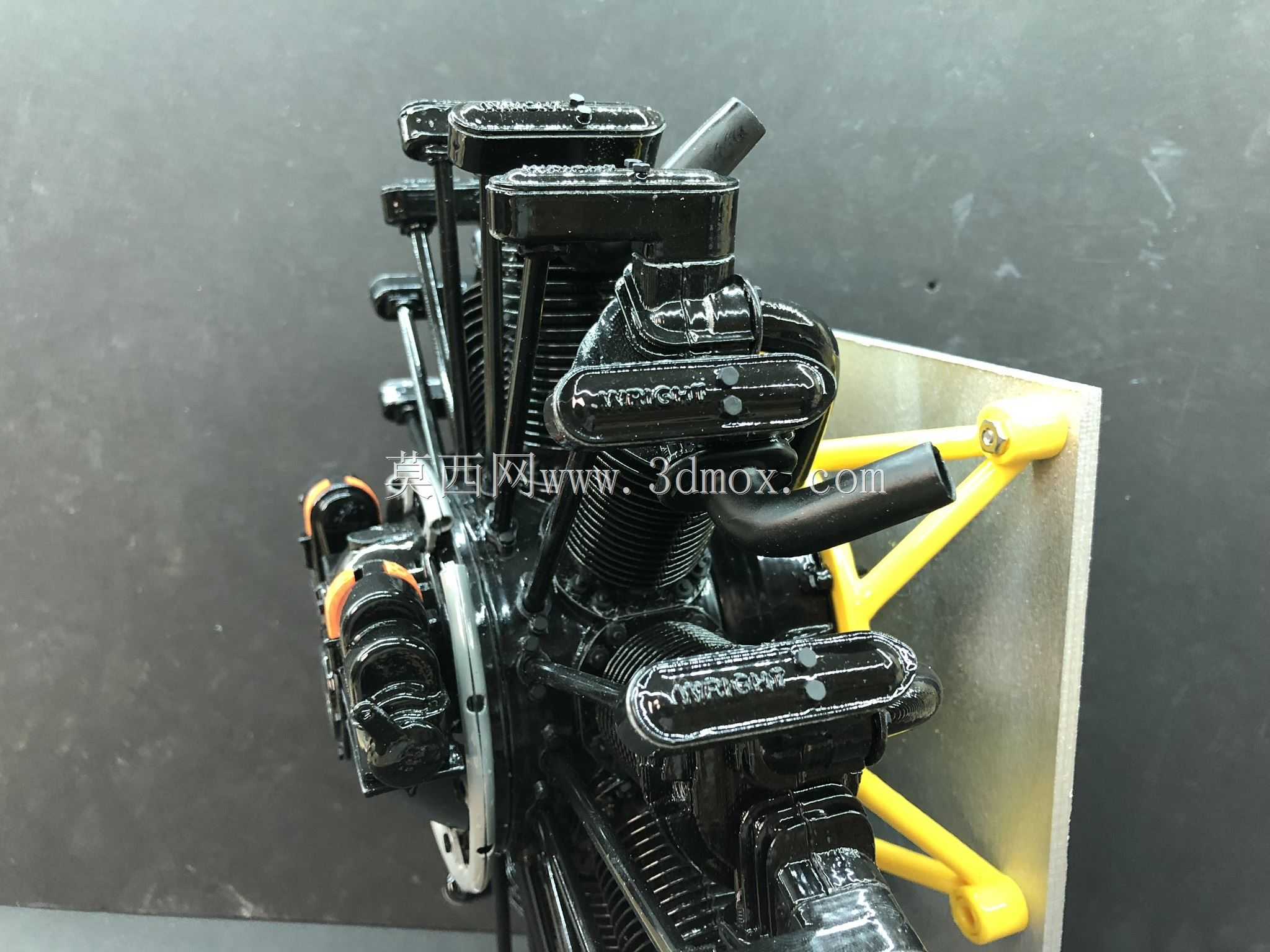

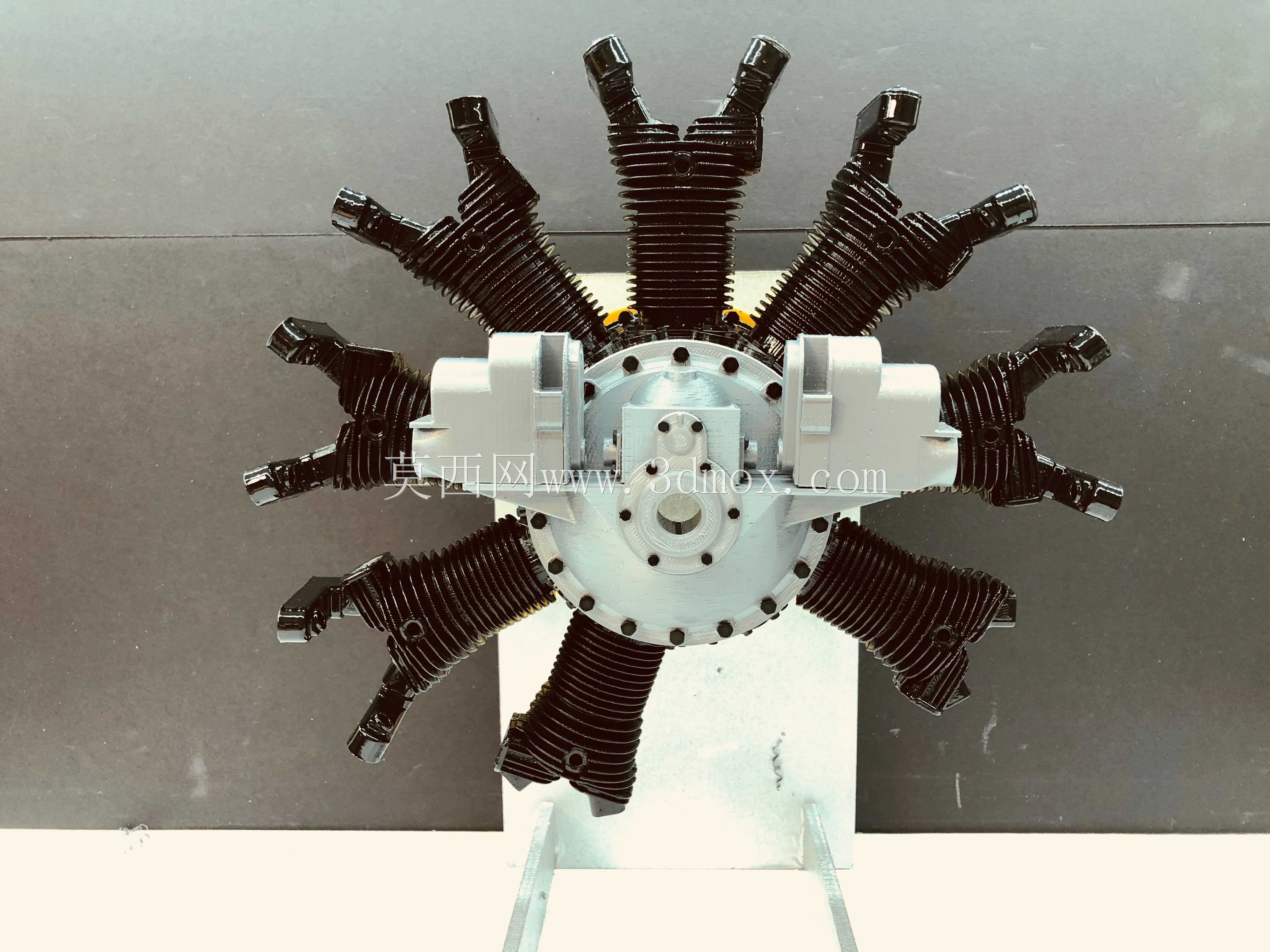

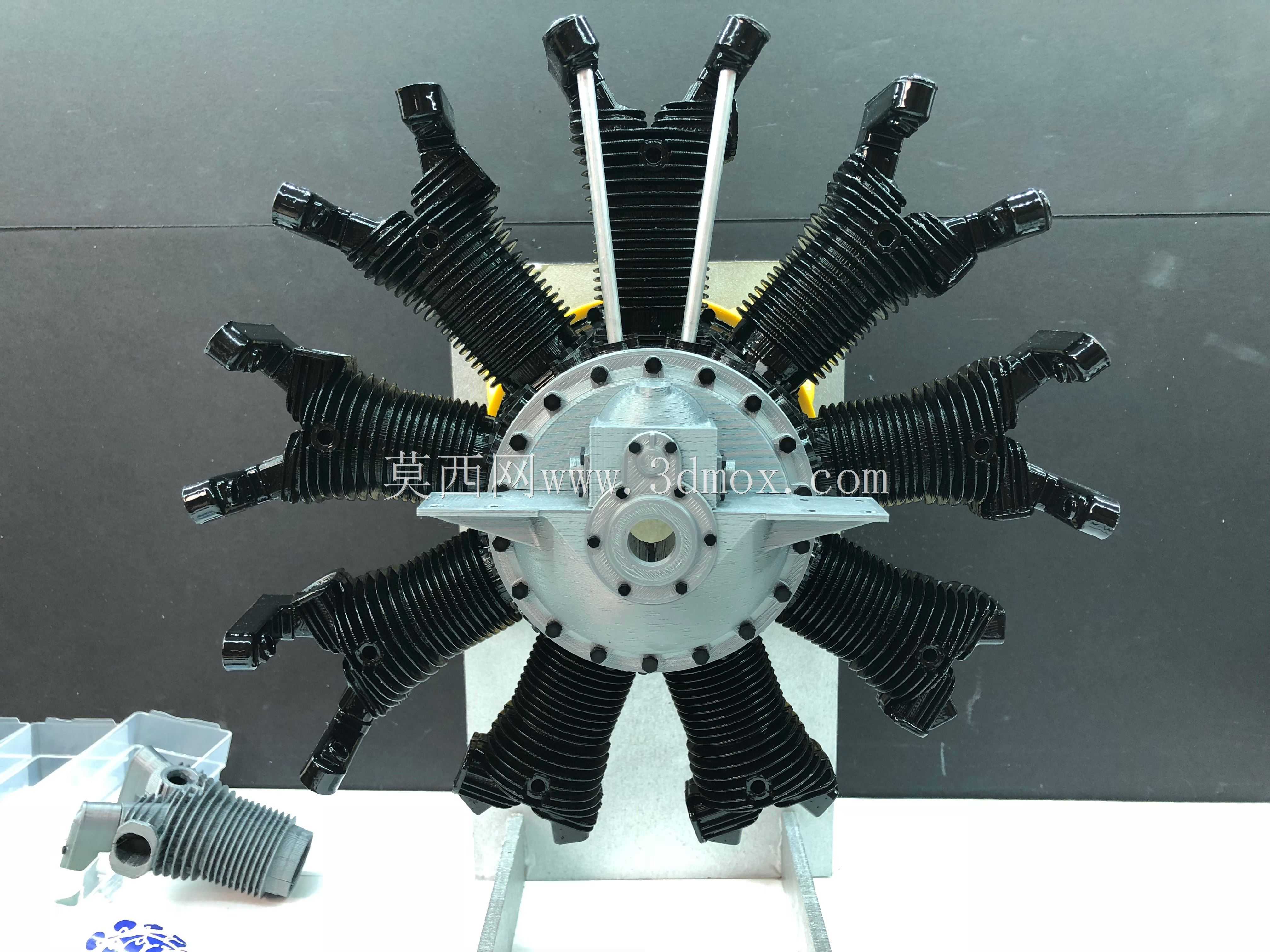

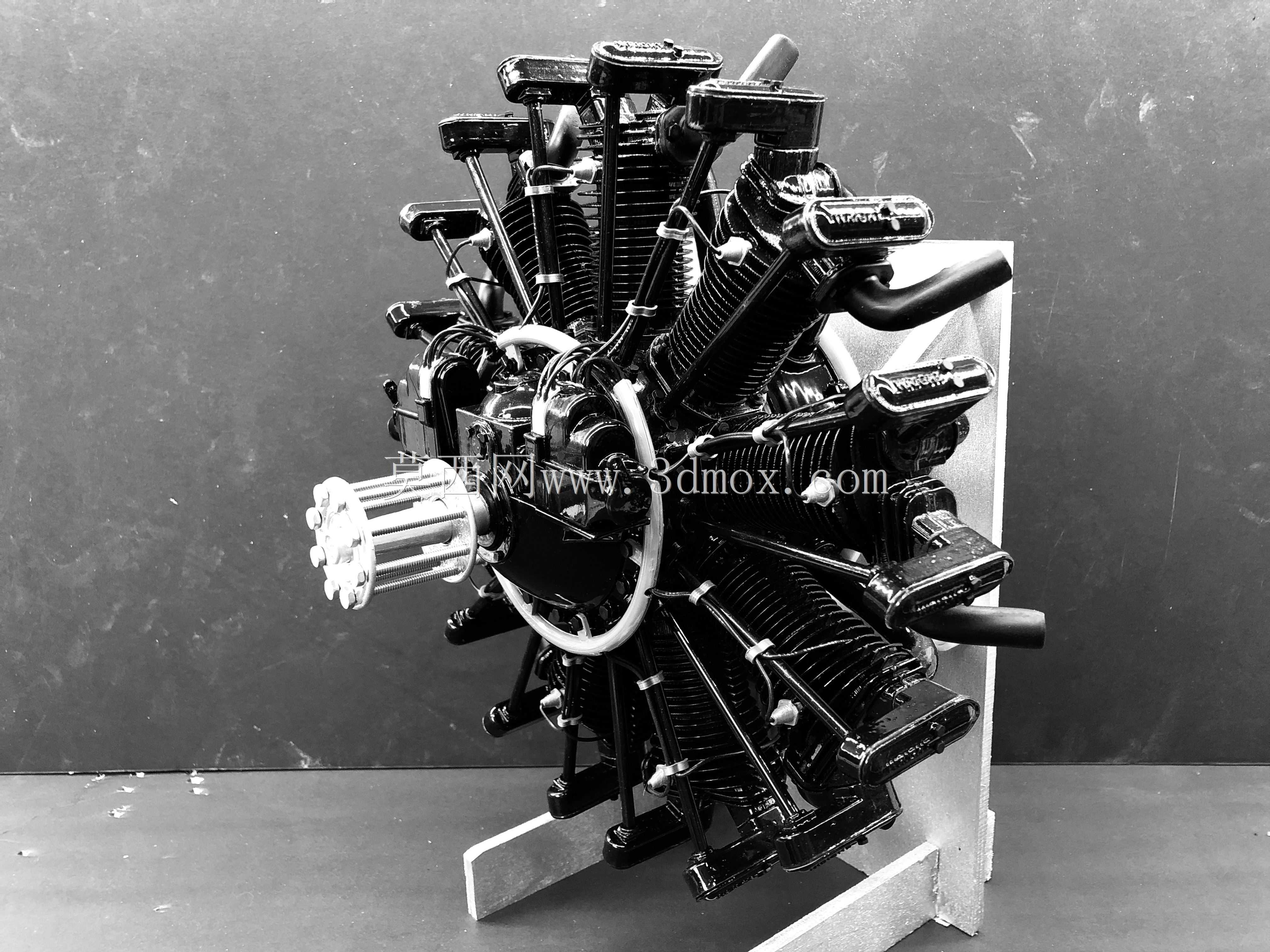

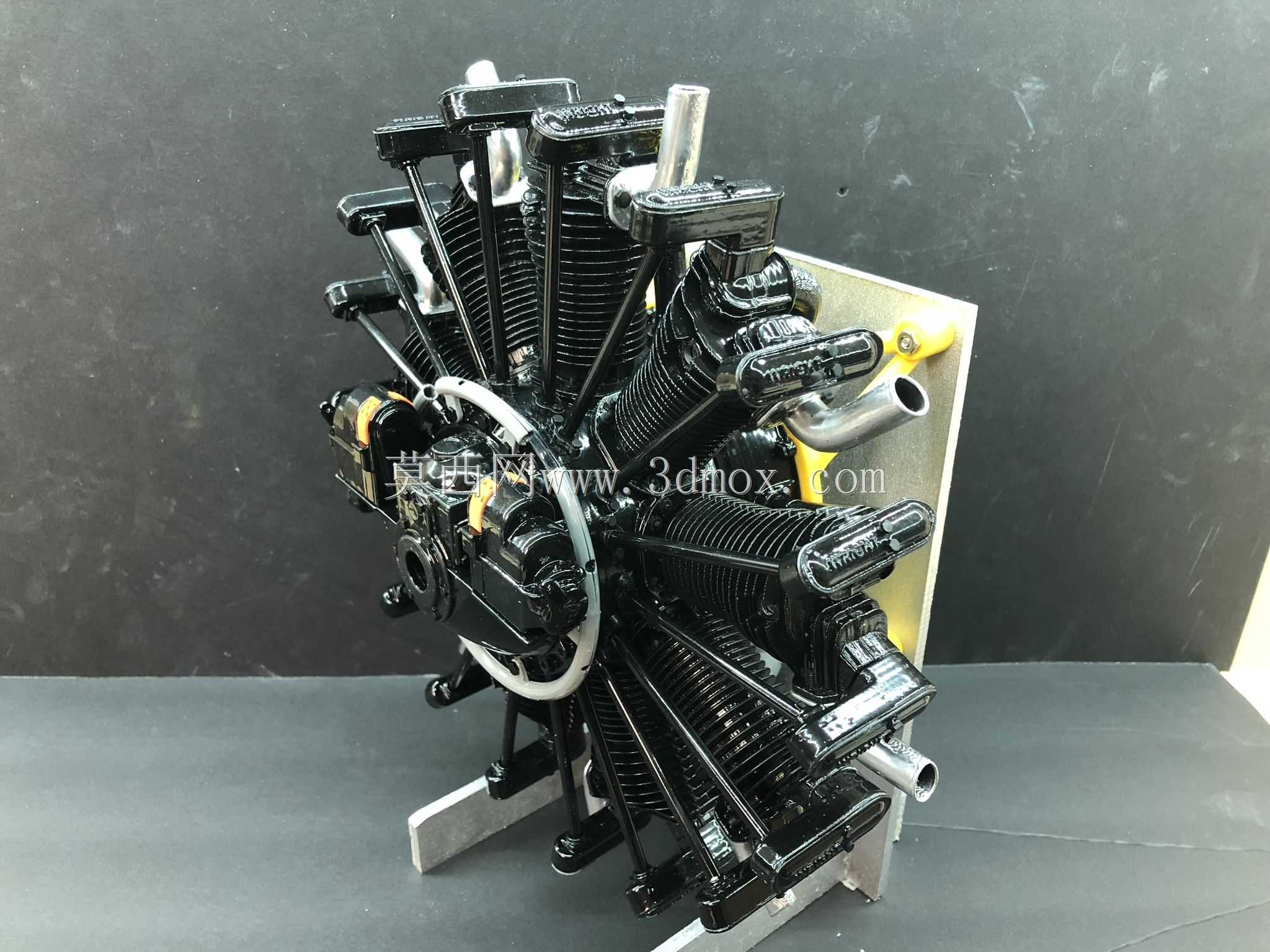

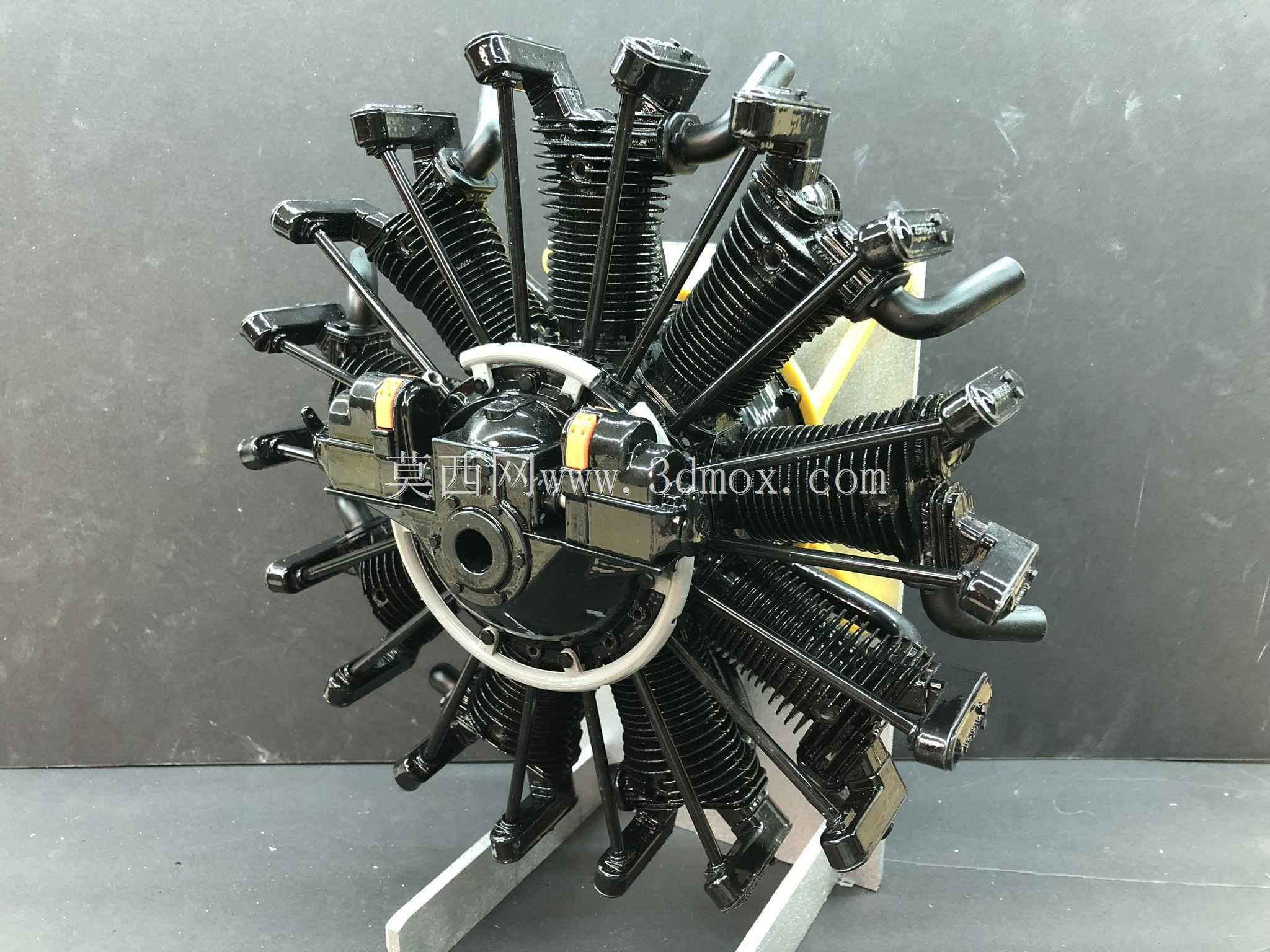

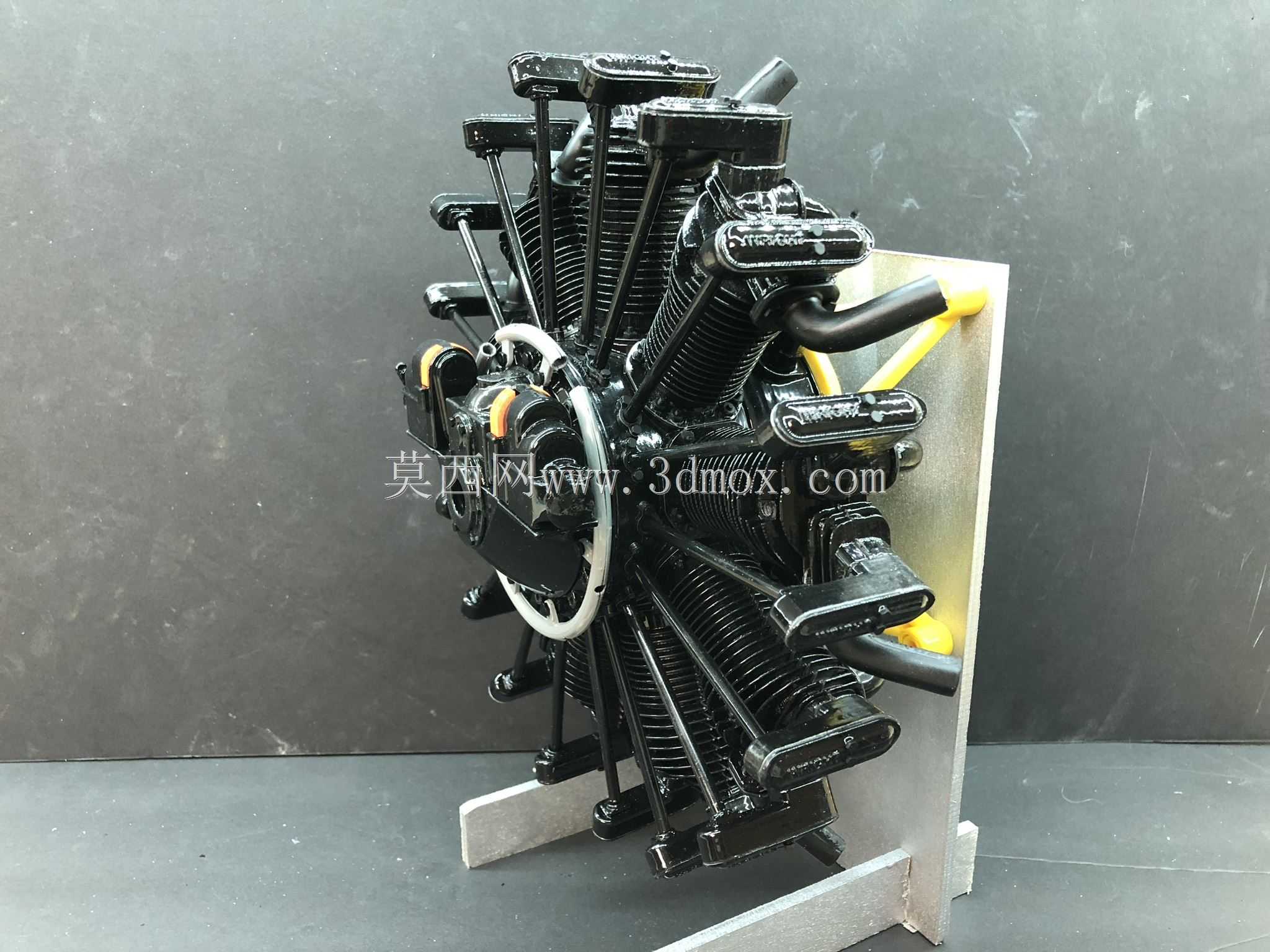

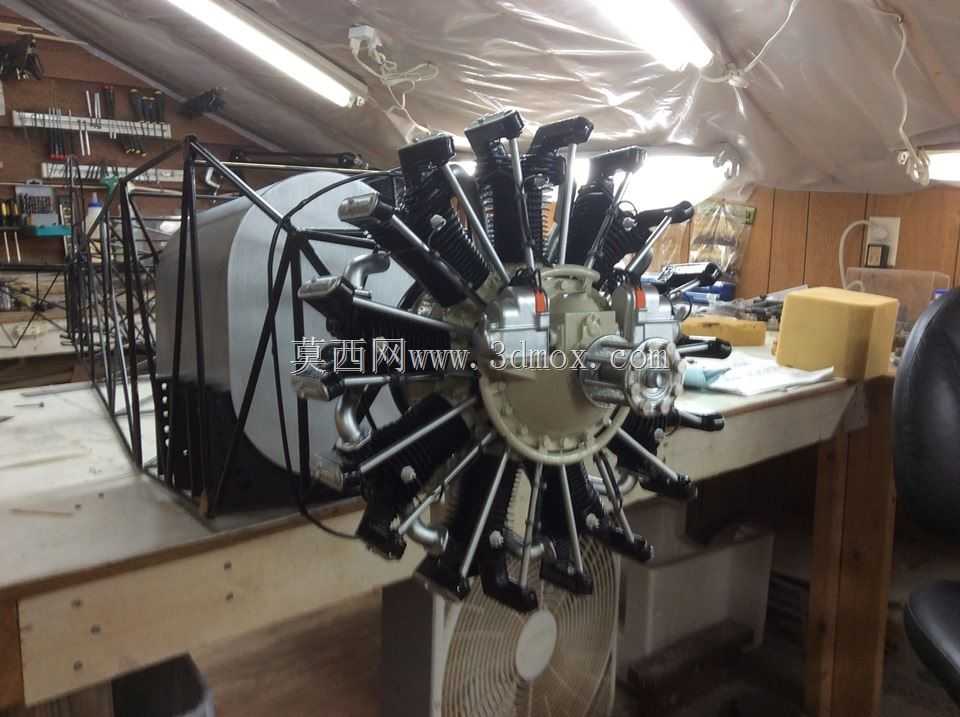

莱特R-790旋风J5星型航空发动机结构

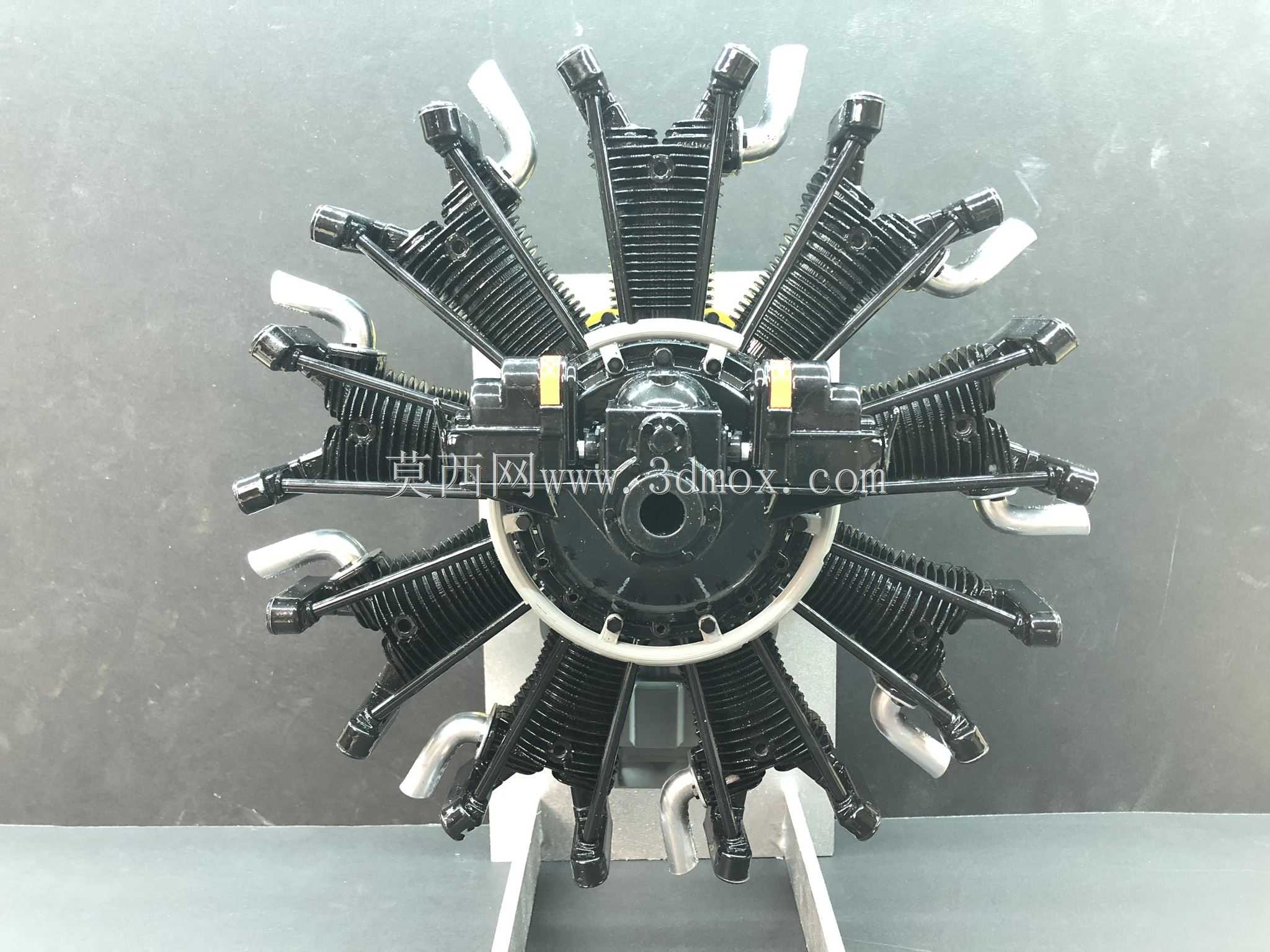

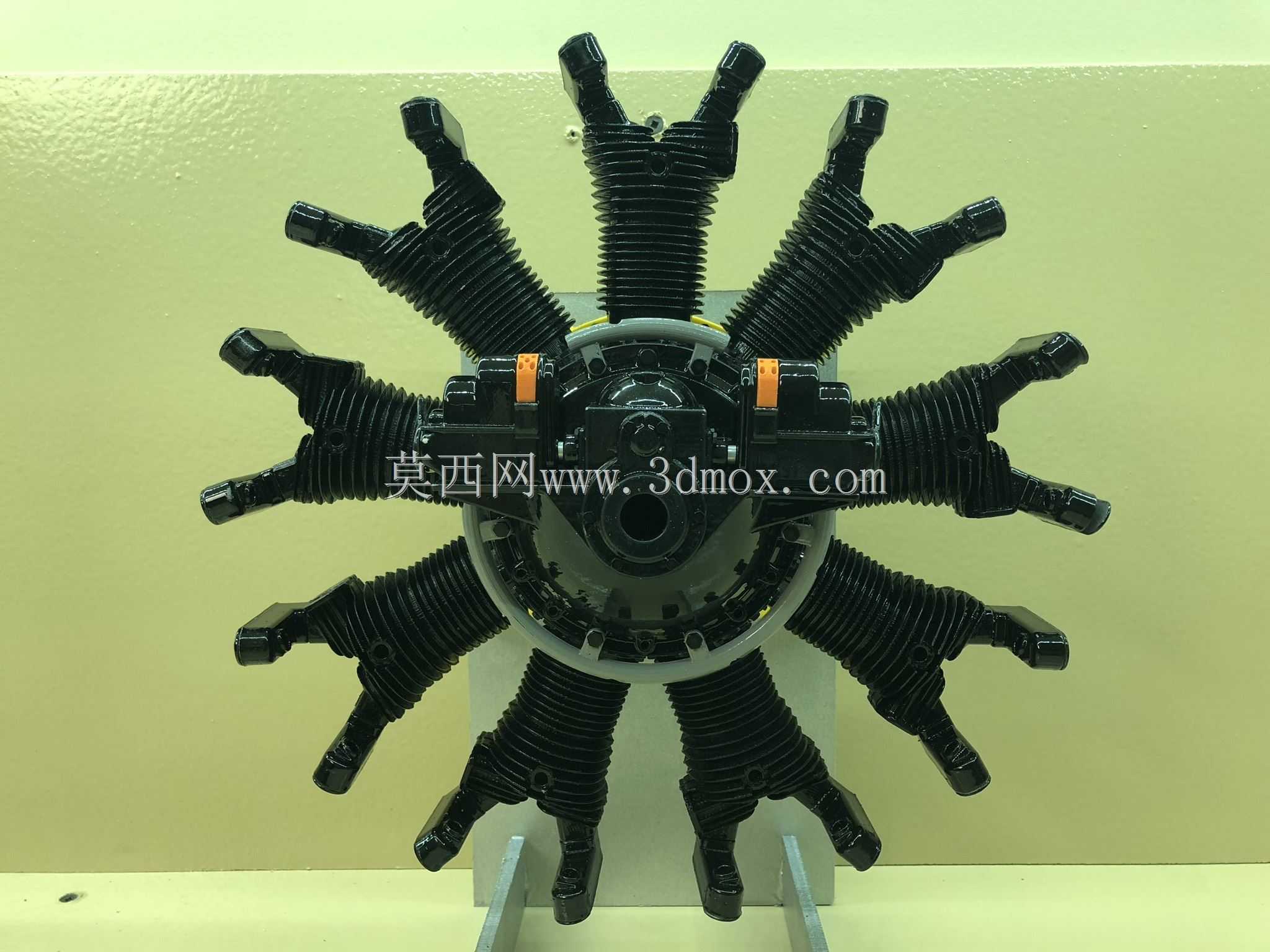

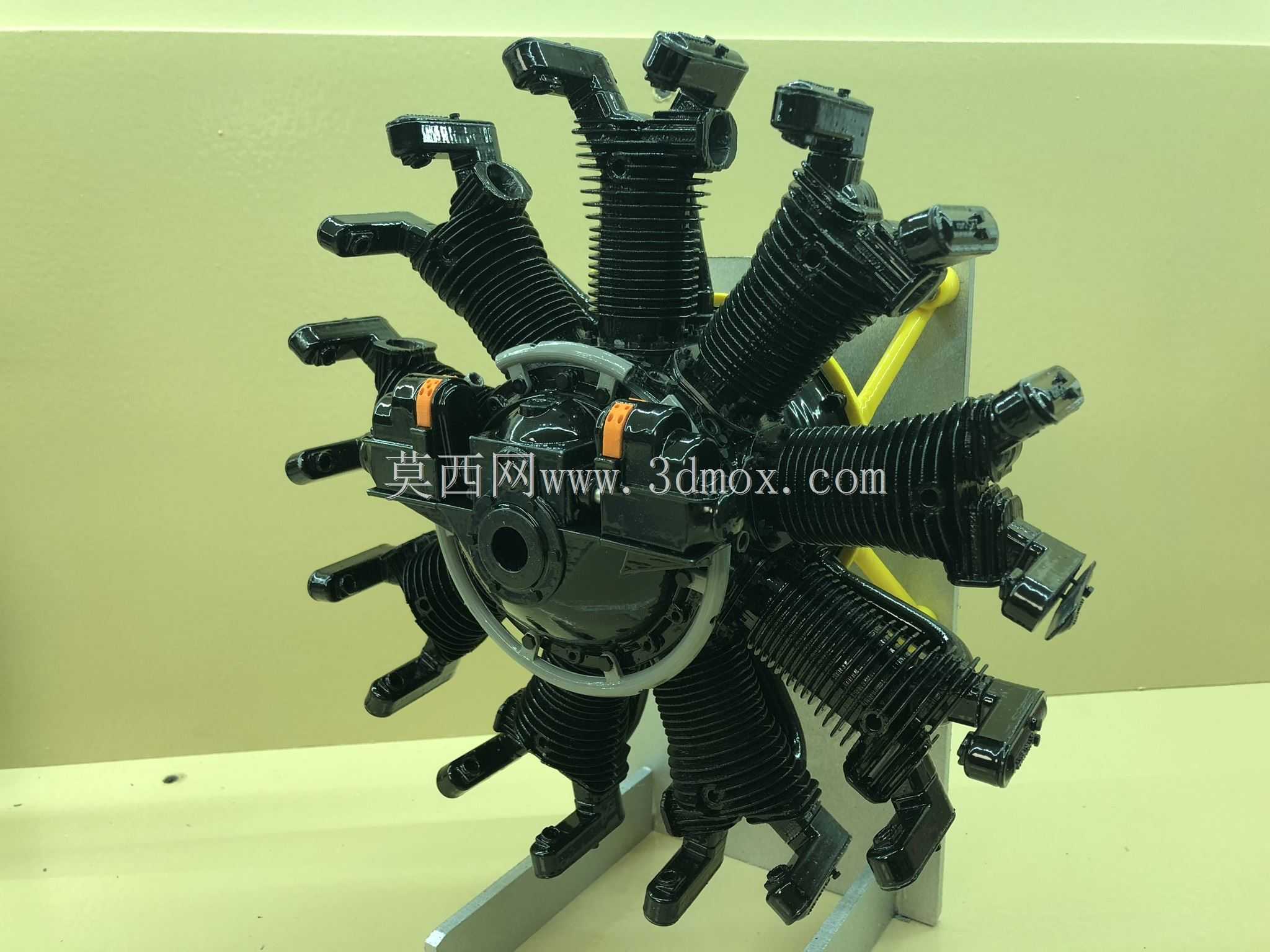

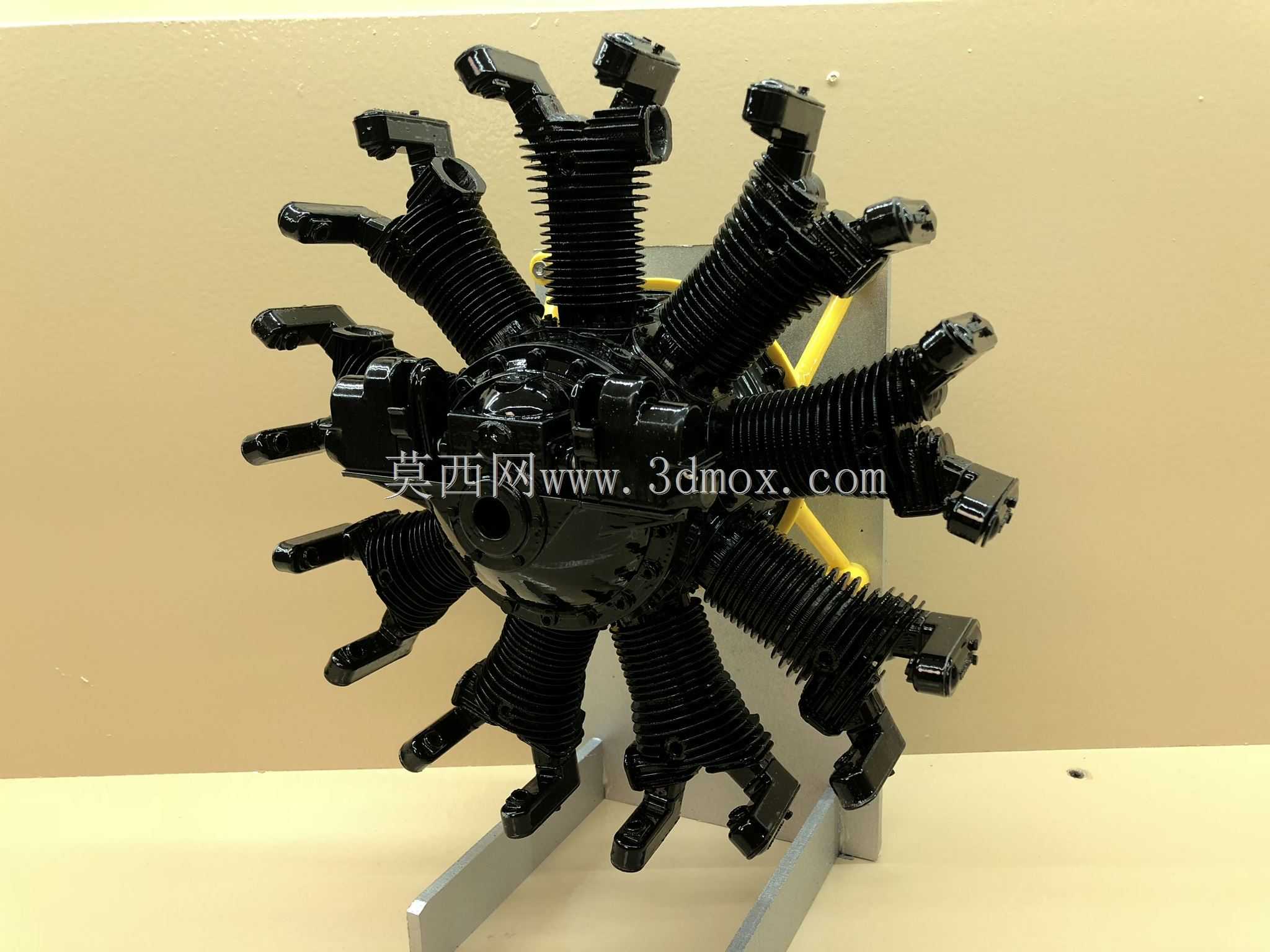

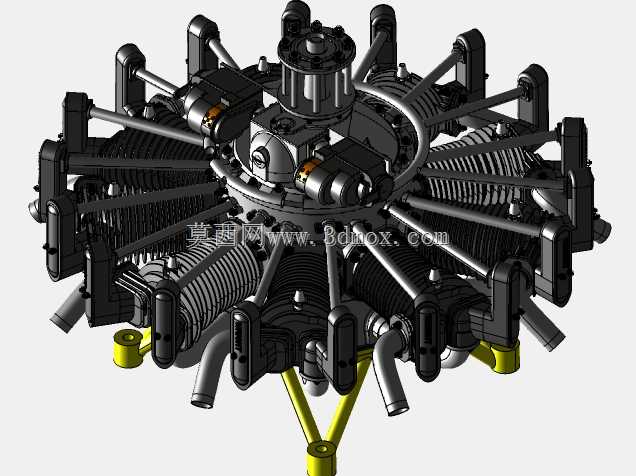

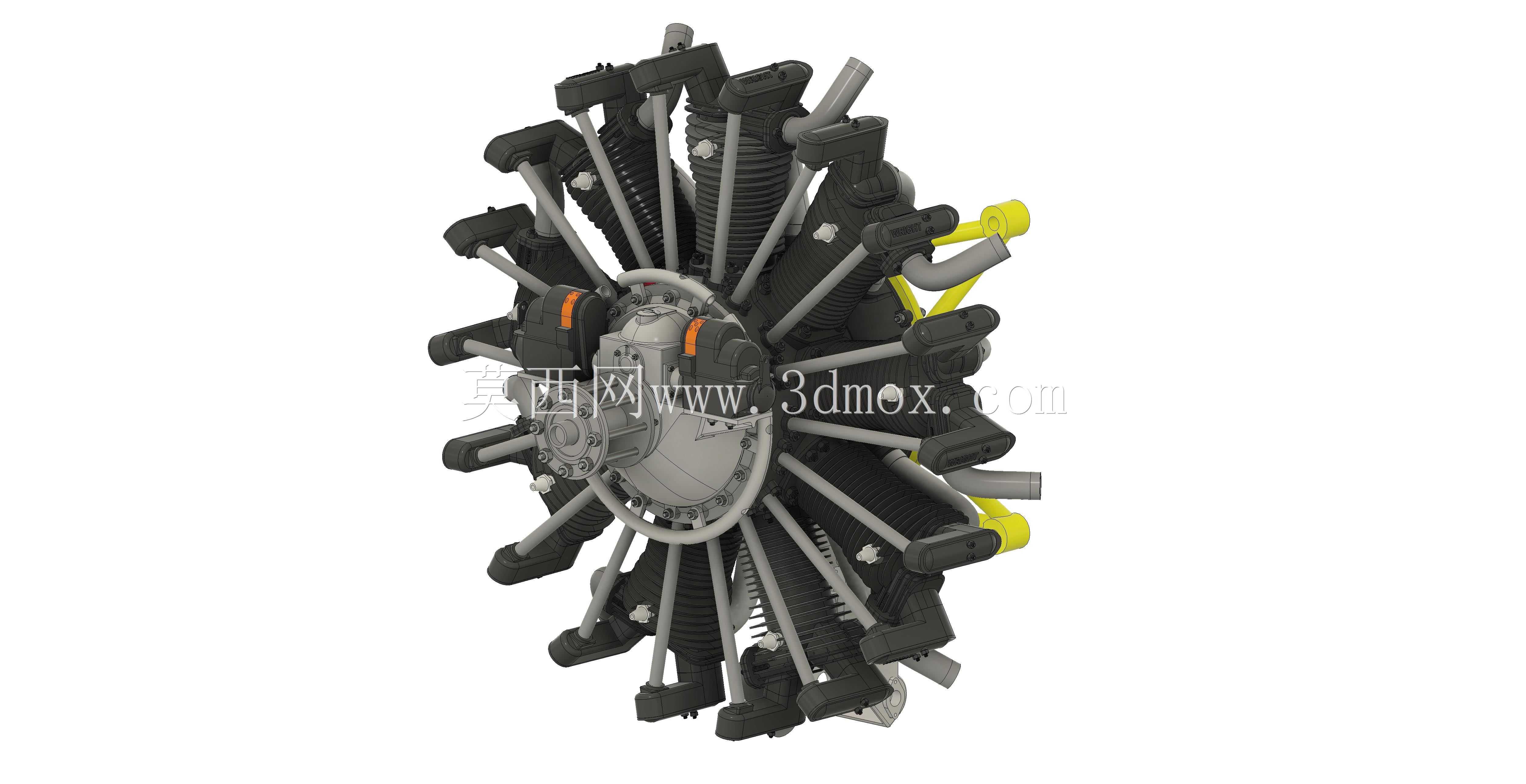

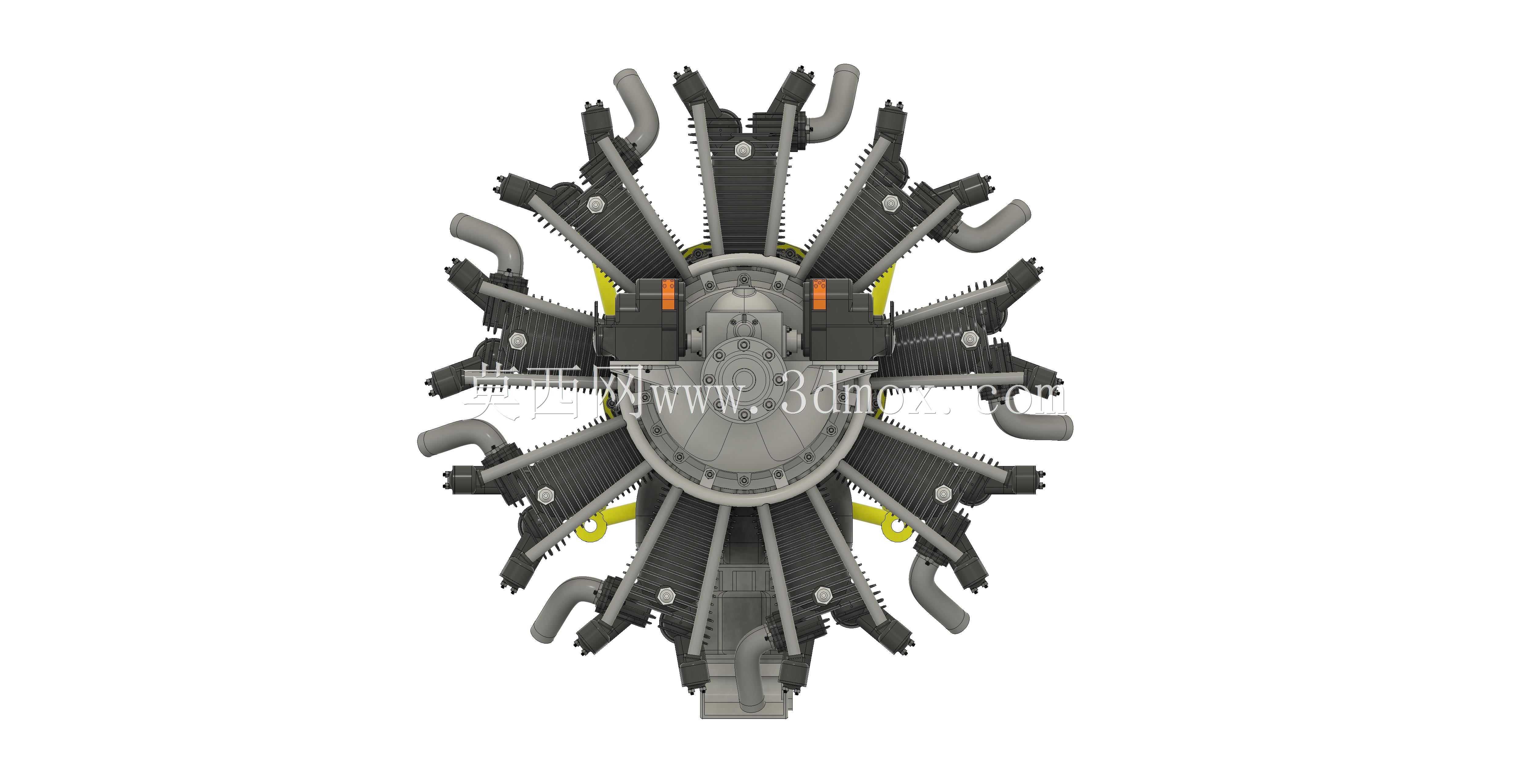

　　这款星型活塞航空动力装置，核心定位为轻型通用航空器提供可靠的往复式动力输出，在通航领域的初级教练机、小型农用作业机、复古特技飞行器上有着长期的应用积淀，其径向排布的气缸结构天生适配风冷散热需求，不需要额外布置复杂的液冷管路与散热组件，能大幅降低动力系统的整体重量与维护复杂度，非常适合低空低速、起降频次高的作业场景。从结构设计逻辑来看，多缸径向围绕中心曲轴箱布置的方案，能让每一个气缸都直接暴露在迎面气流中，飞行过程中高速流过的空气可以直接带走气缸散热鳍片上的工作热量，即便在地面怠速阶段，配合导流罩的气流组织也能维持合理的工作温度区间，不会出现液冷系统常见的管路渗漏、冷却液失效、水泵故障等衍生问题。中心曲轴采用单曲柄多连杆的铰接结构，

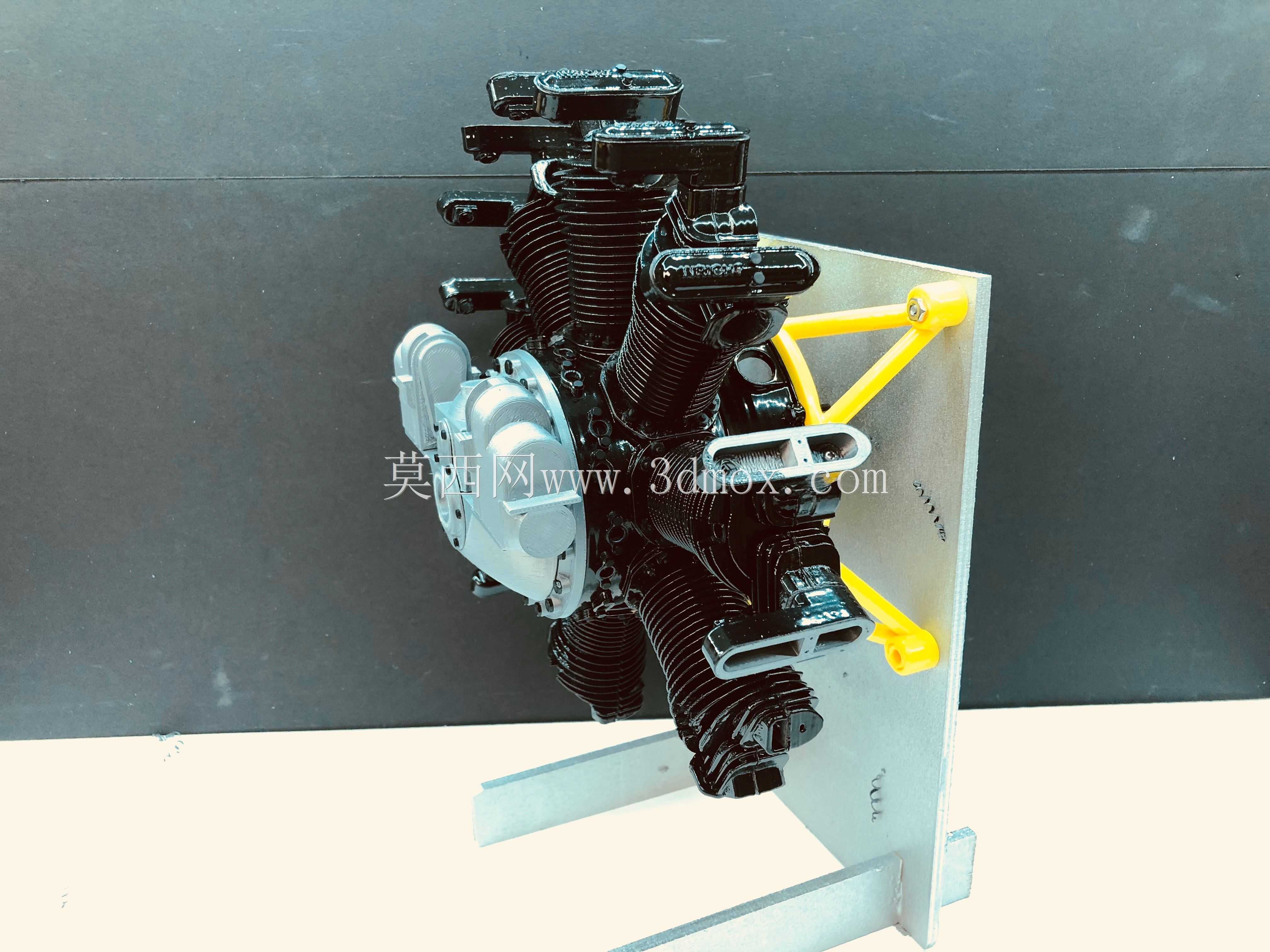

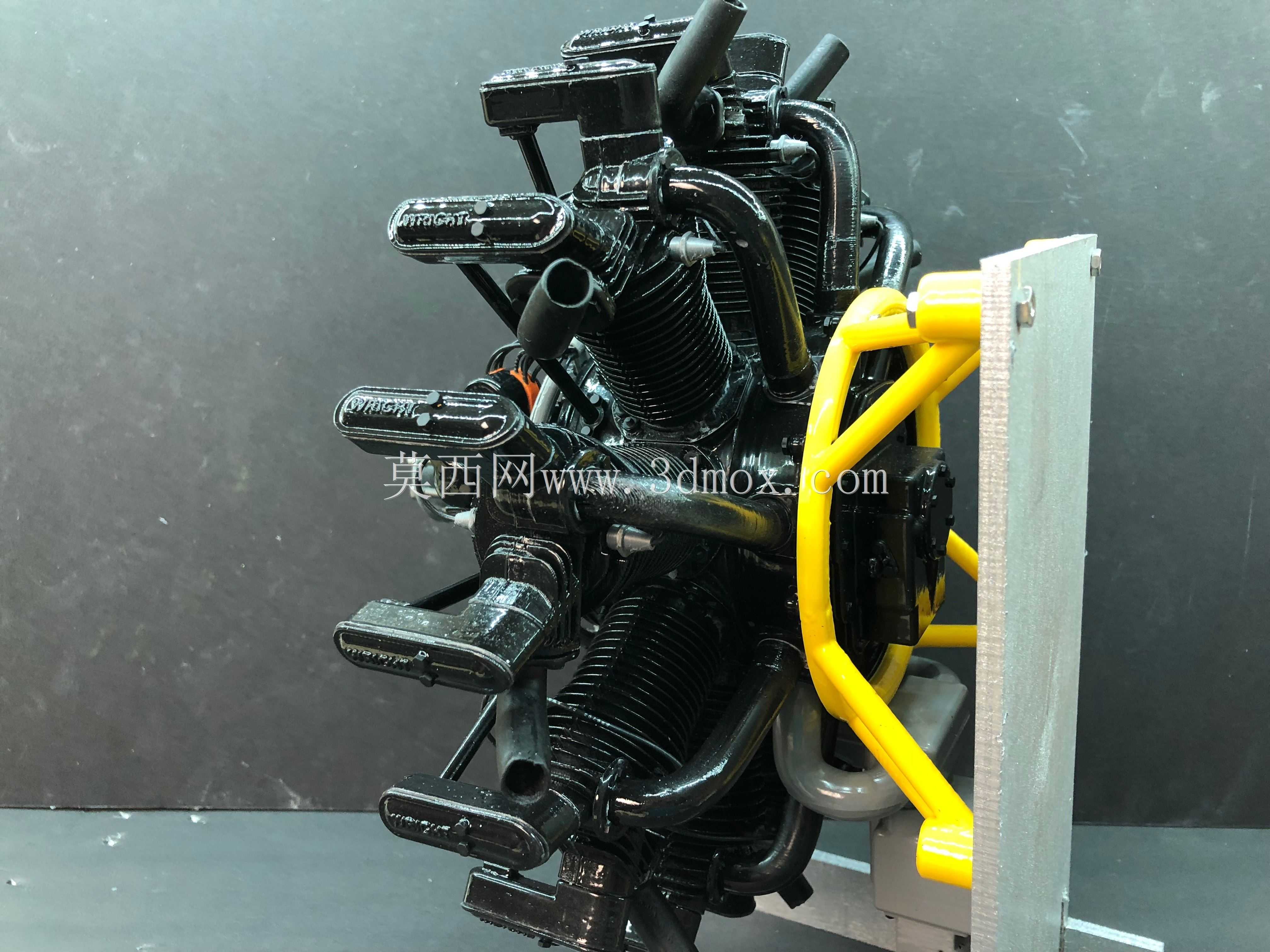

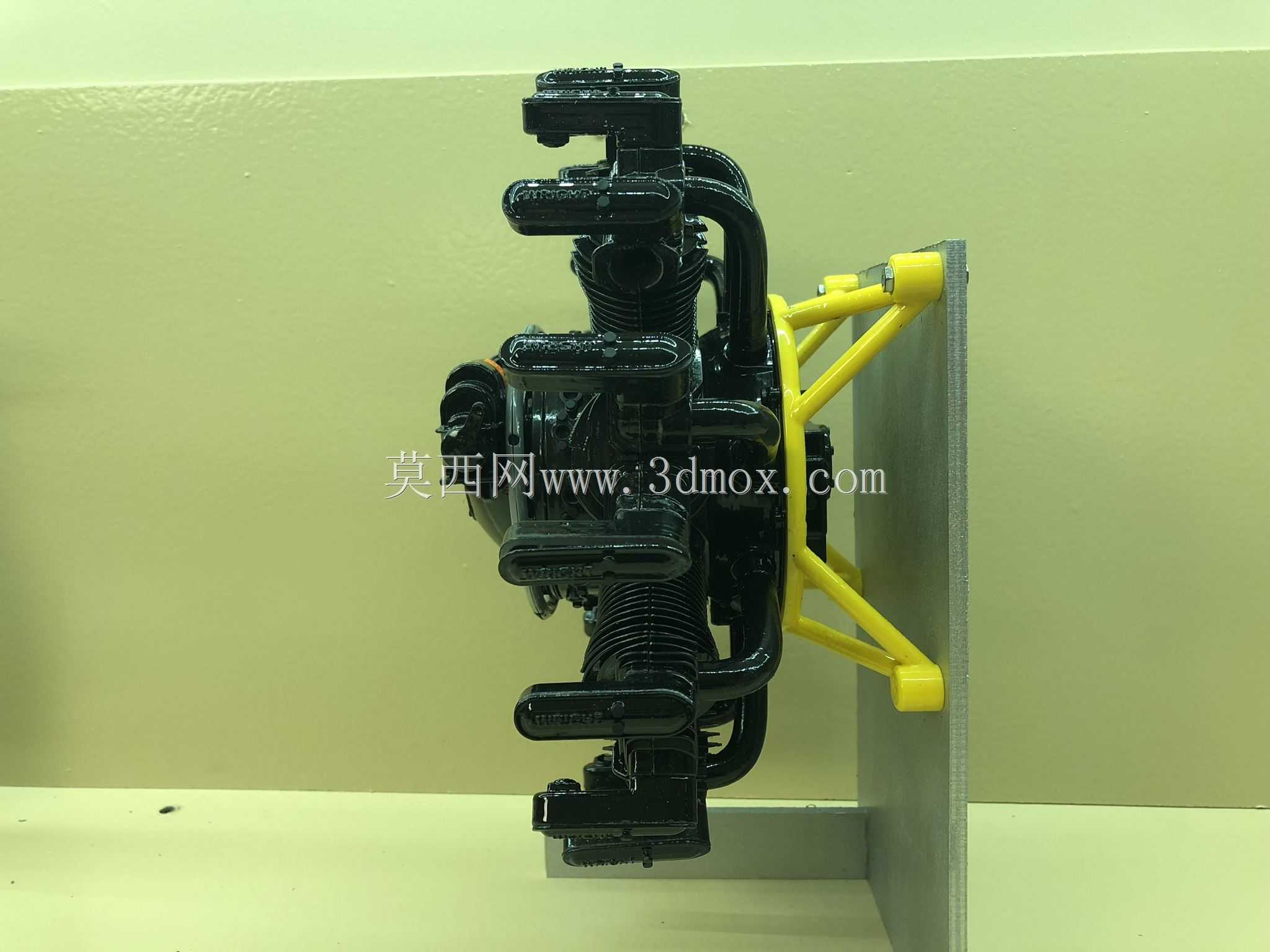

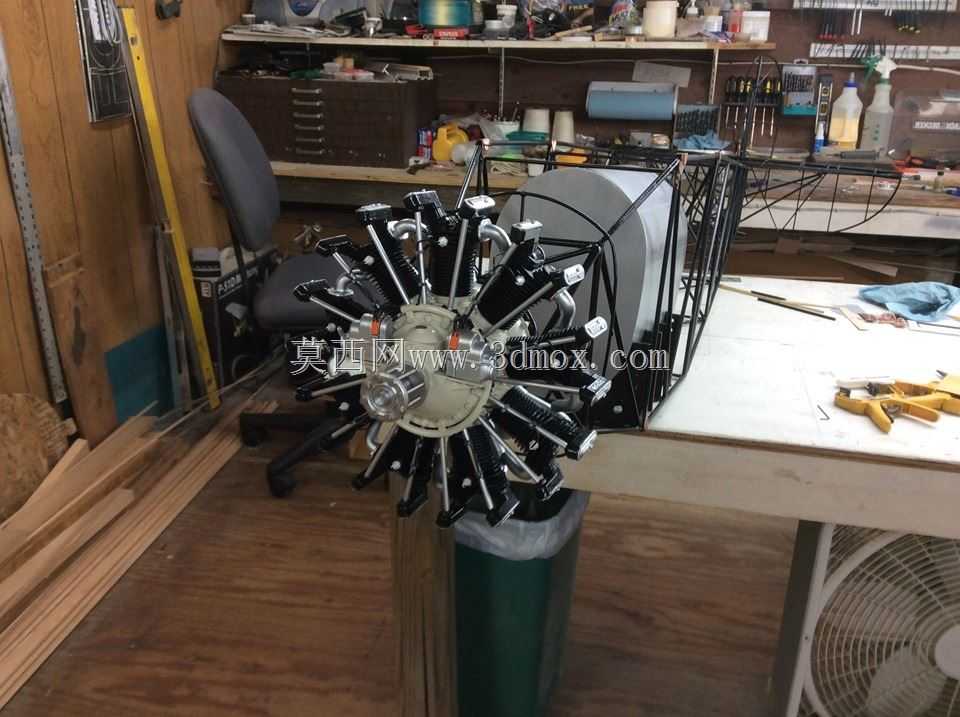

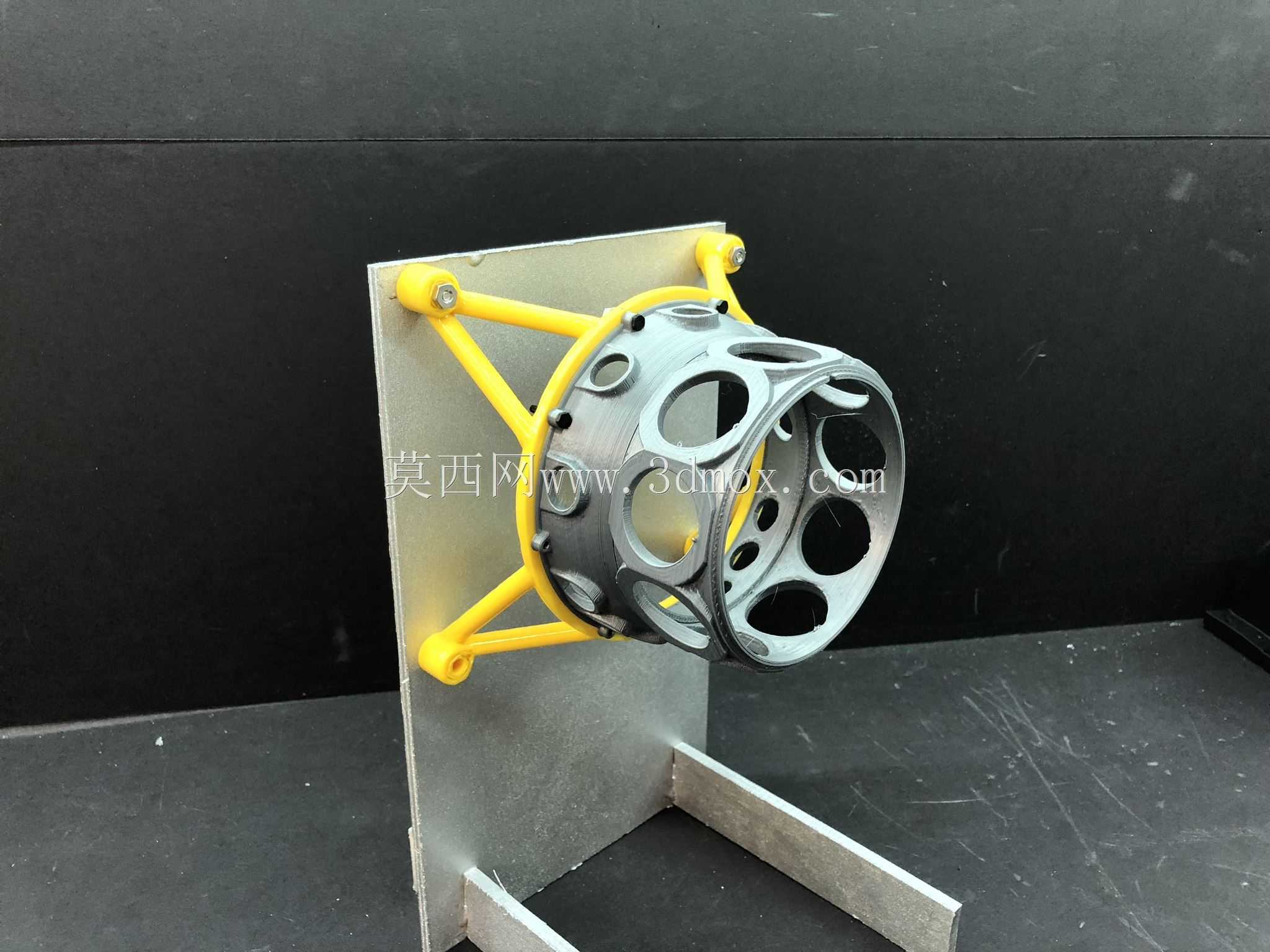

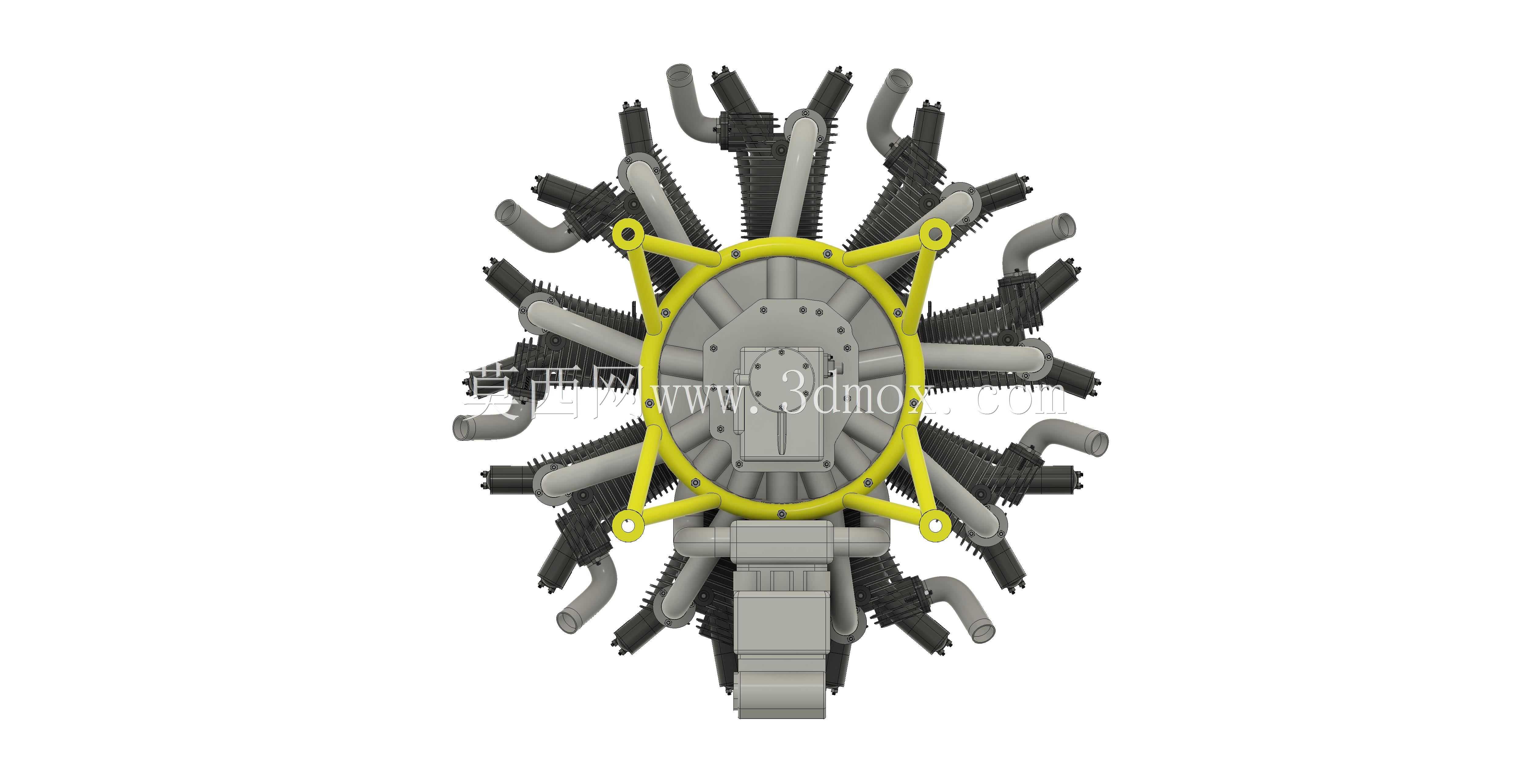

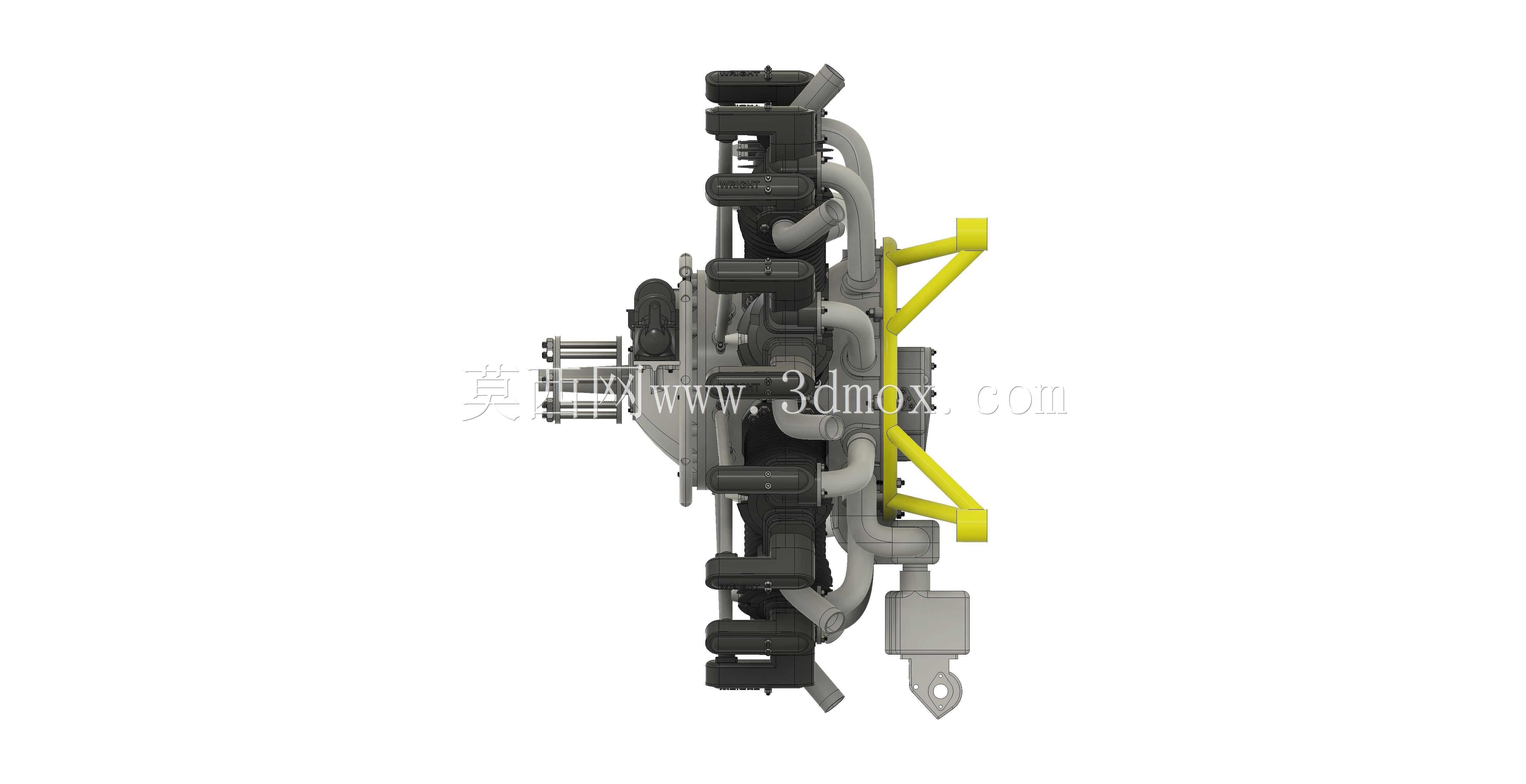

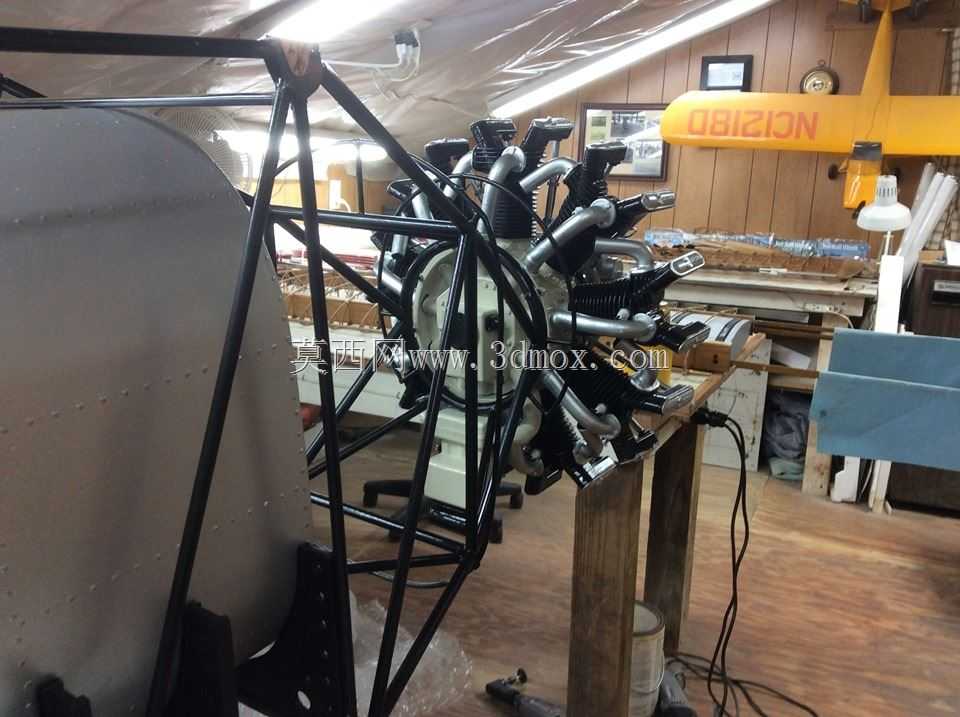

　　所有气缸的活塞连杆都铰接在同一个曲柄销上，相比直列或者V型发动机的多曲柄曲轴，整体长度大幅缩短，曲轴的刚性更好，运转过程中挠曲变形量更小，能承受更高的爆发压力冲击，同时整台动力装置的轴向尺寸非常紧凑，安装时不需要在机头预留过长的动力舱空间，能给前起落架、航电设备、燃油管路留出更多布置余量。从安装边界来看，整台发动机的径向轮廓以曲轴输出轴为中心均匀分布，安装节的设计集中在曲轴箱后侧的安装法兰上，对接机身防火墙时可以采用周向均布的固定螺栓，载荷传递路径直接从气缸、曲轴箱传递到机身主承力结构，不需要额外设计复杂的发动机架来适配偏置的重心，整台发动机的重心恰好落在曲轴轴线上，运转时的转动惯量分布均匀，配合多缸交替做功的特性，

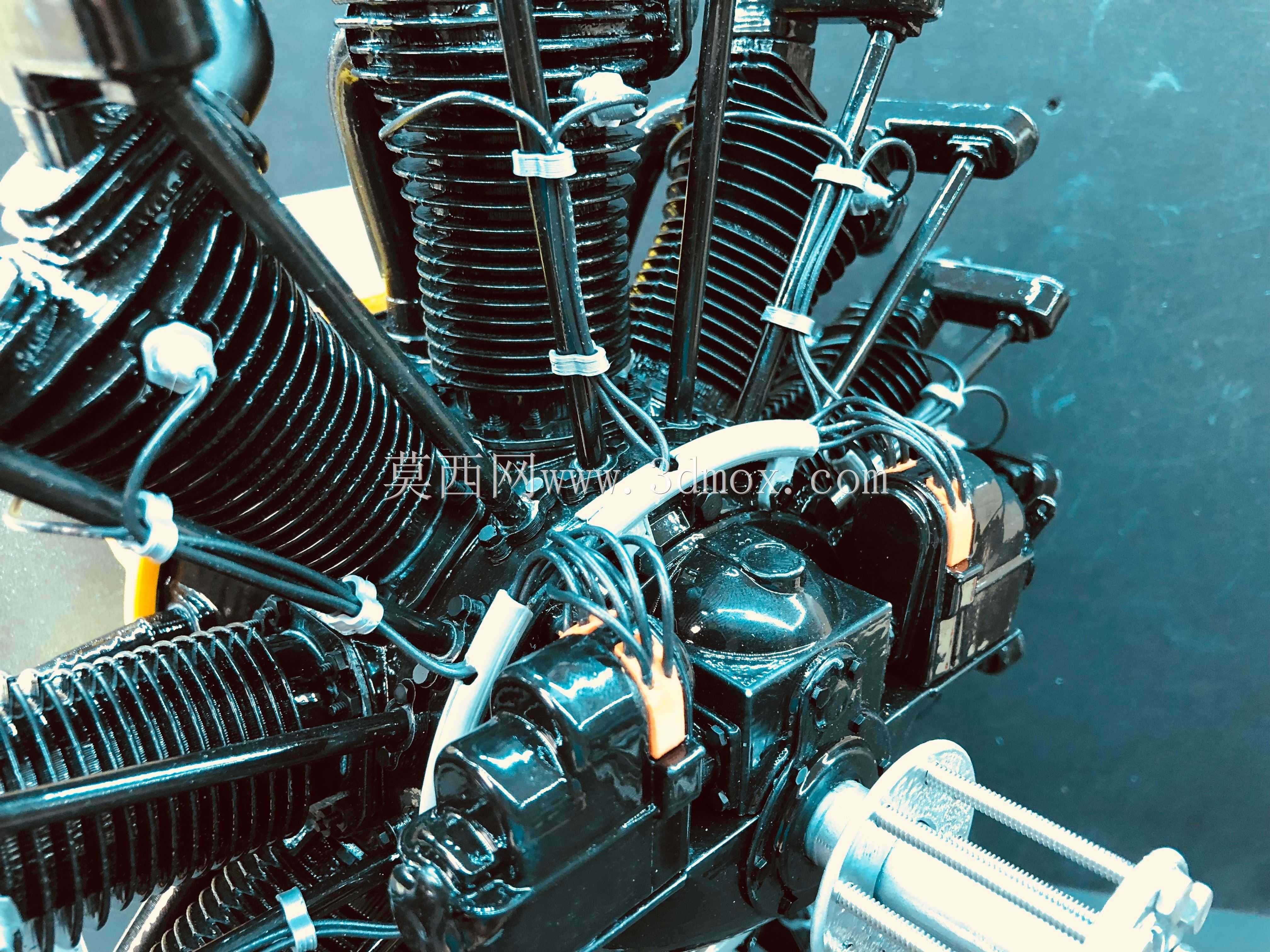

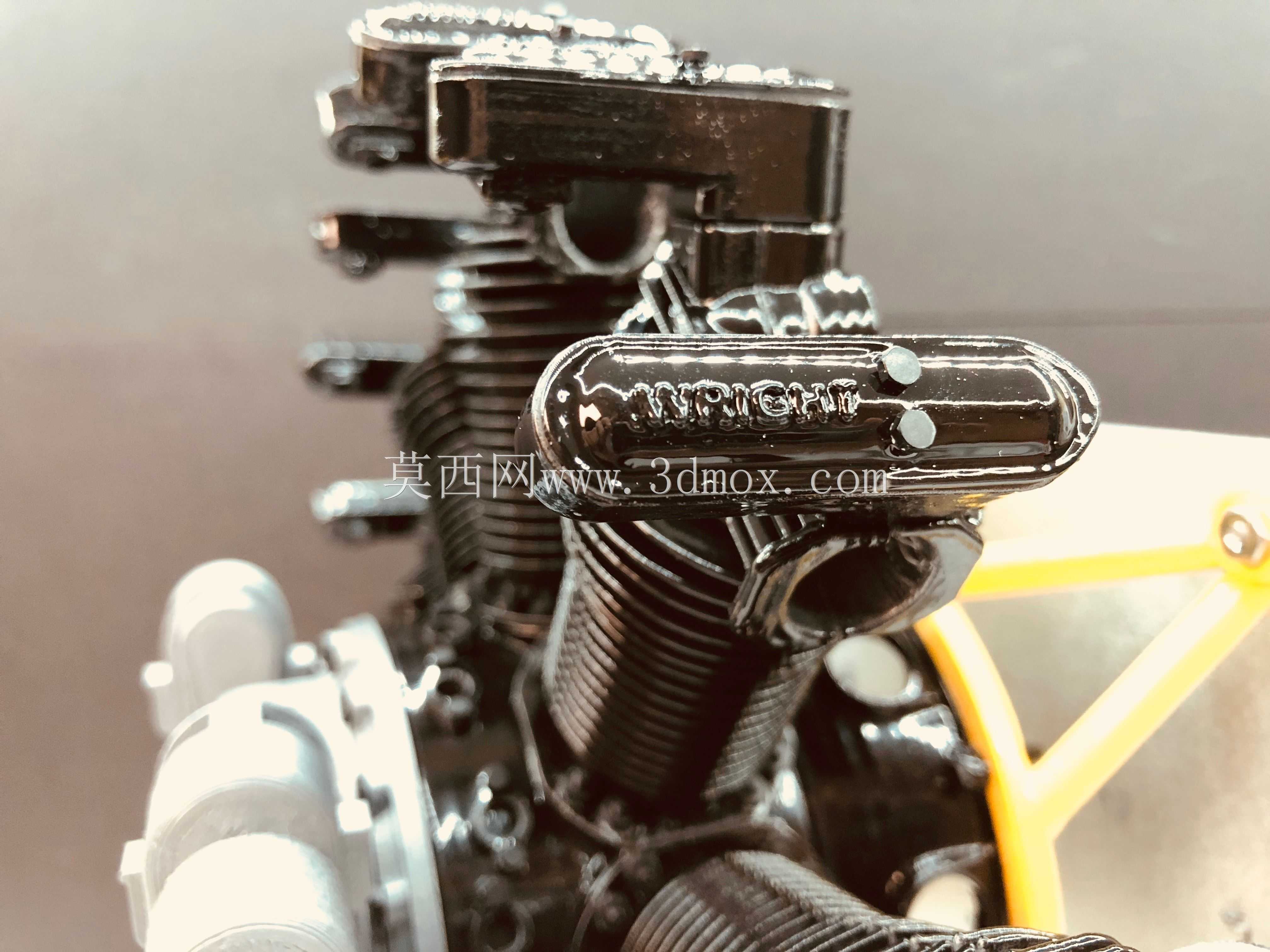

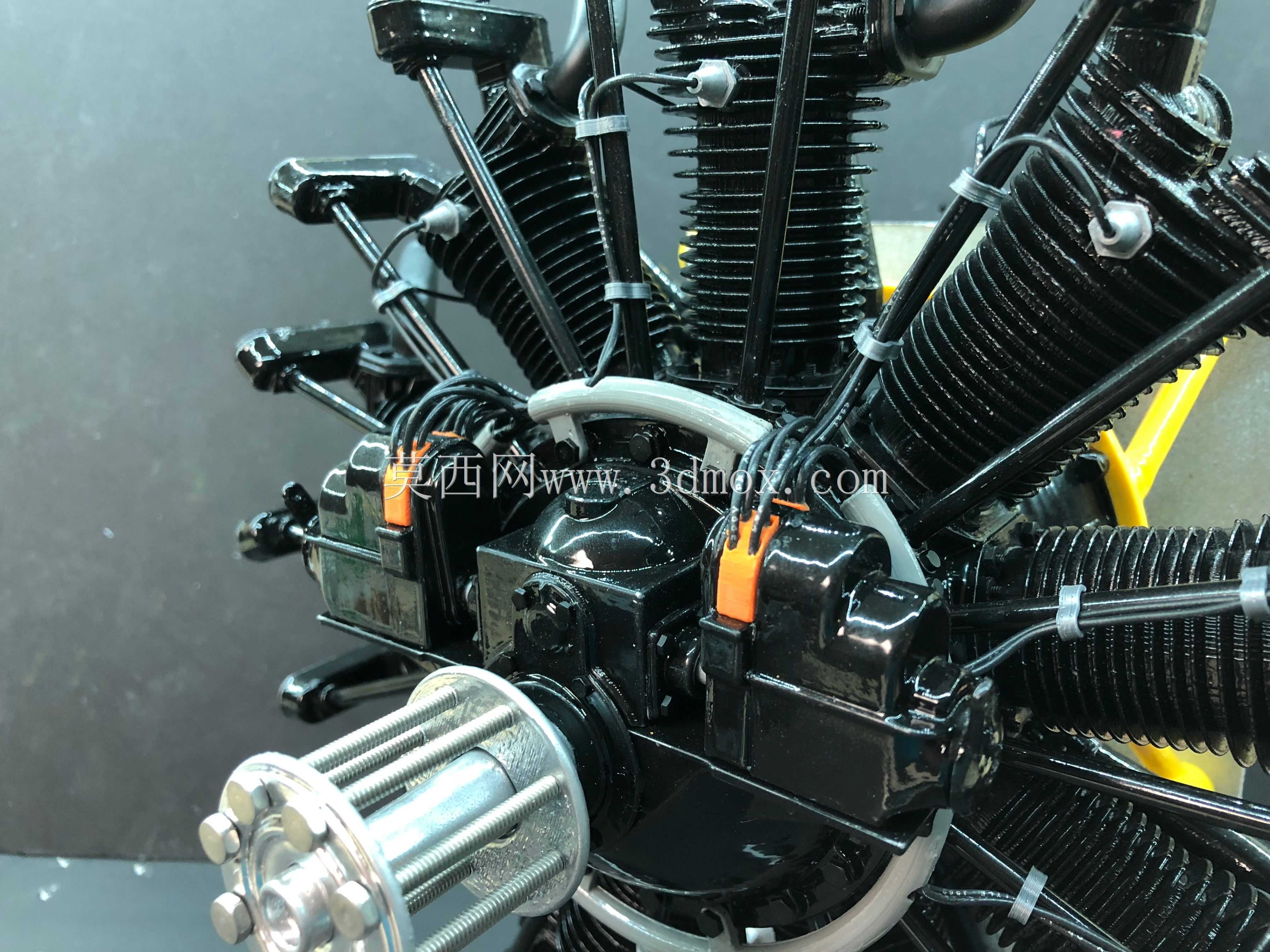

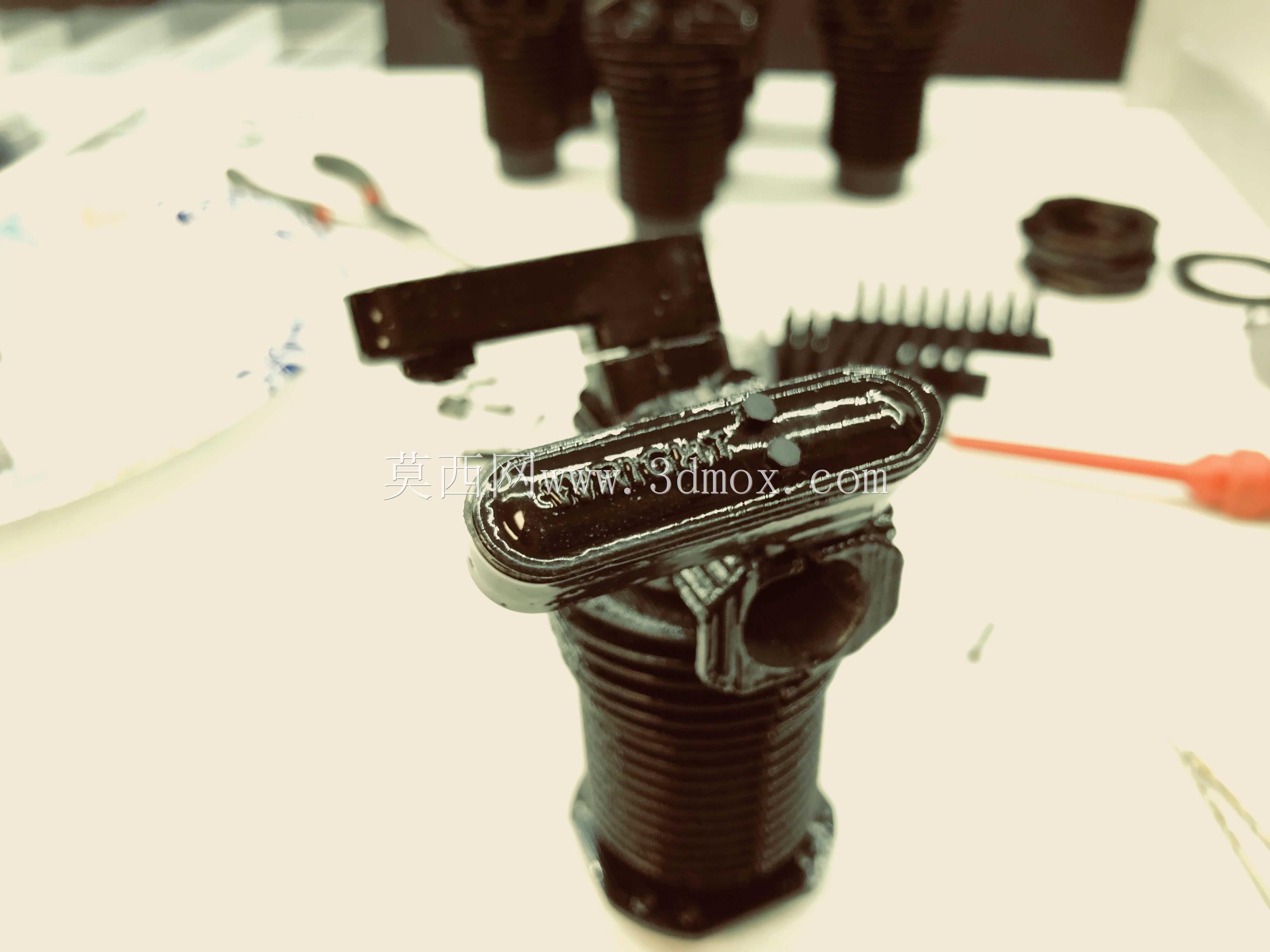

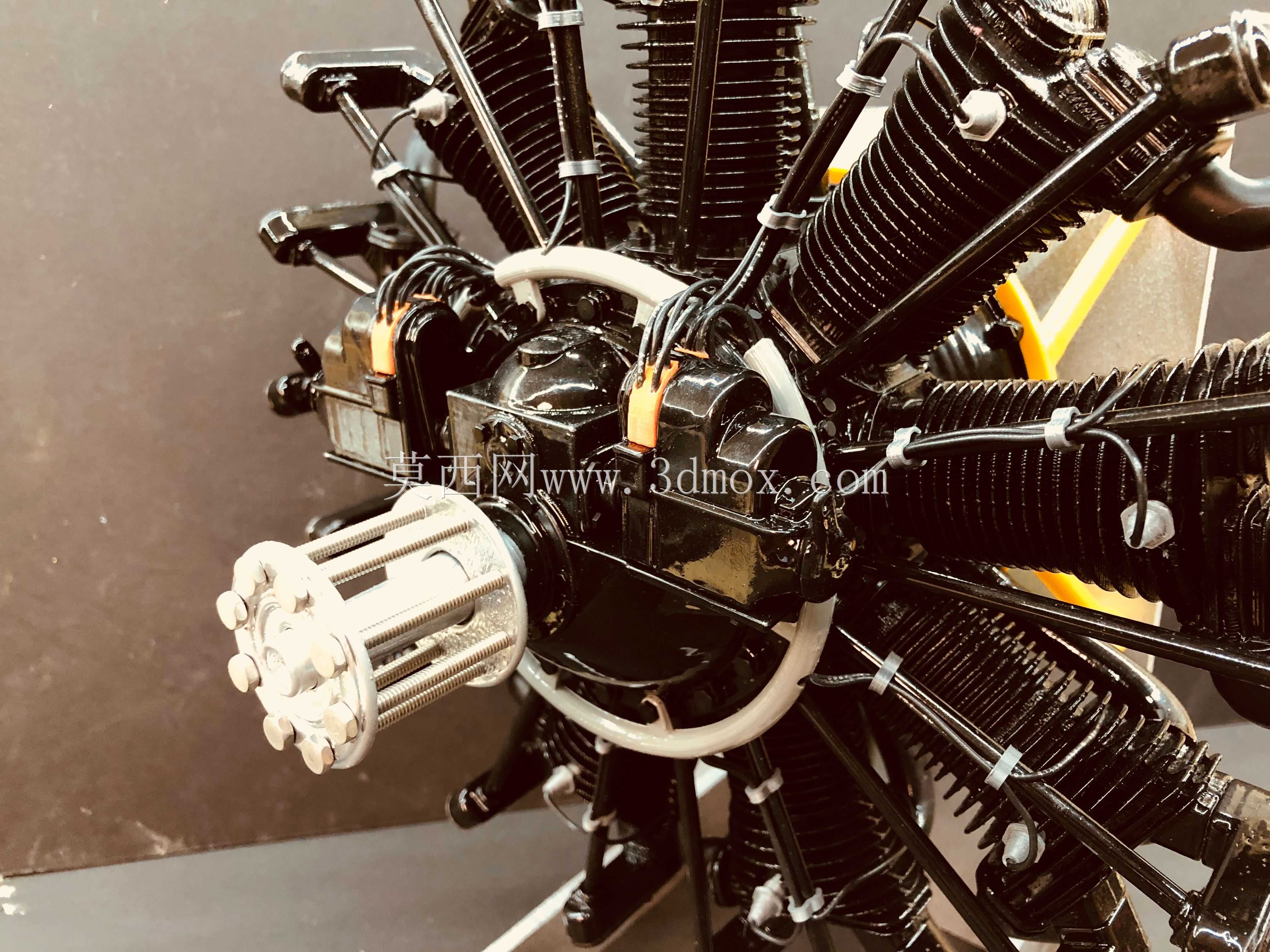

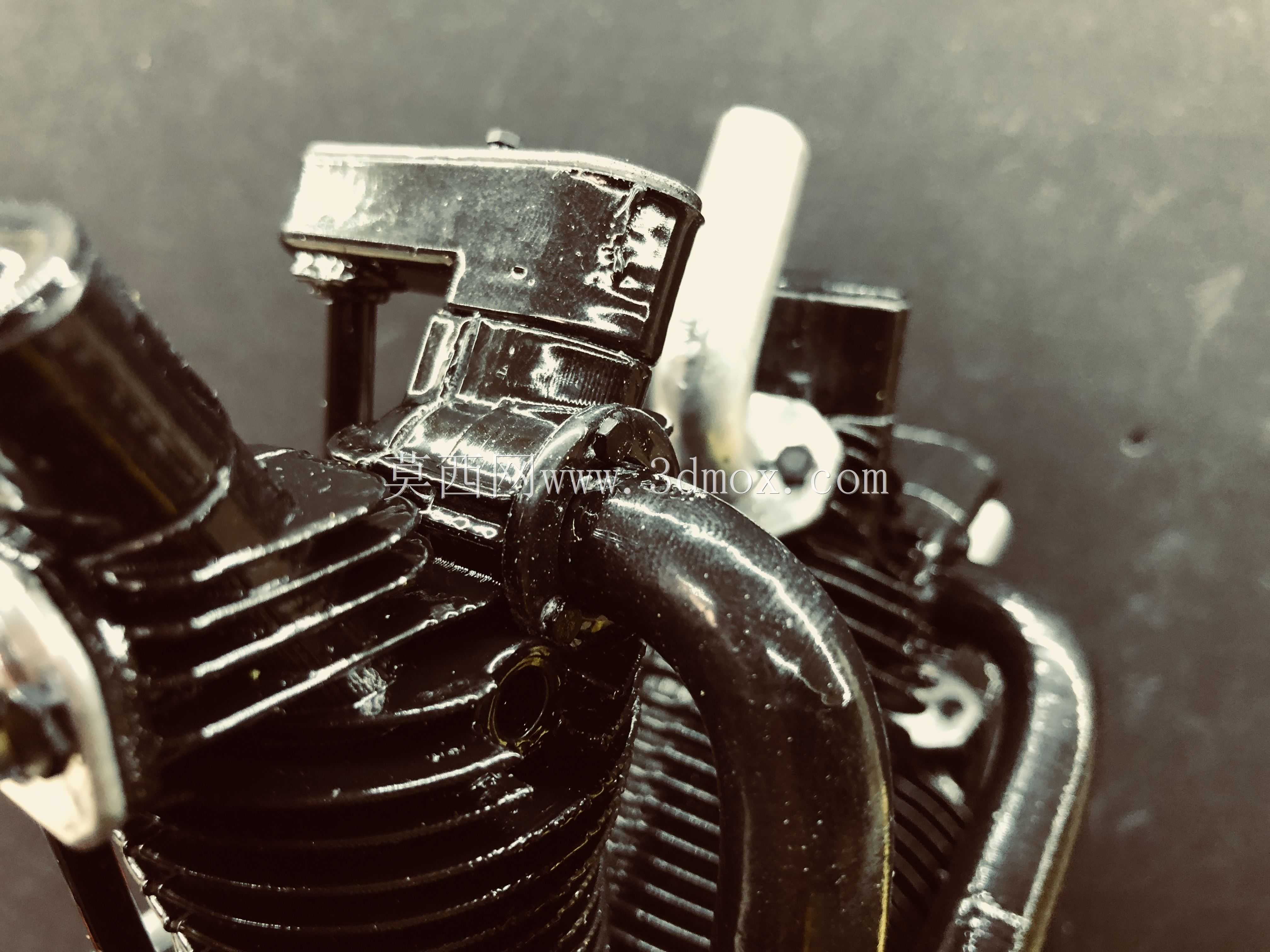

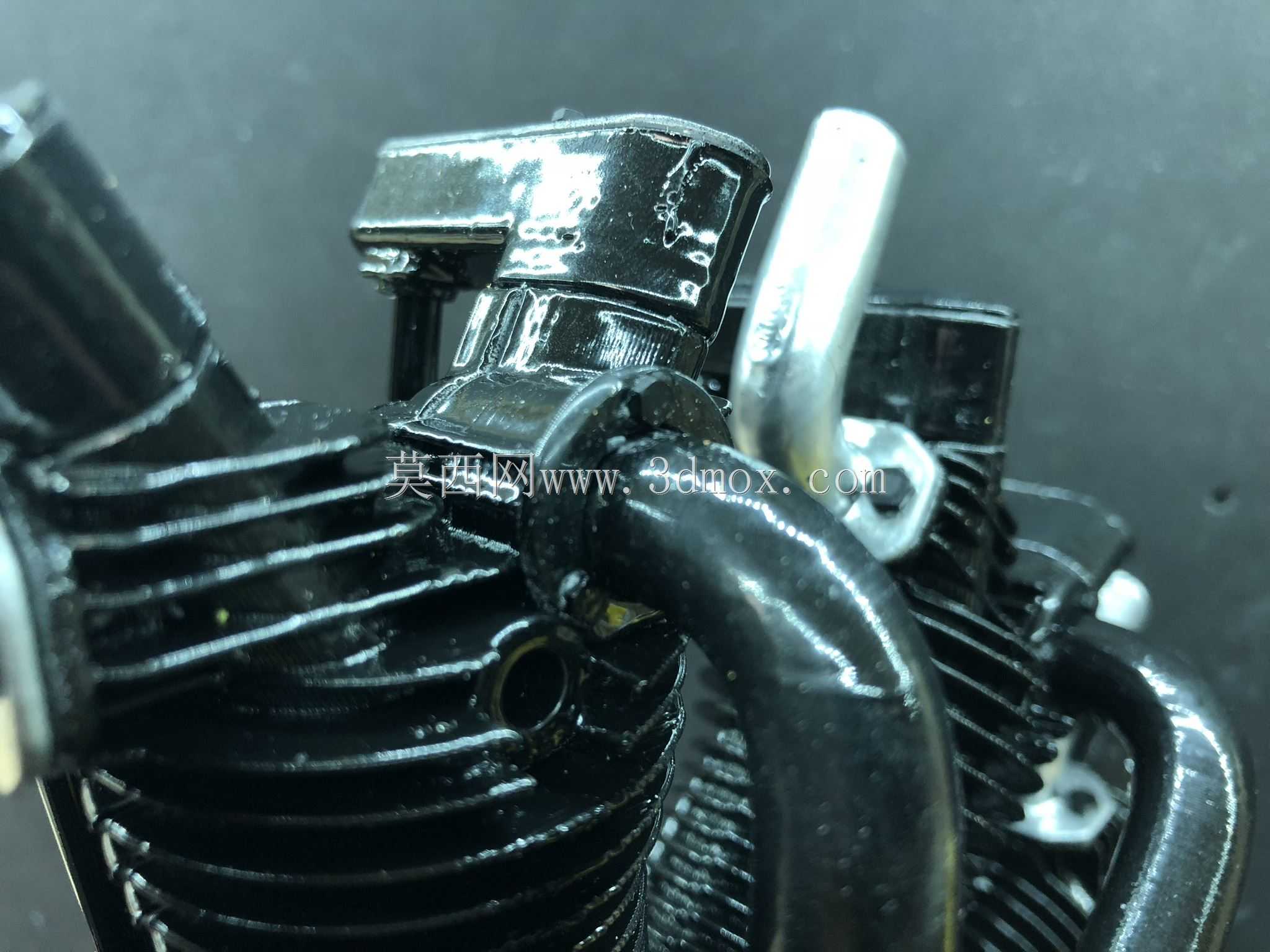

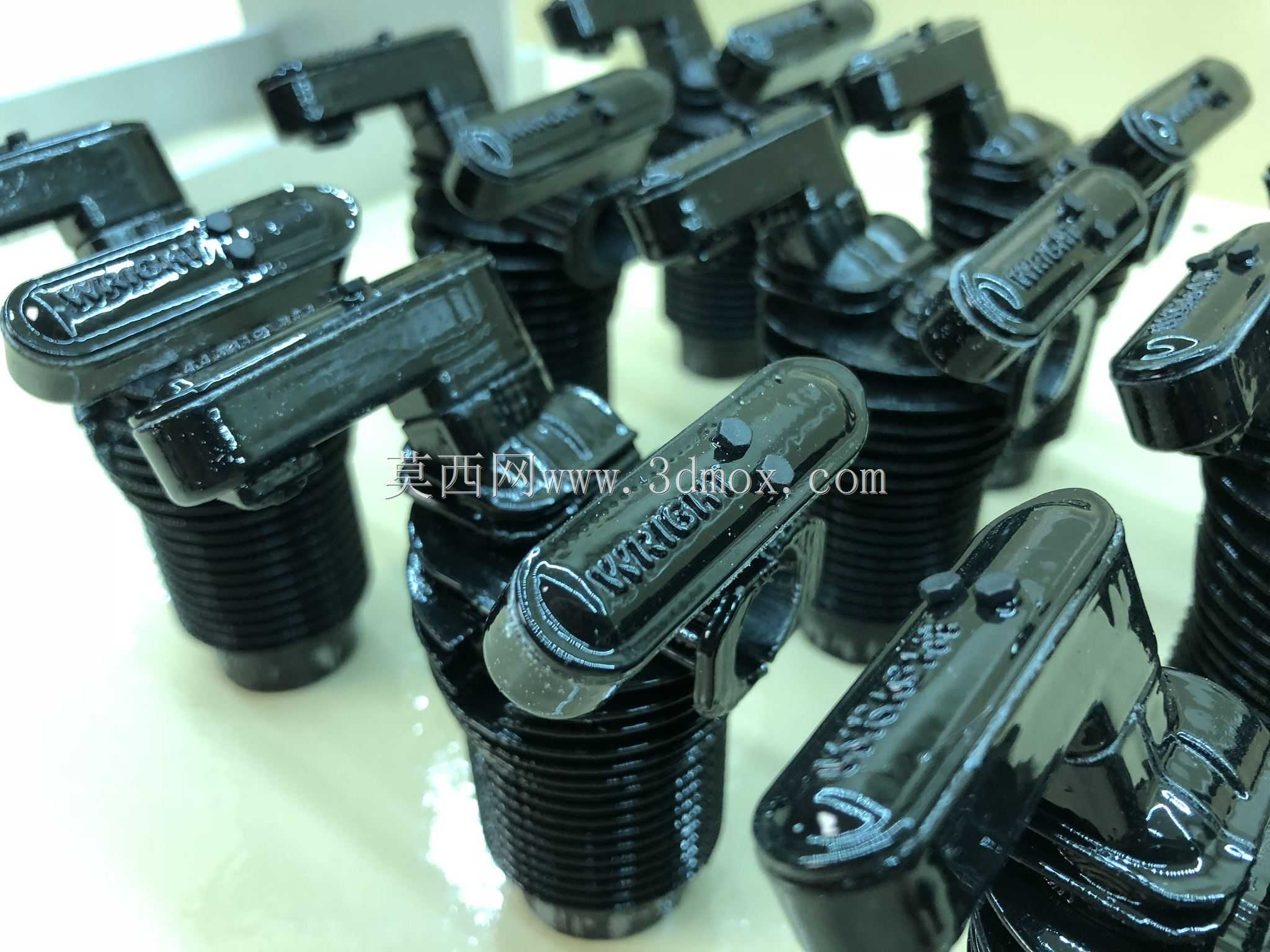

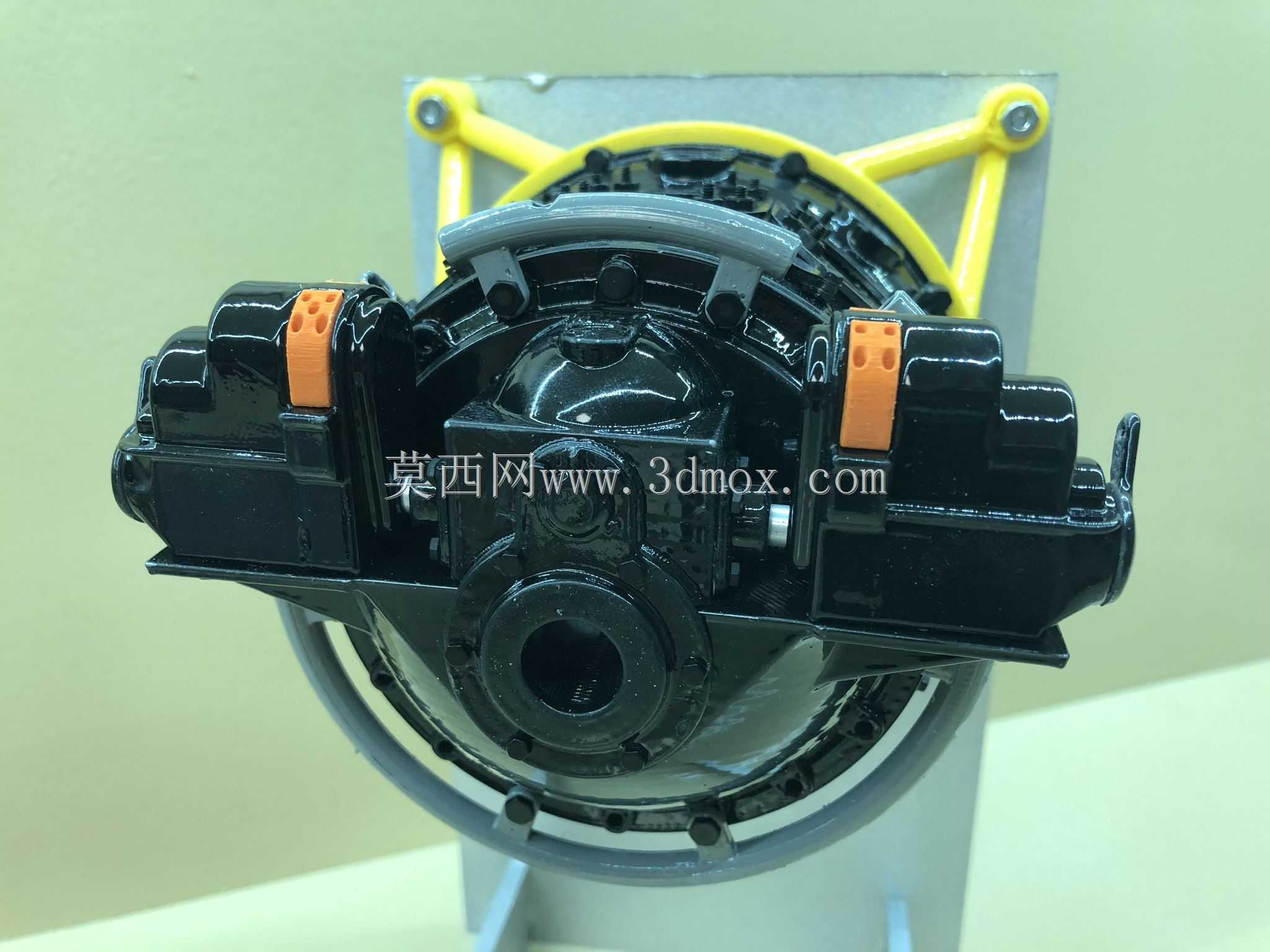

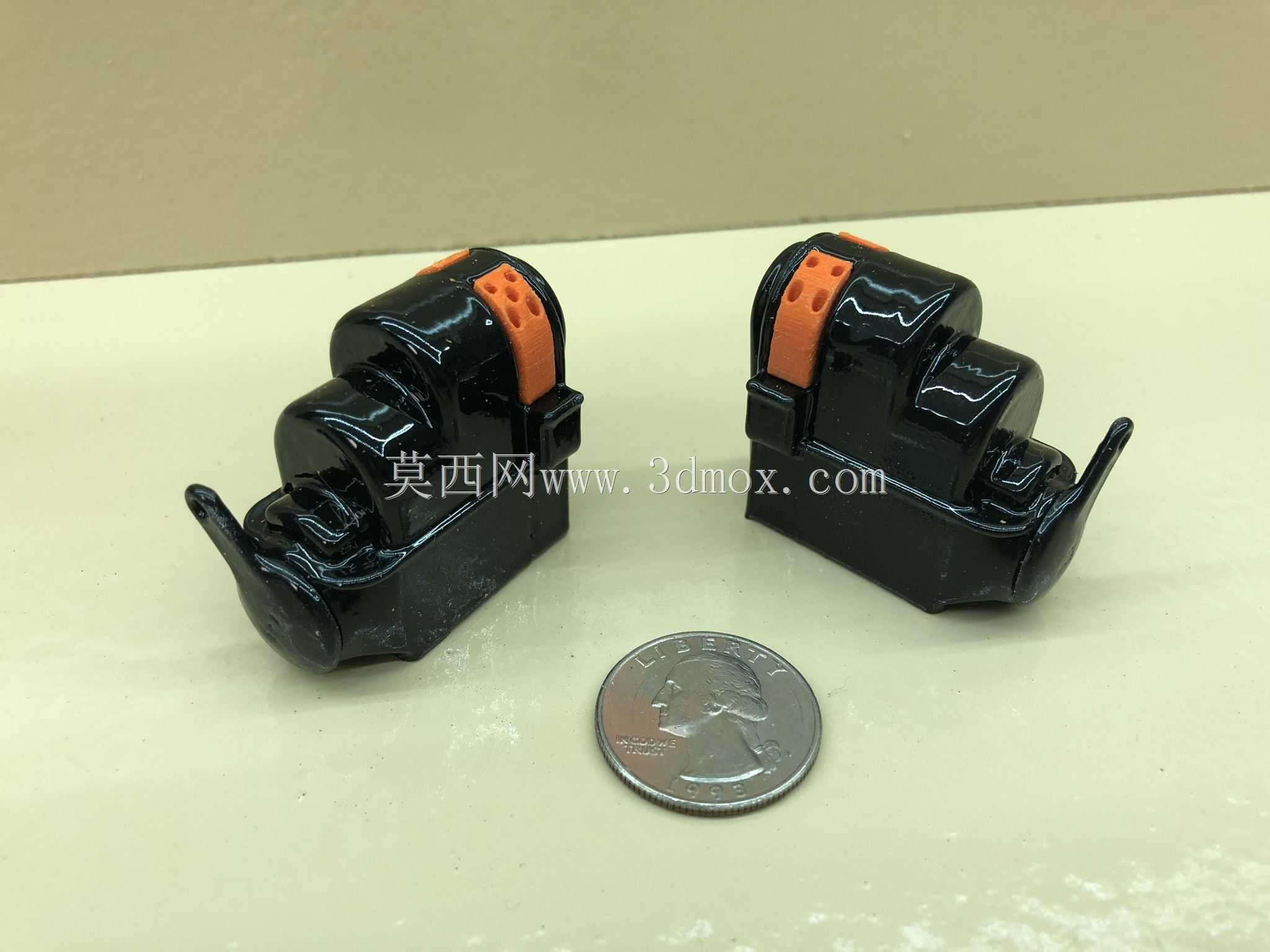

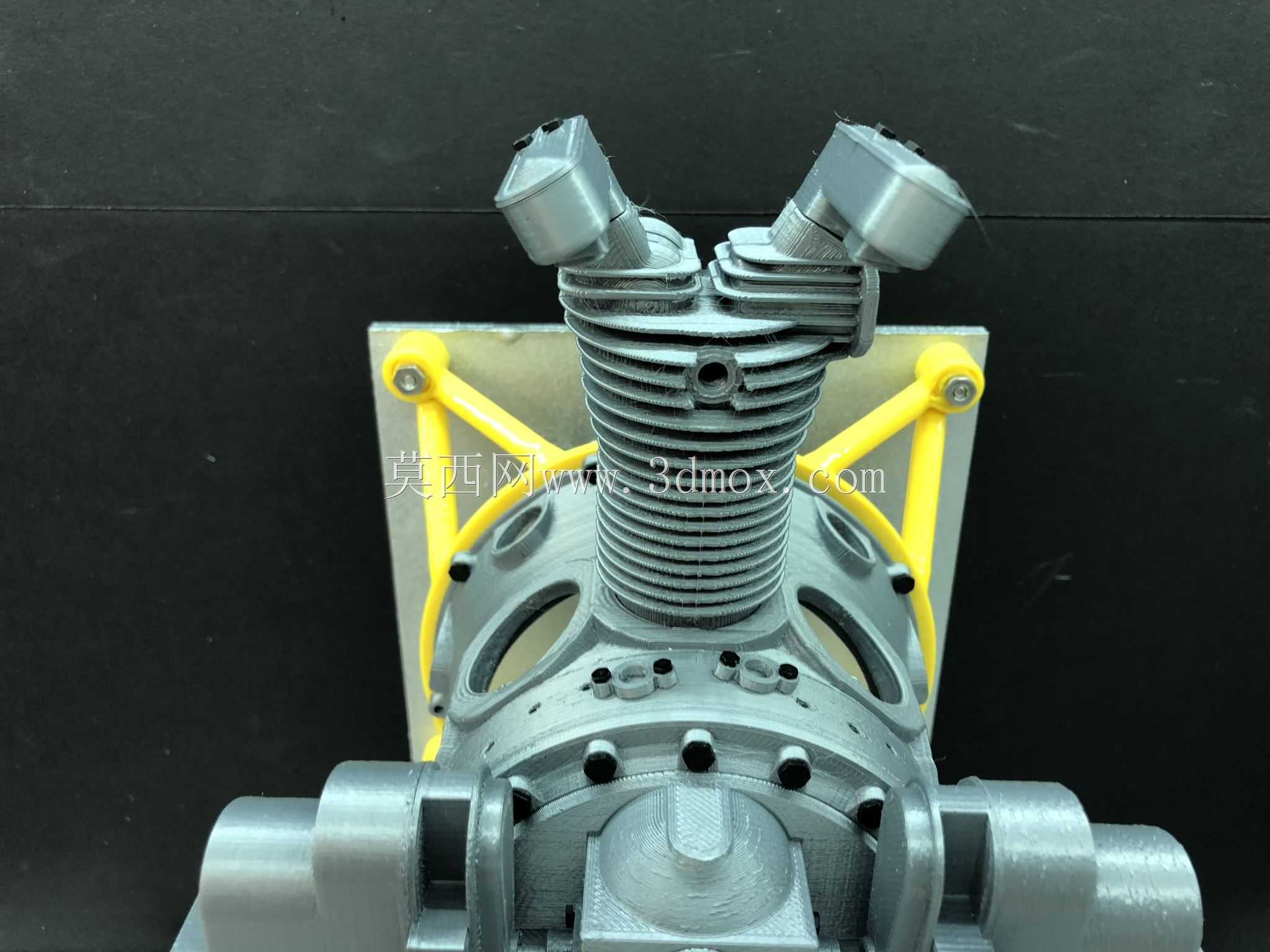

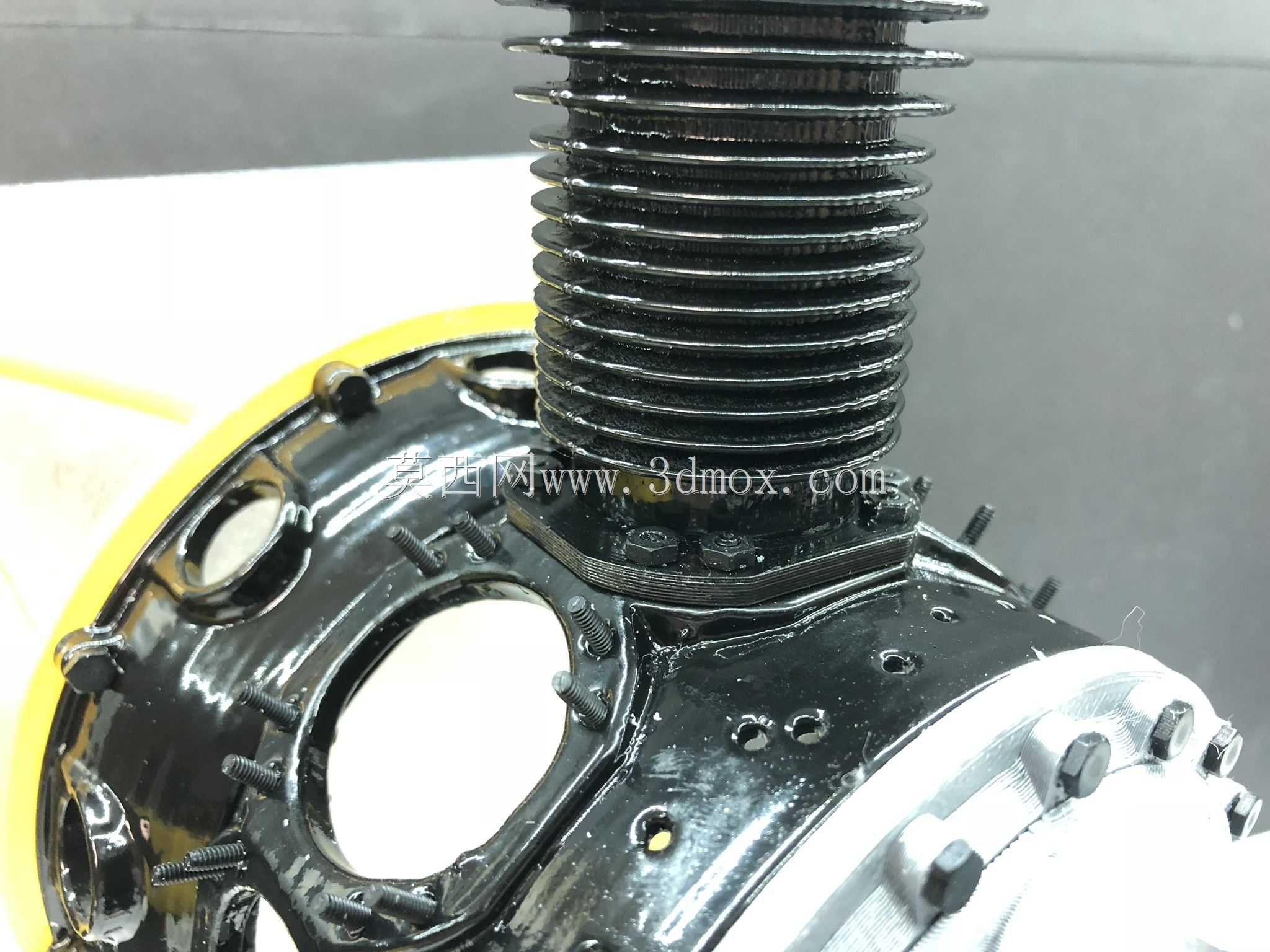

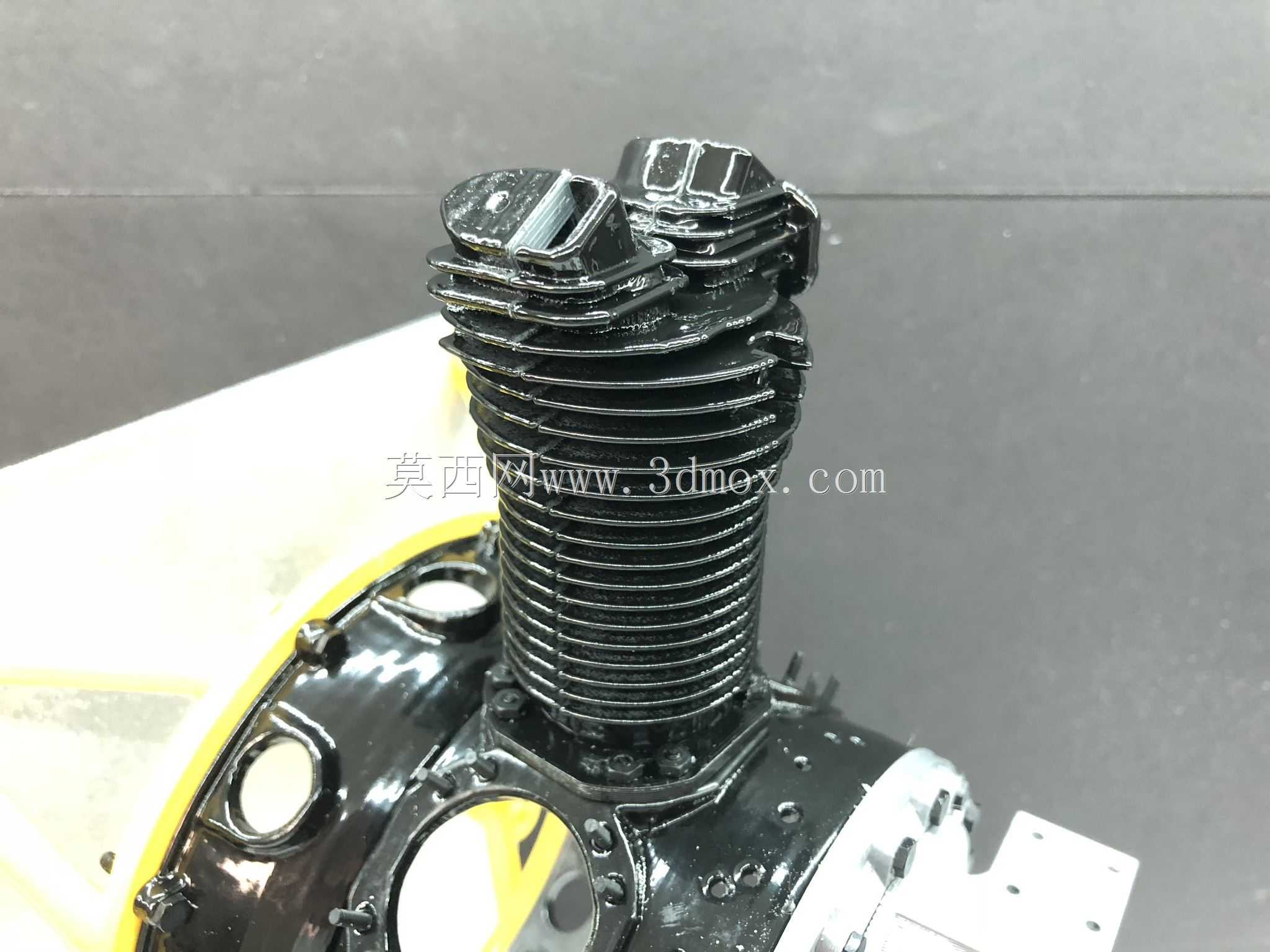

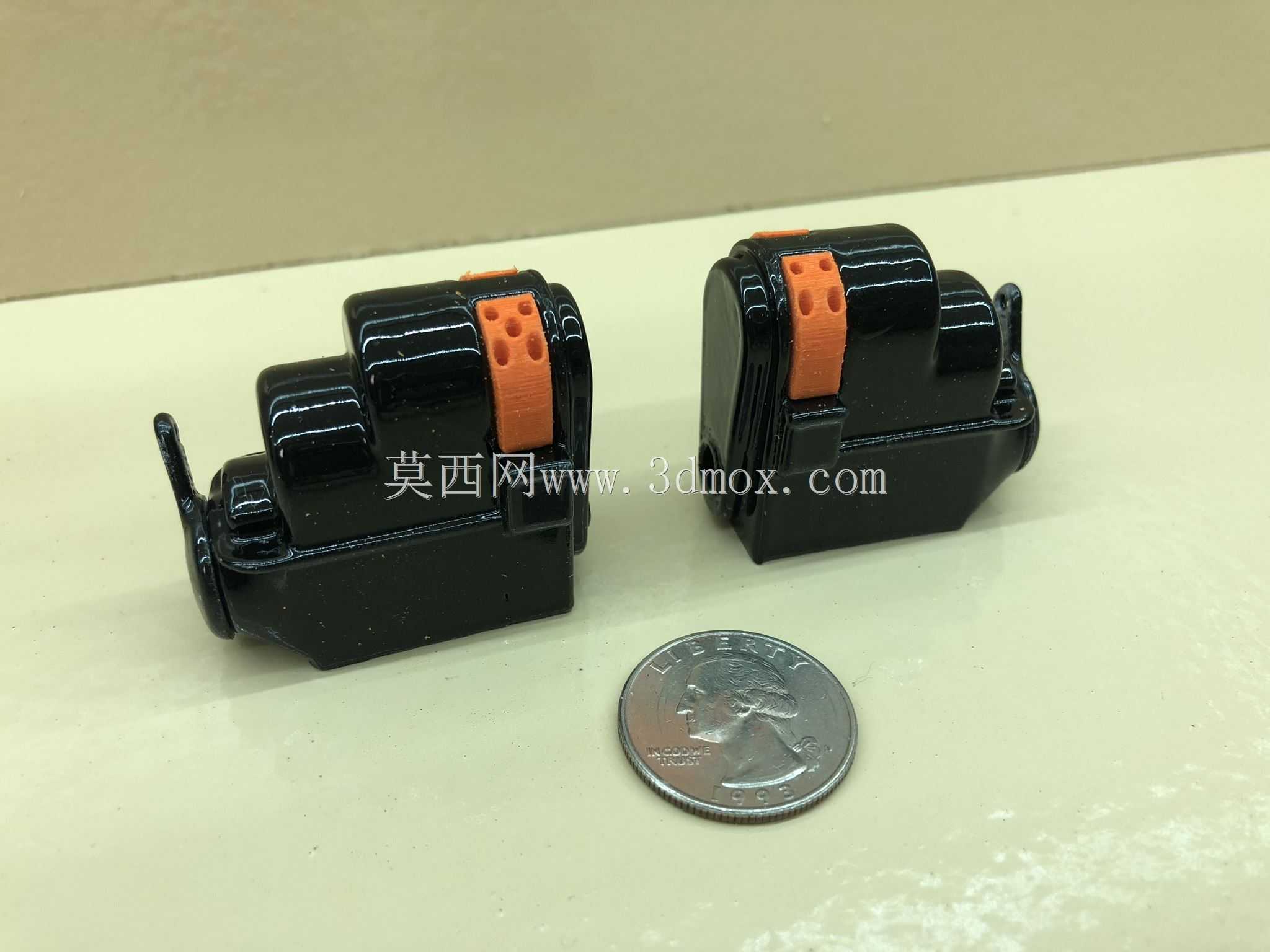

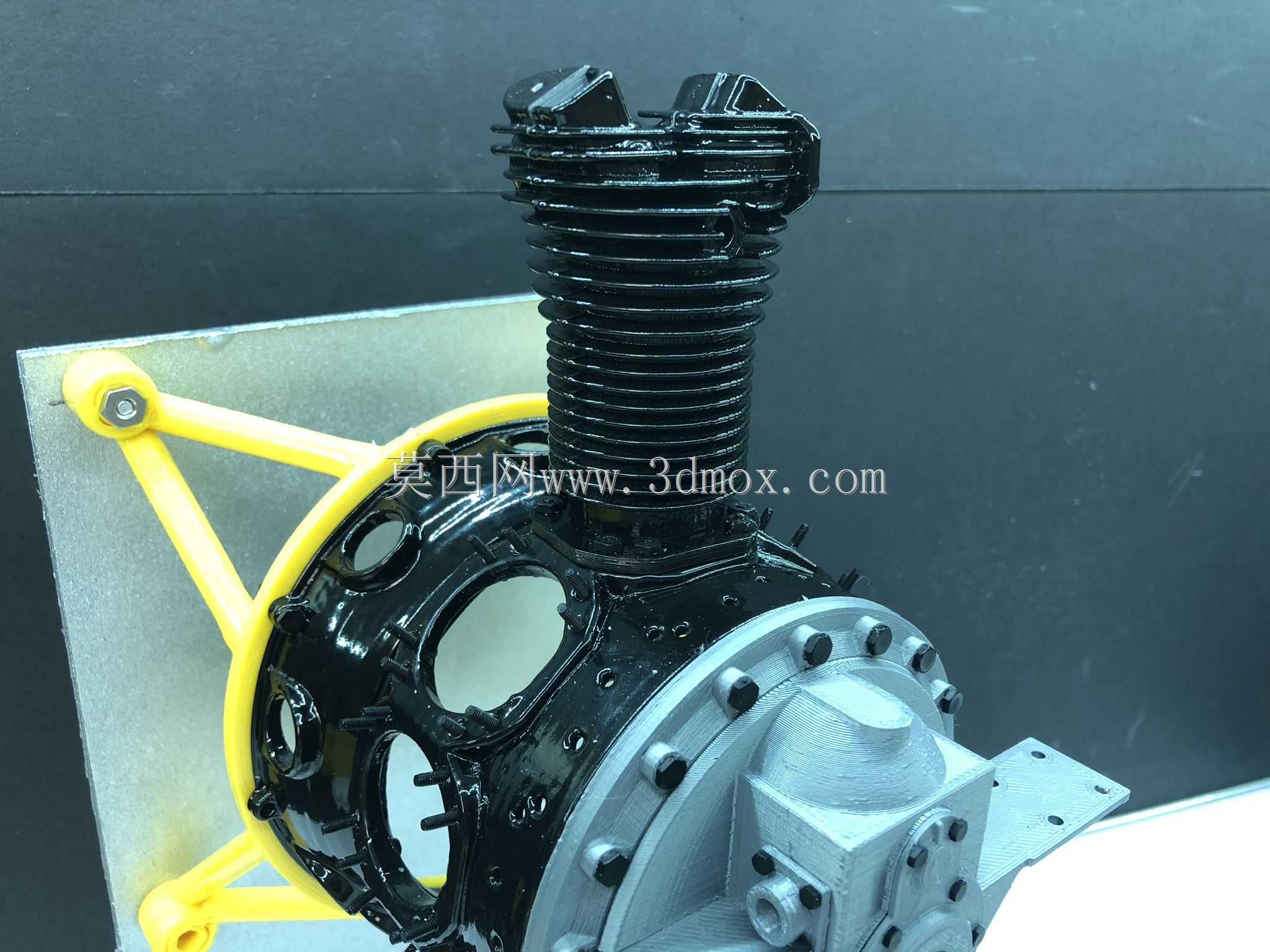

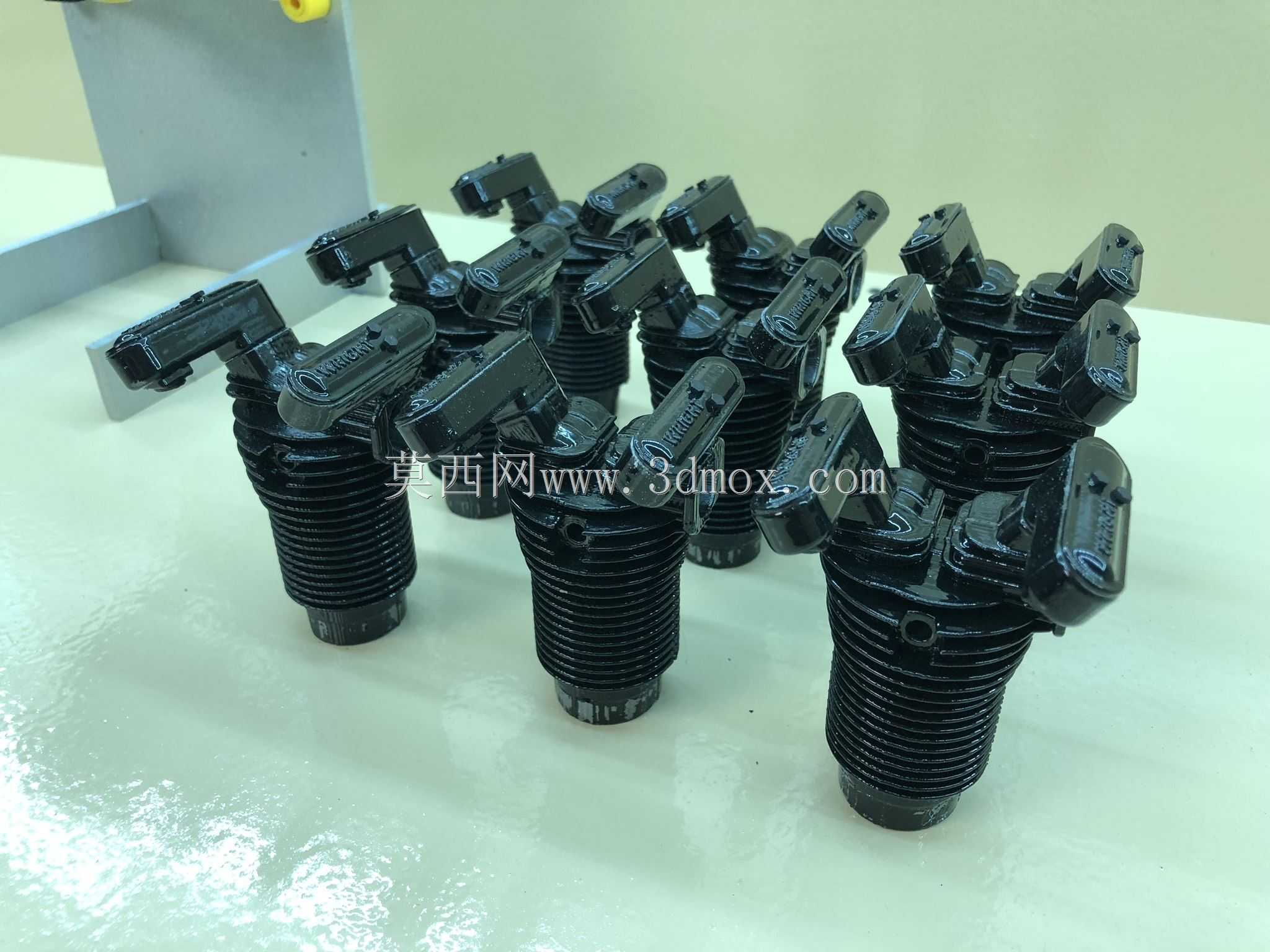

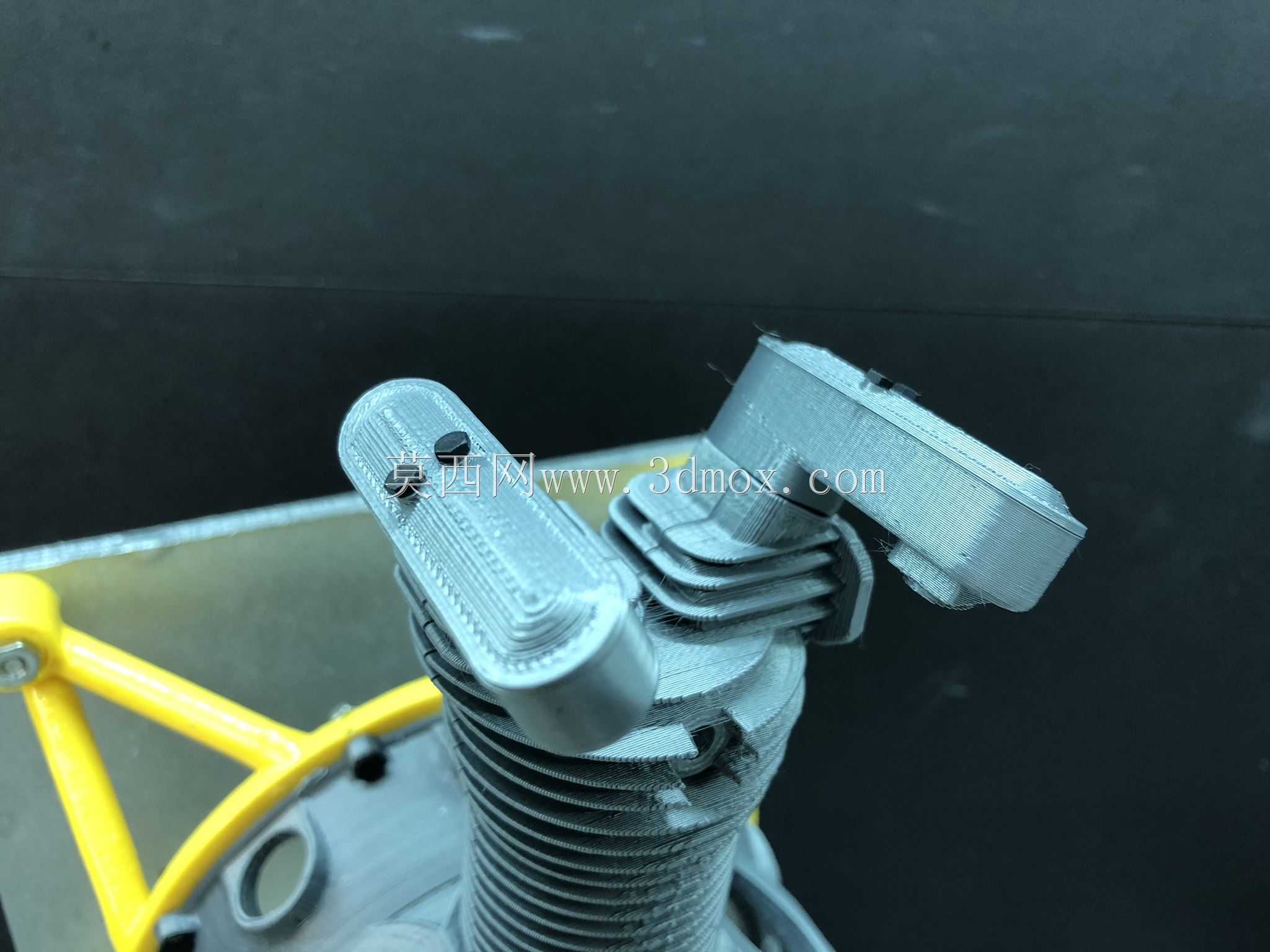

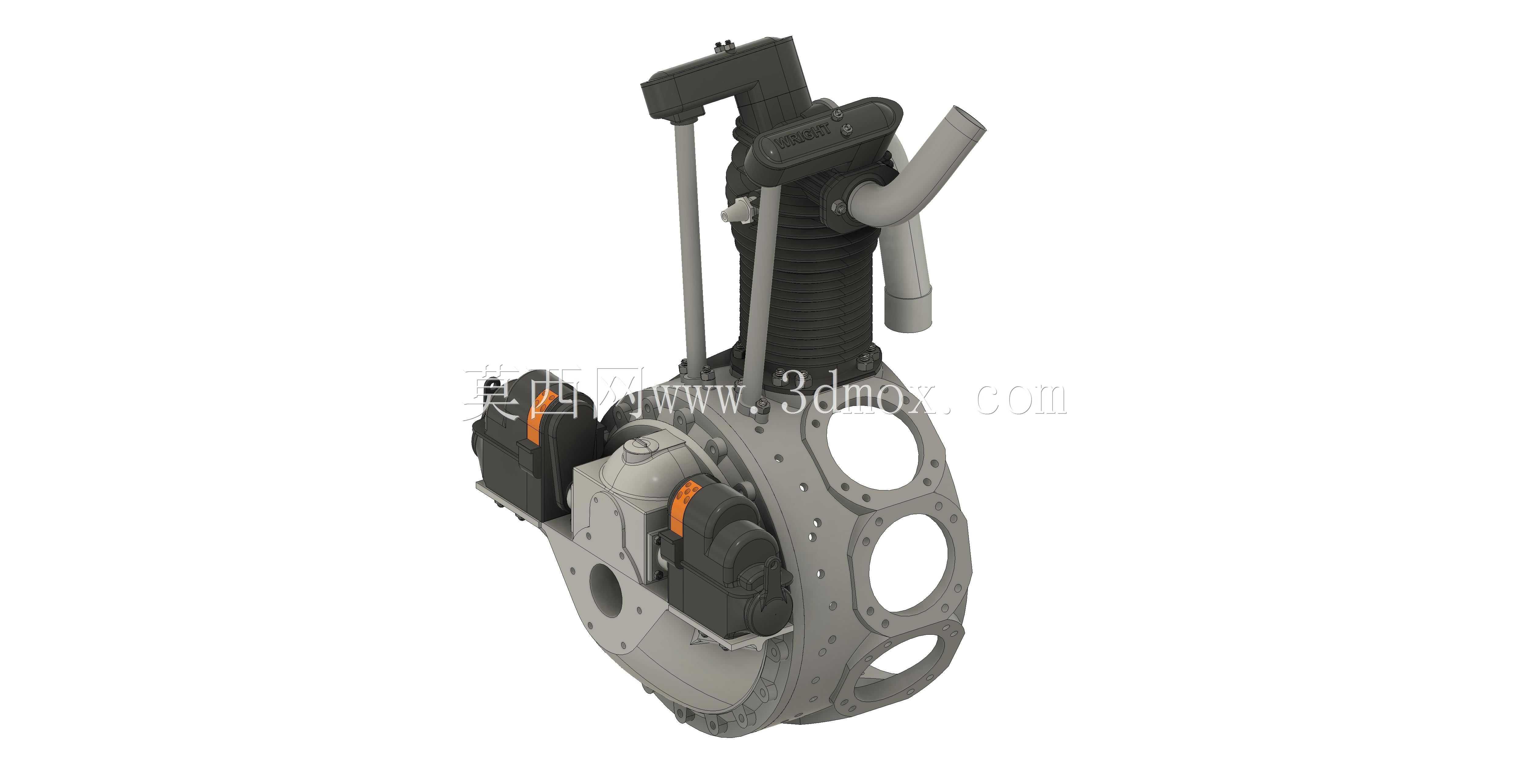

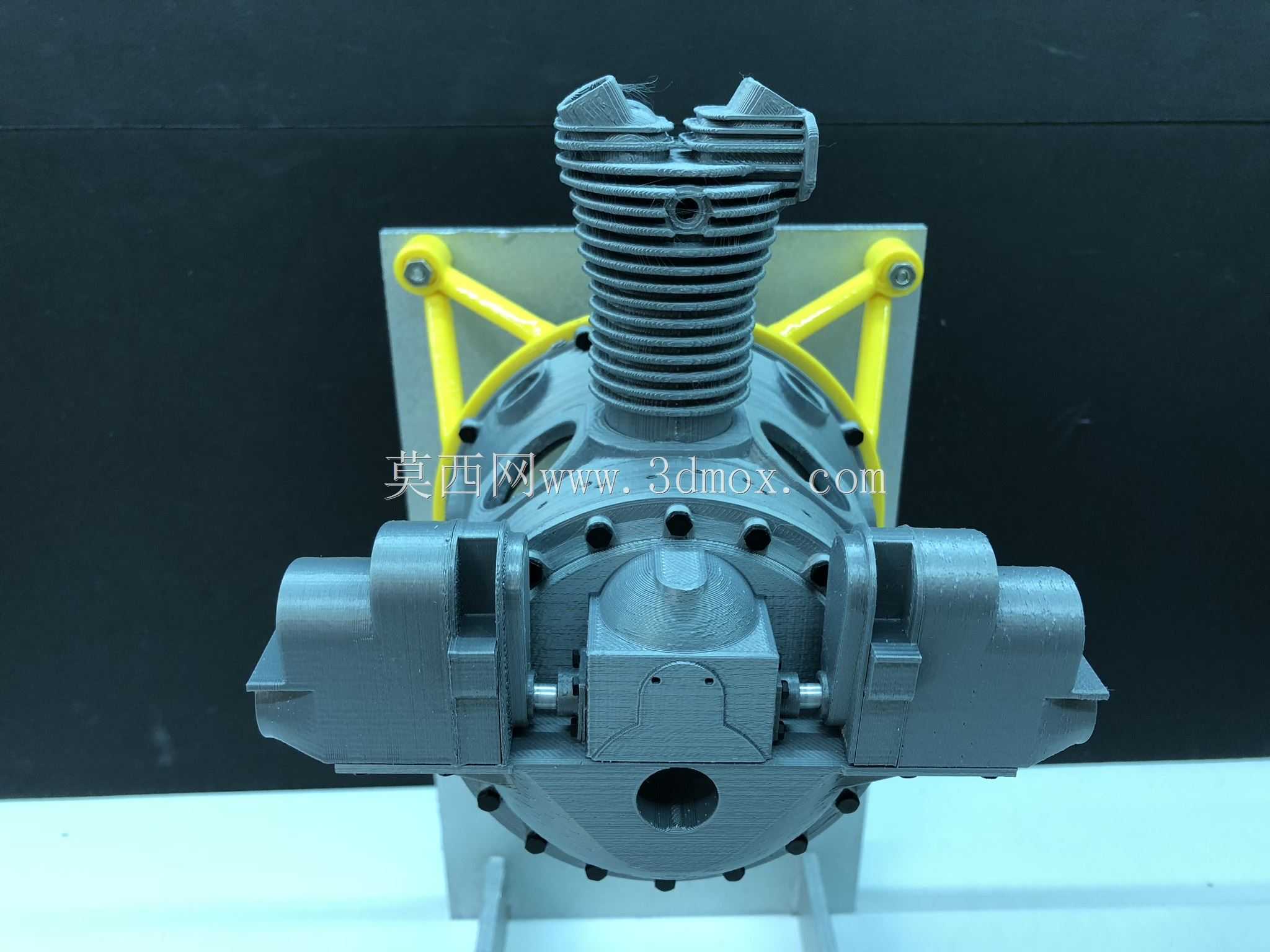

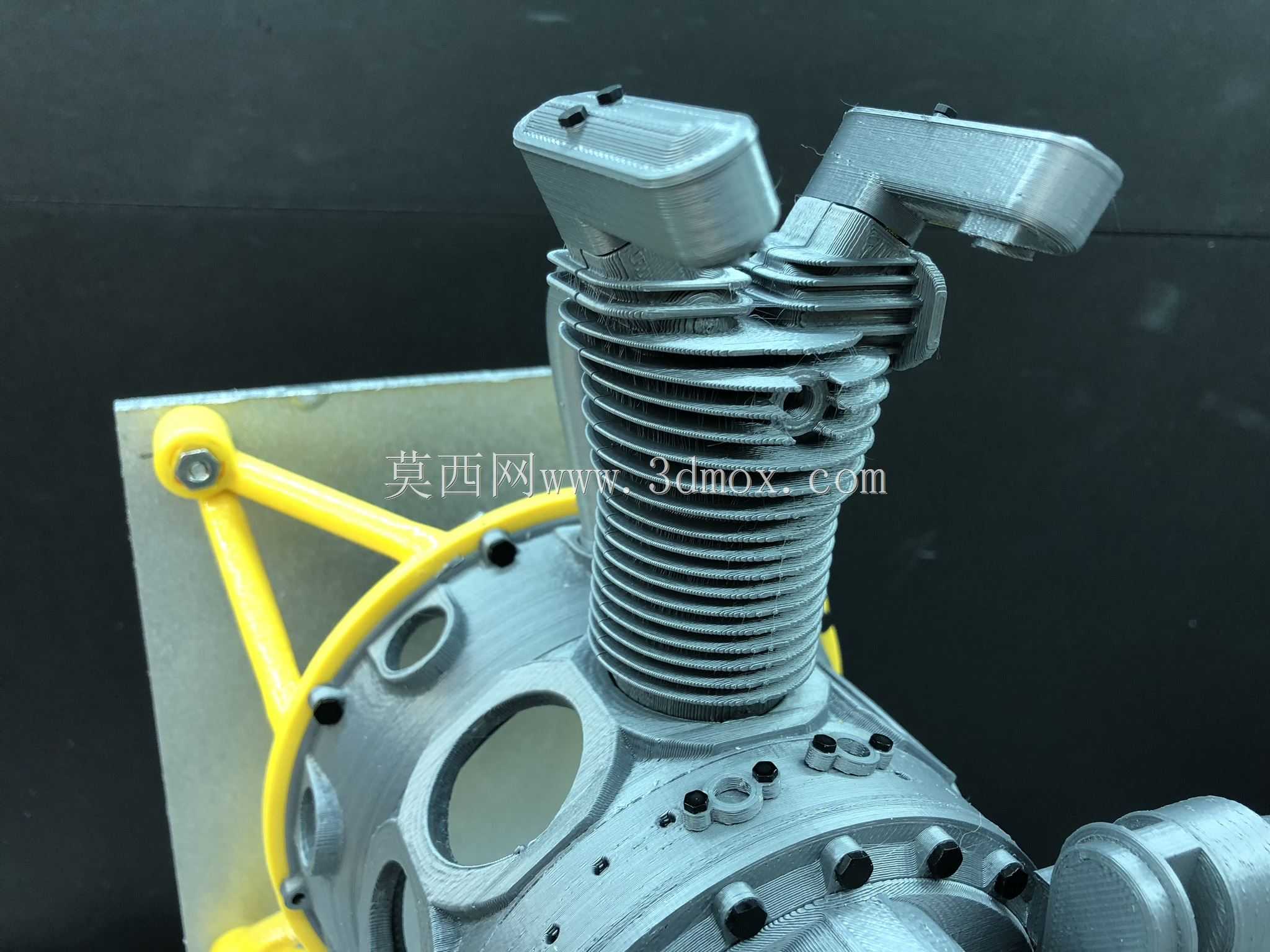

　　怠速运转的平顺性优于同排量的少缸直列发动机，能有效降低机身的振动水平，减少机载仪表的振动故障概率。气缸部分采用独立的散热鳍片结构，鳍片的间距、深度都经过气流场验证，在不同飞行速度下都能维持稳定的散热效率，气缸头的进排气门采用顶置布置，配合星型结构特有的凸轮环配气机构，不需要布置长距离的推杆与摇臂支座，配气机构的运动惯量更低，高转速下的气门跟随性更好。点火系统采用双磁电机独立供电方案，每个气缸布置两个火花塞，即便其中一套点火系统出现故障，另一套也能维持发动机的连续运转，避免空中停车的风险，这也是航空动力装置冗余设计的典型体现。燃油管路与点火线束沿着气缸之间的间隙周向布置，通过固定卡箍有序固定在散热鳍片与加强筋上，

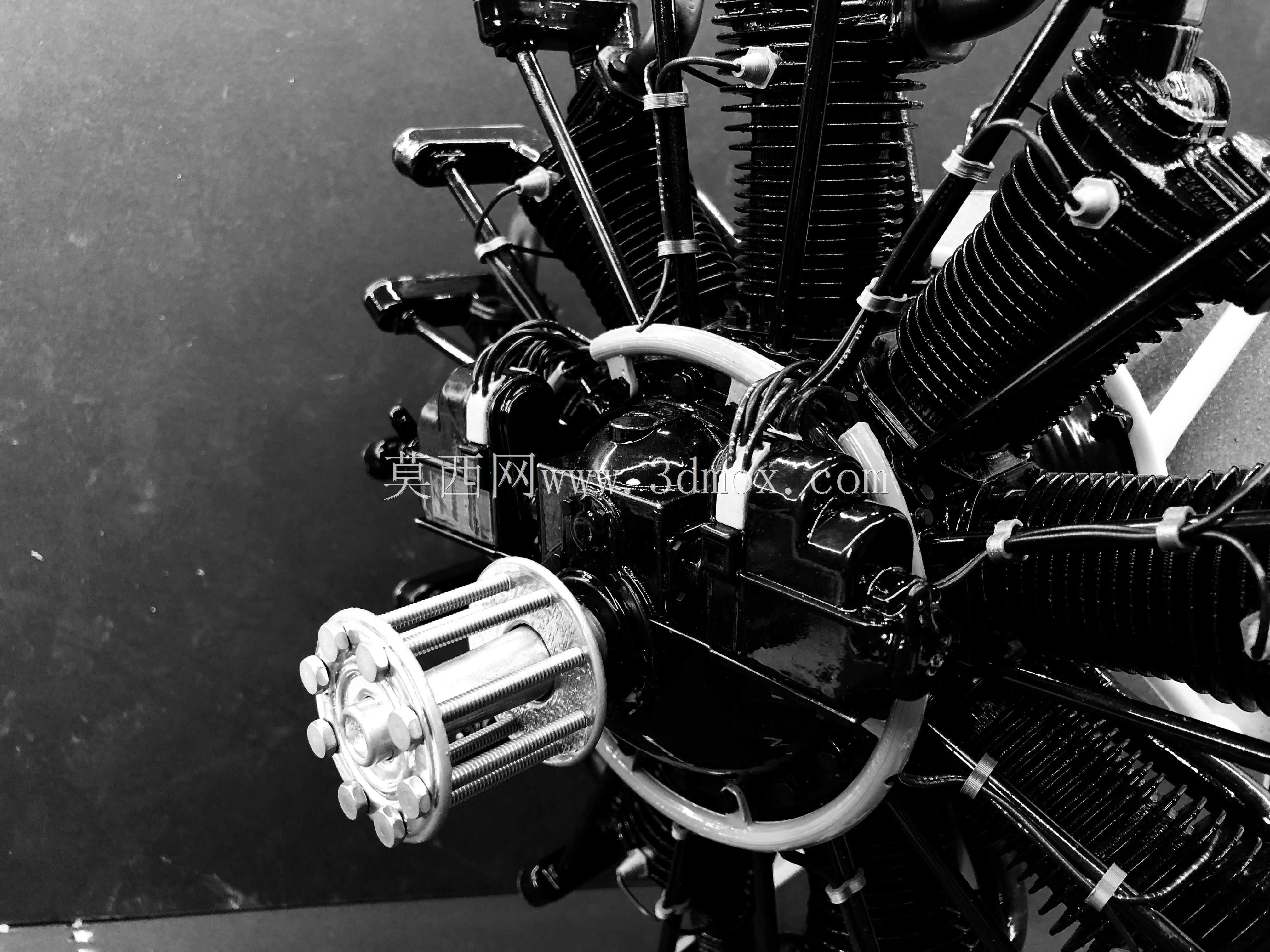

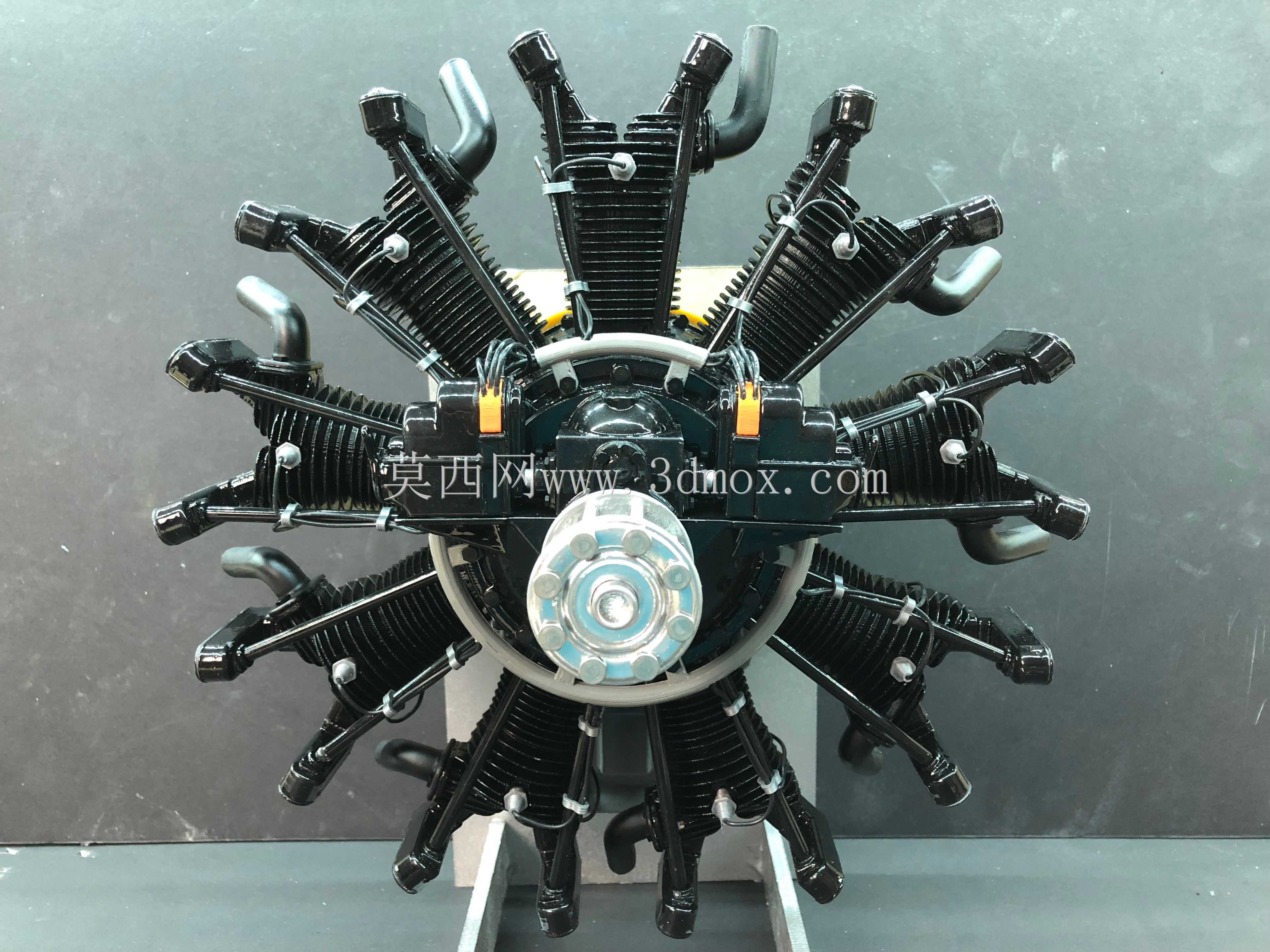

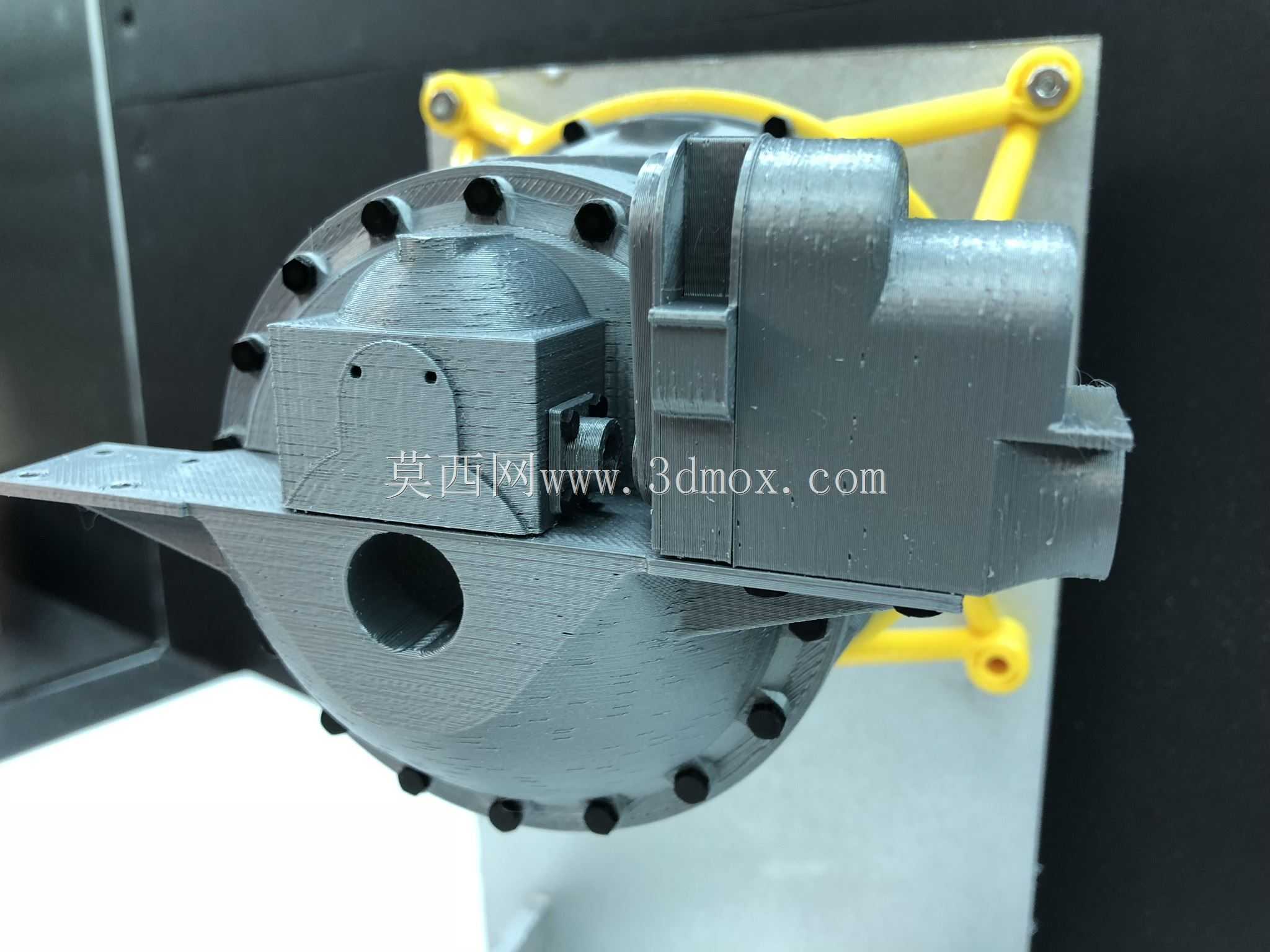

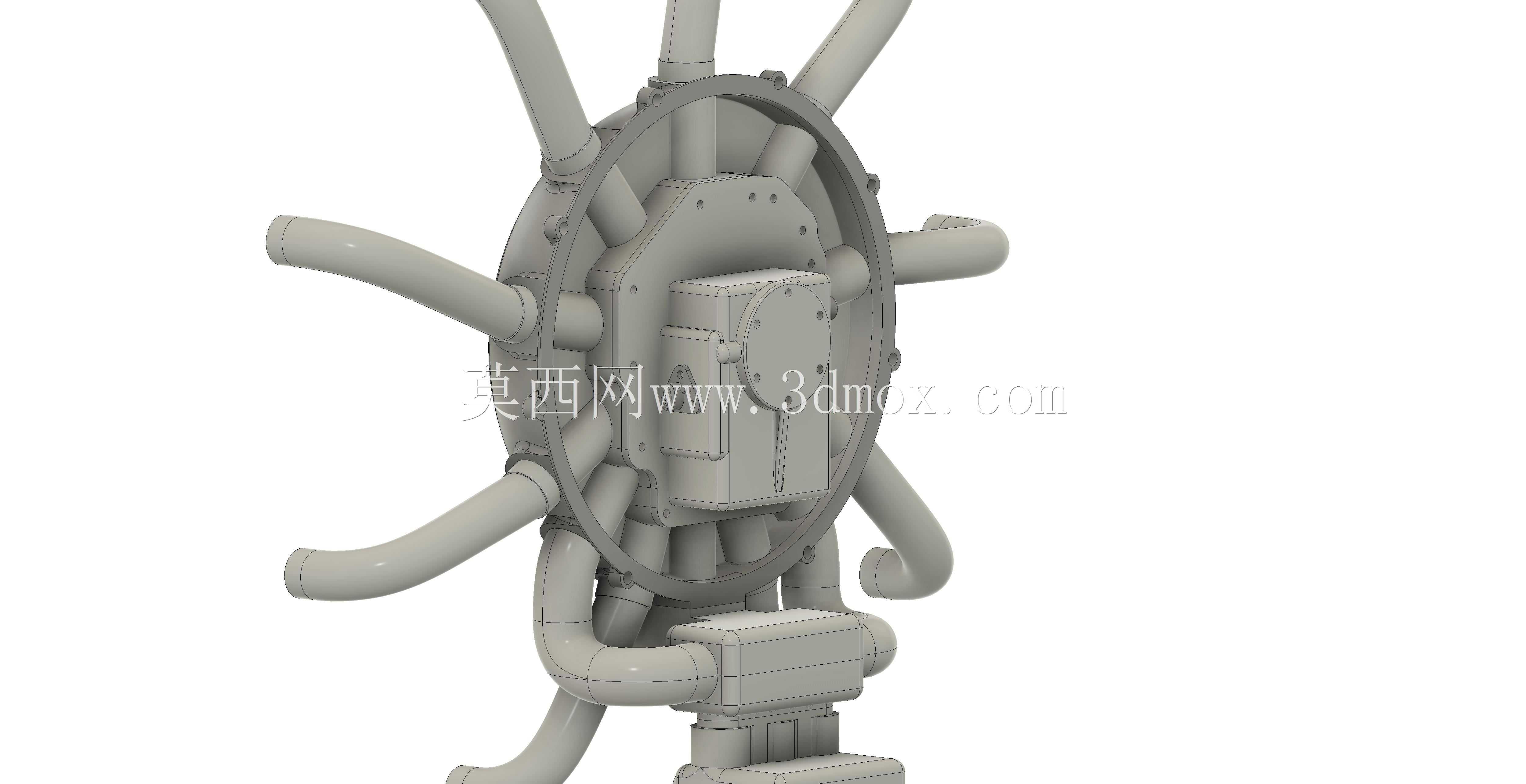

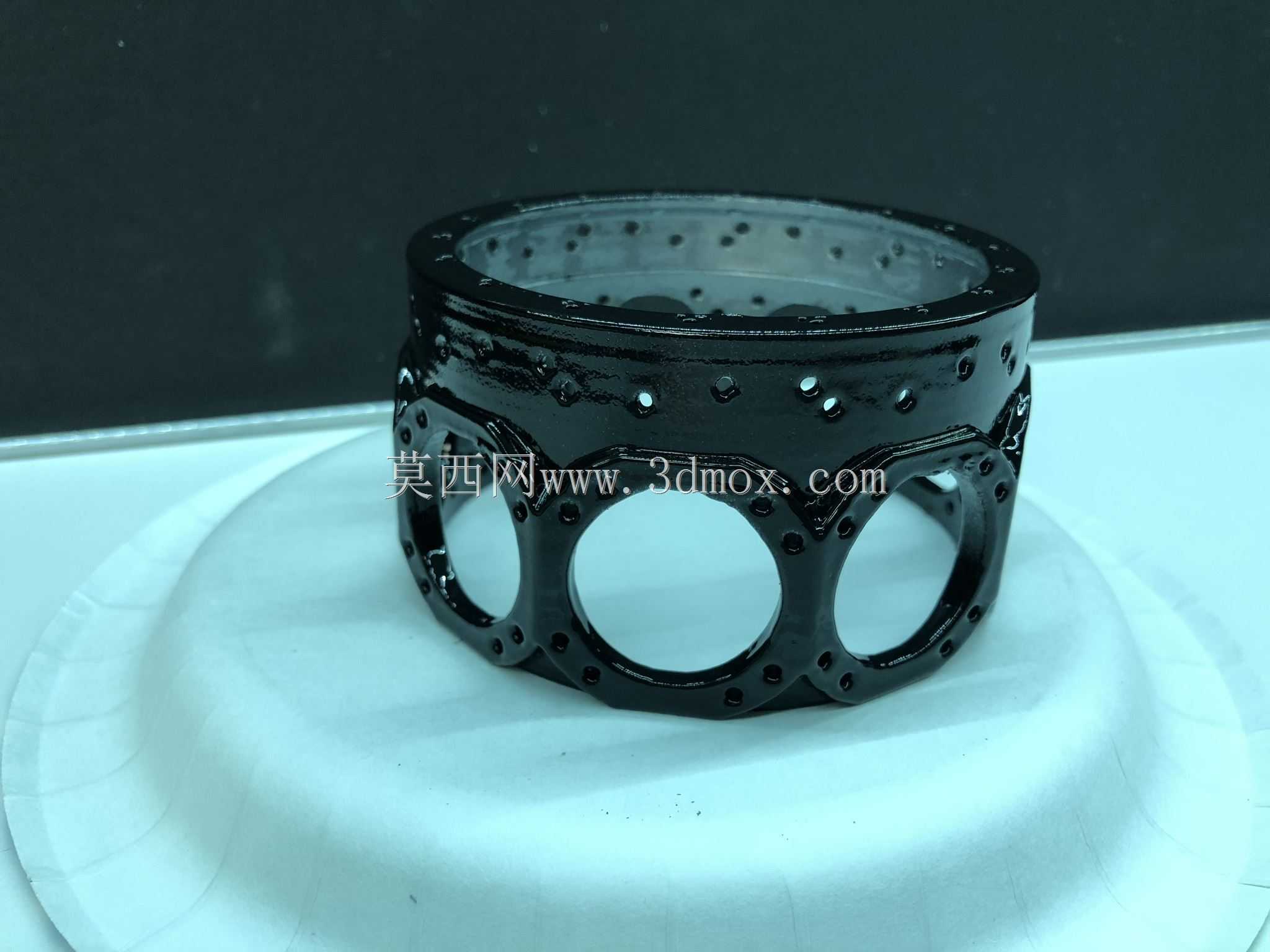

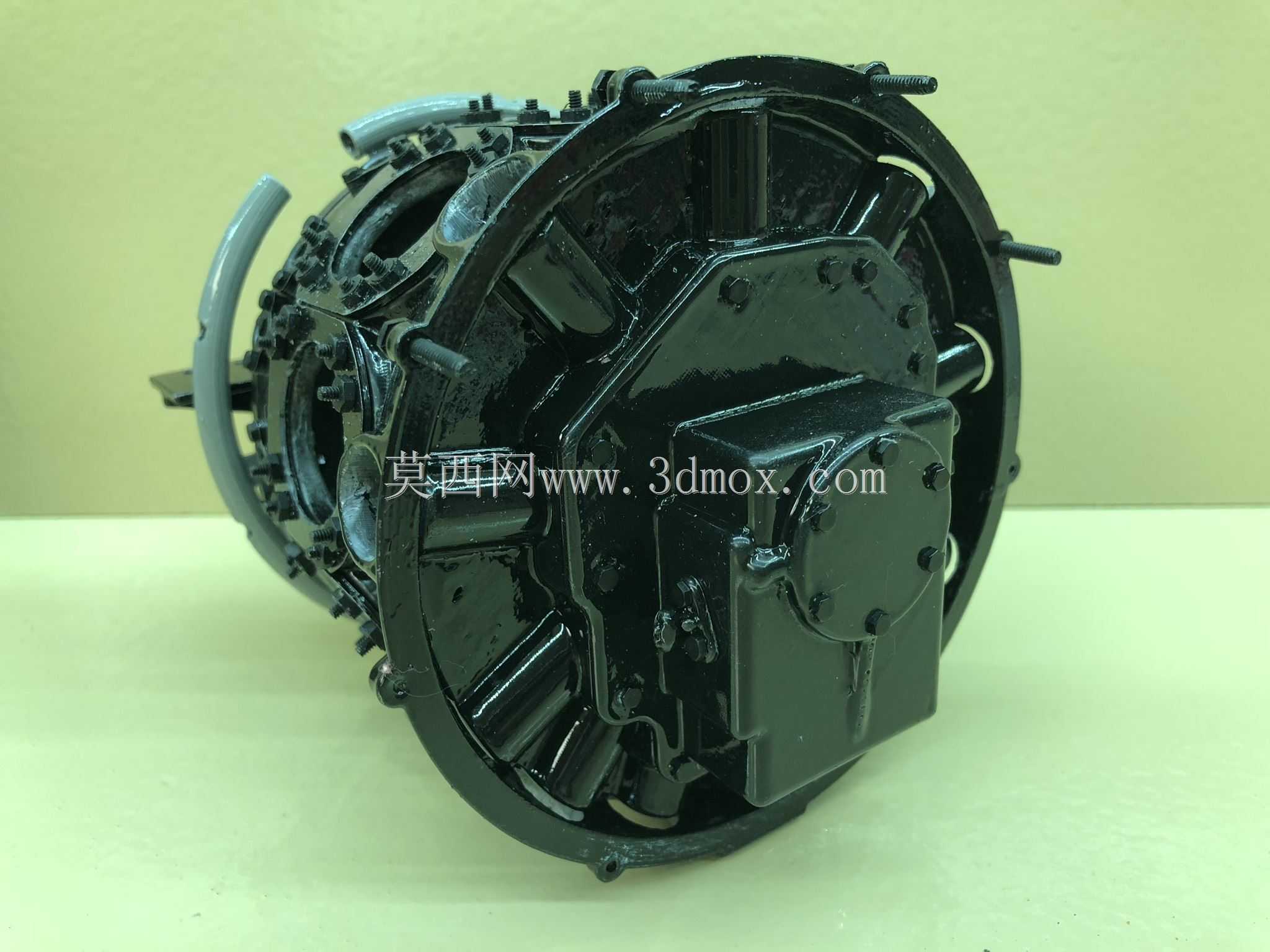

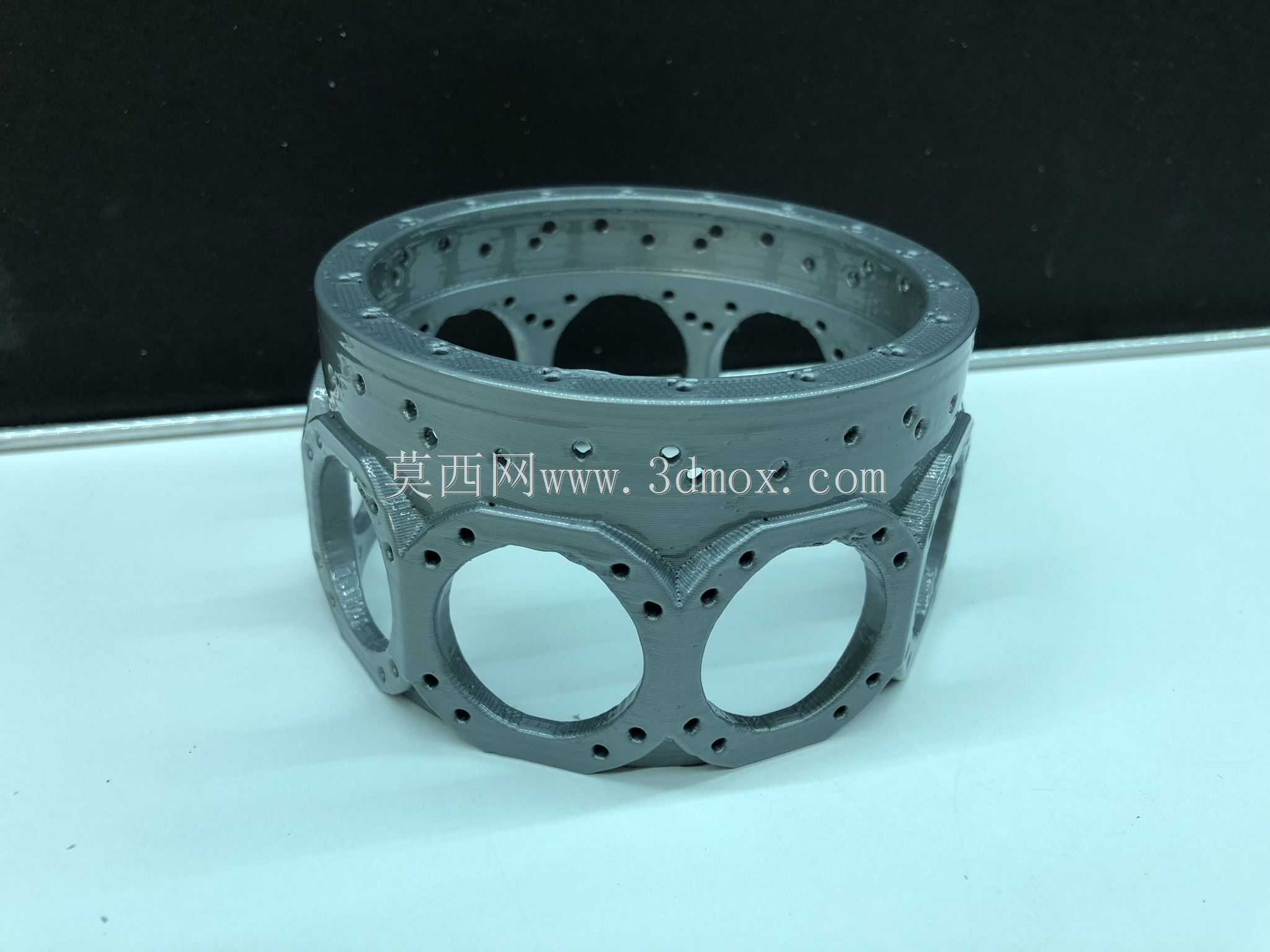

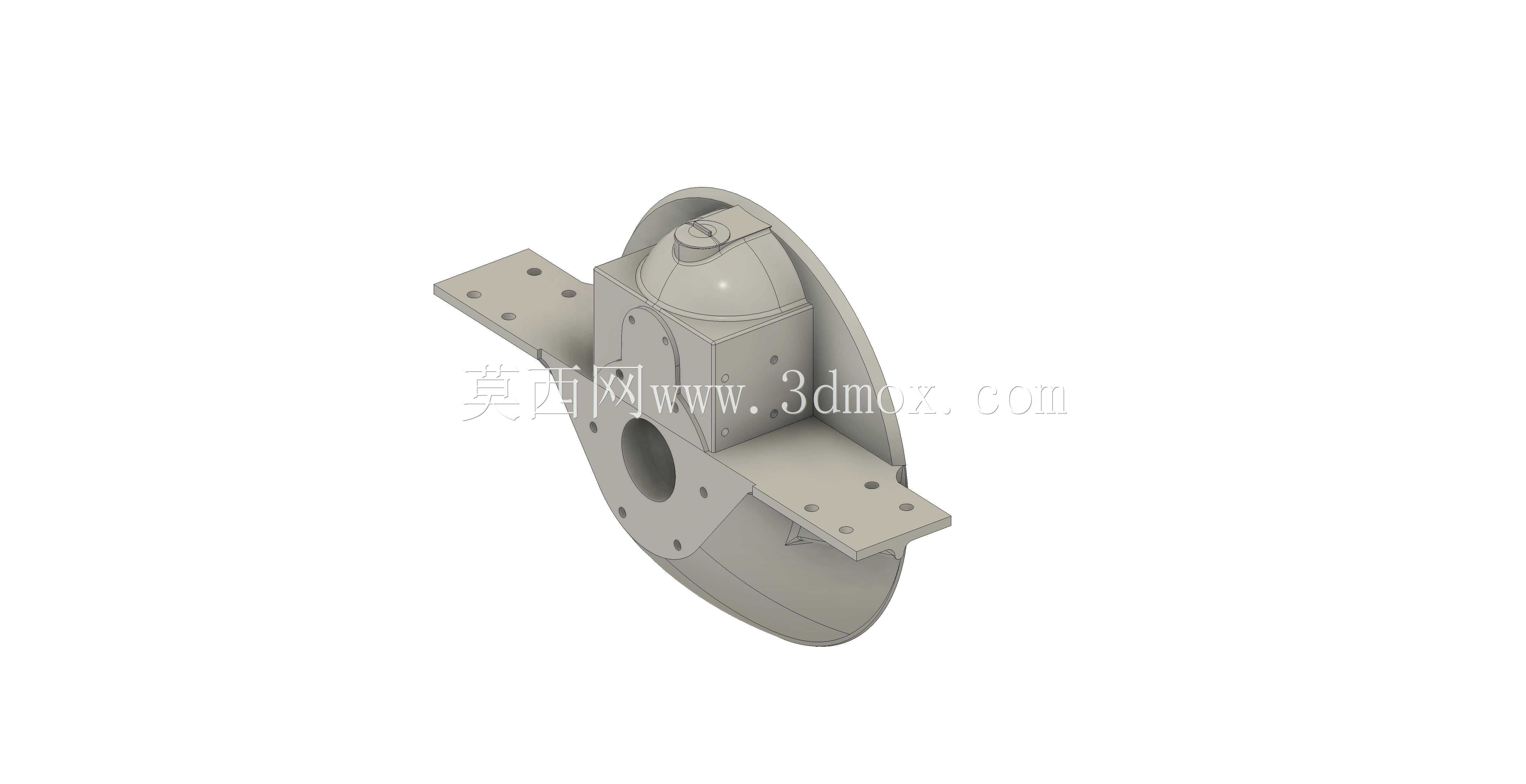

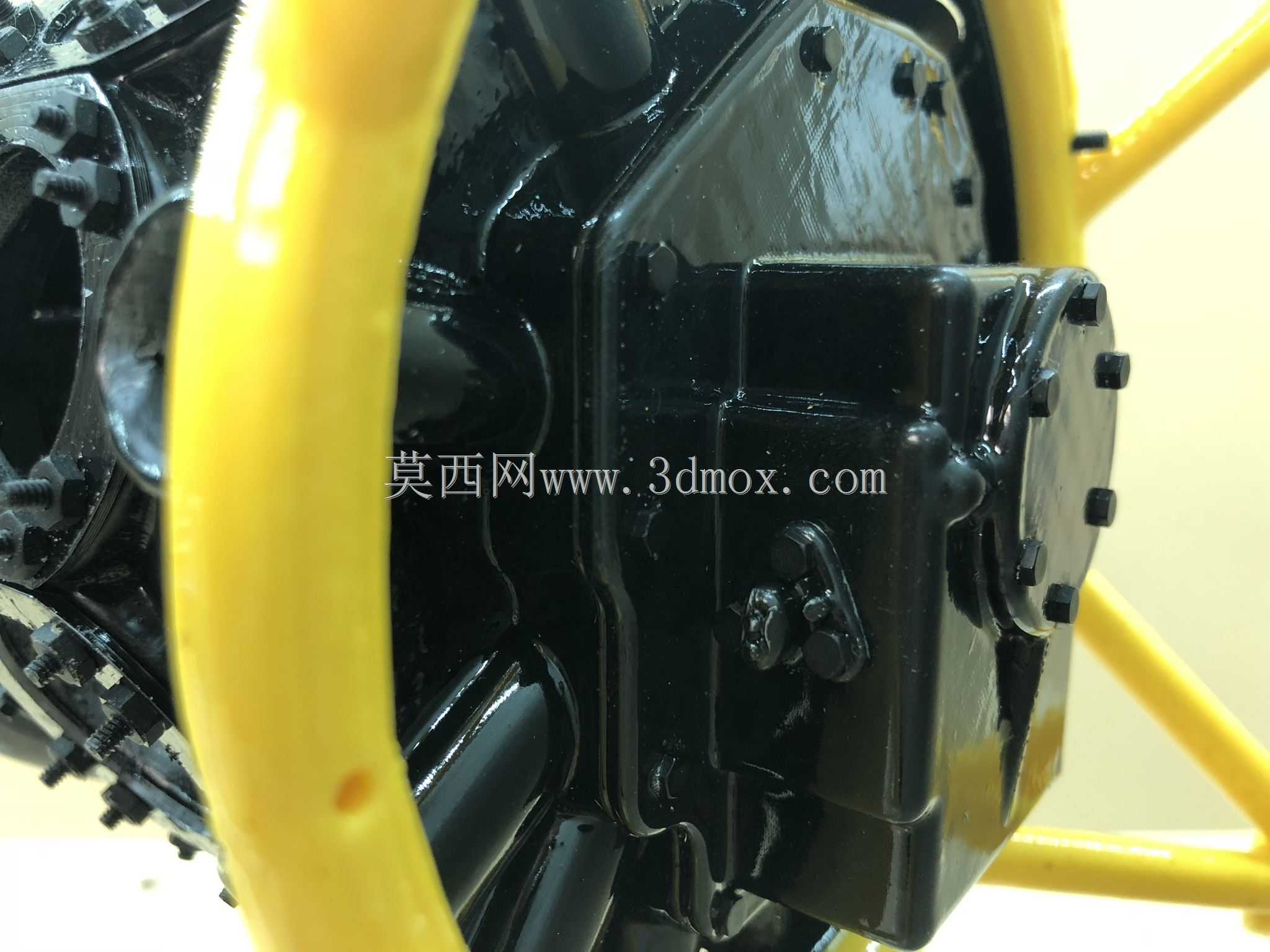

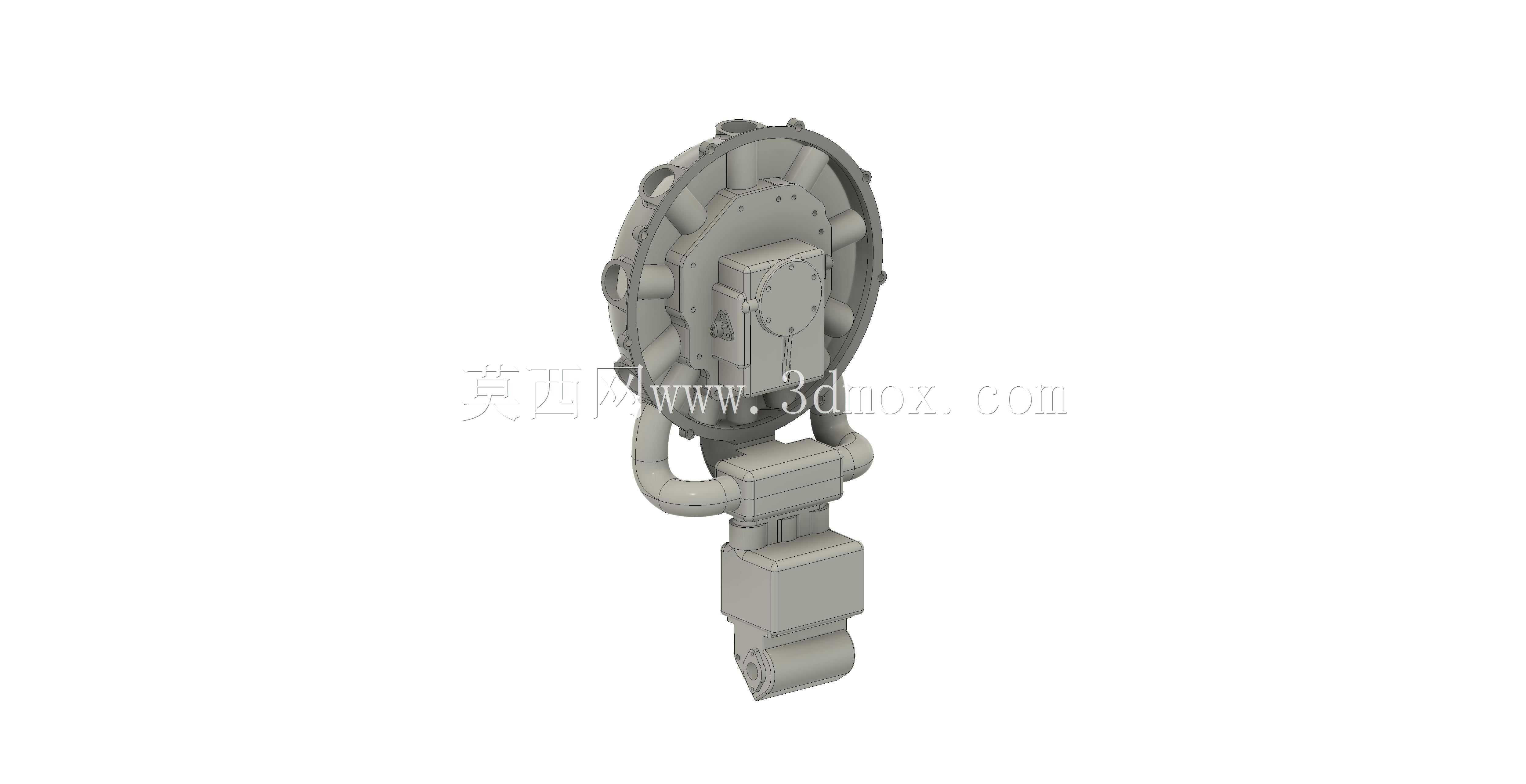

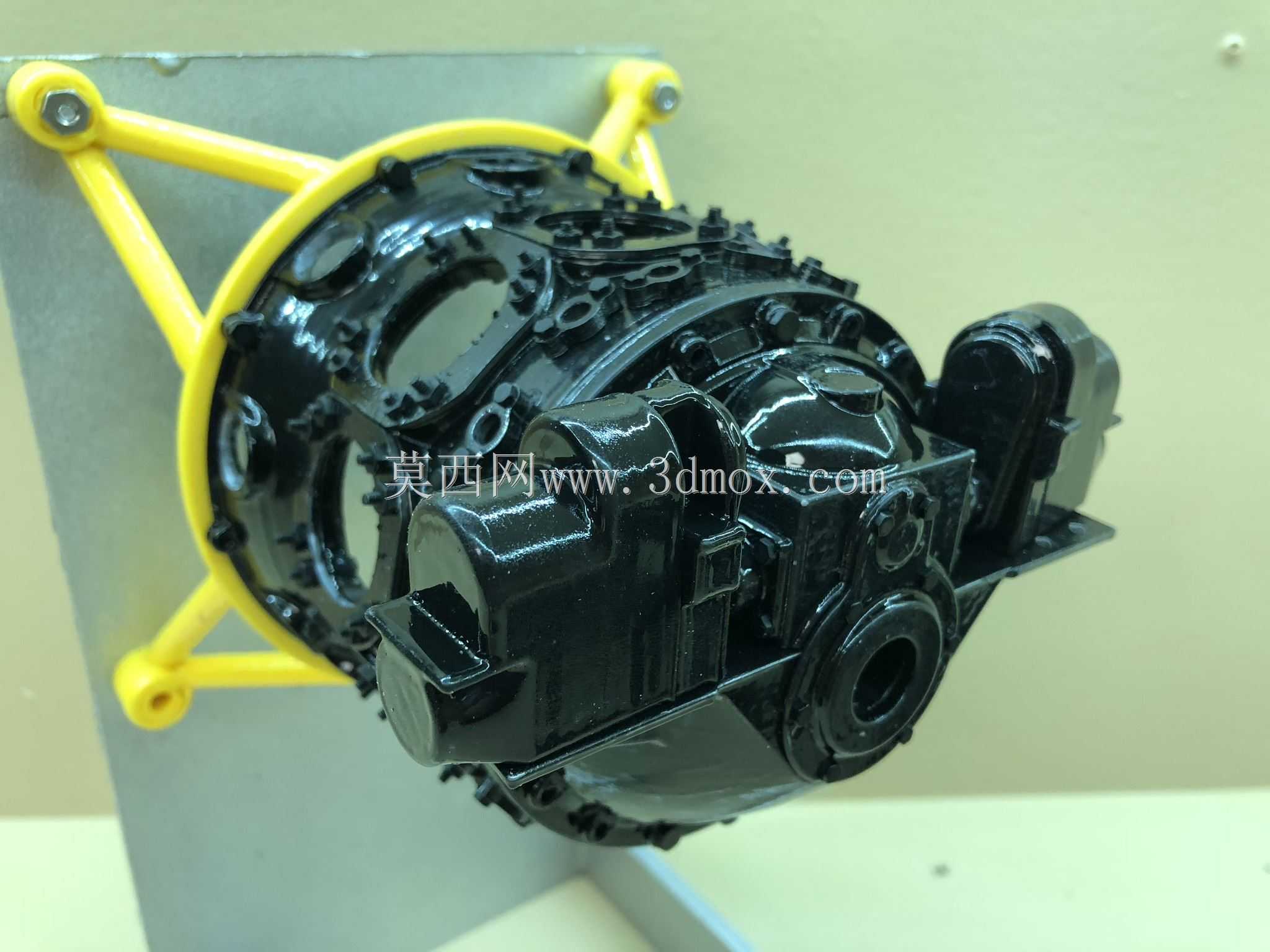

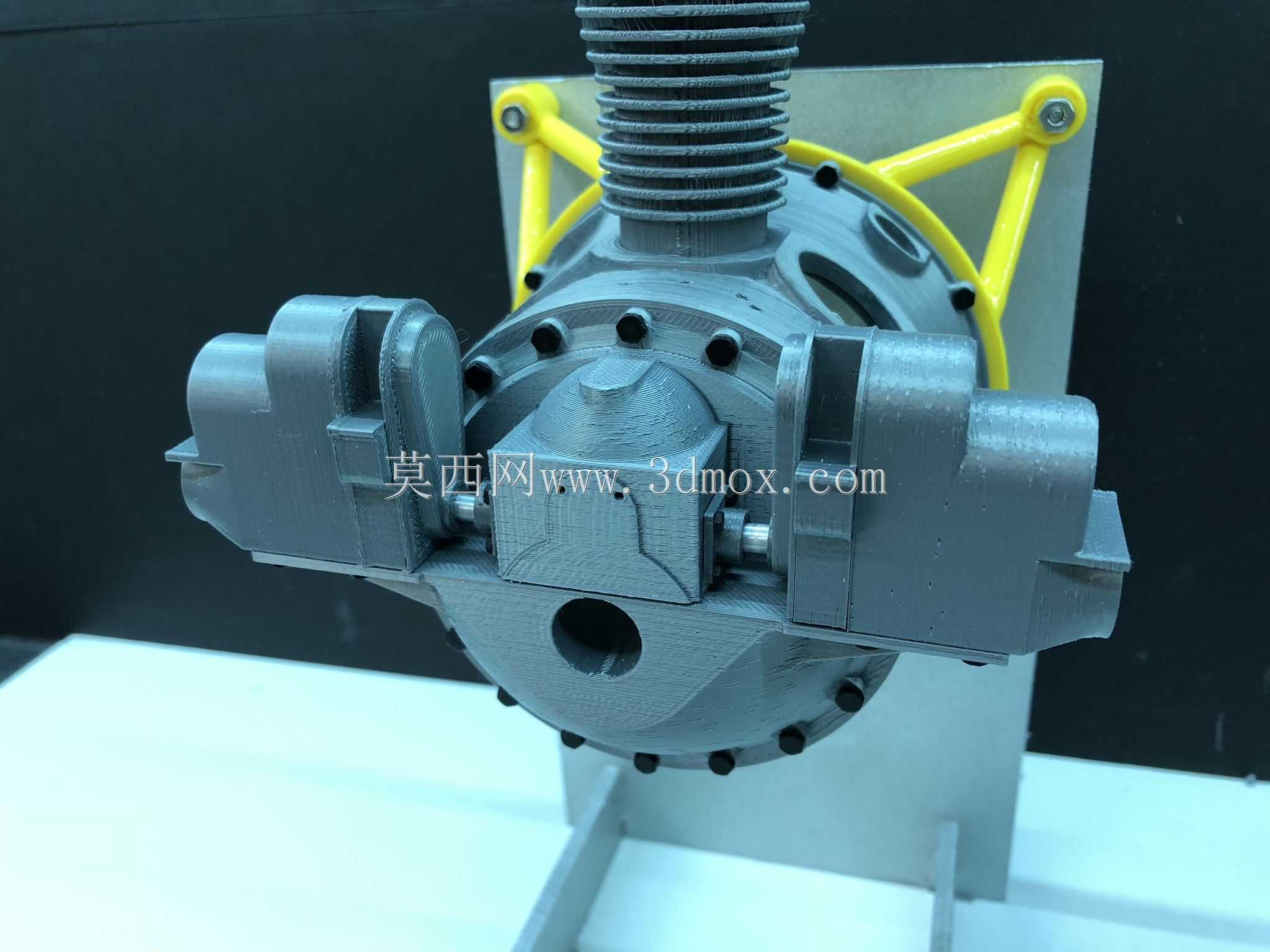

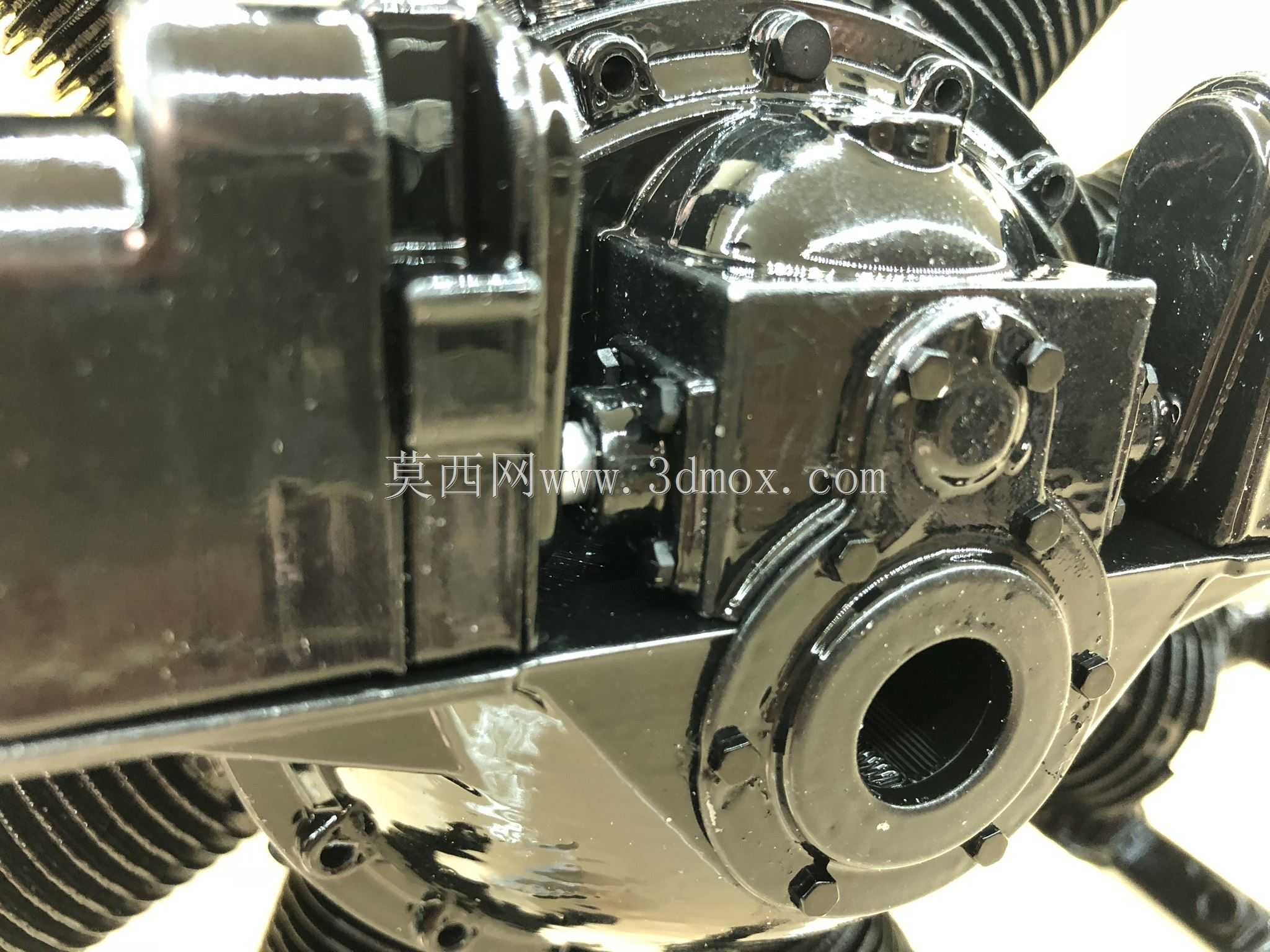

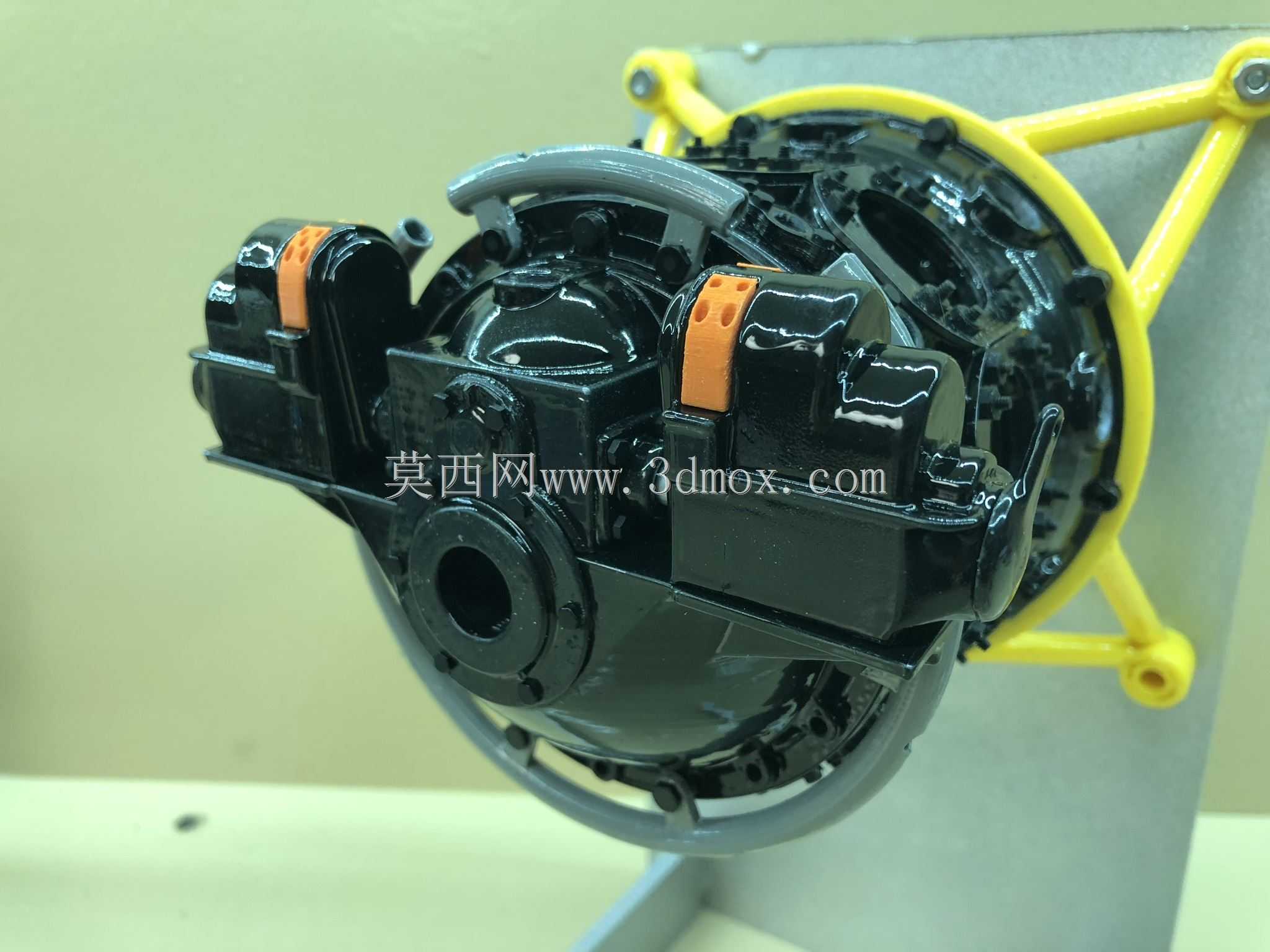

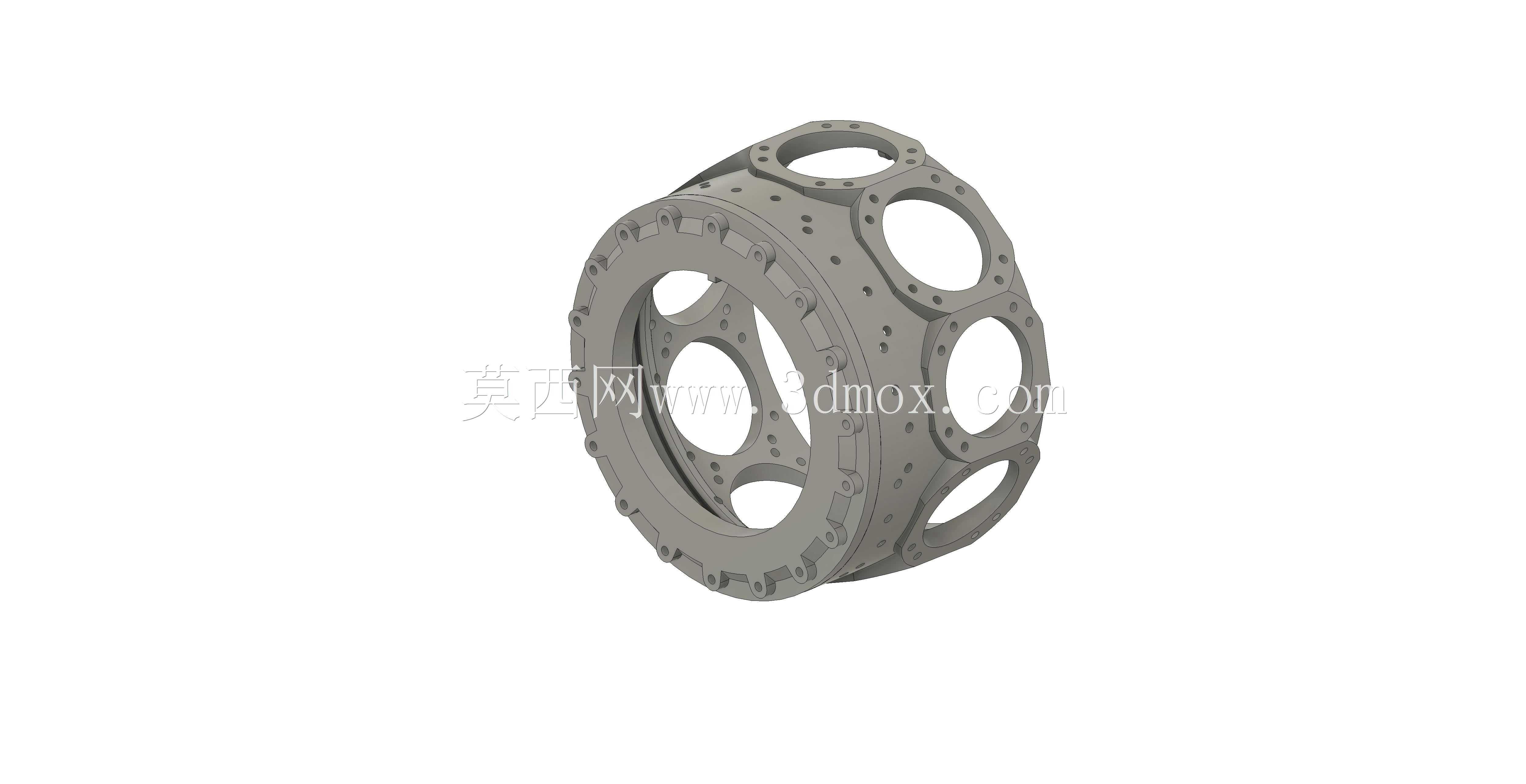

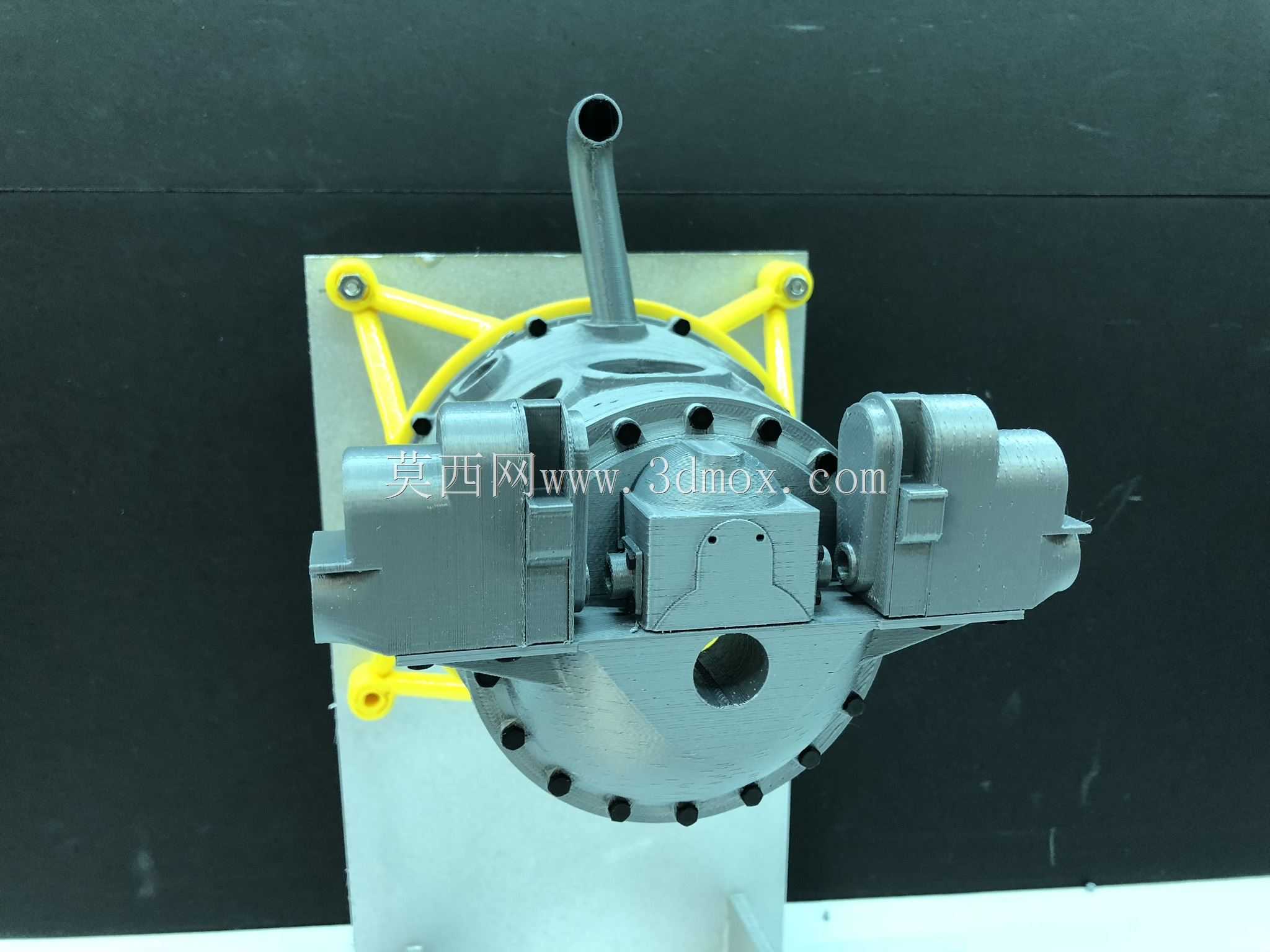

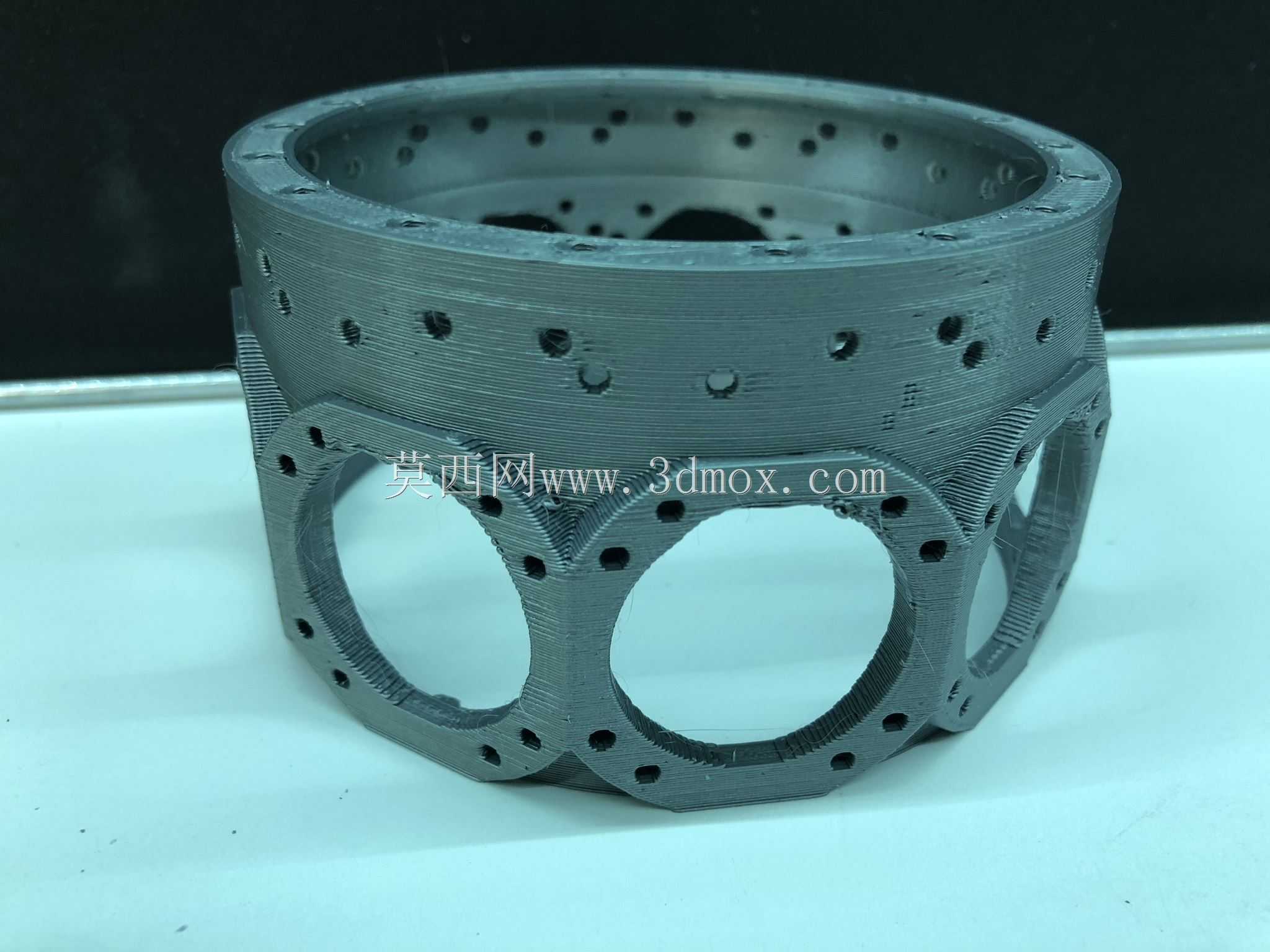

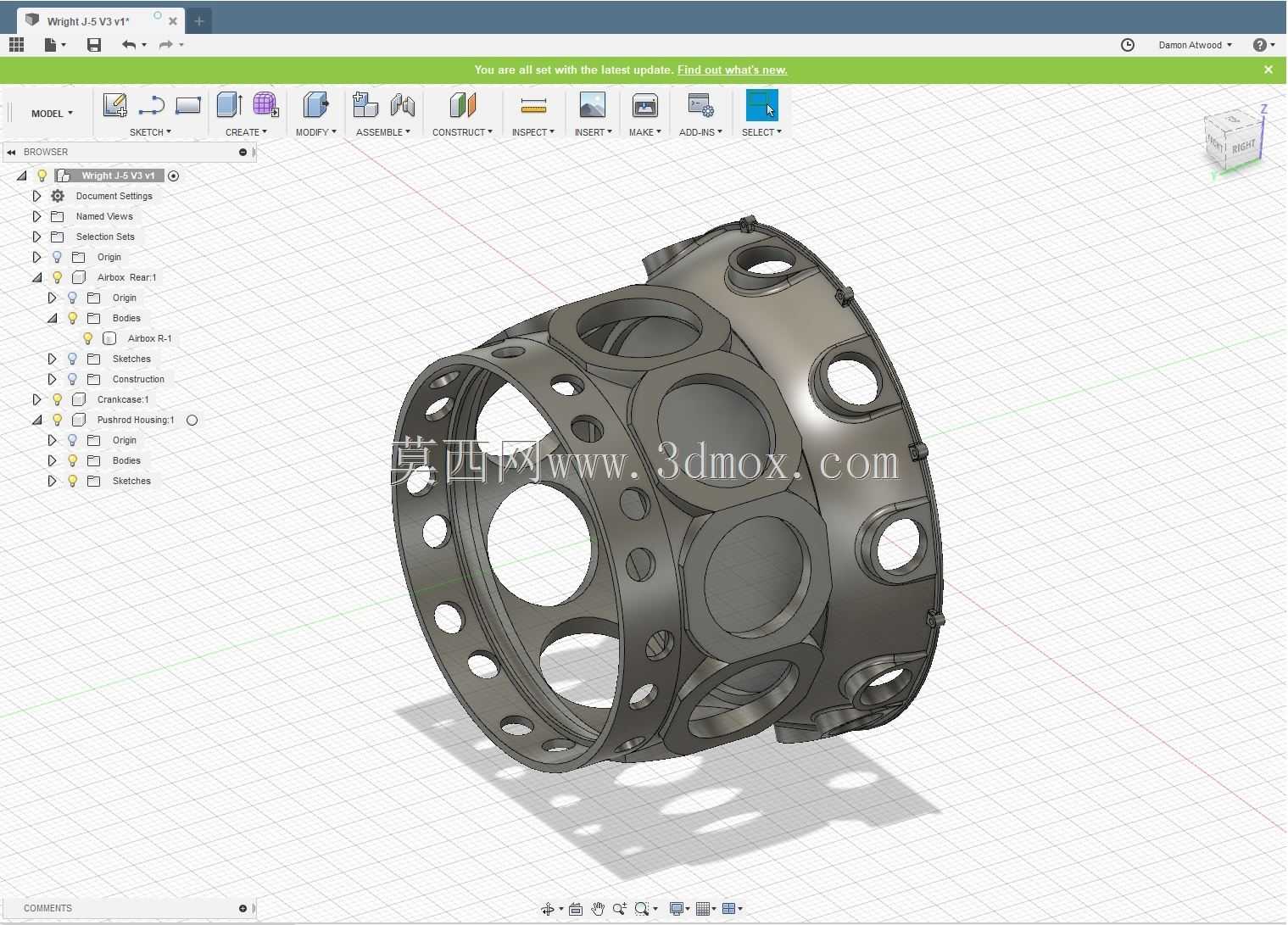

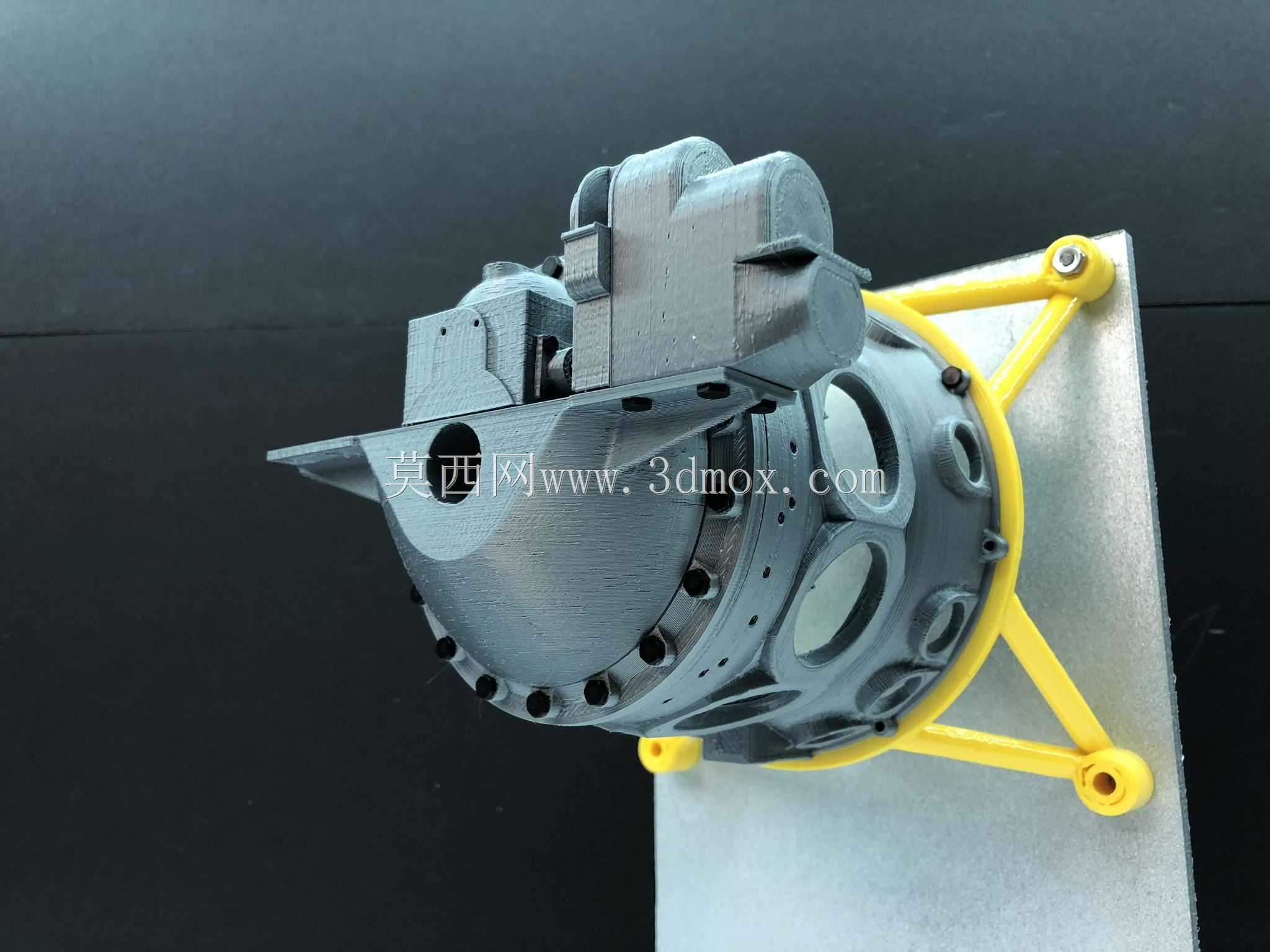

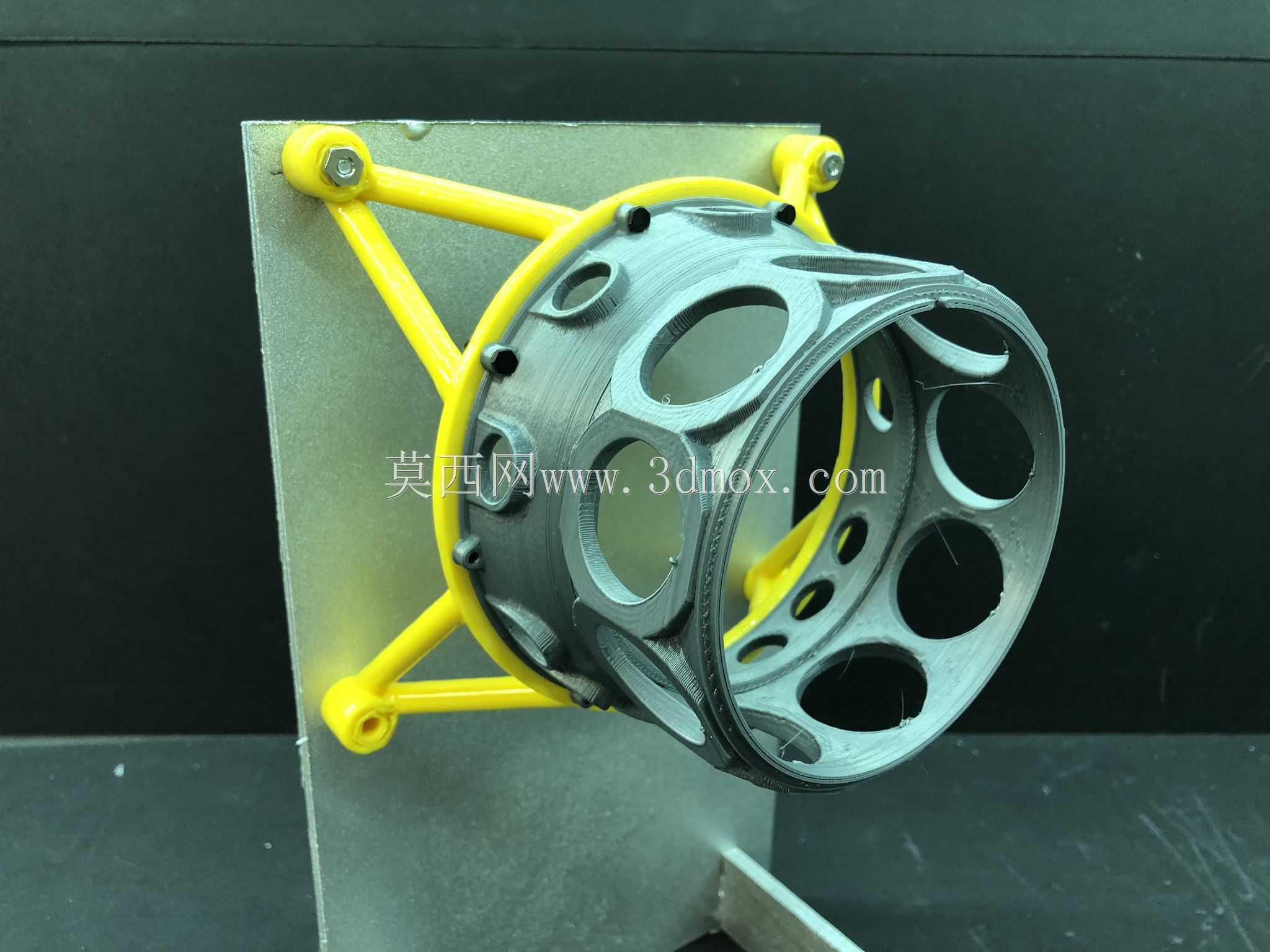

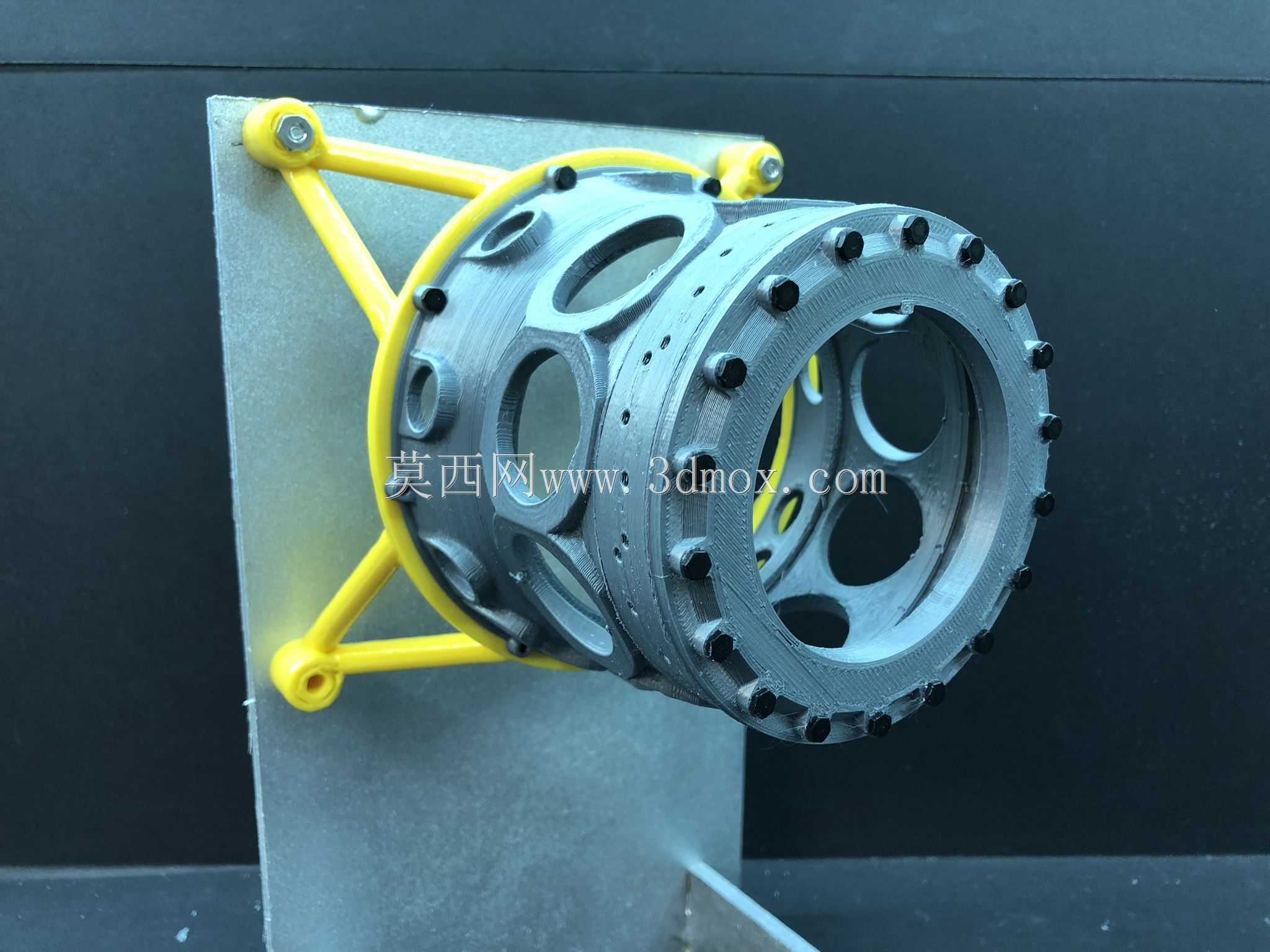

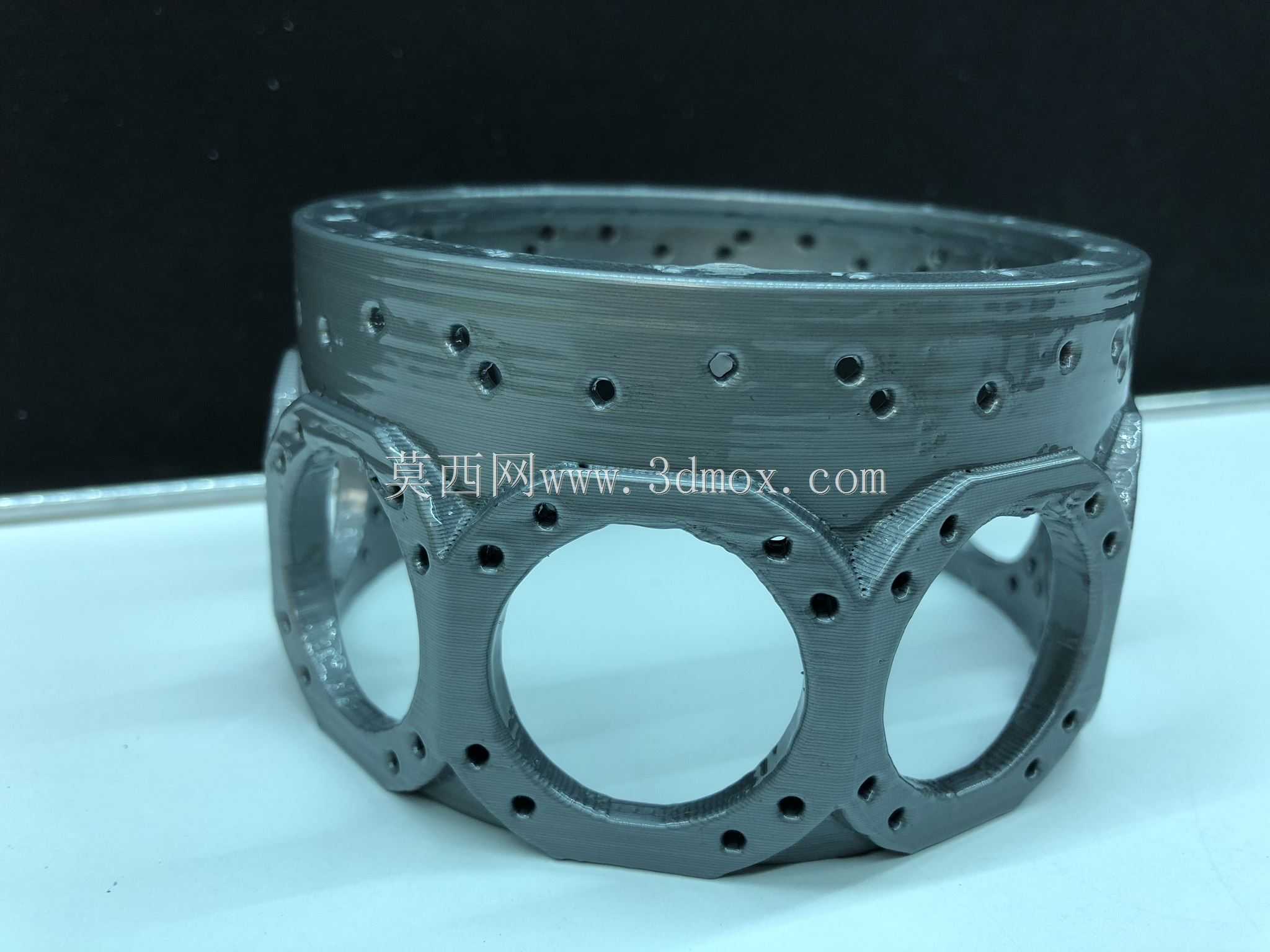

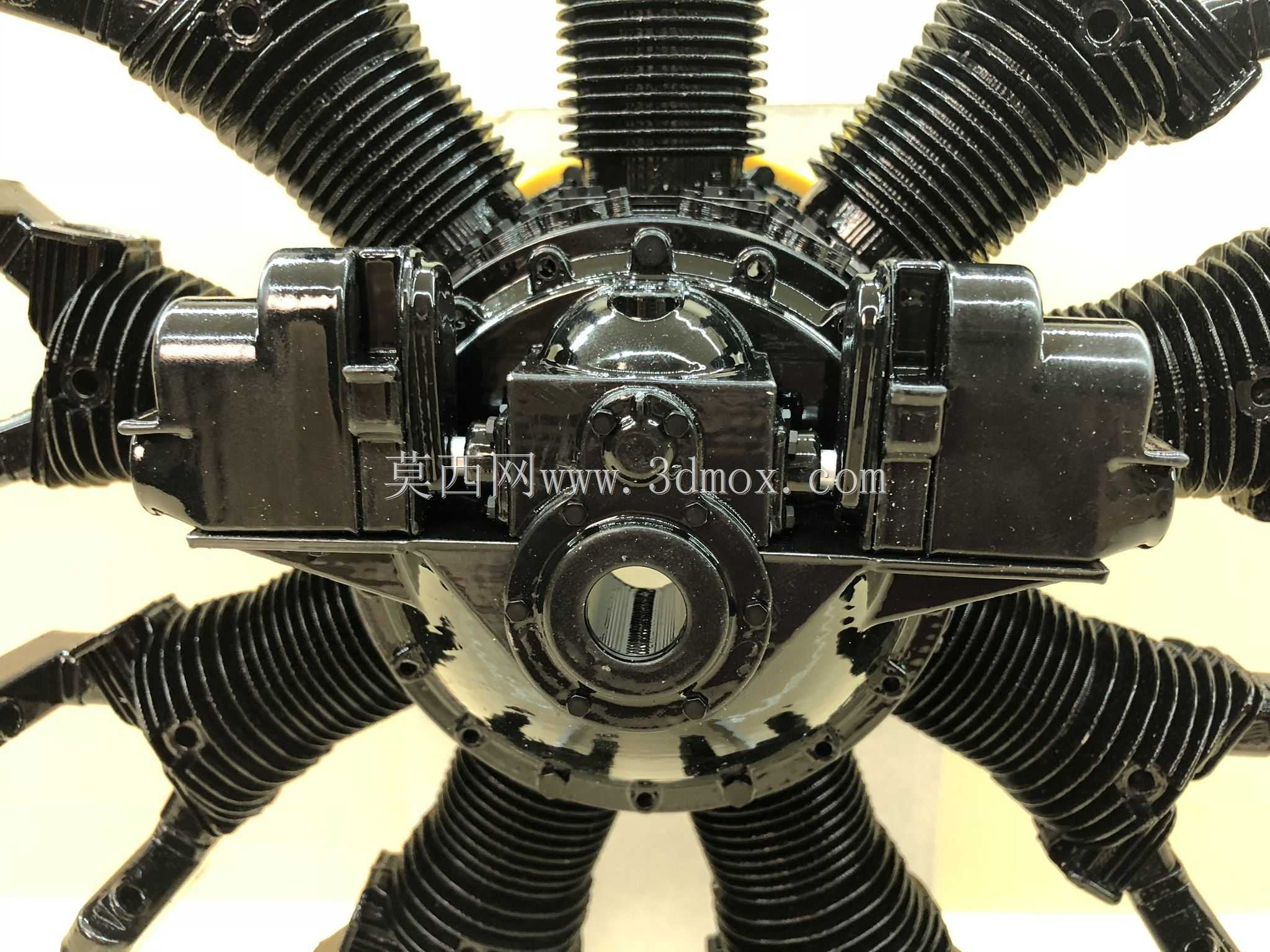

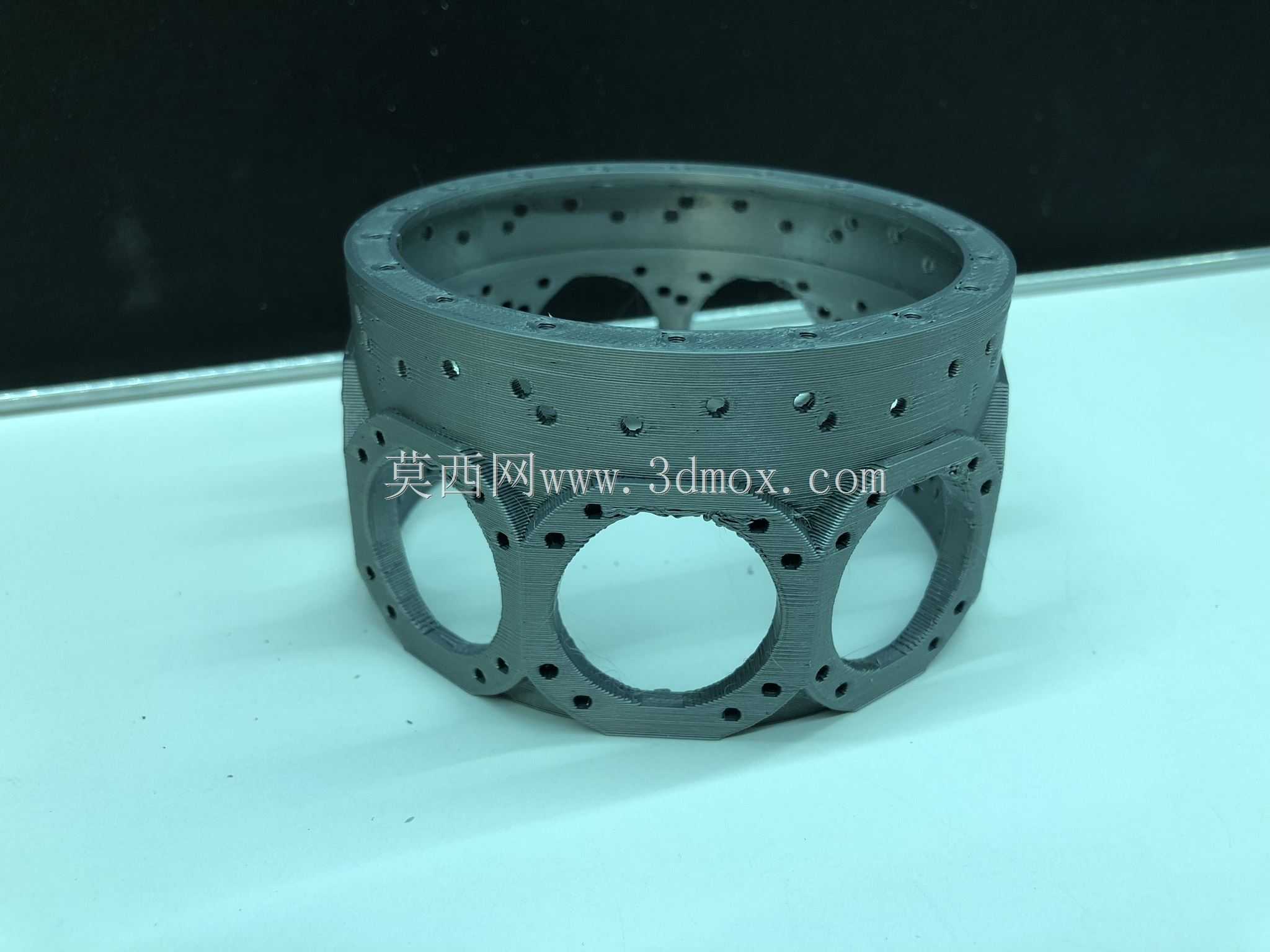

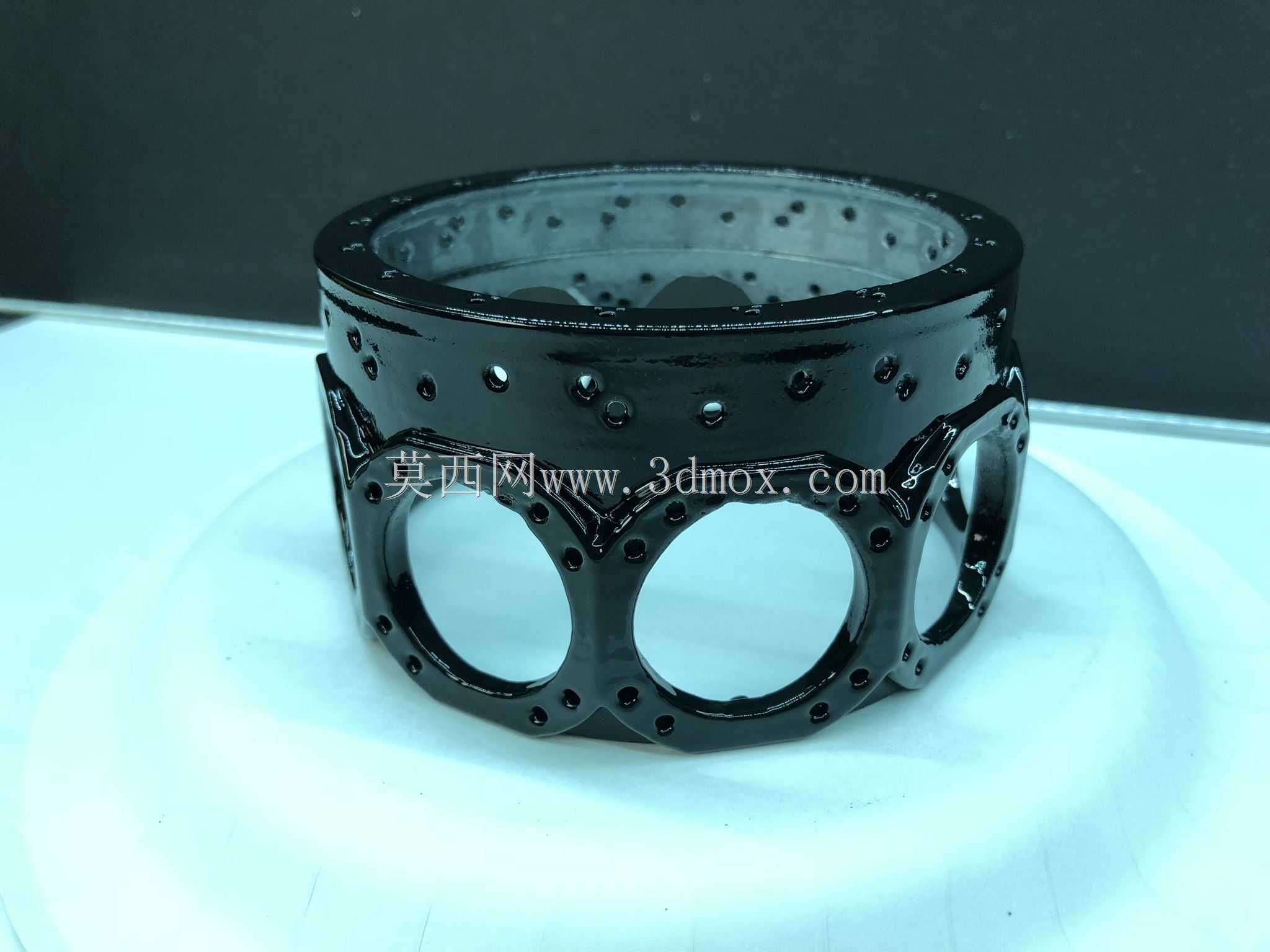

　　避免飞行过程中气流冲刷导致的管路磨损、线束松脱，日常维护时可以直接从正面接近每一个气缸的火花塞、进气管接头，不需要拆解大量外围附件就能完成常规的检查与更换作业。曲轴前端的输出轴集成了螺旋桨安装法兰，带定位止口的设计能保证螺旋桨的安装同轴度，法兰上的固定螺栓采用剪切载荷设计，能传递螺旋桨旋转产生的大扭矩，同时前端的整流罩安装支架直接固定在曲轴箱前端，不需要额外的支撑结构，能降低前端附件的振动水平。从实际使用场景来看，这类星型活塞发动机的低空扭矩输出特性优异，在起飞爬升阶段能提供稳定的大推力输出，对于经常需要在简易跑道起降的农用飞机、观光飞机来说，结构简单、维护便捷、故障率低的特性远优于复杂的液冷发动机，即便在野外缺乏专业维护设备的场地，也能完成常规的检查与故障排查。设计过程中针对径向排布的连杆运动轨迹做了完整的运动干涉验证，每一根连杆在曲轴旋转全周期内都不会与相邻气缸、曲轴箱内壁发生碰撞，活塞在上止点、下止点的位置精度控制在合理公差范围内，保证燃烧室的压缩比一致，避免个别气缸工作粗暴导致的振动异常。曲轴箱采用分体式设计，前后箱体通过止口定位、螺栓紧固，结合面的密封结构能承受曲轴箱内的压力波动，不会出现润滑油渗漏的问题，内部的润滑油道直接铸在箱体壁内，能给曲轴轴承、连杆衬套、活塞销等运动部件提供持续的压力润滑，不需要额外布置复杂的外部润滑油管路。
