RC航模用环形进气整流罩结构设计

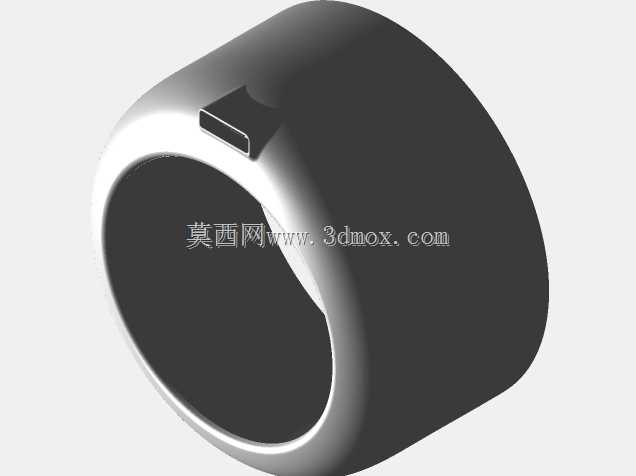

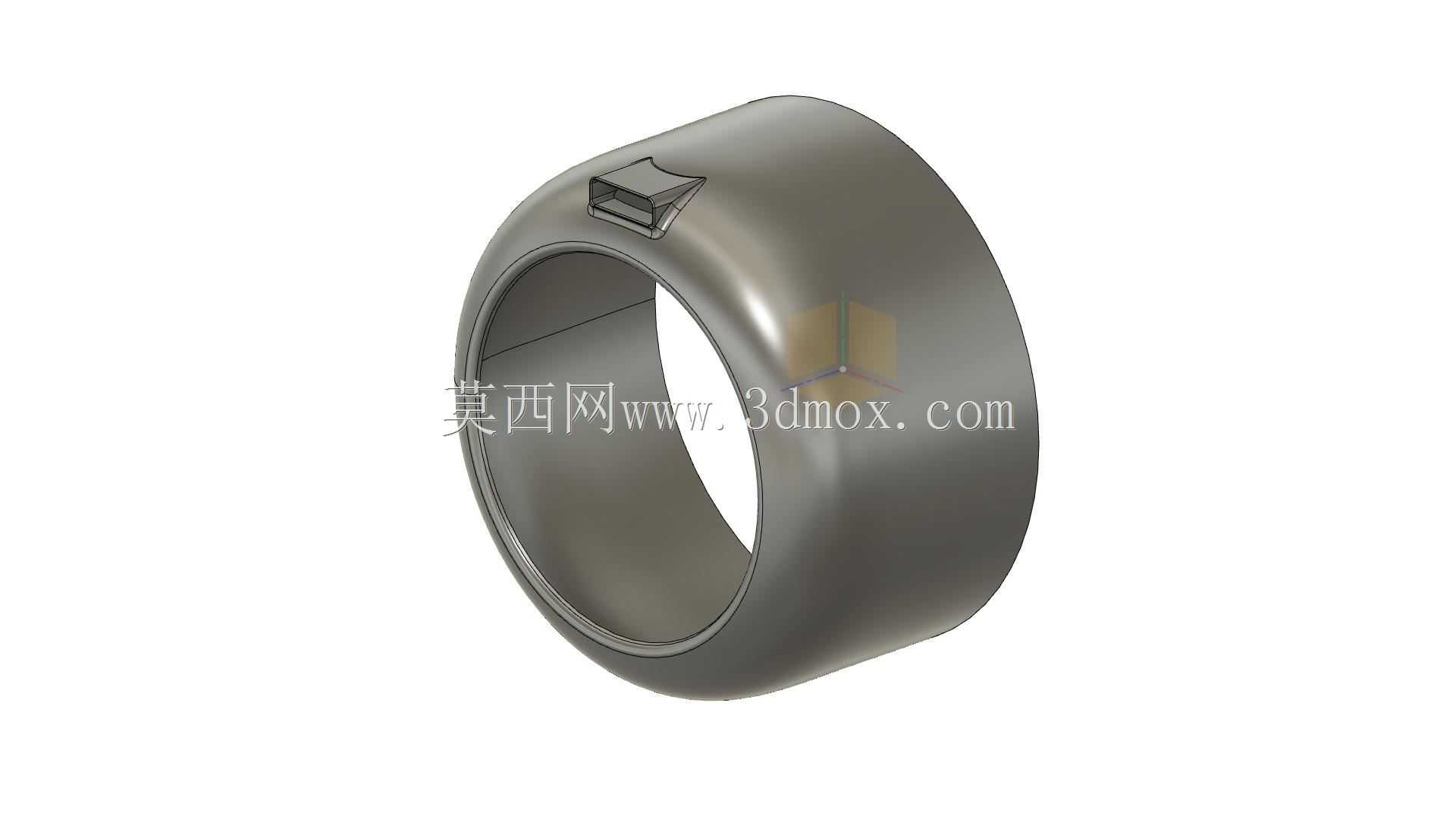

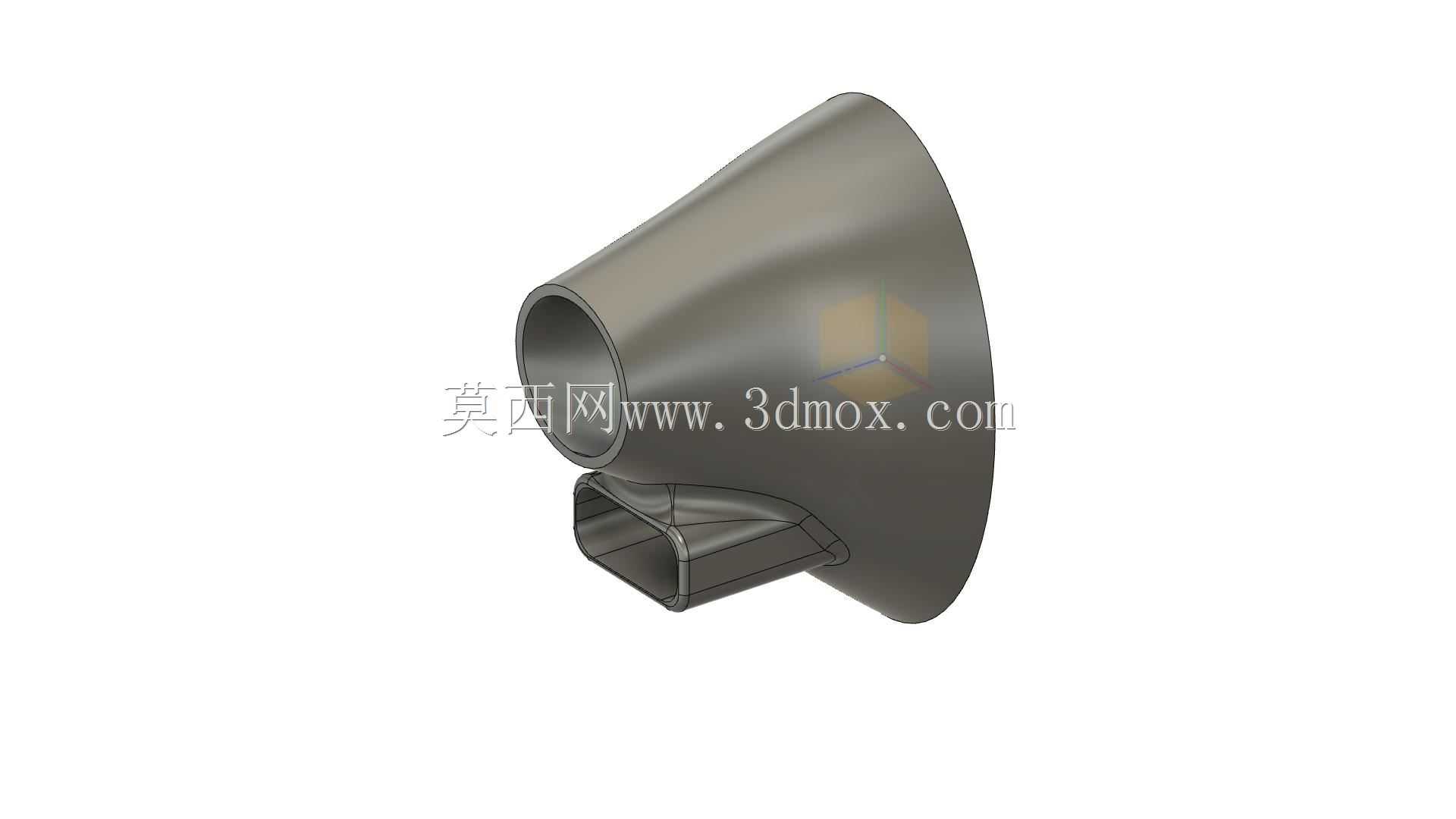

　　在RC固定翼航模的动力系统匹配环节，进气整流罩是直接影响螺旋桨进气效率、电机散热表现与整机气动阻力的关键结构件，本次设计的环形整流罩主要适配小排量活塞动力与外转子无刷电机的前拉式布局航模，覆盖像真机、运动机等多个航模品类的改装与装机需求。从实际装机场景来看，这类整流罩安装在航模机头最前端，内侧需要容纳电机安装座、整流罩固定快拆结构，部分油动版本还需要预留油针调节、排气管避让的空间，因此设计阶段首先要平衡气动外形的流畅度与内部安装的兼容性。

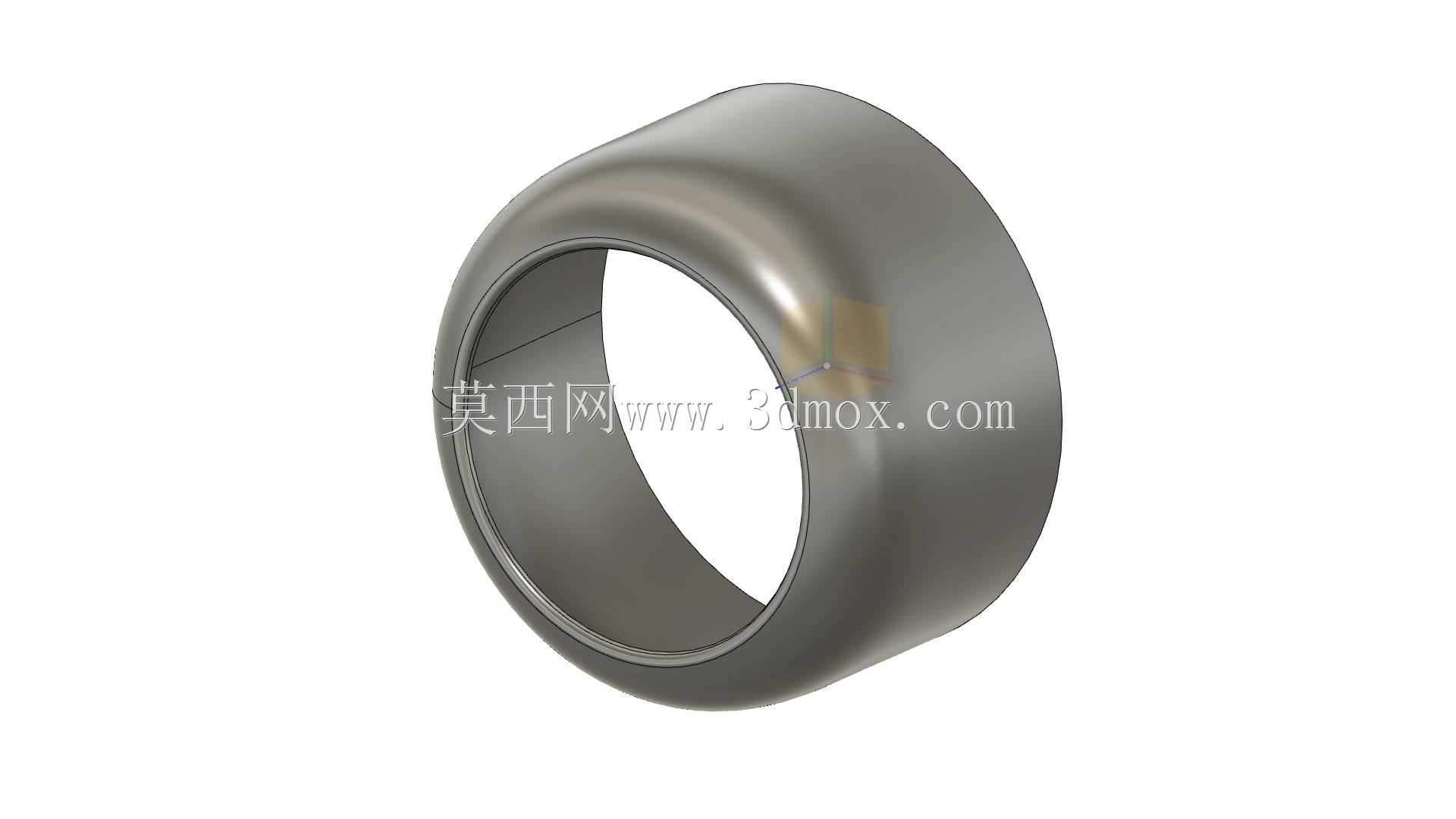

　　从气动设计逻辑出发，整流罩的外曲面采用连续变曲率的流线型回转结构，进气端的圆弧过渡半径经过多轮气动校核，避免气流在唇口位置产生分离涡，减少飞行过程中的压差阻力；内壁与电机、螺旋桨桨毂的间隙控制在3-5mm区间，既保证足够的冷却气流流通通道，能将电机运转产生的热量通过整流罩内部的气流通道快速带出，避免长时间大油门飞行出现电机过热退磁的问题，又不会因为间隙过大导致气流从内壁与动力部件的缝隙中乱窜，降低螺旋桨的进气效率。

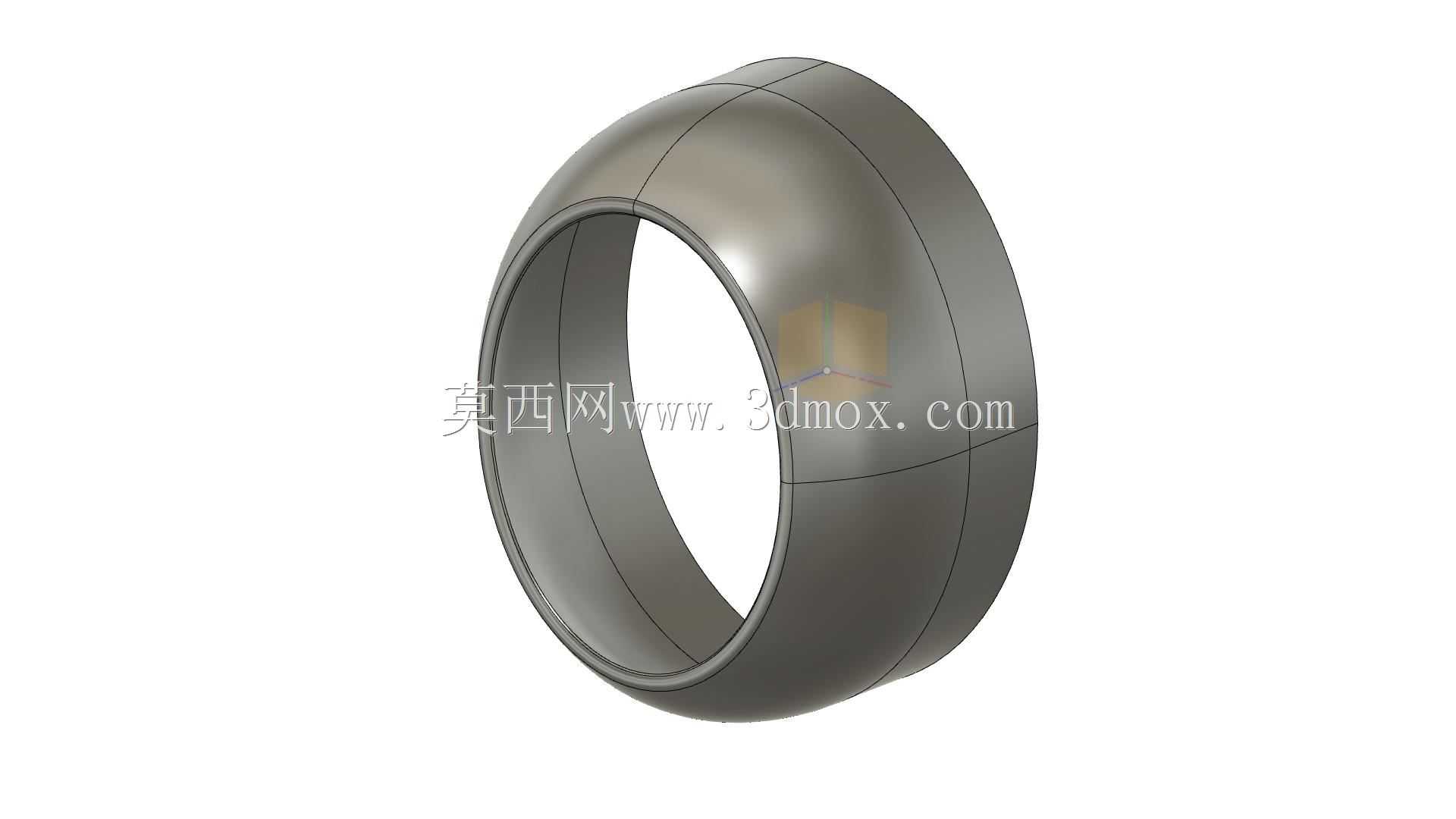

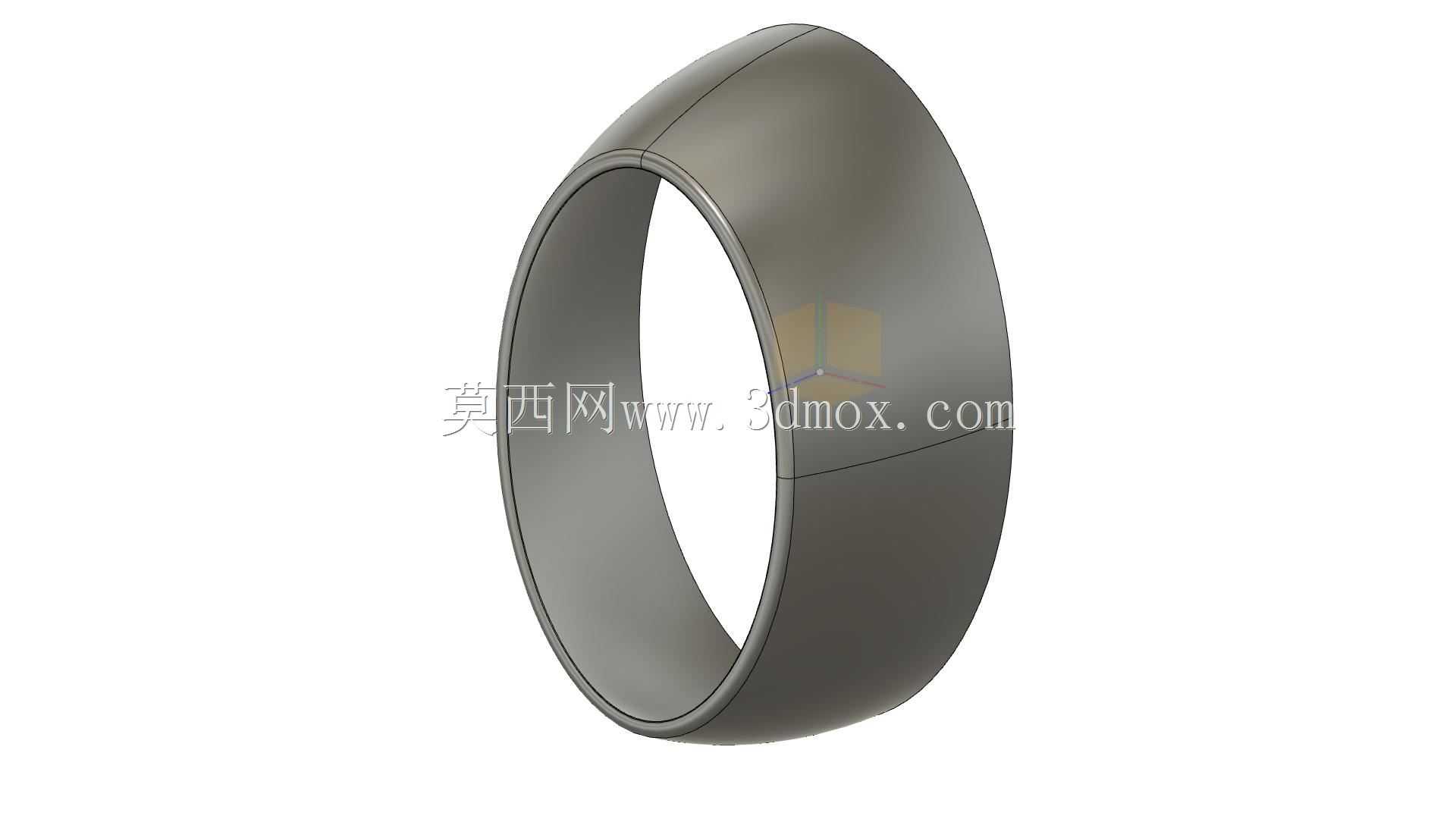

　　结构设计上，整体采用等壁厚回转结构，壁厚根据3D打印的工艺特性设置为1.5mm，既保证足够的结构强度，能承受飞行过程中的气流冲击与轻微起降碰撞，又能尽可能降低机头位置的重量，避免整机重心过度靠前影响操纵手感。安装端的端面设计有定位止口，能与常见的航模电机安装座、防火板精准贴合，安装孔位采用通用化的孔距设计，适配市面上多数28系列、35系列外转子无刷电机的安装尺寸，不需要用户额外打孔修改，降低装机的适配成本。

　　从安装边界来看，整流罩的最大外径根据适配的螺旋桨尺寸做了匹配，常规适配9-12寸螺旋桨的版本最大外径控制在85mm，轴向长度为62mm，安装后不会超出螺旋桨的旋转平面，避免螺旋桨旋转过程中与整流罩发生剐蹭；内壁的最小通径为48mm，能容纳直径42mm以内的电机与桨毂，同时预留了足够的走线空间，电调的电源线、信号线可以从整流罩内侧的预留通道直接穿入机身内部，不会外露在气流中增加额外阻力。

　　在实际使用场景中，这类整流罩除了优化气动效率之外，还能起到保护动力部件的作用，在轻微擦地起降、空中撞线等小冲击场景下，整流罩会先于电机、桨毂接触障碍物，吸收部分冲击能量，降低核心动力部件的损坏概率；同时流线型的外形也能提升航模的像真度，对于像真机玩家来说，可以通过表面打磨、喷漆处理还原真机的机头整流罩外观，提升整机的仿真效果。设计过程中也充分考虑了不同加工工艺的适配性，不管是FDM3D打印、光固化3D打印还是真空吸塑成型，都能直接使用该模型进行生产，不需要额外做工艺补正，壁厚均匀的结构也能避免打印过程中出现翘曲、填充不均等工艺问题，降低自制玩家的加工难度。
