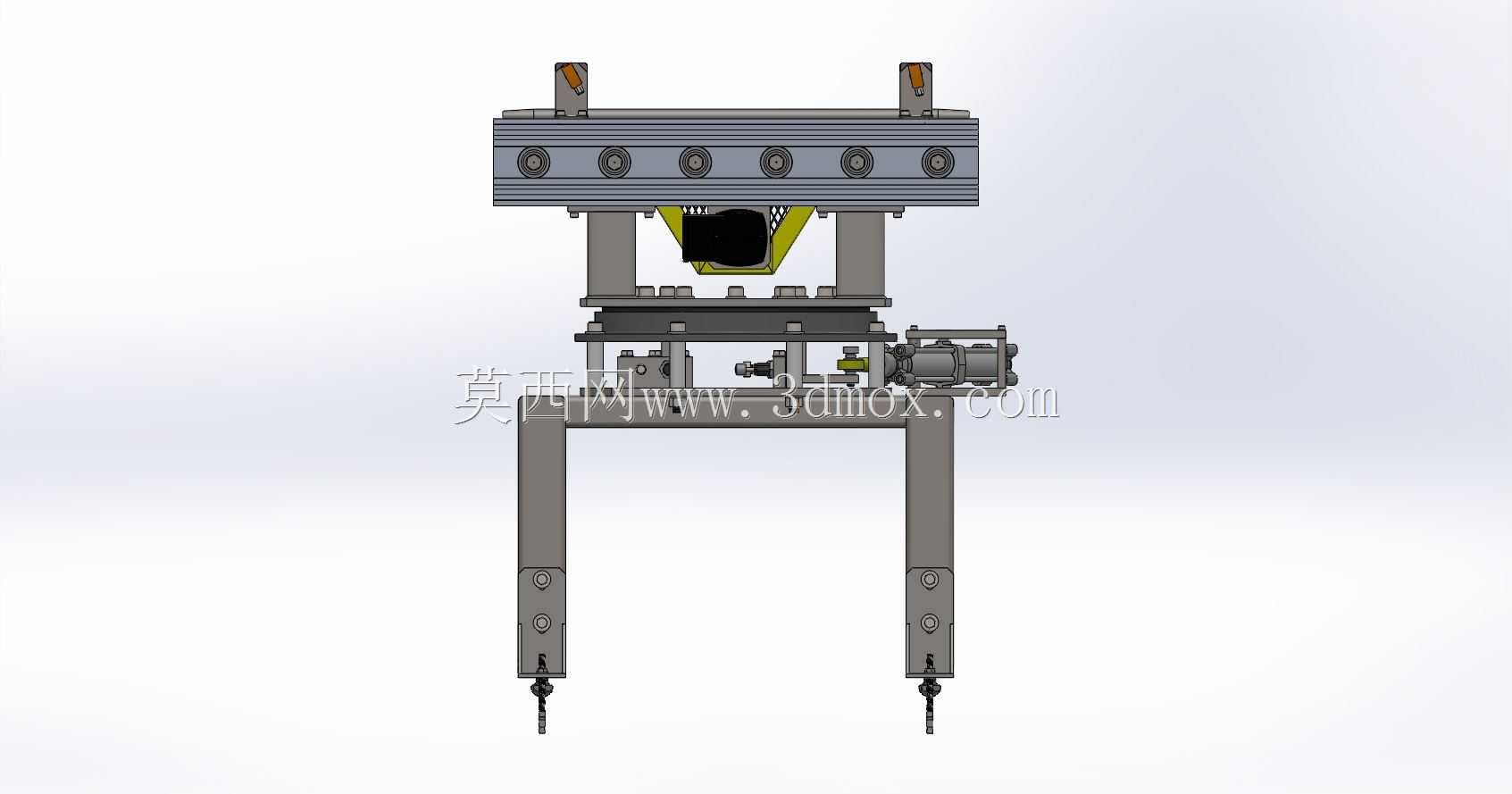

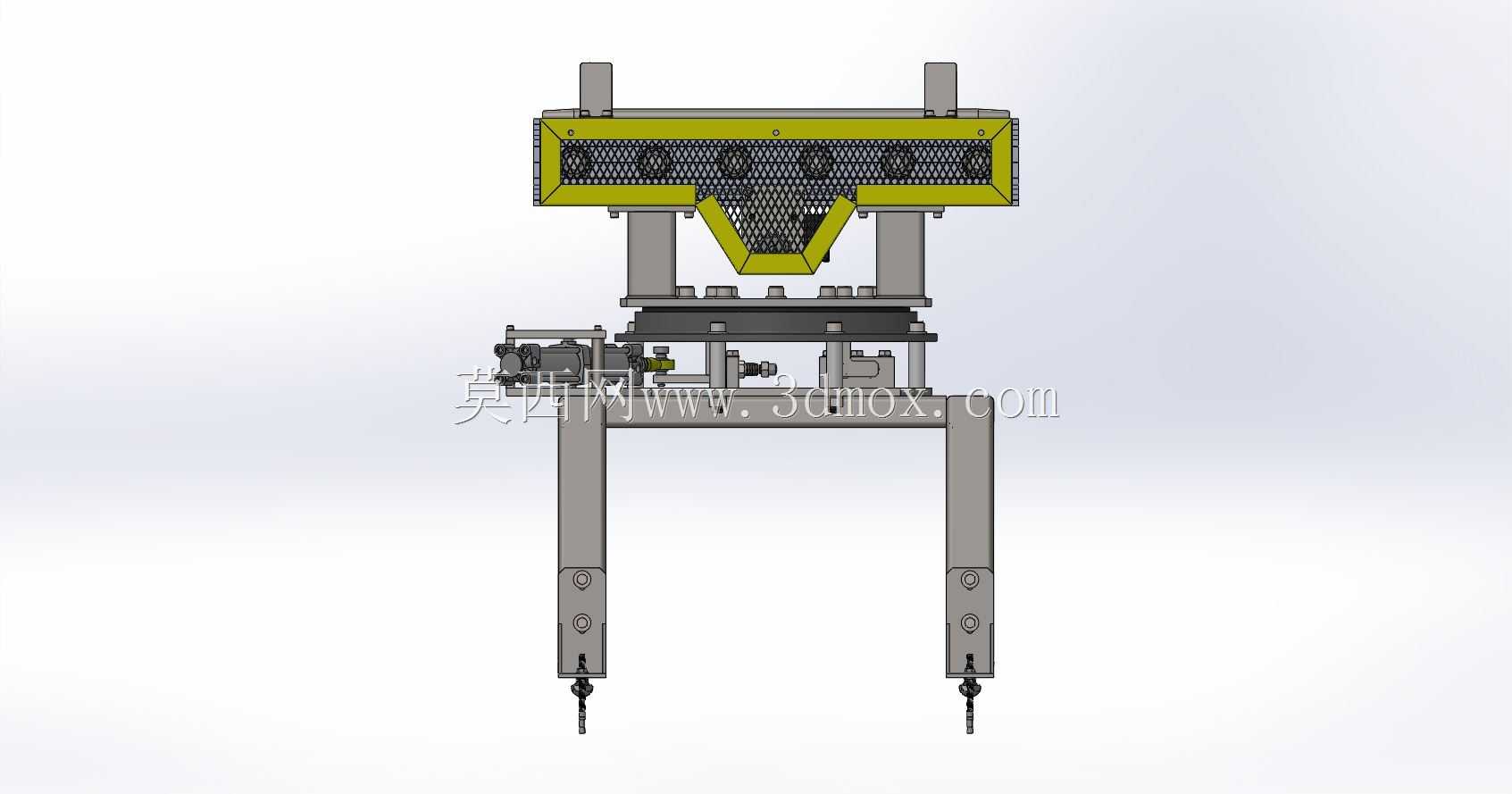

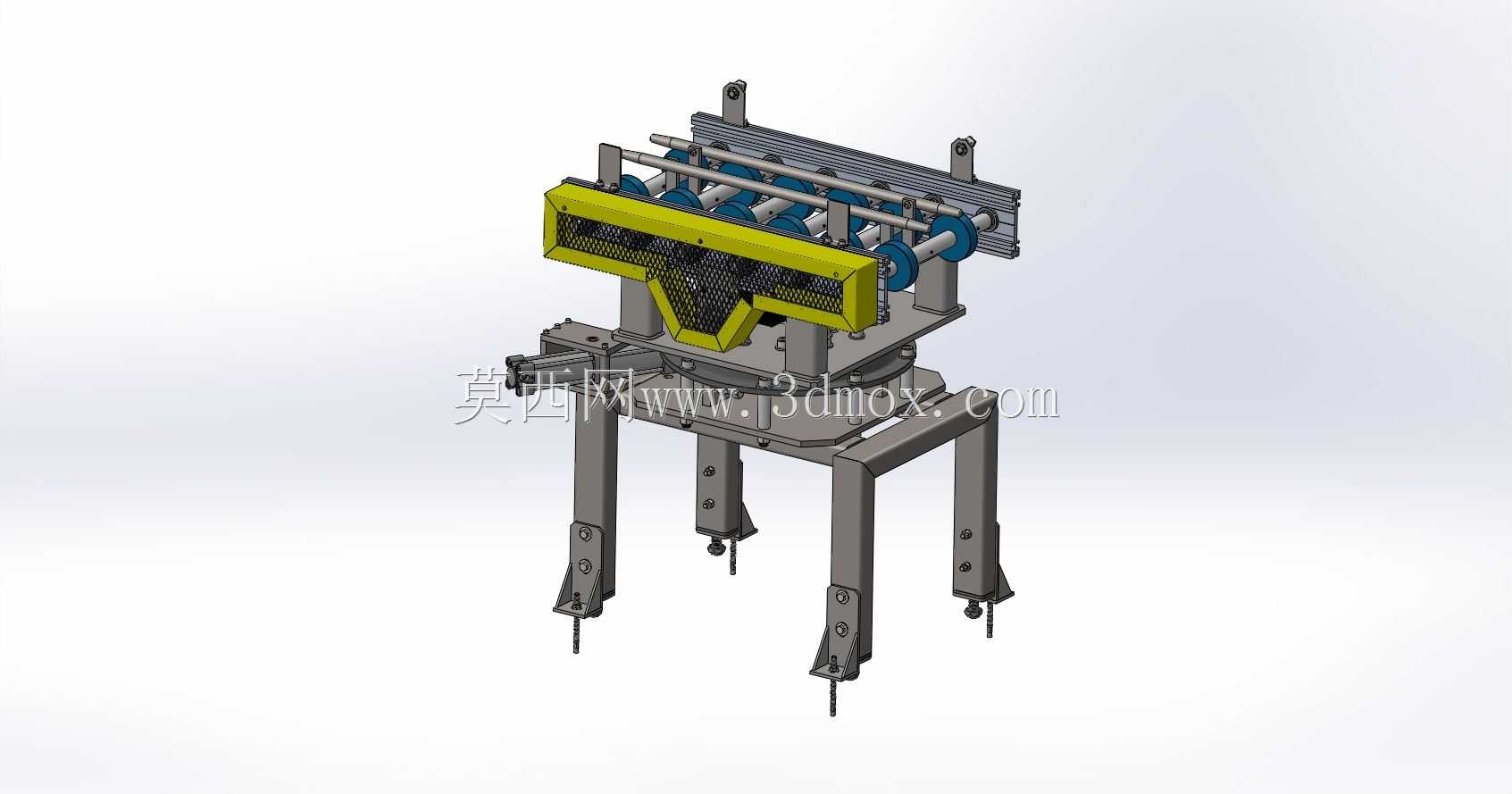

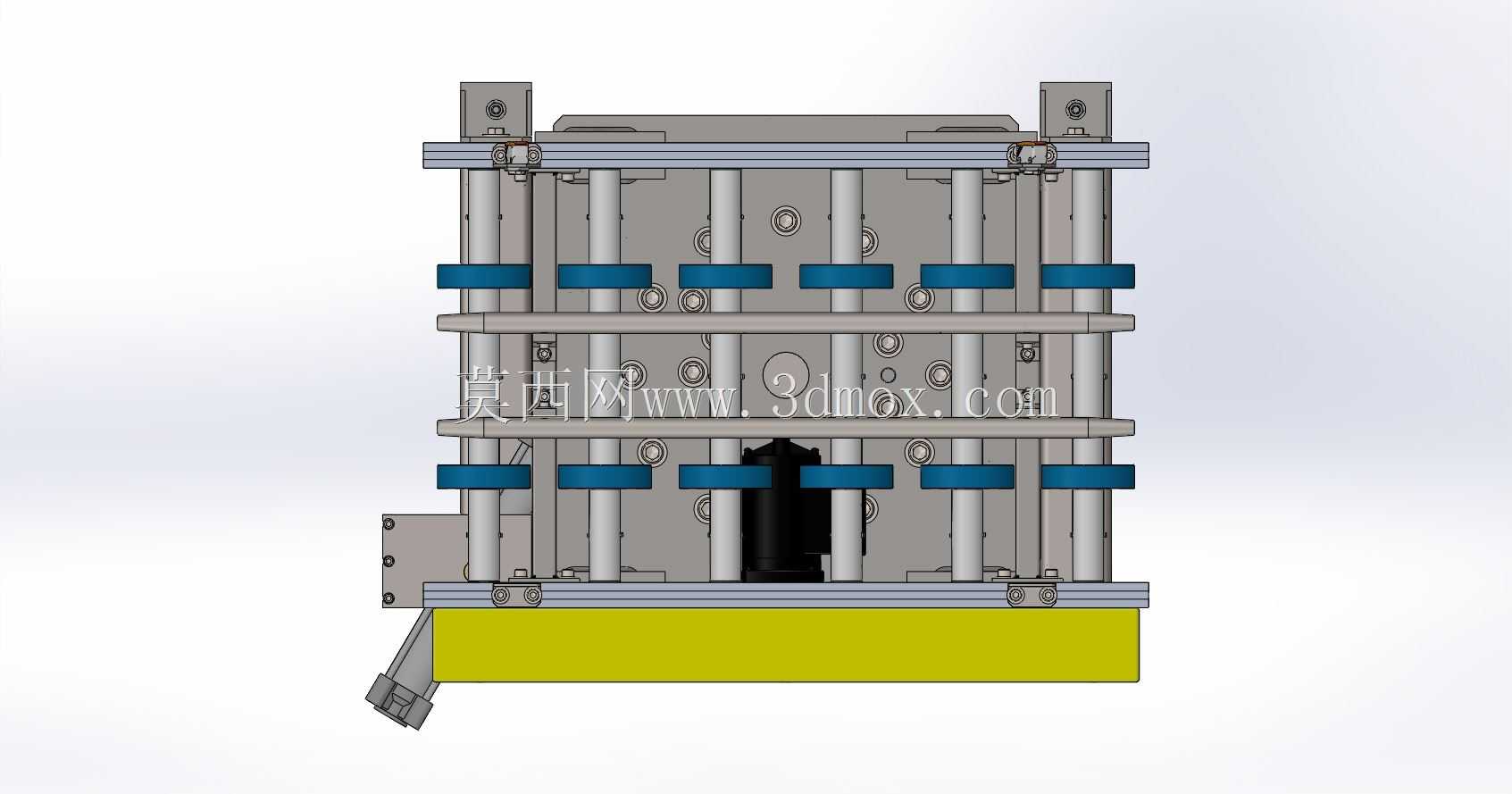

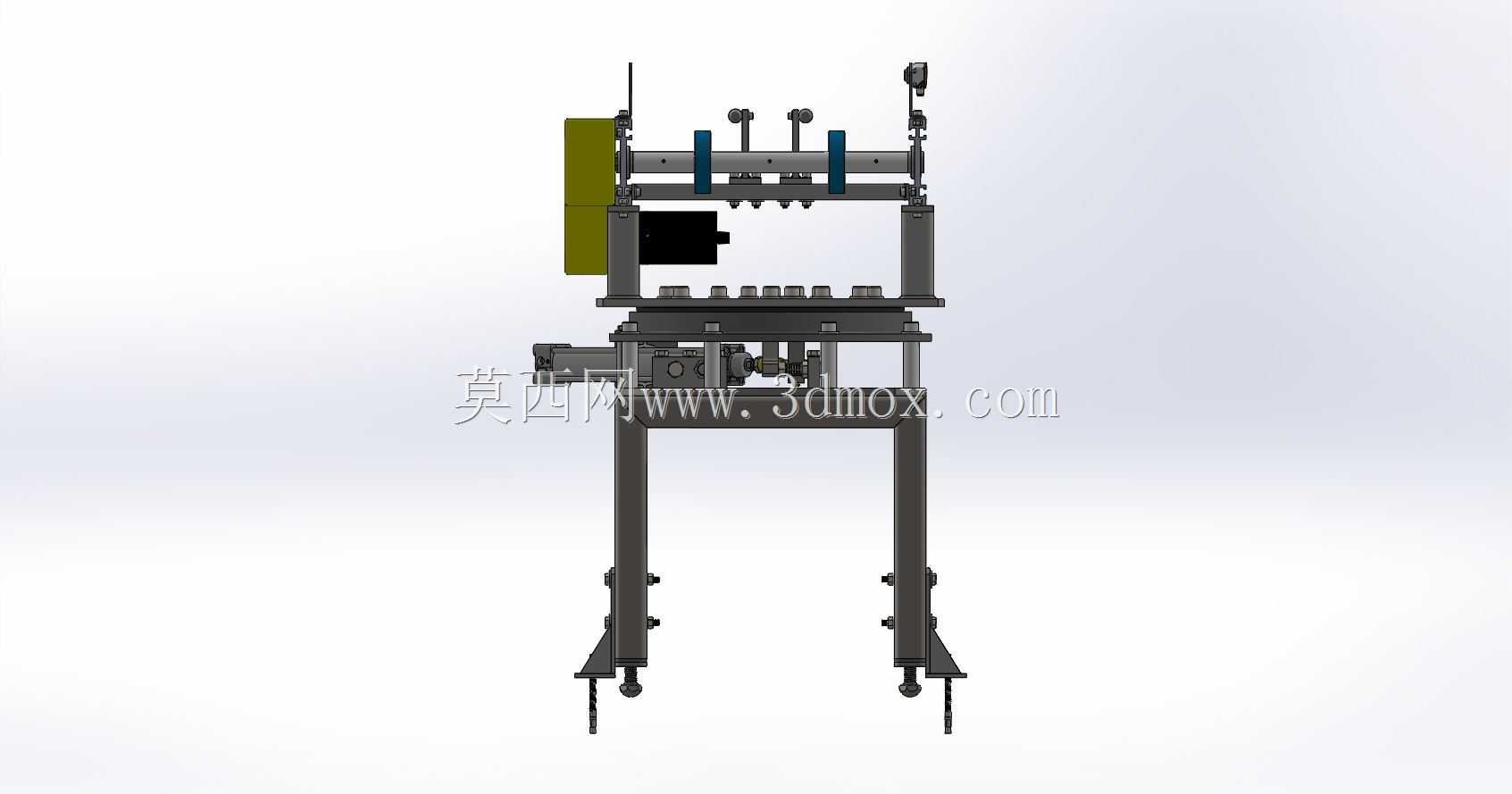

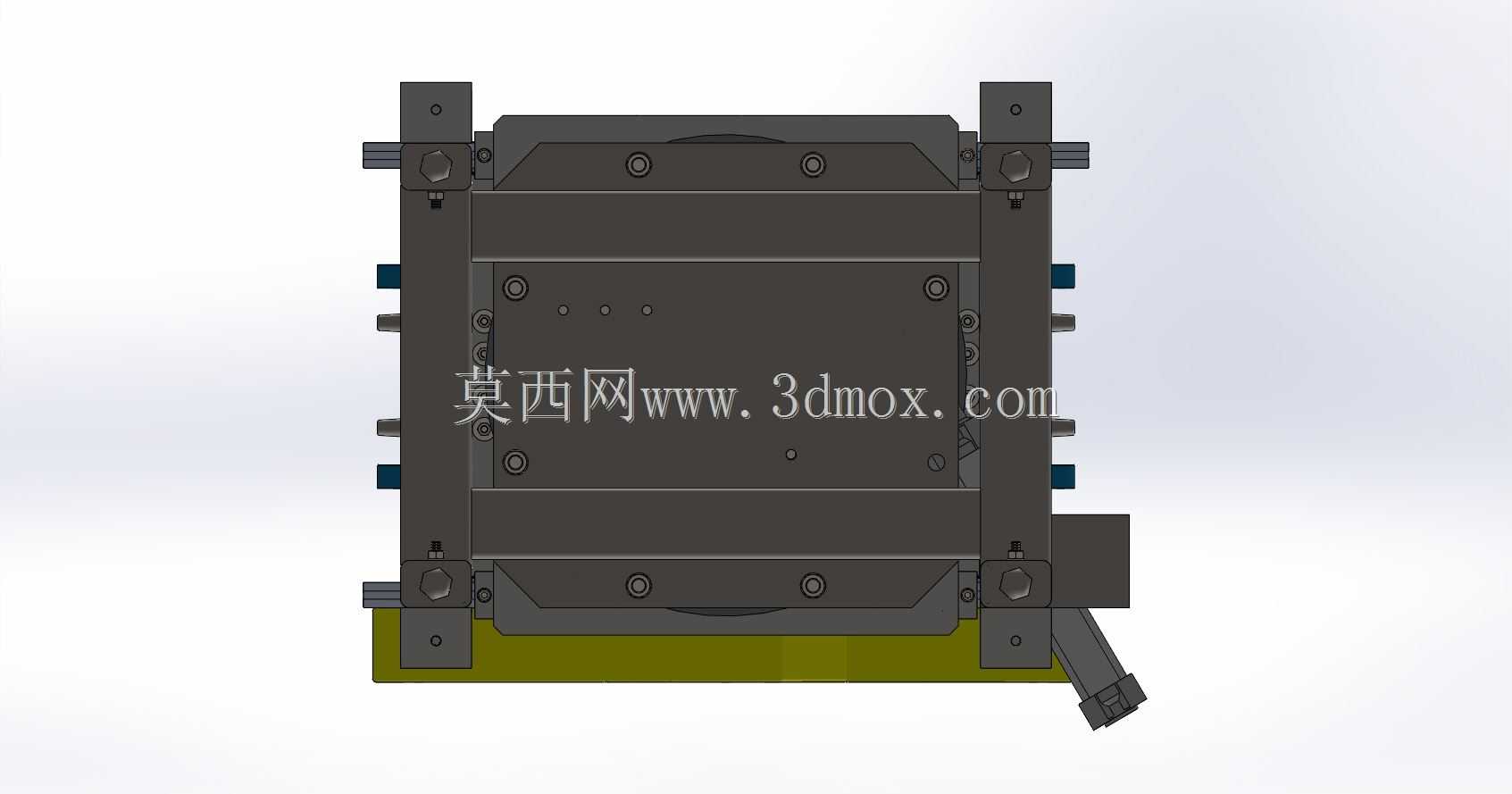

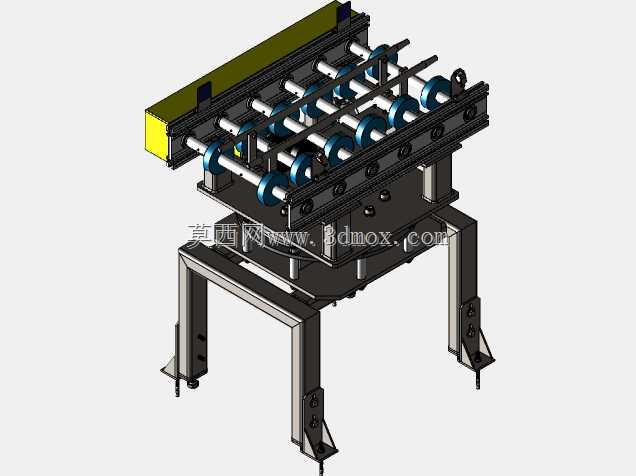

块电机90度转台电动输送设备结构

　　在机床加工产线的物料流转环节，工件在不同工序间的输送转向一直是影响产线节拍的关键节点，这款带90度转台的块电机电动输送机，正是针对CA6140类机床加工工序间的工件转向输送需求设计的专用输送结构。从实际应用场景来看，这类设备多布置在机加工产线的工序衔接位置，当工件沿前序输送线抵达转台工位后，无需额外移栽机构即可完成90度方向的流转，直接对接垂直布置的下一道工序输送线，省去了人工转序或者额外移栽设备的投入，尤其适合块状电机类规整工件的自动化流转。设备的核心功能集中在两个部分，一是辊道式的电动输送段，采用多组平行辊轴排布，辊轴间距匹配块状电机的底部支撑尺寸，避免输送过程中出现卡滞、歪斜的情况，输送段的驱动端布置在侧方，

　　通过传动结构带动所有辊轴同步转动，保证工件输送过程的平稳性，不会出现工件偏磨或者位置偏移的问题。二是中部的90度转盘结构，转盘承载段与前后输送段的辊面保持同一水平高度，当工件完全进入转盘承载范围后，底部的回转驱动机构带动整个承载段精准转动90度，到位后转盘上的辊道启动，将工件输送至垂直方向的下一段输送线，整个转向过程的定位精度可以满足机加工产线的工位对接要求，不会出现对接错位的情况。从设计思路来看，整个设备采用分体式支撑结构，四条带可调脚杯的支撑腿作为整体承载基础，脚杯可以根据现场地面的平整度调整高度，保证整个输送面的水平度，支撑腿上方的框架采用型材焊接结构，兼顾结构刚性与轻量化要求，输送段的侧方设置有防护栏结构，

　　避免工件在输送过程中从侧边滑落，转盘位置的防护结构做了圆弧过渡处理，不会在转动过程中与周边设备产生干涉。关于安装边界，设备的整体宽度匹配常规机加工产线的输送线宽度，支撑腿的安装孔位预留了足够的调节余量，现场安装时可以根据前后线体的实际高度做小幅调整，转盘的转动半径经过核算，在最大转动角度下不会超出设备自身的安装占地范围，不需要额外预留过大的周边安全空间，适合在现有产线的空隙位置做改造加装。设备的驱动部分采用模块化布置，输送驱动与转盘回转驱动相互独立，后期维护时可以单独拆解检修，不需要整体拆卸设备，辊轴部分采用标准件选型，磨损后可以快速替换，降低产线的运维停机时间。在实际选型适配时，需要注意对接输送线的辊面高度差控制在合理范围内，

　　同时根据输送工件的实际重量调整驱动电机的输出参数，保证重载工况下的输送与转向动作稳定可靠，这类转台式输送结构相比传统的顶升移栽结构，结构更简洁，故障点更少，对于规整块状工件的转向输送适配性更强，能够有效提升产线的自动化流转效率，减少人工干预的环节。
