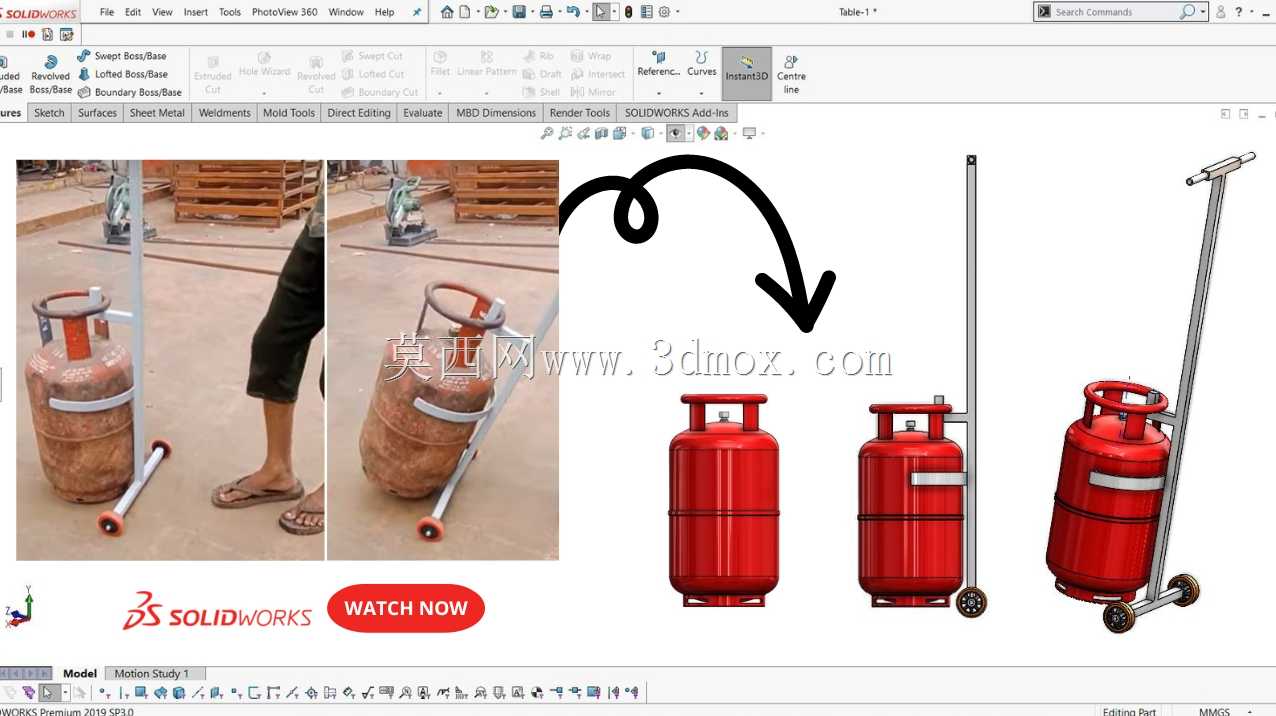

手推式气瓶搬运升降转运装置结构设计

　　在燃气配送、工业气体充装站、厂区危化品仓储、焊接作业车间等场景中，常规的气瓶转运多依赖纯人力抬运或普通平板手推车，不仅作业强度大，气瓶在搬运过程中易发生磕碰、倾倒风险，装卸时还需要额外调整高度对接存放架或用气工位，存在不少安全隐患与效率瓶颈。这款手推式气瓶升降转运装置，正是针对立式钢制气瓶的短距离转运、高度对接装卸需求开发的专用作业工装，区别于通用搬运设备，其结构完全围绕气瓶的圆柱外形、满载重量特性做适配设计。从功能逻辑上看，装置核心分为承载限位、升降调节、行走移动三个功能模块：承载部分采用弧形环抱式限位架，弧度匹配常规民用及工业用40L级立式气瓶的外径，架体上设置两道可调式绑带固定位，可在气瓶放置到位后快速锁紧，

　　避免转运过程中气瓶侧滑、滚落；升降模块采用手动机械式升降结构，无需外接电源或气源，通过杠杆式操作手柄驱动升降杆带动承载架沿主立柱导轨做垂直方向位移，升降行程覆盖常规气瓶存放架高度、用气设备安装位高度差，可直接将气瓶从地面抬升至目标对接高度，无需二次人力抬举；行走部分采用前小后大的轮组布局，前端为两个定向小滚轮，在升降作业时可作为前端支撑点贴合地面保证整机稳定性，后端为两个带刹车的大直径橡胶脚轮，搭配倾斜式推把，转运时可将整机向后倾斜依靠后轮承载移动，适配厂区硬化路面、车间环氧地坪等多种通行场景。设计过程中，首先对气瓶满载状态下的重心位置做了反复校核：当气瓶固定在承载架上时，其重心始终落在整机支撑边界以内，哪怕是升降到最高行程位置，

　　整机的倾覆力矩也远小于稳定力矩，避免抬升状态下发生侧翻。主立柱采用矩形钢管焊接成型，导轨接触面做了耐磨处理，减少长期升降作业带来的磨损间隙，升降驱动的传动部件做了防尘遮挡，避免车间焊接烟尘、地面扬尘进入传动副造成卡滞。外形尺寸上，整机收拢状态下的宽度控制在0.4米以内，长度不超过1.2米，可轻松通过车间0.5米宽的常规通道门，也能进入货梯完成楼层间的转运作业；最低位时承载架离地高度仅5厘米，可直接将地面直立放置的气瓶倾斜推入限位架，无需将气瓶完全抬离地面就能完成固定，大幅降低初始装载的作业强度。安装边界方面，该装置为一体式焊接组装结构，出厂时仅需将脚轮、操作手柄通过螺栓紧固即可投入使用，不需要额外做地面基础固定，

　　也不需要外接任何动力管线，可灵活在不同作业区域之间调度使用。针对不同规格的气瓶，限位架上的绑带固定位预留了多组安装孔，可根据气瓶外径调整绑带长度，适配10L到50L容积的常规立式钢瓶，部分场景下还可更换适配的弧形抱箍，用于搬运其他同外形尺寸的圆柱状工业物料。在实际作业测试中，单人即可完成气瓶从地面装载、升降对接、转运卸放的全流程操作，相比传统人力抬运的作业方式，单瓶装卸时间可缩短60%以上，同时彻底避免了搬运过程中气瓶滑落砸伤、人员腰部扭伤的风险，尤其适合用气点分散、气瓶周转频率中等的作业场景，不需要投入高成本的电动搬运设备，依靠纯机械结构就能满足日常的气瓶转运与高度调节需求，后期维护仅需定期在升降导轨、轮组转轴处加注润滑脂即可，没有复杂的电控、液压元件，故障率极低，适合车间、燃气站点等一线作业环境长期使用。结构建模过程中，所有焊接连接处都做了焊道补强处理，对应满载载荷下的应力集中位置增加了三角加强筋，保证钢架结构在长期满载使用下不会出现变形、开焊问题，推把位置做了防滑橡胶包裹，操作时的握持手感更舒适，脚轮选用的是工业级高承载橡胶轮，滚动阻力小，同时不会划伤车间的环氧地坪地面，刹车装置可在装卸作业时锁定后轮，避免整机滑动造成对位偏差。
