带破碎功能的立式饲料搅拌机组

项目分类:CA6140 发布时间:2024-01-09 ID:719707
  • 带破碎功能的立式饲料搅拌机组
  • 带破碎功能的立式饲料搅拌机组
  • 带破碎功能的立式饲料搅拌机组
  • 带破碎功能的立式饲料搅拌机组
  • 带破碎功能的立式饲料搅拌机组
  • 带破碎功能的立式饲料搅拌机组

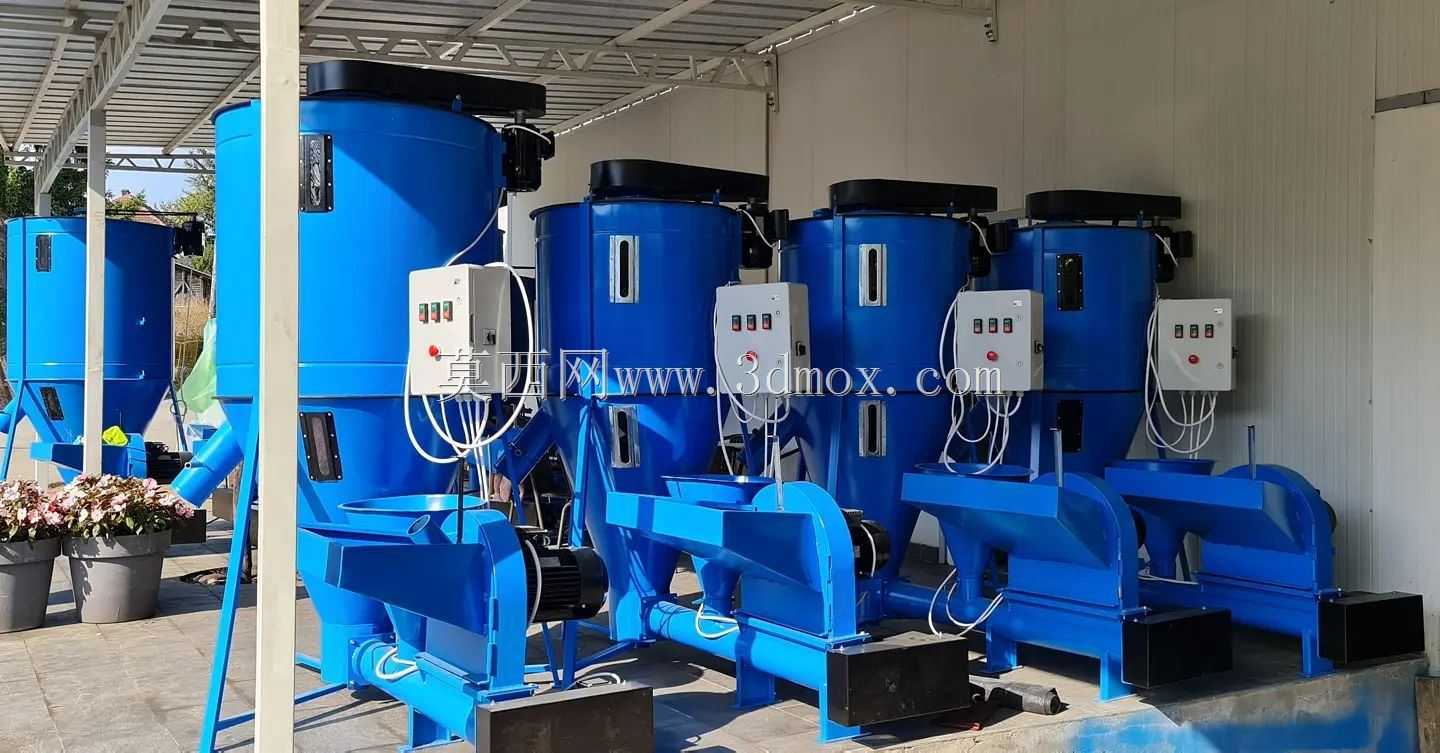

  这套设备面向中小型养殖场、饲料加工点以及自配料生产场景,核心解决谷物原料从破碎、混合到暂存输出的连续作业问题。现场使用时,玉米、豆粕、颗粒粮等原料可直接投入侧置破碎料斗,不需要先经过单独粉碎工序再转运搅拌,能减少物料二次搬运、粉尘外溢和人工投料次数。机组把破碎单元、输送单元和立式搅拌罐组合在同一底架上,适合厂房空间有限、又希望缩短工艺流程的饲料制备环节。

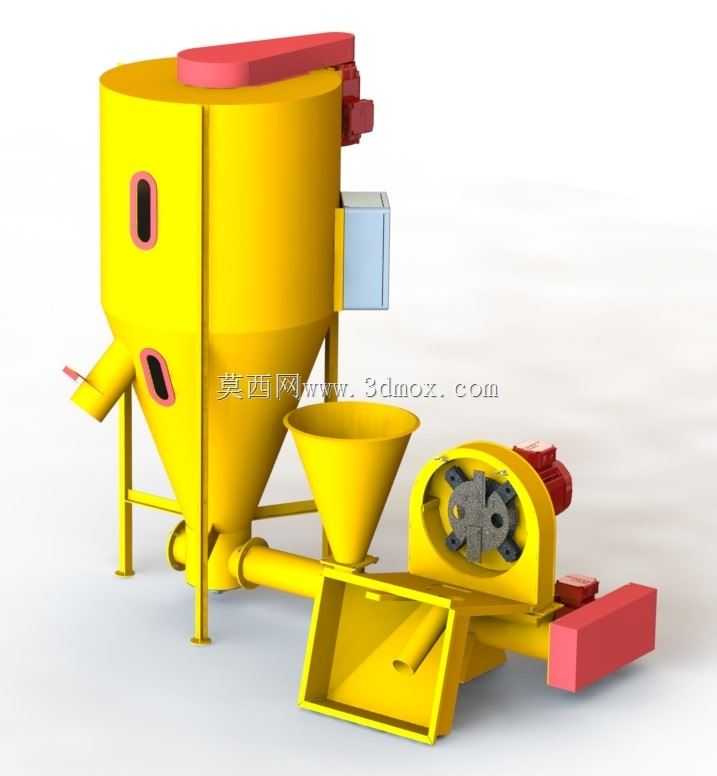

  结构上,主体为上圆柱、下锥斗的立式罐体。圆柱段提供较大的储料和翻腾容积,锥段则利用侧壁倾角引导物料向底部中心汇集,避免粉料在罐壁下部滞留。罐体侧面开设长圆形观察与检修口,边框做加强处理,既可以观察内部料位和混合状态,也能在清理残留、检查叶片时提供进入或操作空间。顶部设置封盖和驱动安装位,粉料上扬区域被限制在罐内,有利于降低车间扬尘。

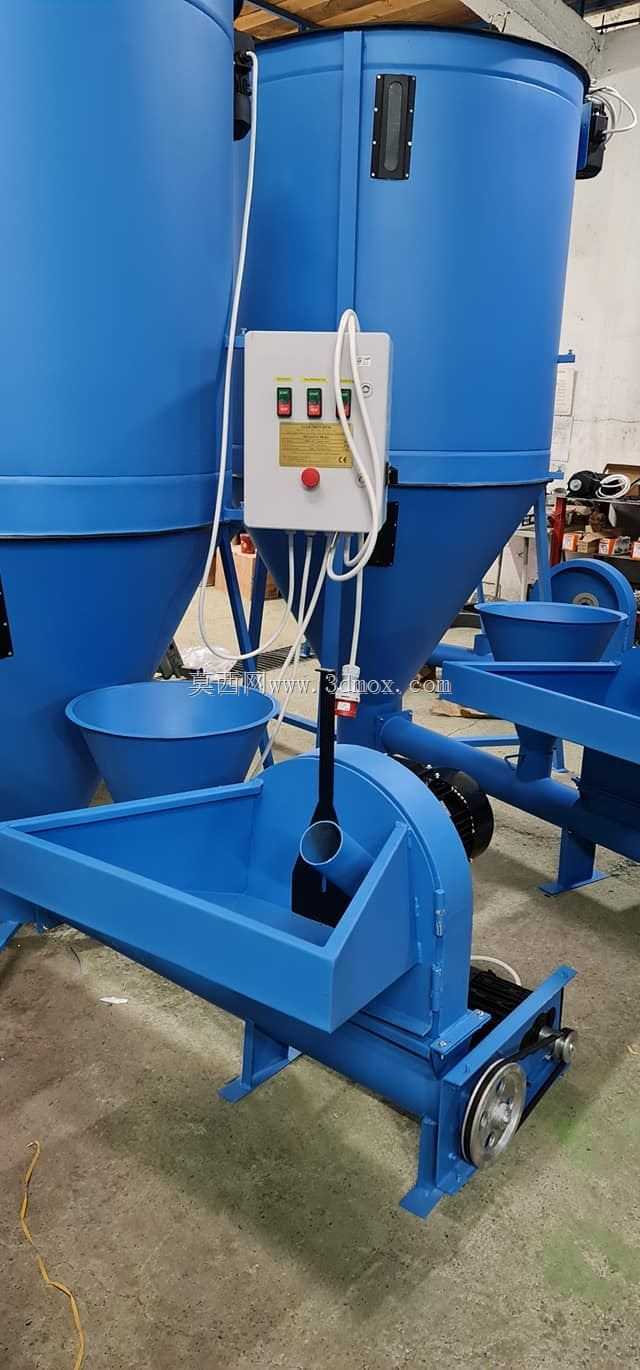

  破碎部分布置在罐体侧前方,由接料斗、破碎腔、驱动部件和出料连接段组成。原料进入料斗后,靠自重和导流板进入破碎区,经锤片或刀片类工作元件打击、剪切后,粒度减小的物料落入下方输送机构。料斗采用敞口加宽形式,便于袋装或铲车辅助投料;斗壁斜度按物料流动趋势设计,减少谷物搭桥。破碎驱动与搅拌驱动分区布置,检修时可分别拆装,不影响罐体主体定位。

  物料在破碎后并不依靠人工转料,而是通过底部横向螺旋输送器送入立式罐下部。螺旋槽体沿设备底座贯通,一端承接破碎料,另一端向搅拌罐中心给料。这种布置使破碎后的细料能够连续、均匀进入混合区,避免一次性集中投料造成的负载冲击。螺旋轴端设置支承和密封位置,三维结构中保留了轴承、联轴器及驱动端的安装空间,便于后续细化选型与维护。

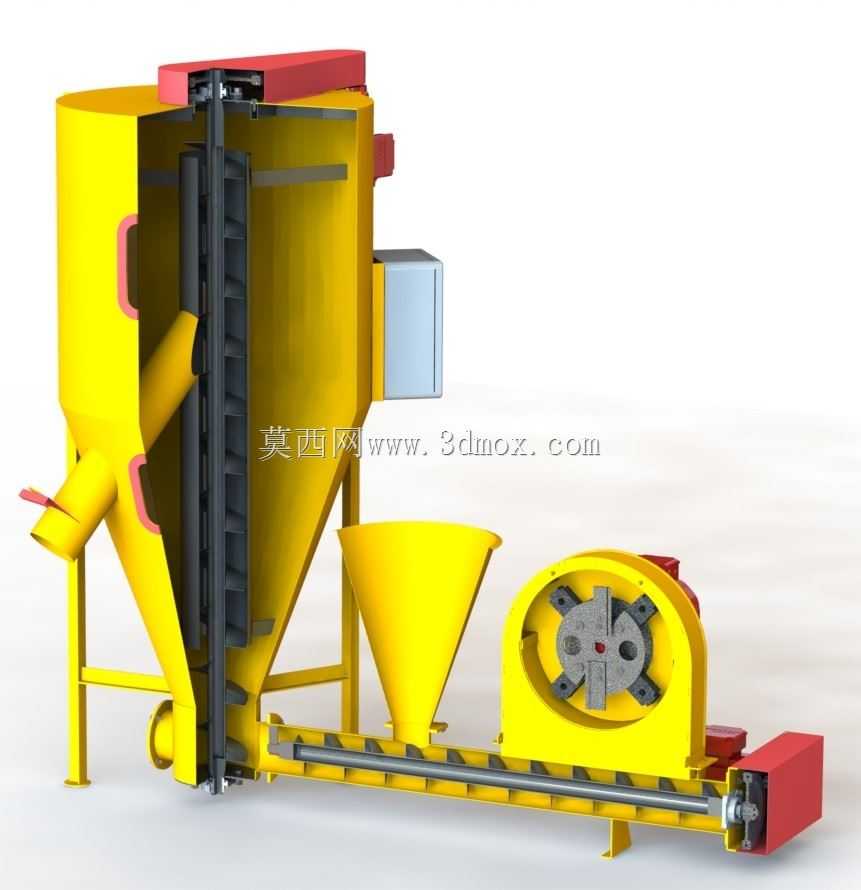

  罐内混合思路依托立式循环来实现。底部物料经提升或搅拌叶片带动向上、向外扩散,到达上部后再沿罐壁回落,形成轴向与径向复合流动。相比单纯水平拨料,立式罐体在粉料、颗粒料和少量液体添加剂混合时,更容易让轻重物料反复交叉;锥底结构也有利于排料,降低批次结束后的残料量。罐体下部侧向设置出料口,可接袋、接输送器或接入后续料仓,出料位置高度兼顾人工接料和连续生产线衔接。

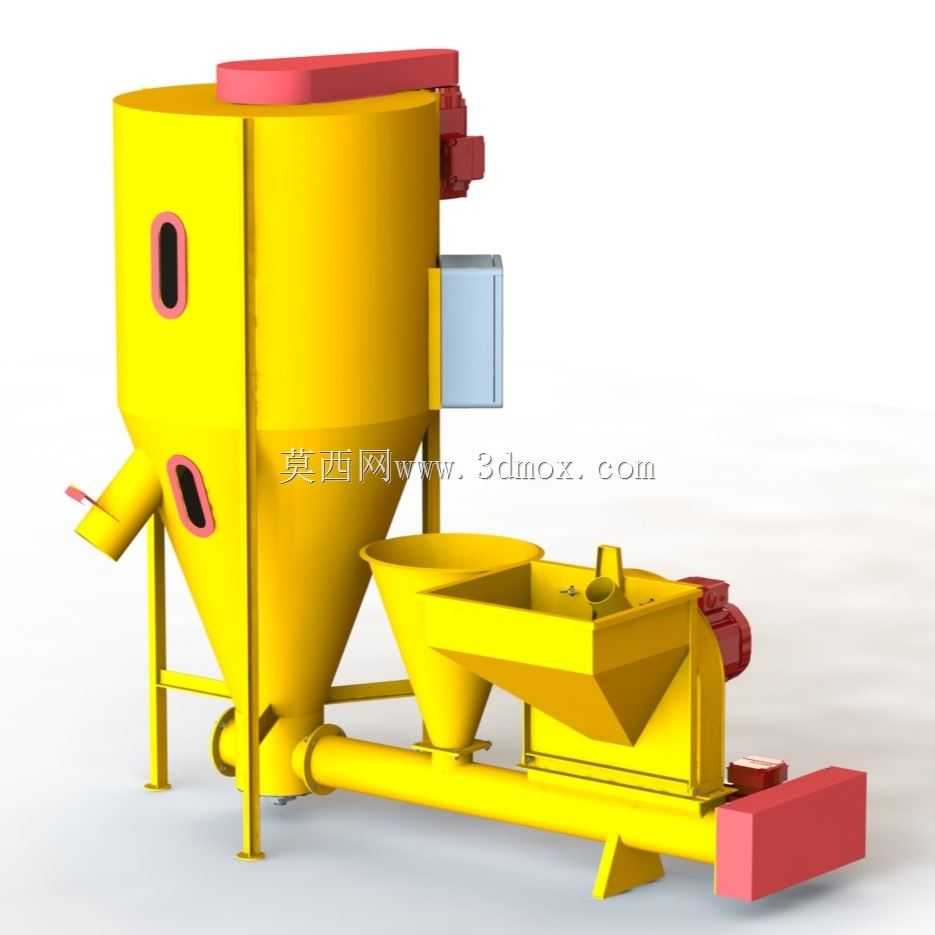

  机架设计以型钢焊接框架为主,立柱支撑罐体锥段,底架同时承托破碎机构、输送槽和驱动部件。支腿下方预留垫板或地脚固定位置,设备就位后需要按满载工况校核地面承载。整机外形呈长条形布置,搅拌罐位于后部高位,破碎料斗位于前部低位,操作面集中在侧前方;安装时除关注占地面积外,还应在破碎料斗上方保留投料和吊装空间,在罐体检修口前方留出开门、抽插板和人员操作距离,顶部驱动部位也要预留维修起吊高度。

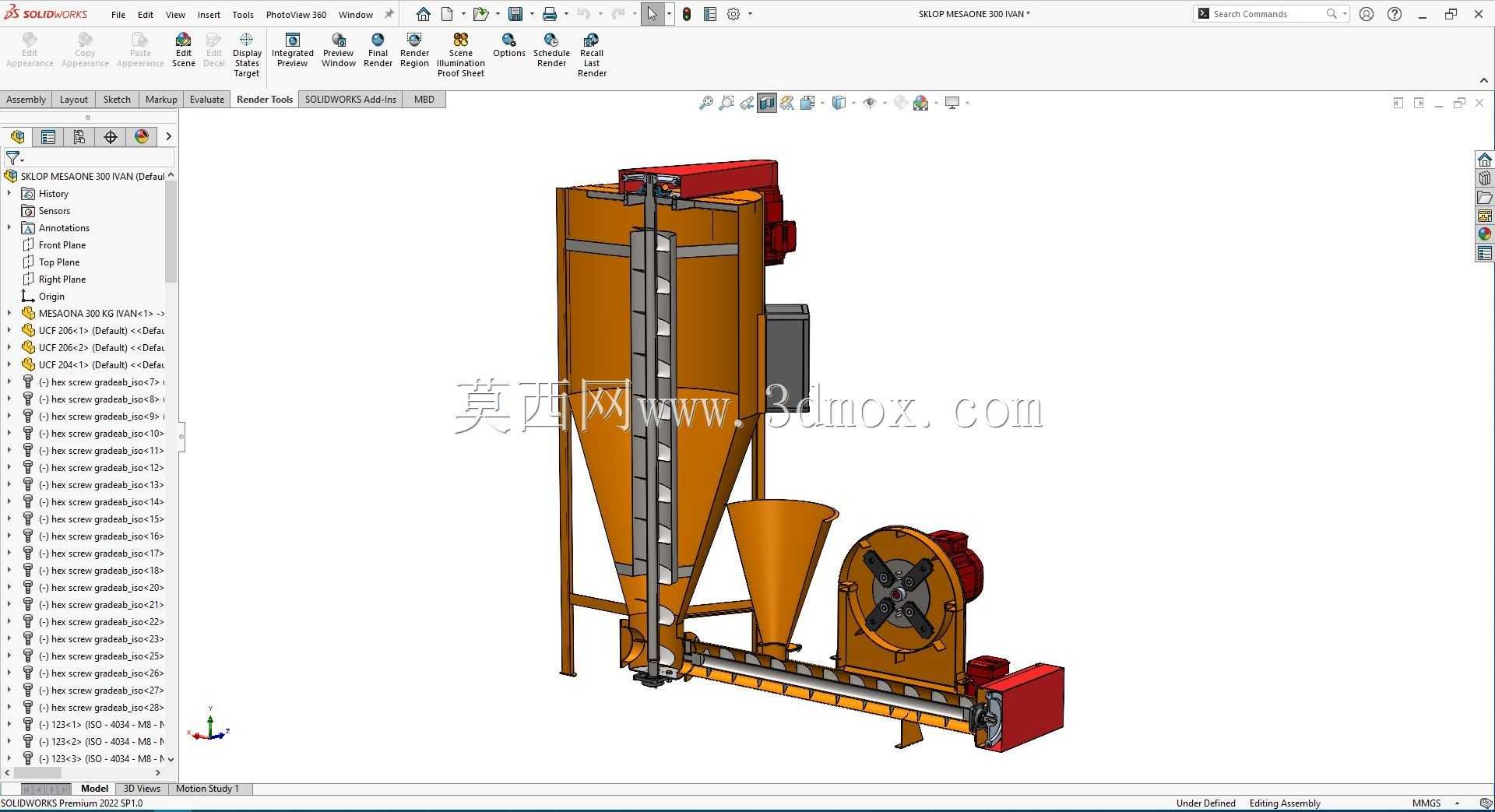

  从建模角度看,该装置适合拆分为罐体、锥斗、观察口、顶盖、破碎料斗、破碎腔、螺旋输送槽、机架、驱动组件、出料溜管等子装配。钣金件多为卷圆、折弯和焊接结构,料斗与锥斗应重点处理曲面过渡、法兰连接和加强筋位置;螺旋叶片属于连续成形件,建模时需保证螺距、轴径和槽体间隙一致。管路和电缆虽然在外观模型中可以简化,但驱动电机、检修门、铰链、锁紧件、观察窗边框等功能结构不能省略,因为这些位置直接决定设备装配、维护和现场布置。

  实际选型时,300公斤容量对应的是单批物料处理能力,布置时不能只按空机外形估算空间。满载饲料密度、破碎时振动、螺旋启动扭矩和罐内物料偏载都会影响机架稳定性,因此地脚固定、电机维护位、出料通道和防尘罩位置都应在三维布局阶段同步检查。该结构把粉碎与混合两道工序紧凑集成,适合多品种饲料轮换生产,也便于在养殖车间内完成从原料投放到成品出料的短流程作业。
