水处理工艺集成式多路阀组撬装管路结构

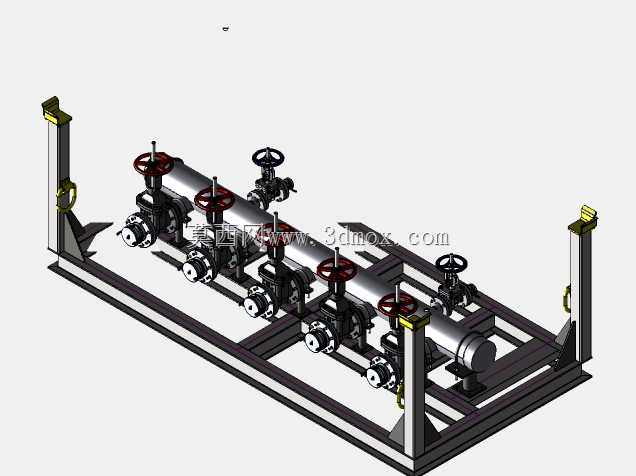

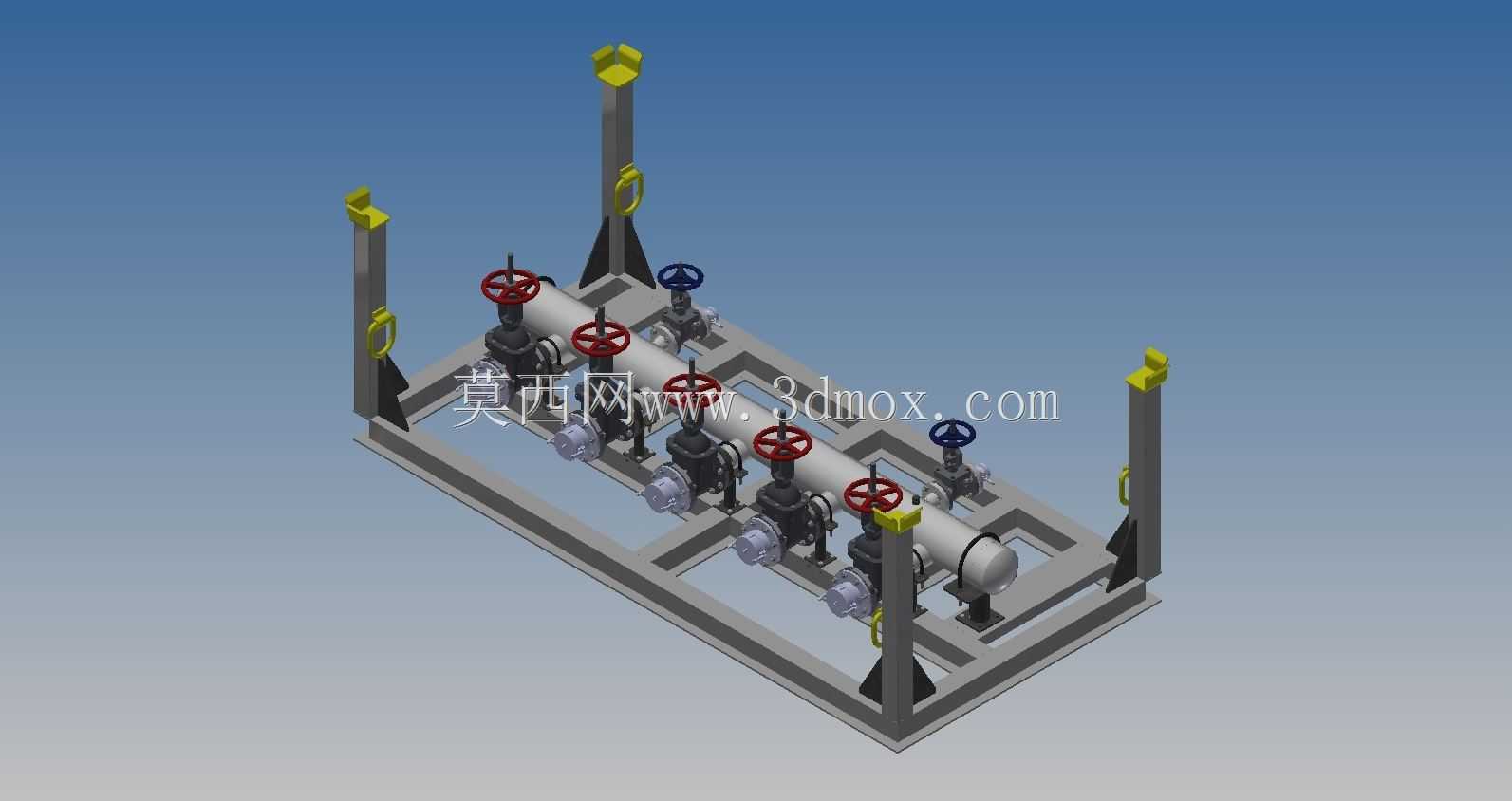

　　这套集成式管路歧管结构，主要面向中小型水处理场站的原水与软化水输送分配场景，在市政供水末端处理、工业循环水预处理、小型纯水制备工段中，承担来水截断、支路分配、流向切换的核心作用，替代传统现场散件拼焊的管路安装模式，将多组阀门、连接管道、支撑结构整合为独立撬装单元，大幅压缩现场安装的施工周期与配管误差。从结构设计逻辑来看，整个单元采用矩形底框作为承载基础，底框采用标准型钢拼焊成型，四个角位设置带吊装环的立式支撑柱，支撑柱顶部预留黄色吊装受力位，侧面设置爬梯扶手结构，既满足车间预制完成后的整体吊装转运需求，也方便运维人员在安装就位后对高位阀门进行操作检修。管路部分采用水平并行排布的双主管道设计，

　　分别对应原水（Agua Cruda）与软化后水（Suavizada）两条独立流道，避免不同水质的管路交叉干扰；主管道上沿轴向等距布置多组手动截止阀，手轮采用红、蓝两色做视觉区分，红色手轮对应原水管路的通断控制，蓝色手轮对应软化水管路的操作点位，帮助运维人员快速识别操作对象，降低误操作概率。每个阀门与主管道的连接位置都采用标准法兰对接结构，法兰密封面预留足够的螺栓操作空间，后期更换阀门密封件或者替换故障阀件时，不需要对整段主管道进行切割，仅需拆卸对应法兰的连接螺栓即可完成维护作业。主管道的两端预留对外连接法兰，法兰端面的同轴度、平行度在预制阶段就通过工装定位完成校准，现场安装时仅需要将外部来水、出水管道与预留法兰对接，

　　不需要二次调整管路走向，能有效避免现场配管常见的应力集中、密封面错位导致的渗漏问题。设计过程中充分考虑了操作空间的预留，相邻阀门手轮之间的净间距不小于100mm，保证操作人员佩戴劳保手套时也能顺利完成手轮的旋转操作，不会出现相邻阀门干涉的问题；底框的型钢选型经过承重校核，除了承载管路、阀门、介质的总重量外，还预留1.5倍的安全系数，满足吊装、运输过程中的动载荷要求，不会出现框架变形导致的管路错位。立式支撑柱的高度经过优化，将所有阀门的操作手轮统一设置在距离底框安装面1.2m到1.5m的区间内，符合人体工程学的操作高度范围，不需要额外搭设操作平台即可完成日常的阀门开闭操作。整个撬装单元的安装边界非常规整，整体外轮廓为矩形结构，

　　宽度方向控制在1.8m以内，长度方向控制在2.5m以内，能够适配标准集装箱的内部尺寸，方便长途运输与厂区内的通道转运；安装时仅需要将底框与预埋基础板通过螺栓固定，不需要做额外的混凝土浇筑基础，适合在场地受限的老旧水厂改造、小型一体化水处理设备配套场景中使用。在流道设计上，双主管道的管径经过水力计算匹配，对应单路15m³/h的额定通流能力，支路接口可以根据后续工艺需求扩展连接过滤单元、加药单元、软化罐等设备，每个支路都配置独立的控制阀门，可实现单路设备检修时不影响其他支路的正常运行，提升整个水处理系统的连续运行可靠性。管路的支撑位置都设置了减震垫结构，避免介质流动过程中的水锤震动传递到基础框架，降低运行过程中的管路疲劳损伤风险；所有外露的金属结构都预留了防腐涂装的工艺余量，预制完成后可根据使用场景的防腐要求做镀锌、喷塑或者防腐漆处理，适配不同水质、不同环境的使用需求。
