可调式长纸卷夹持支撑定位机构

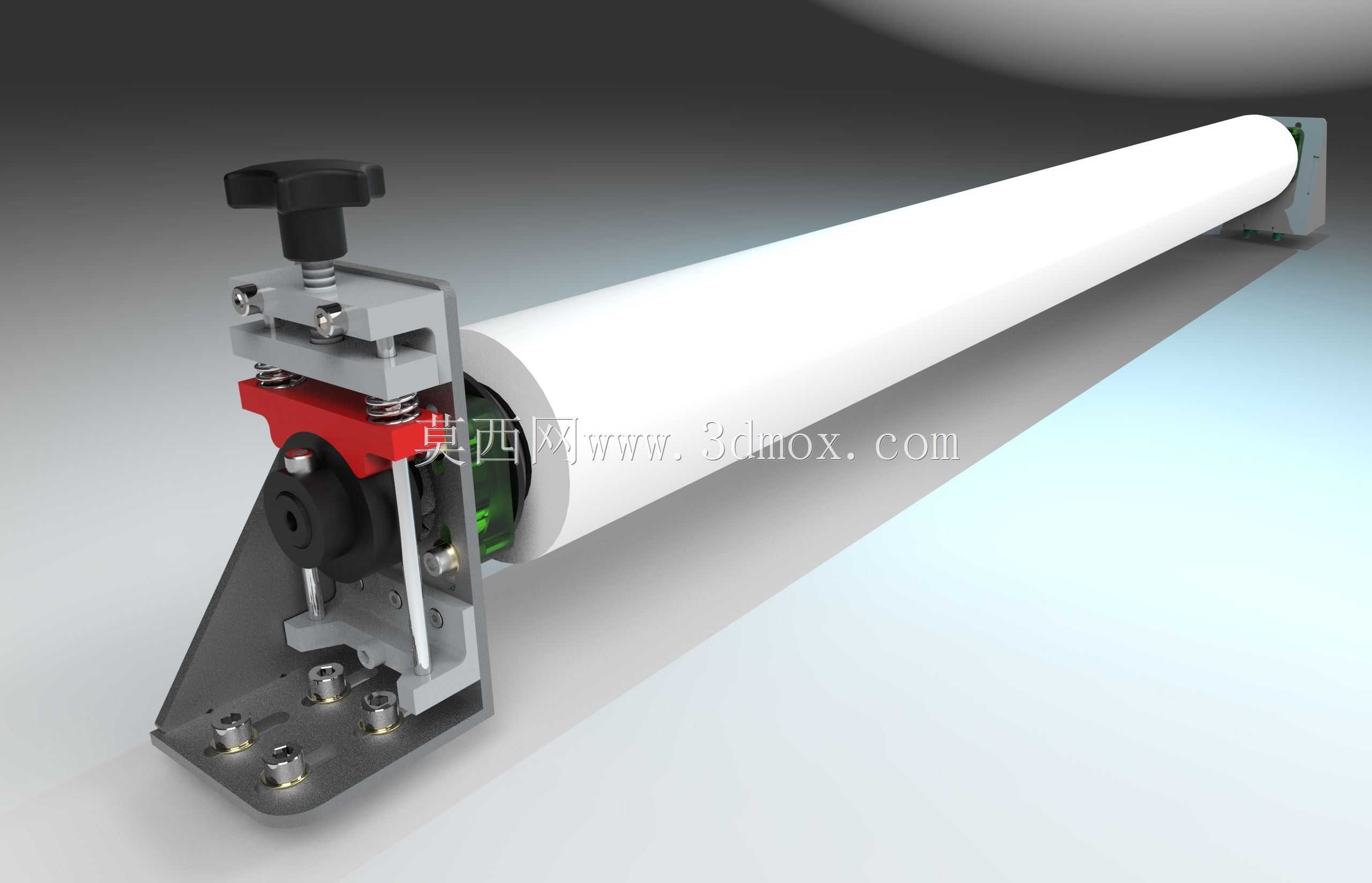

　　这套支撑结构在现场布置时，首先要确认长卷筒料的轴向跨距，两侧支座分别落在工位基准面上，底部三角立板通过四个内六角紧固件锁附在安装平台，支座底面与平台贴合面需要在装配前做平面度校验，避免锁紧后立板出现内应力变形。日常换卷操作中，操作人员先旋松顶部的黑色星形把手，把手驱动螺杆带动上部压块抬升，留出卷筒轴端的装入空间，将卷料两端轴颈卡入两侧支座的V型定位槽后，再反向旋紧把手，压块在导向销的约束下垂直下行，把轴颈牢牢压合在定位槽内，压块和槽体之间预留的弹簧组件可以在卷料受径向冲击时提供微量缓冲，不会因为硬限位卡死轴端转动。

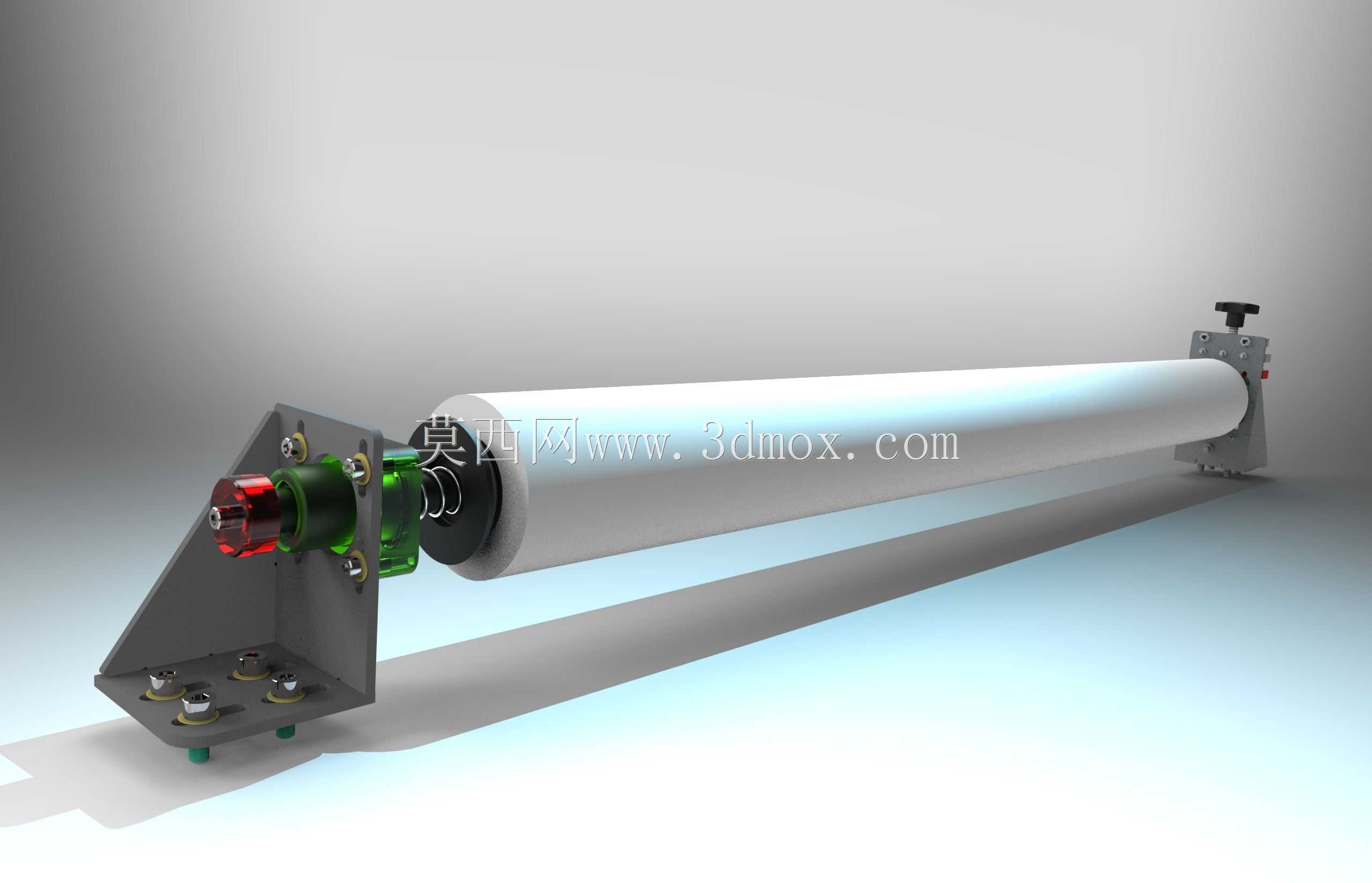

　　结构的受力路径设计得非常直接：卷料的自重通过两端轴颈传递到下部承托槽，再顺着三角加强立板分散到底部安装法兰，最终由平台承载，侧向的三角肋板专门抵消卷料放卷、启停瞬间产生的扭转力矩，避免支座出现侧向倾覆。红色的限位垫块卡在压块和立板滑槽之间，一方面限定压块的下行极限位置，防止过度压紧锁死卷料转轴，另一方面作为磨损替换件，长期使用出现压痕后可以单独拆下更换，不需要整体报废支座组件。

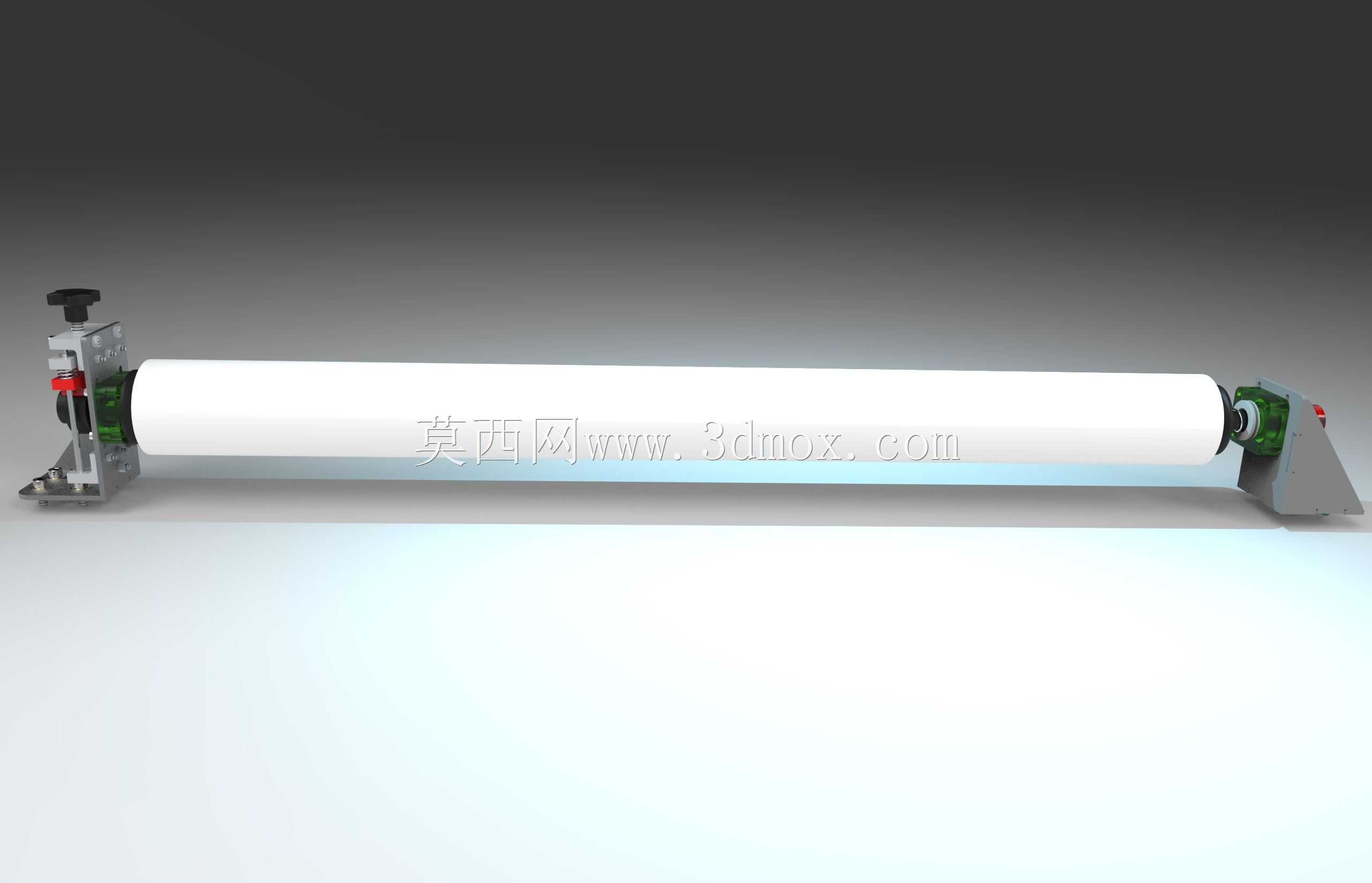

　　从安装边界来看，单组支座的底面安装孔位按照标准工位型材间距排布，两个支座的中心距可以根据纸卷长度灵活调整，适配不同幅宽的卷筒物料，支座自身的高度方向预留了足够的操作空间，顶部把手的旋动行程完全在支座轮廓范围内，不会和上方走料路径发生干涉。这类支撑机构常见于印刷生产线的放卷工位、包装设备的料卷供料架、以及靶纸输送类专用装置中，当长幅卷材需要两端平稳承托、同时保留顺畅转动自由度时，这种可调夹持结构比固定焊接支座的适配性强很多。

　　建模过程中需要重点核对几处配合关系：导向销和立板滑槽之间采用小间隙滑动配合，保证压块上下动作无卡滞；压紧螺杆和上部螺母座的螺纹配合要预留润滑空间，长期频繁旋动也不会出现咬合磨损；弹簧的选型要匹配压块自重，空载时弹簧可以托住压块不会自行下坠，压紧后弹簧压缩量处于合理区间，既提供预紧力又不会出现并圈失效。两侧支座的同轴度是装配的核心管控项，安装时需要以穿入的长卷轴为校验基准，调整两侧支座位置，确保轴穿入后转动无别劲，不会出现单侧轴端偏磨的情况。

　　结构上没有采用复杂的气动或电动压紧元件，纯手动机械调节的形式在中小批量换卷的工位可靠性更高，不需要外接动力源，维护点仅剩下螺纹副定期涂脂和磨损垫块更换，现场运维门槛很低。承托槽的开口尺寸按照常用卷料轴颈的直径系列设计，更换不同规格轴颈时，只需要替换对应弧度的承托镶块即可，主体立板和底座可以通用，大幅降低了多规格产线的备件成本。
