重型防护安全运输箱开盖结构设计

　　现场户外勘测、精密仪器转运、工业检测设备外出作业这类场景里，最怕的就是颠簸磕碰、雨水泼溅、粉尘侵入把内置的贵重仪表、工装配件或者精密样件损坏。这款硬质防护储运箱的结构设计，完全围绕严苛转运工况展开，从箱体本体到锁合结构、缓冲内衬、便携提手都做了针对性的工程考量。

　　从实际使用逻辑倒推设计需求的时候，首先要明确箱体的核心承载边界：这类防护箱需要在堆叠码放、车辆颠簸、甚至意外跌落的工况下，保持箱体外形不发生大的形变，不会出现箱盖意外脱开的情况，同时内部的缓冲衬垫要把外部冲击能量尽可能吸收掉，避免冲击力直接传递到内置物件上。箱体外壳采用带加强筋的硬质壳体结构，侧壁不是平整的直板造型，而是分布了多道纵向和横向的凹凸加强棱，这些棱边一方面大幅提升了薄壁壳体的抗弯截面模量，不用把整体壁厚做的很厚就能获得足够的结构刚性，减轻整体自重，另一方面在箱体受到侧向挤压的时候，加强筋可以先承接载荷，把外力分散到整个箱体框架上，避免局部应力集中把壳体戳破。

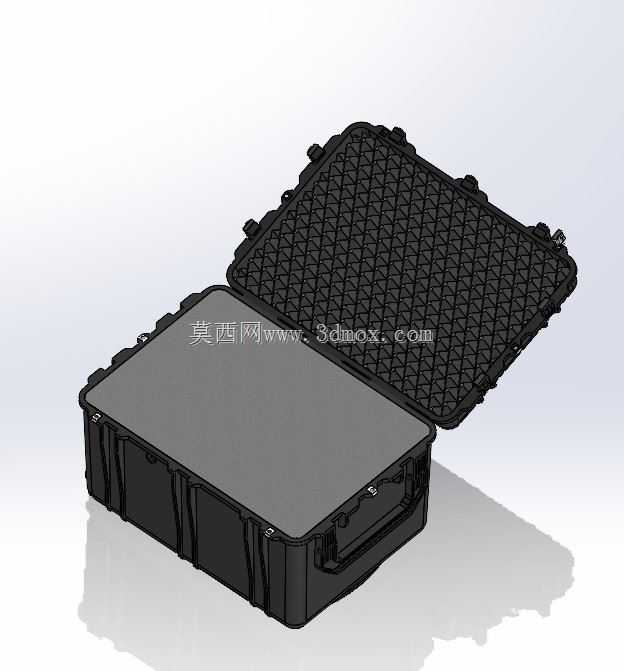

　　箱盖和箱体的配合面做了整圈的密封嵌槽，槽内可以装配弹性密封胶条，当箱盖完全扣合之后，胶条被上下配合面均匀压缩，形成连续的密封界面，能够阻挡雨水、扬尘、喷淋水进入箱体内部，满足户外雨天作业、工地多尘环境下的防护要求。箱盖内侧的衬垫安装面做了菱形网格状的凹凸防滑结构，这个结构不是装饰造型：一方面网格的凹槽可以给缓冲泡棉提供粘接的附着基面，让泡棉在长期开合、反复挤压之后不容易脱胶移位，另一方面网格本身的凸起棱边也相当于箱盖内侧的加强结构，提升箱盖受正面冲击时的抗凹陷能力。

　　开合连接部位采用长寿命的铰接结构，铰接点分布在箱体后侧的整个边长上，不是单点小合页，开合过程中箱盖的受力被均匀分散到多个铰接位，长期反复翻转之后不会出现合页撕裂、箱盖歪斜错位的问题。箱体前侧配置了多组可快速扣合的锁扣，锁扣采用带自锁倾角的卡扣结构，扣合到位之后会形成机械锁止，不会因为运输途中的振动自行弹开，部分锁扣位还预留了挂锁孔，可以加装铅封或者挂锁，避免储运过程中箱内物件被随意开启。

　　箱体侧面集成了内嵌式的提手结构，提手的握持位做了贴合人手握持的弧形凹陷，并且提手整体藏在箱体侧壁的轮廓以内，不会向外突出过多，这样在多个箱体并排堆叠、或者在狭窄的车厢空间里挪移的时候，外凸的提手不会发生勾挂，也不会因为磕碰直接把提手撞断。箱体的边角位置都做了加厚的圆角防护结构，跌落的时候最先接触地面的边角位置壁厚更大，圆角造型也可以把冲击载荷向周边壳体扩散，避免尖角位置直接应力断裂。

　　内部缓冲衬垫采用分层的硬质缓冲泡棉，用户可以根据自己要存放的仪器外形，在泡棉上抠出对应轮廓的嵌槽，把仪器、配件、线缆分别嵌在对应的槽位里，转运过程中物件不会在箱内来回窜动互相碰撞。箱体的外形尺寸按照通用储运的边界设计，既可以单人手提携带，也可以多个箱体堆叠在货运托盘上，箱体底部和箱盖顶部的造型做了对位配合，堆叠的时候上下箱的凹凸结构可以互相嵌合，堆高之后不会出现滑垛倾倒的问题。

　　在三维建模过程中，壳体的拔模角度、加强筋的壁厚过渡、铰接位的装配间隙都需要逐一核对：密封胶条的压缩量要控制在合理区间，压缩量太小达不到密封效果，压缩量太大会导致扣锁的时候需要的操作力过大，长期使用还会让胶条产生永久塑性变形。锁扣的运动行程要和箱盖的闭合间隙匹配，扣合到位之后锁扣的卡扣面完全贴合，不会出现虚扣、锁合不到位的情况。整个箱体的所有外露棱角都做了圆角过渡，既避免使用过程中划伤操作人员，也降低了注塑或者滚塑成型过程中尖角位置的应力集中问题，让成品的结构强度更稳定。这类防护箱除了存放工业检测仪器，也可以用来储运精密工装、野外作业工具、贵重摄影器材、应急救援设备，适配多行业的户外转运与现场作业需求。
