可折叠石膏板安装升降支架结构

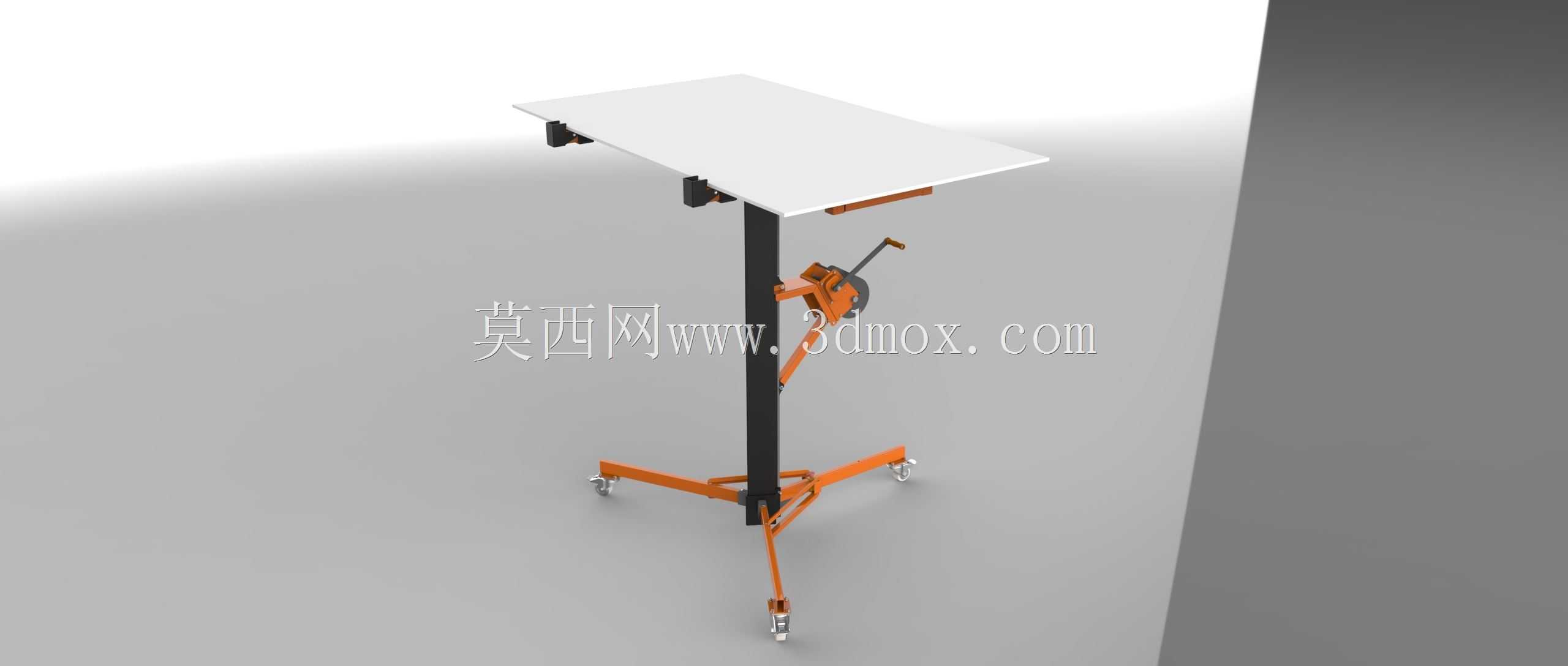

　　该结构围绕室内装修现场石膏板、轻质隔墙板、吊顶板的单人举升定位需求展开，整机采用三脚落地支撑、单立柱导向、上部可调托架的组合形式，重点解决板材搬运后高位托举、对位、固定过程中人力消耗大、作业姿态受限的问题。设备在住宅精装、商业空间隔墙施工、吊顶安装以及小型工装现场都有明确使用场景，工人可将板材预先放置在托架上，通过升降机构把板件送至接近安装高度，再利用托架的角度和间距调整能力完成贴墙、贴顶位置的微调。

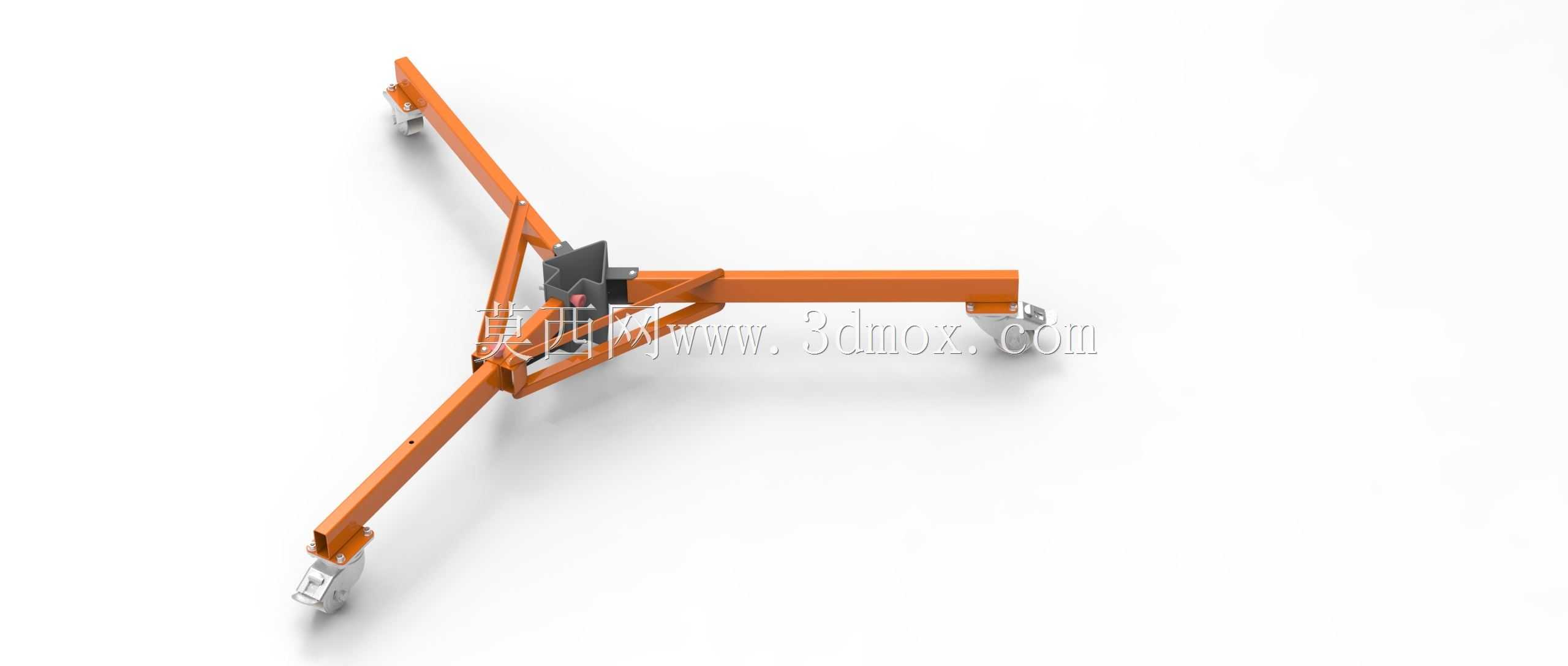

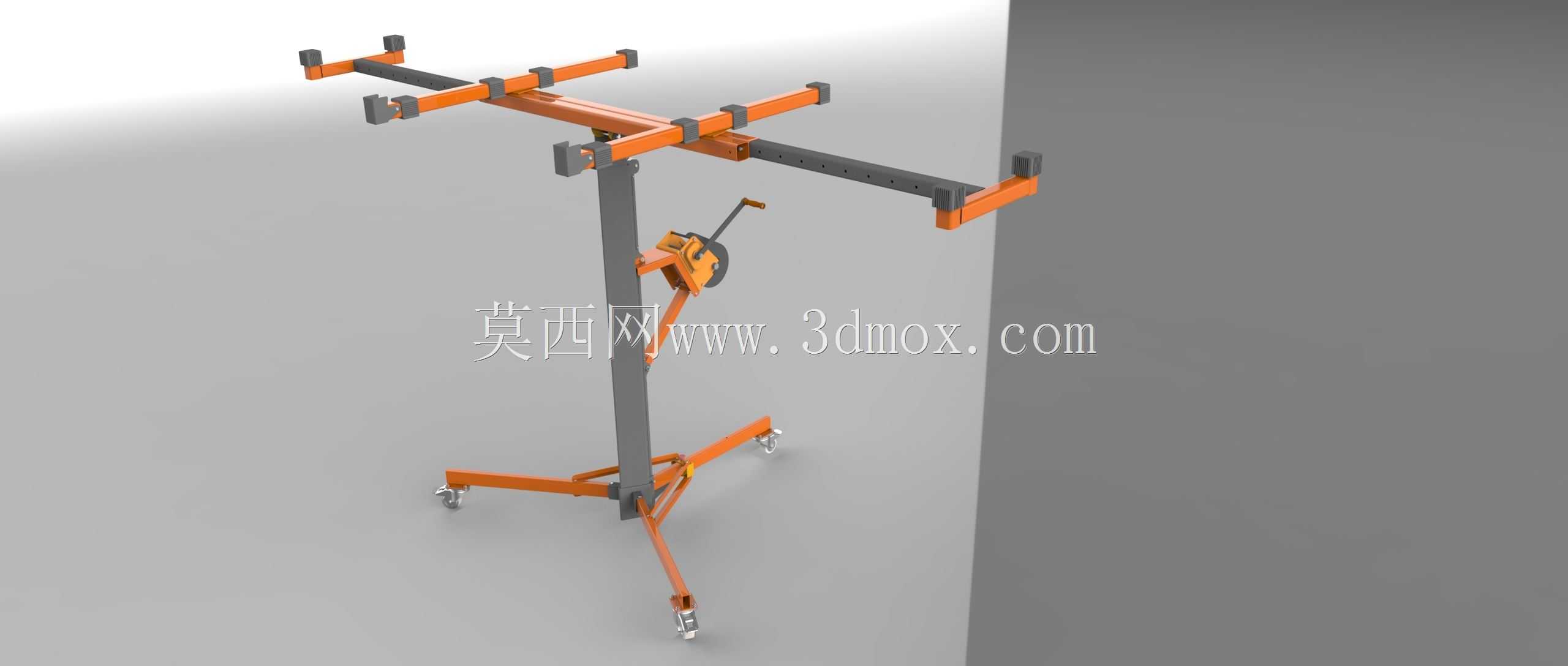

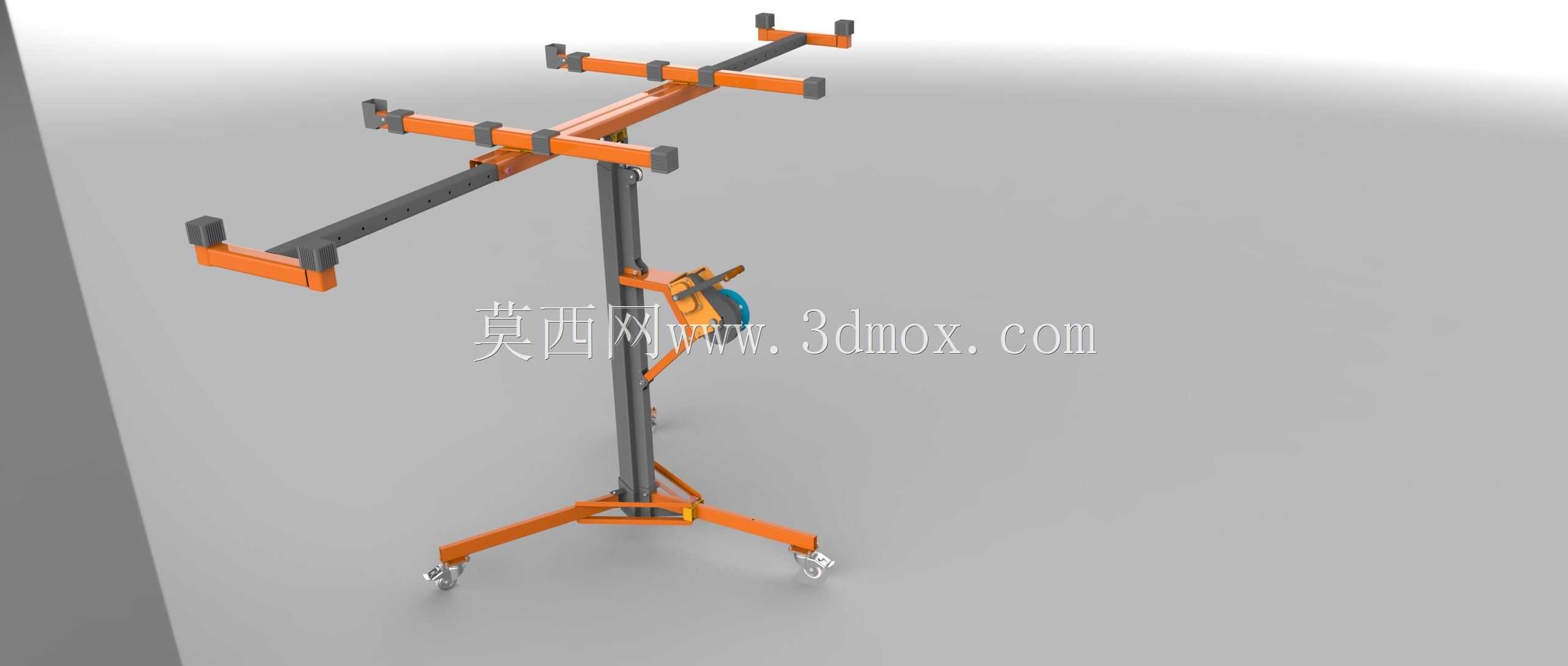

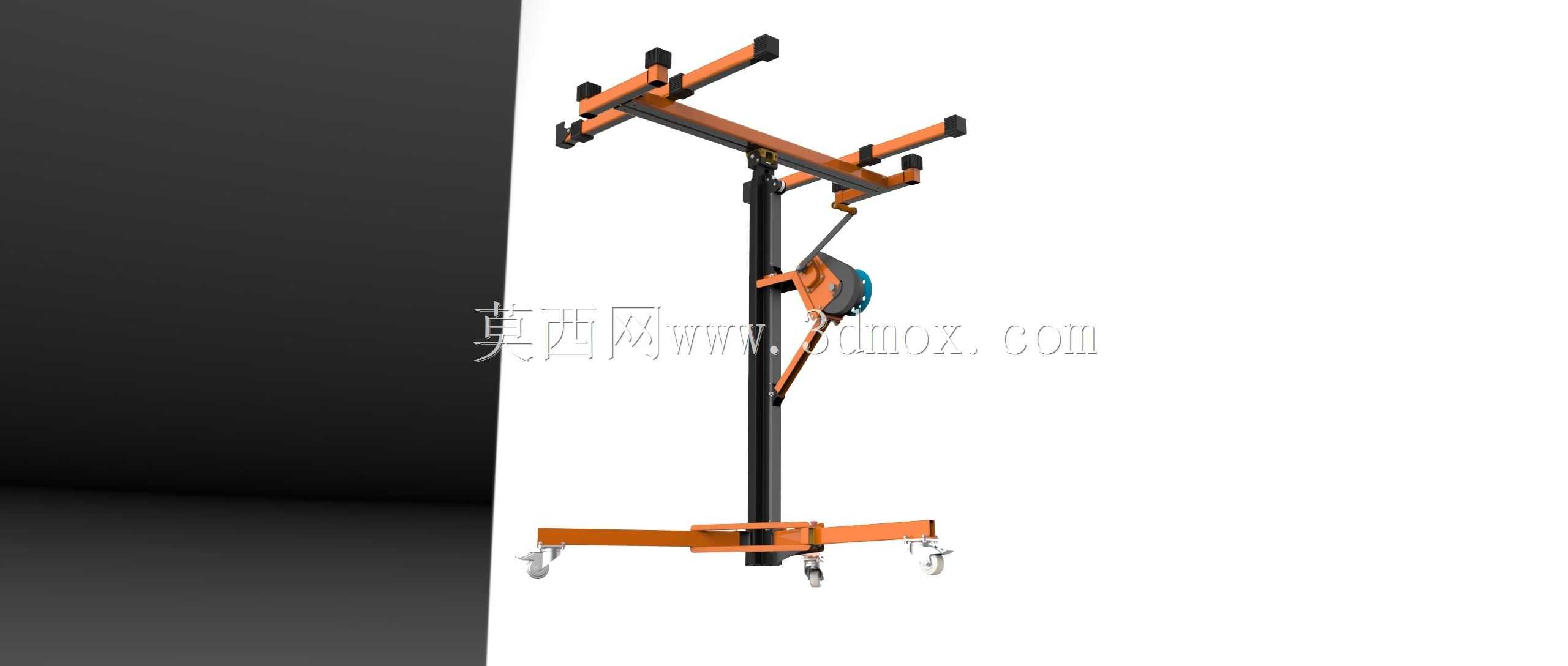

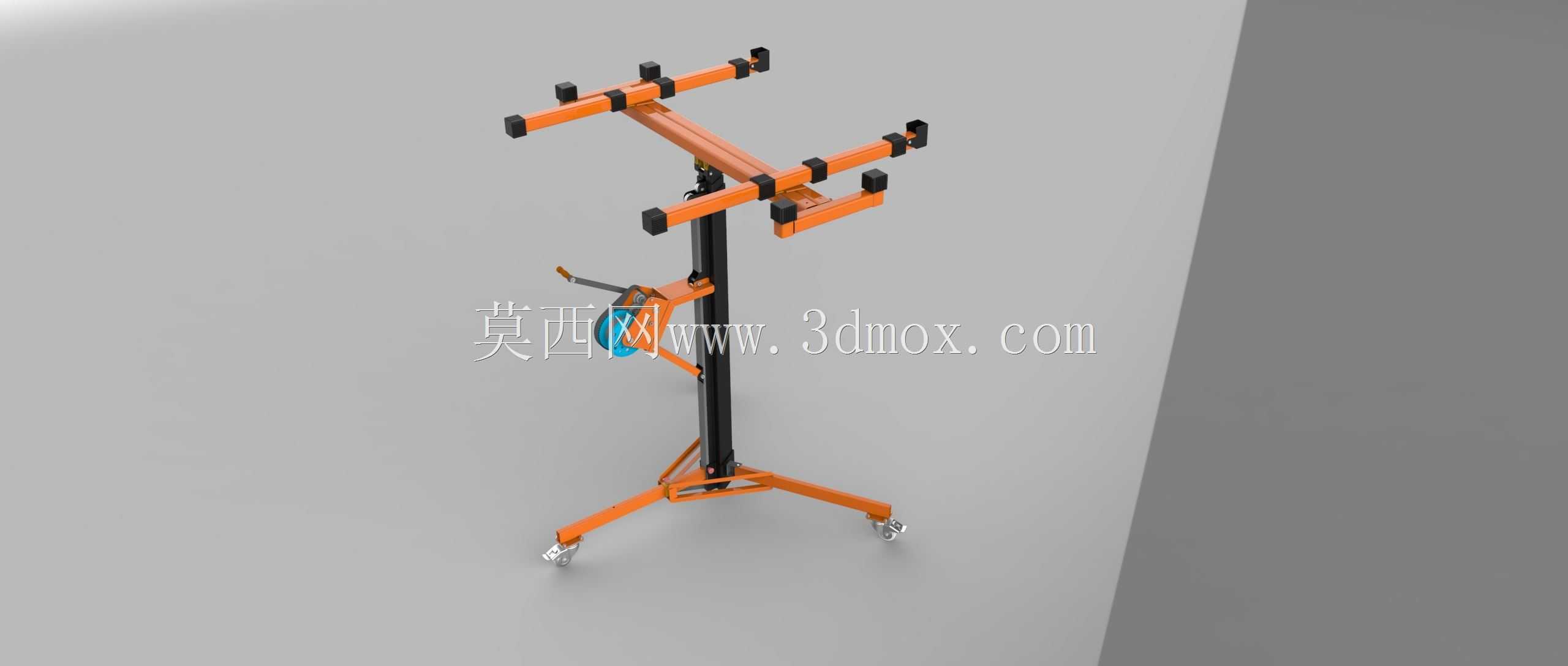

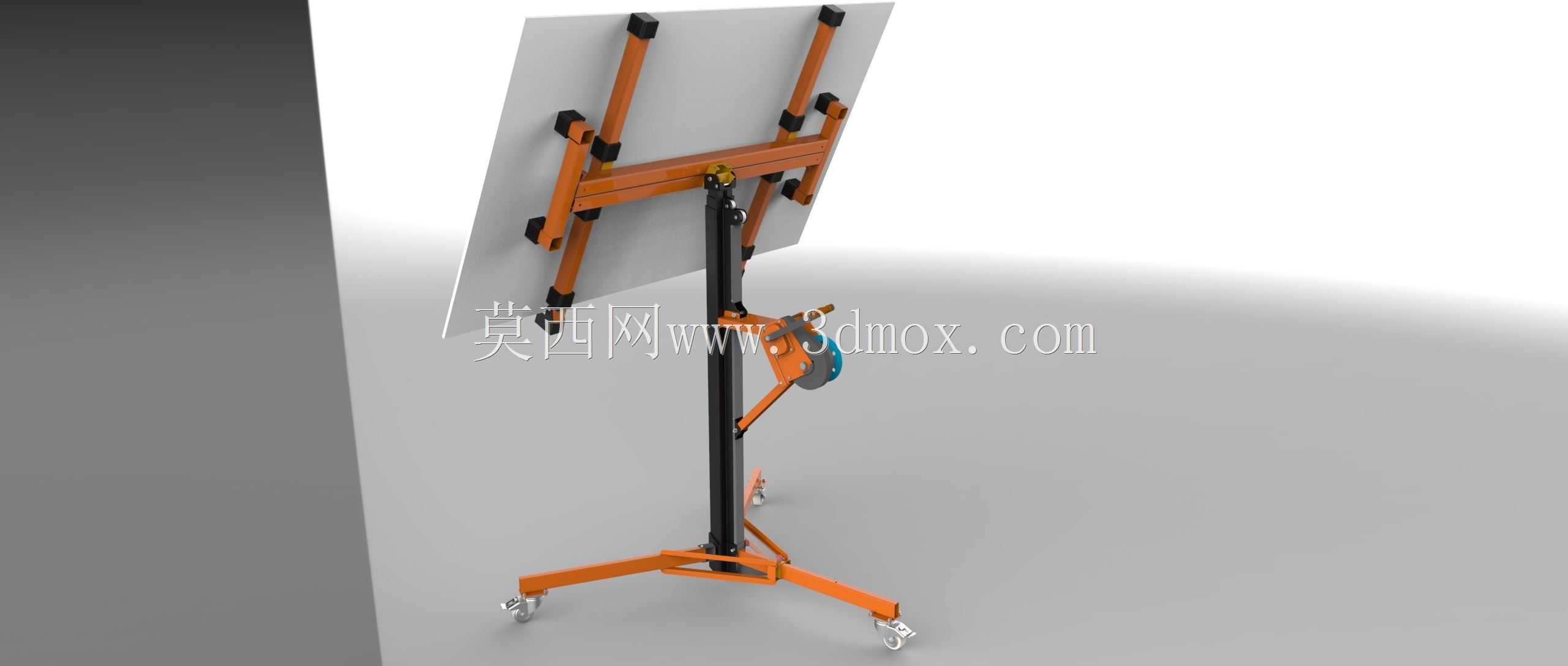

　　从结构布置看，底部三脚支撑承担整机稳定与地面载荷分散任务，支腿向外展开后形成较大的支撑多边形，能够在举升高度增加时抑制倾覆趋势；支腿末端设置滚轮或接地件，兼顾短距离推移和作业时的固定需求。立柱位于底盘中心，承担竖向导向和载荷传递，上部托架通过横梁与多组夹爪式支撑件接触板材背面，避免直接压迫板面易损区域。托架支撑点之间的距离可根据板宽、板长和现场安装方向调整，使不同规格的石膏板都能获得较均衡的支撑。

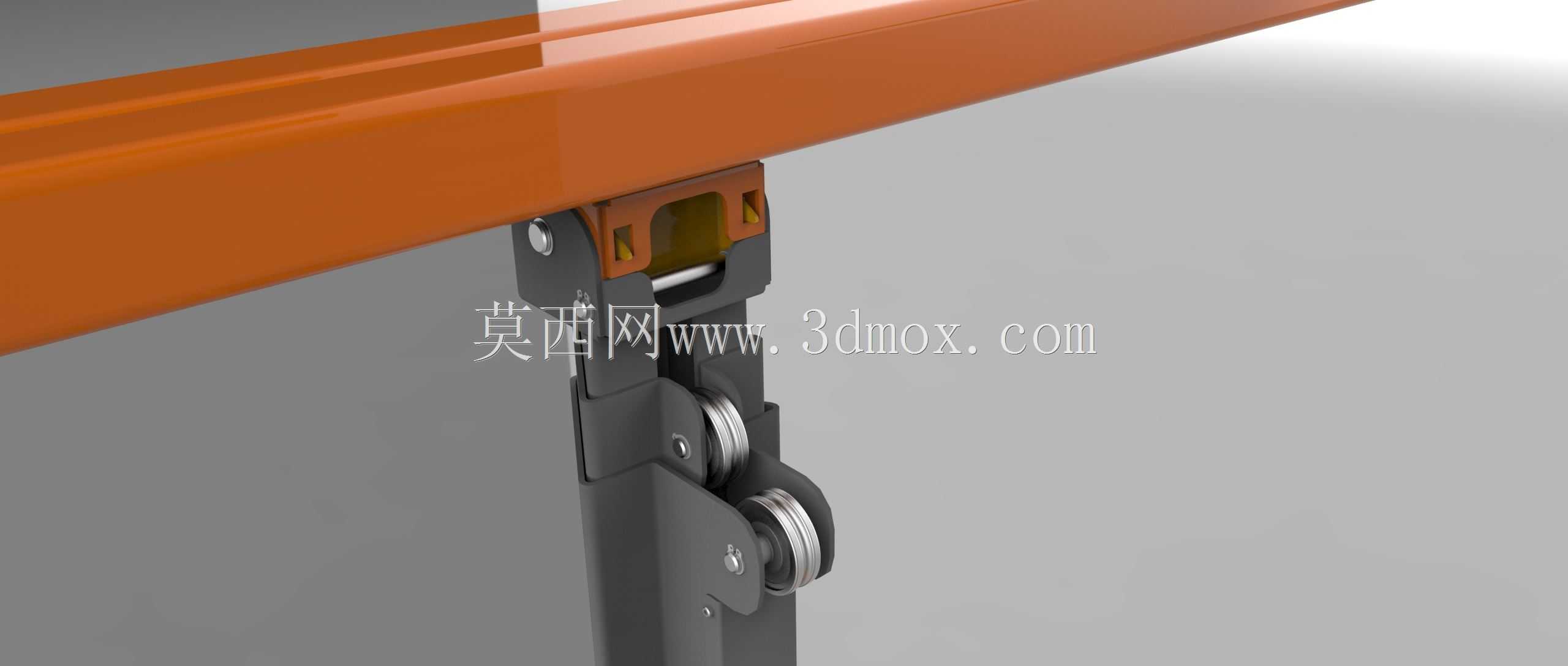

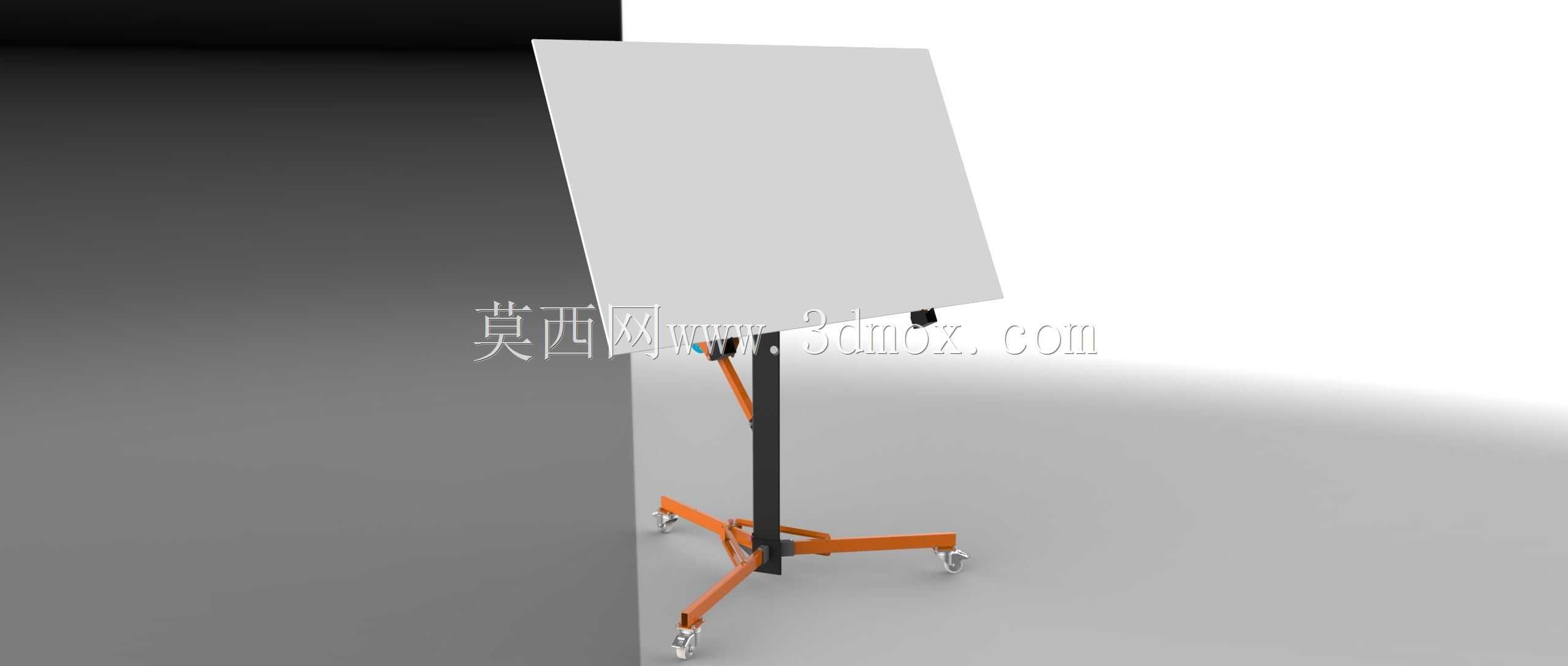

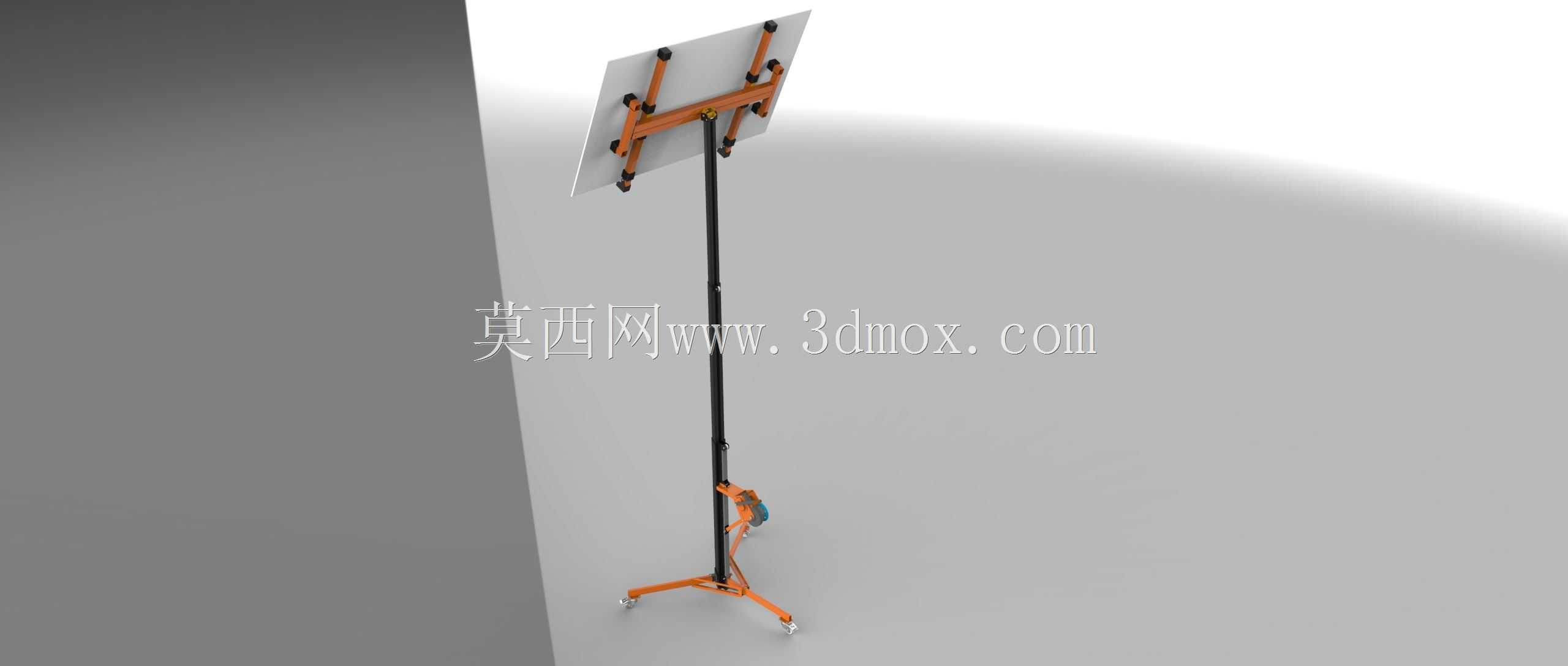

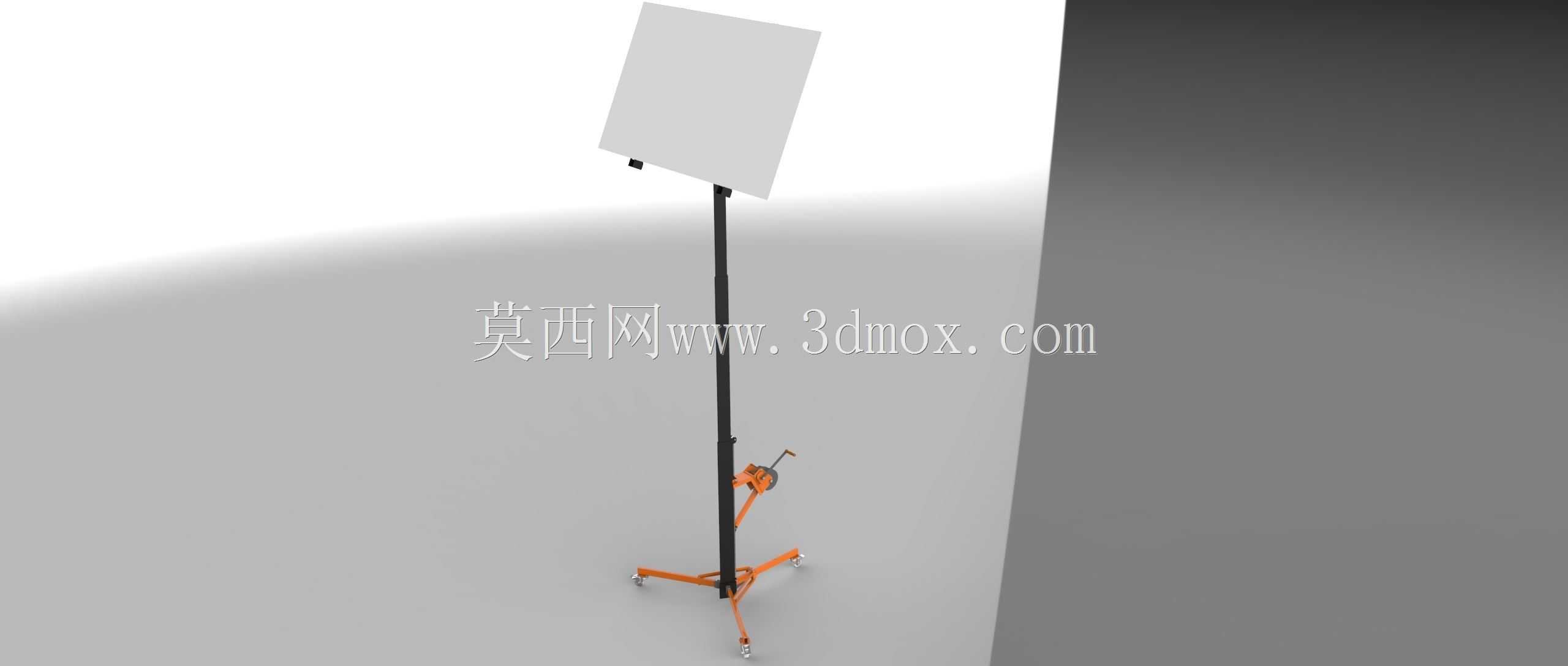

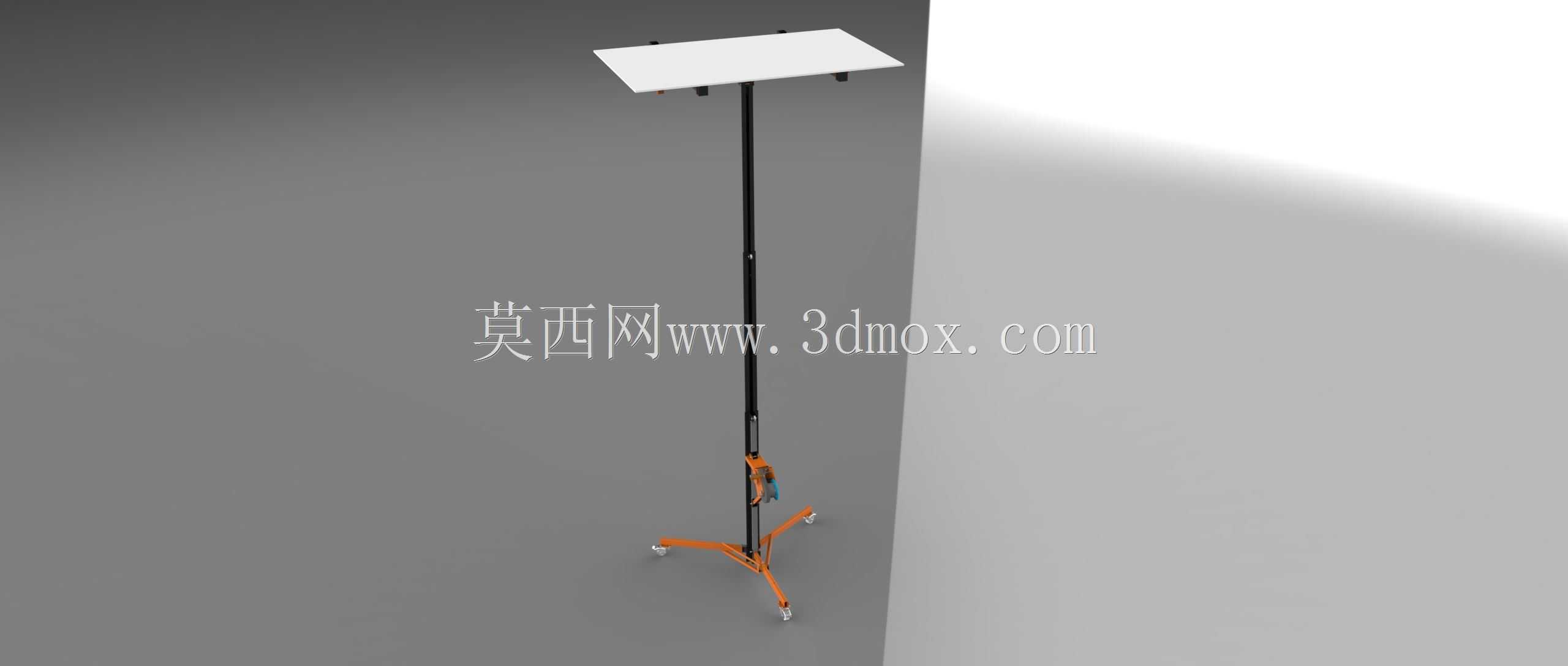

　　设计思路上，该设备并不追求复杂自动化，而是把轻便、可折叠、易调整作为核心。上部框架能够围绕连接部位改变姿态，以适应竖直墙板安装和接近水平的顶板安装；支撑爪表面采用接触面积较大的压块形式，减少局部应力对石膏板边缘的破坏。升降路径中设置制动结构，当板材到达目标高度后，可通过制动器锁定位置，防止托架在工人腾手进行螺钉固定或调整时下滑。制动件的布置需要兼顾操作可达性和锁止可靠性，使工人在站立位置即可完成释放、提升、锁定等动作。

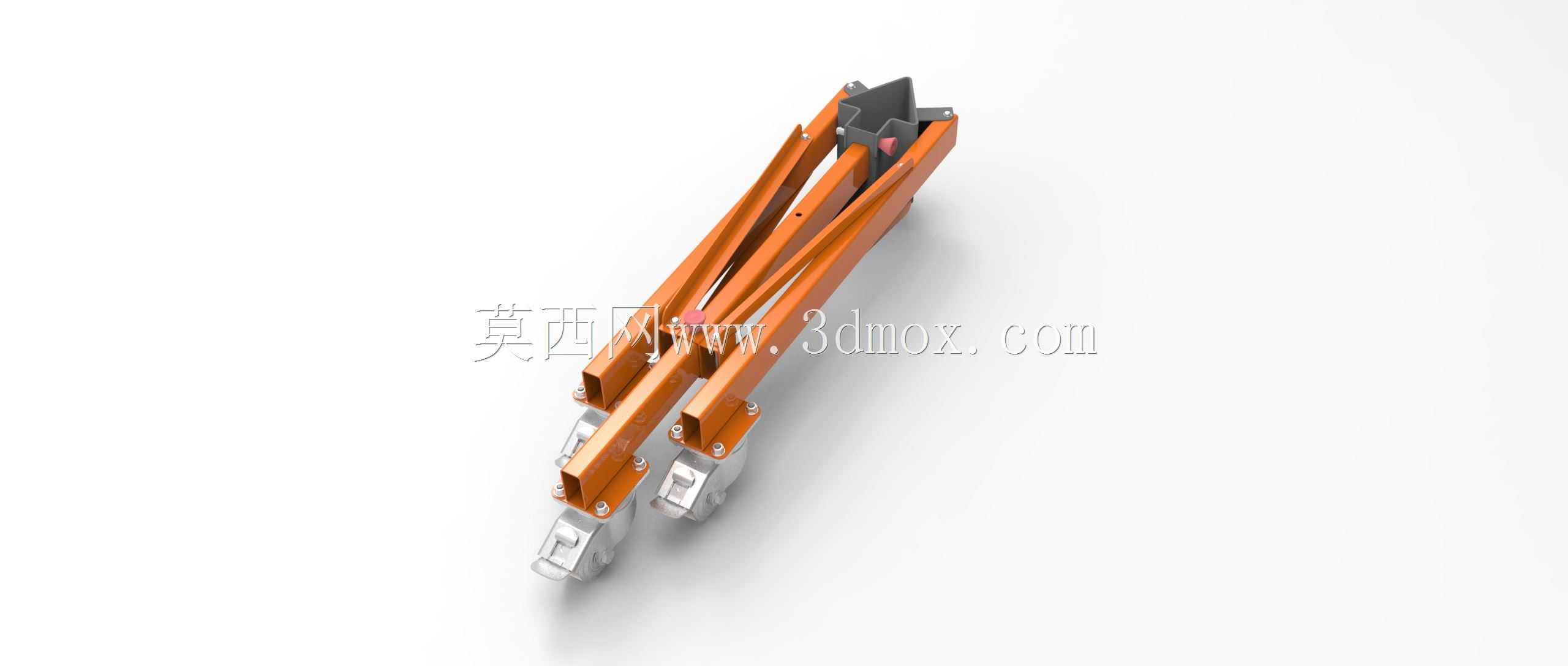

　　外形边界方面，整机展开后底部占用范围由三支腿外端点决定，设计时需保证在常见房间门洞、走廊和装修脚手架附近能够转向和移动；收拢状态则应缩小立柱与支腿、托架之间的外包络尺寸，便于放入工具车、电梯或施工车辆。立柱高度与上部托架行程需要匹配常规住宅层高，既保证吊顶板能够送至顶部，又避免设备在低矮空间中过度超高。上部托架的最小和最大支撑跨度应覆盖常见石膏板宽度，并为板材边缘留出人工扶板和紧固件操作空间。

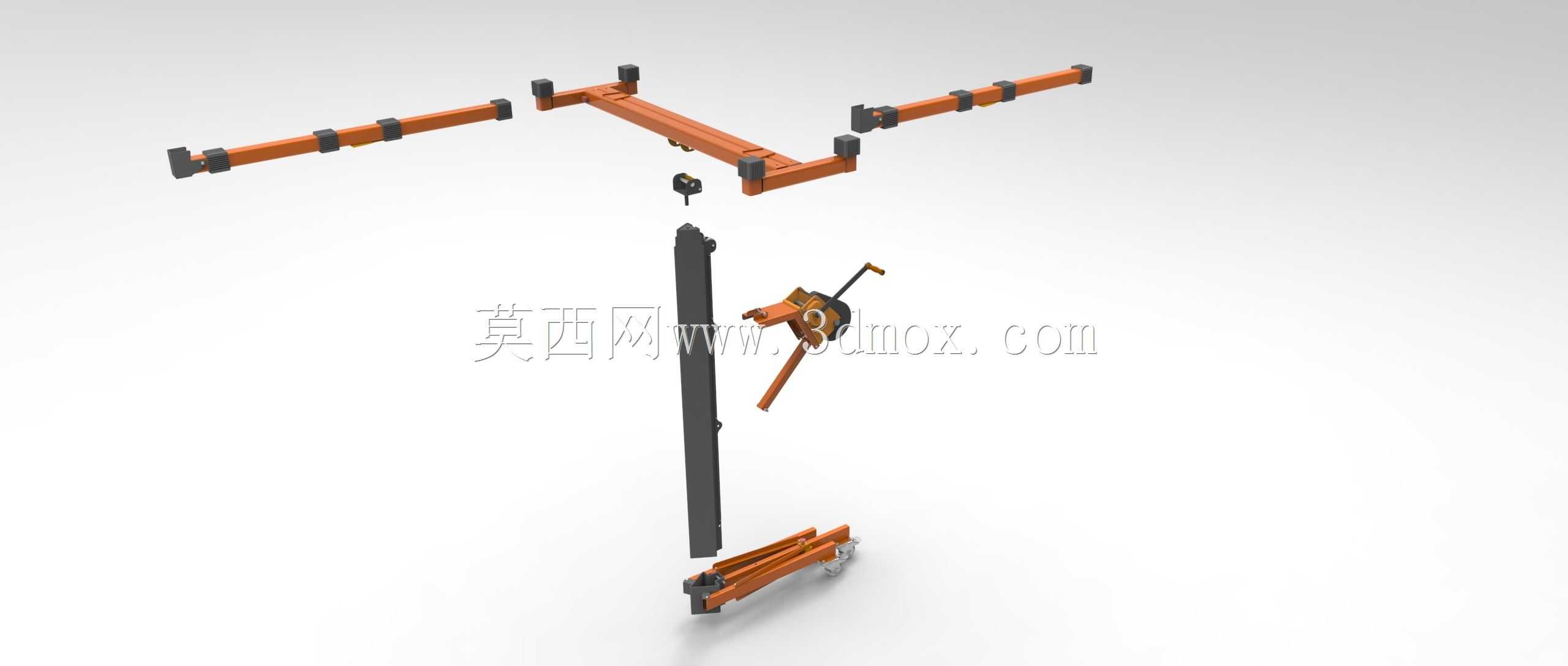

　　建模时需要重点表达支腿铰接、立柱伸缩或升降传动、横梁回转、夹爪滑移以及制动件之间的装配关系。三脚底盘与立柱连接处承受弯矩，应通过加强板、套筒或焊接节点体现刚性；上部可调支撑件需保留滑移和锁紧特征，使模型能够反映实际调节方式。板材在模型中作为被承托对象时，应与支撑爪保持明确接触面，便于检查干涉、支撑点位置和举升姿态。

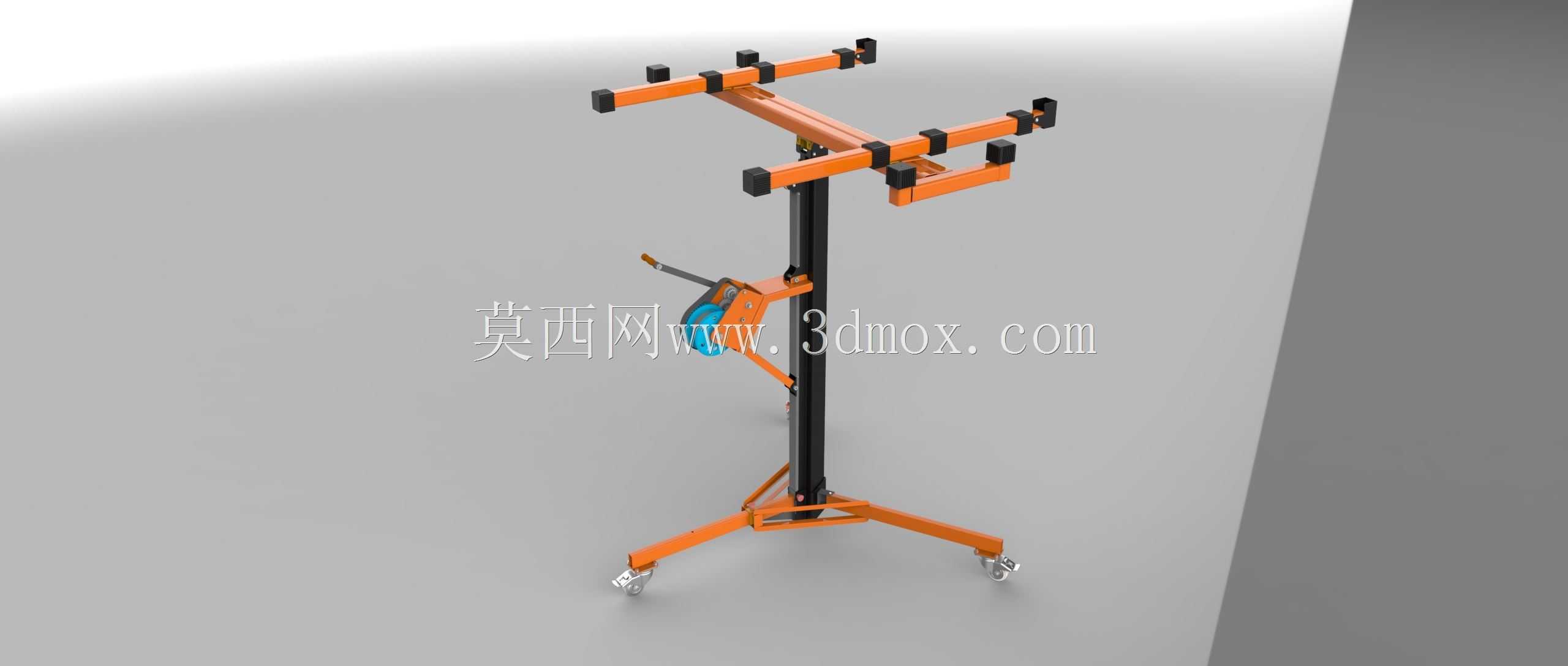

　　这类设备的工程价值在于把原本需要两到三人配合的抬板、托板、对位动作转化为由支架持续承载，工人只需负责推移、微调与紧固。结构折叠后不仅方便存放，也降低了现场转运难度；可调托架则提升了设备对不同板材尺寸和安装角度的适应性。整体造型以橙色杆件和黑色立柱为主，功能分区清晰，外露机构便于维护，适合作为轻型装修举升工装的结构设计参考。
