剪叉式液压倾斜升降作业平台结构

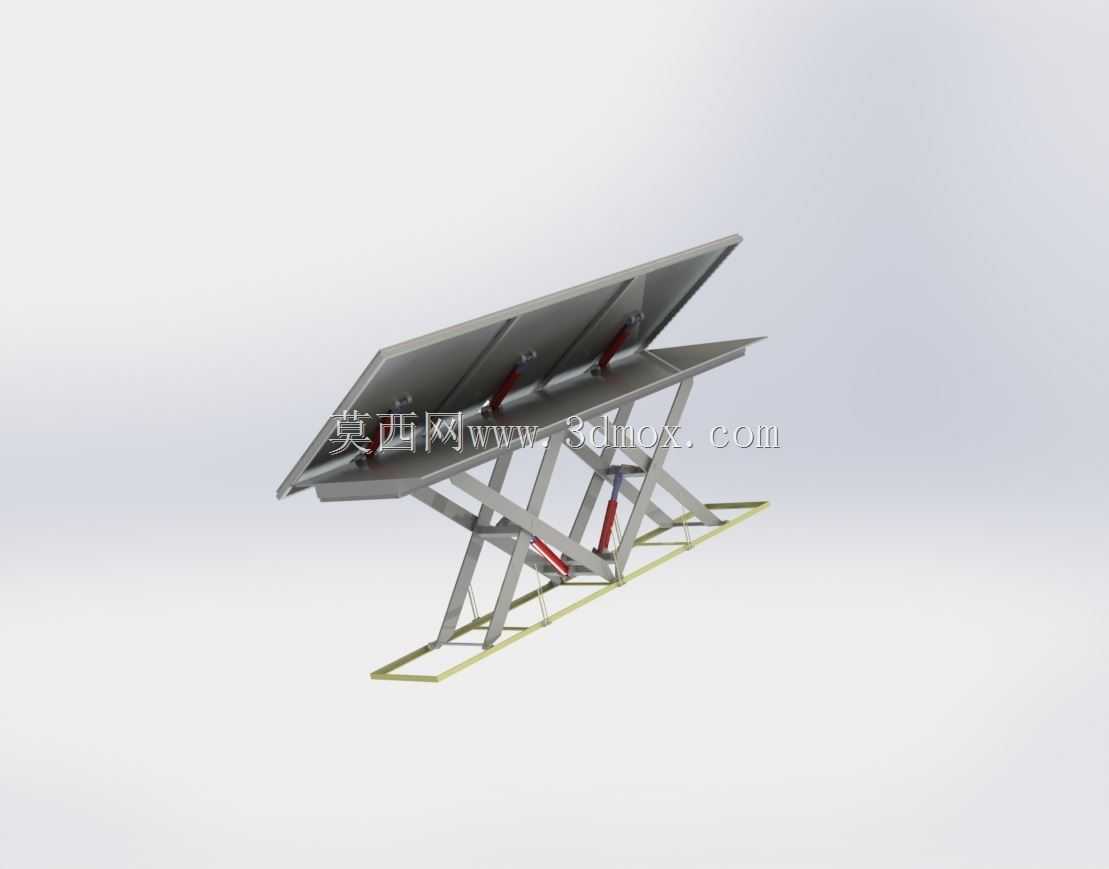

　　这套剪叉式液压倾斜升降平台的三维结构，面向车间物料转运、工位姿态调整和人机工程辅助作业场景搭建，整体采用交叉剪叉臂作为主承载支撑，配合双液压油缸完成升降动作，台面额外集成倾斜驱动组件，可在抬升后按需调整台面倾角，区别于普通仅能垂直升降的固定平台。

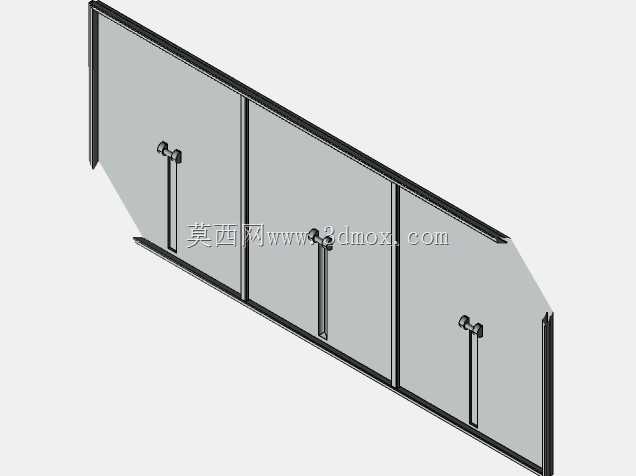

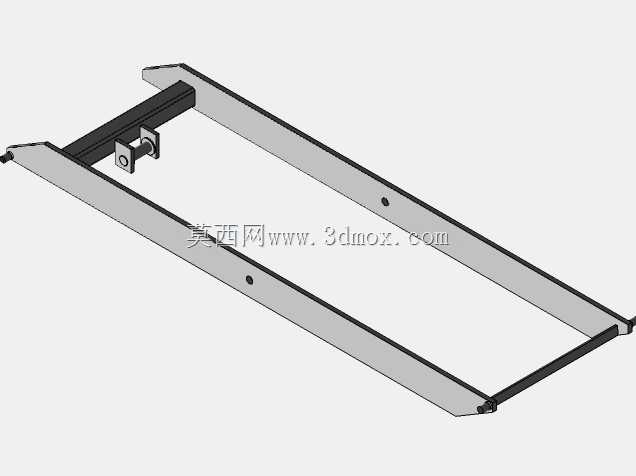

　　从现场布置边界来看，设备最低收拢状态下整体高度较低，底座为矩形焊接框架，落位时仅需在平整混凝土地面预留对应长宽的安装区域，无需深挖地坑；底座框架两侧预留地脚固定孔位，若工位存在频繁偏载或台面倾斜作业工况，可通过膨胀螺栓与地面锁紧，避免设备受侧向分力出现滑移。台面外形为长方形钢制焊接平台，边缘设置限位挡边，防止放置的工件、工装托盘在倾斜过程中滑脱；台面铰接点布置在靠近剪叉顶部支撑的一侧，倾斜油缸两端分别与台面底部、升降顶部架体铰接，油缸伸缩时带动台面绕铰接轴翻转，倾角范围覆盖常规工件装配、检修时的姿态需求。

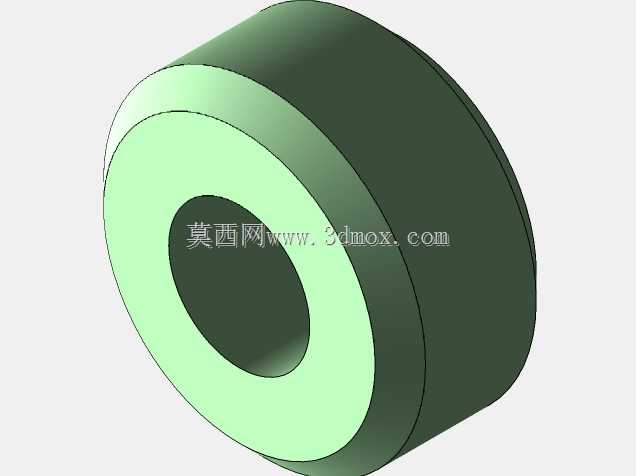

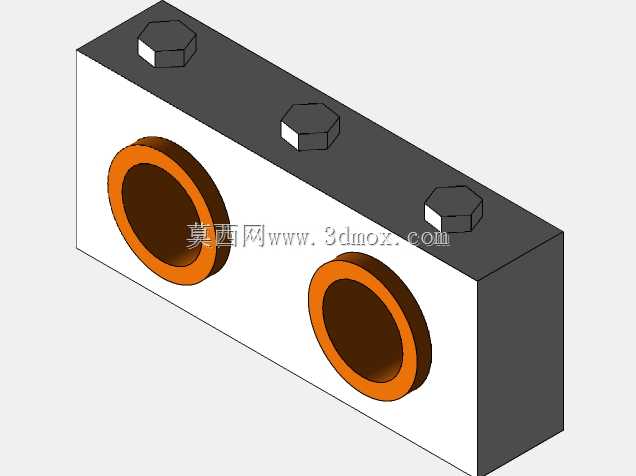

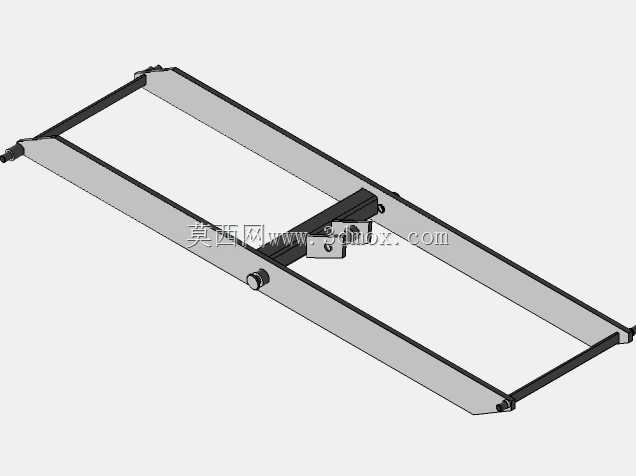

　　剪叉臂组采用双侧对称布置，每侧剪叉由两根高强度型钢杆件中部铰接组成，杆件之间的铰接销轴选用耐磨衬套配合，长期往复升降动作下可减少铰接点磨损间隙；剪叉臂下端一侧与底座铰接，另一侧装配滚轮可沿底座导向槽滚动，上端对应一侧与顶部架体铰接，另一侧滚轮沿顶部架体导向槽移动，升降过程中两侧滚轮同步滑移，保证台面上抬、下降全程保持水平，不会出现卡滞或偏摆。

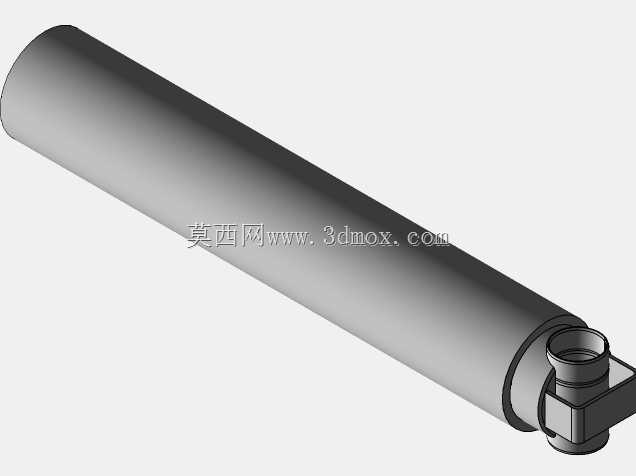

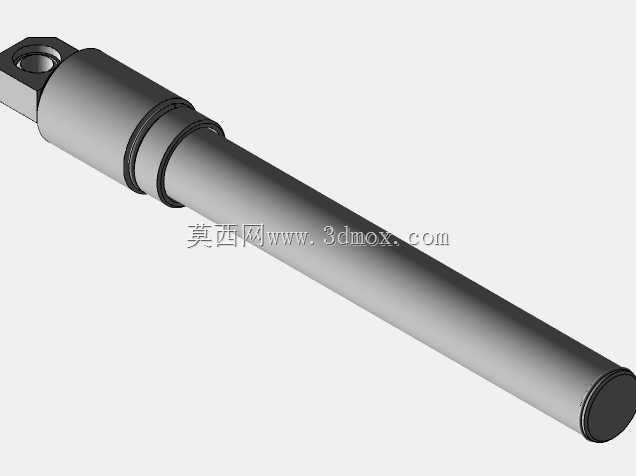

　　液压执行部分分为两组独立油缸，垂直升降油缸斜向布置在剪叉臂内侧，油缸推力直接作用在剪叉铰接点位，动力传递路径短，举升负载时油缸受力状态合理；倾斜油缸选型行程较短，仅需满足台面最大翻转角度即可，油缸两端均采用关节轴承铰接，可补偿台面动作过程中的微小位移偏差，避免油缸受径向别劲出现密封件早期损坏。液压管路沿剪叉臂内侧走线，布置时预留足够的弯折余量，适配剪叉开合全程的管路拉伸、弯折变化，管路接头位置避开剪叉动作的干涉区域，防止设备运行过程中管路被挤压磨损。

　　实际工位应用中，这类设备常布置在机加工工序旁、仓储分拣区或者装备装配线边：当工件需要从地面托盘转运到一定高度的作业工位时，平台先降至最低位，由人工或者叉车将工件放置在台面上，升降油缸举升台面到匹配作业人员腰部的操作高度，减少弯腰搬抬的负重；若工件需要进行斜面装配、焊缝找正或者表面贴合作业，可启动倾斜油缸调整台面角度，让作业面始终朝向操作人员，无需人员俯身或垫高姿态作业，既降低长期重复操作的疲劳强度，也能减少工件反复吊装翻转的辅助工时。

　　结构建模过程中，所有铰接点位均按照实际装配关系做了同轴约束，剪叉臂的开合行程、油缸的伸缩极限位置都做了运动干涉检查：当平台降至最低位时，剪叉臂收拢贴合，所有油缸完全收回，整机竖向尺寸最小，方便车间内转场运输；当平台举升到最高位时，剪叉臂完全展开，两侧滚轮移动至导向槽端部限位，此时台面承载额定负载时，剪叉杆件的抗弯强度、销轴的剪切强度均留有充足安全余量；台面倾斜到最大角度时，倾斜油缸伸出行程到达设定限位，台面重心始终落在底部支撑边界范围内，不会出现整机倾翻风险。

　　台面面板采用防滑花纹钢板铺设，表面摩擦力充足，工件放置后不易滑动；底座框架内部预留液压动力单元的安装空间，油泵、控制阀组可集成安装在底座内腔，外部仅需布置操作按钮盒，操作人员可在设备旁随时控制升降、倾斜动作，管路外露部分加装防护拖链，既规整走线也能避免现场杂物磕碰液压件。整体结构没有复杂的专用定制构件，大部分型钢、标准油缸、销轴都属于通用工业配件，后期维护时铰接点润滑、油缸密封更换都可快速完成，适配多品种小批量生产车间的柔性工位需求。
