车间移动式安全防护围栏挡板结构

　　这套防护结构主要面向机床加工区域的现场隔离需求，常见于数控车床周边、自动化上下料工位、焊接打磨工位以及设备检修临时分区。它的核心作用不是承重，而是把人员活动范围与设备运行区域明确隔开，降低误触运动部件、飞溅切屑、切削液外溅以及检修交叉干扰带来的风险。

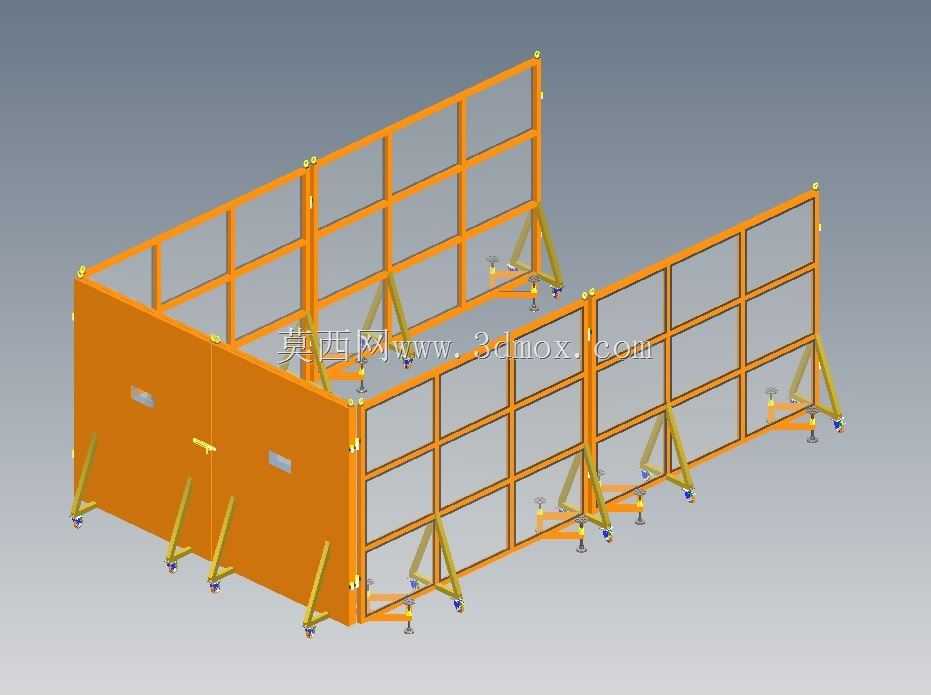

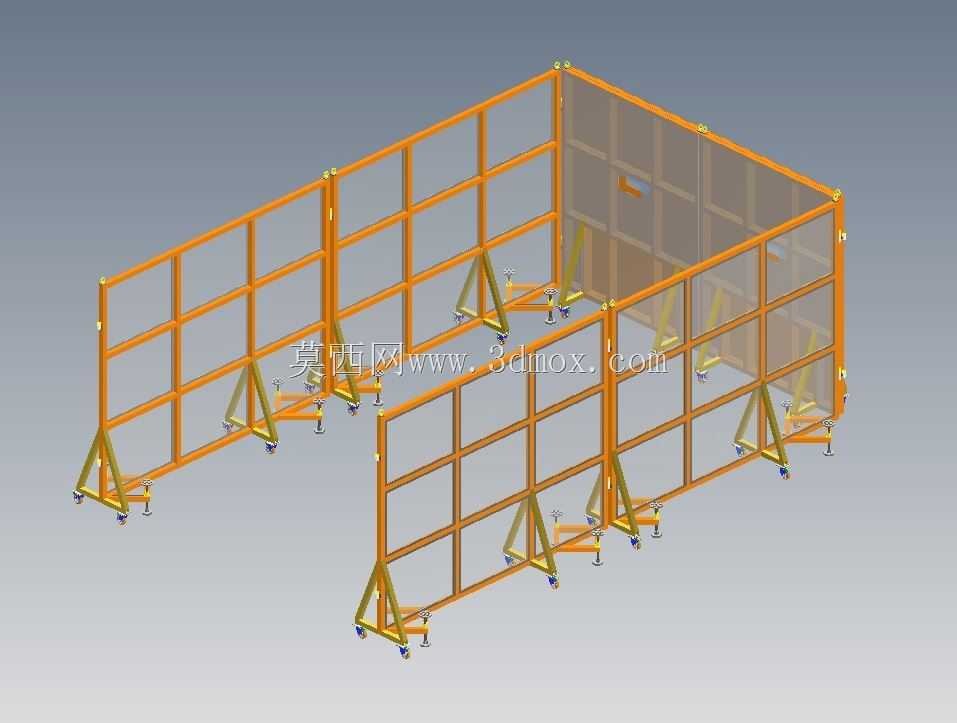

　　从整体布置看，围栏采用分段式框架，多片栏体可沿设备外围围合，形成近似L形或矩形的防护边界。栏体上部为矩形分格框，下部设置连续挡板。上半部分保留通透视野，操作人员在外侧能够观察机床加工状态、门体开闭和工件装夹情况；下半部分实体挡板则用于阻挡切屑、冷却液和细小杂物向外飞散。相比整片封闭罩壳，这种“上透下挡”的结构在观察性、防护性和制造成本之间取得平衡，也便于车间照明进入隔离区。

　　栏片之间通过立柱位置进行拼接，框架杆件沿竖向和横向规则分布，形成多个矩形网格。网格尺寸的设定需要兼顾刚性与视野：过密会增加材料重量并遮挡视线，过疏则会削弱框架抗侧向冲击的能力。模型中框架采用统一截面杆件，有利于下料、焊接和表面处理；转角处通过立柱连接，使相邻栏片能够形成稳定的空间角度。对于需要人员或物料进入的位置，栏体上设置了带把手的防护门，门体与侧栏通过铰链连接，关闭后可与周边挡板形成连续防护面。

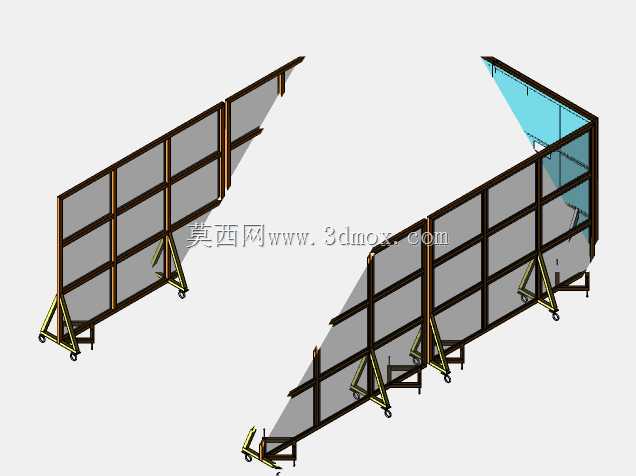

　　支撑方式是该结构设计中的重点。每片围栏底部并未采用完全固定的地脚，而是配置了斜向支撑腿和可调脚座。斜撑从栏片下部向外侧展开，形成三角形稳定结构，可承受人员倚靠、轻微碰撞以及门体开关带来的侧向力。底部脚座具备高度调节能力，能够适应车间地面不平、预埋板高差以及地坪坡度。现场安装时，可先将栏片大致定位，再通过脚座螺纹调整水平和垂直度，最后根据安全等级决定是否采用膨胀螺栓与地面固定。这样的结构既适合长期固定分区，也适合随产线调整而搬迁复用。

　　围栏底部装有脚轮，说明该结构兼顾移动作业需求。在设备维护、大件工件吊装或叉车转运时，可解除固定状态，将栏片快速推开，形成临时通道；作业完成后再推回原位并锁定支撑。脚轮与可调脚座配合使用时，需要注意受力分工：移动状态下由脚轮承重，就位后应旋转脚座使其接触地面，避免围栏长期压在脚轮上造成晃动。对于高频移动的场合，支腿布局应保证推行过程中不倾覆，栏体高度和重心也需要控制在人工可操作范围内。

　　外形尺寸方面，该防护围栏围合后的空间边界约为6000毫米×3605毫米，高度约2300毫米。这个高度能够对普通站立人员形成有效视线和身体阻隔，同时不会与厂房常规管线、桥式起重机吊钩运行区域发生明显干涉。布置时不能只按设备外形尺寸留位，还应考虑机床门开启半径、操作面板站位、排屑器抽出距离、工件上下料空间以及维护人员绕行通道。若围栏紧贴机床运动部件，后期维护会非常困难；若离设备过远，又会浪费车间面积并削弱隔离意义。

　　在实际工程应用中，这类围栏常用于CA6140等普通车床或类似机床加工单元的外围防护，也可扩展到机器人焊接岛、打磨工位和输送线转接区。设计时应先根据设备俯视图确定危险区域，再把围栏边界布置在安全距离之外。对于存在飞溅物的方向，下部挡板高度应覆盖主要飞溅轨迹；对于需要观察的方向，可保留较大的网格开口。门体位置应正对安全操作通道，避免开门后直接进入刀具运动区或工件旋转区。

　　从三维建模角度看，该结构适合采用骨架驱动方式建立：先绘制围栏平面布置线，再按栏片长度、立柱间距和高度生成框架杆件，随后实例化斜撑、脚轮、可调脚座和铰链等通用件。这样在调整围合范围时，可以快速修改栏片数量和拼接角度。门板、把手、锁扣件以及脚座应作为独立子装配处理，便于后期出工程图、明细统计和现场替换。表面涂装可采用安全警示色，使防护边界在车间环境中更加醒目，但颜色处理不应影响结构本身的强度校核。

　　整体而言，该模型体现的是一种典型的车间安全隔离方案：以模块化栏片组成边界，以实体挡板阻挡飞溅，以斜撑和可调脚座保证稳定，以脚轮满足临时移位。结构并不复杂，但对尺寸边界、支撑刚度、操作通道和维护空间的协调要求较高，适合作为机床周边防护设施设计、产线布局校核以及安全围栏改造的参考结构。
