AXK2035型推力滚针轴承组件

　　在CA6140这类普通卧式车床的进给传动链里，轴向定位环节经常会遇到空间局促、端面承载却不小的矛盾点。丝杠端部、溜板箱换向机构、主轴箱内某些低速止推位置，若采用常规深沟球轴承承受轴向力，径向占用尺寸偏大；若用平面滑动止推垫，长时间低速重载下又容易出现端面磨损、爬行和发热。AXK系列推力滚针轴承正是为这类薄型空间下的纯轴向承载场景准备的标准件，本次建模对象AXK2035即对应内径20mm、外径35mm量级的止推滚针组件，整套包含滚针与保持架组件以及两片配套止推垫圈，装配后总厚度控制在很小的范围内。

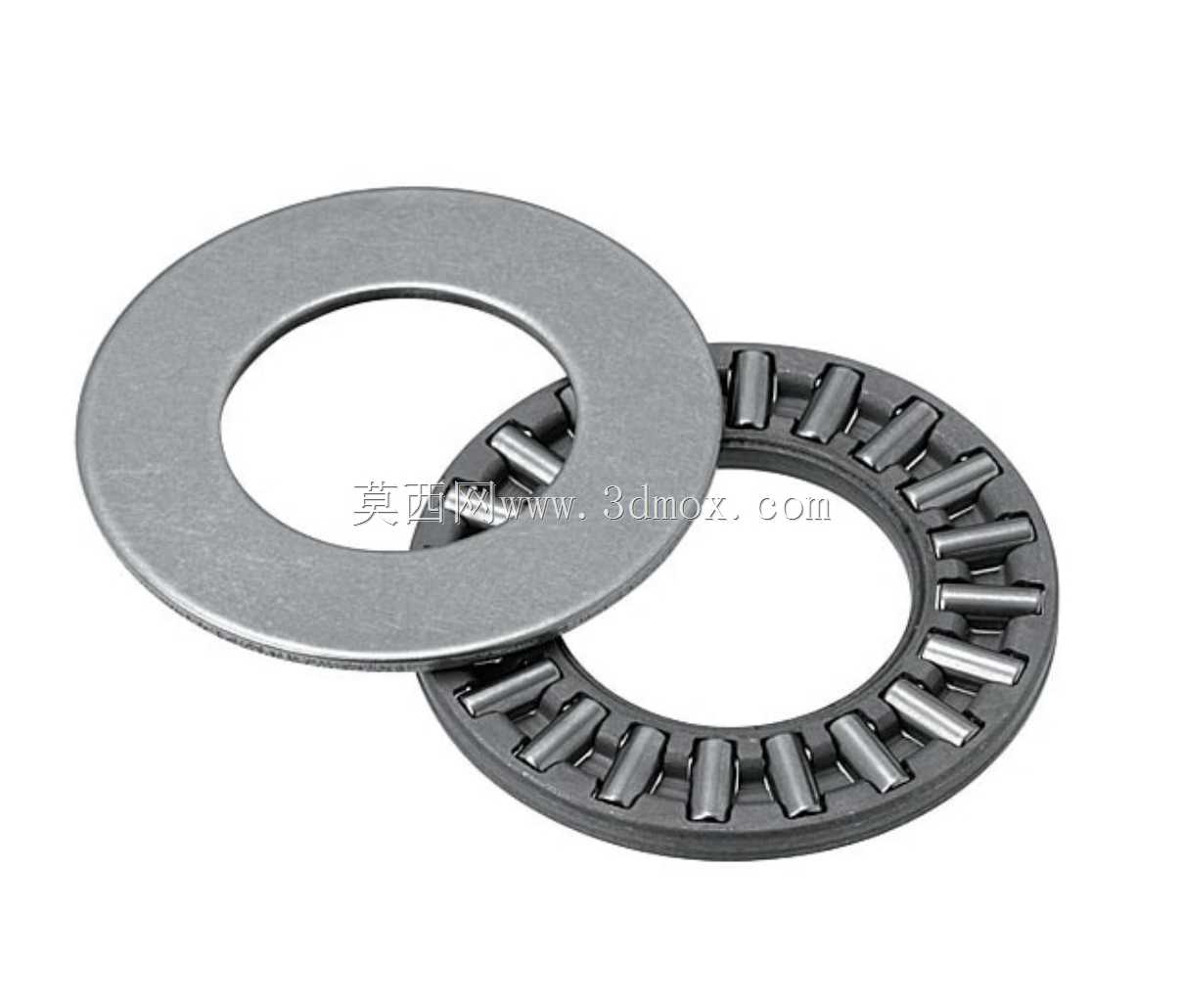

　　从结构组成看，核心件是滚针保持架组件：采用薄钢板冲压或工程塑料保持架（工业常用为钢制冲压保持架）将一组圆柱滚针沿圆周均匀分隔，滚针轴线沿径向布置，滚动方向对应圆周切线，工作时两相对旋转端面之间由滚针形成线接触滚动摩擦。与滚珠推力轴承相比，滚针的接触线更长，在相同外径和内径边界下能够提供更大的轴向额定载荷，尤其适合转速不极端高、以轴向压紧力为主的部位。两片垫圈分别作为滚针组件两侧的滚道面，垫圈本身为淬硬磨削的薄环形片，表面平面度和粗糙度直接决定运转寿命；现场装配时如果相邻零件端面硬度不足或粗糙度差，就必须保留这两片垫圈作为标准滚道，不能让滚针直接在未处理的轴肩或壳体端面上滚动。

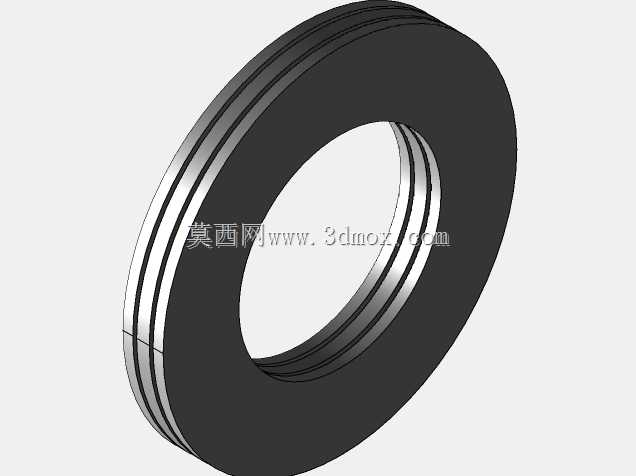

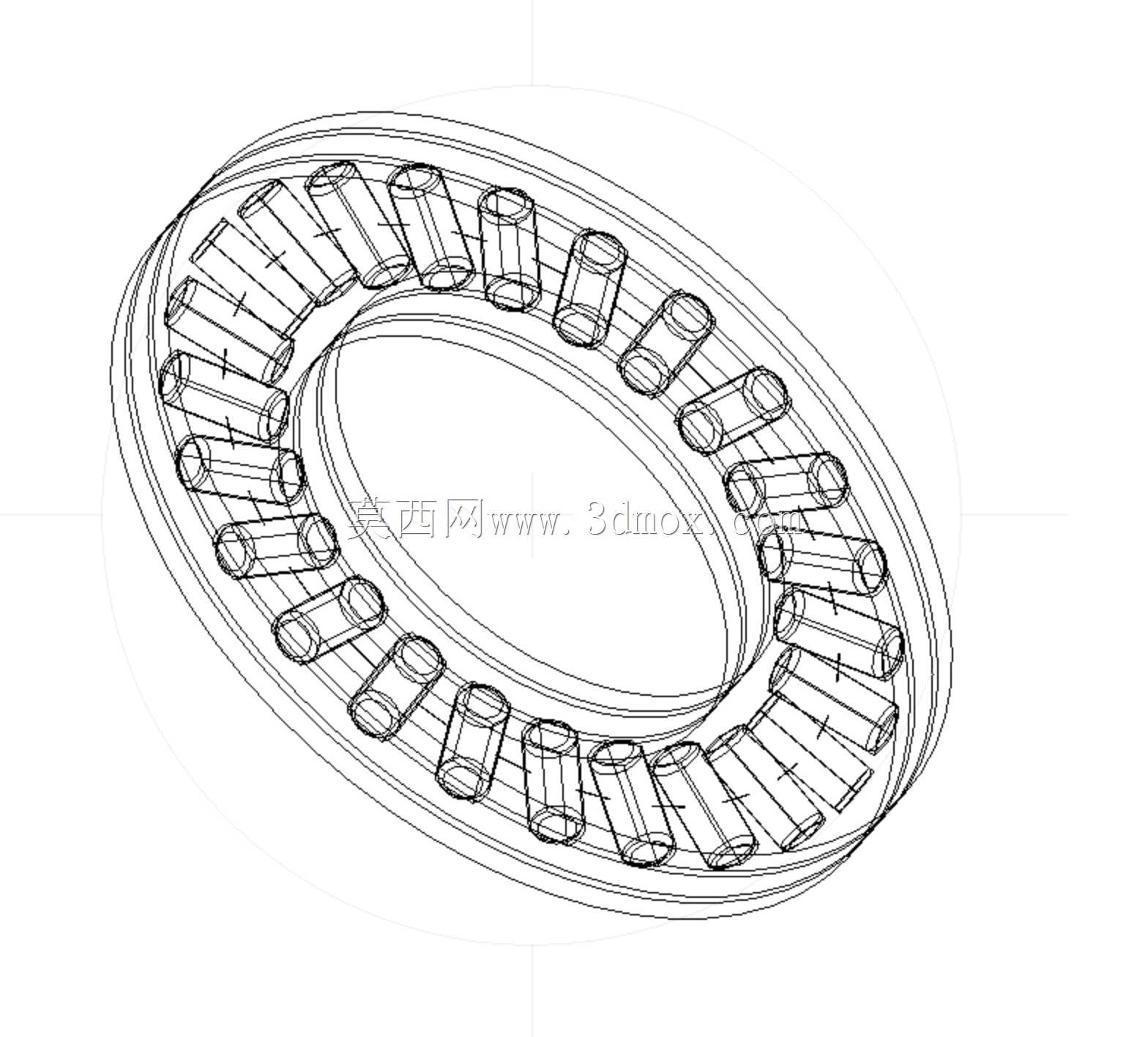

　　建模时需要重点还原几个工程特征。其一是滚针的圆周阵列：滚针直径小、数量多，相邻滚针之间由保持架兜孔隔开，兜孔形状要保证滚针既能自由滚动又不脱落，阵列节距需与保持架窗口一一对应。其二是保持架的几何形态，薄钢板保持架带有压弯成型的兜孔挡边和内外导向唇边，建模中不能简单画成平板，否则装配干涉检查会失真。其三是两片止推垫圈的内外径与倒角，垫圈内径略大于轴径、外径略小于安装沉孔，形成合理间隙；垫圈厚度很薄，通常在1mm量级，装配后要靠轴肩和座孔端面压紧定位。其四是整体装配关系：滚针组件夹在两垫圈之间，滚针两端面与垫圈滚道面接触，保持架不承受轴向载荷，仅起分隔和引导滚针的作用。

　　安装边界方面，选用该型号时首先要确认轴径与20mm内径匹配、座孔止推面与35mm外径相容，并在轴向预留等于组件总厚度的安装空间。相邻支撑端面必须有足够的垂直度和平面度，端面跳动过大会导致滚针偏载、局部应力集中；轴肩圆角要小于垫圈内径倒角，避免垫圈垫不实。润滑上，这类轴承多采用脂润滑，装配时在滚针与滚道间填充适量锂基脂，低速车床机构中补脂周期可按班次维护；若用于油润滑的变速箱环境，则需保证润滑油能进入滚针接触区，避免干摩擦。

　　实际用途上，除车床进给机构外，这类推力滚针组件还广泛出现在汽车变速器换挡机构、水泵推力面、千斤顶压紧面、机床夹具回转面、减速器低速轴止推端等位置。凡是“只承受轴向力、径向尺寸受限、要求结构扁平”的场合，它都能以很小的厚度换取可靠的止推能力。三维建模完成后，可直接用于设备总装中的干涉检查、轴向尺寸链校核以及维护拆装演示；在出工程图时，还应配合标注内外径、厚度、滚针分布圆和垫圈硬度要求，使选型与加工件端面处理要求同步明确，避免现场出现漏装垫圈或滚道面未淬火导致的早期失效。
