Ender3Neo熔融挤出打印头总成结构

　　这套结构围绕桌面级FDM设备的熔融沉积工位展开，核心对象是Ender 3 Neo机型上的挤出打印头总成。它不是单一零件，而是把热端固定、散热、喷嘴定位、机架连接和运动边界整合在一起的功能模块，适合在设备改装、备件复刻、结构校核以及教学拆解中使用。

　　从实际工况看，打印头位于设备X轴运动部分的前端，工作时随横梁做横向往复运动，同时配合Z向抬升和Y向送料完成逐层堆积。耗材从上方或后侧送入后，经过冷端散热区进入加热块，在喷嘴处熔融并按路径挤出。该部位对热隔离、安装刚性和喷嘴对中都比较敏感：如果散热鳍片区域热量回传过多，耗材会在喉管上部提前软化，造成送料阻力增大甚至堵料；如果支架定位不稳，喷嘴在高速换向时会产生微小偏移，直接反映在首层贴合、薄壁尺寸和表面纹路中。

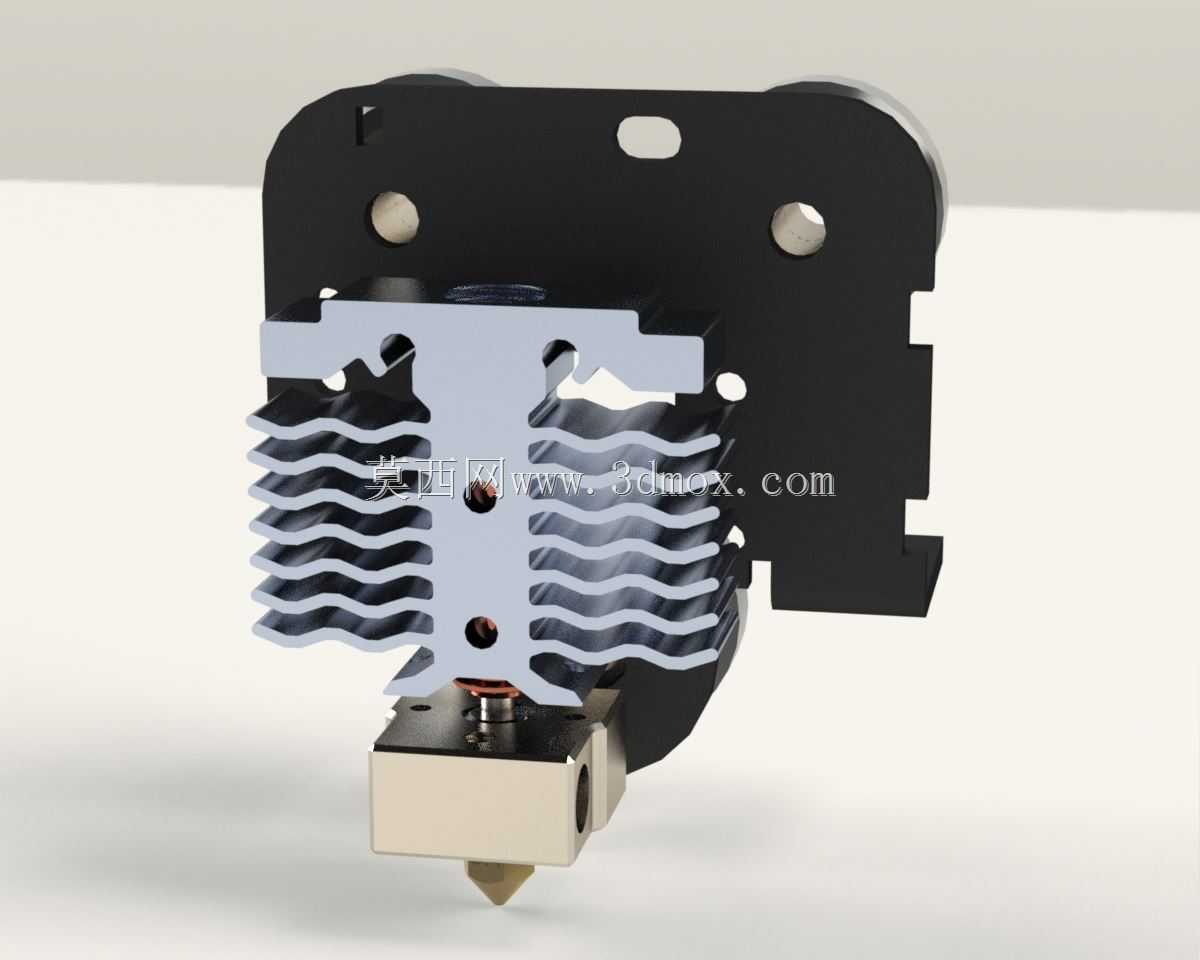

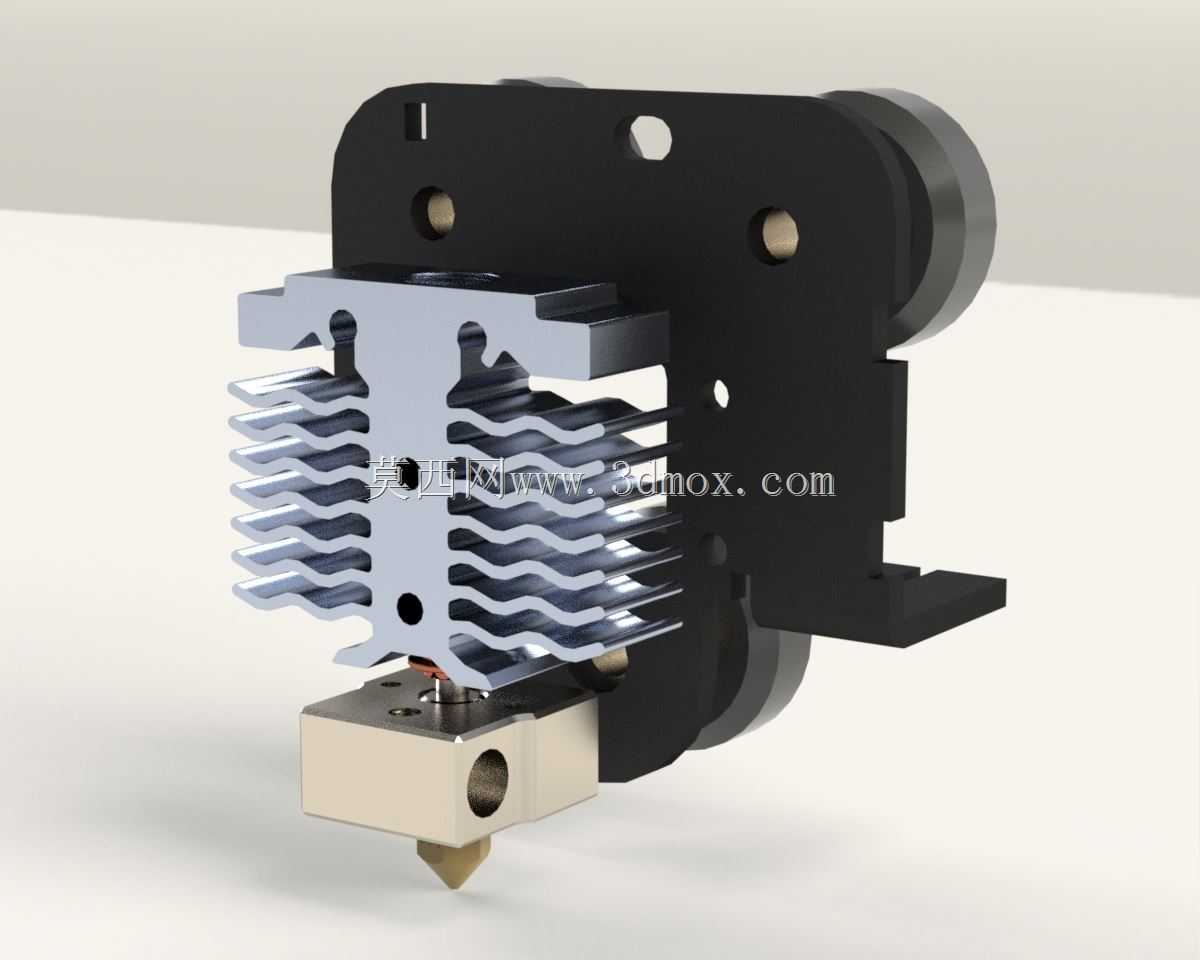

　　模型中最醒目的部分是多层波浪形铝制散热鳍片。鳍片采用连续折板形态，相邻片之间保留开放风道，目的不是单纯增加外观复杂度，而是在有限高度内扩大换热面积，并让风扇气流能够横向穿过齿间空隙。鳍片中央预留喉管穿装位置，下部与隔热过渡段衔接，上部则承担冷端温度维持。这样的布局把“需要保持低温的送料段”和“需要稳定高温的熔融段”拉开，减少热传导路径上的温度串扰。

　　下方加热块与喷嘴构成热端执行区。加热块外形紧凑，侧面留有热敏元件和加热器件的安装空间，底部锥面喷嘴以螺纹方式固定，喷嘴尖端作为整机坐标中最接近成型平台的加工点，其伸出长度、端面平面度和与平台的平行关系都会影响出丝稳定性。黄铜色喷嘴区域适合承受耗材熔融温度，前端尖锥结构则减少打印过程中与已成型轮廓的干涉，尤其在急转弯、悬垂边缘和小特征填充时，能够降低刮蹭风险。

　　黑色安装背板是整个总成的承力骨架。板件上分布有多个圆孔、异形孔和侧向连接位，分别用于固定散热片、热端组件、滑轮或导向件以及机台运动部件。背板上部的大孔和侧向圆柱结构体现了与X轴运动系统的装配关系，下部伸出的折边则为喷嘴周边附件或线束整理提供位置。设计时需要重点关注背板的平面度和孔位同轴度：散热片安装面若倾斜，喉管中心线会偏离理论竖直方向；运动连接孔若位置偏差累积，喷嘴实际轨迹与切片坐标之间就会出现系统误差。

　　在安装边界上，该总成需要同时避让风扇罩、线束、耗材导管和平台夹具。散热鳍片向前展开，占用了打印头前部较大的宽度空间；背板向后连接运动机构，决定了模块在X轴上的极限行程；喷嘴下端则是Z向最小工作间隙的基准。结构设计人员在改型时不能只看单个零件的外形，还要把喷嘴到背板的前后距离、鳍片外缘到风扇罩的间隙、加热块与冷却风管的相对位置一起校核。若更换更高流量热端或加大散热块，必须重新检查X轴两端限位，防止打印头在归位或最大行程位置与机架发生碰撞。

　　功能特性上，这套结构兼顾了轻量化与可维护性。鳍片通过多片薄壁形式提高散热效率，同时避免使用过大的实体金属块；背板采用板状承力形式，在保证安装孔位刚度的前提下控制运动端质量，这对桌面设备的高速打印和减少惯性冲击有现实意义。维护时，喷嘴、加热块、喉管和散热片可以按装配层级拆出，便于清理残料、更换磨损喷嘴或升级热端。

　　建模过程中需要特别处理几处工程细节：一是鳍片波浪轮廓的阵列间距要保持均匀，过密会抑制气流，过疏则降低散热面积；二是喉管穿过区域应保证同轴，避免装配时产生弯折应力；三是背板上的安装孔要区分定位孔与过孔，不能把所有孔都按同一种配合理解；四是加热块周边要预留传感器和加热棒的拆装空间，不能让散热片或支架遮挡维护工具；五是喷嘴尖端应作为装配基准之一，在三维环境中用它检查整机平台距离和运动包络。

　　对于设备选型和改装人员而言，该总成可以用于理解入门级桌面打印机热端的典型布置：冷端靠鳍片和风道控温，热端靠加热块建立熔融区，背板负责把热端准确挂接到运动系统上。它也提示设计者，打印头并非把喷嘴固定住即可，真正影响成型质量的是热管理、刚性连接、运动质量和装配边界共同作用的结果。通过三维结构逐层拆解，可以更直观地检查各零件之间的干涉关系、装配顺序和维护空间，为后续更换双齿轮挤出、金属热端、风冷罩或自动调平附件提供基础参照。
