Ender3Neo打印机散热结构件

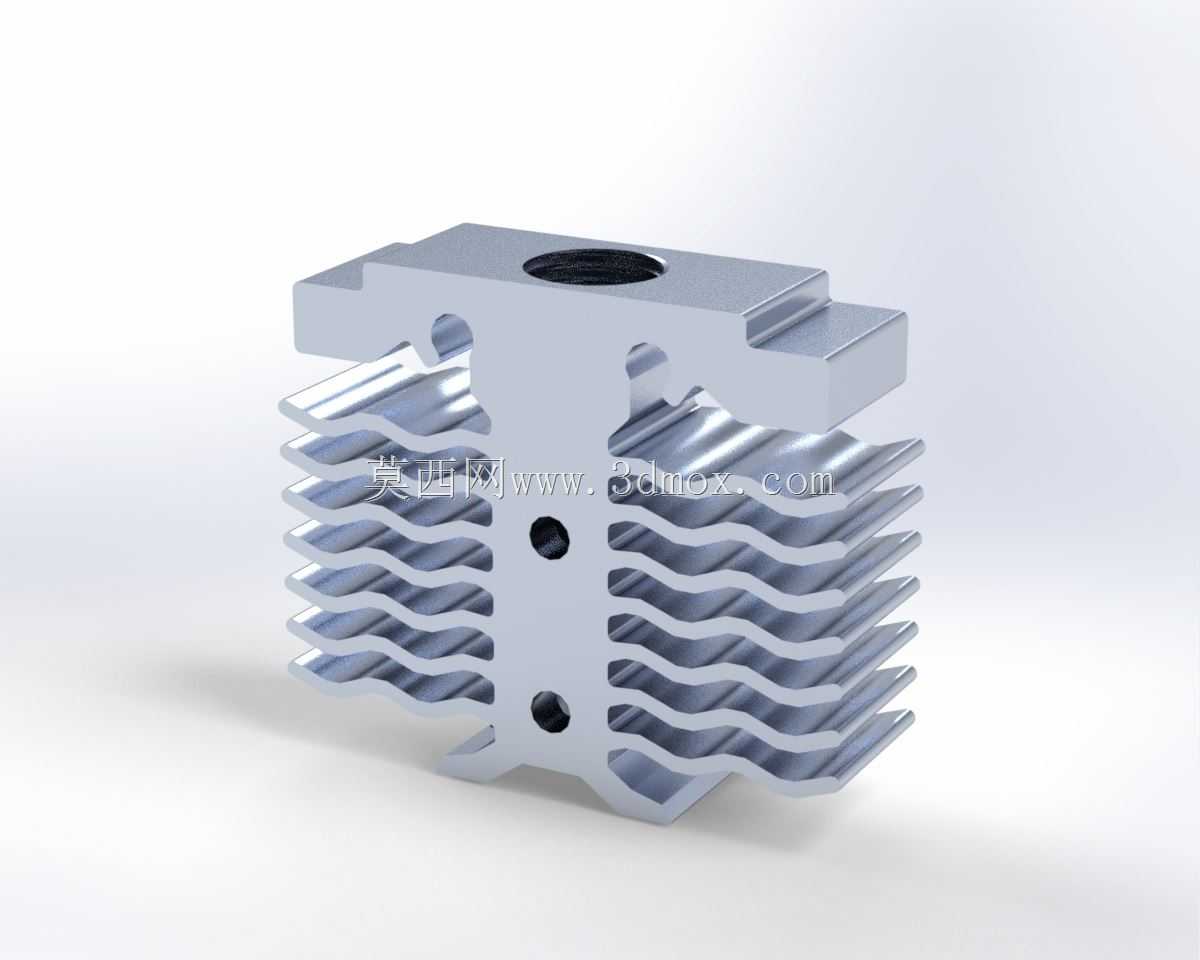

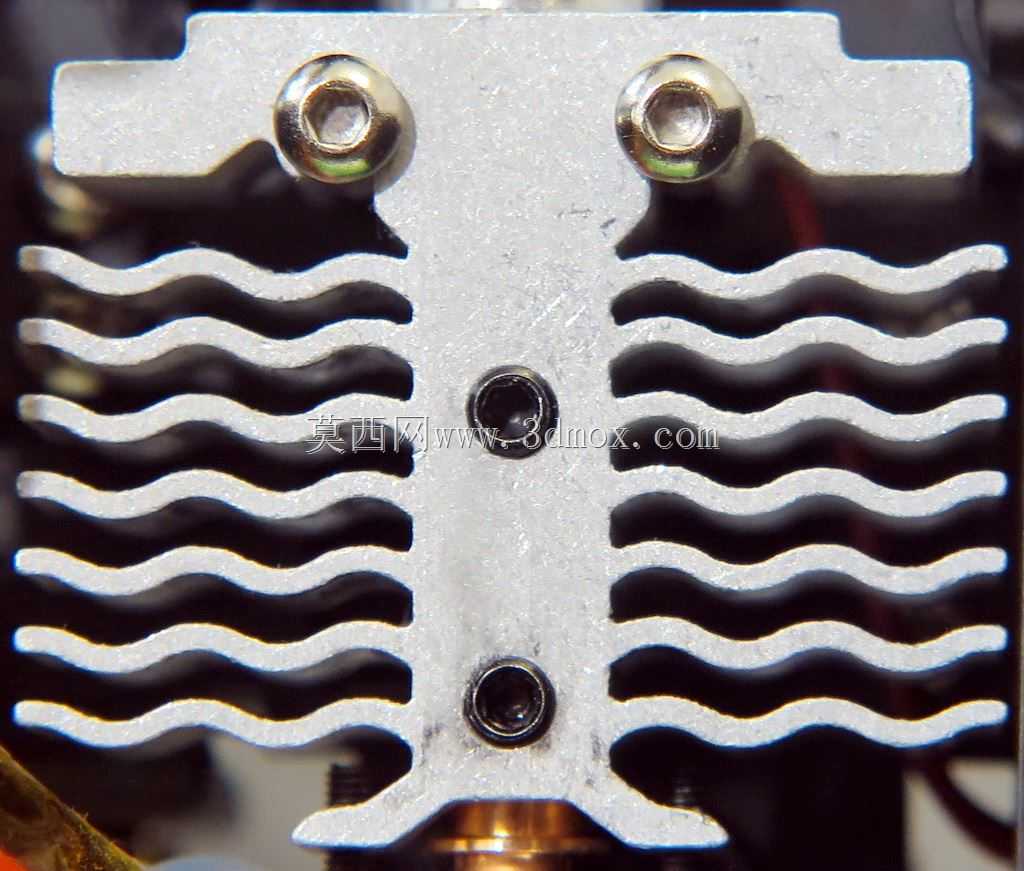

　　这款散热结构件专为Ender 3 Neo机型的热端散热需求设计，核心作用是承接热端加热块传导的多余热量，通过鳍片结构快速将热量散逸到周边空气里，避免热量向上传导导致送丝段耗材提前软化，引发堵头、送料不畅等常见打印故障。从结构设计来看，主体采用一体化铣削成型的思路，中部为实心安装基座，上下分布的两组安装孔位严格匹配原厂热端的固定螺孔位置，孔位相对基座中心完全对称，安装时无需额外调整对位，可直接替换同位置原厂配件，适配现有挤出机构的安装边界，不会和周边的送丝轮、风扇导风罩产生运动干涉。鳍片部分采用波浪形层叠设计，相比等距平直鳍片，在相同的外形尺寸下有效增加了和空气的接触面积，同时波浪形的曲面可以引导气流在鳍片间隙内形成紊流，

　　避免平直鳍片间容易出现的气流边界层导致的散热效率下降问题，即使使用原厂配套的低转速轴流风扇，也能获得足够的散热效率。基座顶部预留的圆形沉孔用于适配热端喉管的安装定位，沉孔深度经过匹配设计，喉管插入后可直接抵到定位台阶，保证喉管和散热基座的接触面积最大化，减少热阻。两侧的凸台结构用于固定散热风扇的导风罩，凸台厚度和原厂导风罩的卡槽尺寸完全匹配，安装后导风罩可完全覆盖鳍片区域，让风扇吹出的气流全部穿过鳍片间隙，不会出现气流旁通漏风的问题。实际应用场景中，这款散热件可覆盖PLA、PETG、ABS等常见耗材的打印温度区间，在长时间连续打印作业时，散热基座的温度可稳定维持在耗材玻璃化转变温度以下，保证送丝段耗材始终保持刚性状态，

　　送丝轮的咬合力可稳定传递到喷嘴位置，避免长时间打印后出现的送丝打滑、层厚不均等问题。设计过程中针对安装边界做了多次适配验证，整体外形尺寸控制在原厂散热件的同等轮廓范围内，替换时无需调整X轴的打印原点位置，也不会和打印机的X轴限位结构产生碰撞，打印大尺寸模型时，散热件随X轴往复运动的过程中不会触碰打印件边缘，可适配全尺寸打印平台的作业范围。鳍片的厚度和间隙经过匹配计算，既保证了足够的结构强度，不会在安装拧紧螺丝时出现鳍片变形的问题，也不会因为鳍片过密导致气流阻力过大，影响风扇的送风效率。基座上的安装孔采用通孔设计，螺丝可直接穿过孔位锁紧到热端的固定座上，孔位边缘做了倒角处理，避免螺丝拧紧时孔口应力集中导致基座开裂。
