CR6SE双金属热断裂喉管结构

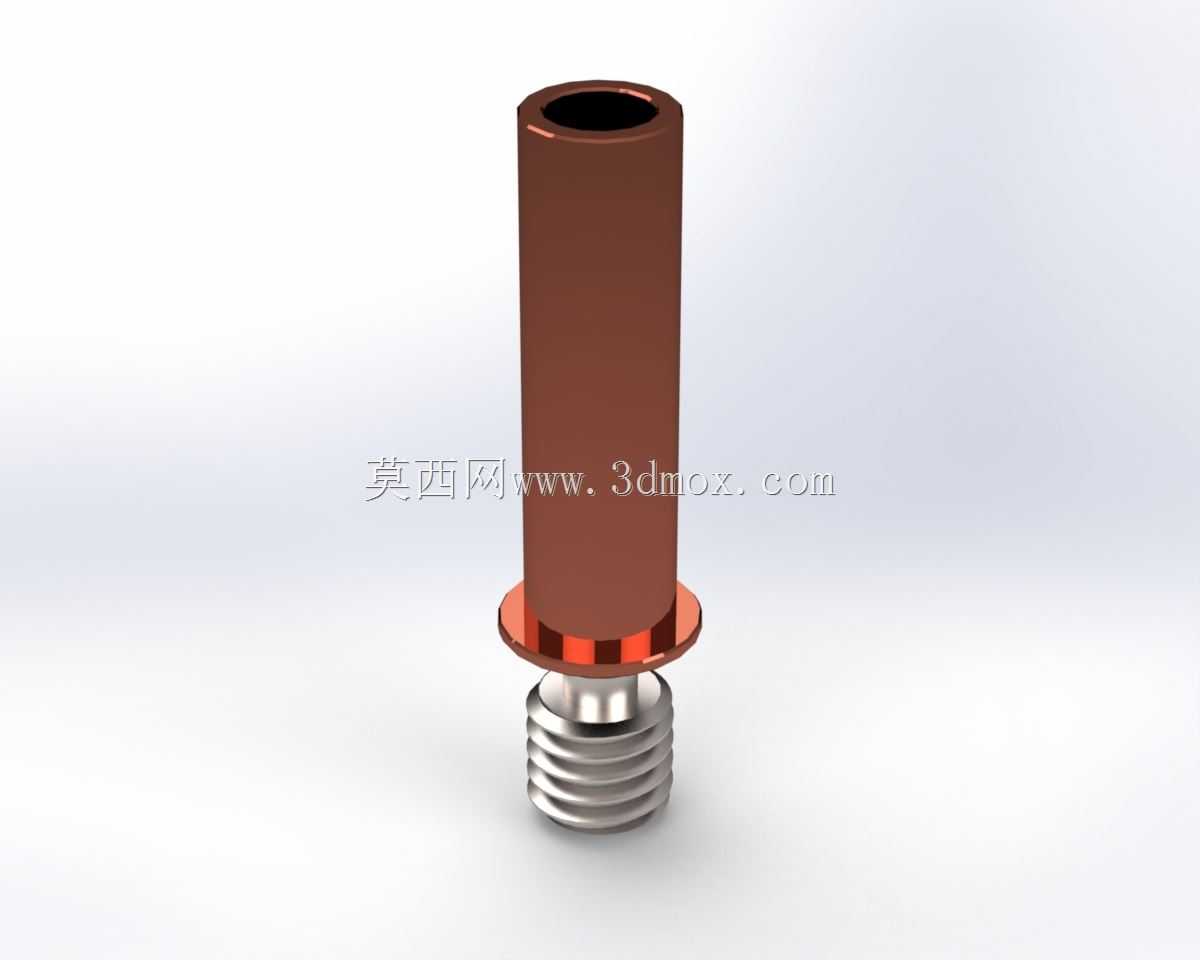

　　该结构件面向桌面级熔融沉积成型设备的热端区域，主要承担耗材从冷端送料通道向喷嘴熔融区过渡的任务。其外形由上部细长导热隔离筒、中部环形限位凸缘以及下部外螺纹连接段组成，整体轴线对称，适合在挤出头、散热块、加热块和喷嘴之间形成稳定的装配关系。上部圆筒为耗材通行通道，内壁需要保持连续、光滑和同轴，以降低PLA、PETG等柔性或半刚性耗材在推进过程中的卡滞风险；下端螺纹用于与热端喷嘴或加热块侧形成拧紧配合，中部凸缘则承担轴向定位作用，使零件装入散热块后能够限制插入深度，并保证喷嘴拧紧后受力路径明确。

　　双金属热断裂结构的核心价值在于控制热量沿喉管轴向向上传递。设备工作时，喷嘴与加热块维持耗材熔融所需温度，而上方送料通道应尽量保持低温，避免耗材提前软化、膨胀并造成堵料。该零件通过细长筒壁、材料分界以及凸缘处的热流阻隔，使高温区集中在下端螺纹和喷嘴附近，上部筒身则与散热块协同降温。实际装配中，筒身穿过散热块通道，凸缘贴合定位面，下端进入加热块，喷嘴从另一侧拉紧，形成“散热块—凸缘—喉管—加热块—喷嘴”的轴向约束链。设计时需要重点关注螺纹有效啮合长度、凸缘承压面平面度、筒身外径与散热块孔壁之间的配合间隙，以及内孔全程对中情况。若内孔与螺纹不同轴，耗材进入喷嘴时会产生偏磨；若凸缘厚度或外径不合理，拧紧喷嘴时可能出现松动、漏料或热端位置偏移。

　　从使用场景看，这类喉管常见于CR6 SE及相近结构的桌面3D打印机，也可作为改装热端中的隔热过渡件。设备在长时间连续打印、高速回抽或较高温度耗材加工时，热端温度波动会直接影响送料稳定性。热断裂喉管通过缩短金属导热截面、建立冷热分区，使散热风扇带走的热量与加热块向上反灌的热量达到平衡。上部低温区能够保持耗材刚性，让挤出齿轮推送力准确传递到喷嘴；下部高温区则保证耗材充分熔融，并在喷嘴内腔形成连续流线。中部环形凸缘不仅是安装限位面，也可作为热流路径上的截面突变位置，增加热量向上传播的阻力。

　　建模时应先确立整根零件的回转轴线，再按内孔、外筒、凸缘和螺纹段分层建立特征。内孔直径需与耗材标称直径及实际送料余量匹配，过小会增加送料阻力，过大则可能导致耗材屈曲、回抽失准。外筒长度要结合散热块厚度、隔热套管位置和加热块上端面距离确定，保证冷热边界落在预期区域。下部螺纹规格应与喷嘴或热端安装接口一致，螺纹端部可设置适当导入段，便于装配时对中。凸缘下端面需要与螺纹轴线保持垂直，因为该面在喷嘴拧紧时承受压紧力；若端面倾斜，会造成散热块与加热块之间贴合不实，甚至引起热端歪斜。外形上还应避免在筒身与凸缘交接处出现尖锐应力集中，圆角过渡有利于加工和长期热循环下的结构稳定。

　　安装边界方面，该零件轴向占用空间贯穿散热块并延伸至加热块，径向尺寸主要由筒身外径和凸缘外径决定。选型或改装时，不能只核对螺纹规格，还要确认凸缘到螺纹端部的长度、凸缘压紧方式、内孔孔径以及上端伸出长度。上端伸出过长会改变送料齿轮到熔融区的距离，过短则可能使耗材在进入热端前缺少导向。对于采用PTFE内衬的结构，内衬端部应尽量接近高温边界但不能超温；对于全金属热端，则需依靠内壁光洁度和冷却风道保证耗材顺畅下行。维护时，喉管内孔残料、螺纹处积碳和凸缘密封面压痕都会影响重复装配效果，拆解后应检查内孔是否有碳化料膜、螺纹是否拉伤、定位面是否残留旧密封痕迹。

　　该结构虽尺寸不大，却决定了3D打印机热端冷热分区的可靠性。合理的喉管设计能够减少堵头、溢料、温度反窜和送料打滑等问题，使挤出系统在长时间打印中保持稳定压力输出。结构工程师在建立此类模型时，应把传热路径、装配压紧、耗材导向和维修拆装放在同一约束体系中考虑，而不是单纯绘制一根带螺纹的圆筒。
