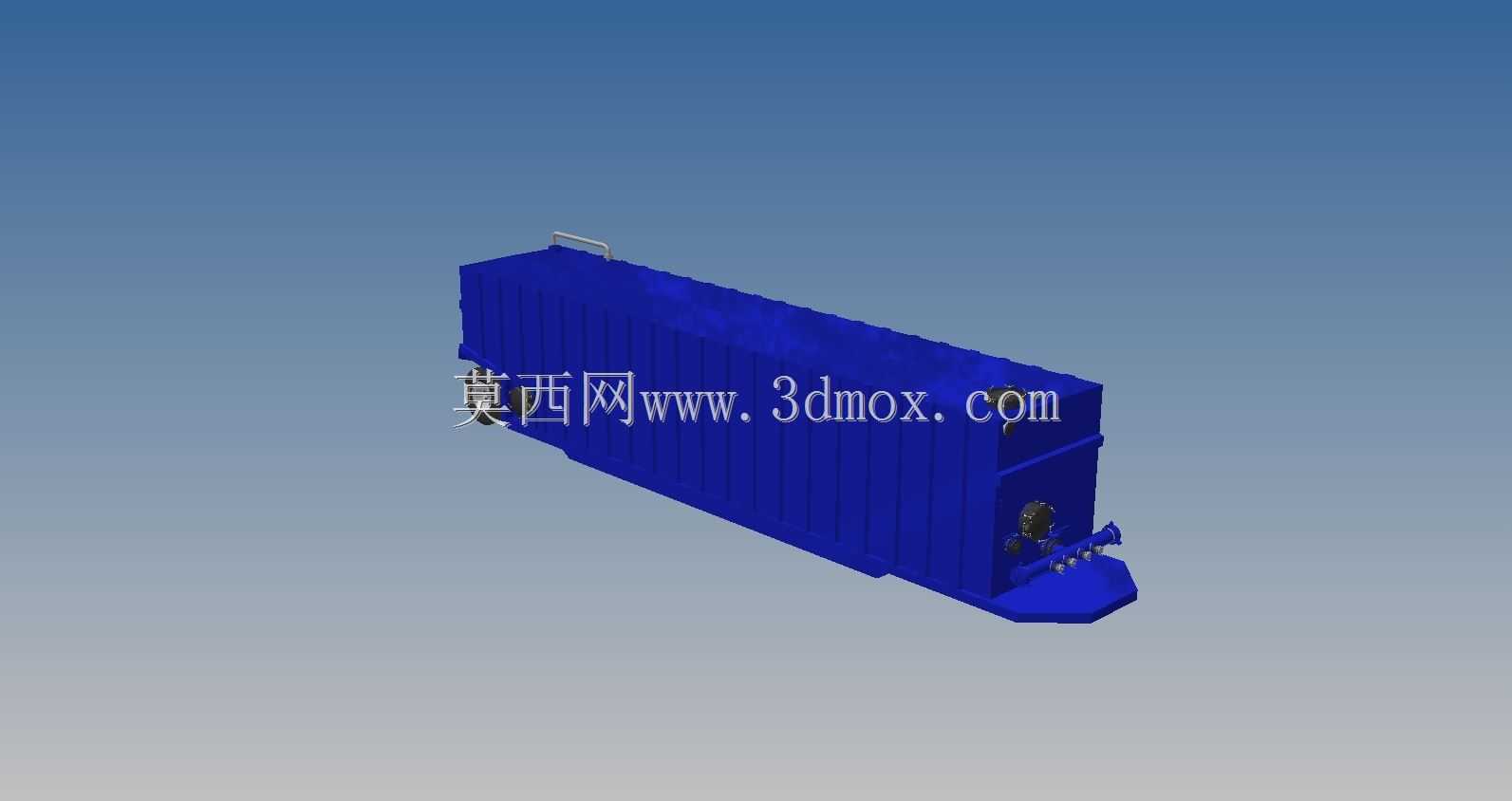

大容量平顶矩形储液罐工业储运设备

　　该款大容量平顶矩形储液罐体，主要面向油田井场压裂返排液暂存、钻井清水储备、野外施工营地供水、工矿厂区废水中转这类需要大容积可转运储液的场景，整体采用标准集装箱式外廓设计，可直接适配常规平板拖车、货运卡车的装载边界，也能通过标准吊装点完成场站间的转场吊运，无需额外定制运输工装。从现场使用逻辑来看，这类500桶级储液设备替代了传统现场焊接的固定式储液池，既规避了土建施工的周期成本，也能满足多井位滚动开发时设备重复转用的需求，罐体端部集成的进出液管汇、阀组操作位全部集中在单侧端面上，现场接驳软管、开关阀、排查液位时操作人员无需绕罐体走动，在井场有限的操作空间里能大幅减少管线排布长度，也避免了阀组分散布置带来的误操作风险。

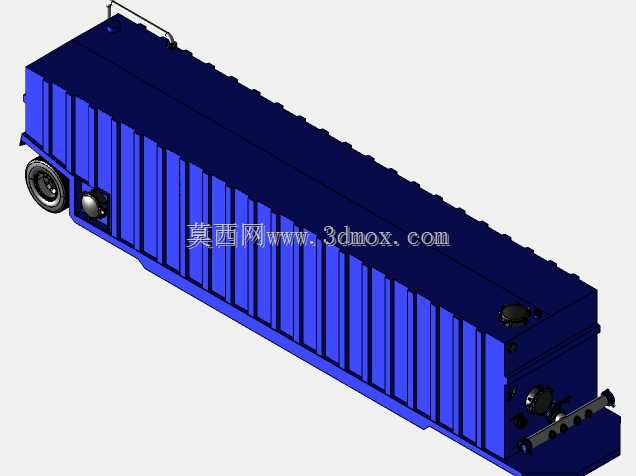

　　结构设计上，罐体主体采用长条形矩形截面，相比同容积圆柱储罐，矩形平顶结构在叠放运输、场站堆存时空间利用率更高，顶部的平顶平台可作为临时操作面，周边预留的护栏安装位可在现场加装防护栏杆，方便人员登顶进行检修、液位观测作业。罐体侧壁布置多道横向加强压筋，沿罐体长度方向均匀分布，用来抵消满液状态下液体静压力对侧壁产生的外胀变形，避免薄板罐体在长期满载、反复吊装过程中出现板面鼓曲、焊缝撕裂的问题；底部框架沿用集装箱承载梁结构，纵梁和横梁的排布完全匹配标准集装箱的角件受力位置，吊装时载荷直接通过底部框架传递到四个角件，不会让罐体壁板承受额外的吊装弯矩。端部的下沉式操作平台和罐体底架连为一体，操作人员站在平台上即可操作所有出口阀门、连接快速接头，平台边缘预留的防滑纹路和挡边结构，可在井场泥泞、带油污的工况下降低滑倒风险。

　　安装边界方面，罐体整体外宽、外高完全符合道路运输的限界要求，转场时无需拆解外围附件，整体装车后固定角件即可完成绑扎；在场站放置时，仅需将四个底部角件对准硬化场地的垫墩位置，无需做大面积混凝土地基，临时井场甚至可以用硬质枕木垫平四个支撑点即可投入使用。罐体顶部预留的人孔位置设置在靠近端侧的区域，检修人员进入内部清理沉渣、检查内壁防腐层时进出距离更短，顶部的透气口、液位计接口都沿顶边排布，不会占用顶面的通行空间。进出液管路采用低位布置，卸液时可以依靠重力将罐内残留液体尽可能排空，减少转运过程中残留介质的沿路滴洒，管路末端的连接法兰采用通用工业标准规格，现场可直接匹配油田常用的软管接头，不需要额外配置转换接头。

　　从建模实现的角度，该结构先搭建底部承载框架的梁系骨架，再基于外廓尺寸生成侧壁、顶板、端板的主体钣金结构，随后阵列生成侧壁加强筋、焊接角件、端部管汇、操作平台这些附属结构，所有加强筋的间距、梁的截面规格都对应实际罐体的受力设计，既还原了成品设备的外观细节，也能在后续做干涉检查、运输排布模拟时直接调用模型，验证罐体和拖车、周边井场设备的间距是否满足操作要求，避免现场布置时出现管线碰撞、操作空间不足的问题。这类储液设备在油气开采、野外工程、应急供水领域的应用十分广泛，模块化的罐体设计可以单台使用，也可以多台并联通过管线连通组成更大容积的临时储液组，适配不同规模的作业场景。
