三菱HF-SP152交流伺服电机结构

　　交流伺服电机是自动化设备中承担精确运动控制的核心执行元件，这一HF-SP152规格的电机三维结构，完整还原了中大功率伺服电机从输出轴、定子机座到后端反馈、接线接口的全部外形与装配关系，适合在机床进给、机械手关节、包装输送、自动化专机等场景的布局设计中直接调用核对。

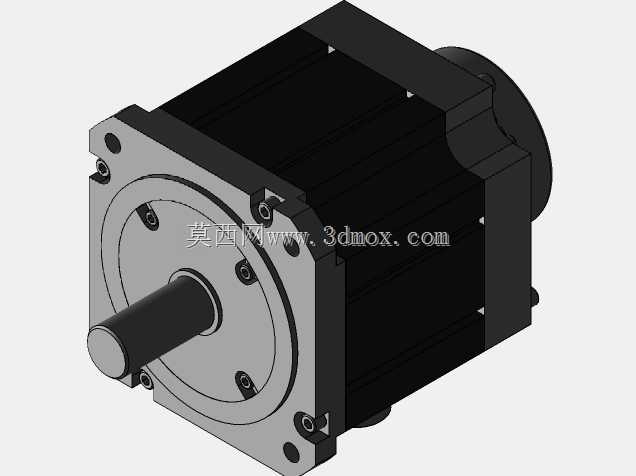

　　从实际选型和布局角度看，这类电机最常见的安装位置是设备传动链的输入端：卧式布置时通过前端法兰贴合减速箱或安装支座，输出轴经联轴器连接丝杠、齿轮或同步带轮；立式布置时则依靠法兰端面承载整机重量，轴端朝下对接升降机构。模型中清晰呈现的方形前端安装法兰带有定位止口和周向螺栓孔，止口用于保证电机与负载的同轴度，螺栓孔则提供刚性固定，设计布局时需要在法兰四周预留扳手空间，避免装配时螺栓无法拧紧。电机主体的圆柱形定子机座外表面带有轴向散热筋，这一结构不是装饰特征，而是自然冷却或强迫风冷时扩大散热面积的关键，布局时不能将散热筋完全封入密闭腔体，需保留空气流通间隙，否则电机持续运行时温升会超出允许范围。

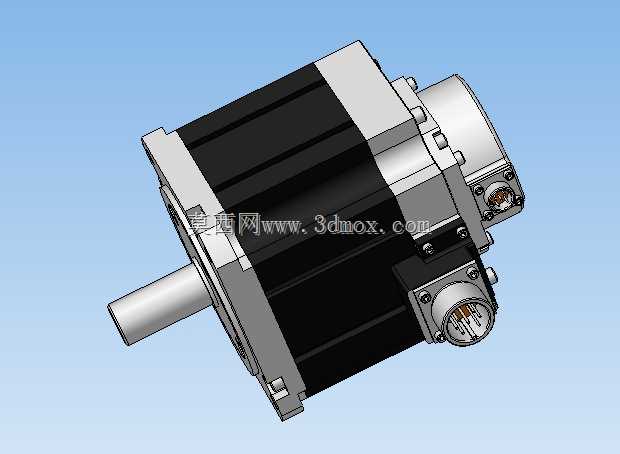

　　输出轴部分采用带键槽的圆柱轴伸，键槽用于传递扭矩，防止电机与负载之间出现相对滑动；轴端的中心孔可用于安装定位顶尖或轴端固定件，对接联轴器时要保证轴伸插入深度符合要求，既不能顶死联轴器端面造成额外轴向力，也不能插入过浅导致配合长度不足。电机尾部的编码器组件是伺服系统区别于普通异步电机的核心部分，模型中后端的圆形接线盒内集成了动力线和编码器信号线接口，两个航空插头分别对应强电动力输入和弱电反馈信号，布局布线时要将两类线缆分开走线，避免动力线的电磁干扰影响编码器信号精度；接口处的锁紧螺纹和防水密封圈结构也在模型中有所体现，安装后需将插头旋紧，防止设备运行振动导致接头松脱。

　　建模过程中，机座、端盖、轴、接线盒等零件的装配层级完全按照实际电机的装配关系搭建：前端盖与定子机座通过止口配合后用螺栓紧固，后端盖容纳编码器并与机座定位，输出轴由前后端盖内的轴承支撑，转子组件内置在定子腔体内，外部不可见但外形边界完全由机座轮廓约束。这种分零件的装配结构，在做设备干涉检查时可以单独隐藏外壳查看内部空间，也可以直接提取安装面、轴中心高、法兰孔位等关键尺寸，无需反复对照二维样本。

　　针对不同应用场景，该电机的安装边界需要重点核对几个尺寸：轴中心高决定了电机轴线与设备安装基准面的高度差，对接丝杠时要保证电机轴与丝杠轴等高；法兰外廓尺寸决定了安装支座的开孔大小；接线盒的伸出方向和尺寸则影响设备尾部的布线空间，若设备后侧空间狭窄，可在选型时调整电机出线方向，或在三维布局中提前将线缆弯折半径预留出来。在机床进给轴应用中，这类1.5kW级别的伺服电机通常搭配滚珠丝杠使用，电机输出扭矩经丝杠转化为直线推力，模型的轴径和键槽尺寸可直接用于匹配联轴器的孔径和键规格；在机械手旋转关节应用中，电机可直接安装在关节侧板上，轴端连接谐波减速器，此时法兰的定位止口要与减速器输入孔精准配合，保证传动同轴度，降低运行噪音和轴承磨损。

　　日常维护层面，模型呈现的机座散热筋、接线盒密封结构、后端编码器防护端盖，都对应实际使用中的维护要点：散热筋间隙需定期清理积尘，避免散热效率下降；航空插头插拔时要先断电，不可硬拉线缆；编码器属于精密反馈部件，后端盖不可随意拆卸，否则会丢失原点位置参数。整个三维结构没有做过度简化，安装接口、外凸部件、细小螺栓特征都完整保留，在设备总体设计阶段既能用于可视化展示，也能直接完成空间干涉校验、安装支座设计、传动部件匹配等工程工作，减少二维选型时容易出现的尺寸错配、空间不足等问题。
