鼓式制动轴系教学实训结构

　　这套鼓式制动轴系结构以小型教学与功能验证场景为对象，将制动鼓、摩擦蹄片、压紧弹簧、调节螺杆、导向立柱、底板和侧向驱动接口集中布置在一块立式安装板上。整体不是单纯的零件堆叠，而是把制动动作的力传递路径、间隙调整方式、轴系支承关系和拆装维护空间都做成可观察、可测量的实体结构，适合用于机械原理讲解、制动方案对比、课程设计参考以及小型设备制动单元的前期构型验证。

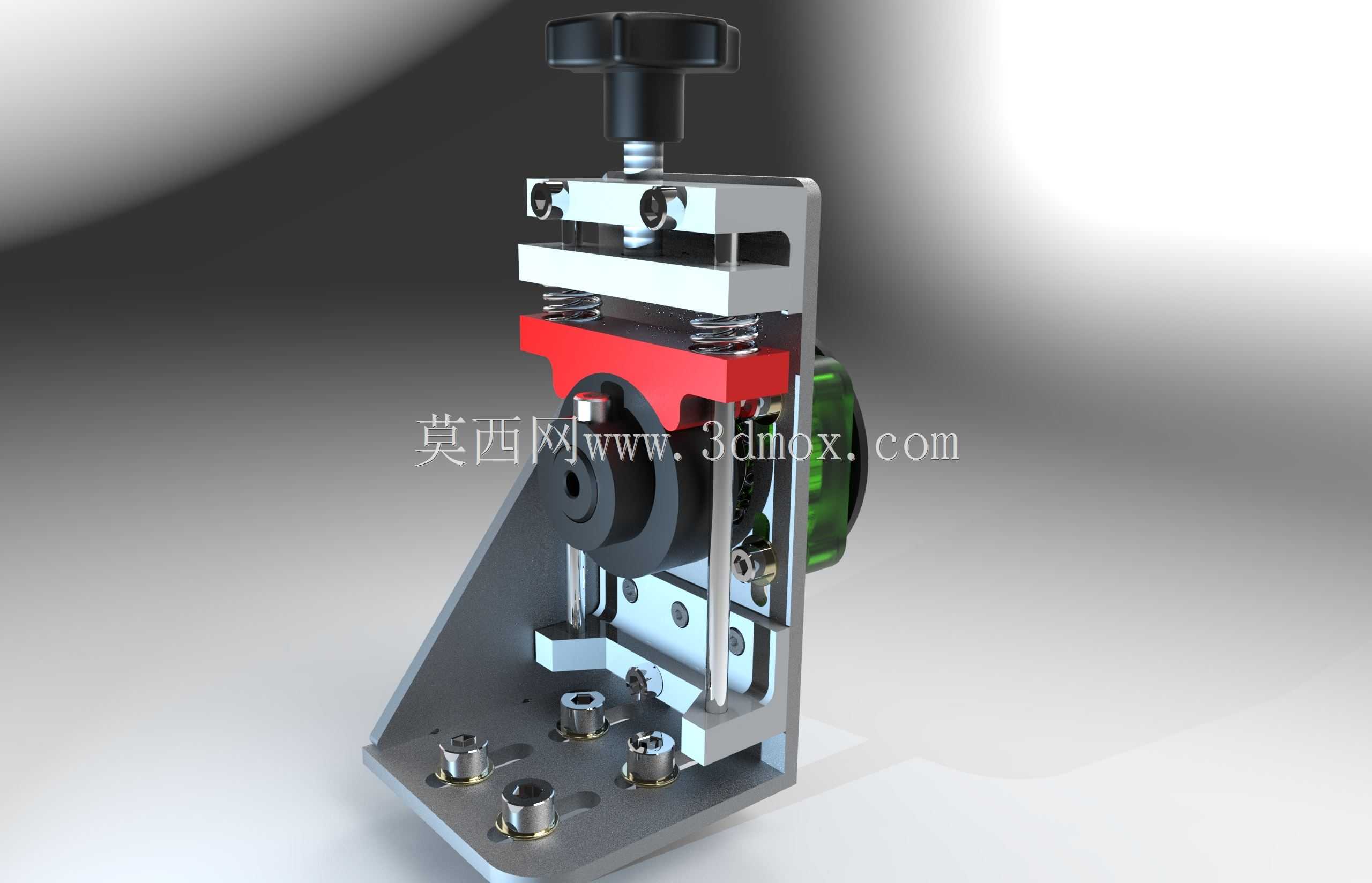

　　从实际用途看，鼓式制动部分承担旋转轴的减速和止动任务。侧向伸出的轴端可连接驱动轮、联轴器或模拟负载，制动鼓位于轴系中部，蹄片在径向施加摩擦阻力后，使转动动能转化为摩擦热并逐步释放。与外露盘式结构相比，鼓式布置把主要摩擦面包围在鼓体附近，能够在较小外形尺寸下获得较大的制动包角，蹄片与鼓内壁接触面积更充分，对低速、小扭矩、需要保持结构紧凑的实训装置较为友好。模型中红色压紧组件位于制动蹄上方，弹簧提供回位和预紧，顶部旋钮通过螺杆改变压块位置，可直观演示人工调节制动间隙和压紧力的过程。

　　结构设计上，底板采用折角式承力形式，底部水平板负责与工作台或机架固定，竖直板承担轴系和制动元件的侧向载荷。底部可见多个内六角紧固点，安装孔位围绕受力区域分布，既便于整体拆卸，也能在装配时控制制动鼓与底板的平行关系。两根竖直导向柱贯穿上部压块，使压块在调节过程中沿固定方向运动，避免单侧偏载造成蹄片贴合不均。上部横板承受螺杆传来的压力，弹簧则在松开调节时让摩擦元件脱离制动鼓，减少拖滞摩擦。这种布置把“施加制动力”和“解除制动”两个动作分开表达，机构逻辑清晰，便于学习者理解制动系统中预紧、回位、导向和限位的作用。

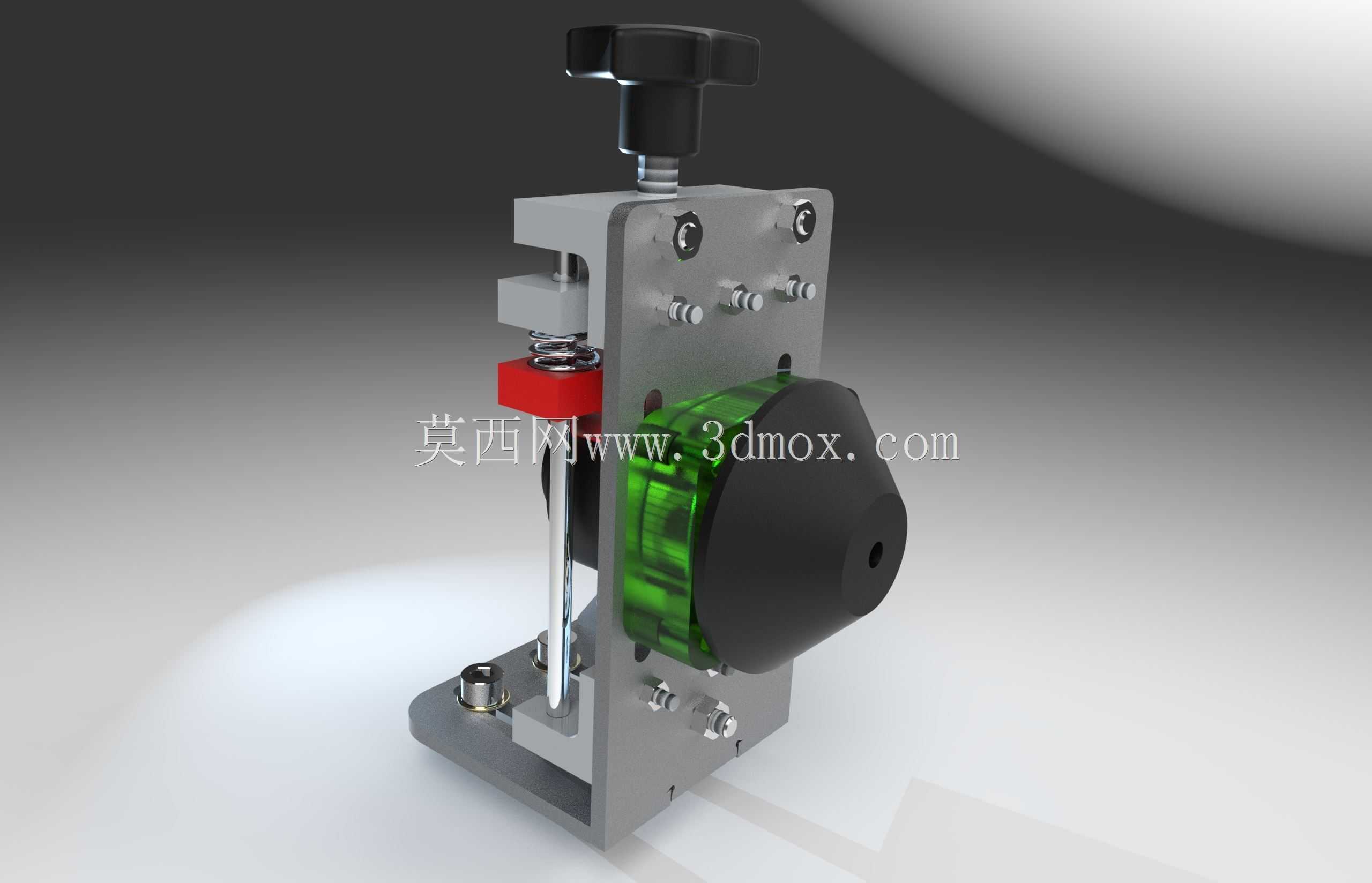

　　外形边界方面，该装置属于台式小型轴系，高度方向由底部安装面到顶部旋钮形成主要尺寸包络，宽度方向集中在立式侧板与压块组件之间，侧向轴伸和绿色轮状接口构成旋转动力接入区域。布置时需要在轴端外侧预留联轴器、手轮或电机连接空间，在顶部旋钮上方保留手指操作和扳手调节空间，在底板四周预留螺栓装拆空间。若将其放入实验台架，后侧竖直板不宜紧贴挡板，因为弹簧、立柱和蹄片连接点需要观察与维护；底部也应保持平整支撑，防止制动时反力矩引起整机晃动。

　　建模时应重点处理几处配合关系。其一是制动鼓与轴的同轴度，鼓体内圆相对轴颈偏心会造成蹄片接触不均，表现为局部磨损和制动脉动；其二是蹄片摆动中心与鼓体内圆的位置关系，张开角度过小会导致接触压力不足，过大则可能出现干涉或回位困难；其三是压块与导向柱之间的滑动间隙，间隙过大会卡滞，过小又对加工和装配公差敏感；其四是弹簧行程设计，弹簧既要在制动时提供稳定压紧力，也要在松开后保证蹄片与鼓体之间留有明确间隙。

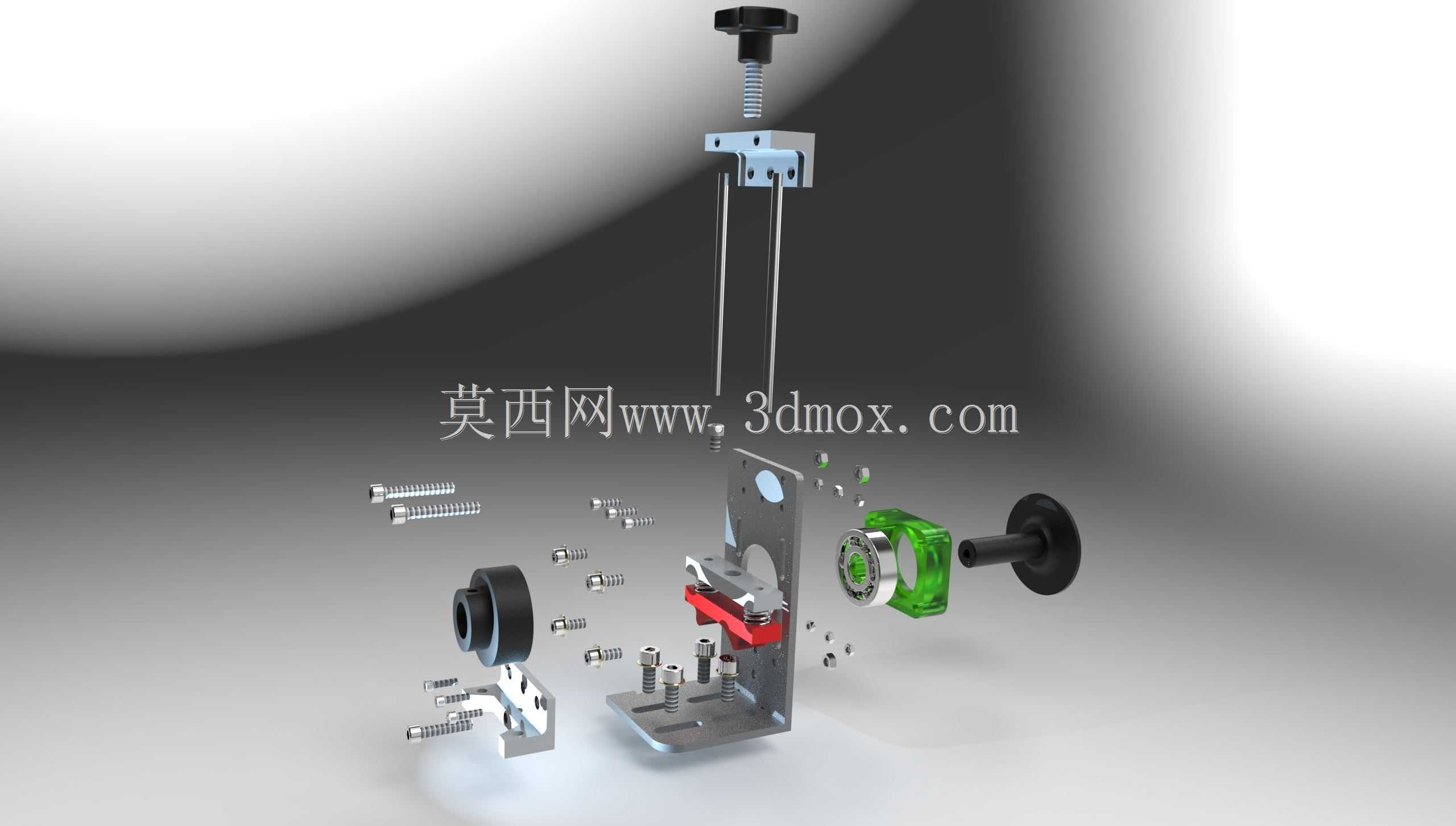

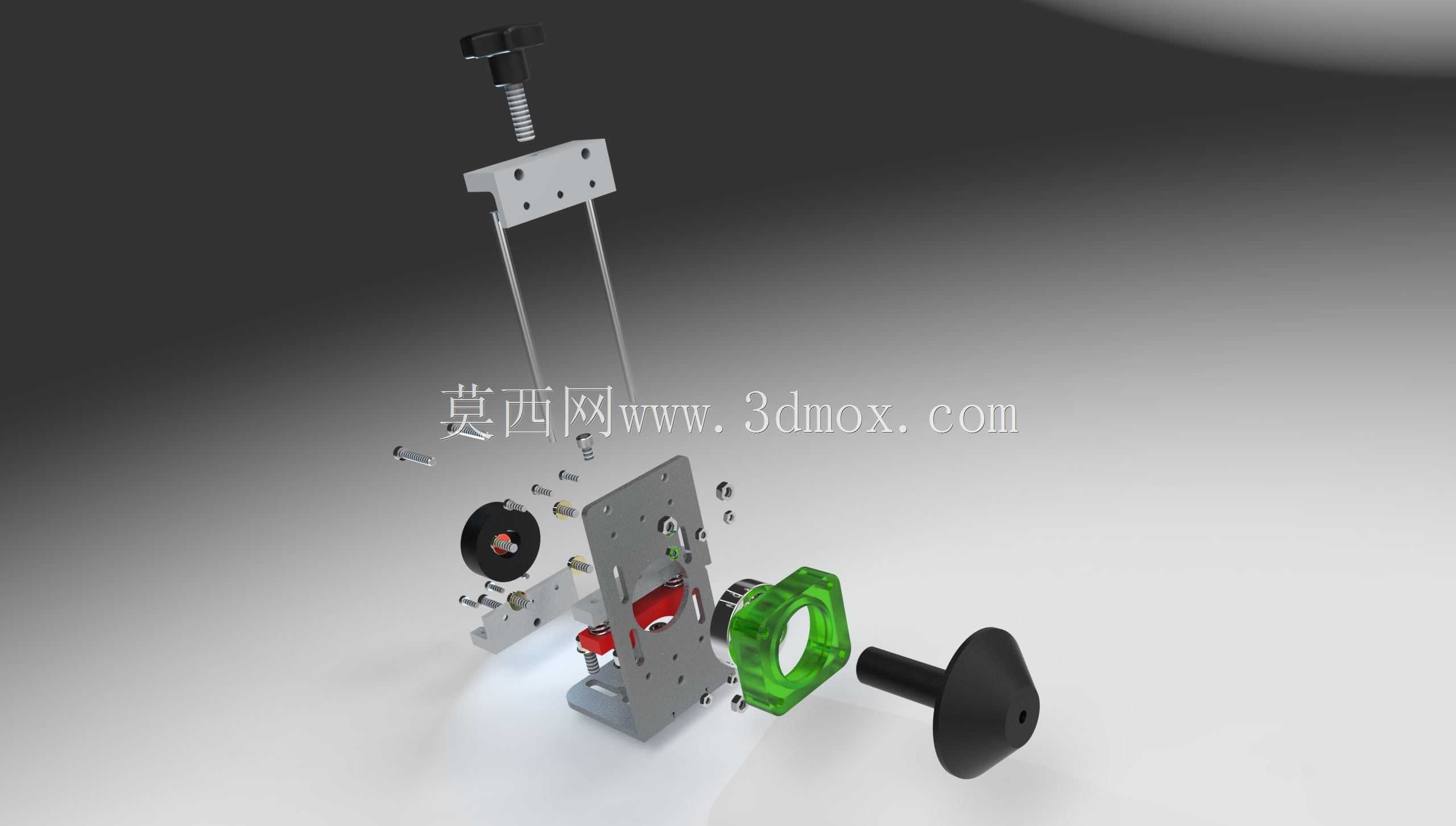

　　在工程教学中，该结构可以用来拆解说明摩擦制动的基本条件：接触面需要足够法向力，摩擦材料需要稳定磨损特性，旋转件需要可靠支承，操纵机构需要把外力放大并传递到制动蹄。模型还能展示装配顺序，例如先固定底板和主轴支承，再安装制动鼓与侧向轴端，随后装入蹄片、弹簧和上部压块，最后调整旋钮并检查转动阻力。对于三维建模从业者，制作此类结构时不能只追求外观相似，应把孔轴配合、螺栓沉头、弹簧压缩方向、蹄片圆弧面和制动鼓内圆之间的空间关系建准确，才能在剖切、爆炸视图和运动检查中体现真实机构价值。

　　该轴系也可作为小型输送轮、实验转台、教学小车或模拟负载装置的制动模块参考。实际选型时，若设备转速较高、连续制动频繁，则需要进一步考虑散热和摩擦片寿命；若只是短时定位、教学演示或低速止动，这种结构具有零件数量少、动作直观、维护方便的特点。整体造型以立式钢板、圆柱导向、弹簧回位和鼓式摩擦副为核心，安装边界明确，力流路径短，适合在有限台面上完成制动原理展示与结构装配训练。
