板材砂压干燥输送线立体布局

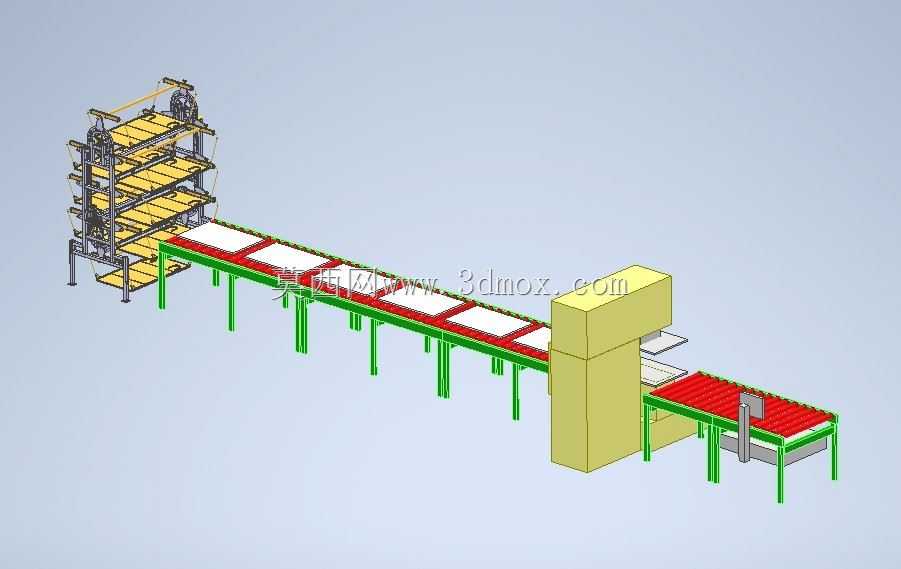

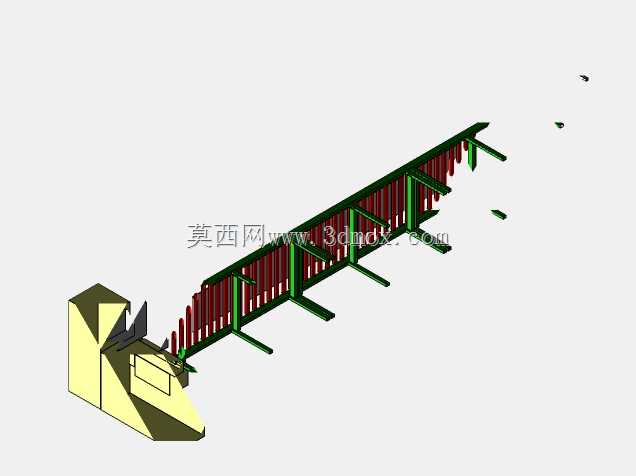

　　这套三维布局围绕板材类工件的连续压实、干燥、转运和暂存展开，整体由左侧多层立体料架、长距离辊式输送段、中部箱体式干燥主机以及出料端短输送台组成。现场布置时，最需要先确认的是整条线的直线贯通关系：主输送段沿车间纵向展开，进料侧与多层料架的取放层位对齐，出料侧保留人工或下游设备接料空间。立体料架采用框架式立柱和分层承载结构，层间留出板材堆叠及取料机构运动高度，适合在车间面积受限的情况下把待加工板材向上存放，减少地面占位。料架底部支腿需要落在硬化地坪上，若现场采用叉车或AGV补料，架体外侧还要预留转弯和停靠宽度，不能只按设备本体投影划线。

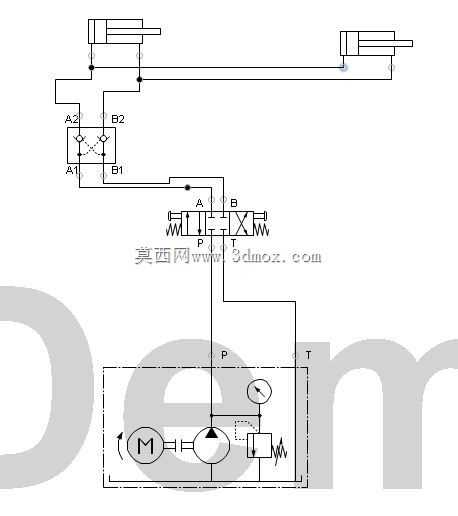

　　长输送段以绿色支腿支撑，支腿间距按板材跨度和输送载荷分配，避免薄板在两支腿之间产生明显下挠。输送面采用红色辊道或皮带承载区，白色区域对应工件停留、过渡或检测工位。布局中可以看到，工件从料架侧进入主线后，沿水平方向通过干燥箱体；箱体入口和出口均保留直通开口，开口高度与板材厚度、托盘高度及工件上方压紧余量相匹配。箱体段外形为方正柜式结构，内部可布置加热、循环风或压实执行机构，外部需要预留检修门、风管接口和电气控制箱的安装位置。三维建模时，箱体不能只做外观块体，应把内壁保温层、输送通道、维护空间和外部管线走向一并表达，否则现场容易出现输送机架与箱体骨架干涉的问题。

　　出料端的短输送台与主线呈连续衔接关系，台面高度保持一致，末端设置挡停或定位结构，便于干燥后的板材按节拍排出。若后续对接码垛、裁切或检测工序，该段可作为缓冲工位，通过控制辊道启停实现工件间距拉开。主线支腿底部建议设置可调垫板，用于补偿地坪误差并保证输送面水平；靠近干燥箱的支腿因受热影响，材质和连接方式要考虑热膨胀，不能完全按常温输送架处理。

　　从功能逻辑看，前段重点解决板材上料和有序供给，中段完成压实与干燥处理，后段负责冷却、缓存或下线。立体料架并不直接参与加工，但它决定了上料节拍和车间物流方向；多层结构适合批量存放同规格板材，取料层位与输送面之间的高度差需要通过提升、推拉或人工辅助方式衔接。若板材幅面较大，料架层板或支撑梁的布置应避开工件下垂区域，同时保证取料机构有足够叉取空间。

　　安装边界方面，全线长度方向应按进料缓冲区、主机段、出料缓冲区三段校核。主机周围除设备本身宽度外，还要留出操作侧通道、检修侧抽拉空间以及顶部风管或排烟管的安装高度。输送线穿越干燥箱的位置，机架与箱体之间应保留热胀间隙，侧面走线槽和传感器支架不能贴死高温壁板。料架区域属于高位存储区，顶部与厂房梁、照明、消防管线之间要保留安全距离，架体与主输送线之间也应设置防护或导向件，防止板材偏位后刮碰架体。

　　结构建模时可把整体拆分为料架框架、层板组件、输送机架、辊筒或皮带组件、支撑腿、干燥箱体、出料台和附属护栏几个模块。这样既能检查各段标高，也便于在方案阶段调整线体长度。输送段的立柱位置应与厂房柱网、地坑、电缆沟和维修通道协同，不要在设备就位后才发现支腿落在沟盖板上。干燥箱体的中心线必须与输送中心线重合，入口导向件可做成轻微扩口，以吸收板材来料时的横向偏差。

　　该布局适用于人造板、复合板、砂芯板或类似平板工件的连续处理场景，重点不在单机复杂动作，而在于物流路径、工位节拍和安装空间的协同。通过三维模型可以直观核对板材从立体存储到压实干燥再到出料的全过程，提前发现层架取料高度、箱体开口、支腿干涉、维护通道不足等典型问题，为后续详细设计和现场布置提供清晰的空间依据。
