厂房大型上下推拉隔断防护门

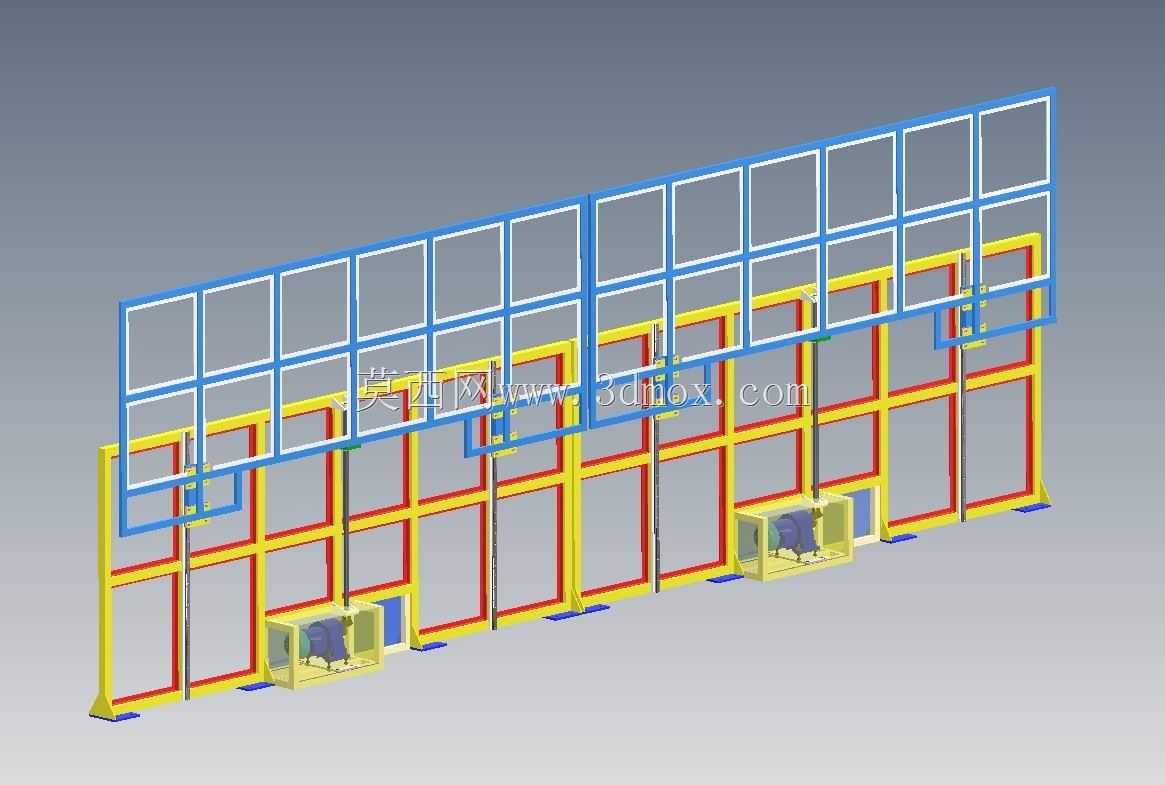

　　这套门体结构在三维建模阶段先从现场安装边界倒推骨架分格，门洞净宽做到7200mm、通行净高2400mm，整体竖向覆盖高度达到3620mm，属于大跨度厂房分区用的上下推拉式隔断防护门，常见于焊接工位隔断、涂装车间分区、大型设备作业区物理隔离、仓储库区通道分隔这类场景。门体没有采用常规整体平开或者横向推拉的布局，而是把整面门洞拆分为上下两组可错位滑移的框架单元：下部固定侧框架以黄色彩标区分，沿门洞满高布置，底部直接落在预埋地坪的安装支座上，支座预留长圆孔用来抵消地坪施工的标高误差，框架竖梃和横档全部采用矩形钢管拼焊，分格尺寸按照现场常用的彩钢夹芯板、透明防护板或者钢丝防护网的模数来排布，每一格的内嵌板材都从框架内侧压条固定，

　　后期更换破损面板不需要拆解整扇门的主骨架。上部滑移门体以蓝色彩标区分，它的导向不是吊挂在门洞顶部，而是依托下部固定框架顶部的横向导轨做上下方向的错位滑移，两套门体的框架在完全闭合状态下会整面覆盖3620mm的全高洞口，当需要通行大型工件、叉车或者吊装物料的时候，上部蓝框可以沿着导轨向上抬升锁定，下部黄框对应的通行区域也可以根据需求开启对应扇段，不需要把整面十几米宽的门全部推开，在大跨度车间里能大幅减少开门动作占用的侧向空间——常规横向推拉门需要在门洞两侧预留和门宽对等的收纳空间，而这种上下错位的布局只需要在门洞上方预留出门体抬升后的避让高度，对于两侧已经布置设备、管线、货架的车间通道来说适配性更强。

　　建模的时候特意把两套框架的重叠导向段做了加长处理，导轨配合长度超过单扇门高度的三分之一，避免大尺寸门体在滑移过程中出现翘曲、卡滞，门体四个角位都加装了可调式导向滚轮，滚轮偏心轴可以在安装现场调整间隙，补偿焊接骨架的焊接变形。门体底部的两个黄色箱体结构是下部活动扇的驱动与配重容纳仓，内部可以安置手动卷扬机构、配重块或者小型驱动组件，配重重量按照活动扇整体重量的85%匹配，操作人员只需要很小的作用力就能推动几吨重的门体升降，仓体外侧预留检修门，日常维护滚轮、钢丝绳或者驱动件的时候不需要登高作业。框架所有横竖管材的交接位置都做了加劲肋处理，大跨度门体在受到车间侧风、设备启停气流冲击的时候不会出现明显挠曲，

　　彩标分色的设计一方面是在三维装配阶段快速区分固定件和运动件，避免安装工人混淆两套框架的装配顺序，另一方面在实际车间使用中也能清晰标识活动门的边界，提醒现场人员注意升降动作的活动范围。安装边界上，门洞两侧的立柱需要和厂房钢柱做刚性连接，顶部预留的抬升避让空间要比上部门体的高度多出200mm以上的安全余量，地坪预埋板的水平度全程控制在2mm/m以内，导轨安装的直线度全程拉钢丝校验，保证门体在全行程升降过程中滚轮不会出现脱轨、偏磨。整个结构没有复杂的定制曲面，全部采用标准型材下料焊接，加工成本可控，后期如果车间布局调整，门体的分格面板还可以根据新的防护需求替换成遮光板、阻燃板或者透明亚克力板，不用改动主承载框架。
